Tipo de producto	Actuador de control de motor 1 canal 6 A KNX
Marca	Gewiss
Modelo	GW14797
Categoría	Hogar inteligente
Alimentación	Bus KNX, 29 V cc SELV
Corriente absorbida (bus)	8 mA máx.
Salidas	2 relés NA, 8 A (cosφ=1), 250 V ca; motores 6 A (EN60669-2-1)
Dimensiones	2 módulos Chorus (36 mm de ancho)
Peso	Aproximadamente 100 g
Temperatura de funcionamiento	-5 a +45 °C
Temperatura de almacenamiento	-25 a +70 °C
Humedad relativa	Máx. 93 % (sin condensación)
Índice de protección	IP20
Conexión bus	Borna enchufable de 2 pines Ø 1 mm
Conexiones eléctricas	Bornas de tornillo, sección máx. 4 mm²
Elementos de control	1 pulsador de programación de dirección física, 2 botones de control local
Elementos de visualización	1 LED rojo (programación), 2 LED verdes (estado salidas), 2 LED ámbar (localización nocturna)
Funciones principales	Control subida/bajada/parada, ajuste de lamas, posición relativa, escenarios (8), prioridades, bloqueo, alarmas (3 sensores), informaciones de estado
Configuración	Software ETS (KNX)
Instalación	Por personal cualificado, sobre soporte Chorus, respeto de normas KNX
Mantenimiento	Ningún mantenimiento específico; mantener limpio y seco
Seguridad	Respetar las directivas de baja tensión y CEM; instalación sin tensión
Piezas de repuesto y reparabilidad	No aplicable (dispositivo sellado)
Normas	EN50428, EN50090-2-2, certificaciones KNX

Preguntas frecuentes - GW14797 Gewiss

¿Cómo instalar el actuador GW14797?

La instalación debe ser realizada por personal cualificado. Inserte el dispositivo en un soporte Chorus, los botones de control local a la izquierda. Fije el soporte al contenedor (caja empotrada o pared) y aplique la placa de acabado. Respete las distancias mínimas bus-línea eléctrica y conecte las cargas según el esquema proporcionado.

¿Cómo configurar el actuador?

La configuración se realiza con el software ETS (Engineering Tool Software) a través del bus KNX. Debe asignar una dirección física (botón de programación + LED rojo) y luego parametrizar los objetos de comunicación y las funciones (escenarios, alarmas, etc.) según el manual técnico.

¿Cuáles son las funciones de control disponibles?

El actuador permite el control subida/bajada/parada, el ajuste de las lamas, el control en posición relativa (0-100%), el ajuste automático de la posición de las lamas, y la gestión de escenarios (8 máximo).

¿Cómo usar los botones de control local?

Los dos botones frontales permiten controlar localmente la subida y bajada de la persiana. Son útiles para pruebas o en ausencia de bus. Los LED verdes indican el movimiento en curso (subida/bajada), los LED ámbar sirven para la localización nocturna.

¿Qué significan los LED en el dispositivo?

El LED rojo parpadea durante la programación de la dirección física. Los dos LED verdes indican el estado de las salidas (subida o bajada activa). Los dos LED ámbar se utilizan para la localización nocturna (iluminación discreta).

¿Se pueden gestionar alarmas con este actuador?

Sí, el actuador gestiona hasta 3 sensores de alarma. Puede parametrizar una posición de alarma (ej: cierre completo) y un monitoreo periódico de los objetos de entrada para detectar fallos.

¿Qué tipos de cargas puede controlar?

Controla motores de persianas, cortinas y celosías motorizados (6 A máx. según EN60669-2-1) así como cargas resistivas hasta 8 A. Los dos relés están enclavados para evitar dañar el motor.

¿Cómo reiniciar el actuador?

Para reiniciar la dirección física, presione el botón de programación (tecla miniatura) hasta que el LED rojo parpadee. Suelte, luego presione nuevamente brevemente. El LED se apaga, se borra la dirección.

¿Cuál es la tensión de alimentación?

El actuador se alimenta por el bus KNX en 29 V cc SELV. No requiere alimentación externa adicional. La corriente absorbida es de 8 mA máx.

¿Dónde encontrar el manual técnico completo?

El manual técnico (44 páginas) está disponible para descarga gratuita en formato PDF en notice-facile.com. Contiene los parámetros de configuración detallados, los esquemas de conexión y las instrucciones de programación ETS.

MANUAL DE USUARIO GW14797 Gewiss

Carico resistivo: 8 A

El actuator mando motor 1 canal 6A KNX permite controlar el movimiento de persianas, cortinas y venezuelas motorizadas. Los 2 relés de salute, uno para la subida y el除外 para el descenso, está interbloqueados para evaporar que se dañé el motor conectado.

Los mandos de Movement都可以 provenir de dispositivos de mando o sensores del sistema de Building Automation, mediante el bus KNX, o ser generados localmente mediante los pulsadores frontales.

El actuator está alimentado por la linea bus y está dotado de 4 LED frontales: 2 verdes para la SERIALIZACION del movimiento de la persiana en bajo (subida/descenso) y 2 ambar para la localizacion nocturna.

Funciones

El actuator se configura con el software ETS para realizar las functions indicadas a continuación.

Funciones de mando:

• gestion movimiento subida/bajada/parada
• regulación láminas
• mando de movimiento en posicion relativa (0%-100%)
• regulación automática posición láminas

Escenarios:

• memorización yactivación de 8 escenarios (valor 0-63)
• habititatación/deshabilitación memorización escenarios desde bus

Mandos prioritarios:

• parametrizacion posicion al final del forzado

Mando de bloqueo:

• parametrizacion posicion al final del bloqueo

Alarmas:

• gestión posición de alarma (hasta 3 sensores) y monitoraje periodico objetos de entrada

Informaciones de estado:

• envio en bus parametrizable
• señalizaciónULTIMO movimiento efectuado
• SEALIZACION POSICION (0%-100%)

Otras unidades:

• parametrización comportamento salute a la caía/reajuste tensión en bus

DESCRIPCION GENERAL

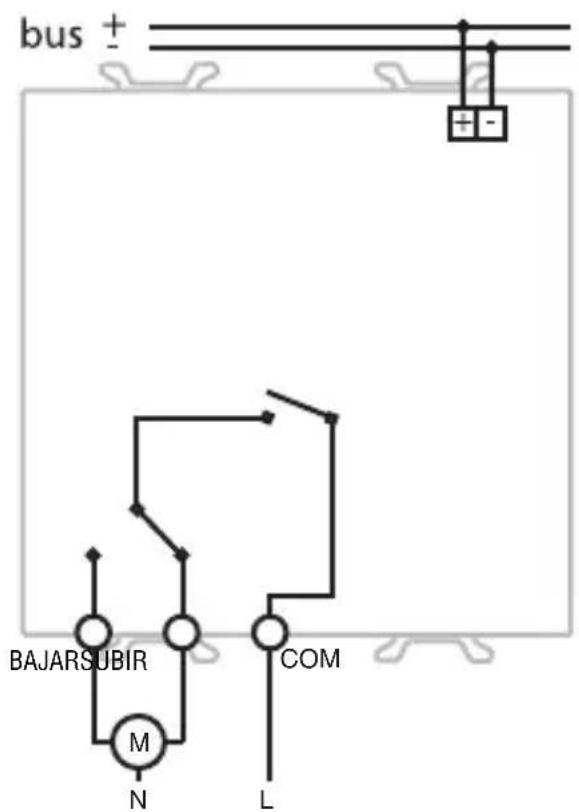

Esquema conexiones

INSTALACION

ATENCION: La instalacion del dispositivo debe efectuarse exclusivamente por personalriallicado,siquiendola normativavigente ylas lineas guia para las instalaciones KNX,que se indican en el Manual Tecnico.

Conexiones electrolycas

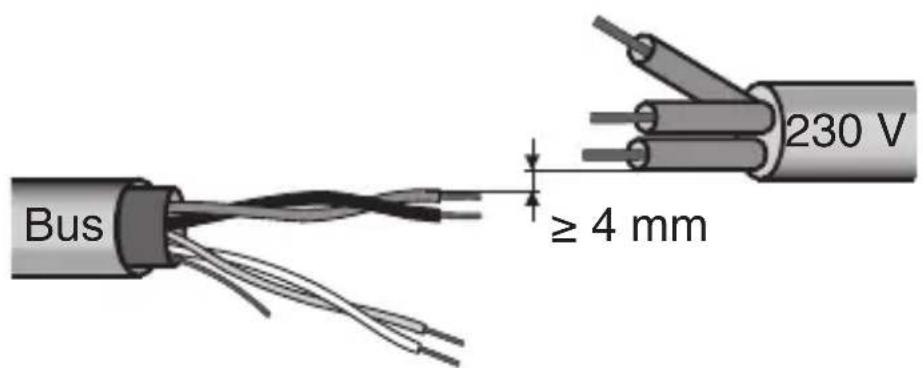

Distancia minima bus - linea electrica

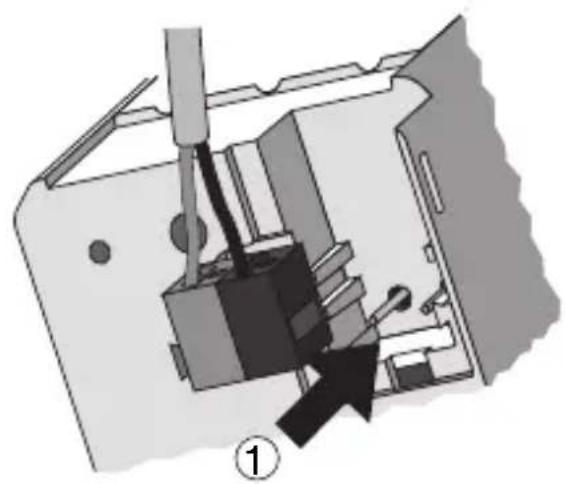

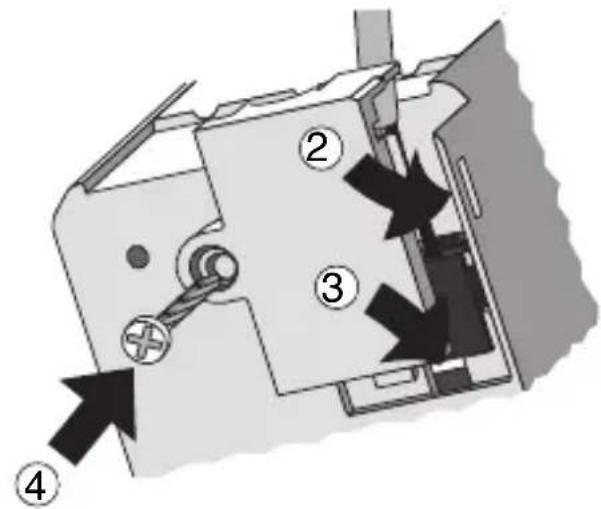

Fijación borne de conexión

INSTALACION

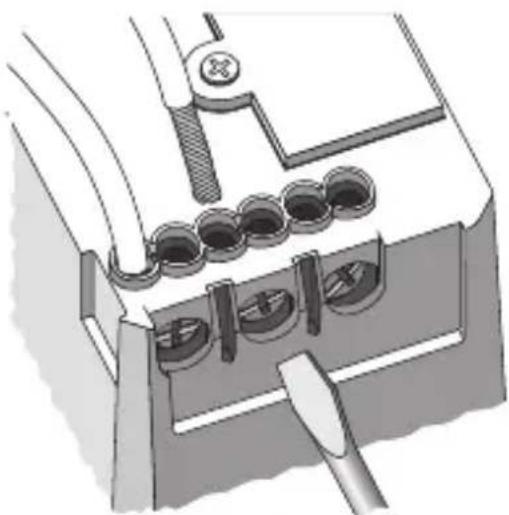

Conexión cargas

Finalizacion

Introducir el dispositivo en un soporte Chorus, prestando atencion a que el pulsador de mando local se encuentre a la izquierda.

Completar el soporte con otros dispositivos Chorus o tapas ciegas y fijarlo al contentedor elegido previamente (caja empotrable, caja de pared, etc).

Aplicar la placac de acabado.

PROGRAMACION CON SOFTWARE ETS

El dispositivo debe configurarse con el software ETS.

Informaciones detalladas en los parámetros de configuración y sus values están contentsados en el Manual Técnico.

Comunicación Bus KNX

Alimentación Mediente bus KNX, 29 V cc SELV

Cable bus KNX TP1

AbsorciOn de corriente desde el bus 8 mA max

Elementos de mando 1 tecla miniatura de programacion direccion fisica

2 teclas de mando local

Elementos de visualización 1 LED rojo de programación direccion fisica

2 LED verbes de signalización de estadosonianas

2 LEDámbar de localización noctura

Elementos de actuacion 1 rele unipolar con fase derivada

1 relé unipolar con contacto en intercambio y

fase derivada

Contacto de salute 2 NA de 8 A (cosφ=1) - 250 V ac

Motores y motorreductores: 6A según EN60669-2-1

Carga Resistiva: 8 A

Ambiente de uso Interno, Lugares secos

Temperatura de funciona -5 ÷ +45^ C

Temperatura de almacenaje -25 ÷ +70 °C

Humedad relativa Max 93% (no condensante)

Conexión al bus Borne de conexión, 2 pin Ø 1 mm

Conexiones electricas Bornes con tornillo, seccion max cables: 4 mm

2

Grado de proteccion

IP20

Dimisión

2 modulo Chorus

Referencias normativas

Directiva bajo tension 2006/95/CE

Directiva compatibilidad electromagnética 2004/108/CE,

EN50428, EN50090-2-2

Certificaciones

KNX
