Produkttyp	1-Kanal-Motorsteuerungsaktor 6 A KNX
Marke	Gewiss
Modell	GW14797
Kategorie	Intelligentes Zuhause
Stromversorgung	KNX-Bus, 29 V DC SELV
Stromaufnahme (Bus)	max. 8 mA
Ausgänge	2 Schließerrelais, 8 A (cosφ=1), 250 V AC; Motoren 6 A (EN60669-2-1)
Abmessungen	2 Chorus-Module (36 mm Breite)
Gewicht	ca. 100 g
Betriebstemperatur	-5 bis +45 °C
Lagertemperatur	-25 bis +70 °C
Relative Luftfeuchtigkeit	max. 93 % (ohne Kondensation)
Schutzart	IP20
Busanschluss	2-poliger Steckverbinder Ø 1 mm
Elektrische Anschlüsse	Schraubklemmen, max. Querschnitt 4 mm²
Bedienelemente	1 Programmiertaste für physikalische Adresse, 2 Tasten für lokale Bedienung
Anzeigeelemente	1 rote LED (Programmierung), 2 grüne LEDs (Ausgangszustand), 2 amber LEDs (Nachtorientierung)
Hauptfunktionen	Auf/Ab/Stopp-Steuerung, Lamellenverstellung, relative Position, Szenen (8), Prioritäten, Sperren, Alarme (3 Sensoren), Statusinformationen
Konfiguration	ETS-Software (KNX)
Installation	Durch qualifiziertes Personal, auf Chorus-Träger, unter Beachtung der KNX-Normen
Wartung	Keine spezifische Wartung; sauber und trocken halten
Sicherheit	Niederspannungs- und EMV-Richtlinien beachten; Installation spannungsfrei
Ersatzteile und Reparierbarkeit	Nicht zutreffend (versiegeltes Gerät)
Normen	EN50428, EN50090-2-2, KNX-Zertifizierungen

Häufig gestellte Fragen - GW14797 Gewiss

Wie installiere ich den Aktor GW14797?

Die Installation muss von qualifiziertem Personal durchgeführt werden. Setzen Sie das Gerät in einen Chorus-Träger ein, die lokalen Bedientasten links. Befestigen Sie den Träger am Behälter (Unterputzdose oder Wand) und bringen Sie die Abdeckplatte an. Beachten Sie die Mindestabstände zwischen Bus und Stromleitung und schließen Sie die Lasten gemäß dem mitgelieferten Schaltplan an.

Wie konfiguriere ich den Aktor?

Die Konfiguration erfolgt mit der ETS-Software (Engineering Tool Software) über den KNX-Bus. Sie müssen eine physikalische Adresse zuweisen (Programmiertaste + rote LED) und dann die Kommunikationsobjekte und Funktionen (Szenen, Alarme usw.) gemäß technischem Handbuch parametrieren.

Welche Steuerungsfunktionen sind verfügbar?

Der Aktor ermöglicht die Auf/Ab/Stopp-Steuerung, Lamellenverstellung, relative Positionssteuerung (0-100%), automatische Lamellenpositionierung und Verwaltung von Szenen (max. 8).

Wie verwende ich die lokalen Bedientasten?

Die beiden vorderen Tasten ermöglichen die lokale Steuerung des Rollladens (Auf/Ab). Sie sind nützlich für Tests oder bei fehlendem Bus. Die grünen LEDs zeigen die aktuelle Bewegung (Auf/Ab) an, die amber LEDs dienen der Nachtorientierung.

Was bedeuten die LEDs am Gerät?

Die rote LED blinkt während der Programmierung der physikalischen Adresse. Die beiden grünen LEDs zeigen den Ausgangszustand (Auf- oder Ab-Bewegung aktiv). Die beiden amber LEDs werden für die Nachtorientierung (dezentrale Beleuchtung) verwendet.

Kann man mit diesem Aktor Alarme verwalten?

Ja, der Aktor verwaltet bis zu 3 Alarmsensoren. Sie können eine Alarmposition (z. B. vollständiges Schließen) und eine periodische Überwachung der Eingangsobjekte zur Fehlererkennung parametrieren.

Welche Lasttypen kann er steuern?

Er steuert Motoren von Rollläden, Vorhängen und motorisierten Jalousien (max. 6 A nach EN60669-2-1) sowie ohmsche Lasten bis 8 A. Die beiden Relais sind verriegelt, um Motorschäden zu vermeiden.

Wie setze ich den Aktor zurück?

Um die physikalische Adresse zurückzusetzen, drücken Sie die Programmiertaste (Miniaturtaste), bis die rote LED blinkt. Loslassen, dann erneut kurz drücken. Die LED erlischt, die Adresse wird gelöscht.

Was ist die Versorgungsspannung?

Der Aktor wird über den KNX-Bus mit 29 V DC SELV versorgt. Er benötigt keine zusätzliche externe Stromversorgung. Die Stromaufnahme beträgt max. 8 mA.

Wo finde ich das vollständige technische Handbuch?

Das technische Handbuch (44 Seiten) steht als kostenloser PDF-Download auf notice-facile.com zur Verfügung. Es enthält detaillierte Konfigurationsparameter, Anschlusspläne und Programmieranleitungen für die ETS.

BEDIENUNGSANLEITUNG GW14797 Gewiss

Seite ALLGEMEINE BESCHREIBUNG 36

INSTALLATION 38

PROGRAMMIERUNG MIT DER ETS-SOFTWARE 40

TECHNISCHE DATEN 41

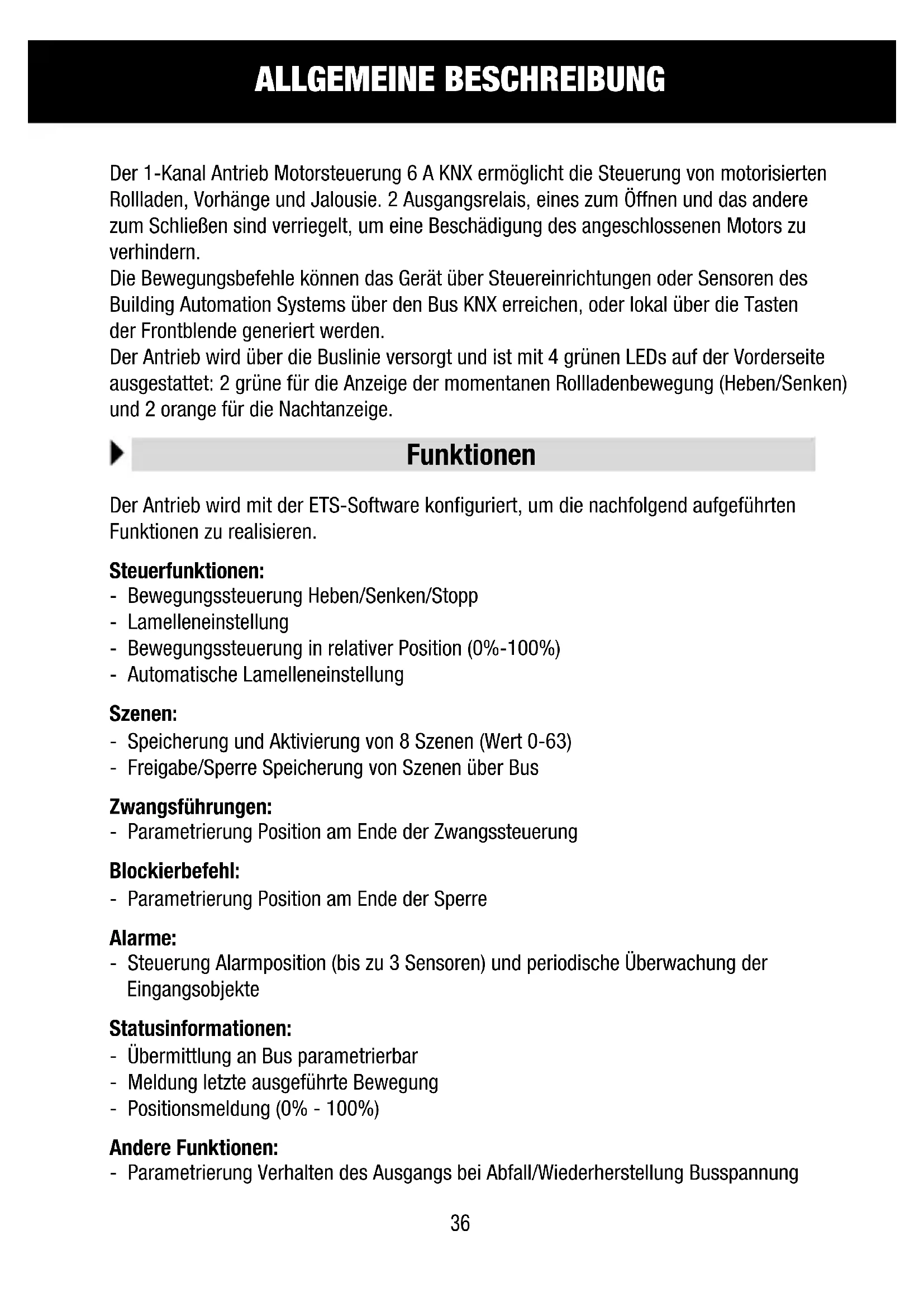

ALLGEMEINE BESCHREIBUNG

Der 1-Kanal Antrieb Motorsteuerung 6 A KNX ermöglicht die Steuerung von motorisierten Rolladen, Vorhänge und Jalousie. 2 Ausgangsrelais, eines zum Offnen und das andere zum Schlieben sind verriegelt, um eine Beschädigung des angeschlossenen Motors zuverhindern.

Die Bewegungsbefahle können das Gerät über Steuereinrichtungen oder Sensoren des Building Automation Systems über den Bus KNX erreichen, oder local über die Tasten der Frontblende generiert werden.

Der Antrieb wird über die Buslinie versorgt und ist mit 4 grünen LEDs auf der Vorderseite ausgestattet: 2 grüne für die Anzeige der momentanen Rolladenbewegung (Heben/Senken) und 2 orange für die Nachtanzeige.

Funktionen

Der Antrieb wird mit der ETS-Software konfiguriert, um die nachfolgend aufgeführten Funktionen zu realisieren.

Steuerg functionen:

-BewegungssteuerungHeben/Senken/Stopp
- Lamelleneinstellung
-Bewegungssteuerung in relativer Position (0% -100%)
- Automatische Lamelleneinstellung

Szenen:

• Speicherung und Aktivierung von 8 Szenen (Wert 0-63)
• Freigabe/Sperre Speicherung von Szenen über Bus

Zwangsfuhrungen:

• Parametrierung Position am Ende der Zwangssteuerung

Blockierbefehl:

• Parametrierung Position am Ende der Sperre

Alarme:

• Steuerung Alarmposition (bis zu 3 Sensoren) und periodische Überwachung der Eingangsobjekte

Statusinformationen:

• Übermittlung an Bus parametrierbar
• Meldung letzte ausgeführte Bewegung
• Positionsmeldung (0% - 100%)

Andere Funktionen:

• Parametrierung Verhalten des Ausgangs bei Abfall/Wiederherstellung Busspannung

ALLGEMEINE BESCHREIBUNG

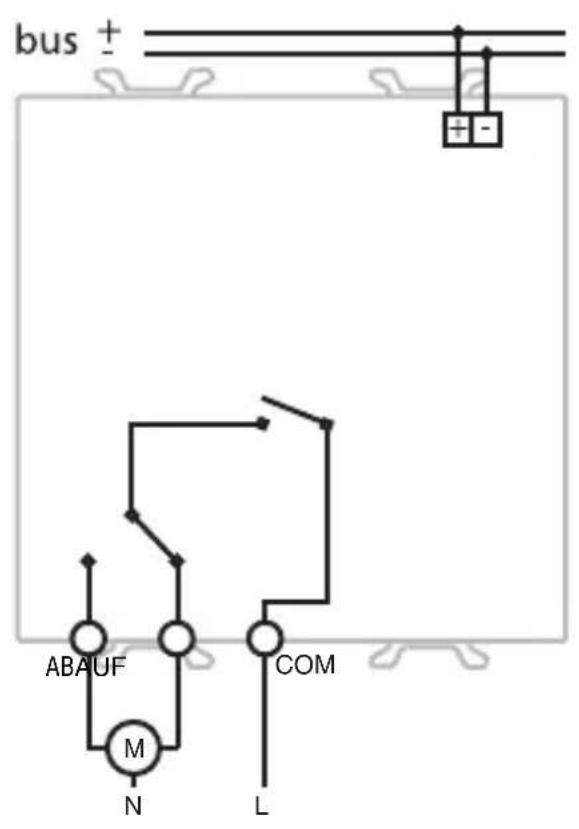

Schema Anschlussschema

INSTALLATION

ACHTUNG: Die Installation des Gerätsarf ausschlieblich von qualifiziertem Personal gemäß der gultigen Richtlinie und den Installationsrichtlinien fur KNX Installationen erfolgen, die im Technischen Handbuch beschrieben werden.

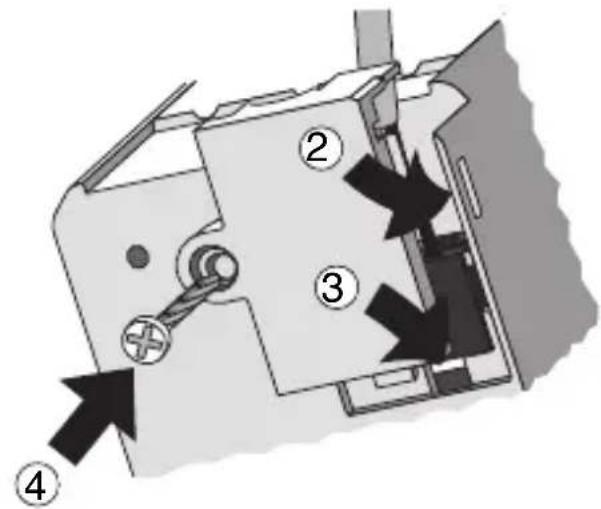

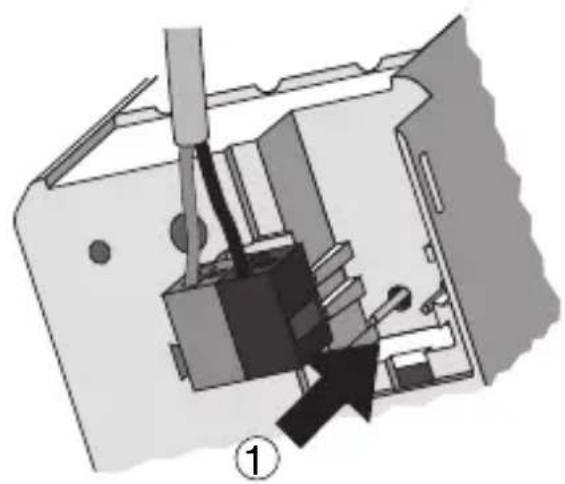

Elektrische Anschlüsse

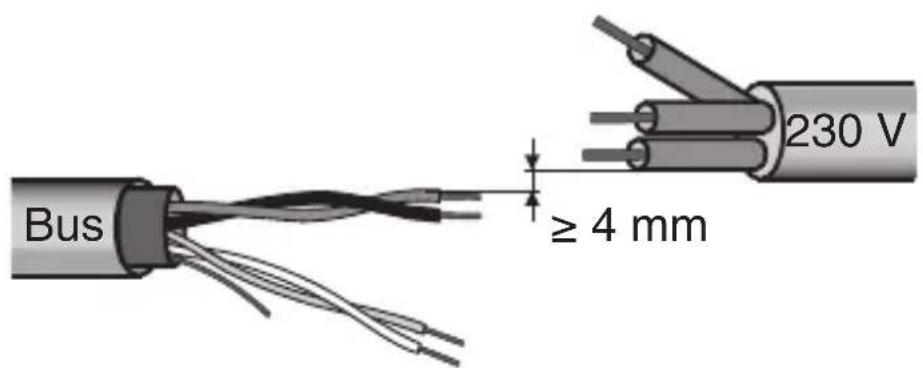

Minimaler Abstand Bus - Stromleitung

Befestigung Einrastklemmen

INSTALLATION

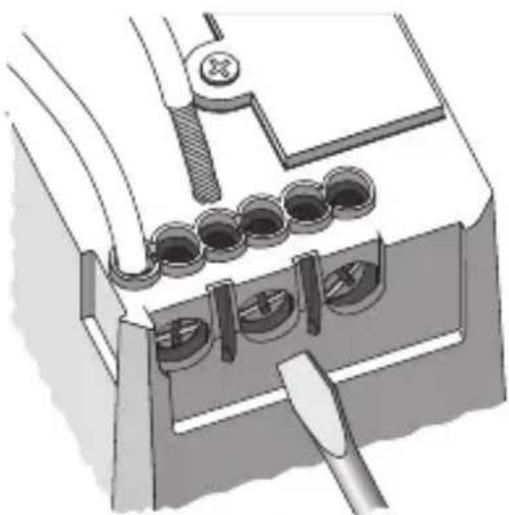

Verbraucheranschluss

Vervollständigung

Das Gerät in einen Chorus-Halter einsetzen, damit beachten, dass sich die lokalen Bedientasten auf der linken Seite befinden.

Den Halter eventuell mit anderen Chorus-Geräten oder Lochabdeckungen verrollständigen und im gewünschten Gehäuse montieren (Unterputz-, Aufputzdose, usw.).

Die Frontblende montieren.

PROGRAMMIERUNG MIT ETS-SOFTWARE

Das Gerät muss mit der ETS-Software konfiguriert werden.

Detaillerte Informationen zu den Konfigurationsparametern und ihren Werten können dem Technischen Handbuch entnommen werden.

TECHNISCHE DATEN

Kommunikation Bus KNX

Stromversorgung Über KNX Bus, 29 V dc SELV

Buskabel KNX TP1

Stromaufnahme des Bus max. 8 mA

Bedienelemente 1 Miniatur-Programmiertaste

für physikalische Adresse

2 lokale Bedientasten

Anzeigeelemente 1 rote Programmier-LED physikalische Adresse

2 grüne LEDs für Anzeige Ausgangsstatus

2 orange LEDs für Nachtanzeige

Antriebselemente 1 Relais, einpolig mit abgezweigter Phase

1 Relais, einpolig mit Wechselkontakt und

abgezweigter Phase

Ausgangskontakt 2 NO von 8 A (cosφ=1) - 250 V ac

Max. Strom je nach Verbraucherart Motoren und Motorgetriebe: 6A nach EN60669-2-1

Ohmsche Last: 8 A

Nutzungsumgebung Innen, trockene Standorte

Betriebstemperatur -5 ÷ +45 °C

Lagertemperatur -25 ÷ +70^ C

Relative Luftfeuchtigkeit max. 93% (nicht kondenswasserbildend)

Busanschluss Steckklemme 2 Pin 1 mm

Elektrische Anschlüsse Schraubklemmen, max. Kabelquerschnitt: 4 mm

Schutzgrad IP20

Abmessungen 2 Module Chorus

Normverweise Niederspannungsrichtlinie 2006/95/EG

EMV-Richtlinie 2004/108/EG,

EN50428, EN50090-2-2

Zertifizierungen KNX
