BEDIENUNGSANLEITUNG GW90740A Gewiss

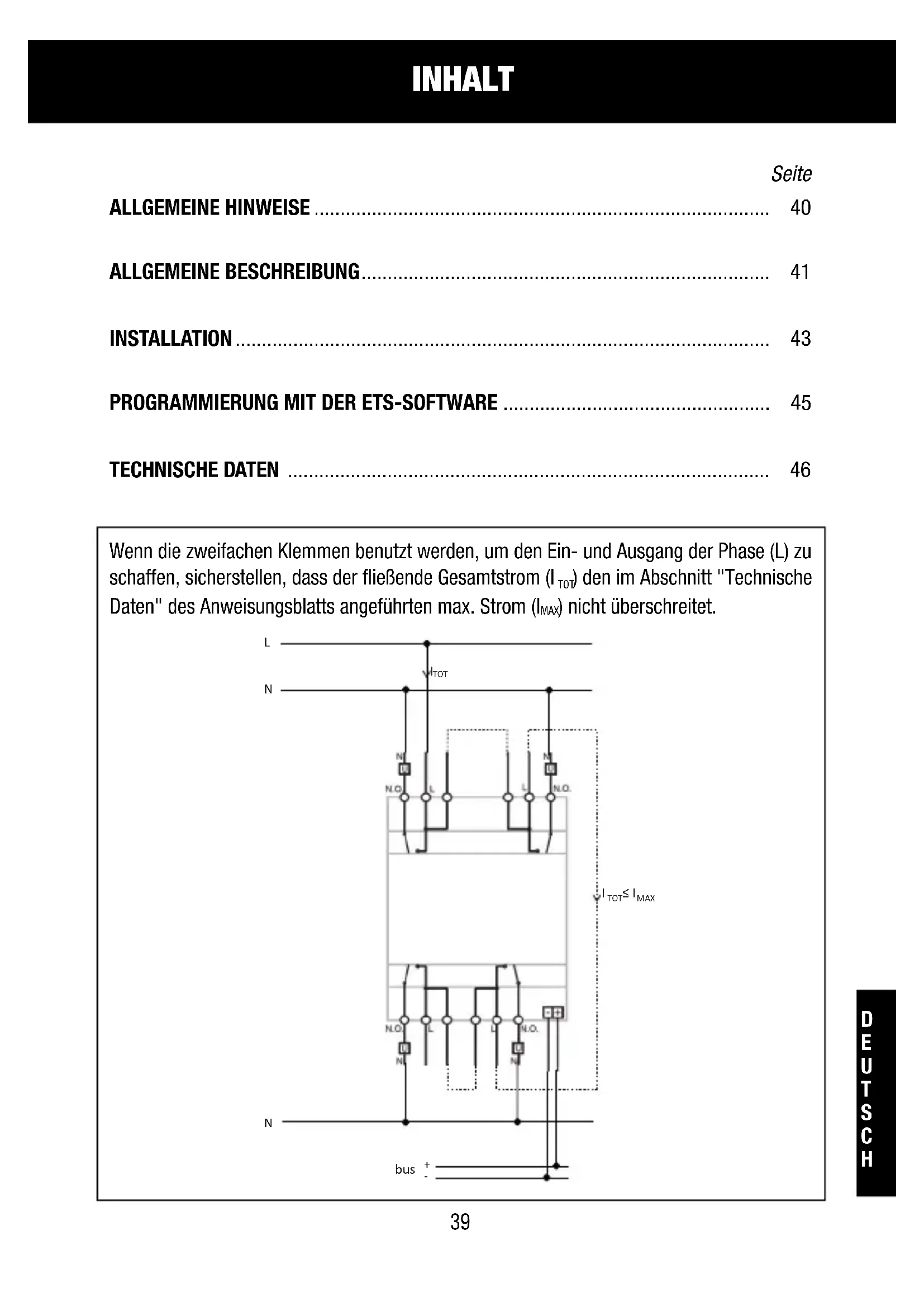

Seite ALLGEMEINE HINWEISE 40

ALLGEMEINE BESCHREIBUNG 41

INSTALLATION 43

PROGRAMMIERUNG MIT DER ETS-SOFTWARE 45

TECHNISCHE DATEN 46

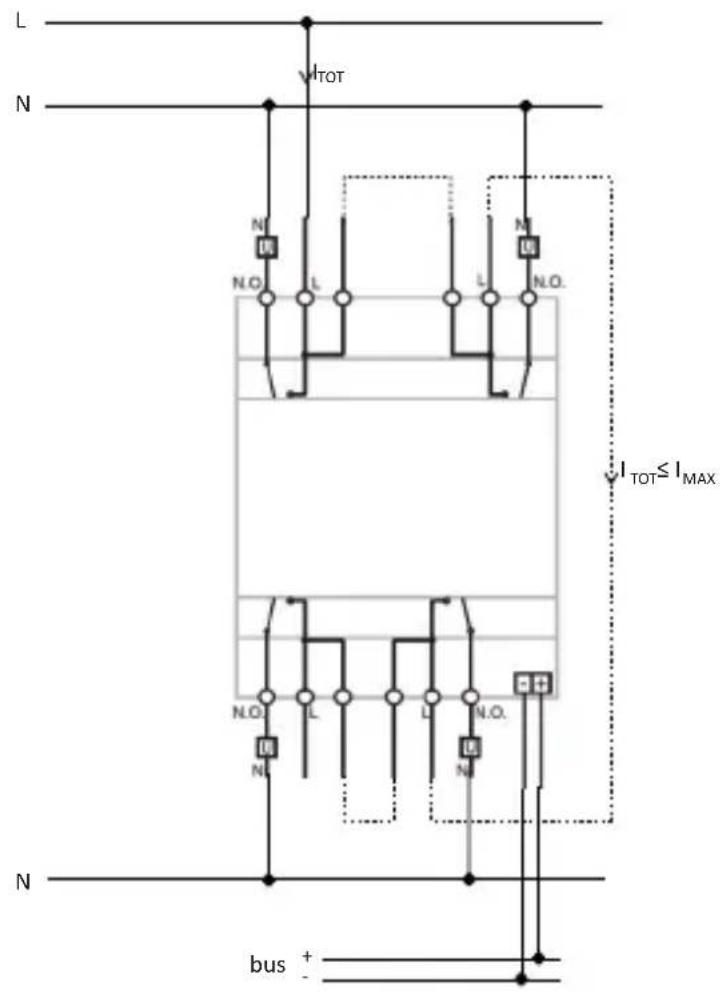

Wenn die zweifachen Klemmen benutzt werden, um den Ein- und Ausgang der Phase (L) zu schaffen, sicherstellen, dass der fließende Gesamtstrom ( I_TOT ) den im Abschnitt "Technische Daten" des Anweisungsblatts angeführten max. Strom ( I_MAX ) nicht überschreitet.

Achtung! Die Gerätesicherheit wird nur gewährleistet, wenn diese Anweisungen strikt eingehalten werden.

Diese Unterlagen sorgfältig durchlesen und sicher aufbewahren.

Die Produkte der Baureihe Chorus können in staubfreier Umgebung installiert werden, in der kein spezieller Schutz gegen das Eindringen von Wasser notwendig ist.

Sie müssen in Übereinstimmung mit den Vorschriften für Haushaltsgeräte installiert werden, die durch im Installationsland geltenden Normen und Bestimmungen für Niederspannungsanlagen geregelt werden. Falls solche nicht vorgesehen sind, muss man die internationale Norm für Niederspannungsanlagen, IEC 60364, oder den Europäischen Harmonisierungsdokument HD 60364 beachten.

Für genauere Informationen und technische Daten wenden Sie sich bitte an den Vertrieb von Gewiss.

Packungsinhalt

1 St. 4-Kanal-Schaltgeber 16 AX KNX - für DIN-Schiene
1 St. Busklemme
4 St. Schraubklemmen
1 St. Kappe mit Schraube
1 St. Installations- und Betriebshandbuch

Kurzbeschreibung

Der 4-Kanal-Schaltgeber 16 AX KNX – für DIN-Schiene gestattet die unabhängige Aktivierung/Deaktivierung von bis zu verschiedenen elektrischen Lasten über 4 Relais mit 16 AX mit jeweils 1 Ausgangskontakt (Schließer). Der Umschaltbefehl des Relais kann von Steuergeräten oder Sensoren des Gebäudeautomationssystems über den KNX-Bus eingehen oder lokal mit den frontseitigen Tastern erzeugt werden.

Der Schaltgeber wird über die Busleitung gespeist und verfügt über 4 grüne Leds auf der Frontseite für die Statusanzeige der Ausgänge. Das Gerät sendet bei der Einschaltung, beim Empfang eines Befehls und bei Steuerung über den lokalen Taster Informationen zum Relaisstatus (ON = Kontakt geschlossen, OFF= Kontakt geöffnet) über den Bus. Jeder Ausgangskanal des Schaltgebers kann unabhängig konfiguriert werden und gestattet die ON/OFF-Steuerung der gesteuerten Lasten, die Ausführung von zeitgeschalteten Befehlen, die Verwaltung von Lichtszenarien und die Ausführung von prioritären Befehlen für die Erzwingung des Ausgangsstatus. Die Betriebsfunktionen können über unterschiedliche Kommunikationsobjekte gleichzeitig genutzt werden. Das bedeutet zum Beispiel, dass das Gerät einfach je nach empfangenem Befehl ein Licht ein- und ausschalten oder dieses einschalten und nach Ablauf einer bestimmten eingestellten Zeit automatisch ausschalten kann.

Das Modul wird an DIN-Schienen, in Schaltkästen oder Abzweiggkästen montiert.

ALLGEMEINE BESCHREIBUNG

Funktionen

Der Schaltgeber wird mit der Software ETS konfiguriert, um die in der Folge aufgelisteten Funktionen zu erstellen.

Umschaltung:

• Parametrierung des Verhaltens der Ausgänge (Schließer/Öffner)
• Zeitschaltung Treppenlicht mit Einstellungsmöglichkeit der Dauer der Zeitschaltung über Bus
• Zeitschaltung Treppenlicht mit Funktion Abschaltvorwarnung
• Verzögerung bei Aktivierung/Deaktivierung
• Blinken

Lichtszenarien:

• 8 Speicherung und Aktivierung von Lichtszenarien (Wert 0-63) pro Ausgang
• Aktivierung/Deaktivierung der Speicherung von Lichtszenarien über Bus

Proiritäre Befehle:

- Parametrierung des Werts des Ausgangsrelais nach Ende der Erzwingung

Sperrbefehl:

- Einstellung des Werts des Sperrobjekts und des Werts des Ausgangsrelais nach Ende der Sperre

Sicherheitsfunktionen:

- regelmäßige Überwachung des Eingangsobjekts

Logische Funktionen:

• Logische Operationen AND/NAND/OR/NOR mit Befehlsobjekt (Umschaltung, zeitgeschaltete Umschaltung, verzögerte Umschaltung, Blinken) und Ergebnis der logischen Operation
• Nutzung des Ergebnisses der logischen Operation für die Aktivierung des Befehlsobjekts (Umschaltung, zeitgeschaltete Umschaltung, verzögerte Umschaltung, Blinken, Lichtszenario)
• logische Operationen AND/NAND/OR/NOR/XOR/XNOR bis zu 4 logische Eingänge

Ausgangsstatus:

- Senden über Bus parametrierbar

Weitere Funktionen:

• Einstellung des Verhaltens des Ausgangs bei Ausfall/Wiederherstellung der Busspannung per Parameter
• Parametrierung des Verhaltens der lokalen Steuertaster

INSTALLATION

ACHTUNG: Die Installation des Geräts darf ausschließlich durch qualifiziertes Fachpersonal unter Beachtung der geltenden Bestimmungen und der Richtlinien für KN X-Installationen durchgeführt werden.

Hinweise für die KNX-Installation

1. Die Länge der Busleitung zwischen Schaltgeber und Netzgerät darf 350 Meter nicht überschreiten.
2. Die Länge der Busleitung zwischen Schaltgeber und dem am weitersten entfernten KNX-Gerätdarf 700 Meter nicht überschreiten.
3. Um ungewolte Signale und Überspannungen zu vermeiden, Schleferbildungen unterlassen.
4. Ein A bstand von mindestens zwischen den einzeln isolerten Kabelnder Busleitung und denen der Stromleitung einhalten (Abbildung C).
5. Den Schirm beid raht nicht beschädigen (Abbildung D).

A CHTUNG: Die nicht benutzten Bus-Signa kabel und der Beidrahtdürfen niema is unter Spannung stehen de Elemente oder den Erdungsleiter berühren!

Montage an DIN-Schiene

De n4 -Kanal- Schatgeber auf folgende Weise an der 35mm-DIN-Schiene montieren (Abbildung E):

1. Die obere Einrastbefestigung des Geräts in die DIN-Schiene einsetzen.
2. Das Gerät drehen und es durch Ein wirken auf die Befestigungsbachhe an der DIN-Schiene befestigen.

Elektrische Anschlüsse

ACHTUNG: Die Netzspannung unterbrechen, bevor das Gerät an das Stromnetz angeschlossen wird!

Die Abbildung B zeigt den elektrischen Anschlussplan.

1. Den roten Leiter des Buskabels an die rote Klemme (+) des Verteilers und den schwarzen Draht an die schwarze Klemme (-) anschließen. Am Busverteiler können bis zu 4 Busleitungen angeschlossen werden (Leiter derselben Farbe an der gleichen Klemme) (Abbildung F).

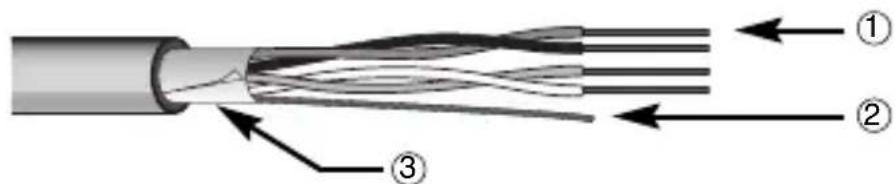

2. Den Schirm, den Beidraht und die restlichen, nicht benötigten, weißen und gelben Leiter des Buskabels (falls ein Buskabel mit 4 Leitern benutzt wird) abisolieren (Abbildung D).
3. Die Busklemme in die vorgesehenen Füße des Geräts einsetzen. Die korrekte Einsatzrichtung wird durch die Befestigungsschienen bestimmt. Die Busklemme mit der vorgesehenen Kappe isolieren, die mit ihrer Schraube am Gerät befestigt werden muss. Die Kappe gewährleistet die Mindestisolierung von 4mm zwischen den Stromkabeln und den Buskabeln (Abbildung G).
4. Die Lasten an den vorgesehenen, mitgelieferten Schraubklemmen anschließen und dabei sicherstellen, dass die in den Technischen Daten angegebenen Stromgrenzen nicht überschritten werden. Die Klemmen in die Ausgangsverbinder des Schaltgebers einsetzen, und dabei darauf achten, dass sie korrekt eingesetzt werden (Abbildung H).

Benutzung des lokalen Steuertasters

Die lokalen Steuertaster (Abbildung A) gestatten eine zyklische ON/OFF-Umschaltung, indem der Relaisstatus bei jeder Betätigung umgekehrt wird (Standardeinstellung). Falls ein prioritärer Befehl aktiv ist, werden die lokalen Befehle nicht ausgeführt. Das Verhalten des lokalen Steuertasters kann per ETS konfiguriert werden

ACHTUNG: Die lokalen Steuertaster funktionieren nur, wenn die BUS-Spannung vorhanden ist.

Wartung

Das Gerät bedarf keiner Wartung. Für eine eventuelle Reinigung einen trockenen Lappen benutzen.

PROGRAMMIERUNG MIT SOFTWARE ETS

Das Gerät muss mit der Software ETS konfiguriert werden.

Genauere Informationen zu den Konfigurationsparametern und ihren Werten befinden sich im Technischen Handbuch.

TECHNISCHE DATEN

Kommunikation KNX-Bus

Versorgung Über KNX-Bus, 29 V DC SELV

Buskabel KNX TP1

Stromaufnahme vom Bus 10 mA max

Steuerelemente 1 Miniaturprogrammiertaste

4 lokale Relaissteuertaster

Anzeigeelemente 1 rote Programmierled

4 Grüne Leds zur Statusanzeige des Ausgangs

Schaltelemente 4 Relais 16 AX mit spannungsfreiem Schließerkontakt

Max. Schaltstrom 16 A (AC1)

16AX (140 μF s. EN 60669-1) Leuchtstofflampen

mit maximalem Anlaufstrom 400A (200 μs)

Max. Leistung für Lastart Glühlampen (230VAC): 3000W

durch Ringkerntransformatoren gesteuerte Lasten:

3000W

durch elektronische Transformatoren gesteuerte

Lasten: 2000W

Energiesparlampen

(kompakte Leuchtstofflampen): 80x23W

Maximale Verlustleistung 4W

Einsatzumgebung trockene Innenräume

Betriebstemperatur -5 ÷ +45 °C

Lagertemperatur -25 ÷ +70 °C

Relative Feuchte Max 93% (nicht kondensierend)

Busanschluss Schnelleinrastende Klemme, 2 Pins ∅ 1 mm

Elektrische Anschlüsse Herausziehbare Schraubklemmen,

max. Kabelquerschnitt: 4 mm²

Schutzart IP20

Abmessungen 4 DIN-Teilungseinheiten

Normenbezüge Niederspannungsrichtlinie 2006/95/EG

Richtlinie zur elektromagnetischen Verträglichkeit

Zertifizierungen KNX/EIB
