GW90740A - Maison intelligente Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Actionneur de 4 canaux 16 AX KNX sur rail DIN
Marque	Gewiss
Modèle	GW90740A
Catégorie	Maison intelligente
Alimentation	Bus KNX (10 mA max)
Nombre de canaux	4
Type de relais	16 AX, contact NO libre de tension
Courant max de commutation	16 A (AC1)
Puissance max lampe à incandescence	3000 W
Puissance max lampe halogène	3000 W
Puissance max transformateur toroïdal	3000 W
Puissance max transformateur électronique	2000 W
Puissance max lampe basse consommation	80 x 23 W
Puissance dissipée max	4 W
Température de fonctionnement	-5 à +45 °C
Température de stockage	-25 à +70 °C
Humidité relative max	93 % (sans condensation)
Degré de protection	IP20
Dimensions (L x H x P)	Environ 70 x 90 x 64 mm (4 modules DIN)
Poids	Environ 200 g
Montage	Rail DIN 35 mm
Connexions électriques	Bornes à vis extractibles, section max 4 mm²
Connexion bus	Borne à fiche 2 pin ∅ 1 mm
Fonctions principales	Commutation ON/OFF, temporisation, scénarios (8/sortie), commandes prioritaires, fonctions logiques AND/OR, blocage
Configuration	Logiciel ETS
Entretien	Aucun entretien nécessaire, nettoyer avec un chiffon sec
Sécurité	Installation par personnel qualifié, respect des normes EN50428, EN50090-2-2
Certification	CE (directives basse tension et CEM)

FOIRE AUX QUESTIONS - GW90740A Gewiss

Comment installer l'actionneur GW90740A sur un rail DIN ?

Montez l'actionneur sur un rail DIN de 35 mm en insérant l'accrochage supérieur, puis basculez et bloquez la languette. Coupez la tension avant de connecter. Connectez le bus KNX (fil rouge au +, noir au -) et les charges aux bornes à vis.

Quelles sont les fonctions de commutation disponibles ?

L'actionneur permet la commutation ON/OFF, la temporisation (éclairage d'escalier avec préavis), le retard à l'activation/désactivation, le clignotement, la gestion de scénarios (8 par sortie) et les commandes prioritaires.

Comment configurer l'actionneur avec le logiciel ETS ?

L'actionneur se configure à l'aide du logiciel ETS. Vous pouvez paramétrer le comportement des sorties, les temporisations, les scénarios, les fonctions logiques, etc. Référez-vous au manuel technique pour les détails des paramètres.

Quelle est la puissance maximale que peut supporter un canal ?

Chaque canal supporte un courant max de 16 A (AC1). Pour les lampes à incandescence : 3000 W, halogènes : 3000 W, transformateur toroïdal : 3000 W, transformateur électronique : 2000 W, lampes basse consommation : 80 x 23 W.

Comment utiliser les boutons-poussoirs de commande locale ?

Les boutons-poussoirs frontaux permettent de commuter cycliquement ON/OFF par pression. Ils ne fonctionnent qu'en présence de tension bus. Le comportement peut être configuré via ETS. Les commandes prioritaires désactivent les commandes locales.

Que signifient les voyants LED sur l'actionneur ?

Une LED rouge de programmation (pour l'adressage physique) et quatre LED vertes indiquant l'état des sorties (allumée = contact fermé, éteinte = ouvert).

Comment nettoyer l'actionneur ?

Aucun entretien particulier n'est nécessaire. Pour le nettoyage, utilisez un chiffon sec. Ne pas utiliser de produits chimiques.

Quelles sont les conditions d'installation requises ?

L'installation doit être réalisée par un personnel qualifié, dans un environnement sec et sans poussière, en respectant les normes locales. La longueur de la ligne bus entre actionneur et alimentation ne doit pas dépasser 350 m.

L'actionneur est-il compatible avec les luminaires LED ?

Bien que non spécifiquement mentionné, l'actionneur peut commander des LED si la puissance totale ne dépasse pas les limites par canal. Pour les LED, il est recommandé d'utiliser un transformateur électronique adapté (max 2000 W). Vérifiez la compatibilité avec votre charge.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord la tension du bus et les connexions. Assurez-vous que les paramètres ETS sont corrects. Si le problème persiste, contactez le service après-vente Gewiss.

MODE D'EMPLOI GW90740A Gewiss

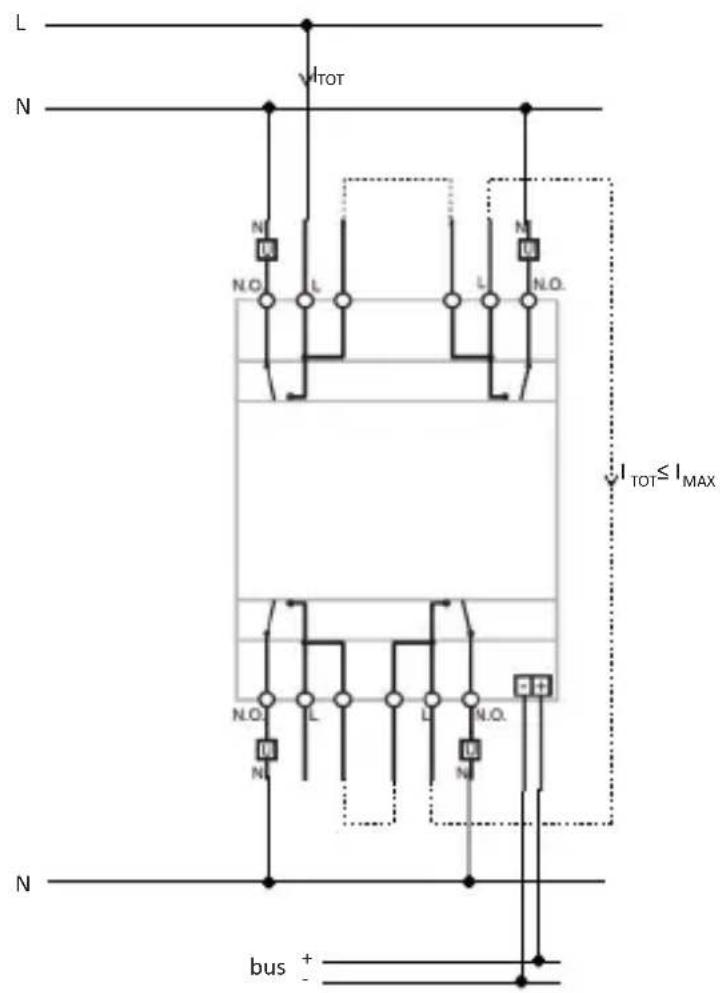

Si l'on utilise les bornes doubles pour l'entrée et sortie de la phase (L), vérifier que le courant total circulant ( I_TOT ) ne dépasse pas le courant max ( I_MAX ) indiqué à la section « Données techniques » du feuillet d'instructions.

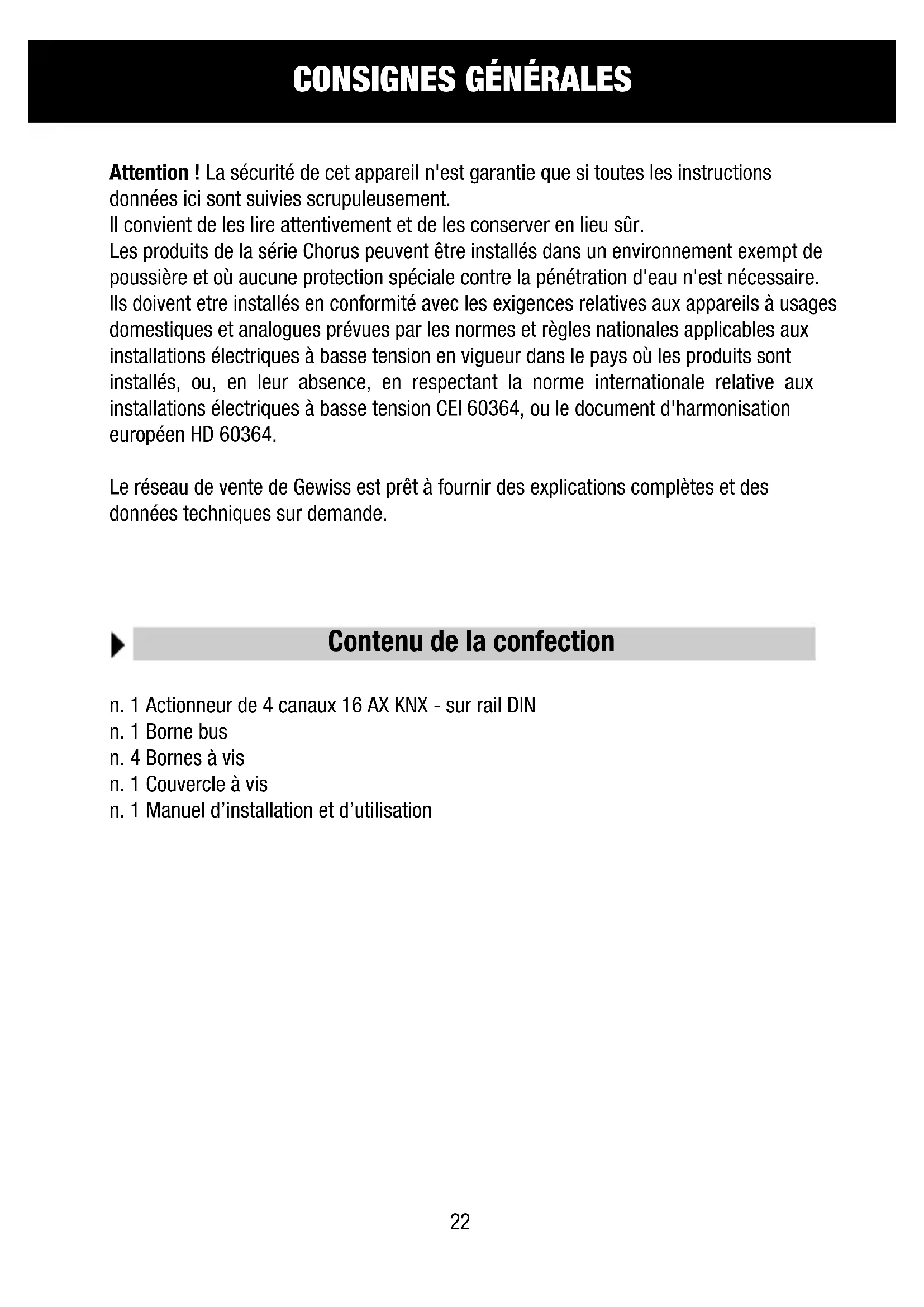

Attention ! La sécurité de cet appareil n'est garantie que si toutes les instructions données ici sont suivies scrupuleusement.

Il convient de les lire attentivement et de les conserver en lieu sûr.

Les produits de la série Chorus peuvent être installés dans un environnement exempt de poussière et où aucune protection spéciale contre la pénétration d'eau n'est nécessaire. Ils doivent être installés en conformité avec les exigences relatives aux appareils à usages domestiques et analogues prévues par les normes et règles nationales applicables aux installations électriques à basse tension en vigueur dans le pays où les produits sont installés, ou, en leur absence, en respectant la norme internationale relative aux installations électriques à basse tension CEI 60364, ou le document d'harmonisation européen HD 60364.

Le réseau de vente de Gewiss est prêt à fournir des explications complètes et des données techniques sur demande.

Contenu de la confection

n. 1 Actionneur de 4 canaux 16 AX KNX - sur rail DIN
n. 1 Borne bus
n. 4 Bornes à vis
n. 1 Couvercle à vis
n. 1 Manuel d'installation et d'utilisation

DESCRIPTION GÉNÉRALE

En résumé

L'actionneur de 4 canaux 16 AX KNX - sur rail DIN permet d'activer/désactiver indépendamment jusqu'à 4 charges électriques différentes à travers 4 relais de 16 AX munis chacun de 1 contact de sortie NO. La commande de commutation du relais peut provenir de dispositifs de commande ou de capteurs du système de Building Automation, à travers le bus KNX, ou bien être générée localement par les boutons-poussoirs frontaux. L'actionneur est alimenté par la ligne bus et il est muni de 4 voyants frontaux verts de signalisation de l'état des sorties. Le dispositif envoie, sur le bus, des informations relatives à l'état du relais (ON = contact fermé, OFF = contact ouvert) à l'allumage, à la réception d'une commande et en cas de commande par un bouton-poussoir local. Chaque canal de sortie de l'actionneur peut être configuré indépendamment et permet la commande ON/OFF des charges commandées, l'exécution de commandes temporisées, la gestion de scénarios et l'exécution de commandes prioritaires pour forcer l'état de la sortie. Les modalités de fonctionnement sont exploitables simultanément à travers la communication d'objets distincts.

Ainsi, le dispositif peut-il, par exemple, allumer et éteindre une lumière ou bien l'allumer et l'éteindre automatiquement après qu'un temps préfixé se soit écoulé, simplement en fonction de la commande reçue.

Le module est monté sur rail DIN à l'intérieur de tableaux électriques ou de boîtes de dérivation.

DESCRIPTION GÉNÉRALE

Fonctions

L'actionneur est configuré à l'aide du logiciel ETS afin de réaliser les fonctions listées ci-dessous.

Commutation :

• paramétrisation du comportement des sorties (NO/NF)
• temporisation des lumières des escaliers avec possibilité de paramétrer la durée de la temporisation par bus
• temporisation des lumières des escaliers avec fonction de préavis à la coupure
• retard à l'activation/désactivation
• clignotement

Scénarios :

• mémorisation et activation de 8 scénarios (valeur 0-63) pour chaque sortie
• habilitation/déshabilitation de la mémorisation des scénarios par bus

Commandes prioritaires :

- paramétrisation de la valeur du relais de sortie au terme du forçage

Commande de blocage :

- paramétrisation de la valeur de l'objet de blocage et valeur du relais de sortie à la fin du blocage

Fonctions de sécurité :

- suivi périodique de l'objet en entrée

Fonctions logiques :

- opération logique AND/NAND/OR/NOR avec objet de commande (commutation, commutation temporisée, commutation retardée, clignotement) et résultat de l'opération logique

- utilisation du résultat de l'opération logique pour l'habilitation de l'objet de commande (commutation, commutation temporisée, commutation retardée, clignotement, scénario)

- opérations logiques AND / NAND / OR / NOR / XOR / XNOR jusqu'à 4 entrées logiques

État de la sortie :

- envoi sur bus réglable

Autres fonctions :

• paramétrisation du comportement de la sortie à la coupure/restauration de la tension sur le bus
• paramétrisation du comportement des boutons-poussoirs de commande locale

INSTALLATION

ATTENTION : l'installation du dispositif doit uniquement être réalisée par un personne l'qualifié, ens suivant la réglementation en vigueur et les lignes directrices relatives aux installations KNX.

Consignes d'installation KNX

1. La longueur de à ligne busent rel'actionne uretl'alimentation ne doit pas dépasser 350 mètres.
2. La longueur de a ligne bus entre l'actionneuretle dispositif KNX le plus élégné ne doit pas dépasser 700mètres.
3. Pour éviter les signaux et les surtensions invdontaires, ne pas créer de circuits en boucle.
4. Maintenir une distanced'au moins 4mm entre les câbles isolés individuellement de la ligne bus et ceux de la ligne électrique (figure C).
5. Ne pas détériorer le conducteur de continuité électri que du blindage (figure D)

ATTENTION: les câbles de signal du bus non utilisés et le conducteur de continuité électrique ne doivent jamais toucher des éléments sous tension ou le conducteur de terre !

Montage sur rail DIN

Monter l'actionne ur de 4 canaux sur rail DIN de 35mm del amanère suivante figure E):

1. Insérer l'accrochage supérieur du dispositif sur le rail DIN.
2. Tou rmer le dispositif et le blo quer sur leral DIN en agissant surla languette de fixation.

Connexions électriques

ATTENTION : couper la tension de réseau avant de connecter le dispositif au réseau électrique !

La figure B indique le schéma des connexions électriques.

1. Connecter le fil rouge du câble bus à la borne rouge (+) du terminal et le fil noir à la borne noire (-). On pourra raccorder, au terminal bus, jusqu'à 4 lignes bus (fils de même couleur sur la même borne) (figure F).
2. Isoler le blindage, le conducteur de continuité électrique et les fils blancs et jaunes restants du câble bus (si l'on utilise un câble bus à 4 conducteurs) qui ne s'avèrent pas nécessaires (figure D).
3. Insérer la borne bus dans les broches du dispositif. Le sens d'insertion est déterminé par les guides de fixation. Isoler la borne bus à l'aide du couvercle, à fixer au dispositif à l'aide de sa vis.
   Le couvercle garantit la séparation minimale de 4mm entre les câbles de puissance et les câbles bus (figure G).
4. Raccorder les charges aux bornes à vis fournies, en s'assurant de ne pas dépasser les limites de courant spécifiées dans les Données techniques. Insérer les bornes dans les connecteurs de sortie de l'actionneur, en vérifiant bien leur insertion (figure H).

Utilisation du bouton-poussoir de commande locale

Les boutons-poussoirs de commande locale (figure A) permettent de réaliser la commutation cyclique ON/OFF, en inversant l'état du relais à chaque pression (réglage par défaut).

Si une commande prioritaire est active, les commandes locales ne sont pas exécutées. On pourra configurer le comportement du bouton-poussoir de commande locale via ETS.

ATTENTION : les boutons-poussoirs de commande locale ne fonctionnent qu'en présence de la tension du BUS.

Entretien

Le dispositif n'exige aucun entretien. Pour le nettoyage, employer un chiffon sec.

Le dispositif doit être configuré avec le logiciel ETS.

Le Manuel Technique contient des informations détaillées sur les paramètres de configuration et sur leurs valeurs.

DONNÉES TECHNIQUES

Absorption du courant par le bus 10 mA max

Éléments de commande 1 touche miniature de programmation

4 boutons de commande locale des relais

Éléments de visualisation 1 LED rouge de programmation

4 LED vertes de signalisation de l'état de sortie

Éléments d'actionnement 4 relais 16 AX avec contact NO libre de tension

Courant max de commutation 16 A (AC1)

16AX (140 μF rif. EN 60669-1) tubes fluorescentes

avec courant maximal d'allumage 400A (200 μs)

Puissance max. par typologie Lampes à incandescence (230Vac): 3000W

de charge Lampes halogènes (230Vac): 3000W

Charges contrôlées par transformateur toroidal:

3000W

Charges contrôlées par transformateur électronique:

2000W

Lampes à basse consommation (fluorescentes

compactes): 80x23W

Puissance maximale dissipée: 4W

Milieu d'utilisation A l'intérieur, lieux secs

Température de fonctionnement -5 ÷ +45 °C

Température de stockage -25 ÷ +70 °C

Humidité relative Max. 93% (sans condensation)

Connexion au bus Borne à fiche, 2 pin ∅ 1 mm

Connexions électriques Bornes extractibles à vis, section max. câbles: 4 mm²

Degré de protection IP20

Dimension 4 modules DIN

Normes de référence Directive basse tension 2006/95/CE

Directive compatibilité électromagnétique

2004/108/CE

EN50428, EN50090-2-2
