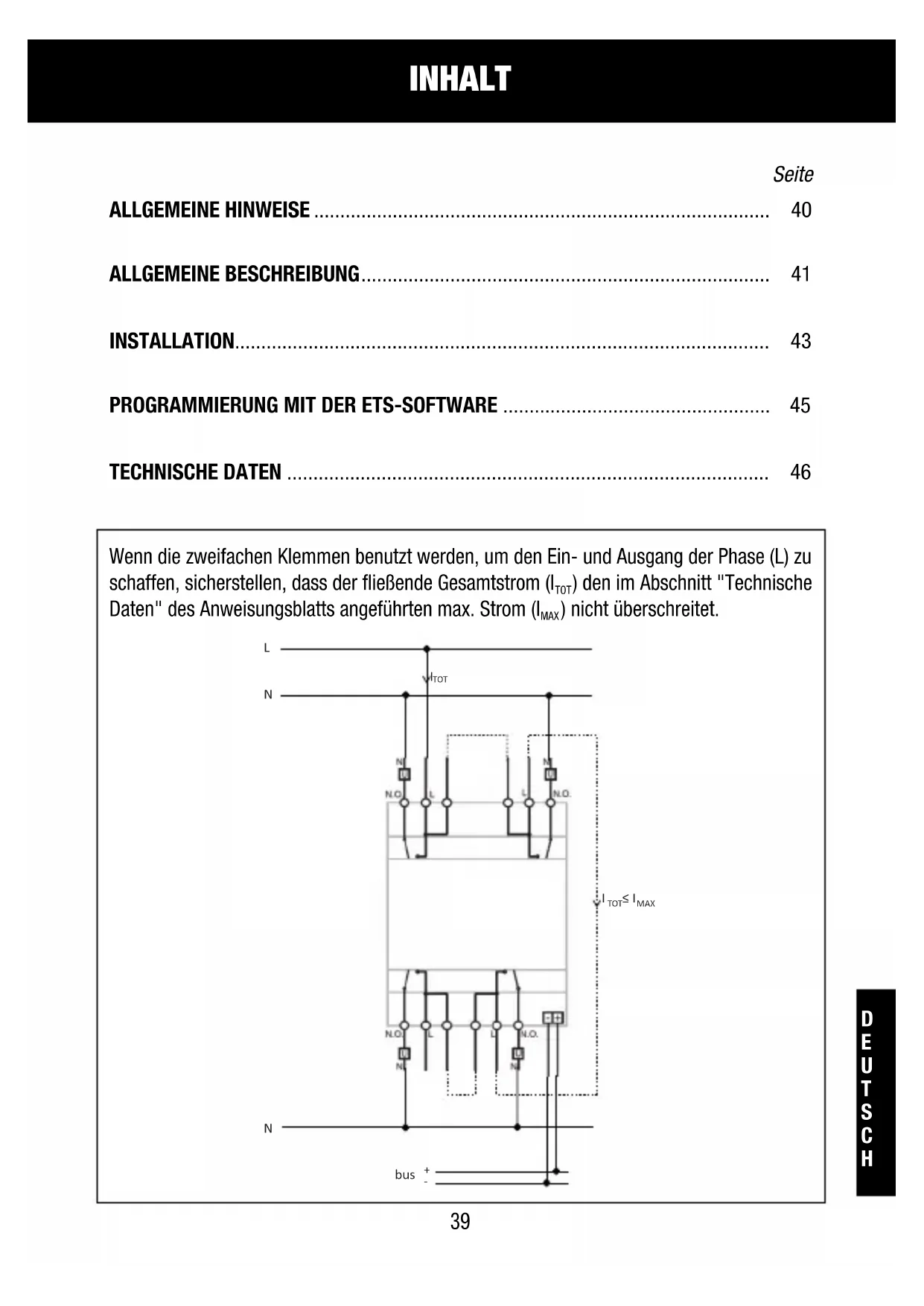

BEDIENUNGSANLEITUNG GW90742 Gewiss

Seite ALLGEMEINE HINWEISE 40

ALLGEMEINE BESCHREIBUNG 41

INSTALLATION 43

PROGRAMMIERUNG MIT DER ETS-SOFTWARE 45

TECHNISCHE DATEN 46

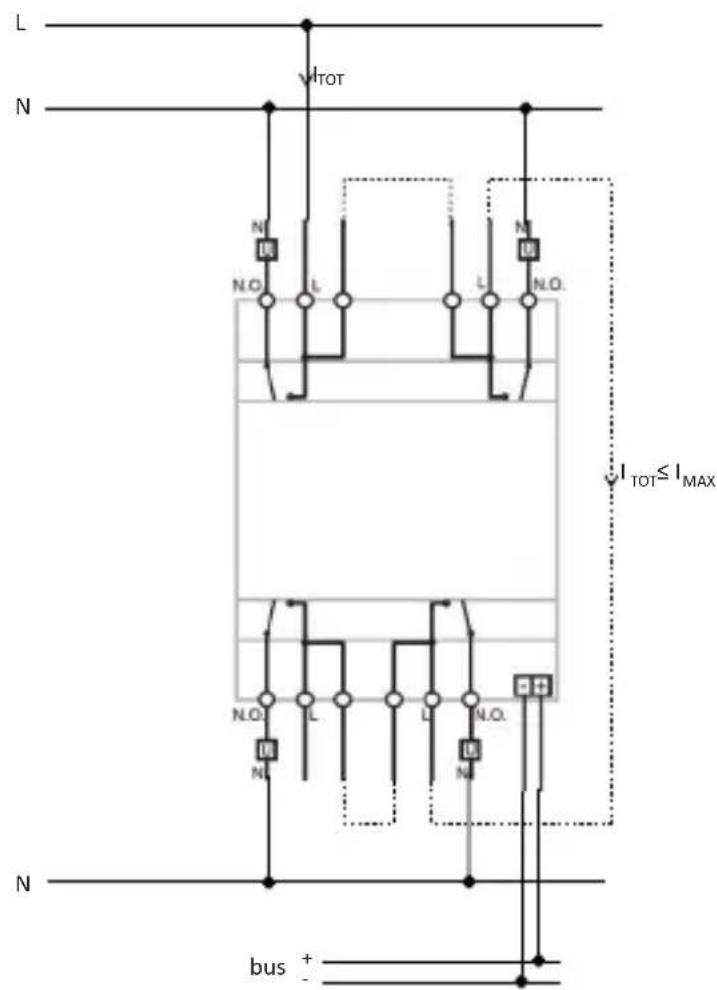

Wenn die zweifichen Klemmen benutzt werden, um den Ein- und Ausgang der Phase (L) zu schaffen, sicherstellen, dass der flieBende Gesamtstrom (ITOT) den im Abschnitt "Technische Daten" des Anweisungsblats angeführten max. Strom (IMAX) nicht überschreitet.

ALLGEMEINE HINWEISE

Achtung! Die Gerätesicherheit wird nur gewährleistet, wenn diese Anweisungen strikt eingehalten werden.

These Unterlagen sorgfältig durchlesen und sicher aufbewahren.

Die Produkte der Baureihe Chorus können in staubfreier Umgebung installiert werden, in der kein spezieller Schutz gegen das Eindringen von Wasser notwendig ist.

Sie müssen in Übereinstimmung mit den Vorschriften für Haushaltsgeräte installiert werden, die durch im Installationsland geltenden Normen und Bestimmungen für Niederspannungsanlagen geregelt werden. Falls solche nicht vorgesehen sind, muss man die internationale Norm für Niederspanningsanlagen, IEC 60364, oder den Europäischen Harmonisierungsdokument HD 60364 beachten.

Für genaure Informationen und technische Daten wenden Sie sichitte an den Vertrieb von Gewiss.

Packungsinhalt

1 St. 4-Kanal-Schaltgeber 16AX KNX mit manueller Steuerung - auf DIN-Schiene
1 St. Busklemme
5 St. Schraubklemmen
1 St. Kappe mit Schraube
1 St. Installations- und Betriebshandbuch

ALLGEMEINE BESCHREIBUNG

Kurzbeschreibung

Der 4-Kanal-Schaltgeber 16AX KNX mit manueller Steuerung - auf DIN-Schiene gestattet die unabhängige Aktivierung/Deaktivierung von bis zu verschiedene elektrischen Lasten über 4 Relais mit 16 AX mit jeweils 1 Ausgangskontakt (Schlieber). Der Umschaltbefehl des Relais kann von Steuergeräten oder Sensoren des Gebäudeforestationssystems über den KNX-Bus eingehen oder lokal mit den frontseitigen Tastern erzeugt werden. Das Gerät verfügt über einen 230VAC-Hilfseingang, der die Steuerung der angeschlossenen Lasten über frontseitige Taster auch dann gestattet, wenn keine KNX-Busspannung vorhanden ist (wenn die 230VAC-Netzspannung vorhanden ist). Der Schaltgeber wird über die Busleitung gespeist und verfügt über 4 grüne Leds auf der Frontseite für die Statusanzeige der Ausgänge. Das Gerät sendet bei der Einschaltung, beim Empfang eines Befehls und bei Steuerung über den lokalen Taster Informationen zum Relaisstatus (ON = Kontakt geschlossen, OFF= Kontakt geöffnet) über den Bus. Jeder Ausgangskanal des Schaltgebers kann unabhängig konfiguriert werden und gestattet die ON/OFF-Steuerung der gesteuerten Lasten, die Ausführung von zeitgeschalteten Befehlen, die Verwaltung von Lichtszenarien und die Ausführung von prioritäten Befehlen für die Erzwingung des Ausgangsstatus. Die Betriebsfunktionen können über unterscheidliche Kommunikationsobjekte gleichzeitig genutzt werden. Das bedeutet zum Beispiel, dass das Gerät einfach je nach empfangenem Befehl ein Licht ein- und ausschalten oder these inschlalten und nach Ablauf einer bestimmten eingestillten Zeit automatisch ausschalten kann. Das Modul wird an DIN-Schienen, in Schaltkästen oder Abzweiggkästen montiert.

ALLGEMEINE BESCHREIBUNG

Funktionen

Der Schaltgeber wird mit der Software ETS konfiguriert, um die in der Folge aufgelisteten Funktionen zu erstehen.

Umschaltung:

• Parametrierung des Verhaltens der Ausgänge (Schließer/Öffner)
• Zeitschaltung Treppenlicht mit Einstellungsmöglichkeit der Dauer der Zeitschaltung über Bus
• Zeitschaltung Treppenlicht mit Funktion Abschaltvorwannung
• Verzögerung bei Aktivierung/Deaktivierung
• Blinken

Lichtszenarien:

• 8 Speicherung und Aktivierung von Lichtszenarien (Wert 0-63) pro Ausgang
• Aktivierung/Deaktivierung der Speicherung von Lichtszenarien über Bus

Proiritäre Befehle:

• Parametrierung des Werts des Ausgangsrelais nach Ende der Erzwingung

Sperrbefehl:

• Einstellung des Werts des Sperobjektus und des Werts des Ausgangsrelais nach Ende der Sperre

Sicherheitsfunktionen:

• regelmäßige Überwachung des Eingangsobjekts

Logische Funktionen:

• Logische Operationen AND/NAND/OR/NOR mit Befehlsobjekt (Umschaltung, zeitgeschaltete Umschaltung, verzogerte Umschaltung, Blinken) und Ergebnis der logischen Operation
  -utzung des Ergebnisses der logischen Operation fur die Aktivierung des Befehlsobjekt (Umschaltung, zeitgeschaltete Umschaltung, verzogerte Umschaltung, Blinken, Lichtszenario)
• logische Operationen AND/NAND/OR/NOR/XOR/XNOR bis zu 4 logische Eingänge

Ausgangsstatus:

• Senden über Bus parametrierbar

Weitere Funktionen:

• Einstellung des Verhaltens des Ausgangs bei Ausfall/Wiederherstellung der Busspannung per Parameter
• Parametrierung des Verhaltens der lokalen Steuertaster

INSTALLATION

ACHTUNG: Die Installation des Geräts darf ausschließlich durch qualifiziertes Fachpersonal unter Beachtung der gefälltenden Bestimmungen und der Richtlinien für KN X Installationen durchgeührt werden.

Hinweise für die KNX-Installation

1. Die Länge der Busleitung zwischen Schatzgeber und Netzgerädarf 350 Meter nicht über schreiben.
2. Die Länge der Buselitung zwischen Schaltgeber und dem am weitesten entfernten KNX-Gerätdarf 700 Meter nicht überschnitten.
3. Um ungewolte Signale und Überspannungen zu vermeiden Schlebfeldungen unterlassen.
4. Ein en Abstand von mindestens 4 mm zwischen den einzeln isolierten Kabdner Busleitung und denen der Stromleitung einhalten (Abbildung C).
5. Den Schir mbeid rahtnicht beschädgen (Abildung D).

ACHTUNG: Dienichtbenutzten Bus-Signa Label und der Beidrahtdürfen niema ist unter Spannung stehende Elemente oder den Erdungsleiter ber ihren!

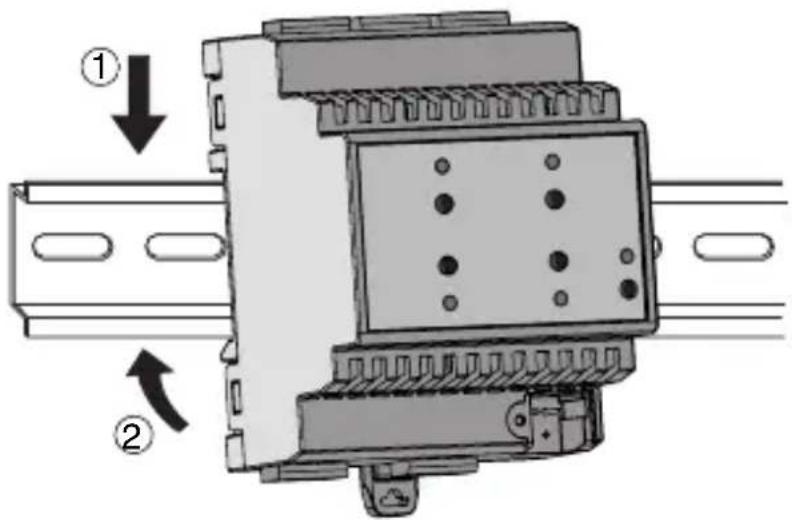

Montage an DIN-Schiene

Den4-Kanal-Schatgeber auf folgende Weise and der 35mm-DIN-Schie ne montierten (Abbildung E):

1. Die obere Einrastbefestigung des Geräts in die DIN-Schiene einsätzen.
2. Das Gerät drehen und es durch Einwirken auf die Befestigungsbische an der DIN-Schene befestigen.

Elektrische Anschlüsse

ACHTUNG: Die Netzspannung unterbrechen, bevor das Gerät an das Stromnetz angeschlossen wird!

Die Abbildung B zeigt den elektrischen Anschlussplan.

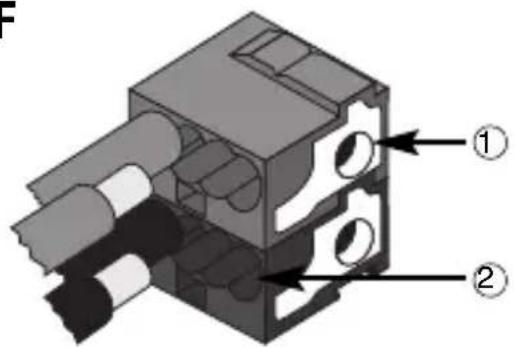

1. Den roten Leiter des Buskabels an die rote Klemme (+) des Verteilers und den Schwarzen Draht an die schwarze Klemme (-) anschließen. Am Busverteiler konnen bis zu 4 Busleitungen angeschlossen werden (Leiter derselben Farbe an der gleichen Klemme) (Abbildung F).
2. Den Schirm, den Beidraht und die restlichen, nicht benöttigten, weiß und gelben Leiter des Buskabels (falls ein Buskabel mit 4 Leitern benutzt wird) abisolieren (Abbildung D).
3. Die Busklemme in die vorgesehenen Fuß des Geräts einsetzen. Die korrekte Einsatzrichtung wird durch die Befestigungsschienen bestimmt. Die Busklemme mit der vorgesehenen Kappe isolieren, die mit ihrer Schraube am Gerät befestigt werden muss. Die Kappe gewährleistet die Mindestisolierung von 4mm zwischen den Stromkabeln und den Buskabeln (Abbildung G).
4. Die Lasten an den vorgesehenen, mitgelieferten Schraubklemmen anschließen und darauf sicherstellen, dass die in den Technischen Daten angegebenen Stromgrenzennicht überschritten werden. Die Klemmen in die Ausgangsverbinder des Schaltgebers einsetzen, und darauf darauf aufchten, dass sie korrekt eingesetzt werden (Abbildung H).

Benutzung des lokalen Steuertasters

Die lokalen Steuertaster (Abbildung A) gestatten eine zyklische ON/OFF-Umschaltung, indem der Relaisstatus bei jeder Betätigung umgekehrt wird (Standardeinstellung). Falls ein prioriter Befehl aktiv ist, werden die lokalen Befehle nicht ausgeführ. Das Verhalten des lokalen Steuertasters kann per ETS konfiguriert werden

ACKTUNG: Die lokalen Steuertaster Funktionieren auch, wenn keine BUS-Spannung vorhanden ist, solange die 230VAC-Hilfsspannung vorhanden ist.

Wartung

Das Gerät bedarf keiner Wartung. Für eine eventuelle Reinigung einen trockenen Lappen benutzen.

PROGRAMMIERUNG MIT SOFTWARE ETS

Das Gerät muss mit der Software ETS konfiguriert werden.

Genauere Informationen zu den Konfigurationsparametern und ihren Werten befinden sich im Technischen Handbuch.

TECHNISCHE DATEN

Kommunikation

Versorgung

Buskabel

Hilfsversorgung

Stromaufnahme vom Bus

Steuerelemente

Anzeigeelemente

Schaltelemente

Max. Schaltstrom

Max. Leistung für Lastart

Maximale Verlustleistung

Einsatzumgebung

Betriebstemperatur

Lagertemperatur

Relative Feuchte

Busanschluss

Elektrische Anschlüsse

Schutzart

Abmessungen

Normenbezüge

Zertifizierungen

KNX-Bus

1 Miniaturprogrammiertaste

4 lokale Relaissteuertaster

1 rote Programmierled

4 Grüne LEDs zur Statusanzeige des Ausgangs

4 Relais 16 AX mit spannungsfreiem SchlieBERkontakt 16 A (AC1)

16AX (140 F s. EN 60669-1) Leuchtstofflampen mit maximalem Anlaufstrom 400A (200 s)

durch Ringkerntransformatoren gesteuerte Lasten: 3000W
durch elektronische Transformatoren gesteuerte

Lasten: 2000W

Energiesparlampen

(kompakte Leuchtstofflampen): 80x23W 5W

trockene Innenräume

-5÷+45°C

-25÷+70°C

Max 93% (nicht kondensierend)

Schnelleinrastende Klemme, 2 Pins 1 mm

Herausziehbare Schraubklemen, max.

Kabelquerschnitt: 4mm^2

IP20

4 DIN-Teilungseinheiten

Niederspannungsrichtlinie 2006/95/EG

Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG, EN50428, EN50090-2-2

KNX/EIB

D

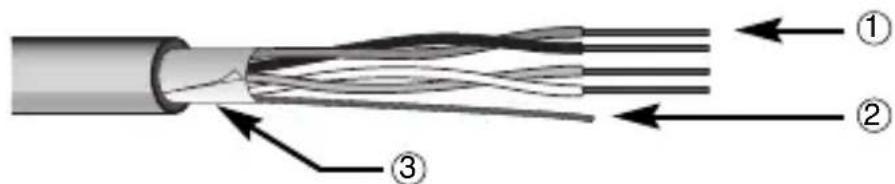

Cavo bus - Bus cable - Cable bus - Cable bus - Buskabel
Conduitore di continuità elettrica - Electrical continuity conductor - Conducteur de continuité électrique - Conductor de continuidad électrique - Stromdurchgangsleiter
(3) Schermatura - Shielding - Blindage - Blindaje - Abschirmung

E

F
