GW12796 - Smart Home Gewiss - Kostenlose Bedienungsanleitung

Produkttyp	Aktor 1-Kanal 16 A KNX Unterputz
Marke	Gewiss
Modell	GW12796
Kategorie	Smart Home
Stromversorgung	KNX-Bus (Stromaufnahme max. 5 mA)
Ausgangskontakt	1 Schließer/Öffner 16 A (AC1) / 10 A (AC15) - 250 V~
Bedienelemente	1 Miniaturschlüssel zur Programmierung der physikalischen Adresse, 1 lokaler Relaissteuertaste
Anzeige	Rote LED (Programmierung), grüne LED (Ausgangszustand), gelbe LED (Nachtlokalisierung)
Betriebstemperatur	-5 bis +45 °C
Lagertemperatur	-25 bis +70 °C
Relative Luftfeuchtigkeit	Max. 93% (ohne Kondensation)
Schutzart	IP20
Abmessungen	2 Chorus-Module (Breite ~36 mm)
Normen	EN50428, EN50090-2-2
Zertifizierungen	KNX/EIB
Hauptfunktionen	Schalten, Treppenhauszeit, Szenen (bis zu 8), Prioritätssteuerungen, Sperrbefehl, logische Funktionen AND/OR/NOR/XOR, periodische Überwachung
Installation	Durch qualifiziertes Personal, in einem Chorus-Träger, Anschluss an KNX-Bus und Last
Anschlüsse	Bus: Steckklemme 2-polig Ø 1 mm; Ausgang: Schraubklemmen max. 4 mm²
Kompatible Lasttypen	Widerstand 16 A, Glühlampe 10 A, Leuchtstofflampe (unkompensiert) 4 A, mit elektronischen Vorschaltgeräten 4 A, Motoren 10 A

Häufig gestellte Fragen - GW12796 Gewiss

Wie installiere ich den Aktor GW12796?

Die Installation muss durch qualifiziertes Personal erfolgen. Setzen Sie das Gerät in einen Chorus-Träger ein, wobei der lokale Steuertaste links positioniert ist. Schließen Sie den KNX-Bus über die Steckklemme und die Last über die Schraubklemmen an. Bringen Sie die Abdeckplatte an. Die Konfiguration erfolgt mit der Software ETS.

Wie konfiguriere ich die physikalische Adresse mit ETS?

Verwenden Sie den Miniaturschlüssel zur Programmierung (rote LED), um die physikalische Adresse über die Software ETS zuzuweisen. Drücken Sie die Taste, um das Gerät in den Programmiermodus zu versetzen, und laden Sie dann die Konfiguration von ETS herunter.

Welche Lampentypen kann ich schalten?

Der Aktor unterstützt ohmsche Lasten (16 A), Glühlampen (10 A), unkompensierte Leuchtstofflampen (4 A), Lampen mit elektronischen Vorschaltgeräten (4 A) und Motoren (10 A). Er ist nicht geeignet für kompensierte Leuchtstofflampen und Entladungslampen.

Was tun, wenn die LED nicht leuchtet?

Überprüfen Sie das Vorhandensein der KNX-Busspannung. Der Aktor wird über den Bus versorgt, ohne Busspannung funktioniert er nicht. Überprüfen Sie die Anschlüsse und die Verkabelung des Busses.

Wie verwende ich die Treppenhauszeitfunktion?

Die Treppenhauszeitfunktion ist über ETS konfigurierbar. Sie können die Einschaltdauer einstellen und eine Vorwarnung vor dem Ausschalten aktivieren. Der Aktor schaltet die Last nach der eingestellten Verzögerung automatisch aus.

Kann ich den Aktor über den Bus fernsteuern?

Ja, der Aktor empfängt Schaltbefehle von Steuergeräten oder Sensoren des KNX-Systems über den Bus. Er sendet auch Statusinformationen auf den Bus.

Was ist der Unterschied zwischen Schließer und Öffner?

Der Schließer (NO) schließt bei aktiviertem Relais, der Öffner (NF) öffnet. Im Ruhezustand ist der Schließer offen und der Öffner geschlossen. Der Ausgangskontakt ist ein gemeinsamer Wechsler.

Wie setze ich das Gerät zurück?

Um die physikalische Adresse zurückzusetzen, verwenden Sie die Programmiertaste. Um die Werkseinstellungen wiederherzustellen, lesen Sie das technische Handbuch. Bei Busspannungsausfall ist das Verhalten über ETS parametrierbar.

Was bedeutet die gelbe LED?

Die gelbe LED zeigt die Nachtlokalisierung an. Sie ermöglicht das Auffinden des Geräts im Dunkeln. Sie leuchtet, wenn die Busspannung anliegt.

Ist der Aktor mit anderen KNX-Marken kompatibel?

Ja, der Aktor ist nach KNX/EIB zertifiziert und kann in jedes KNX-System integriert werden, unabhängig von der Marke anderer Geräte, vorbehaltlich der Konfigurationskompatibilität über ETS.

BEDIENUNGSANLEITUNG GW12796 Gewiss

Seite ALLGEMEINE BESCHREIBUNG 36

INSTALLATION 38

PROGRAMMIERUNG MIT DER ETS-SOFTWARE 40

TECHNISCHE DATEN 41

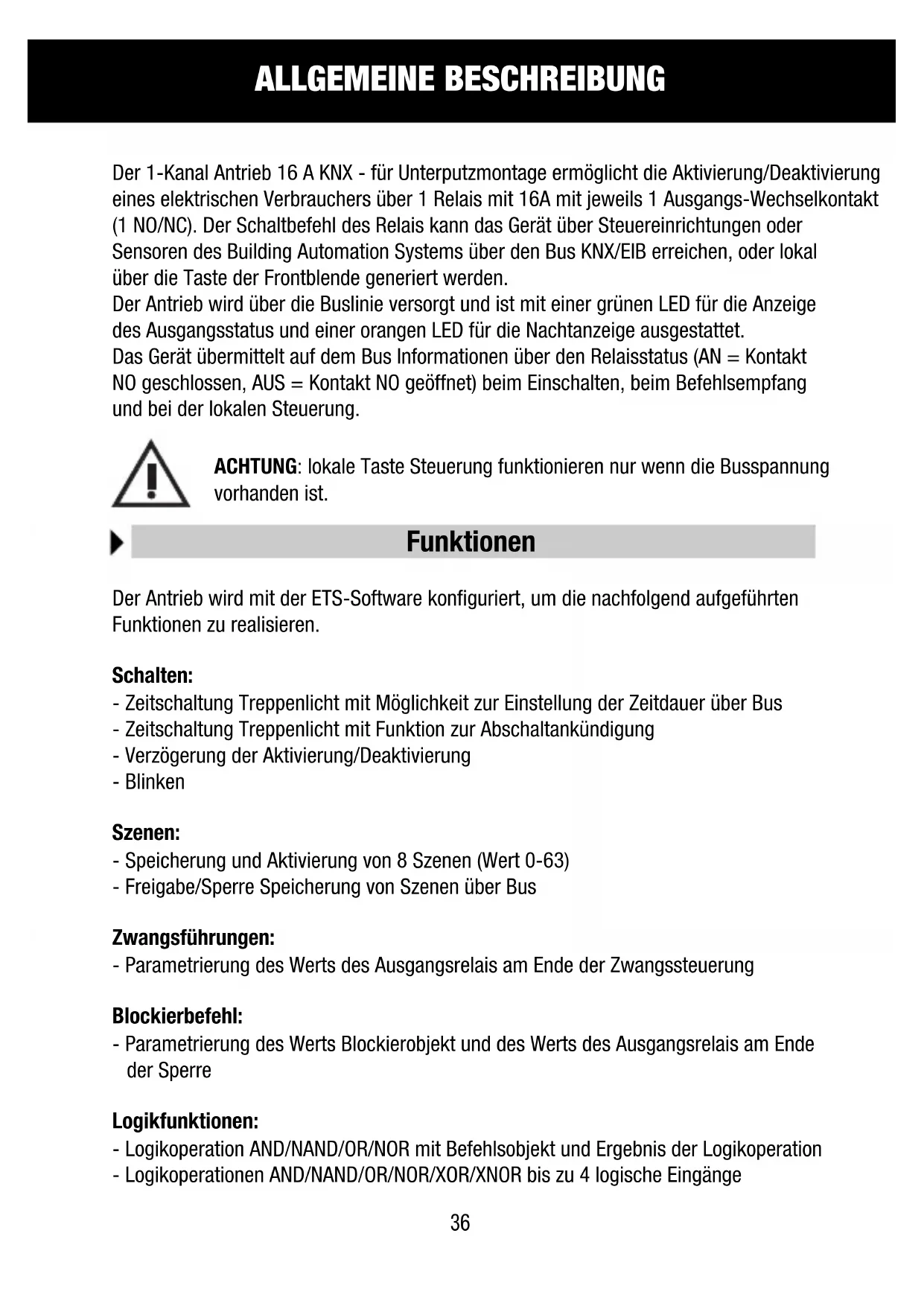

ALLGEMEINE BESCHREIBUNG

Der 1-Kanal Antrieb 16 A KNX - für Unterputzmontage möglicht die Aktivierung/Deaktivierung eines elektrischen Verbrauchers über 1 Relais mit 16A mit jeweils 1 Ausgangs-Wechselkontakt (1 NO/NC). Der Schaltbefehl des Relais kann das Gerät über Steuereinrichtungen oder Sensoren des Building Automation Systems über den Bus KNX/EIB erreichen, oder lokal über die Taste der Frontblende generiert werden.

Der Antrieb wird über die Buslinie versorgt und ist mit einer grünen LED für die Anzeige des Ausgangsstatus und einer orangen LED für die Nachtanzeige ausgestattet.

Das Gerät übermittelt auf dem Bus Informationen über den Relaisstatus (AN = Kontakt NO geschlossen, AUS = Kontakt NO geöffnet) beim Einsatzen, beim Befehlsempfang und bei der lokalen Steuerung.

ACKTUNG: lokale Taste Steuerung Funktionieren nur wenn die Busspannung vorhanden ist.

Funktionen

Der Antrieb wird mit der ETS-Software konfiguriert, um die nachfolgend aufgeführten Funktionen zu realisieren.

Schalten:

• Zeitschaltung Treppenlicht mit Möglichkeit zur Einstellung der Zeitdauer über Bus
• Zeitschaltung Treppenlicht mit Funktion zur Abschaltankündigung
• Verzögerung der Aktivierung/Deaktivierung
• Blinken

Szenen:

• Speicherung und Aktivierung von 8 Szenen (Wert 0-63)
• Freigabe/Sperre Speicherung von Szenen über Bus

Zwangsführungen:

• Parametrierung des Werts des Ausgangsrelais am Ende der Zwangssteuerung

Blockierbefehl:

• Parametrierung des Werts Blockierobjekt und des Werts des Ausgangsrelais am Ende der Sperre

Logikfunktionen:

• Logikoperation AND/NAND/OR/NOR mit Befehlsobjekt und Ergebnis der Logikoperation
• Logikoperationen AND/NAND/OR/NOR/XOR/XNOR bis zu 4 logische Eingänge

ALLGEMEINE BESCHREIBUNG

Status Ausgang:

• Übermittlung an Bus parametrierbar

Sicherheitsfunktionen:

• Periodische Überwachung des Eingangsobjektes

Andere Funktionen:

• Parametrierung Verhalten des Ausgangs bei Abfall/Wiederherstellung Busspannung
• Parametrierung Verhalten der lokalen Bedientaste
• Parametrierung Vorrang zwischen Eingangsobjekten

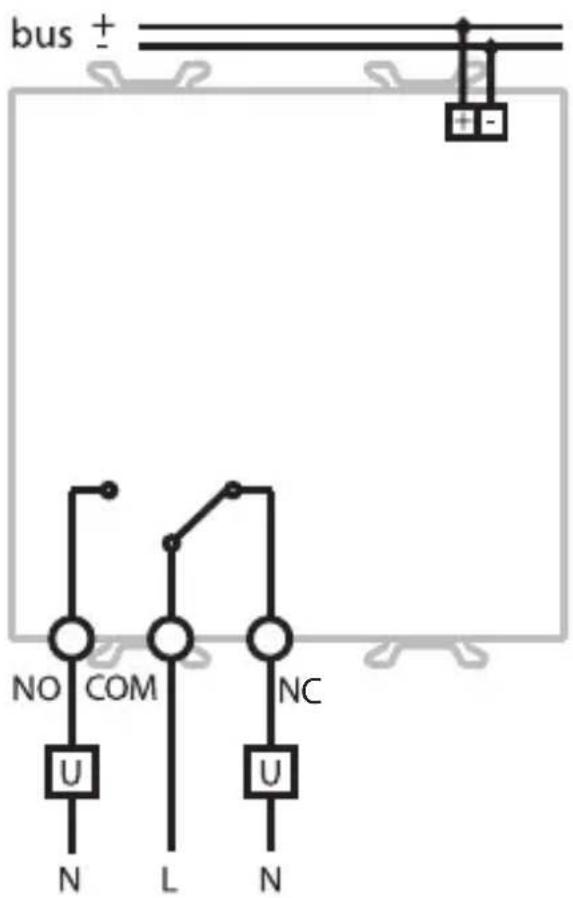

Anschlussschema

INSTALLATION

ACHTUNG: Die Installation des Geräts darf ausschließlich von qualifiziertem Personal gemäß der gültigen Richtlinie und den Installationsrichtlinien für KNX/EIB Installationen erfolgen, die im Technischen Handbuch beschrieben werden.

Elektrische Anschlüsse

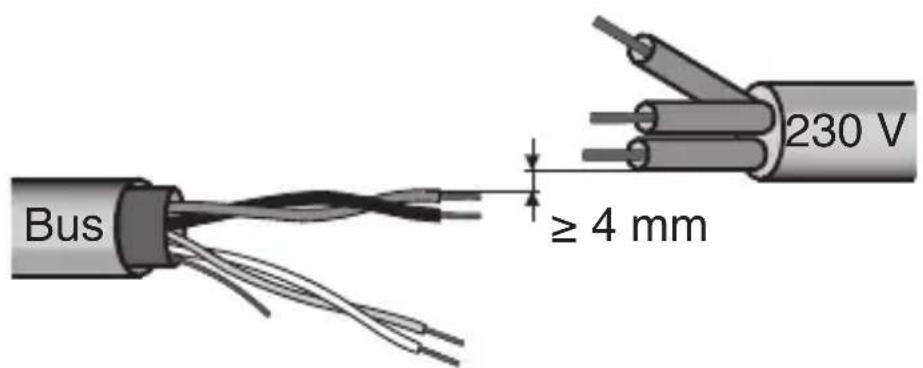

Minimaler Abstand Bus - Stromleitung

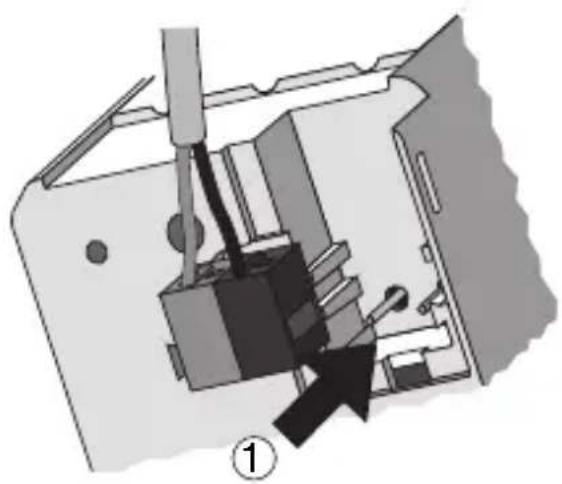

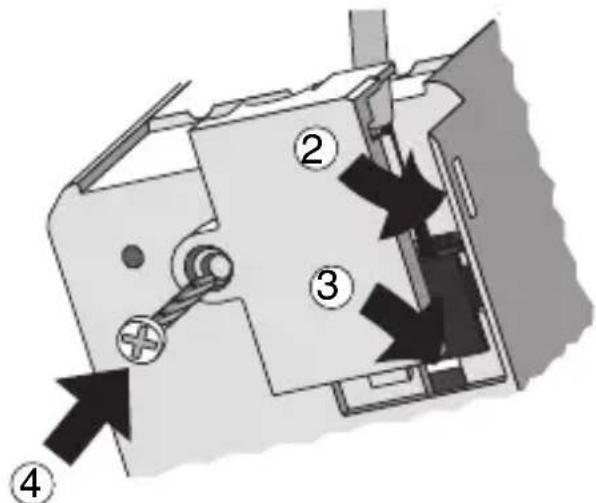

Befestigung Einrastklemme

INSTALLATION

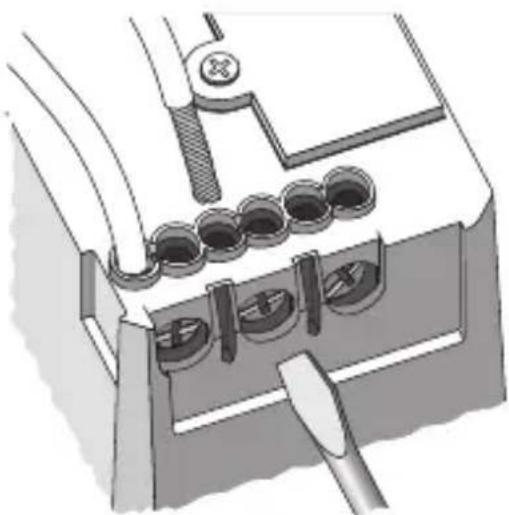

Anschluss Verbraucher

Vervollständigung

Das Gerät in einen Chorus-Halter einsetzen, damit beachten, dass sich die lokalen Bedientasten oben befinden. Den Halter eventuell mit anderen Chorus-Geräten oder Lochabdeckungen verrollständigen und im gewünschten Gehäuse montieren (Unterputz-, Aufputzdose, usw.). Die Frontblende montieren.

PROGRAMMIERUNG MIT DER ETS-SOFTWARE

Das Gerät muss mit der ETS-Software konfiguriert werden.

Detaillerte Informationen zu den Konfigurationsparametern und ihren Werten können dem Technischen Handbuch entnommen werden.

TECHNISCHE DATEN

Kommunikation Bus KNX/EIB

Stromversorgung Über KNX/EIB Bus, 29 V dc SELV

Stromaufnahme des Bus max. 5 mA

Bedienelemente 1 Miniatur-Programmiertaste für physikalische

Adresse

1 lokale Bedientaste der Relais

Anzeigeelemente 1 rote Programmier-LED physikalische Adresse

1 grüne LED für Anzeige Ausgangsstatus

1 orange LED für Nachtanzeige

Antriebselemente 1 Relais 16 A mit NO/NC Kontakt, spannungsfrei

Ausgangskontakt 1 NO/NC mit 16 A (AC1) /10 A (AC15) - 250 V ac

Max. Strom je nach Verbraucherart Ohmsche Last: 16 A

Gluhlampen: 10 A

Unkompensierte Leuchtstofflampen: 4 A

Leuchtstofflampen mit elektronischen

Netzteilen: 4 A

Nicht zur Verwendung mit kompensierten

Leuchtstofflampen und Gasentladungsröhre

geeignet. Zur Verwendung dieser muss ein

Unterstutzungsrelais verwendet werden

Motoren und Motoretriebbe: 10 A

Nutzungsumgebung Innen, trockene Standorte

Betriebstemperatur -5 ÷ +45 °C

Lagertemperatur -25 ÷ +70 °C

Relative Luftfeuchtigkeit max. 93% (nicht kondenswasserbildend)

Busanschluss Steckklemme 2 Pin 1 mm

Elektrische Anschlüsse Schraubklemmen, max. Kabelquerschnitt: 4 mm

Schutzgrad IP20

Abmessungen 2 Module Chorus

Normverweise Niederspannungsrichtlinie 2006/95/EG

EMV-Richtlinie 2004/108/EG,

EN50428, EN50090-2-2

Zertifizierungen KNX/EIB

[e-mail] www.gewiss.com
