Type de produit	Actionneur 1 canal 16 A KNX encastrable
Marque	Gewiss
Modèle	GW12796
Catégorie	Maison intelligente
Alimentation	Bus KNX (courant absorbé 5 mA max)
Contact de sortie	1 contact NO/NF 16 A (AC1) / 10 A (AC15) - 250 V~
Éléments de commande	1 touche miniature de programmation adresse physique, 1 bouton de commande locale du relais
Affichage	LED rouge (programmation), LED verte (état sortie), LED ambre (localisation nocturne)
Température de fonctionnement	-5 à +45 °C
Température de stockage	-25 à +70 °C
Humidité relative	Max. 93% (sans condensation)
Degré de protection	IP20
Dimensions	2 modules Chorus (largeur ~36 mm)
Normes	EN50428, EN50090-2-2
Certifications	KNX/EIB
Fonctions principales	Commutation, temporisation escalier, scénarios (jusqu'à 8), contrôles prioritaires, commande de blocage, fonctions logiques AND/OR/NOR/XOR, monitorage périodique
Installation	Par personnel qualifié, dans un support Chorus, connexion au bus KNX et à la charge
Connexions	Bus : borne à fiche 2 pin Ø 1 mm ; Sortie : bornes à vis section max 4 mm²
Types de charge compatibles	Résistive 16 A, incandescence 10 A, fluorescente non rephasée 4 A, avec alimentateurs électroniques 4 A, moteurs 10 A

FOIRE AUX QUESTIONS - GW12796 Gewiss

Comment installer l'actionneur GW12796 ?

L'installation doit être réalisée par un personnel qualifié. Insérez le dispositif dans un support Chorus en positionnant le bouton de commande locale à gauche. Connectez le bus KNX via la borne à fiche et la charge via les bornes à vis. Appliquez la plaque de finition. La configuration se fait avec le logiciel ETS.

Comment configurer l'adresse physique avec ETS ?

Utilisez la touche miniature de programmation (LED rouge) pour attribuer l'adresse physique via le logiciel ETS. Appuyez sur la touche pour mettre l'appareil en mode programmation, puis téléchargez la configuration depuis ETS.

Quels types de lampes puis-je commander ?

L'actionneur supporte les charges résistives (16 A), lampes à incandescence (10 A), lampes fluorescentes non rephasées (4 A), lampes avec alimentateurs électroniques (4 A) et moteurs (10 A). Il n'est pas adapté aux lampes fluorescentes rephasées et lampes à décharge.

Que faire si la LED ne s'allume pas ?

Vérifiez la présence de la tension du bus KNX. L'actionneur est alimenté par le bus, sans tension bus il ne fonctionne pas. Vérifiez les connexions et le câblage du bus.

Comment utiliser la fonction de temporisation escalier ?

La fonction temporisation escalier est configurable via ETS. Vous pouvez régler la durée de temporisation et activer un préavis avant extinction. L'actionneur éteindra automatiquement la charge après le délai paramétré.

Puis-je contrôler l'actionneur à distance via le bus ?

Oui, l'actionneur reçoit des commandes de commutation depuis des dispositifs de commande ou capteurs du système KNX via le bus. Il envoie également des informations d'état sur le bus.

Quelle est la différence entre les contacts NO et NF ?

Le contact NO (Normalement Ouvert) se ferme lorsque le relais est activé, le contact NF (Normalement Fermé) s'ouvre. À l'état de repos, NO est ouvert et NF est fermé. Le contact de sortie est un inverseur commun.

Comment réinitialiser l'appareil ?

Pour réinitialiser l'adresse physique, utilisez la touche de programmation. Pour rétablir les paramètres d'usine, consultez le manuel technique. En cas de chute de tension bus, le comportement est paramétrable via ETS.

Que signifie la LED ambre ?

La LED ambre indique la localisation nocturne. Elle permet de repérer l'appareil dans l'obscurité. Elle est allumée lorsque la tension bus est présente.

L'actionneur est-il compatible avec d'autres marques KNX ?

Oui, l'actionneur est certifié KNX/EIB et peut être intégré dans tout système KNX, quelle que soit la marque des autres dispositifs, sous réserve de compatibilité de configuration via ETS.

MODE D'EMPLOI GW12796 Gewiss

DONNEES TECHNIQUES 25

DESCRIPTION GENERALE

L'Actionneur 1 canal 16 A KNX - encastrable - permet d'activer / désactiver une charge électrique par le biais d'un relais de 16 A muni d'1 contact de sortie en échange (1 NO/NF). La commande de commutation du relais peut arriver de dispositifs de commande ou de capteurs du système de Building Automation, grâce au bus KNX/EIB, ou bien être engendrée localement en appuyant sur le bouton frontal.

L'actionneur est alimenté par la ligne bus, et est équipé d'une LED verte pour indiquer l'état de la sortie, et d'une LED amber pour la localisation nocturne.

Le dispositif envoie sur le bus des informations sur l'etat du relais (Marche = contact NO fermé, Arrêt = contact NF ouvert) au moment de l'allumage, au moment de la réception d'une commande, et en cas de commande du bouton local.

ATTENTION: les boutons de commande local fonctionnent seulement si il y a la tension de BUS.

Fonctions

L'actionneur est configuré avec le logiciel ETS pour réaliser les fonctions enumeratedes ci-après.

Commutation:

• temporisation des lumières escalier, avec possibilité de régler la durée de la temporisation via bus
• temporisation des lumières escalier, avec fonction de préavis avant l'extinction
  -retard de l'activation / desactivation
• clignotement

Scenarios:

• enregistrement en mémoire et activation de 8 scénarios (valeur 0-63)
• activation / désactivation de la mémorisation des scénarios par bus

Contrôles prioritaires:

• paramérisation de la valeur des relais de sortie à la fin du forçage

Commande de blocage:

• paramétrisation de la valeur objecte de blocage, et de la valeur du relais de sortie à la fin du blocage

Fonctions logiques:

• opération logique AND/NAND/OR/NOR, avec objet de commande et résultat de l'opération logique
• opérations logiques AND/NAND/OR/NOR/XOR/XNOR jusqu'à 4 entrées logiques

DESCRIPTION GENERALE

Etat de la sortie:

• envoi sur bus paramétrable

Fonctions de sécurité:

• monitorage périodique objet d'entrée

Autres fonctions:

• paramérisation du comportement sortie à la chute/au rétablissement de la tension sur bus
• paramérisation du comportement de la touche de commande locale

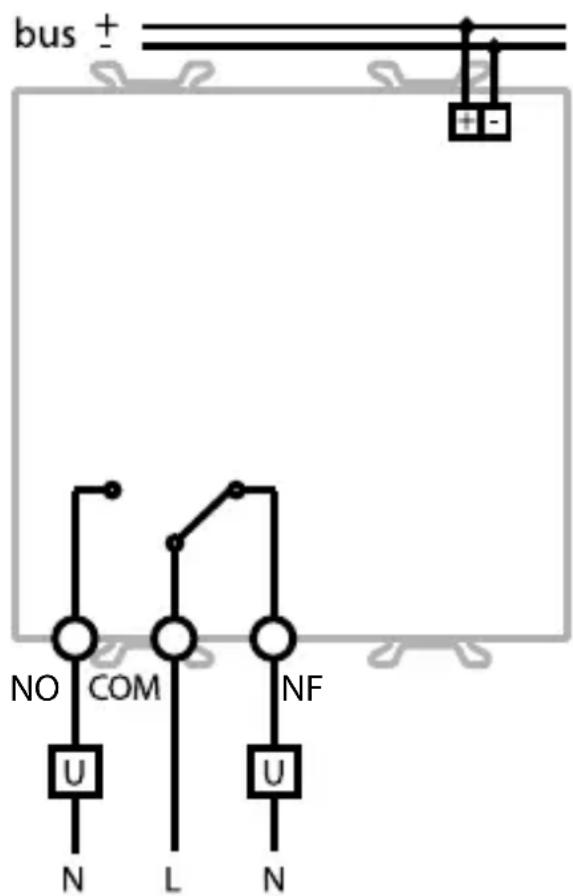

Scheme des connexions

INSTALLATION

ATTENTION : l'installation du dispositif ne doit être effectuee que par du personnel qualifie, conformement à la reglementation en vigueur et aux lignes directrices pour les installations KNX/EIB, qui sont exposées dans le Manuel Technique.

Connexions électriques

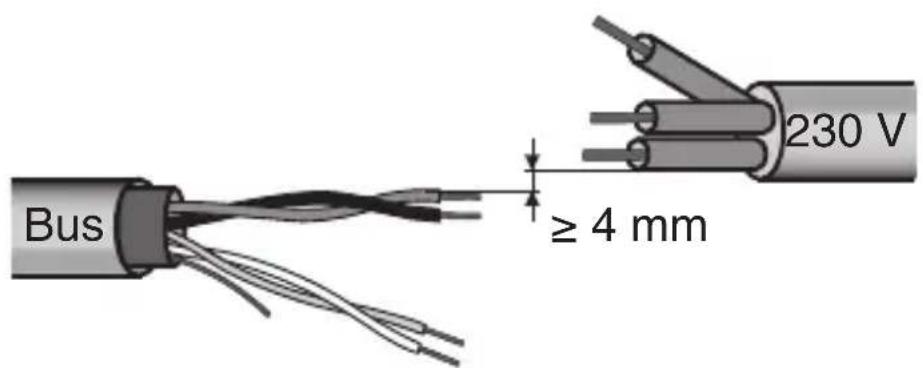

Distance minimale bus - ligne électrique

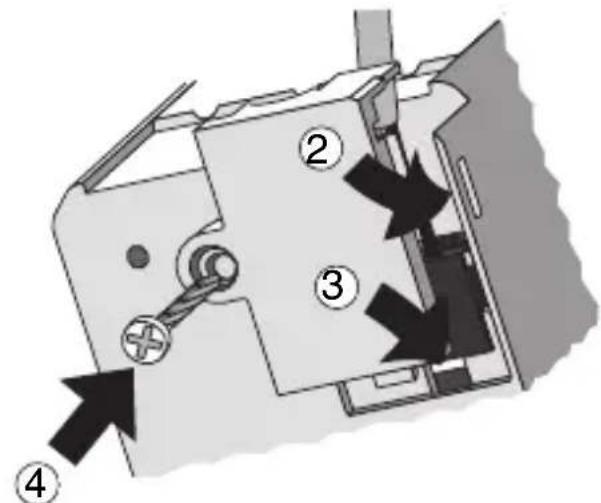

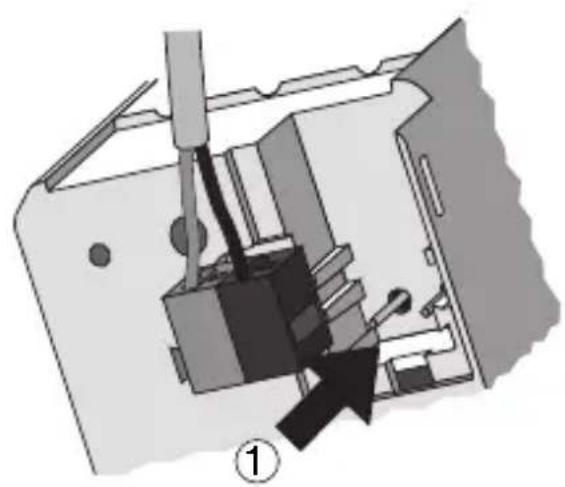

Fixation de la borne à fiche

INSTALLATION

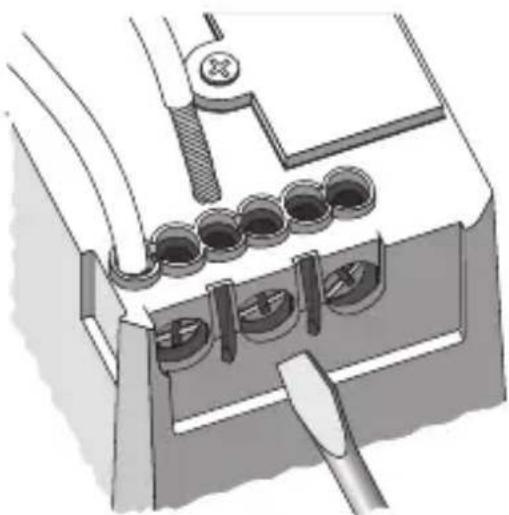

Connexion charges

Achévement

Insérer le dispositif dans un support Chorus, en faisant bien attention que le bouton de commande locale se trouve à gauche.

Compléter évientuèlement le support avec d'autres dispositifs Chorus ou avec des cache-trous, et le fixer au conteneur besoini (boîte encastrable, boîte au mur, etc.) Appliquer la plaque de finition.

Le dispositif doit être configuré avec le logiciel ETS.

Le Manuel Technique contient des informations détaillées sur les paramètres de configuration et sur leurs valeurs.

DONNÉES TECHNIQUES

Absorption du courant par le bus 5mA max

Éléments de commande

1 touche miniature de programmation adresse physique
1 bouton de commande locale du relais

Eléments d'affichage 1 LED rouge de programmation adresse physique

1 LED verte de signalisation etat sortie
1 LED amber de localisation nocturne

Eléments d'actionnement 1 relais 16 A avec contact NO/NF sans tension

Contact de sortie 1 NO/NF de 16 A (AC1) / 10 A (AC15) - 250V ca

Courant max par typologie de charge Charge résistive: 16 A

Lampes à incandescence: 10 A

Lampes fluorescentes non rephasées: 4 A

Lampes fluorescentes avec alimentateurs électroniques: 4 A

Pas adapté pour les lampes fluorescentes

rephasées et les lampes à décharge, pour la commande desquelles on recommende d'utiliser un relais d'appui.

Moteurs et motoréducteurs: 10 A

Milieu d'utilisation A l'intérieur, lieux secs

Température de fonctionnement -5 ÷ +45 °C

Température de stockage -25 ÷ +70 °C

Humidité relative Max. 93% (sans condensation)

Connexion au bus Borne à fiche, 2 pin Ø 1 mm

Connexions electriques Bornes à vis, section max. câbles: 4 mm

Degré de protection IP20

Dimension 2 modules Chorus

Normes de reference

Directive basse tension 2006/95/CE

Directive compatibilité electromagnétique

2004/108/CE

EN50428, EN50090-2-2

Certifications

KNX/EIB
