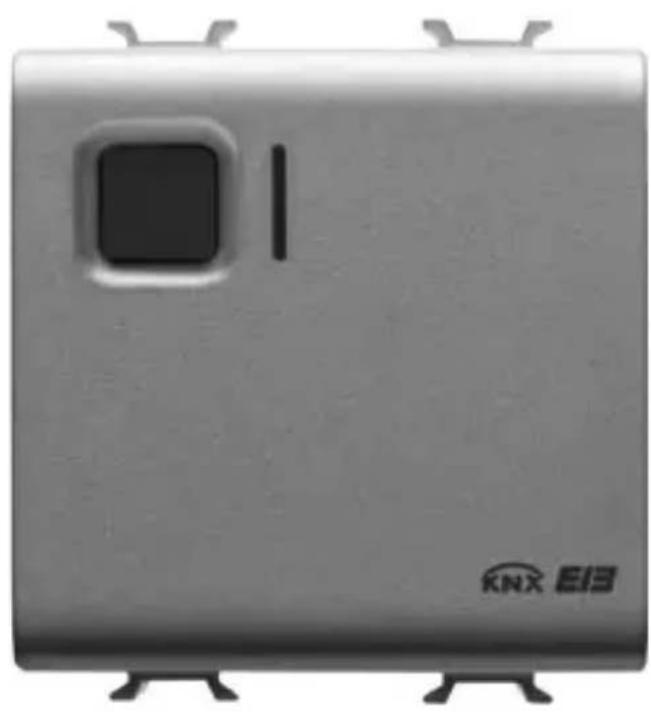

Tipo di prodotto	Attuatore 1 canale 16 A KNX da incasso
Marca	Gewiss
Modello	GW12796
Categoria	Casa intelligente
Alimentazione	Bus KNX (corrente assorbita 5 mA max)
Contatto di uscita	1 contatto NA/NC 16 A (AC1) / 10 A (AC15) - 250 V~
Elementi di comando	1 tasto mini di programmazione indirizzo fisico, 1 pulsante di comando locale del relè
Display	LED rossa (programmazione), LED verde (stato uscita), LED ambra (localizzazione notturna)
Temperatura di funzionamento	-5 a +45 °C
Temperatura di stoccaggio	-25 a +70 °C
Umidità relativa	Max. 93% (senza condensa)
Grado di protezione	IP20
Dimensioni	2 moduli Chorus (larghezza ~36 mm)
Norme	EN50428, EN50090-2-2
Certificazioni	KNX/EIB
Funzioni principali	Commutazione, temporizzazione scala, scenari (fino a 8), controlli prioritari, comando di blocco, funzioni logiche AND/OR/NOR/XOR, monitoraggio periodico
Installazione	Da personale qualificato, in un supporto Chorus, connessione al bus KNX e al carico
Connessioni	Bus: morsetto a spina 2 pin Ø 1 mm; Uscita: morsetti a vite sezione max 4 mm²
Tipi di carico compatibili	Resistivo 16 A, incandescenza 10 A, fluorescente non compensata 4 A, con alimentatori elettronici 4 A, motori 10 A

Domande frequenti - GW12796 Gewiss

Come installare l'attuatore GW12796?

L'installazione deve essere eseguita da personale qualificato. Inserire il dispositivo in un supporto Chorus posizionando il pulsante di comando locale a sinistra. Collegare il bus KNX tramite il morsetto a spina e il carico tramite i morsetti a vite. Applicare la placca di finitura. La configurazione viene effettuata con il software ETS.

Come configurare l'indirizzo fisico con ETS?

Utilizzare il tasto mini di programmazione (LED rosso) per assegnare l'indirizzo fisico tramite il software ETS. Premere il tasto per mettere il dispositivo in modalità programmazione, quindi scaricare la configurazione da ETS.

Quali tipi di lampade posso comandare?

L'attuatore supporta carichi resistivi (16 A), lampade a incandescenza (10 A), lampade fluorescenti non compensate (4 A), lampade con alimentatori elettronici (4 A) e motori (10 A). Non è adatto per lampade fluorescenti compensate e lampade a scarica.

Cosa fare se il LED non si accende?

Verificare la presenza della tensione del bus KNX. L'attuatore è alimentato dal bus, senza tensione bus non funziona. Verificare le connessioni e il cablaggio del bus.

Come utilizzare la funzione di temporizzazione scala?

La funzione temporizzazione scala è configurabile tramite ETS. È possibile regolare la durata della temporizzazione e attivare un preavviso prima dello spegnimento. L'attuatore spegnerà automaticamente il carico dopo il ritardo impostato.

Posso controllare l'attuatore a distanza tramite il bus?

Sì, l'attuatore riceve comandi di commutazione da dispositivi di comando o sensori del sistema KNX tramite il bus. Invia anche informazioni di stato sul bus.

Qual è la differenza tra i contatti NA e NC?

Il contatto NA (Normalmente Aperto) si chiude quando il relè è attivato, il contatto NC (Normalmente Chiuso) si apre. A riposo, NA è aperto e NC è chiuso. Il contatto di uscita è un invertitore comune.

Come resettare il dispositivo?

Per resettare l'indirizzo fisico, utilizzare il tasto di programmazione. Per ripristinare le impostazioni di fabbrica, consultare il manuale tecnico. In caso di caduta della tensione bus, il comportamento è parametrizzabile tramite ETS.

Cosa significa il LED ambra?

Il LED ambra indica la localizzazione notturna. Permette di individuare il dispositivo al buio. È acceso quando la tensione bus è presente.

L'attuatore è compatibile con altre marche KNX?

Sì, l'attuatore è certificato KNX/EIB e può essere integrato in qualsiasi sistema KNX, indipendentemente dalla marca degli altri dispositivi, salvo compatibilità di configurazione tramite ETS.

MANUALE UTENTE GW12796 Gewiss

Attuatore 1 canale 16A KNX - da incasso

KNX 1 channel 16 A actuator - flush-mounted
Actionneur 1 canal 16 A KNX - encasable
Actuador de 1 canal 16 A KNX - empotable
1-Kanal Antrieb 16 A KNX - für Unterputzmontage

GW 10 796 GW 12 796 GW 14 796

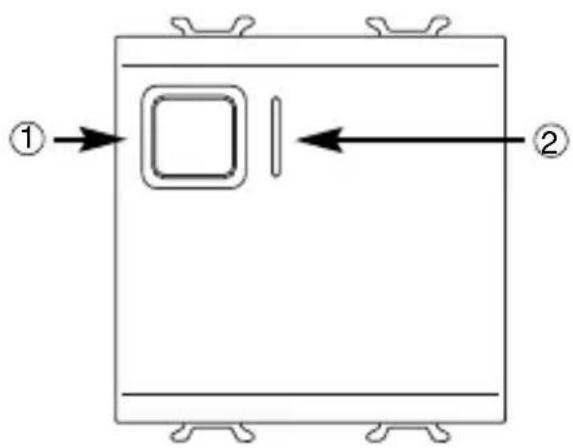

① Pulsante commande locale - Local command button - Bouton de commande locale - Pulsador mando local - Lokale Bedientaste
② LED stato uscita e localizzazione notturna - LED output status and night-time location - LED d'etat sortie et de localisation nocturne - LED estado salute y localização nocturna - LED für Status Ausgang und Nachanzeige
③ LED di programmazione indirizzo fisico - Physical address programming LED - LED de programmation adresse physique - LED deProgramming de direccion fisica - LED für Programmierung physikalische Adresse
Tastodprogrammazioneindirizzo fisico-Physical address programming button - Touche de programmation adresse physique-Tecla de programacion de direccion fisica -Taste fur Programmierung physikalische Adresse

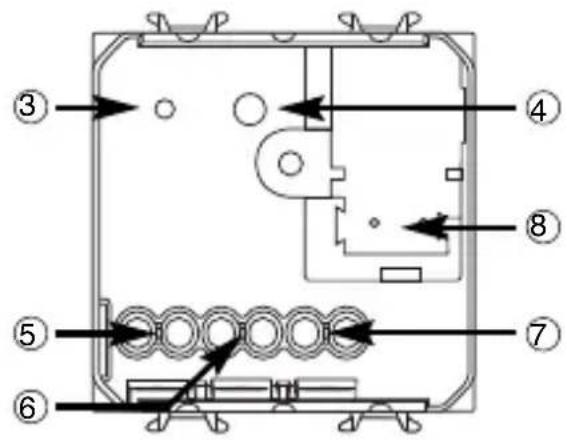

(5) Uscita NA - NO Output - Sortie NO - Salida NA - Ausgang NO
⑥ Comune - Common - Commune - Común - Allgemein
⑦ Uscita NC - NC Output - Sortie NF - Salida NC - Ausgang NC
(8) Terminali bus - Bus terminals - Borniers bus - Terminales bus - Busterminale

INDICE

pag.

DESCRIZIONEGENERALE 4

INSTALLAZIONE 6

PROGRAMMAZIONE CON SOFTWARE ETS 8

DATI TECNICI 9

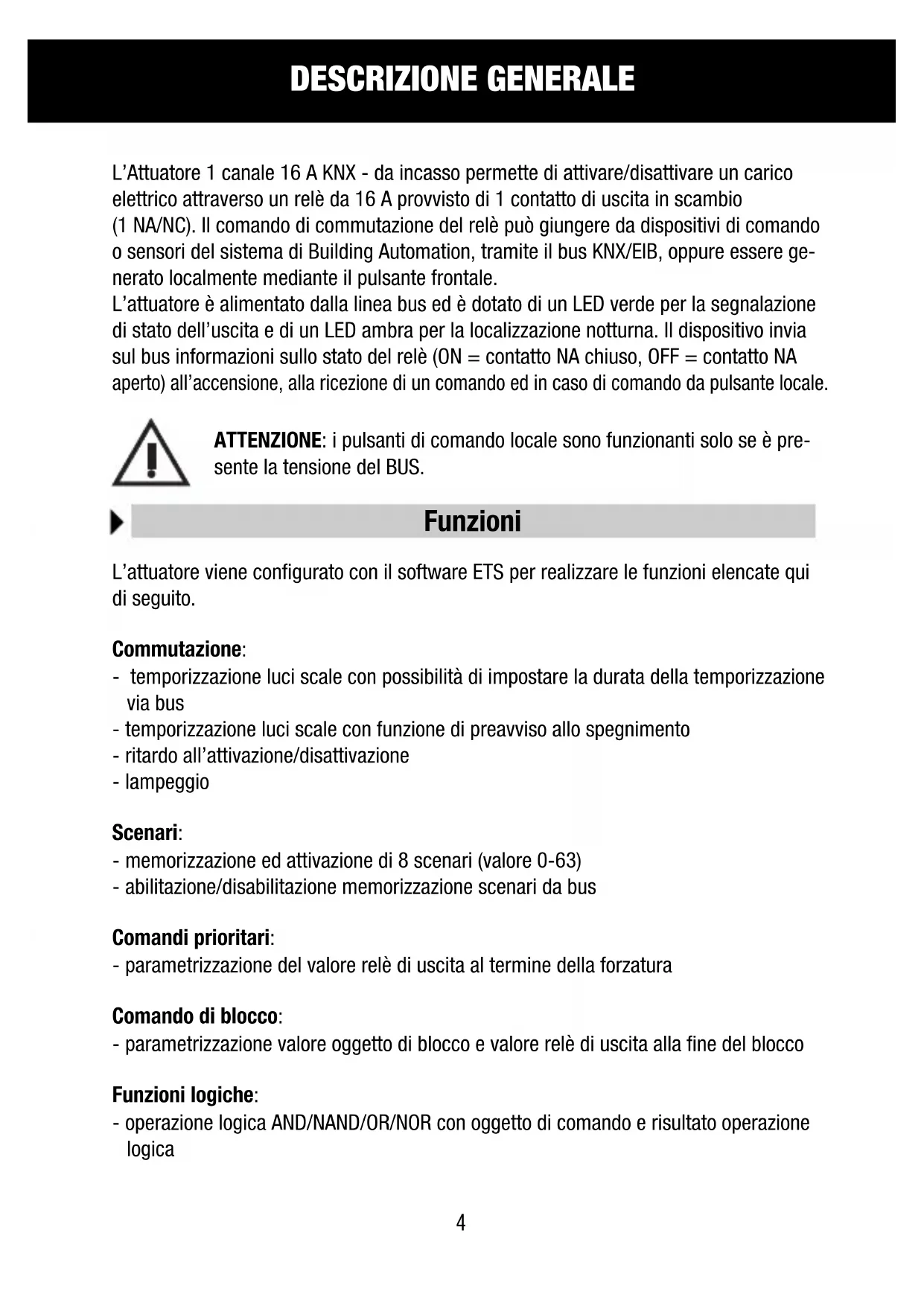

DESCRIZIONE GENERALE

L'Attuatore 1 canale 16 A KNX - da incasso permette di attivare/disattivare un carico elettricoattraverso un relèda 16 A provvisto di 1 contatto di uscita in scambio (1 NA/NC). Il lavoro di commutazione del relèpuò giungere da dispositivi di lavoro o sensori del sistema di Building Automation, tramite il bus KNX/EIB, oppure essere generato localmente mediante il pulsante frontale.

L'attuator è alimentato alla linea bus ed è dotato di un LED verde per la segnalazione di stato dell'uscita e di un LED ambra per la localizzazione notturna. Il disposativo invia sul bus informazioni sullo stato del relè (ON = fatto NA chiuso, OFF = fatto NA aperto) all'accensione, alla ricezione di un lavoro ed in caso di lavoro da pulsante locale.

ATTENZIONE: i pulsanti di lavoro locale sono funzionanti solo se è presente la tensione del BUS.

Funzioni

L'attuatorie viene configurato con il software ETS per realizzare le funzioni elencate qui di seguito.

Commutazione:

• temporizzazione luci scale con possibilità di impostare la durata della temporizzazione via bus
• temporizzazione luci scale con funzione di preavviso allo spegnimento
• ritardo all'attivazione/disattivazione
• lampeggio

Scenario:

• memorizzazione ed attivazione di 8 scenario (valore 0-63)
  -abilitazione/disabilitazione memorizzazione scenari da bus

Comandi prioritari:

• parametrizzazione del valore relè di uscita al termine della forzatura

Comando di blocco:

• parametrizzazione valore oggetto di blocco e valore relè di uscita alla fine del blocco

Funzioni logiche:

• operazione logica AND/NAND/OR/NOR con oggetto di lavoro e risultato operazione logica

DESCRIZIONE GENERALE

• operazioni logiche AND/NAND/OR/NOR/XOR/XNOR sino a 4 ingressi logici

Stato uscita:

• invio su bus parametrizzabile

Funzioni di sicurezza:

• monitoraggio periodico oggettodi ingresso

Altre funzioni:

• parametrizzazione comportamento uscita alla caduta/ripristino tensione su bus
• parametrizzazione comportamento pulsante di lavoro locale

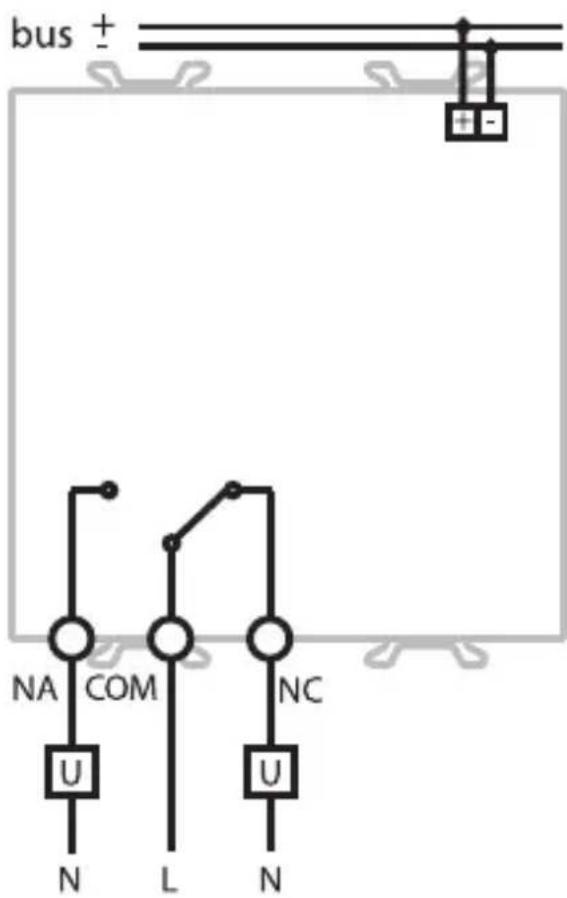

Schema connessioni

INSTALLAZIONE

ATTENZIONE: l'installazione del dispositivo deve essere effettuata esclusivamente da personale qualificato, seguito la normativa vigente e le linee guida per le installazioni KNX/EIB, che sono riportate nel Manuale Tecnico.

Concessioni elettriche

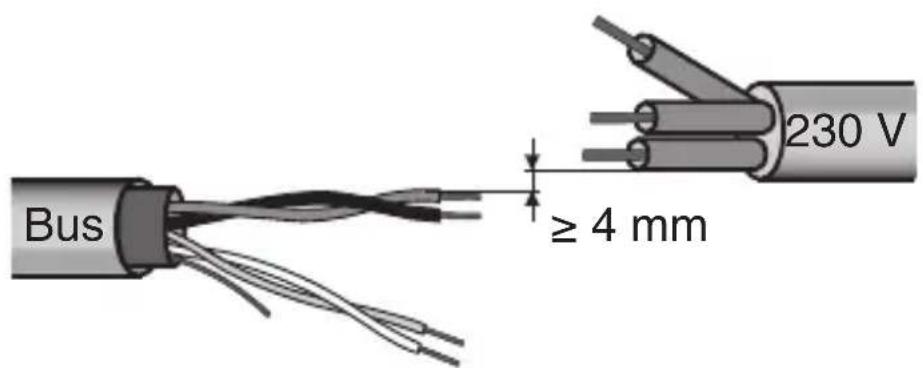

Distanza minima bus - linea elettrica

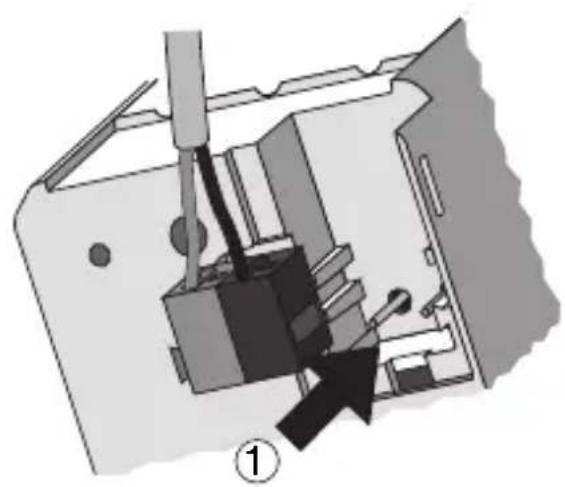

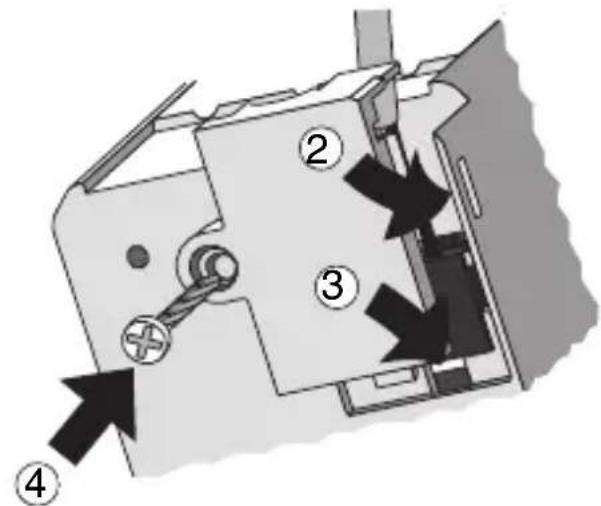

Fissaggio morsetto ad innesto

INSTALLAZIONE

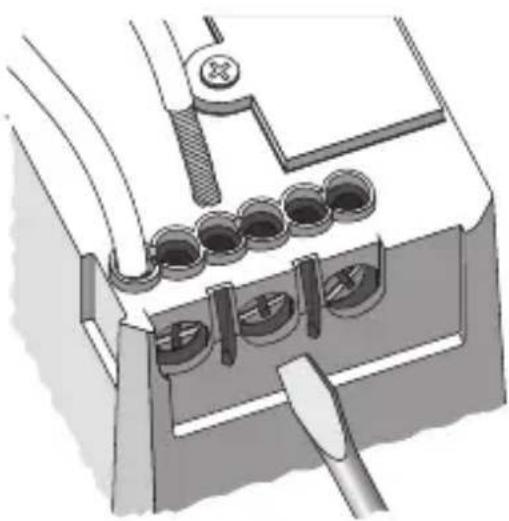

Connessione carichi

Completamento

Inserire il dispositivo in un supporto Chorus, facendo attenzione che il pulsante di commando locale si trovi in alto.

Completare eventualmente il supporto con altri dispositivi Chorus o coprifici e fissarlo al contentitore prescelto (scatola da incasso, scatola da parete, etc.).

Applicare la placca di finitura.

PROGRAMMAZIONE CON SOFTWARE ETS

Il disposativo deve essere configurato con il software ETS.

Informazioni dettagliate sui parametri di configurazione e sui loro valori sono contente nel Manuale Tecnico.

Comunicazione Bus KNX/EIB

Alimentazione Tramite bus KNX/EIB, 29 V dc SELV

Cavo bus KNX/EIB TP1

Assorbimento corrente dal bus 5 mA max

Elementi di lavoro 1 tasto miniatura di programmazione

indirizzo fisico

1 pulsante di lavoro locale del relè

Elementi di visualizzazione 1 LED rosso di programmazione indirizzo fisico

1 LED verde di segnalazione stato uscita

1 LED ambra di localizzazione notturna

Elementi di attuazione 1 relè 16 A con contatto NA/NC libero

da tensione

Contatto di uscita 1 NA/NC da 16 A (AC1) / 10 A (AC15) - 250 V ac

Corrente max per tipologia di carico Carico resistivo: 16 A

Lampade a incandescenza: 10 A

Lampade fluorescenti non rifasate: 4 A

Lampade fluorescenti con alimentatori

elettronici: 4 A

Non adatto per lampade fluorescenti rifasate e

per lampade a scarica, per il dato delle

qualisi racomanda I'uso del relle di appoggio

Ambiente di utilizzo Interno, luoghi asciutti

Temperatura di funzionamento -5 ÷ +45^ C

Temperatura di stoccaggio -25 ÷ +70^ C

Umidità relativa Max 93% (non condensante)

Connessione al bus Morsetto ad innesto, 2 pin 1 mm

Connessioni elettriche Morsetti a vite,sezione max cavi:4 mm

Grado di protezione

Dimensione

Riferimenti normativi

IP20

2 moduli Chorus

Direttiva bassa tensione 2006/95/CE

Direttiva compatibilità elettromagnetica

2004/108/CE

EN50428, EN50090-2-2

Certificazioni

KNX/EIB

CONTENTS

page

GENERAL DESCRIPTION 12

INSTALLATION 14

Ai sensi dell'articolo 9 comma 2 della Direttiva Europea 2004/108/CE e dell'articolo R2 comma 6 della Decisione 768/2008/CE si informa che responsabile dell'immissione del prodotto sul mercato Comunitario è:
