Tipo di prodotto	Attuatore per comando motore 1 canale 6 A KNX
Marca	Gewiss
Modello	GW14797
Categoria	Casa intelligente
Alimentazione	Bus KNX, 29 V cc SELV
Corrente assorbita (bus)	8 mA max
Uscite	2 relè NA, 8 A (cosφ=1), 250 V ca; motori 6 A (EN60669-2-1)
Dimensioni	2 moduli Chorus (36 mm di larghezza)
Peso	Circa 100 g
Temperatura di funzionamento	-5 a +45 °C
Temperatura di stoccaggio	-25 a +70 °C
Umidità relativa	Max. 93 % (senza condensa)
Grado di protezione	IP20
Connessione bus	Morsetto a spina 2 poli Ø 1 mm
Connessioni elettriche	Morsetti a vite, sezione max. 4 mm²
Elementi di comando	1 tasto programmazione indirizzo fisico, 2 pulsanti comando locale
Elementi di visualizzazione	1 LED rosso (programmazione), 2 LED verdi (stato uscite), 2 LED ambra (localizzazione notturna)
Funzioni principali	Comando salita/discesa/arresto, regolazione lamelle, posizione relativa, scenari (8), priorità, blocco, allarmi (3 sensori), informazioni di stato
Configurazione	Software ETS (KNX)
Installazione	Da personale qualificato, su supporto Chorus, rispetto norme KNX
Manutenzione	Nessuna manutenzione specifica; mantenere pulito e asciutto
Sicurezza	Rispettare le direttive bassa tensione e CEM; installazione fuori tensione
Ricambi e riparabilità	Non applicabile (dispositivo sigillato)
Norme	EN50428, EN50090-2-2, certificazioni KNX

Domande frequenti - GW14797 Gewiss

Come installare l'attuatore GW14797 ?

L'installazione deve essere eseguita da personale qualificato. Inserire il dispositivo in un supporto Chorus, con i pulsanti di comando locale a sinistra. Fissare il supporto al contenitore (scatola da incasso o muro) e applicare la piastra di finitura. Rispettare le distanze minime bus-linea elettrica e collegare i carichi secondo lo schema fornito.

Come configurare l'attuatore?

La configurazione viene effettuata con il software ETS (Engineering Tool Software) tramite il bus KNX. È necessario assegnare un indirizzo fisico (pulsante di programmazione + LED rosso) e quindi parametrizzare gli oggetti di comunicazione e le funzioni (scenari, allarmi, ecc.) secondo il manuale tecnico.

Quali sono le funzioni di comando disponibili?

L'attuatore consente il comando salita/discesa/arresto, la regolazione delle lamelle, il comando in posizione relativa (0-100%), la regolazione automatica della posizione delle lamelle e la gestione di scenari (8 massimo).

Come utilizzare i pulsanti di comando locale?

I due pulsanti frontali consentono di comandare localmente la salita e la discesa della tapparella. Sono utili per test o in assenza di bus. I LED verdi indicano il movimento in corso (salita/discesa), i LED ambra servono per la localizzazione notturna.

Cosa significano i LED sul dispositivo?

Il LED rosso lampeggia durante la programmazione dell'indirizzo fisico. I due LED verdi segnalano lo stato delle uscite (salita o discesa attiva). I due LED ambra vengono utilizzati per la localizzazione notturna (illuminazione discreta).

È possibile gestire allarmi con questo attuatore?

Sì, l'attuatore gestisce fino a 3 sensori di allarme. È possibile impostare una posizione di allarme (es: chiusura completa) e un monitoraggio periodico degli oggetti di ingresso per rilevare i guasti.

Quali tipi di carichi può comandare?

Comanda motori di tapparelle, tende e persiane motorizzati (6 A max secondo EN60669-2-1) nonché carichi resistivi fino a 8 A. I due relè sono interbloccati per evitare danni al motore.

Come resettare l'attuatore?

Per resettare l'indirizzo fisico, premere il pulsante di programmazione (tasto miniaturizzato) finché il LED rosso non lampeggia. Rilasciare, quindi premere brevemente di nuovo. Il LED si spegne, l'indirizzo viene cancellato.

Qual è la tensione di alimentazione?

L'attuatore è alimentato dal bus KNX a 29 V cc SELV. Non necessita di alimentazione esterna aggiuntiva. La corrente assorbita è di 8 mA max.

Dove trovare il manuale tecnico completo?

Il manuale tecnico (44 pagine) è disponibile per il download gratuito in formato PDF su notice-facile.com. Contiene i parametri di configurazione dettagliati, gli schemi di collegamento e le istruzioni di programmazione ETS.

MANUALE UTENTE GW14797 Gewiss

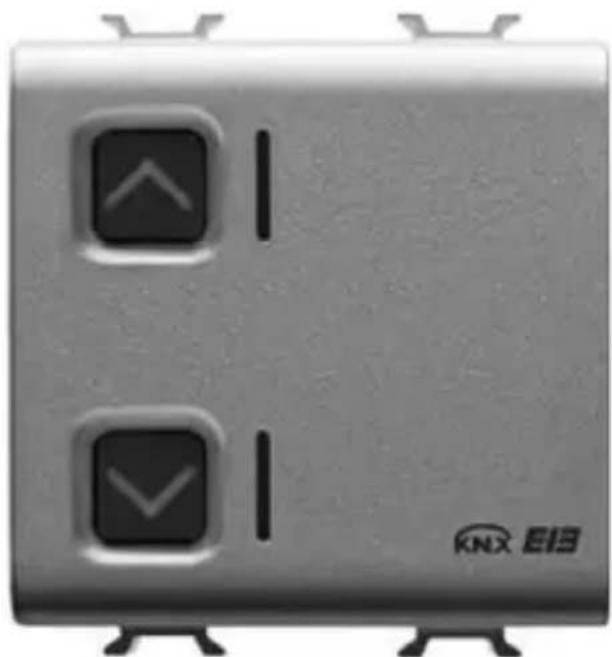

Attuatore commande motore 1 canale 6A KNX

KNX 1 channel 6A motor command actuator
Actionneur commande moteur 1 canal 6A KNX
Actuador mando motor de 1 canal 6A KNX
1-Kanal Antrieb Motorsteuerung 6A KNX

GW 10797 GW 12797 GW 14797

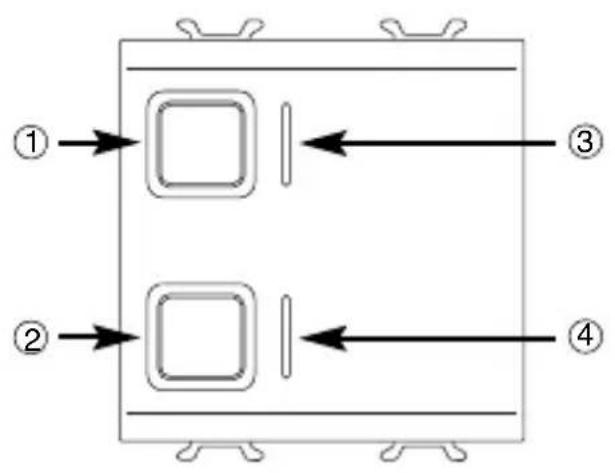

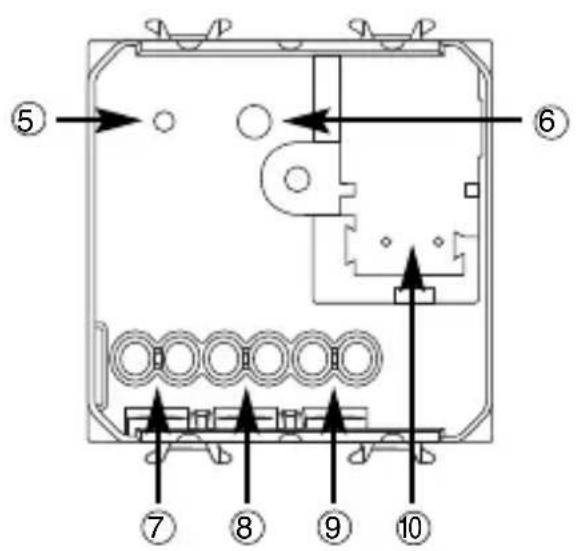

① Pulsante commande locale 1 (SU) - Local command button 1 (UP) - Bouton de commande locale 1 (HAUT) - Pulsador mando local 1 (SUBIR) - Taste lokale Steuerung 1 (AUF)
② Pulsante commande locale 2 (GIù) - Local command button 2 (DOWN) - Bouton de commande locale 2 (BAS) - Pulsador mando local 2 (BAJAR) - Taste lokale Steuerung 2 (AB)
③ LED stato uscita SU e localizzazione notturna - LED output status UP and night -time location - LED d'etat sortie HAUT et de localisation nocturne - LED estado salute SUBIR y localización nocturna - LED für Status Ausgang AUF und Nachtanzeige
④ LED stato uscita GIù e localizzazione notturna - LED output status DOWN and night -time location - LED d'etat sortie BAS et de localisation nocturne - LED estado salute BAJAR y localización nocturna - LED für Status Ausgang AB und Nachtanzeige
⑤ LED di programmazione indirizzo fisico - Physical address programming LED - LED de programmation adresse physique - LED deProgramming direccion fisica - LED fur Programmierung physikalische Adresse
Tastodiplogramazioneindirizzo fisico-Physical address programming button Touche de programmation adresse physique-Tecla de programacion direc tion fisica-Taste fur Programmierung physikalische Adresse
⑦ Uscita rele (Glu) - Output relay (DOWN) - Sortie relais (BAS) - Salida rele (BAJAR) - 7 Ausgang Relais (AB)
⑧ Uscita relè (SU) - Output relay (UP) - Sortie relais (HAUT) - Salida relé (SUBIR) - Ausgang Relais (AUF)
⑨ Comune - Common - Commun - Común - Allgemein
10 Terminali bus - Bus terminals - Borniers bus - Terminales bus - Busanschlisse

INDICE

pag.

DESCRIZIONEGENERALE 4

INSTALLAZIONE 6

PROGRAMMAZIONE CON SOFTWARE ETS 8

DATI TECNICI 9

DESCRIZIONE GENERALE

L'Attuatore commande motore 1 canale 6A KNX permette di commandare il movimento di tapparelle, tende e veneziane motorizzate. I 2 relè di uscita, uno per la salute e l'alto per la discesa, sono interbloccati per evitare danneggiamenti al motore collegato.

I comandi di movimento possono giungere da dispositivi di lavoro o sensori del sistema di Building Automation,tramite il bus KNX,oppure essere generati localmente mediante i due pulsanti frontali. L'attuatore è alimentato alla linea bus ed è dotato di 4 LED frontali: 2 verdi per la segnalazione del movimento della tapparella in corso (salita/discesa) e 2 ambra per la localizzazione notturna.

Funzioni

L'attatatoreiene configurato con il software ETS per realizzare le funzioni elencate qui di seguito.

Funzioni di lavoro:

• gestione movimento salute/disceasa/arresto
• regolazione lamelle
• lavoro di movimento in posizione relativa (0%-100%)
• regolazione automatica posizione lamelle

Scenario:

• memorizzazione ed attivazione di 8 scenario (valore 0-63)
• abilitazione/disabilitazione memorizzazione scenari da bus

Comandi prioritari:

• parametrizzazione posizione al termine della forzatura

Comando di blocco:

• parametrizzazione posizione alla fine del blocco

Allarmi:

• gestione posizione di allarme (fino a 3 sensori) e monitoraggio periodico oggetti di ingressso

Informazioni di stato:

• invio su bus parametrizzabile
• segnalazione ultimo movimento eseguito
• segnalazione posizione (0%-100%)

Altre funzioni:

• parametrizzazione comportamento uscita alla caduta/ripristino tensione su bus

DESCRIZIONEGENERALE

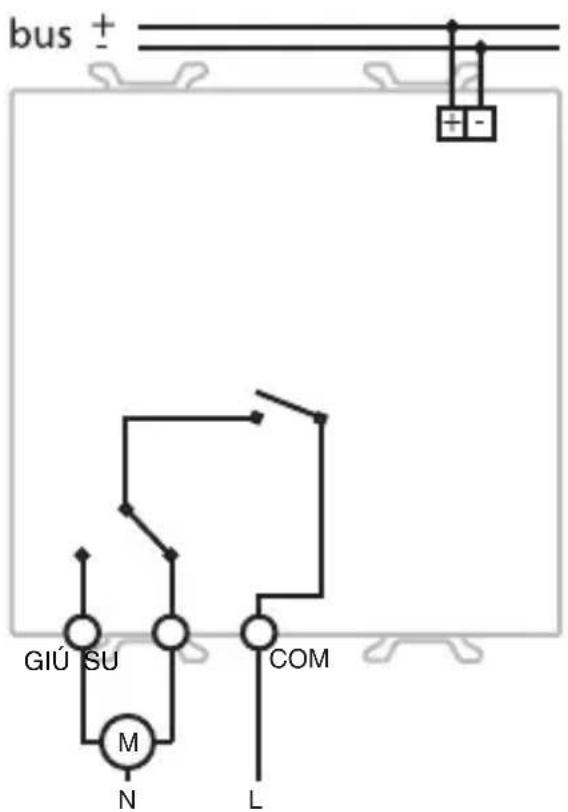

Schema connessioni

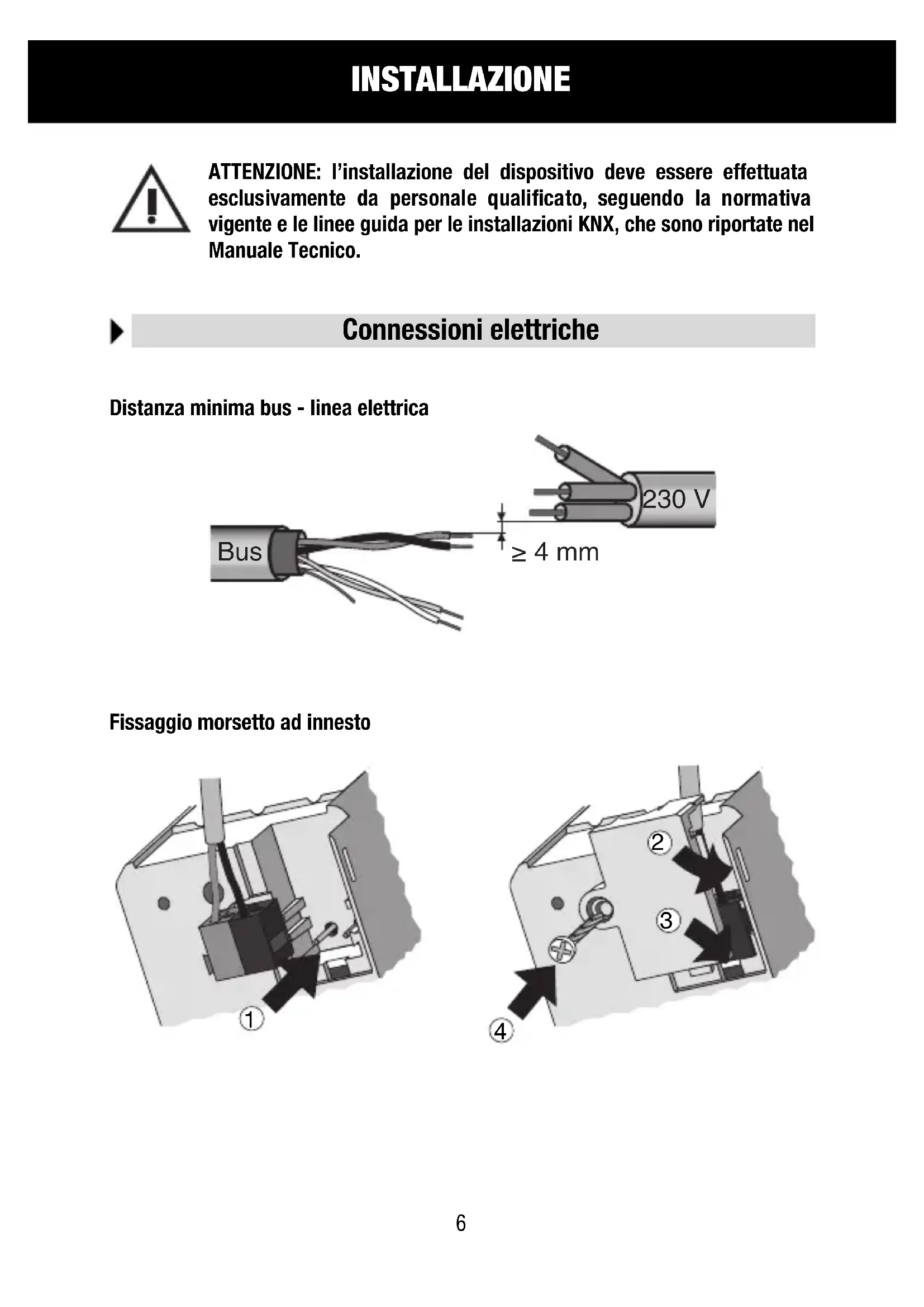

INSTALLAZIONE

ATTENZIONE: l'installazione del dispositivo deve essere effettuata esclusivamente da personale qualificato, seguito la normativa vigente e le linee guida per le installazioni KNX, che sono riportate nel Manuale Tecnico.

Concessioni elettriche

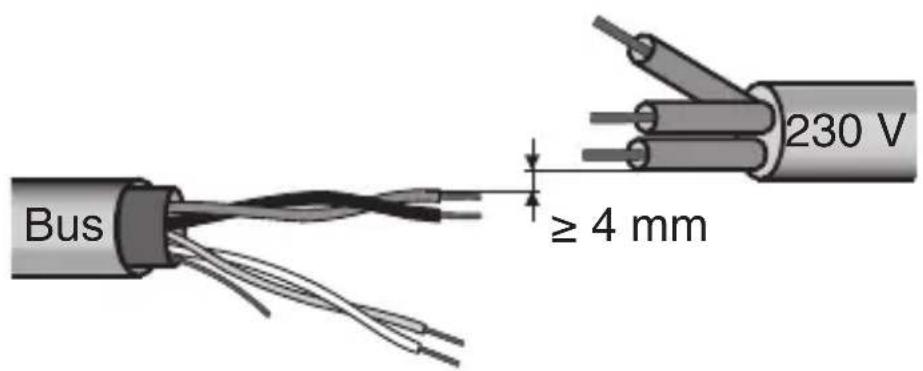

Distanza minima bus - linea elettrica

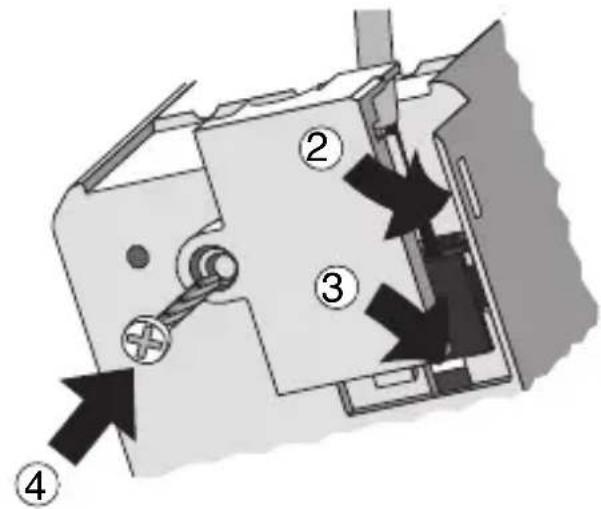

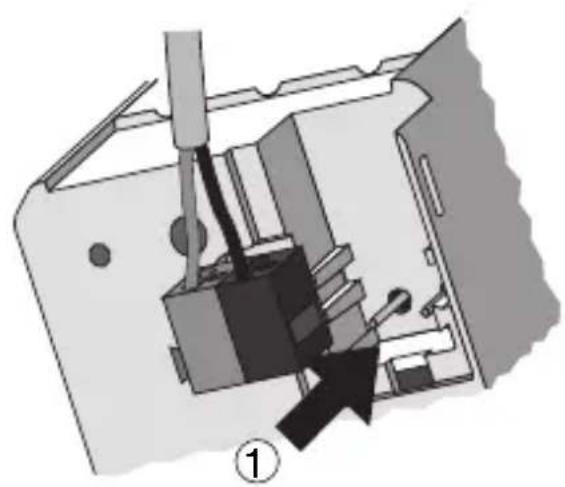

Fissaggio morsetto ad innesto

INSTALLAZIONE

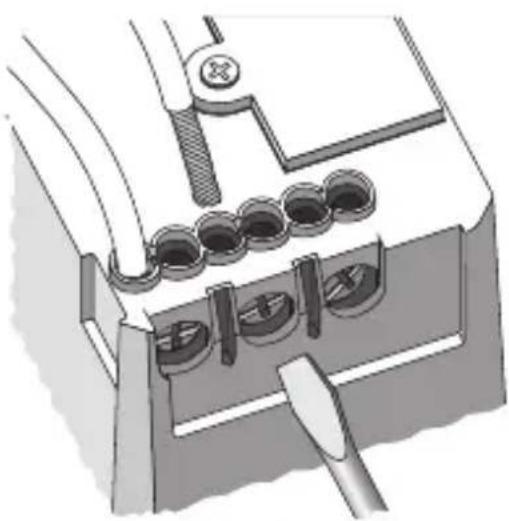

Connessione carichi

Completamento

Inserire il disposativo in un supporto Chorus, facendo attenzione che i pulsanti di lavoro locale si trovino a sinistra.

Completare eventualmente il supporto con altri dispositivi Chorus o coprifori e fissarlo al contentitore prescelto (scatola da incasso, scatola da parete, etc.).

Applicare la placca di finitura.

PROGRAMMAZIONE CON SOFTWARE ETS

Il disposativo deve essere configurato con il software ETS.

Informazioni dettagliate sui parametri di configurazione e sui loro valori sono contente nel Manuale Tecnico.

Comunicazione Bus KNX

Alimentazione Tramite bus KNX, 29 V dc SELV

Cavo bus KNX TP1

Assorbimento corrente dal bus 8 mA max

Elementi di lavoro 1 tasting miniatura di programmazione indirizzo fisico

2 pulsanti di lavoro locale

Elementi di visualizzazione 1 LED rosso di programmazione indirizzo fisico

2 LED verdi di segnalazione stato uscite

2 LED ambra di localizzazione notturna

Elementi di attuazione 1 relè unipolare con fase derivata

1 relè unipolare con contatto in scambio e

fase derivata

Contatto di uscita 2 NA da 8 A (cosφ=1) - 250 V ac

Corrente max per tipologia carico Motori e motoriduttori: 6A secondo EN60669-2-1

Ambiente di utilizzo Interno, luoghi asciutti

Temperatura di funzionamento -5 ÷ +45^ C

Temperatura di stoccaggio -25 ÷ +70^ C

Umidità relativa Max 93% (non condensante)

Connessione al bus Morsetto ad innesto, 2 pin 1 mm

Connessioni elettriche Morsetti a vite, sezione max cavi: 4 mm

Grado di protezione IP20

Dimensione 2 moduli Chorus

Riferimenti normativi Direttiva bassa tensione 2006/95/CE

Direttiva compatibilità elettromagnetica 2004/108/CE

EN50428, EN50090-2-2

Certificazioni KNX
