GW12796 - Hogar inteligente Gewiss - Manual de uso y guía de instrucciones gratis

Tipo de producto	Actuador 1 canal 16 A KNX empotrable
Marca	Gewiss
Modelo	GW12796
Categoría	Hogar inteligente
Alimentación	Bus KNX (corriente absorbida 5 mA máx.)
Contacto de salida	1 contacto NO/NF 16 A (AC1) / 10 A (AC15) - 250 V~
Elementos de control	1 pulsador miniatura de programación dirección física, 1 botón de control local del relé
Indicación	LED rojo (programación), LED verde (estado salida), LED ámbar (localización nocturna)
Temperatura de funcionamiento	-5 a +45 °C
Temperatura de almacenamiento	-25 a +70 °C
Humedad relativa	Máx. 93% (sin condensación)
Grado de protección	IP20
Dimensiones	2 módulos Chorus (ancho ~36 mm)
Normas	EN50428, EN50090-2-2
Certificaciones	KNX/EIB
Funciones principales	Conmutación, temporización escalera, escenarios (hasta 8), controles prioritarios, comando de bloqueo, funciones lógicas AND/OR/NOR/XOR, monitorización periódica
Instalación	Por personal cualificado, en un soporte Chorus, conexión al bus KNX y a la carga
Conexiones	Bus: borne de enchufe 2 pin Ø 1 mm; Salida: bornes de tornillo sección máx. 4 mm²
Tipos de carga compatibles	Resistiva 16 A, incandescencia 10 A, fluorescente sin compensar 4 A, con alimentadores electrónicos 4 A, motores 10 A

Preguntas frecuentes - GW12796 Gewiss

¿Cómo instalar el actuador GW12796?

La instalación debe ser realizada por personal cualificado. Inserte el dispositivo en un soporte Chorus colocando el botón de control local a la izquierda. Conecte el bus KNX mediante la borne de enchufe y la carga mediante los bornes de tornillo. Aplique la placa de acabado. La configuración se realiza con el software ETS.

¿Cómo configurar la dirección física con ETS?

Utilice el pulsador miniatura de programación (LED rojo) para asignar la dirección física mediante el software ETS. Pulse el pulsador para poner el dispositivo en modo programación, luego descargue la configuración desde ETS.

¿Qué tipos de lámparas puedo controlar?

El actuador soporta cargas resistivas (16 A), lámparas incandescentes (10 A), lámparas fluorescentes sin compensar (4 A), lámparas con alimentadores electrónicos (4 A) y motores (10 A). No es adecuado para lámparas fluorescentes compensadas y lámparas de descarga.

¿Qué hacer si el LED no se enciende?

Verifique la presencia de la tensión del bus KNX. El actuador se alimenta del bus, sin tensión de bus no funciona. Verifique las conexiones y el cableado del bus.

¿Cómo utilizar la función de temporización escalera?

La función temporización escalera es configurable mediante ETS. Puede ajustar la duración de temporización y activar un aviso previo antes del apagado. El actuador apagará automáticamente la carga después del tiempo configurado.

¿Puedo controlar el actuador a distancia a través del bus?

Sí, el actuador recibe comandos de conmutación desde dispositivos de control o sensores del sistema KNX a través del bus. También envía información de estado al bus.

¿Cuál es la diferencia entre los contactos NO y NF?

El contacto NO (Normalmente Abierto) se cierra cuando el relé se activa, el contacto NF (Normalmente Cerrado) se abre. En estado de reposo, NO está abierto y NF está cerrado. El contacto de salida es un inversor común.

¿Cómo reiniciar el dispositivo?

Para reiniciar la dirección física, use el pulsador de programación. Para restaurar los parámetros de fábrica, consulte el manual técnico. En caso de caída de tensión del bus, el comportamiento es configurable mediante ETS.

¿Qué significa el LED ámbar?

El LED ámbar indica la localización nocturna. Permite localizar el dispositivo en la oscuridad. Está encendido cuando la tensión del bus está presente.

¿El actuador es compatible con otras marcas KNX?

Sí, el actuador está certificado KNX/EIB y puede integrarse en cualquier sistema KNX, independientemente de la marca de los otros dispositivos, sujeto a compatibilidad de configuración mediante ETS.

MANUAL DE USUARIO GW12796 Gewiss

pág.
DESCRIPCÍN GENERAL 28

INSTALLACION 30

PROGRAMACION CON SOFTWARE ETS 32

DATOS TECNICOS 33

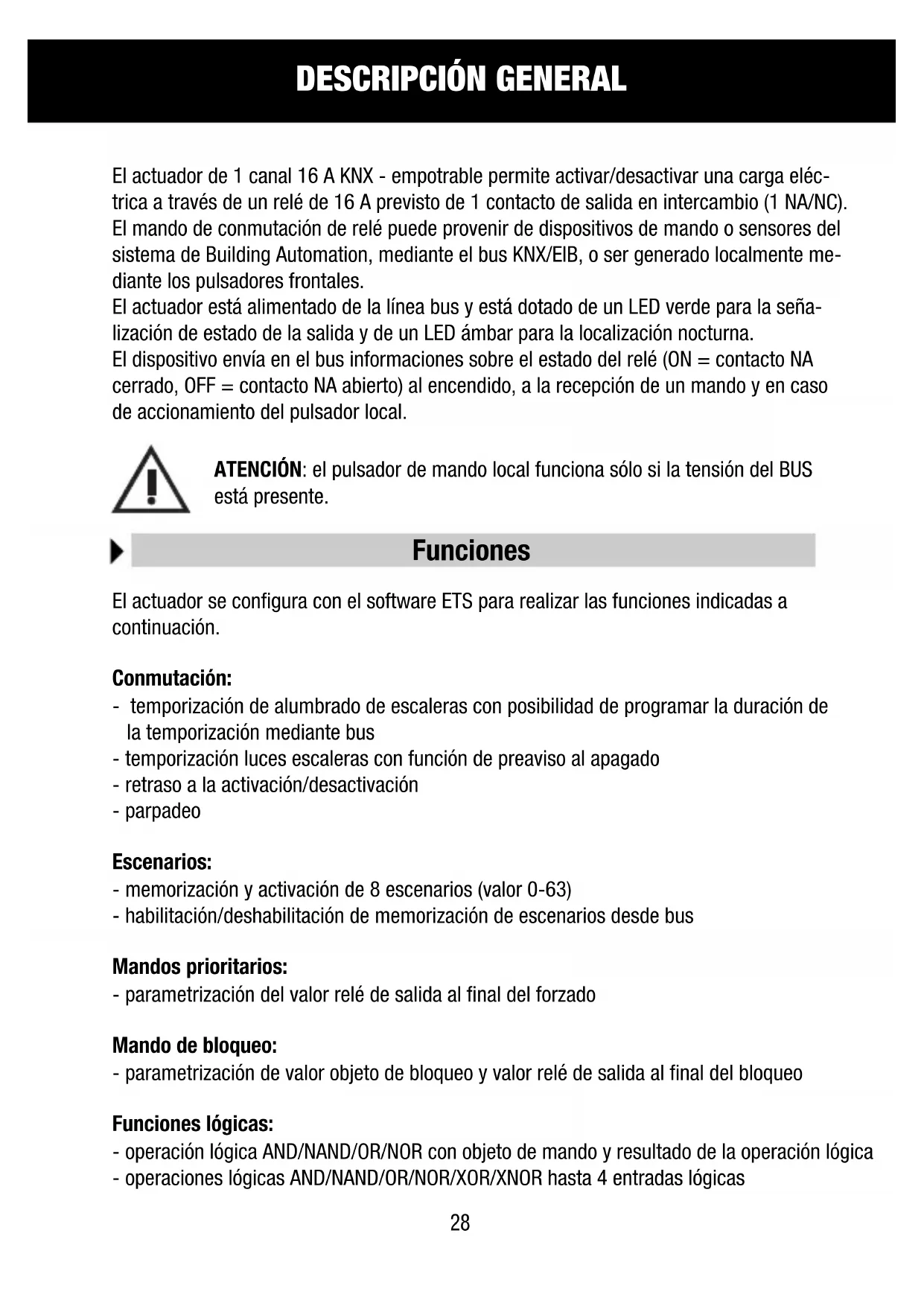

DESCRIPCION GENERAL

El actuator de 1 canal 16 A KNX - empotrable permite activar/desactivar una carga elec. trica a trovés de un relé de 16 A previsto de 1 contacto de salute en intercombio (1 NA/NC). El mando de conmutacion de relé puede provenir de dispositivos de mando o senseores del systema de Building Automation, mediante el bus KNX/EIB, o ser generationslamente mediente los pulsadores frontales.

El actuator está alimentado de la linea bus y está dotado de un LED verde para la electrónica de estado de la calidad y de un LEDámbar para la localización nocturna.

El dispositivo envía en el bus informaciones sobre el estado del relé (ON = contacto NA cerrado, OFF =contacto NA abierto) al encendido, a la recepción de un mando y en caso de acontecimiento del pulsador local.

ATENCION: el pulsador de mando local funciona solo si la tension del BUS está presente.

Funciones

El actuator se configura con el software ETS para realizar las functions indicadas a continuación.

Conmutación:

• temporizacion de alumbrado de escaleras con posibiliad de programar la duracion de la temporizacion mediante bus
• temporación luces escaleras con función de preaviso al apagado
• retraso a la activación/desactivación
• parpadeo

Escenarios:

• memorización yactivación de 8 escenarios (valor 0-63)
• habitación/deshabilitación de memorización de escenarios desde bus

Mandos prioritarios:

• parametrizacion del valor rele de calidad al final del forzado

Mando de bloqueo:

• parametrizacion de valor objeto de bloqueo y valor relé de salute al final del bloqueo

Funciones lógicas:

• operación lógica AND/NAND/OR/NOR con objeto de mando y的结果ado de la operation lógica
• operaciones lógicas AND/NAND/OR/NOR/XOR/XNOR hasta 4 entrada lógicas

DESCRIPCION GENERAL

Estado de la calidad:

• envio en bus parametrizable

Funciones de seguridad:

• monitoraje periodico del objecto de entrada

Otras unidades:

• parametrization de comportamento de salute a la caía/reajuste de la tensión en el bus
• parametrización de comportamento de las teclas
• parametrizacion de prioridad entre objetos de entrada

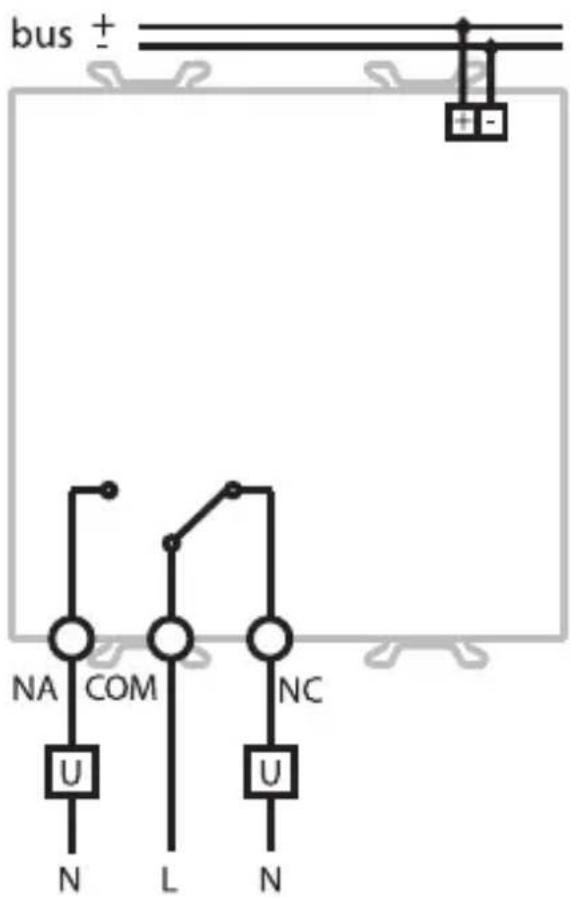

Esquema de conexión

INSTALACION

ATENCION: la instalacion del dispositivo debe efectuarse exclusivamente por personalriallicado,siguiendo la normativa vigente y las lineas guia para las instalaciones KNX/EIB,que se indican en el Manual Tecnico.

Conexiones electrolyicas

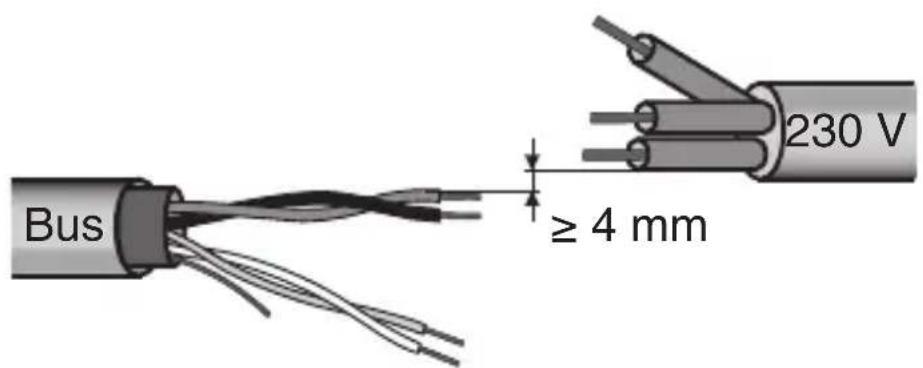

Distancia minima bus - linea electrica

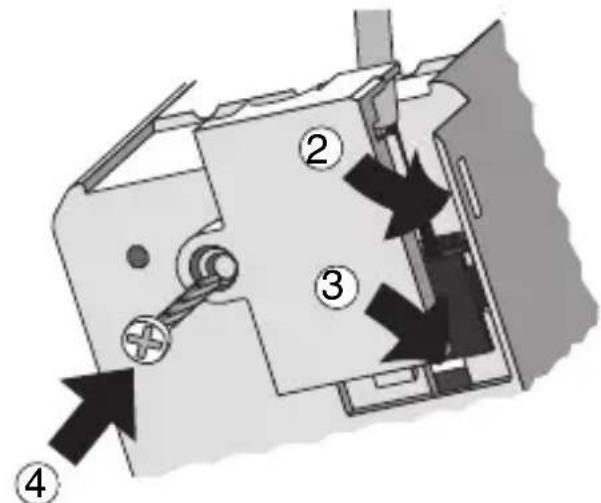

Fijación del borne de conexión

INSTALLACION

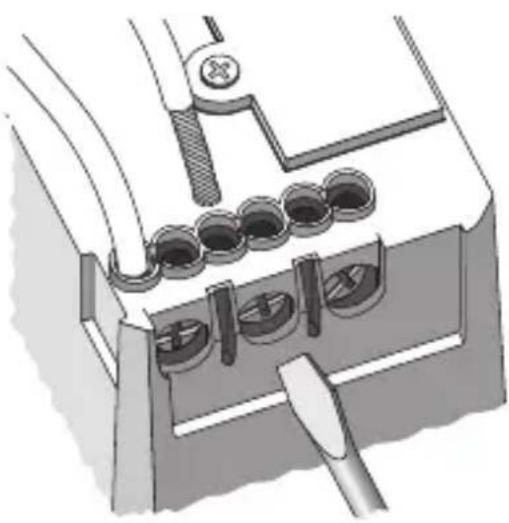

Conexión cargas

Operación de acabado

Introducir el dispositivo en un soporte Chorus, prestando atencion a que el pulsador de mando local se encuentre arriba.

Completar el soporte conOthersdispositivos Chorus o tapas ciegas y fijarlo al contentedor elegido previamente (caja empotrable, caja de pared, etc).

Aplicar la placac de acabado.

PROGRAMACION CON SOFTWARE ETS

El dispositivo debe configurarse con el software ETS.

Las informaciones detalladas de los parámetros de configuración y sus values se encontrartran contentsas en el Manual Técnico.

DATOS TÉCNICOS

Comunicación Bus KNX/EIB

Alimentación Mediente bus KNX/EIB, 29 V cc SELV

AbsorciOn de corriente desde el bus 5 mA max

Elementos de mando 1 tecla miniatura de programacion direccion fisica

1 pulsador de mando local del relé

Elementos de visualización 1 LED rojo de programación direccion fisica

1 LED verde de senalización de estado salute

1 LEDámbar de localización noctura

Elementos de actuación 1 relé 16 A con contacto NA/NC libre de tension

Contacto de salute 1 NA/NC de 16 A (AC1) / 10 A (AC15) - 250 V ac

Corrente max por tipo cargo Carga resistiva: 16 A

Lámparas de incandescencia: 10 A

Lámparas fluorescentes no compensadas: 4 A

Lámparas fluorescentes con alimentadores

electrónicos: 4 A

No apto para lámparas fluorescentes compensadas

y lamparas de descarga para el mando de las

cuales se recomienda el uso de un relié de apoyo

Motores y motorreductores: 10 A

Ambiente de uso Interno, Lugares secs

Temperatura de funciona -5 ÷ +45^ C

Temperatura de almacenaje -25 ÷ +70 °C

Humedad relativa Max 93% (no condensante)

Conexión al bus Borne de conexión, 2 pin Ø 1 mm

Conexiones electrolycas

Grado de proteccion

Dimisión

Referencias normativas

Bornes con tornillo, seccion max cables: 4mm^2

IP20

2 modulo Chorus

Directiva bajo tension 2006/95/CE

Directiva compatibilidad electromagnética

2004/108/CE

EN50428, EN50090-2-2

Certificaciones

KNX/EIB
