RXD485 - Ampli home-cinéma YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Récepteur audio
Puissance de sortie	100 W par canal (8 ohms)
Nombre de canaux	5.1 canaux
Connectivité	Bluetooth, Wi-Fi, entrées HDMI, entrées analogiques et numériques
Formats audio pris en charge	Dolby TrueHD, DTS-HD Master Audio, PCM

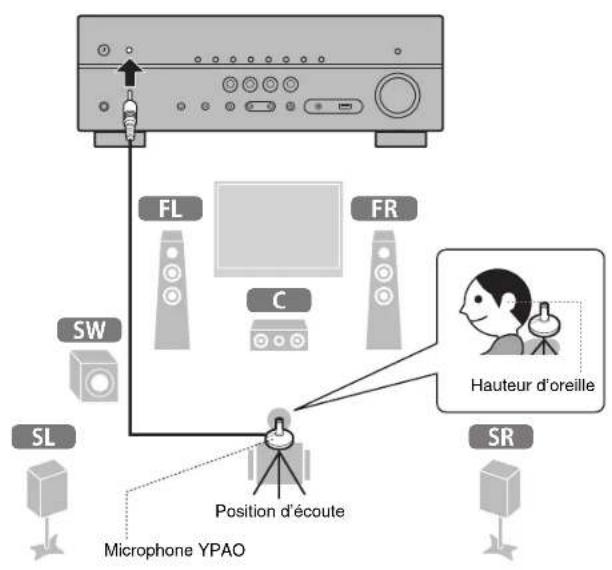

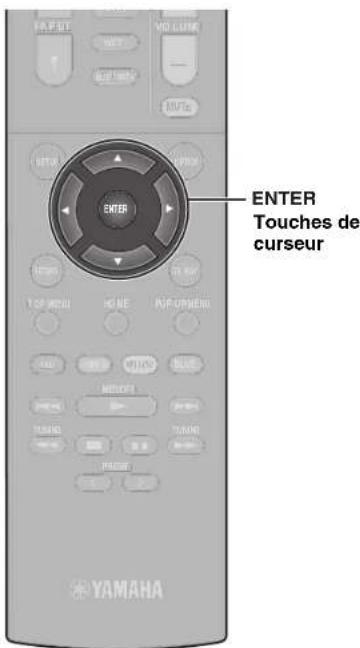

Fonctionnalités supplémentaires	Mode Eco, calibration automatique YPAO
Dimensions (L x H x P)	435 x 151 x 329 mm
Poids	7.8 kg
Consommation électrique	320 W (max), 0.1 W (veille)
Maintenance	Nettoyage régulier des grilles et des connexions, mise à jour du firmware
Sécurité	Protection contre les surcharges et les courts-circuits
Garantie	2 ans

FOIRE AUX QUESTIONS - RXD485 YAMAHA

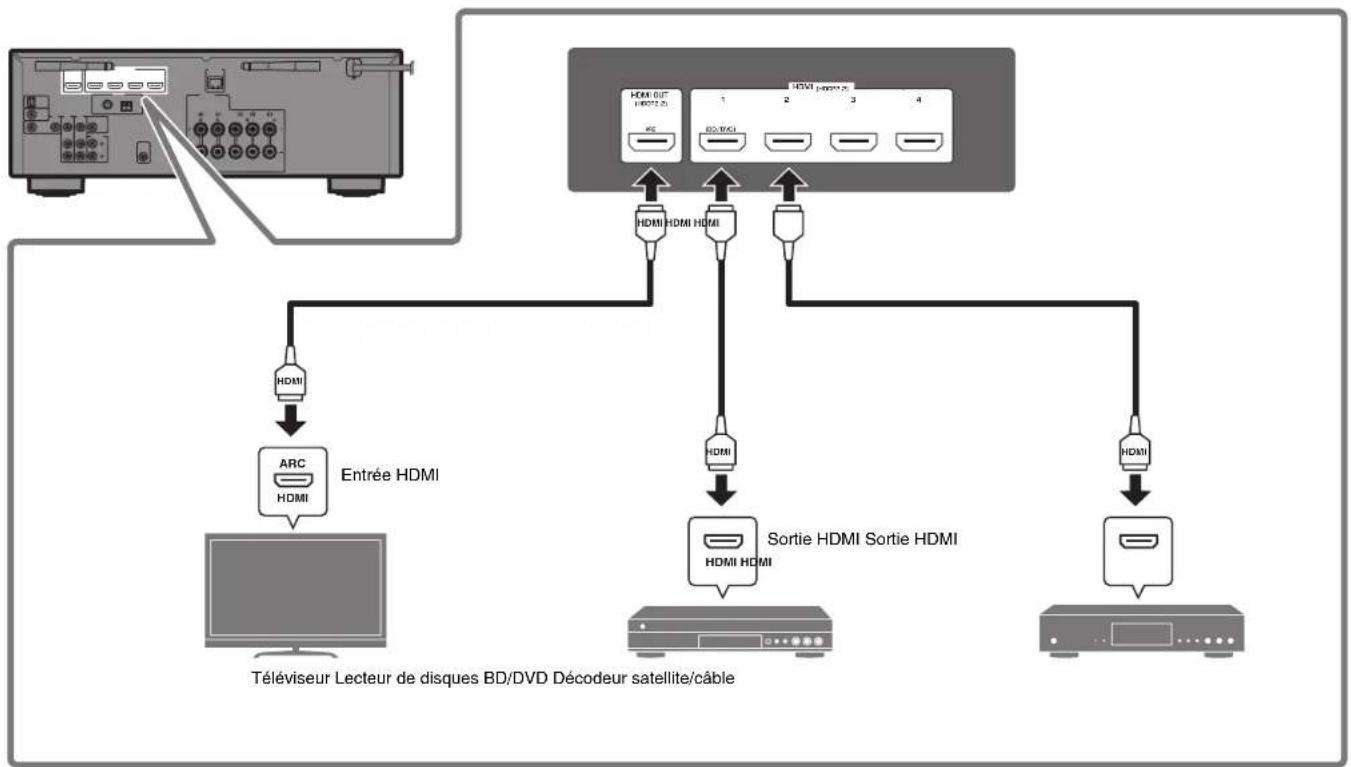

Comment connecter mon YAMAHA RXD485 à ma télévision ?

Pour connecter votre YAMAHA RXD485 à votre télévision, utilisez un câble HDMI ou un câble audio optique. Assurez-vous que la sortie audio de la télévision est réglée sur 'sortie externe' et sélectionnez la source correspondante sur le récepteur.

Pourquoi mon récepteur YAMAHA RXD485 ne s'allume-t-il pas ?

Vérifiez si le cordon d'alimentation est correctement branché et si la prise de courant fonctionne. Assurez-vous également que le bouton d'alimentation est en position 'ON'.

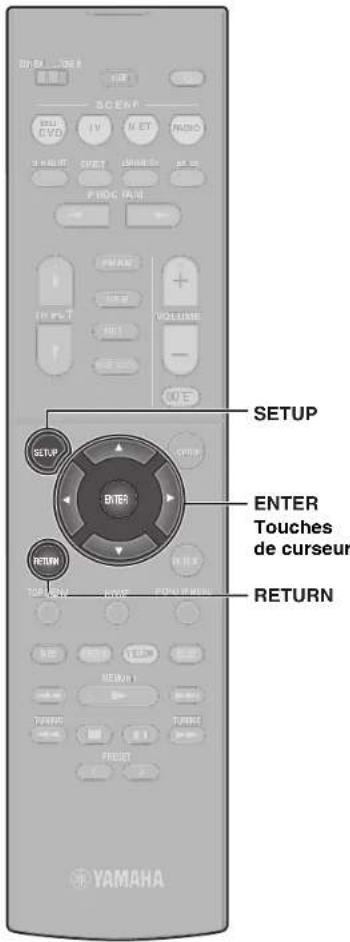

Comment régler le son sur mon YAMAHA RXD485 ?

Utilisez la télécommande pour accéder au menu des paramètres audio et ajustez le volume avec les boutons 'Volume +' et 'Volume -'. Vous pouvez également régler les basses et les aigus dans le menu des paramètres audio.

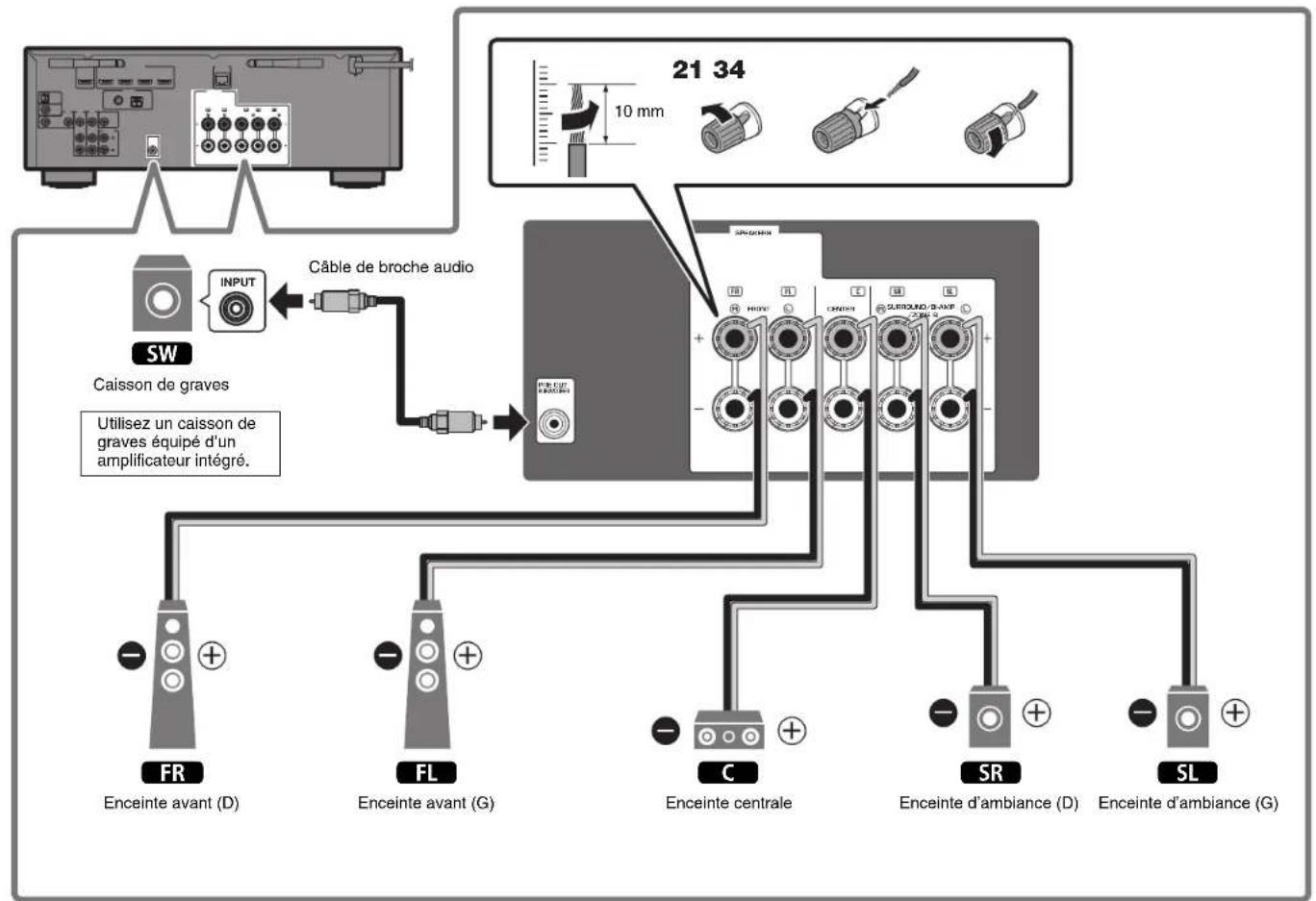

Mon YAMAHA RXD485 ne détecte pas mes haut-parleurs. Que faire ?

Vérifiez que les câbles des haut-parleurs sont correctement connectés aux bornes correspondantes sur le récepteur. Assurez-vous également que les haut-parleurs sont compatibles avec le récepteur.

Comment mettre à jour le firmware de mon YAMAHA RXD485 ?

Pour mettre à jour le firmware, allez dans le menu 'Paramètres', puis 'Mise à jour du firmware'. Suivez les instructions à l'écran pour télécharger et installer la dernière version.

Comment réinitialiser mon YAMAHA RXD485 aux paramètres d'usine ?

Pour réinitialiser votre récepteur, maintenez enfoncé le bouton 'Power' tout en débranchant et rebranchant le cordon d'alimentation. Continuez à maintenir le bouton jusqu'à ce que le récepteur redémarre et affiche 'RESET'.

Pourquoi le son est-il désynchronisé avec l'image ?

Cela peut être dû à un retard audio dans les paramètres de votre téléviseur ou de votre récepteur. Vérifiez les paramètres de synchronisation audio dans le menu de votre téléviseur et ajustez-les si nécessaire.

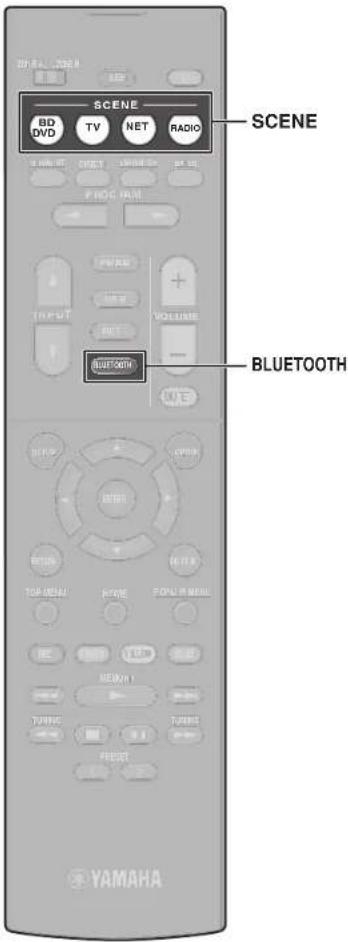

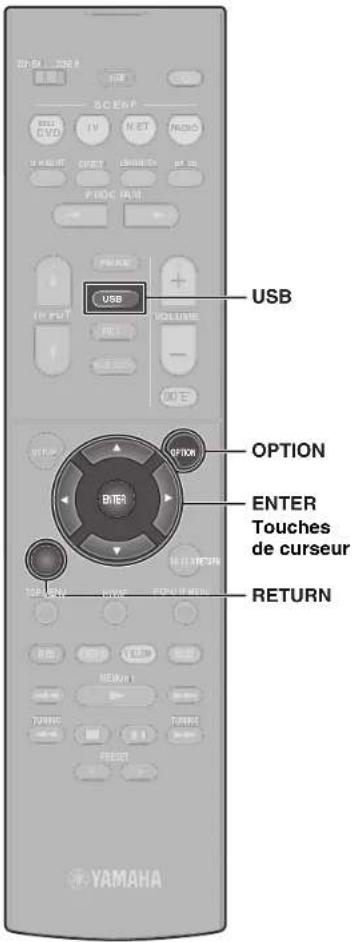

Puis-je utiliser mon YAMAHA RXD485 avec des appareils Bluetooth ?

Oui, le YAMAHA RXD485 est compatible avec les appareils Bluetooth. Activez le Bluetooth sur votre appareil et sélectionnez 'RXD485' dans la liste des appareils disponibles pour établir la connexion.

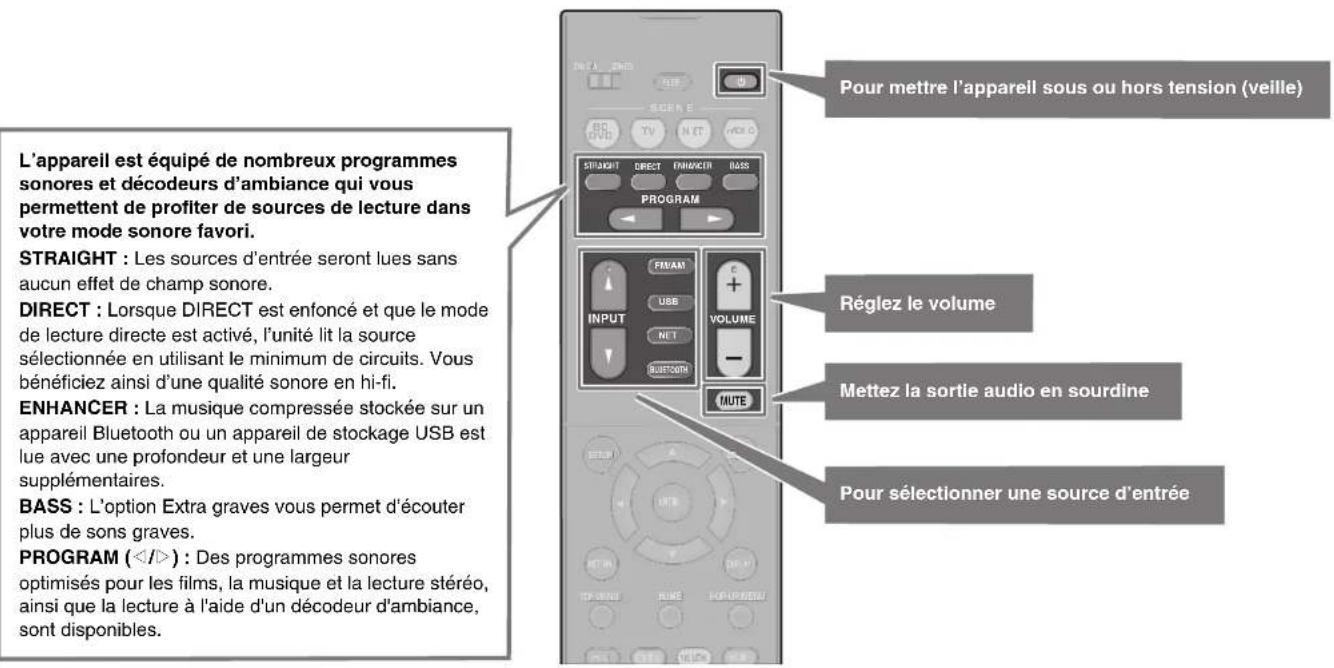

Comment changer la source audio sur mon récepteur YAMAHA RXD485 ?

Utilisez la télécommande pour appuyer sur le bouton 'Input' et sélectionnez la source audio que vous souhaitez utiliser, comme 'HDMI', 'Optique', ou 'Aux'.

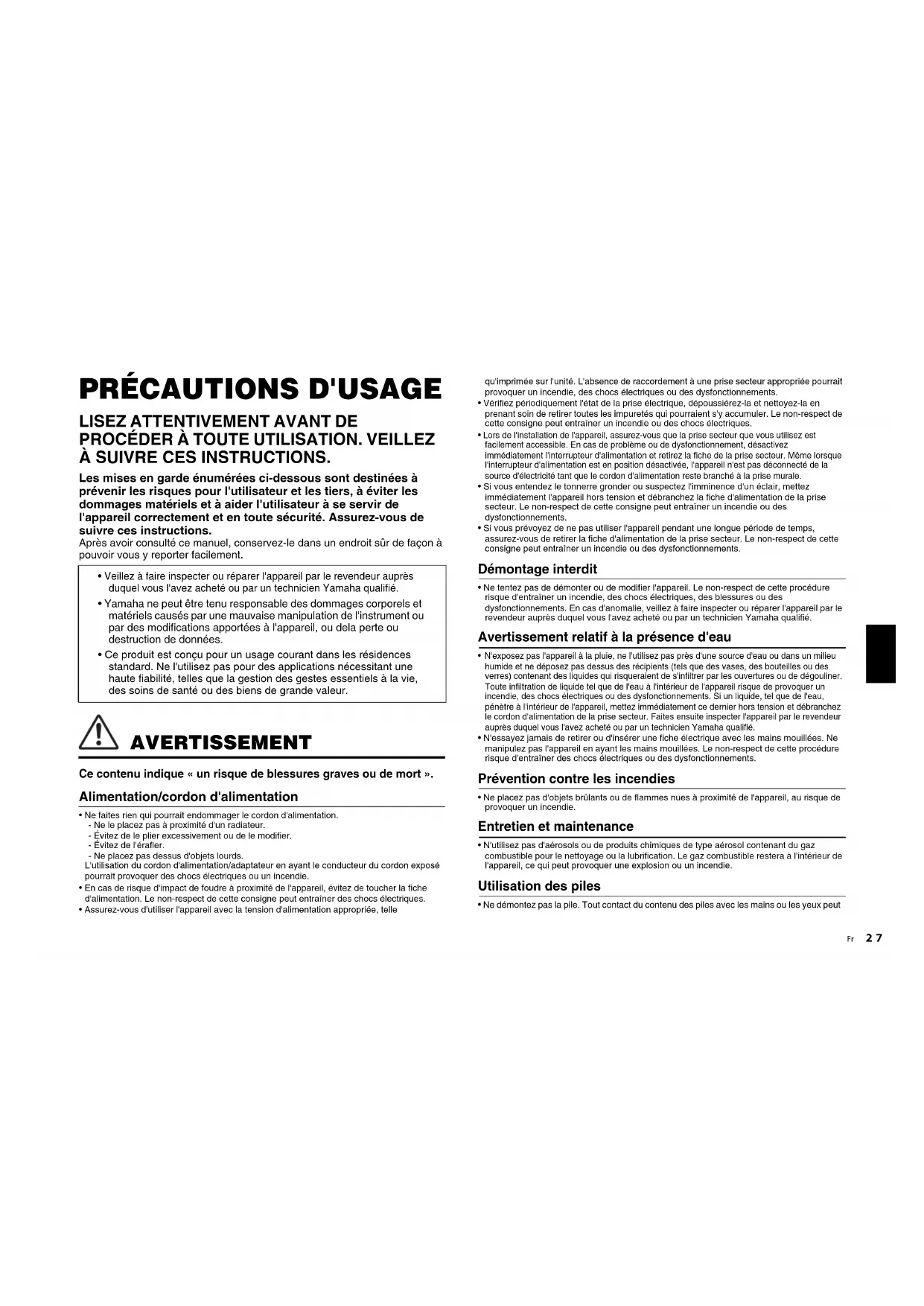

MODE D'EMPLOI RXD485 YAMAHA

Les mises en garde enumeratedes ci-dessous sont destinées à prévenir les risques pour l'utilisateur et les tiers, à évider les dommages matériels et à aider l'utilisateur à se servir de l'appareil correctement et en toute sécurité. Assurez-vous de suivre ces instructions.

Après avoir consulté ce manuel, conservez-le dans un endroit sur de façon à pouvoir vous y reporter facilement.

• Veillez à faire inspecter ou réparer l'appareil par le revendeur auprès duquel vous l'avez acheté ou par un technicien Yamaha qualifié.
• Yamaha ne peut être tenu responsable des dommages corporels et matériels causés par une mauvaise manipulation de l'instrument ou par des modifications apportées à l'appareil, ou dela perte ou destruction de données.
• Ce produit est concu pour un usage courant dans les résidences standard. Ne l'utilisez pas pour des applications nécessitant une haute fiabilité, telles que la gestion des gestes essentiels à la vie, des soins de santé ou des biens de grande valeur.

AVERTISSEMENT

Ce contenu indique « un risque de blessures graves ou de mort »

Alimentation/cordon d'alimentation

• Ne faibles rien qui pourrait endommager le cordon d'alimentation.

• Ne les personnes ne peuvent participer dans l'acid.

• Ne le placez pas a proximile d'un radiateur. - Evitez de la prier exceguement ou de la modifier.
  Evidez de la pree Evitez de Ieralf

• Ne placez pas dessus d'objets lourds.

L'utilisation du cordon d'alimentation/adaptateur en ayant le conducteur du cordon exposé pourrait provenquer des chocs électriques ou un incendie.

• En cas de risque d'impact de foudre à proximé de l'appareil, évitez de toucher la fiche
  d'allimentation. Le non-respect de cette consigne peut entrainer des chocs electriques.

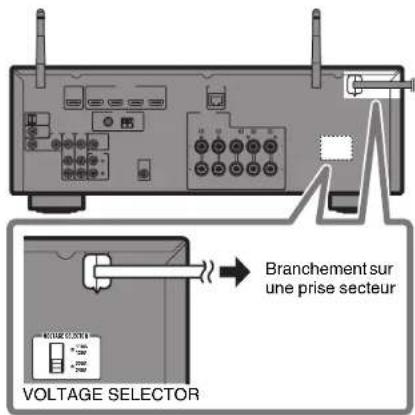

  Assurez-vous d'utiliser l'appareil avec la tension d'alimentation appropriée, telle

qu'imprimée sur l'unité. L'absence de raccordement à une prise secteur appropriée pourrait provquer un incendie, des chocs électriques ou des dysfonctionnements.

• Vérifiez périodiquement l'état de la prise électrique, dépoussière-la et nettoyez-la en prénantsoon de refternt toutes les impuretes qui pouraient s'y accumuler. Le non-respect de cette consigne peut entraigner un incendie ou des chocs électriques.
• Lors de installation d'appleareil, assurez-vous que la prise secteur que vous utiliserez est facilement accessible. En case de probleme ou de dysfonctionnement, désactiverimmediatement l'interrupteur d'alimentation et retirez la fiche de la prise secteur. Meme lorsquel'interrupteur d'alimentation est en position déactualise, l'appleareil n'est pas déconnecté de la source d'électricité tant que le cordon d'alimentation reste branché à la prise murale.
• Si vous entendez le tonnerre gronder ou suspectez l'imminence d'un éclair, mettez immédiatement l'appareil hors tension et débranchez la fiche d'alimentation de la prise secteur. Le non-respect de cette consigne peut entrainer un incendie ou des dysfonctionsnementes.
• Si vous prévoyez de ne pas utiliser l'apparell pendant une longue période de temps, assurez-vous de restorer la fiche d'alimentation de la prise secteur. Le non-respect de cette consigne peut entrainer un incidie ou des dysfonctionnements.

Démontage interdit

• Ne tentez pas de démonter ou de modifier l'appareil. Le non-respect de cette procédure risque d'entrainer un incendie, des chocs électriques, des blessures ou des dysfonctionnements. En cas d'anomalie, voilaz à faire inspector et réparer l'appareil par le revendeur auprès duquel you l'avez acheté ou par un technicien Yamaha qualifié.

Avertissement relat à la présence d'eau

• N'expose pas l'appareil à la pluie, ne l'utilise pas pres d'une source d'eau ou dans un milieu humide et ne déposez pas dessus des recipients (tes que les vases, des bouteilles ou des verres) contentant les liquides qui risqueraient de s'infiltrer par les ouvertures ou de dégouliner. Toutinfiltration de liquide tel que le d'eau à l'intérieur de l'appareil risque de provocer un incendie, des chocs électricques ou des dysfonctionnements. Si un liquide, tel que de l'eau, penètre à l'intérieur de l'appareil, mettez immédiatement ce dernier hors tension et débranchez le cordon d'alimentation de la prise secteur. Faites ensuite inspecter l'appareil par le revendeur auprès duquel vous l'avoz acheté ou par un technicien Yamaha qualifié.
• N'essayez jamais de retireur ou d'insérer une fiche électrique avec les mains mouillées. Ne manipulez pas l'appareil en ayant les mains mouillées. Le non-respect de cette procédure risque d'entraigner des chocs electrométiques ou des dys fonctionnements.

Prévention contre les incendies

• Ne placez pas d'objets brulants ou de flammes nues a proximite de l'apparoil, au risque de provoquer un incendie.

Entretien et maintenance

• Nutilisez pas d'áerosols ou de produits chimiques de type aérosol contenant du gaz combustible pour le nettoyage ou la lubrication. Le gaz combustible restera à l'intérieur de l'appareil, ce qui peut provoquer une explosion ou un incendie.

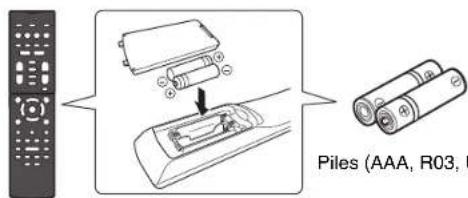

Utilisation des piles

• Ne démontré pas la pile. Tout contact du contenu des piles avec les mains ou les yeux peut

entrainer la cécité ou provoquer des brûlures chimiques.

• Ne jetez pas les pilos au fou. Cela pourrait cause l'explosion des pilos et provoquer un incendie ou des blessures.
• Evitez d'exposer les piles à une source de chaleur excessive, telle que les rayons directs du soleil ou du feu. Les pilles pouraient exposer et provoquer un incendie ou des blessures.
• Ne tentative pas de recharger une pile non rechargeable. La charge risque de provkoar une explosion ou uneuite de la pile,ce qui pourrait causer la ecetie,des brulres chimiques ou des blessures.
• En cas de fuite du liquide des piles, évitez tout contact avec ce liquide. En cas de contact avec les yeux, la bouche ou la peau, rincez-vous immédiatement à l'eau claire et consultez un médecin. Le liquide présente dans les piles est corrosif et peut provoquer la cédité ou des brûlures chimiques.

Appareil sans fil

• Nutilisez pas cet'article à proximate d'apparels Médicaux ou au sein d'installations Médicales. Les ondes radios transmises par l'article peuvent affecter les apparliés electro-medicaux.
• N'utilisez pas cet apparéil à moins de 15 cm des personnes disposant d'un stimulator cardiaque ou d'un défilbrillateur. Les ondes radio émanant de cet apparéil peuvent affecter le fonctionnement des équipements electro-médicaux tels que les stimulateurs cardiaques ou les défilbrailleurs cardiaques.

En cas d'anomalie

• Si l'un des problèmes suivants se produit, coupez immédiatement l'alimentation et retirez la fiche d'alimentation. Si l'un des problèmes suivants se produit, coupez immédiatement de tous les amplificateurs et récepteurs.

• Le cordon/la fiche d'alimentation est endommagé(e).

• Une odeur inhabituelle ou de la fumée se dégage de l'appareil.
• Un corps étranger a pénétré à l'intérieur de l'appareil.
• Une brusque perte de son est survenue durant l'utilisation de l'appareil.

L'appareil est fissure ou endommagé.

En continuant d'utiliser l'appareil dans ces conditions, vous risquez de provoquer des chocs électriques, un incendie ou des dysfonctionnements. Faibles immeditamente inspecter ou réparer l'appareil par le revendeur auprès duquel vous l'avoce acheté ou par un technicien

Yamaha qualifié.

• Veilze à ne pas faire tomber l'apparéil et à ne pas lui appliquer une pression excessive. Si vous suspecte que l'apparéil a pu être endommage à la suite d'une chute ou d'un impact, coupee immeditément l'alimentation et retirrez la fiche de la prise securer. Le non-respect de cette procédure risque d'entraîner des chocs électriques, un incendie ou des dysfonctionnements. Faites immeditement inspecter l'apparéil par le revendeur auprès duquel vous l'avoz acheté ou par un technicien Yamaha qualifié.

ATTENTION

Ce contenu indique « un risque de blessures »

Alimentation/cordon d'alimentation

Nutilisez pas une prise secteur dans laquelle la fiche d'alimentation ne peut pas s'inserer

ferment. Me non-respect de cette consigne peut entrainer un incendie, des chocs électriques ou des brûlures.

• Veiliez à toujours saisir la fiche elle-même, et non le cable, pour la retirer de l'appareil ou de la prise scéter. Si vous tirrez sur le cordon, vous risquè de l'endommager et de provoquer des chocs électriques ou un incendie.
• Introduisez complètement la fiche d'alimentation dans la prise secteur. L'utilisation de l'appareil alors que la fiche d'alimentation n'est pas complètement insérée dans la prise peut entrainer une accumulation de poussière sur la fiche et provoquer un incendie ou des brûlures.

Installation

• Ne placez pas l'appareil dans une position instable afin d'évrier qu'il ne tombe ou se renvrez accidentellement et ne provoque des blessures.

• Évitez d'obstruer les orifices de ventilation (fentes de refroidissement) de l'appareil. L'appareil possée des orifices d'airation sur la face supérieure/lateral/inferieure qui est destinée à le protégger contre l'élevation excessive de la température interne. Le non-respect de cette consigne risque d'entrainer une rétention de chaleur à l'intérieur de l'appareil, susceptible de provquer un incidieu ou des dysfonctionnements.
  Lors de I'installation de I'appareil

• Évitez de couvrir l'appareil avec un tissu.

• N'installez pas l'appareil sur une moquette ou un tapis.
• Assurez-vous de désposer l' apparil en orientant sa face supérieure vers la haut; ne la place pas sur le côté ou à l'envers.
• N'utilisez pas l'appareil dans un lieu clos, mal aere.

Le non-respect de ce qui precede risque d'entrainer une détention de chaleur à l'intérieur de l'appareil, susceptible de provoquer un incidie ou des dysfonctionnements. Veillez à laisser suffisamment d'espace libre autour de l'appareil : au moins 30 cm à la surface, 20 cm sur les cotés et 20 cm à l'arrière.

• Ne pas installer l'appellé dans des écarts où il pourrait entrer en contact avec des gaz corrosifs ou de l'air à haute teneur en Sel. CeLA pourrait provoquer des dysfonctionnements.
• Evitez d'être à proximé de l'appareil lors de la survenue d'une catastrophe naturelle telle qu'un tremblement de terre. Compte tenu du risque de renversement ou de chute de l'appareil pouvant entrainer des blessures, pensez à vous éloigner rapidement de l'appareil et à vous refugier dans un lieu sur.
• Avant de déplacer l'appareil, veillez à désactiver l'interrupteur d'alimentation et à déconnecter tous les cables de connexion. Le non-respect de cette consigne peut entrainer l'endommagement des cables ou provoquer le trèbuchement et la chute de l'utilisateur, s'il s'agit de vous-même ou d'autres personnes.

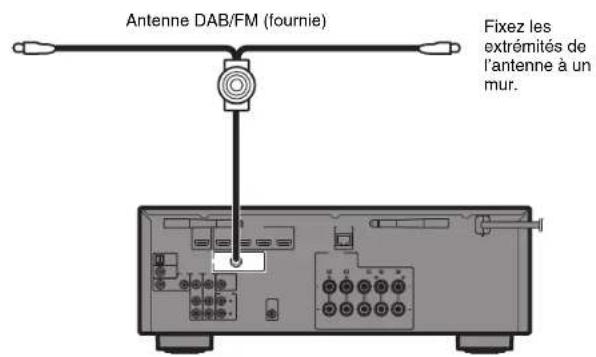

• Pour une installation correcte de l'antenne extérieure, veillez à demander au revendeur auquel duquel vous avons acheté l'apparoil ou à un technician qualifié. Le non-respect de cette consigné risque d'entrainer la chute de l'installation et d'entrainer des blessures. L'installation nécessite des compétences spéciales et de l'expérience.

Perte de capacité auditives

• N'utilise pas l'appareil/les haut-parleurs de maniere prolongee a un niveau sonore trop elevated ou incomfortable pour Ioreille, au risque d'endommager irrmediablement notre ouie. Si vous constaze une baisse d'acuite auditive ou que vous entendez des sifflements, consultez un medecin.
• Avant de raccorder l'appareil à d'autres disposibles, mettez toutes les unités concenmées hors tension. Et, avant demettre tous les apparoils sous/hors tension, vérifie que tous les

niveau de volume sont régles sur la position minimale. Le non-respect de ces mesures peut provoquer une perte d'acuité auditive, entrainer un risque d'électrocution ou endomager l'équipment.
- Lorsque vous mettez le système audio sous tension, allumez toujours l'amplificateur ou le recepteur en DERNIER pour évierer d'endommager votre ouïe et les haut-parleurs. Lors de la mise hors tension, vous nevez estéindre l'amplificateur ou le recepteur en PREMIER pour la même raison. Le non-respect des consignes précédentes risque d'entrainer une déficience auditive ou d'endommager le casque.

Entretien

• Retirrez la fiche d'alimentation de la prise secteur avant de proceder au nettoyage de l'appareil. Le non-respect de cette consigne peut entrainer des chocs électriques.

Précautions d'utilisation

• Ne touche pas la surface avec cette étiquette. Cela pourrait provquer des brûlures. L'étiquette sur l'apparil indique que la surface sur laquelle l'étiquette est attachée peut devenir chaude pendant le fonctionnement.

N'introduiriez pas vos mains ou vos doigts à l'intérieur des orifices de ventilation d'appellé. Le non-respect de cette consigne peut provquer des blessures.
- N'insérez pas de corps étranger, tel que du métal ou du papier, à l'intérieur des trous de ventilation de l'appareil. Le non-respect de cette procédure risque d'entraîner un incende, des chocs électriques ou des dysfonctionnements. En cas de pénetration de corps étrangers à l'intérieur de l'appareil, coupez Immediatement l'aldimentation et retirez la fiche d'alimentation de la prise secteur et faites inspector le appareil par le revendeur auprès duquel vous l'avoz acheté ou par un technique Yamaha qualifiée.
- Évitez de faire ce qui suit :

• Ne placez pas d'objets lourds sur le produit.
• Ne disposez pas le produit en pile.

• N'applique pas de force excessive sur les touches, les commutateurs, les bornes d'entree/sortie, etc.

• Évitez de débrancher les cables connectés afin de ne pas causer de blessures ou de dommages matériels qui pouraient résultat de la chute de l'appareil.

Utilisation des piles

• Remplacez toujours toutes les piles en même temps. N'utilise pas à la fois des piles neuves avec des piles usagées. L'utilisation de piles neuves avec des piles usagées pourrait provoquer un incandie, des brûtres ou une inflammation due à des fuites de liquides.
  N'utilissez pas de piles autres que les piles spécifiées. Lauite du liquide des piles pourrait provoquer un incendie, des brûlures ou l'apparition de flammes.
• Ne melangez pas les types de batteries, comme les piles alcalines avec des piles au manganése ou des batteries de différents fabricants, ou différents types de ples du même fabricant, car cela peut provoquer un incendie, des brûlures ou une inflammation due à des fultes de liquides.
• Gardez les pires hors de portée des enfants. Un enfant pourrait accidentellement avalier une batterie. Le non-respect de cette consigne peut également provoquer une infamiation due aux fultes de liquide de la batterie.
• Ne conservez pas les piles dans une poche ou un sac contenant des pieces en métal et évitéz de transporter ou de stocker des piles avec des éléments metalliques. Cela pourrait

court-circulator les pires, les faire exploser ou déverser leur liquide et provoquer un incendie ou des blessures.

• Veiliez à respecter la polarité (+/-) lors de la mise en place des piles. Le non-respect de ces instructions risque de provoquer un incendre, des brûlures ou l'apportionion de flammes en raison d'une fuite du liquide des piles.
• Lorsque les piles sont déchéargés ou que vous n'utilise pas l'appareil pendant une longue période, retireze les piles de la télécommande pour évierter toute juste du liquide des piles.
• Avant de procéder au stockage ou à la mise au rebut des piles, veillez à isoler la zone des bornés en appliquant dessus un ruban adhésiol ou tout autre type de protection. Si vous mélangez les piles à autres piles ou à des objets metalliques, vous risquez de provoquer un incendie, des brûlures ou l'apparition de flammes dues à la fuite du liquide des piles.

Avis

Indique les points que vous doivent respecter afin d'éviter toute défaillance, dommage ou dysfonctionnement du produit et toute perte de données.

Alimentation/cordon d'alimentation

• Si vous prévoyez de ne pas utiliser l'appareil pendant une longue période de temps, assurez-vous de retirer le cordon d'alimentation de la prise secteur. Meme si l'interrupteur (Veille/alimentation) a ete etint (Iecran est eteint), un courant de faible intensite continue de circuler dans l'appareil.

Installation

• Nutilisez pas l'appareil à proximé d'autres équipements Electroniques, tels qu'un télévisueur, une radio ou un téléphone mobile. Si vous ne respectez pas cette consigne, l'appareil, le télévisueur ou la radio risquènt de provocer des interférences.
• N'utilissez pas l'appareil dans un emplacement exposé à la lumière directe du soleil, à une température très élevée (à proximé d'un apparéil de chauffage) ou très bassée, à un dépôt de poussière excessif ou à de fortes vibrations. Le non-respect de cette consigne peut entrainer la déformation du panneau de l'apparéil, le dysfonctionnement de ses composants internes ou l'instalabilité de ses opérations.
• Installez l'appareil aussi loin que possible de tout autre équipement électronique.
  Les signaux numériques de cet appareil peuvent interférer avec d'autres équipements électroniques.
• Si vous utilisez un réseau sans fil, évitez d'installer cet apparell à proximé de parols metalliques ou de bureaux en métal, de jours à micro-ondes ou d'autres dispositifs de réseau sans fil.

Les obstructions pouraient raccourcir la distance de transmission.

Connexions

• En cas de connexion d'unités externes, assurez-vous de dire attentivement le mode d'emploi de l'appareil concenmé et reliez-le conformément aux instructions fournies. La non conformité aux instructions de manipulation peut provoquer le dysfonctionnement de l'appareil.
• Ne connectez pas l'appareil à des unités industrielles.

Les normes des interfaces audio numériques varient selon les catégories d'usages (grand public ou industriels). Cet apparéil a été conçu pour une connexion à une interface audio numérique destinée aux consommateurs. Toute connexion à une interface audio numérique à usage industriel risque non seulement de provoquer le dysfonctionnement de l' apparéil mais peut aussi endommager les haut-parleurs.

Manipulation

• Ne placez pas de produits en vinyle, en plastique ou en caoutchouc sur l'appareil. Le non-respect de cette consigne peut provoquer une décoloration ou une déformation du panneau de cet appareil.
• SI la température ambiente change radicalement ( comme pendant le transport de l'apparell ou dans des conditions de surchauffe ou de refroidissement rapides) et que de la condensation se forme dans l'apparell, laissez-le hors tension pendant plusieurs heures jusqu'à ce qu'il soit complètement sec avant de le reutiliser. L'utilisation de l'appareil en cas de formation de condensation peut entrainer son dysfonctionnement.

Entretien

• Utilisez un chiffon doux et sec pour le nettoyage de l'appareil. L'utilisation de produits chimiques tels que de la benzene ou du diluant, de produits d'entretion ou de chiffons de lavage chimique peut causeur la décoloration ou la déformation de l'appareil.

Files

• Vellez à mesure au rebuilt les piles usagées selon la réglementation locale en vigueur.

Informations

A propos du contenu de ce manuel

• Les illustrations et les captures d'écran figurant dans ce manuel seront uniquement à explierer les instructions.
• Les noms de société et les noms de produit mentionnés dans ce manuel sont des marques commerciales ou des marques déposées de leurs sociétés respectives.
  Le logiciel peut etre révisé et mis à jour sans préavis.

Fonctions de communication sans fil [Modèles pour le Royaume-Uni et l'Europe]

Bluetooth

Fréquence radio (fréquence opérationnelle) : 2402 MHz à 2480 MHz

Puisance de sortie maximale (PIRE) : 7,27 dBm

Wi-Fi (2,4 GHz)

Fréquence radio (fréquence opérationnelle) : 2412 MHz à 2472 MHz

Puisance de sortie maximale (PIRE) : 19,98 dBm

Wi-Fi (5 GHz)

Fréquence radio (fréquence opérationnelle), puissance de sortie maximale (PIRE):

5170 à 5250 MHz, 22,30 dBm
5250 à 5330 MHz, 22,27 dBm
5490 à 5710MHz, 24,56 dBm
5735 à 5835MHz, 13.96 dBm

• Les apparèels sans fil transmettant sur une bande de fréquence de 5 GHz ne peuvent être utilisés qu'à l'intérieur. L'utilisation de tels apparèels à l'extérieur est interdite par la loi.

Informations concernant la collecte et le traitement des piles usagées et des déchets d'equipements électriques et électroniques

Les symboles sur les produits, l'emballage et/ou les documents joints signifient que les produits electriques ou Electroniques usages ainsi que les piles usages ne doivent pasetre melangues avec les dechets domestiques habituels.

Pour un traitement, une recupération et un recyclage appropriés des déchets d'équipements électriques et électroniques et des piles usagesées, veillée les déposer aux points de collecte prévus à ce effet, conformément à la réglementation nationale.

En vous débarrassant correctement des déchets d'équipements électriques et électroniques et des pilius usages, vous contribueriez à la sauvégarde de préciouses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourrait advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et Electroniques et des piles usages, veillez contacter cette municipality, votre service de traitement des déchets ou le point de vente ou vous avez acheté les produits.

Pb

Pour les professionnelles dans l'Union europeenne:
Si vous souhaitez vous débarrassez des déchets d'équipements ELECTriques et électroniques, veillez contacter votre vendre ou foumisseur pour plus d'information.

Informations sur la mise au rebout dans d'autres pays en dehors de l'Union europeenne:

Les déchets de l'union française, qui ne sont pas mentionné dans l'Union française, ne sont pas mentionné dans l'Union française. Les déchets de l'Union française, qui ne sont pas mentionné dans l'Union française, ne sont pas mentionné dans l'Union française.

Note pour le symbole « pile » (deux exemples de symbole ci-dessous): Ce symbole peut être utilisé en combinaison avec un symbole chimique. Dans ce cas, il respecte les exigences établies par la directive européen relative aux piles pour le produit chimique en question.

• Cet apparéil est un produit pour écouter de la musique et regarder des vidés à domicile.
• Ce document déscrit la configuration de base du système d'enceinte et la configuration de l'appareil, suivies d'instructions étape par étape. Les opérations de base, comme la lecture de disques Blu-Ray, de DVD et de contenu radio, sont également expliquées.

L'appareil est pourvu d'autres fonctions non décrites dans ce document. Pour en savoir plus sur ce produit, reportez-vous au Mode d'emploi sur le site Web de Yamaha.

Suivez l'une des méthodes décrites ci-dessous pour voir le Mode d'emploi le plus récent.

Au format HTML

• Scanneze le code QR qui se trouve sur la couverture de ce document.
• Consultez le site Web suivant.

RX-V485/RX-D485

http://avpro.global.yamaha.com/manual/avr/rxv485/

HTR-4072

http://avpro.global.yamaha.com/manual/avr/htr4072/

Au format PDF

• Consultez le site Web suivant.

http://download.yamaha.com/

[Pour les clients aux États-Unis uniquement]

Visitez le site Web suivant pour des informations supplémentaires, des FAQ, des téléchargements tels que « Mode d'emploi » et des mises à jour de produits.

http://usa.yamaha.com/support/

Les marques et noms de marques utilisés dans ce document sont ceux de leurs propriétaires respectifs. Consultez le Mode d'emploi pour plus d'informations.

Description

L'unité est également capable des points suivants, qui ne sont pas décrits dans ce document. Consultez le Mode d'emploi pour tirer le meilleur parti de votre apparèil.

• Lecture de fichiers musicaux stockés sur un serveur média (ordinateur ou NAS)

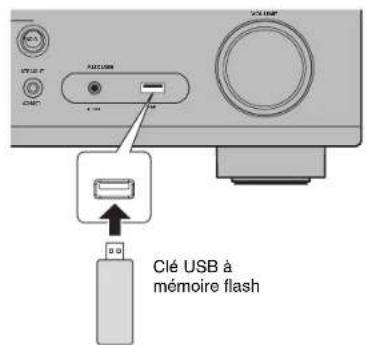

• Lecture de musique iTunes ou de musique iPhone/iPad/iPod touch sur un réseau (AirPlay)
• Lecture de musique dans plusieurs pieces (fonction Zone)
• Configuration des réglages du système (menu ADVANCED SETUP)
  Pour plus d'informations, reportez-vous à « Fonctions de l'unité » dans le Mode d'emploi.

AV SETUP GUIDE

AV SETUP GUIDE est une application qui vous guide à travers le processus de connexion d'un téléviseur ou d'un apparéil de lecture, comme un lecteur BD/DVD ou CD, et des enceintes à l'amplitur audio-video. Recherche « AV SETUP GUIDE » sur l'App Store ou Google Play pour en savoir plus.

1 Préparatifs

Vérification du contenu de l'emballage

Télécommande

Antenne DAB/FM (RX-D485)

Antenne FM (RX-V485/HTR-4072)

L'élement fourni dépend de la région d'achat.

Antenne AM (RX-V485/HTR-4072)

Microphone YPAO
Guide de démarrage rapide (ce livret)

Préparation des cables

Les cables suivants (non fournis) sont nécessaires pour réaliser le système décrit dans ce document.

Cables d'enceinte (en fonction du nombre d'enceintes)
- Câble de broche audio (x1)
Cables HDMI (x3)
- Câble réseau (x1) (pour la connexion à un réseau via un cable réseau)

2

Raccordement des enceintes ou du caisson de graves

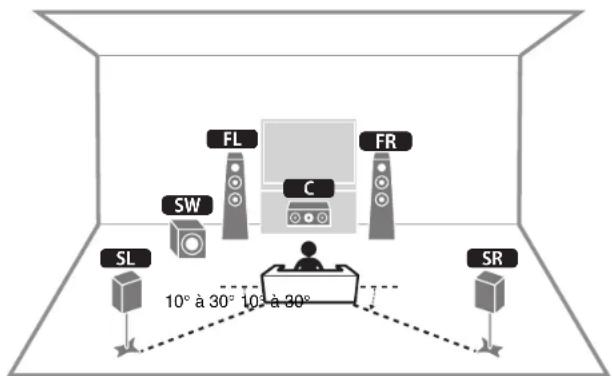

Positionnement des enceintes

Positionnez les enceintes en vous servant du schéma comme référence.

FL / FR Enceinte avant (G/D)
C Enceinte centrale
SL / SR Enceinte d'ambiance (G/D)
SW Caisson de graves

Lors du raccordement d'enceintes 6 ohms (modèle pour les États-Unis et le Canada uniquement)

Réglez l'impédance des enceintes de l'appareil sur « 6 Ω MIN ». Pour plus de détails, voir « Réglage de l'impédance des enceintes » sous « Raccordement des enceintes » dans le Mode d'emploi.

Précautions relatives au raccordement des cables d'enceinte

Assurez-vous que l'appareil et le caisson de graves sont hors tension.
- Préparez les cables d'enceinte loin de l'appareil pour éventer de lâcher par inadvertance des torons de cable à l'intérieur d'appareil ce qui pourrait provoquer un court-circuit ou un dysfonctionnement de l'appareil.
- Un branchement incorrect des cables d'enceinte pourrait provoquer un court-circuit, entrainant des dommages ou un dysfonctionnement de l'appareil ou des enceintes.

Retirez)décidatement environ 10 mm d'isolant des extrémités des cables pour la connexion aux enceintes, et torsadez ensemble les fils dénudés de chaque cable d'enceinte solidement.
- Ne laissiez pas les fils dénudés de cables d'enceinte séparés entre en contact les uns avec les autres.

• Ne laisses pas les fils dénudés des cables d'enceinte entre en contact avec les pièces métalliques sur l'appareil (face arrêté et vis).

10 mm

Si « Check SP Wires » apparait sur l'afficheur de la face avant à la mise sous tension de l'appareil, éteignez-la, puis assurez-vous que les câbles d'enceinte n' ont pas provoqué un court-circuit.

3

Raccordement des apparéils externes

4

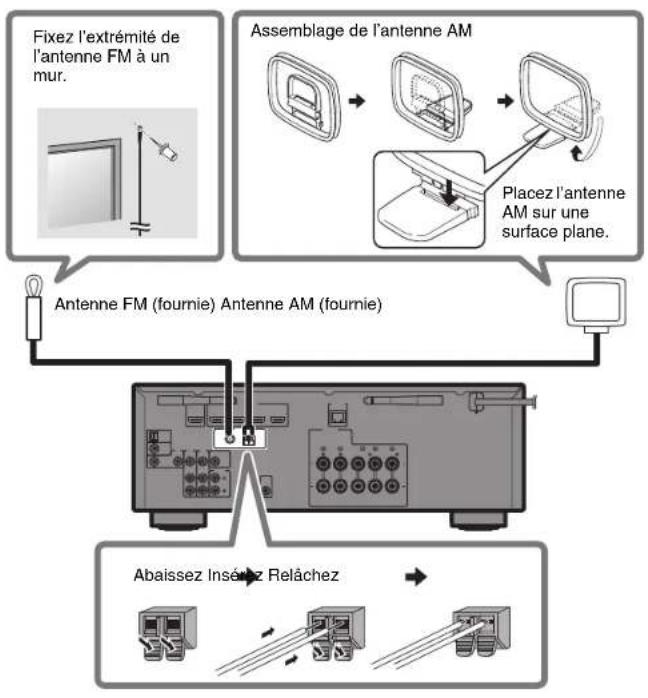

Raccordement des antennes radio

Antennes FM/AM (RX-V485/HTR-4072) Antennes DAB/FM (RX-D485)

5

Préparation d'une connexion réseau

Préparez une connexion réseau cablee ou sans fil selon notre environnement réseau.

Remarque

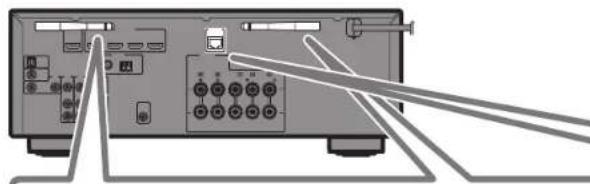

L'antenne sans fil doit etre relevée si l'appareil est connecte a un dispositif Bluetooth.

Connexion réseau sans fil

Relevez l'antenne sans fil de sorte qu'elle soit droite.
(La marche à suivre pour connecter l'appareil à un routeur sans fil est décrite à l'étape 8.)

Avis

N'exerce pas une force excessive sur I'antenne, sous peine de I'endommager.

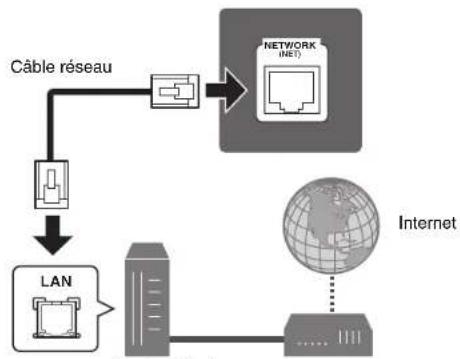

Connexion réseau cablee

Routeur Modem

6

Raccordement du cable d'alimentation à une prise secteur et mise sous tension de l'appareil

Avertissement

Avant de raccorder le cable d'alimentation (Modeles pour Taiwan, le Brésil, l'Amérique centrale, et l'Amérique du Sud uniquement)

Selectionnez la position de permutation du commutateur VOLTAGE SELECTOR en fonction de la tension locale. Les tensions sont 110-120/220-240 Vca, 50/60 Hz.

1 Branchez le cable d'alimentation dans une prise secteur.

2 Appuyez sur (alimentation de l'ampli-tuner) pourmettre l'appareil sous tension.

3 Mettez le téléviseur sous tension et changez la source d'entrée afin d'afficher l'image à partir de l'appareil (prise HDMI OUT).

L'ecran de configuration du réseau illustré cidesous s'affiche sur le téléviseur lors de la premiere mise sous tension de l'appareil après l'achat. L'affichage de I'ecran peut prendre plusieurs dizaines de secondes (WAC: Wireless Accessory Configuration).

Reportez-vous à « Configuration d'une connexion sans fil au moyen d'un dispositif iOS » sous « Raccordement à un réseau sans fil » dans le Mode d'emploi lorsque vous utilise cette fonction pour connecter l'appareil à un réseau. Ce document explique la connexion sans fil à l'aide de l'application Music Cast CONTROLLER installée sur votre apparéil mobile. Suive la procédure décrite sous « 8 Réglage de MusicCast » (p. 41).

Remarque

Cet écran ne sera pas affché si l'appareil est connecté à un réseau via sa prise NETWORK (connexion cablee).

7

Optimisation automatique des réglages d'enceintes (YPAO)

La fonction Yamaha Parametric room Acoustic Optimizer (YPAO) permet de détecter les raccordements des enceintes et de mesurer la distance entre ces dernières et la position d'écoute. Elle optimise ensuite automatiquement les réglages d'enceintes tels que les paramétres d'équilibre du volume et les paramétres acquistiques qui convennent à la pierce.

Veuillez noter les points suivants concernant la mesure YPAO

Les signaux tests sont émis à un volume élève,ils peuvent surprise ou effrayer les jeunes enfants.
Le volume du signal test ne peut pas etre regle.
- Faites en sorte que la pièce soit le plus calme possible.
Restez dans un coin de la pièce derrière la position d'écoute afin de ne pas faire obstacle entre les enceintes et le microphone YPAO.
- Ne raccordez pas d'ecouteurs.

1 Allumez le caisson de graves et reglez le volume à moitié.

Si la fréquence de coupure est régiable, réglez-la sur le maximum.

2 Placez le microphone YPAO sur la position d'écoute et branchez-le sur la prise YPAO MIC sur la face avant.

L'écran ci-dessous apparaît sur le téléviseur.

Remarque

Placez le microphone YPAO à Your position d'écoute (à hauteur d'oreilles). Nous conseillons l'utilisation d'un trépid comme support de microphone. Lorsque vous utilisez un trépid, utilisez les vis de ce dernier pour stabiliser le microphone.

3 Appuyez sur ENTER.

La mesure commencerà dans 10 secondes.

La mesure dure environ 3 minutes.

Lorsque la mesure est terminée, l'écran ci-dessous apparait sur le téléviseur.

Remarque

Si un message d'erreur ( comme E-1) ou un message d'avertissement ( comme W-2) apparait, voir « Message d'erreur d'YPAO » ou « Message d'avertissement d'YPAO » sous « Optimisation automatique des réglages d'enceintes (YPAO) » dans le Mode d'emploi.

4 Confirmez les résultats affichés sur l'écran et appuyez sur ENTER.

5 Utilisez les touches de curseur ( / ) pour selectionner « SAVE » (Sauvegarder) et appuyez sur ENTER.

6 Debranchez le microphone YPAO de l'appareil.

L'optimisation des reglages d'enceintes est maintainant terminée.

Réglage de MusicCast

Qu'est-ce que MusicCast?

MusicCast est la toute nouvelle solution musicale sans fil de Yamaha, vous permettant de partager de la musique dans toutes vos pièces sur une variété d'appareilis. Vous pouvez écouter de la musique partout dans votre maison à partir de votre smartphone, de votre ordinateur, de votre lecteur NAS et de votre service de musique en streaming grâce à cette application facile à utiliser. Pour plus de détails et une liste complète des produits compatibles MusicCast, consultez le site suivant:

http://www.yamaha.com/muslccast/

• Contrôlez fácilement tous les appareils compatibles MusicCast avec l'application dédiée « MusicCast CONTROLLER ».
• Lire de la musique à partir de services de musique en streaming. (Les services de musique en streaming compatibles peuvent différer selon votre région et votre produit.)
• Configure les réglages réseau sans fil des appareils compatibles MusicCast.

Remarque

Consultez le Mode d'emploi pour plus d'informations sur les autres méthodes de connexion sans fil si l'application MusicCast CONTROLLER n'est pas utilisé.

Utilisation de MusicCast CONTROLLER

Pour utiliser les fonctions réseau sur un apparéil compatible MusicCast, vous
avez besoin de l'application dédiée « MusicCast CONTROLLER »
Recherche l'application gratuite « MusicCast CONTROLLER » sur l'App
Store ou Google Play et installez-la sur votre apparéil.

Ajout de l'appareil au réseau MusicCast

Effectuez la procEDURE suivante pour ajouter l'appareil au réseau MusicCast.
Vous pouvez également configurer les réglages du réseau sans fil de l'appareil en une seule fois.

Remarque

Le SSID et la clé de sécurité pour votre réseau seront nécessaires.

1 Appuyez sur l'application « MusicCast CONTROLLER » sur votre dispositif mobile et appuyez sur « Setup »

Remarque

Si vous avez déjà connecté d'autres apparèels compatibles MusicCast au réseau, appuyez sur « Settings», puis sur « Add New Device».

2 Suivez les instructions de l'application.

3 Maintenez enforcé le bouton CONNECT sur la face avant de l'appareil pendant 5 secondes, comme vous indique l'application.

4 Suivez les instructions à l'écran de l'application pour configurer les réglages réseau.

Une fois que la connexion a eté établie, « Completed » apparait sur l'afficheur de la face avant de l'appareil.

La connexion réseau avec l'application MusicCast CONTROLLER est à present terminée, et l'appareil a été enregistré en tant qu'appareil compatible MusicCast.

Lecture

Cte t f t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t

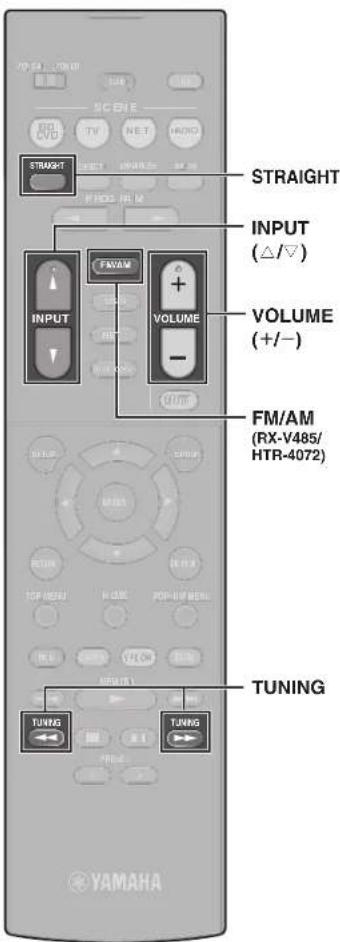

Fonctions de lecture de base

Lecture d'un disque BD/DVD

Nous you recommandons de dire le son multivoie (5.1 voies ou plus) pour sentir le son d'ambiance émis par l'appareil.

1 Allumez le lecteur de disques BD/DVD.
2 Appuyez sur INPUT (△/V) à plusieurs reprises pour sélectionner « HDMI 1 »

Le nom de l'appareil connecté, par exemple « BD player», peut s'afficher.

Source d'entree Nom de I'appareil

3 Commencez la lecture sur le lecteur BD/DVD.
4 Appuyez sur STRAIGHT pour selectionner « STRAIGHT »

Remarque

Lorsque « STRAIGHT » (décodage direct) est activé, chaque enceinte produit directement le signal audio de sa propre voie (sans traitement du champ sonore).

5 Appuyez sur VOLUME pour régler le volume.

Remarque

Si vous n'entendez pas de son ou si aucun son n'est émis d'une enceinte spécifique, reportez-vous à « GUIDE DE DÉPANNAGE » dans le Mode d'emploi.

Écoute d'émission FM/AM (RX-V485/HTR-4072)

1 Appuyez sur FM/AM pour selectionner « TUNER » comme source d'entrée.
2 Appuyez sur TUNING pour régler une fréquence.

Maintenez la touche enforcée pendant environ une seconde pour rechercher automatiquement les stations.

TUNED sallume lorsquel'uniterecoit un signal provenant d'une station de radio FM/AM.
STEREO s'allume lorsque l'appareil recoit un signal stéreo provenant d'une radio FM.

Réglages des pas de fréquence (Modèles pour l'Asie, Taiwan, le Brésil, l'Amerique centrale, l'Amerique du Sud et modèles standards uniquement)
Le réglage en usine des pas de fréquence est de 50 kHz pour FM et 9 kHz pour AM.
Réglez les pas de fréquence sur 100 kHz pour FM et 10 kHz pour AM en fonction de la pays ou de la région.
1 Faltes passer l'apparell en mode velle.
2 Mantinez enforcé STRAIGHT sur la face avant et appuyez sur .
3 Appuyez à plusieurs reprises sur PROGRAM sur la face avant pour selectionner « TU »

4 Appuyez sur STRAIGHT sur la face avant pour的选择ner « FM100/AM10 »
5 Appuyez sur (alimentation) pour faire basculer l'appareil en mode veille et remettez-le sous tension.

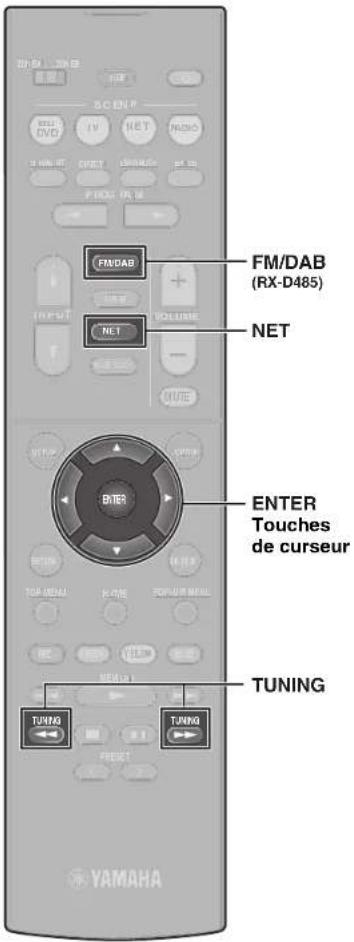

Écoute de la radio DAB (RX-D485)

1 Appuyez sur FM/DAB pour selectionner la bande DAB.

Le message suivant s'affiche sur la face avant si vous n'avoz pas proceded à une analyse initiale.

2 Appuyez sur ENTER pour proceder à l'analyse initiale.

Une fois l'analyse initiale terminée, l'unité syntonise automatiquement la première station de radio DAB par ordre d'enregistrement.

3 Appuyez à plusieurs reprises sur TUNING pour sélectionner une station de radio DAB.

Remarque

La reception FM est également disponible sur le RX-D485. Reportez-vous au Mode d'emploi pour de plus amples informations.

Écoute de la radio sur Internet

1 Appuyez à plusieurs reprises sur NET pour sélectionner « NET RADIO » comme source d'entrée.

L'écran de navigation s'affiche sur le téléviseur.

2 Utilisez les touches de curseur pour selectionner un élément et appuyez sur ENTER.

Lorsqu'une station de radio sur Internet est seLECTIONnée, la lecture commence et l'écran correspondant s'affiche.

Remarque

Les stations de radio sur Internet peuvent également être selectionnées au moyen de l'application MusicCast CONTROLLER installée sur votre apparéil mobile.

Écoute de musique à partir de services de streaming

L'application MusicCast CONTROLLER installée sur votre apparéil mobile peut être utilisé pour recevoir des services de streaming.
1 Sélectionnez un service de streaming sur l'écran de l'application MusicCast CONTROLLER.
2 Sélectionnéz une station.

Remarque

Les points suivants peuvent être requis, selon le service de streaming utilisé.

• Installer l'application de service de streaming sur votre apparatus mobile
• Enregister un compte de service de streaming

Notes sur les services de streaming

• Les services de streaming peuvent être modifiés ou suprimés sans préavis.
• Les services de streaming pris en charge peuvent varier en fonction du pays ou de la région d'utilisation.

Fonction SCENE

Les sources d'entrée de l'unité et les réglages attribués aux touches SCENE peuvent être sélectionnés d'un seul geste (fonction SCENE). Lorsqu'une touche SCENE est enforcée, l'appareil s'allume automatiquement s'il est en mode veille. Par défaut, les réglages suivants ont été affectés à chaque touche SCENE.

Touché SCENE	BD DVD	TV	NET	RADIO
Entrée HDMI1	AUDIO1		NET RADIO	TUNER
Programme sonore	Sci-Fi	STRAIGHT	5ch Stereo	5ch Stereo
Compressed Music Enhancer	Déactivé	Activé	Activé
Lecture SCENE link	Activé	Activé	Déactivé
Zone clible Zone A Zone A Zone A Zone A

Enregistrement d'une scene

Les réglages attribués par défaut chaque touche SCENE peuvent être modifiées pour s'adapter aux préférences individuelles.

1. Lisez une source d'entree.
2. Appliquez les réglages pour les fonctions telles que Programmes sonores et Compressed Music Enhancer.
3. Appuyez sur la touche SCENE et maintenez-la enfoncée jusqu'à ce que « SET Complete » apparaisse sur l'écran avant.

Lecture de musique stockée sur un dispositif Bluetooth®

1 Appuyez sur BLUETOOTH pour selectionner « Bluetooth » comme source d'entrée.
2 Sélectionnez l'unité (nom du réseau de l'unité) dans la liste des appareils disponibles sur l'appareil Bluetooth.

Si le mot de passage est requis, entrez le numero « 0000 »

Une fois la connexion établie, le témoin allume sur l'afficheur de la face avant.

3 Sélectionnez un morceau et démarrez la lecture sur l'appareil Bluetooth.

Lecture de musique stockée sur une clé USB à mémoire flash

1 Insérez la clé USB à mémoire flash dans la prise USB.

Remarque
Insérez la clé USB à mémoire flash directement dans la prise USB. N'utilise pas un cable de rallonge.

2 Appuyez sur USB pour selectionner « USB » comme source d'entrée.

L'écran de navigation s'affiche sur le téléviseur.

3 Utilisez les touches de curseur pour selectionner un élément et appuyez sur ENTER.

Lorsqu'un morceau est selectionné, la lecture commence et l'écran de lecture s'affiche.

Fonctionnement de base du menu Option

Cette section explique le fonctionnement de base du menu Option. Le menu Option peut ete utilise pour configurer les fonctions de lecture de I'unite en fonction de la source d'entrée.

1 Appuyez sur OPTION.

Le menu Option est également affiché sur l'écran du téléviseur.

2 Utilisez les touches de curseur pour selectionner un élément et appuyez sur ENTER.

Pour revenir à l'écran précédent pendant l'utilisation du menu, appuyez sur RETURN.

3 Utilisez les touches du curseur pour selectionner un réglage.
4 Appuyez sur OPTION.

Pour plus d'informations, voir « Configuration de réglages de lecture distincts pour différentes sources de lecture (menu d'options) » dans le Mode d'emploi.

Fonctionnement de base du menu Réglages

Cette section explique le fonctionnement de base du menu Reglages. Le menu Reglages peut etre utiliser pour configurer les fonctions de I'unité en detail.

1 Appuyez sur SETUP.

2 Utilisez les touches du curseur pour selectionner un menu et appuyez sur ENTER.

Pour revenir à l'écran precedent pendant l'utilisation du menu, appuyez sur RETURN.

3 Utilisez les touches de curseur pour selectionner un élément et appuyez sur ENTER.
4 Utilisez les touches du curseur pour selectionner un reglage et appuyez sur ENTER.

5 Appuyez sur SETUP.

Pour plus d'informations, voir « Configuration des diverses fonctions (menu de configuration) » dans le Mode d'emploi.

Guide de dépannage

En cas de problème, vérifie d'abord les points suivants:

Assurez-vous des points suivants lorsque l'unité ne fonctionne pas correctement.

• Les cables d'alimentation de l'unité, du téléviseur et les appareils de lecture (teils que les lecteurs BD / DVD) sont correctement connectés aux prises murales CA.

L'unité, le caisson de graves, le télévisuer et les apparciels de lecture (teils que les lecteurs BD / DVD) sont allumés.

• Les connecteurs de chaque cable sont correctement insérés dans les prises de chaque appareil.

S'il n'y a aucune anomalie avec l'alimentation et les cables, reportez-vous aux instructions indiquees dans le tableau ci-dessous.

Si voit probleme n'est pas mentionned dans la listedou si la solution proposede ne resout pas le probleme, mettez l'appareil hors tension, debranche zle cable d'alimentation et contactez le revendeur ou le service apres-vente agree Yamaha le plus proche.

Anomalie Cause possible Action corrective
L'alimentation n'est pas activée. Le clout de protection a été activé trois fois de suite.Si tel est le cas, le témoin de veille sur la face avant de l'unité clignote lorsqu'vous essayez demettre l'unité sous tension.	Par mesure de protection, la fonction de mise sous tension est désactivée.Contactactez votre revendeur ou le centre d'entretien Yamaha le plus proche pour demander la réparation.
L'alimentation est immédiatement désactivée (mode de mise en velle).	L'unité a été mise sous tension pendant un court-circuit au niveau d'un cable d'enceinte.	Torsadez fermement les fils dénudés de chaque cable d'enceinte et reconnectctez-les à l'unité et aux enceintes (p. 33).
L'unité ne réagit pas. Le micropropee seur inte re est figé en raison d'une décharge électriche extreme ( comme un orage ou trop d'électricité statique) ou d'une baisse importante de la tension d'alimentation.	Maintenez ① enforcé sur la face avant de l'unité pendant plus de 10 secondes pour initiaiser et redémarrer l'unité. (Si l'anomalie persististe, débranchez la fiche du cable d'alimentation de la prise secteur et rebranchez-la.)
Absence de son.	Une autre source d'entrée est sélectionnée.	Sélectionnez une source d'entrée appropriée à l'aide des touches de selection d'entree.
	L'unité reçoit des signaux qu'elle ne peut pas restituer.	Certains formats audio numériques ne peuvent pas'êtrelus sur l'unité. Pour vérifier le format audio du signal d'entrée, utilisez l'options « Info. signal » du menu « Option » (p. 47). Pour plus d'informations, reportez-vous à « Vérification des informations relatives aux signaux video/audio » dans le Mode d'emploi.
Anomalle Cause possible Action corrective
Une enceinte spécifique n'émetaucun son.	La source de lecture ne fournit aucun signal pour cettevoie.	Utilisez l'options « Info, signal » du menu « Option » (p. 47) pour vérifier lesignal audio. Pour plus d'informations, reportez-vous à « Vérification desinformations relatives aux signaux video/audio » dans le Mode d'emploi.
	Le programme sonore/décodeur actuellément sélectionnén'utilise pas l'enceinte.	Utilisez l'options « Tonalités d'essay » du menu « Régliages » (p. 48) pour vérifier la sortie des enceintes. Pour plus d'informations, reportez-vous à « Sortie du signal test » dans le Mode d'emploi.
	La sortie audio de l'enceinte est désactivée. Execuéze YPAO	(p. 39).Utilisez l'options « Configuration » du menu « Régliages » pour modifier lesréglages d'enceintes. Pour plus d'informations, reportez-vous à« Configuration des réglages d'enceinte » dans le Mode d'emploi.
Le caisson de graves n'émetaucun son.	La source de lecture ne fournit aucun signal de fréquencegrave ou LFE.	Activez la fonction Extra graves à l'aide de la touche BASS (p. 43).
	La restitution à partir du caisson de graves est désactivée.	Exéçuez YPAO (p. 39).Réglez l'options « Subwoofer » du menu « Régliages » sur « Utilisation » (p. 48).Pour plus d'informations, reportez-vous à « Réglage de la phase du caisson der gravés » dans le Mode d'emploi.
Absence d'image.	Une autre source d'entrée est SéLECTIONNée sur l'ordinateil.	SéLECTIONNZ une source d'entrée appropriée à l'aide des touches de sélectiond'entrée.
	Une autre source d'entrée est SéLECTIONNée sur le téléviseur.	Changez l'entrée du téléviseur pour afficher la dette depuis cet apparéil.
L'apparell de lecture raccordé àl'unité avec un cable HDMIn'affiche aucune image.	Le signal video d'entrée (résolution) n'est pas pris encharge par l'ordinateil.	Pour vérifier les informations sur le signal video actuel (résolution), reportez-vous à « Vérification des informations relatives aux signaux video/audio » dansle Mode d'emploi. Pour plus d'informations sur les signaux videopris en chargepar l'ordinateil, reportez-vous à « Compatibility du signal HDMI » dans le Mode d'emploi.
	Le téléviseur ne prend pas en charge la protection de droitd'auteur numérique haute définition HDCP (High-bandwidth Digital Content Protection).	Reportez-vous aux modes d'emploi du téléviseur et vérifie les caractéristiquestechniques du téléviseur.Si vous souhaitez lire du contenu nécessitant des apparéils compatibles HDCP2.2, le téléviseur et l'ordinateil de lecture doivent tous deux prendre en charge HDCP 2.2.
Impossible d'effectuer lesréglages de connexion surMuslcCast CONTROLLER.	L'apparéil mobile n'est pas connecté au routeur sans fil devotre domicile.	Connectez l'apparéil mobile au routeur sans fil et utilisez MusicCastCONTROLLER.
	Il faut du temps pour que l'application déetecte l'ordinateil.	Attendez un instant tout en vous assurant que votre apparéil mobile ne passespas en mode veille.
	L'accès au réseau est restreint par les réglages du pare-feu du routeur sans fil (point d'accès).	Vérifiez le réglage du pare-feu et du filtre d'adresse MAC du routeur sans fil(point d'accès).

\section*{Caracteristiques techniques}

Bluetooth

Profil pris en charge A2DP
Codec pris en charge SBC, AAC
Version Bluetooth Ver. 4.2
Sortie sans fil Bluetooth Classe 2
Distance de communication maximaile	10 m sans interférence
Méthode de protection du contenu prise en charge	SCMS-T

Réseau

Fonction Wi-Fi Bande de fréquence radio 2,4 GHz, bande 5 GHz
	Normes LAN sans fil: IEEE 802.11 a/b/g/n/ac
	Méthode de sécurité: WEP, WPA2-PSK (AES), Mode mixé
	Capable de WPS par la méthode PIN et la méthode par bouton-poussoir
	Capable de partagier avec des appareils iOS par connexion sans fil

Syntoniseur

Gamine de syntonisation (RX-V485/HTR-4072)	Modélles pour les États-Unis et le Canada	[FM] 87,5 MHz à 107,9 MHz [AM] 530 kHz à 1710 kHz
	Modélles pour l'Asie, Taiwan, le Brésil, l'Amérique centrale, l'Amérique du Sud et modélles standards	[FM] 87,5/87,50 MHz à 108,0/108,00 MHz [AM] 530/531 kHz à 1710/1611 kHz
	Modélles pour la Chine, la Corée, l'Australie, le Royaume-Uni, l'Europe, la Russie et le Moyen-Orient	[FM] 87,50 MHz à 108,00 MHz [AM] 531 kHz à 1611 kHz
Gamine de syntonisation (RX-D485)	[DAB] 174 MHz à 240 MHz (Bande III) [FM] 87,50 MHz à 108,00 MHz

Généralités
Alimentation Modèle pour les États-Unis et le Canada	120 VCA, 60 Hz
Modèle pour Taiwan, le Brésil, l'Amérique centrale, et l'Amérique du Sud	110 à 120/220 à 240 VCA, 50/60 Hz
Modèle pour la Chine 220 VCA, 50 Hz
Modèle pour la Corée 220 VCA, 60 Hz
Modèle pour l'Australie 240 VCA, 50 Hz
Modèle pour le Royaume-Uni, l'Europe, la Russie et le Moyen-Orient	230 VCA, 50 Hz
Modèle pour l'Asie et modèle standards	220 à 240 VCA, 50/60 Hz
Consommation 260 W
Consommation en veille Contrôle HDMI désactivé, Attente inchangé désactivée	0,1 W
Attente inchangé automatique, ENTREE : HDMI1 (HDMI aucun signal)	1,0 W
Attente inchangé activée, ENTREE : HDMI1 (HDMIPEED signal)	1,0 W
Veille réseau activée, Attente inchangé désactivée	1,3 W (Cable)1,4 W (Sans fil)
Veille réseau activée, Attente inchangé activée	2,1 W (Cable)2,2 W (Sans fil)
Veille Bluetooth activée, Attente inchangé désactivée	1,4 W
Veille Bluetooth activée, Attente inchangé activée	2,0 W
Consommation maximale Modèle des standards et modèle pour Taiwan uniquement	600 W
Dimensions (L x H x P) 435 x 16	1 x 327 mm
Dimensions de référence (avec antenne verticals sans fil)435 x 225,5 x 327 mm
* Pieds et embouts inclus
Poids 7,8 kg

Le contenu de ce mode d'emploi s'applique aux dernières caractéristiques techniques connues à la date de publication du manuel. Reportez-vous au Mode d'emploi sur le site Web de Yamaha pour confirmer les caractéristiques techniques autres que celles décrites ci-dessus et Broker les toutes dernières informations sur l'appareil.

PRECAUCIONES

ANTES DE USAR EL PRODUCTO, ASEGÜRESE DE LEER DETENIDAMENTE Y SEGUIR ESTAS INSTRUCCIONES.

Pour des informations plus détaillées sur la garantie de ce produit Yamaha et sur le service de garantie applicable dans l'ensemble de l'EFF ainsi qu'en Suisse, consultez notre site Web à l'adresse ci-dessus (le fjichier imprimable est disponible sur notre site Web) ou contactez directement Yamaha dans cette pays de résidence. EFF : Espacé Economique Europeen

Avisoimportanta:informacionsbrelagarantiapara losclientesdelEEE\*ySuiza

Espanol
