Compact LP - Platine_disque ION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle à courroie
Marque	ION
Modèle	Compact LP
Connectivité	Sortie USB, sortie RCA (niveau ligne)
Alimentation	5V via USB (adaptateur secteur USB inclus ou ordinateur)
Vitesses	33, 45, 78 tours/minute (sélecteur)
Fonctions	Autostop (activation/désactivation), levier de bras, serre-bras
Cartouche	Cartouche avec pointe de lecture remplaçable
Adaptateur 45 tours	Inclus, rangement intégré
Contenu de la boîte	Compact LP, adaptateur 45 tours, câble USB, câble RCA, adaptateur d'alimentation USB, guide d'utilisation, cartes de téléchargement de logiciel, slipmat pré-monté
Système d'exploitation compatible	Windows XP/Vista/7/8/10, Mac OS X
Dimensions (approx.)	38 x 36 x 12 cm
Poids (approx.)	2,5 kg
Entretien et nettoyage	Nettoyer le plateau et le coffret avec un chiffon doux et sec ; remplacer la pointe de lecture si usée
Sécurité	Débrancher l'alimentation avant nettoyage ; ne pas exposer à l'humidité ; utiliser uniquement l'adaptateur fourni
Pièces détachées et réparabilité	Pointe de lecture de rechange disponible (78 tours vendue séparément) ; courroie réinstallable ; service technique sur ionaudio.com/support
Informations générales	Pour écouter des vinyles ou les numériser via USB avec le logiciel EZ Vinyl/Tape Converter

FOIRE AUX QUESTIONS - Compact LP ION

Comment brancher la platine Compact LP à mon ordinateur ?

Utilisez le câble USB inclus pour connecter la platine à un port USB de votre ordinateur. Assurez-vous d'installer le logiciel EZ Vinyl/Tape Converter avant de commencer l'enregistrement.

Pourquoi mon plateau ne tourne-t-il pas ?

Vérifiez d'abord que la platine est sous tension (interrupteur à l'arrière). Si l'autostop est activé, le plateau ne tourne que lorsque le bras de lecture est au-dessus du disque. Désactivez l'autostop pour faire tourner le plateau en continu. Si le problème persiste, la courroie peut être détachée ; consultez le guide sur ionaudio.com/turntablebelt.

Comment puis-je écouter mes vinyles avec des enceintes externes ?

Branchez les sorties RCA du Compact LP à une chaîne stéréo ou à des enceintes amplifiées. Attention : ne pas brancher sur une entrée phono car la sortie est à niveau ligne ; utilisez une entrée CD, auxiliaire ou cassette.

Comment enregistrer un vinyle sur mon ordinateur ?

1. Branchez la platine en USB à l'ordinateur. 2. Lancez le logiciel EZ Vinyl/Tape Converter (téléchargeable via la carte incluse). 3. Configurez le Compact LP comme périphérique d'enregistrement par défaut dans les paramètres son de votre système. 4. Placez l'aiguille sur le disque et suivez les instructions à l'écran.

Comment activer ou désactiver la fonction Autostop ?

Le commutateur Autostop se trouve sur le panneau supérieur. Activez-le pour que le plateau démarre et s'arrête automatiquement avec le bras de lecture. Désactivez-le pour un fonctionnement manuel (recommandé pour les disques 45 tours).

Que faire si la vitesse de lecture est incorrecte (son trop aigu ou trop grave) ?

Vérifiez d'abord que le sélecteur de vitesse (33/45/78) est bien réglé pour votre disque. Si le problème persiste, ajustez la vitesse via les vis de réglage sous la platine : pour 33/45 tours, utilisez un tournevis cruciforme ; pour 78 tours, un tournevis à tête plate.

Pourquoi je n'entends aucun son lors de la lecture ?

Assurez-vous que l'aiguille est sur le disque et que la platine est allumée. Si vous utilisez les haut-parleurs de l'ordinateur, vérifiez que le volume est monté et que les haut-parleurs internes sont sélectionnés comme périphérique de lecture par défaut. Vous pouvez aussi brancher les sorties RCA à des enceintes amplifiées.

Puis-je utiliser la platine avec un casque ?

La platine ne dispose pas de sortie casque. Pour écouter au casque, branchez-le à la sortie casque de votre ordinateur lorsque la platine est connectée en USB, ou branchez les sorties RCA à un amplificateur avec prise casque.

Comment remplacer la pointe de lecture ?

La cartouche est préinstallée avec une pointe remplaçable. Achetez une pointe de rechange compatible sur ionaudio.com. Pour la remplacer, retirez l'ancienne pointe et insérez la nouvelle en suivant les instructions du site.

Que faire si la courroie du plateau s'est détachée ?

Consultez le guide d'installation de la courroie sur ionaudio.com/turntablebelt. Vous devrez retirer le plateau, replacer la courroie autour du moteur et du plateau, puis remonter le tout.

MODE D'EMPLOI Compact LP ION

Guide d'utilisation rapide Français (13–17)

Guida rapida Italiano (18–22)

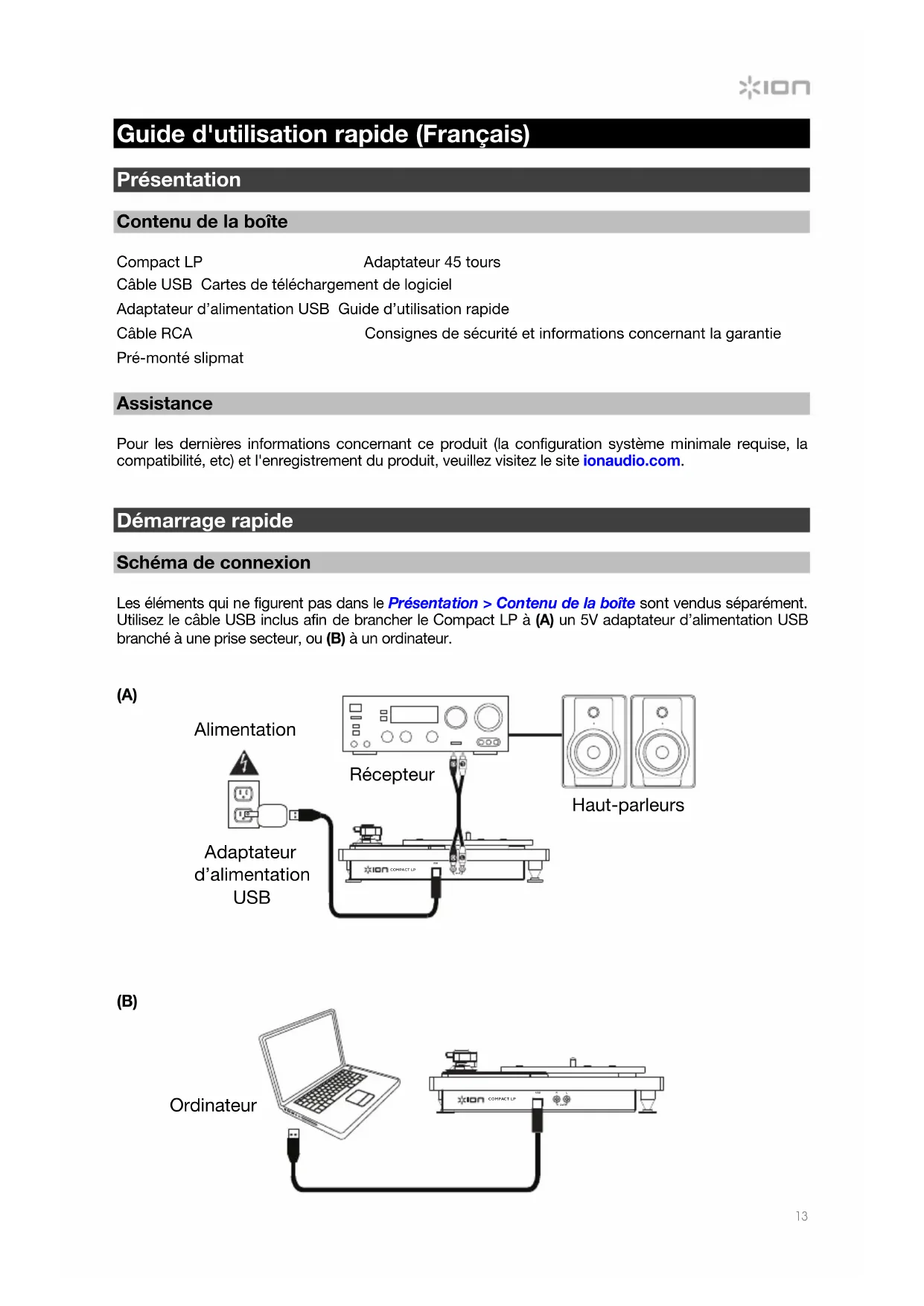

Guide d'utilisation rapide (Français)

Présentation

Contenu de la boîte

Compact LP

Adaptateur 45 tours

Câble USB Cartes de téléchargement de logiciel

Adaptateur d'alimentation USB Guide d'utilisation rapide

Câble RCA

Consignes de sécurité et informations concernant la garantie

Pré-monté slipmat

Assistance

Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l'enregistrement du produit, veuillez visitez le site ionaudio.com.

Démarrage rapide

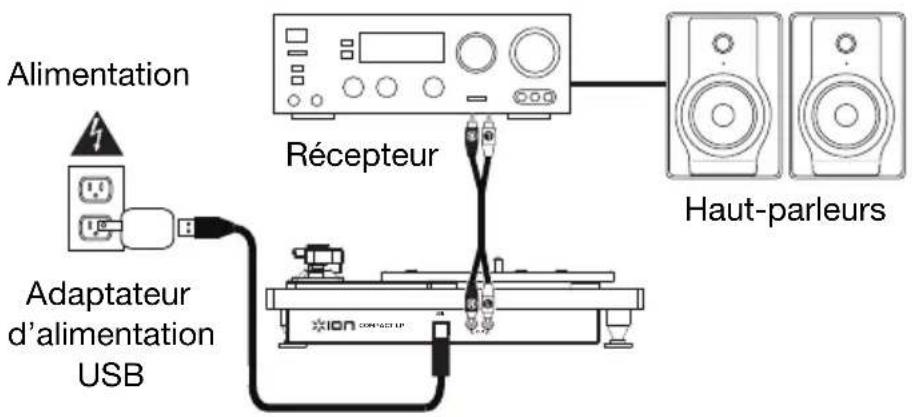

Schéma de connexion

Les éléments qui ne figurent pas dans le Présentation > Contenu de la boîte sont vendus séparément. Utilisez le câble USB inclus afin de brancher le Compact LP à (A) un 5V adaptateur d'alimentation USB branché à une prise secteur, ou (B) à un ordinateur.

(A)

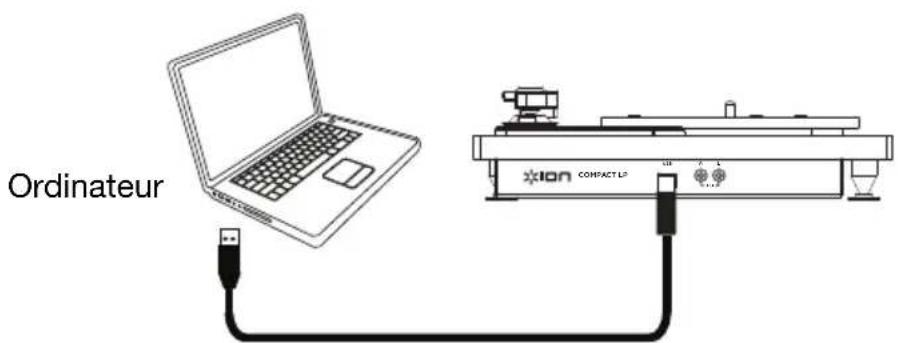

(B)

Caractéristiques

Panneau supérieur

Important : Retirez le couvercle de plastique de la cartouche (protège aiguille) avant d'utiliser la platine.

1. Plateau : Veuillez placer le disque sur ce plateau.
2. Bras de lecture : Le bras de lecture peut être lever ou abaisser manuellement ou en utilisant le bouton du levier de commande. Veuillez noter que le bras de lecture doit être déplacé du support (sur le serre-bras) afin que le moteur de la platine soit activé. Lorsque le bras de lecture est à nouveau sur le support, le moteur se désactive. Lorsque le bras de lecture est à nouveau sur le support, le moteur du plateau s'arrête lorsque la fonction Autostop a été activée.
3. Serre-bras : Ce serre bras est conçu spécialement afin de maintenir en place le bras de lecture lorsque la platine n'est pas utilisée. Le serre-bras a été conçu pour rester en position élevée lorsqu'il est déverrouillé.
4. Cartouche préinstallée : Il s'agit d'une cartouche avec pointe de lecture remplaçable. Vous pouvez acheter une cartouche avec pointe de lecture de rechange sur la page Compact LP du site ionaudio.com.
5. Levier de commande : Permet de lever ou d'abaisser le bras de lecture.
6. Sélecteur de vitesse (33 / 45 / 78) : Ce sélecteur régit la vitesse de rotation du plateau.

Remarque : Pour de meilleurs résultats lors de la lecture de disques vinyles de 78 tours, utilisez une pointe de lecture 78 (vendu séparément). Utilisez uniquement une pointe de lecture 78 pour les disques vinyles de 78 tours. Vous pouvez acheter une pointe de lecture 78 sur le site jonaudio.com.

1. Autostop : Ce commutateur permet d'activer et de désactiver la fonction autostop. Lorsqu'elle est activée, le plateau commence à tourner dès que le bras de lecture est placé au-dessus du disque et s'arrête lorsque l'aiguille a atteint la fin du disque. (Lorsqu'elle est désactivée, le plateau tourne, peu importe l'emplacement du bras de lecture.)

Remarque : Si le disque s'arrête avant la fin de la musique, désactivez la fonction Autostop pour ce disque. Ceci est généralement recommandé pour disques de 45 tours.

1. Rangement pour adaptateur 45 tours : Il permet de ranger l'adaptateur 45 tours lorsqu'il n'est pas utilisé. Lorsqu'il n'est pas utilisé, veuillez mettre l'adaptateur dans cet emplacement.

Panneau arrière

1. Sortie audio USB : Utilisez le câble USB inclus pour brancher la platine tourne-disque à un ordinateur. La connexion USB permet d'acheminer l'audio de la platine tourne disque à votre ordinateur.

COMPACT LP

Veuillez consulter la section Utilisation du Compact LP avec un ordinateur de ce manuel pour de plus amples informations.

1. Sortie RCA : L'audio provenant du disque vinyle est envoyé à cette sortie audio coaxiale à niveau ligne.

Mise en garde : Vous pourriez endommager votre récepteur si un appareil à niveau ligne est branché à une entrée phono. Veuillez ne les brancher à des entrées à niveau ligne.

Utilisation du Compact LP avec un ordinateur

Lecture

Il y a 2 façons d'écouter les disques vinyles avec Compact LP.

1. Si vous préférez utiliser vos propres enceintes stéréo, branchez les sorties RCA du Compact LP à un système stéréo ou à des enceintes amplifiées. (Ne tentez pas de les brancher à des entrées phono, car les sorties RCA du Compact LP sont à niveau ligne et cela pourraient endommager un appareil phono (tout autre type d'entrée standard, comme CD, auxiliaire et cassette est acceptable).
2. Vous pouvez également utiliser des enceintes externes ou un casque d'écoute reliés à votre ordinateur. Le Compact LP ne peut être utilisé comme appareil de lecture pour transmettre le signal audio de votre ordinateur. Veuillez consulter la section Configuration de la carte son de l'ordinateur comme périphérique de lecture audio par défaut avant de faire la lecture de la musique sur votre ordinateur.

Configuration de la carte son de l'ordinateur comme périphérique de lecture audio par défaut

• Windows XP : Clicquez sur Démarrer > Panneau de configuration (ou Paramètres > Panneau de configuration en Affichage classique) > Sons et périphériques audio. Cliquez sur l'onglet Audio et sélectionnez la carte son de l'ordinateur comme périphérique de lecture audio par défaut.
• Windows Vista : Cliquez sur Démarrer > Panneau de configuration (ou Paramètres > Panneau de configuration en Affichage classique) > Matériel et audio > Son. Cliquez sur l'onglet Lecture et sélectionnez la carte son de l'ordinateur comme périphérique de lecture audio par défaut.
• Windows 7 / Windows 8 / Windows 10 : Cliquez sur Démarrer > Panneau de configuration > Son. Cliquez sur l'onglet Lecture et sélectionnez la carte son de l'ordinateur comme périphérique de lecture audio par défaut.
• Mac OS X : Cliquez sur la pomme (logo Apple) située dans le coin supérieur gauche de l'écran et sélectionnez Préférences Système > Sons. Cliquez sur l'onglet Sortie. À partir du menu, sélectionnez Haut-parleurs internes si vous utilisez les haut-parleurs internes de l'ordinateur, ou sélectionnez Écouteurs si vous utilisez des haut-parleurs ou un casque d'écoute branchés à la sortie casque 3.5 mm (1/8 po) de votre ordinateur.

Enregistrement

Pour enregistrer de la musique sur votre ordinateur, vous pouvez utiliser l'application EZ Vinyl/Tape Converter de ION. Le logiciel EZ Vinyl/Tape Converter permet de simplifier le processus de conversion de votre musique en fichiers numériques. Une fois la conversion du vinyle terminée, vous pouvez graver les fichiers sur CD ou les transférer sur des lecteurs multimédia.

Visitez le site ionaudio.com/ezvc afin de télécharger la toute dernière version du logiciel EZ Vinyl/Tape Converter, ou afin d'accéder au guide de dépannage ou d'obtenir de l'aide supplémentaire.

Veuillez utiliser la carte de téléchargement de logiciel afin de télécharger et d'installer le logiciel, puis suivre les instructions à l'écran. Veuillez consulter la section Configurez le Compact LP comme l'appareil d'enregistrement par défaut avant de commencer l'enregistrement.

1. Une fois l'application EZ Vinyl/Tape Converter installée sur votre ordinateur, connectez le port USB du Compact LP au port USB de votre ordinateur à l'aide du câble USB inclus.
2. Sur votre ordinateur, vous pouvez lancer l'application EZ Vinyl/Tape Converter en allant dans le menu Démarrer > Tous les programmes (Windows) ou dans le menu Applications (Mac).
3. Suivez ensuite les instructions à l'écran afin de configurer l'enregistrement. Lorsque vous êtes invité à faire jouer votre musique, déplacez le bras de lecture du Compact LP sur le disque afin de démarrer la lecture.
   Remarque : Pour écouter un disque durant la lecture, vous pouvez utiliser les haut-parleurs de votre ordinateur, ou encore brancher les sorties RCA du Compact LP à une chaîne stéréo ou à des haut-parleurs. Le Compact LP doit être branché à l'ordinateur afin que le logiciel EZ Vinyl/Tape Converter puisse passer à l'étape suivante.
4. Une fois l'enregistrement terminé, soulevez le bras de lecture et remettez-le sur le serre-bras.

Visitez le site ionaudio.com/computer-optimization afin obtenir plus d'information sur comment optimiser votre ordinateur pour une meilleure qualité audio.

Configurez le Compact LP comme l'appareil d'enregistrement par défaut

- Windows XP : Cliquez sur Démarrer > Panneau de configuration (ou Paramètres > Panneau de configuration en Affichage classique) > Sons et périphériques audio. Cliquez sur l'onglet Audio et sous Enregistrement audio sélectionnez Compact LP comme appareil par défaut.

- Windows Vista : Cliquez sur Démarrer > Panneau de configuration (ou Paramètres > Panneau de configuration en Affichage classique) > Matériel et audio > Son. Cliquez sur l'onglet Enregistrement et sélectionnez Compact LP comme appareil par défaut.

- Windows 7 / Windows 8 / Windows 10 : Cliquez sur Démarrer > Panneau de configuration > Son. Cliquez sur l'onglet Enregistrement et sélectionnez Compact LP comme appareil par défaut.

- Mac OS X : Cliquez sur la pomme (logo Apple) située dans le coin supérieur gauche de l'écran et sélectionnez Préférences Système > Sons. Cliquez sur l'onglet Entrée. À partir du menu, sélectionnez Compact LP comme appareil par défaut.

Guide de dépannage

Si vous éprouvez des difficultés, veuillez consulter les consignes de dépannage ci-dessous ainsi que celles dans le guide du EZ Vinyl/Tape Converter. Avant de retourner ce produit, veuillez communiquer avec le service technique de ION Audio pour de l'assistance au ionaudio.com/support.

Je n'entends pas de signal audio lors de l'enregistrement sur ordinateur :

o Assurez-vous que le Compact LP est allumé et que l'aiguille est bien sur le disque.
o Assurez-vous que le Compact LP est sélectionné comme périphérique d'enregistrement par défaut de votre ordinateur (voir les instructions ci-dessous).
○ Essayez de débrancher le câble USB branché au Compact LP et à votre ordinateur, puis de le rebrancher. Veuillez vous assurer que le volume des haut-parleurs de l'ordinateur soit assez élevé et qu'il n'est pas en sourdine. Essayez d'augmenter le volume des haut-parleurs internes du Compact LP en utilisant le réglage volume du panneau supérieur du Compact LP.

Si vous écoutez la musique via les haut-parleurs de votre ordinateur, assurez-vous que ces haut-parleurs sont sélectionnés comme dispositif de lecture par défaut de votre ordinateur (voir les instructions ci-dessous). Vous pourriez également brancher les sorties RCA du Compact LP à une chaîne stéréo ou à des haut-parleurs. Ne tentez pas de les brancher à des entrées phono; les sorties RCA du Compact LP sont à niveau ligne et pourraient endommager un appareil phono. (Remarque : Les sorties RCA contrôlent le signal sortant de la platine tourne-disque, mais pas le signal provenant de votre ordinateur).

Je n'entends pas de signal audio lors de la lecture :

- Si vous faites la lecture à partir d'un vinyle :

o Assurez-vous que le Compact LP est allumé et que l'aiguille est bien sur le disque.
- Branchez les sorties RCA du Compact LP à une chaîne stéréo ou à des haut-parleurs. (Ne tentez pas de les brancher à des entrées phono; les sorties RCA du Compact LP sont à niveau ligne et pourraient endommager un appareil phono.

- Si vous faite la lecture à partir de votre ordinateur :

o Assurez-vous que le niveau du volume de l'application soit assez élevé.
o Assurez-vous que le niveau du volume de l'ordinateur soit assez élevé.
o Assurez-vous que les haut-parleurs de votre ordinateur soient sélectionnés comme dispositif de lecture par défaut de votre ordinateur (voir les instructions ci-dessous). (Le Compact LP ne peut être utilisé comme périphérique de lecture pour votre ordinateur.)

Il y a un bourdonnement provenant de mon haut-parleur ou ordinateur portable lorsque j'utilise la platine tourne-disque :

• Si vous enregistrez sur un ordinateur :
  o Veuillez brancher l'ordinateur à un câble d'alimentation avec mise à la terre (3 broches).
• Si vous utilisez un haut-parleur :
  o Si le volume est au maximum, essayez de le diminuer jusqu'à l'arrêt du ronflement.

Aucun son ne provient de ma platine tourne-disque, ou le son de la musique est étouffé :

o Retirez le couvercle de la pointe de lecture.

La courroie de la platine tourne-disque s'est détachée :

o Veuillez réinstaller la courroie sur la platine tourne-disque. Pour plus d'informations sur comment procéder, veuillez consulter le guide sur le site ionaudio.com/turntablebelt.

Le plateau ne tourne pas :

o Veuillez vous assurer que la platine tourne-disque est sous tension (interrupteur à l'arrière).
o Veuillez vous assurer que la fonction autostop est activée et que le bras de lecture est placé sur le disque (lorsque la fonction autostop est désactivée, le plateau devrait toujours tourner lorsqu'il est sous tension).
Si le plateau ne tourne toujours pas après avoir effectué les étapes ci-dessus, il se peut que vous deviez réinstaller la courroie du plateau. Pour plus d'informations sur comment procéder, veuillez consulter le guide sur le site ionaudio.com/turntablebelt.

Mon disque ne joue pas à la bonne vitesse, la tonalité est trop haute ou trop basse :

o Veuillez vous assurer que le sélecteur de vitesse 33 / 45 / 78 est réglé sur la bonne vitesse pour votre disque.
Si le sélecteur de vitesse 33 / 45 / 78 est correctement réglé et que la vitesse n'est toujours pas bonne, procédez comme suit :
1. Sur le dessous du Compact LP, trouvez le pad en caoutchouc qui correspond à la vitesse que vous désirez modifier, et soulevez-le délicatement pour l'enlever.
2. Pour le réglage des 45 tours et des 33 tours, introduisez un tournevis cruciforme dans le joint en caoutchouc et serrez/desserrez la vis pour ajuster la vitesse tr/min.
3. Pour le réglage des 78 tours, serrer/desserrer la vis à l'aide d'un tournevis à tête plate.
