BEDIENUNGSANLEITUNG Compact LP ION

Schnellstart-Anleitung Deutsch (23–27)

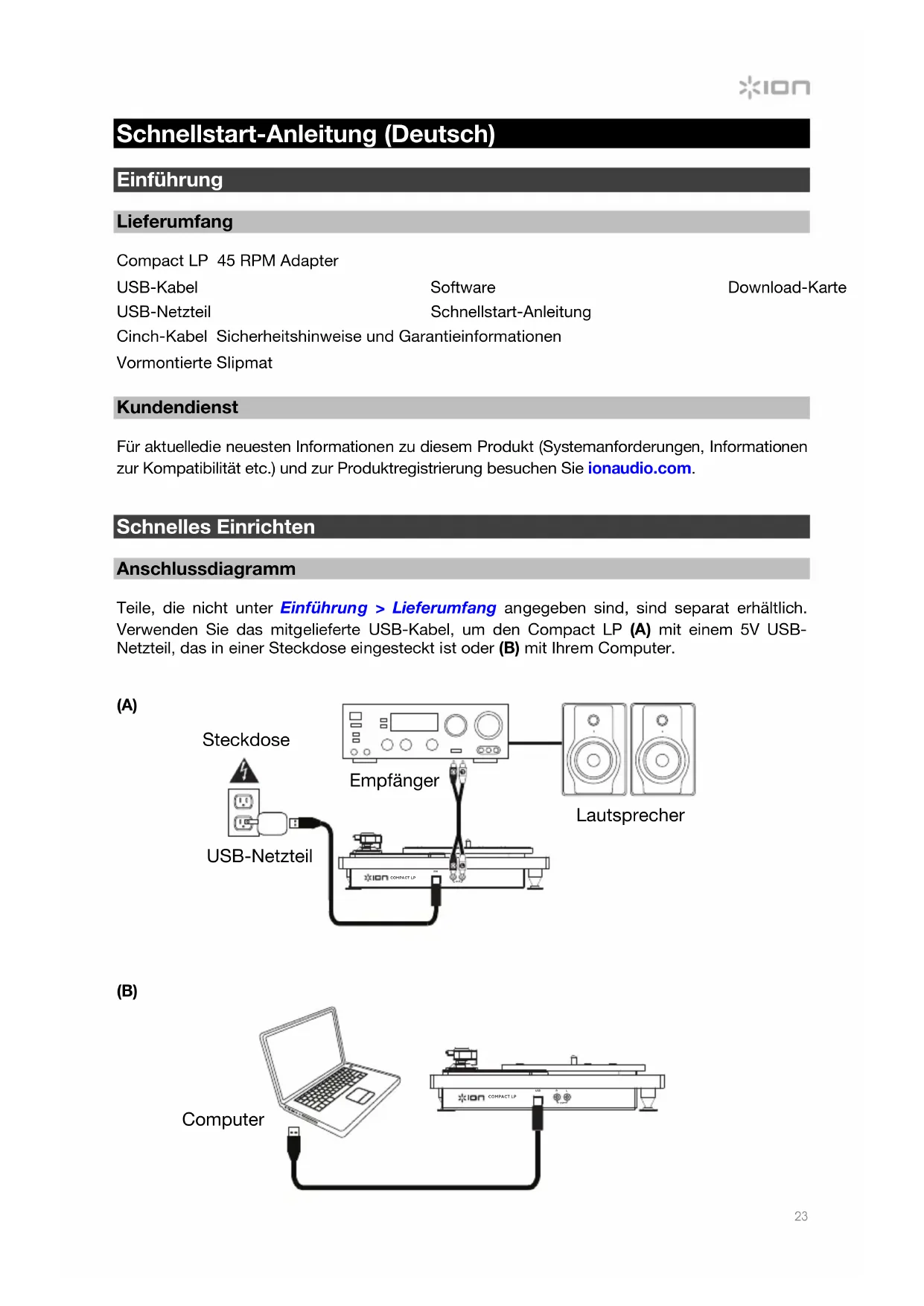

Schnellstart-Anleitung (Deutsch)

Einführung

Lieferumfang

Schnellstart-Anleitung

Cinch-Kabel Sicherheitshinweise und Garantieinformationen

Vormontierte Slipmat

Kundendienst

Für aktuelledie neuesten Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie ionaudio.com.

Schnelles Einrichten

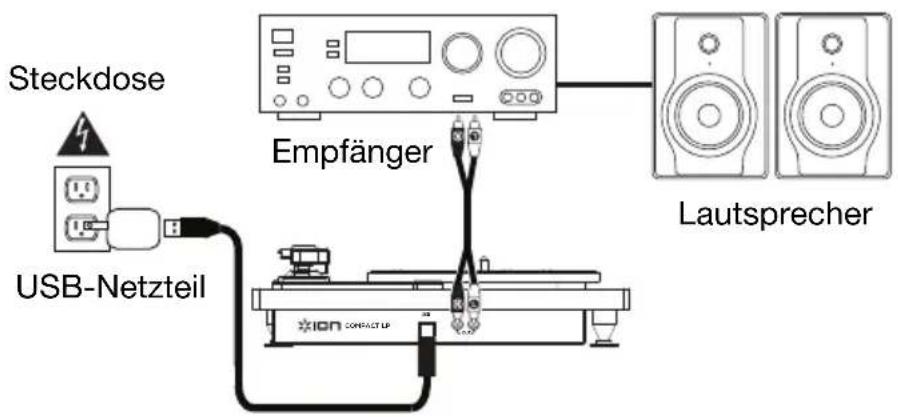

Anschlussdiagramm

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich. Verwenden Sie das mitgelieferte USB-Kabel, um den Compact LP (A) mit einem 5V USB-Netzteil, das in einer Steckdose eingesteckt ist oder (B) mit Ihrem Computer.

(A)

Steckdose USB-Netzteil Empfänger Lautsprecher

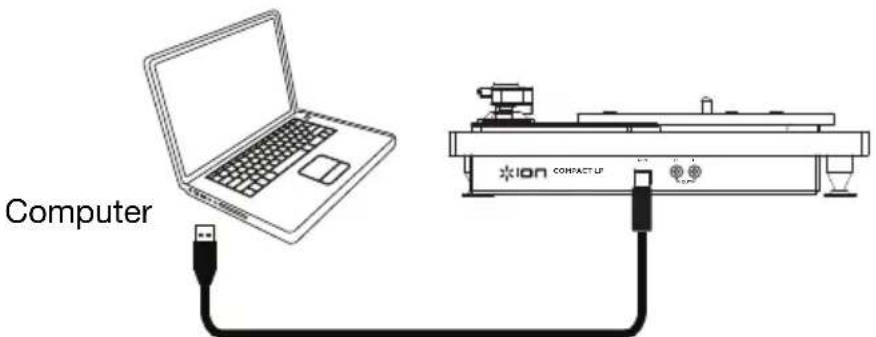

(B)

Wichtig: Entfernen Sie die Kunststoffabdeckung des Tonabnehmers (Nadelabdeckung) bevor Sie den Plattenspieler verwenden.

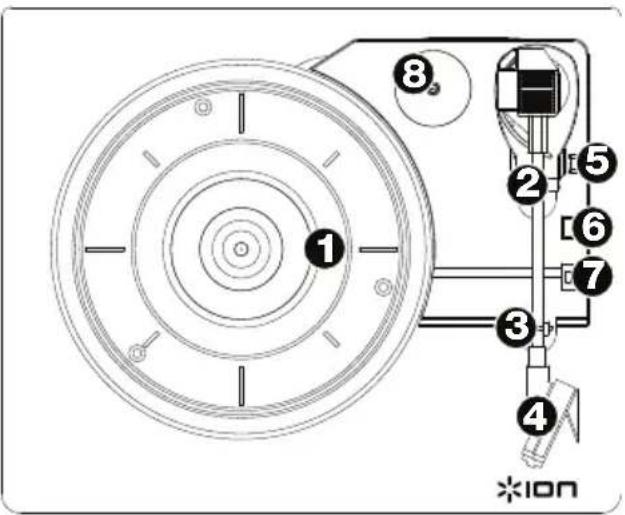

1. Plattenteller: Hier platzieren Sie Ihre Schallplatte.
2. Tonarm: Der Tonarm kann mit der Hand oder durch Drücken des entsprechenden Hebels angehoben und abgesenkt werden. Bitte beachten Sie, dass der Tonarm aus der Ruhestellung (auf dem Arm-Clip) entfernt werden muss, damit der Drehtellermotor aktiviert wird. Wenn der Tonarm wieder in seine Ruheposition gebracht wird, schaltet sich der Motor des Drehtellers aus. Wenn Autostop aktiviert ist und der Tonarm wieder in seine Ruheposition gebracht wurde, schaltet sich der Motor des Drehtellers aus.

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ *ion

1. Arm-Clip: Dieser speziell entworfene Arm-Clip sichert den Tonarm, wenn er nicht verwendet wird. Der Arm-Clip wurde so entwickelt, dass er in der oberen Position bleibt, wenn er entsperrt ist.

2. Vormontierter Tonabnehmer: Dies ist ein austauschbarer Tonabnehmer mit Nadel. Um einen Ersatztonabnehmer oder eine Ersatznadel zu kaufen, navigieren Sie zur Compact LP-Seite auf ionaudio.com.

3. Hebel: Hebt und senkt den Tonarm.

4. 33 / 45 / 78 RPM-Schalter: Regelt die Geschwindigkeit (RPM) des Plattentellers.

Hinweis: Für die Wiedergabe von 78 RPM Schallplatten verwenden Sie idealerweise eine 78 RPM-Nadel (separat erhältlich). Verwenden Sie für 78 RPM Schallplatten ausschließlich 78 RPM-Nadeln. Kaufen Sie eine 78 RPM-Nadel auf ionaudio.com.

1. Autostop-Schalter: Dieser Schalter schaltet Autostop an oder aus. Wenn Autostop eingeschaltet ist, wird der Plattenteller zu rotieren beginnen, sobald der Tonarm über die Schallplatte gelegt wird und stoppen, wenn die Platte das Ende erreicht hat. (Wenn Autostop ausgeschaltet ist, wird sich der Plattenteller immer und unabhängig von der Position des Tonarms drehen.)

Hinweis: Wenn Ihre Schallplatte stoppt, bevor sie das Ende des Songs erreicht hat, bringen Sie Autostop für diese spezielle Schallplatte in die Position AUS. Dies wird in der Regel auch für 45 RPM Schallplatten empfohlen.

1. 45 RPM-Adapterhalterung: Sichert den mitgelieferten 45 RPM-Adapter. Wenn Sie den Adapter nicht verwenden, legen Sie ihn bitte in diese Haltevorrichtung.

Rückseite

1. USB-Audioausgang: Schließen Sie Ihren Plattenspieler mit dem mitgelieferten USB-Kabel an Ihren Computer an. Die USB-Verbindung sendet das Audiosignal vom Plattenspieler an Ihren Computer.

COMPACT LP

Bitte beachten Sie den Abschnitt So verwenden Sie Compact LP mit Ihrem Computer in diesem Handbuch für weitere Informationen.

1. Cinch-Ausgang: Die Audiosignale von einer Vinyl-Schallplatte, die gerade abgespielt wird, wird an diesen Line-Level-Koaxial-Ausgang gesendet. Dieser darf nicht mit Phono-Level-Geräten verbunden werden. (Wenn Sie kein Cinch-Kabel haben, können Sie dies beim lokalen Elektronikfachhändler erwerben.)

Warnung: Die Cinch-Ausgänge sind Line-pegel. Bitte nur verbinden um Line-pegel Eingängen. Sie könnten beschädigen Ihre Empfänger wenn Sie Verbindung Die Cinch-Ausgänge des Compact LP sind zu einem Phono-Eingängen.

So verwenden Sie Compact LP mit Ihrem Computer

Wiedergabe

Es gibt 2 Möglichkeiten, um Ihre Schallplatten mit Compact LP anzuhören!

1. Wenn Sie Ihre eigenen Stereo-Lautsprecher verwenden möchten, können Sie die Compact LP Cinch-Ausgänge mit einer Stereoanlage oder Aktivlautsprechern verbinden. Verbinden Sie sie nicht mit Phono-Eingängen; Die Cinch-Ausgänge des Compact LP sind Line-Verbindungen und könnten ein Gerät mit Phono-Eingängen beschädigen. (Jeder andere standardmäßige Eingangstypus wie CD, Aux In oder Tape ist akzeptabel).
2. Sie können die Musik über Ihren Computer mit Ihren eigenen externen Lautsprechern hören oder über Kopfhörer, die an Ihren Computer angeschlossen sind. (Compact LP kann nicht als Abspielgerät für Audio Ihres Computers verwendet werden.) Lesen Sie den So Stellen Sie die Soundkarte Ihres Computers Alsstandard-Wiedergabegerät ein -Abschnitt bevor Sie Ihre Computermusik wiedergeben.

So Stellen Sie die Soundkarte Ihres Computers Alsstandard-Wiedergabegerät ein

• Windows XP: Klicken Sie auf Startmenü Systemsteuerung (oder Einstellungen > Systemsteuerung in der klassischen Ansicht) > Sound und Audiogeräte. Klicken Sie auf die Registerkarte Audio und wählen unter Soundwiedergabe Ihre Computer-Soundkarte als Standardgerät.
• Windows-Vista: Klicken Sie Startmenü > Systemsteuerung (oder Einstellungen > Systemsteuerung in der klassischen Ansicht) > Hardware und Sound r Ton. Klicken Sie auf die Registerkarte Wiedergabe und wählen Sie Ihre Computer-Soundkarte als Standardgerät aus.
• Windows 7 / Windows 8 / Windows 10: Wählen Sie Startmenü > Systemsteuerung > Ton. Klicken Sie auf die Registerkarte Wiedergabe und wählen Sie Ihre Computer-Soundkarte als Standardgerät aus.
• Mac OS X: Klicken Sie auf das obere linke "Apfel"-Symbol und klicken dann auf Systemeinstellungen > Ton. Klicken Sie auf die Registerkarte Ausgabe. Aus dem Menü wählen Sie Interne Lautsprecher, wenn Sie die internen Computerlautsprecher verwenden oder Kopfhörer, wenn Sie Lautsprecher oder Kopfhörer verwenden, die über den 3.5 mm (1/8")-Kopfhörerausgang an den Computer angeschlossen sind.

Aufnahme

Sie können den ION EZ Vinyl/Tape Converter verwenden, um Musik mit Ihrem Computer aufzunehmen. Mit EZ Vinyl/Tape Converter ist es ganz einfach, Ihre Musik in digitale Dateien zu verwandeln. Nachdem Sie Ihre Schallplatten konvertiert haben, können Sie sie auf CD brennen oder auf tragbare Mediengeräte laden.

Besuchen Sie ionaudio.com/ezvc, um die neueste Version der EZ Vinyl/Tape Converter Software herunter zu laden oder um eine hilfreiche Anleitung zur Fehlerbehebung und zusätzliche Unterstützung zu erhalten.

Verwenden Sie die mitgelieferte Software-Download-Karte zum Herunterladen und Installieren der Software und folgen Sie den Anweisungen auf dem Bildschirm. Siehe Compact LP als Standard-Aufnahmegerät einstellen bevor Sie mit der Aufnahme beginnen.

1. Wenn Sie EZ Vinyl/Tape Converter auf Ihrem Computer installiert haben, verwenden Sie das mitgelieferte USB-Kabel, um den USB-Port des Compact LP mit einem freien USB-Port Ihres Computers zu verbinden.
2. Um EZ Vinyl/Tape Converter auf Ihrem Computer zu öffnen, wählen Sie Startmenü > Alle Programme (Windows) oder das Anwendungen-Menü (Mac).
3. Befolgen Sie die Anweisungen auf dem Bildschirm, um Ihre Aufnahme vorzubereiten. Wenn Sie aufgefordert werden, Ihre Musik zu spielen, bringen Sie den Tonarm des Compact LP über die Platte und starten die Wiedergabe.

Hinweis: Um sich eine Platte während der Wiedergabe anzuhören, können Sie die Lautsprecher Ihres Computers verwenden oder die Cinch-Ausgänge des Compact LP an eine Stereoanlage oder Aktivlautsprecher anschließen. Compact LP muss mit dem Computer verbunden sein, damit Sie mit EZ Vinyl/Tape Converter zum nächsten Schritt übergehen können.

1. Wenn Sie die Aufnahme beendet haben, heben Sie den Compact LP-Tonarm von der Platte und setzen ihn zurück in den Arm-Clip.

Besuchen Sie ionaudio.com/computer-optimization für weitere Informationen zur Optimierung Ihres Computers für Audio.

Compact LP als Standard-Aufnahmegerät einstellen

• Windows XP: Klicken Sie auf Startmenü > Systemsteuerung (oder Einstellungen > Systemsteuerung in der klassischen Ansicht) > Sound und Audiogeräte. Klicken Sie auf die Registerkarte Audio unter Aufnahme und wählen Sie Compact LP als Standard-Gerät aus.
• Windows-Vista: Klicken Sie Startmenü > Systemsteuerung (oder Einstellungen > Systemsteuerung in der klassischen Ansicht) > Hardware und Sound > Ton. Klicken Sie auf die Registerkarte Aufnahme und wählen Sie Compact LP als Standard-Gerät.
• Windows 7 / Windows 8 / Windows 10: Wählen Sie Startmenü > Systemsteuerung > Ton. Klicken Sie auf die Registerkarte Aufnahme und wählen Sie Compact LP als Standard-Gerät.
• Mac OS X: Klicken Sie auf das obere linke "Apfel"-Symbol und klicken dann auf Systemeinstellungen >Ton. Klicken Sie auf die Registerkarte Input. Wählen Sie Compact LP im Menü als Gerät aus.

Fehlerbehebung

Wenn Sie Schwierigkeiten mit dem Produkt haben, lesen Sie bitte die unten aufgeführten Schritte zur Fehlerbehebung und das mitgelieferte EZ Vinyl/Tape Converter Handbuch. Bevor Sie dieses Produkt einsenden, kontaktieren Sie bitte ION Audio für technischen Support bei ionaudio.com/support.

Ich höre keinen Ton beim Aufnehmen von Musik auf einen Computer:

o Stellen Sie sicher, dass Compact LP eingeschaltet und die Nadel auf der Schallplatte ist.
o Stellen Sie sicher, dass Compact LP in Ihrem Computer als standardmäßiges Aufnahmegerät ausgewählt ist (siehe Anleitung unten).
- Stecken Sie auch das USB-Kabel, das den Compact LP mit Ihrem Computer verbindet, zuerst ab und anschließend wieder ein. Stellen Sie sicher, dass die Computer-Lautsprecher eingeschaltet sind und die Lautstärke nicht stummgeschaltet ist. Versuchen Sie, die Lautstärke der eingebauten Lautsprecher mit dem Lautstärkeregler auf der Oberseite des Compact LP zu erhöhen.

- Wenn Sie die Lautsprecher Ihres Computers verwenden, stellen Sie sicher, dass diese Lautsprecher als standardmäßige Wiedergabe-Geräte Ihres Computer ausgewählt sind (siehe Anleitung unten). Alternativ können Sie die Cinch-Ausgänge des Compact LP an eine Stereoanlage oder an Aktivlautsprecher anschließen. Verbinden Sie sie nicht mit Phono-Eingängen; Die Cinch-Ausgänge des Compact LP sind Line-Verbindungen und könnten ein Gerät mit Phono-Eingängen beschädigen. (Hinweis: Die Cinch-Ausgänge überwachen das Signal vom Plattenspieler, nicht das Signal Ihres Computers.)

Ich kann bei der Musikwiedergabe nichts hören:

- Wenn Sie Vinylplatten spielen:

o Stellen Sie sicher, dass Compact LP eingeschaltet und die Nadel auf der Schallplatte ist.
○ Verbinden Sie die Cinch-Ausgänge des Compact LP mit einer Stereoanlage oder mit Aktivlautsprechern. (Verbinden Sie sie nicht mit Phono-Eingängen; Die Cinch-Ausgänge des Compact LP sind Line-Verbindungen und könnten ein Gerät mit Phono-Eingängen beschädigen.)

- Wenn Sie Musik von Ihrem Computer spielen:

○ Achten Sie darauf, dass die Lautstärke Ihres Musik-Players aufgedreht ist.
○ Achten Sie darauf, dass die Lautstärke Ihres Computers aufgedreht ist.

○ Achten Sie darauf, dass die Lautsprecher Ihres Computers als standardmäßiges Wiedergabe-Gerät für Ihren Computer ausgewählt sind (siehe Anleitung unten). (Compact LP kann nicht als Abspielgerät für Audio Ihres Computers verwendet werden.)

Wenn ich den Plattenspieler verwende, höre ich ein Summen durch meine Lautsprecher, oder meinen Laptop

• Wenn Sie mit einem Laptop aufnehmen: Bitte verbinden Sie den Laptop an eine geerdete Stromquelle (3 polig)
• Wenn Sie über einen Lautsprecher spielen: Wenn Sie die maximale Lautstärke eingestellt haben, versuchen Sie die Lautstärke zu reduzieren, bis das Brummgeräusch verschwindet.

Mein Plattenspieler gibt keinen Ton aus bzw. der Ton klingt dumpf:

o Entfernen Sie die Abdeckung von der Nadel.

Der Riemen des Plattenspielers hat sich gelöst:

- Bitte bringen Sie den Riemen wieder am Plattenteller an. Eine genaue Anleitung dazu erhalten Sie auf ionaudio.com/turntablebelt.

Mein Plattenspieler dreht sich nicht:

o Stellen Sie sicher, dass der Plattenspieler eingeschaltet ist (Netzschalter auf der Rückseite).
○ Stellen Sie sicher, dass Autostop eingeschaltet ist und der Tonarm über der Schallplatte positioniert wurde (wenn die Funktion Autostop ausgeschaltet ist, sollte sich der Plattenteller immer drehen, wenn er eingeschaltet ist).
- Wenn die oben genannten Schritte nicht helfen, müssen Sie den Riemen des Plattenspielers wieder anbringen. Einzelheiten darüber entnehmen Sie der Anleitung auf ionaudio.com/turntablebelt.

Meine Schallplatte wird nicht mit der richtigen Geschwindigkeit wiedergegeben. Die Tonlage ist zu hoch oder zu tief:

o Stellen Sie sicher, dass der 33/45/78-Schalter für diese Schallplatte auf die entsprechende Geschwindigkeit eingestellt ist.
o Wenn der 33/45/78-Schalter richtig eingestellt ist, aber die Geschwindigkeit immer noch nicht ganz stimmt, gehen Sie folgendermaßen vor:

1. Heben Sie das Gummipolster mit der anzupassenden RPM-Geschwindigkeit auf der Unterseite des Compact LP ab, um es zu entfernen.
2. Drücken Sie die Gummidichtung durch. Ziehen Sie die Schraube fester an oder lösen Sie die Schraube etwas mit einem Kreuzschlitzschraubendreher, um die RPM-Geschwindigkeiten (45 und 33) genau abzustimmen.
3. Für die Einstellung 78 RPM ziehen Sie die Schraube fester an oder lösen Sie die Schraube etwas mit einem flachen Schraubendreher.
