BEDIENUNGSANLEITUNG Photon LP ION

Schnellstart-Anleitung

Deutsch (23-27)

Snelstartgids

Nederlands (28-32)

Appendix

English (34)

Quickstart Guide (English)

Introduction

Box Contents

Photon LP USB Cable

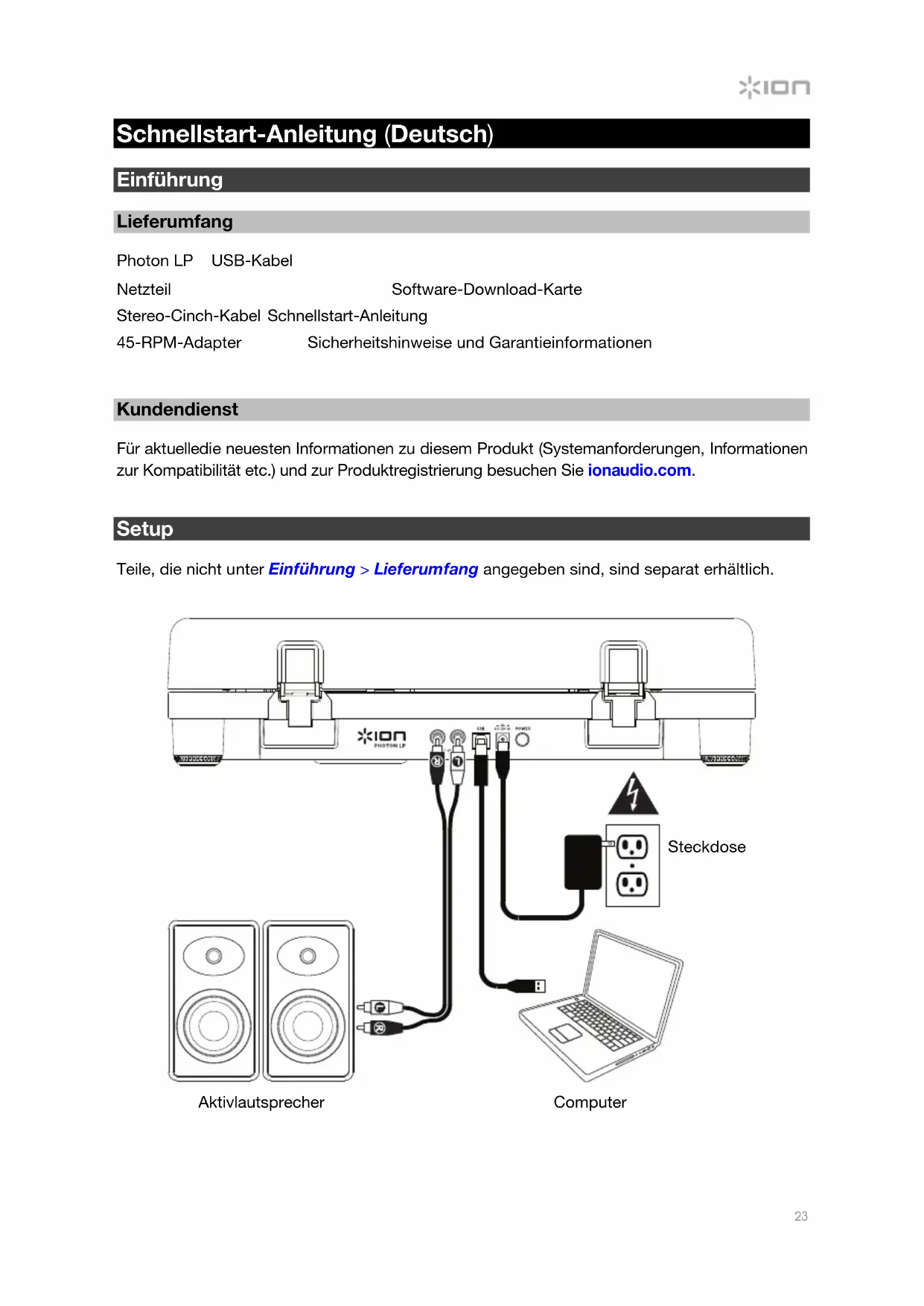

Schnellstart-Anleitung (Deutsch)

Einführung

Lieferumfang

Photon LP USB-Kabel

Netzteil

Software-Download-Karte

Stereo-Cinch-Kabel Schnellstart-Anleitung

45-RPM-Adapter

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für aktuelledie neuesten Informationen zu dieser Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie ionaudio.com.

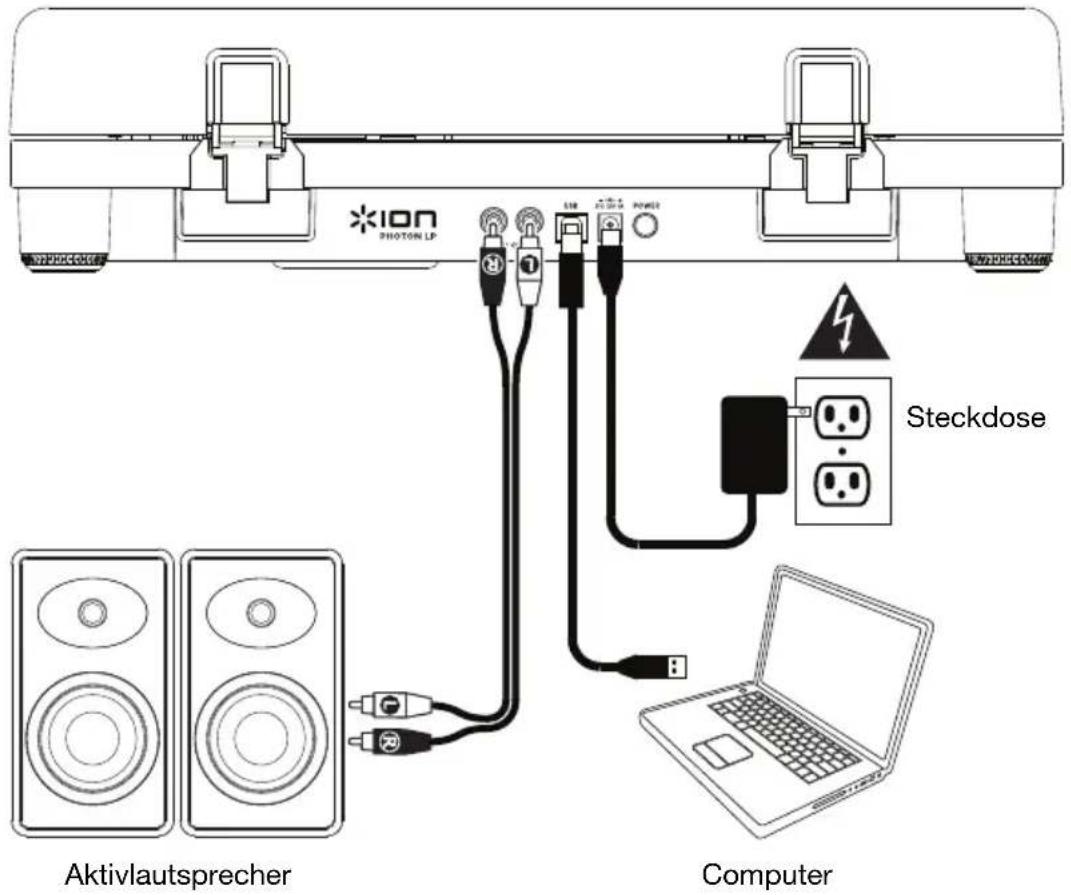

Setup

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Funktionen

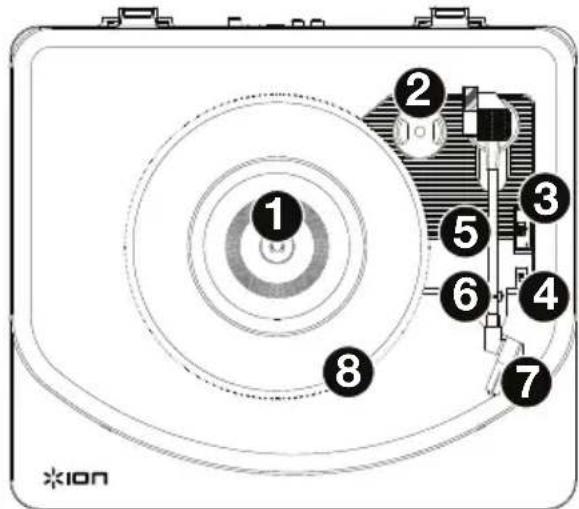

Oberseite

Wichtig: Entfernen Sie die Kunststoffdeckung des Tonabnehmers (Nadelabdeckung) bevor Sie den Plattenspieler verwenden.

1. Plattenteller: Hier platzieren Sie ihre Schallplatte.
2. 45 RPM-Adapterhalterung: Sicher den mitgelieferten 45 RPM-Adapter. Wenn Sie den Adapter nicht verwenden, legen Sieihnitte in diese Haltevorrichtung.
3. 33/45/78 RPM-Schalter: Regelt die Geschwindigkeit (RPM) des Plattentellers.

Hinweis: Für die Wiedergabe von 78 RPM Schallplatten verwenden Sie idealerweise eine 78 RPM-Nadel (separatehältlich). Verwenden Sie für 78 RPM Schallplatten ausschließlich 78 RPM-Nadeln. Kaufen Sie eine 78 RPM-Nadel auf ionaudio.com.

Hinweis: Bei Bedarf konnen Sie die Geschwindigkeit des Plattentellers. An der Unterseite der Photon LP, entfern den Sie die Gummiadeckungen undziehen/losen der entsprechenden Schraube mithilfe eines herkommlichen schraubendrethers anpassen.

1. Autostop-Schalter: This Schalter schaltet Autostop an oder aus. Wenn Autostop eingeschelt ist, wird der Plattenteller zu rotieren beginnen, sobald der Tonarm über die Schallplatte gelegt wird und stoppen, wenn die Platte das Ende erreicht hat. (Wenn Autostop ausgeschaltet ist, wird sich der Plattenteller immer und unabhängig von der Position des Tonarms drehen.)

Hinweis: Wenn ihre Schallplatte stoppt, bevor sie das Ende des Songs erreicht hat, bringen Sie Autostop für diese spezielle Schallplatte in die Position AUS. Dies wird in der Regel auch für 45 RPM Schallplatten empfohlen.

1. Tonarm: Der Tonarm kann mit der Hand angehoben und abgesenkt werden.
2. Arm-Clip: Dieser speziell entworfene Arm-Clip sichert den Tonarm, wenn er nicht verwendet wird. Der Arm-Clip wurde so entwickelt, dass er in der oberen Position bleibt, wenn er entsperrt ist.
3. Vormontierter Tonabnehmer: Dies ist ein austauschbarer Tonabnehmer mit Nadel. Um einen Ersatztonabnehmer oder eine Ersatznadel zu kaufen, navigieren Sie zur Photon LP-Seite auf ionaudio.com.
4. LEDs: 48 mehrfarbige LEDs.

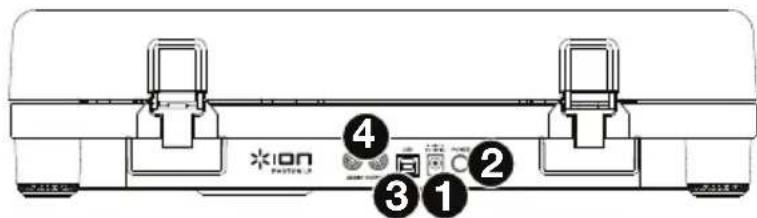

Rückseite

1. Netzteil-Eingang: Verwenden Sieden mitgelieferten Netzteil, um ihn mit einer Steckdose zu verbinden.

2. Ein-/Ausschalter: Drucken Sie diese Taste, um Photon LP ein-oder auszuschalten.

3. USB-Audioausgang: Schlieben

Sie ihren Plattenspieler mit dem mitgelieferten USB-Kabel an ihren Computer an. Die USB-Verbindung sendet das Audiosignal vom Plattenspieler an ihren Computer.itte beachten Sie den Abschnitt So verwenden Sie Photon LP mit Ihr Computer in thisem Handbuch fur weitere Informationen.

1. Cinch-Ausgang: Die Audiosignale von einer Vinyl-Schallplatte, die gerade abgespielt wird, wird an diesen Line-Level-Koaxial-Ausgang gesendet. Diese darf nicht mit Phono-Level-Geräten verbunden werden.

Hinweis: Die Cinch-Ausgänge sind line-pegel.itte nur verbinden um line-pegel Eingangen. Sie konnten beschädigen ihre Empfänger wenn Sie Verbindung Die Cinch-Ausgänge des Photon LP sind zu einem Phono-Eingangen.

So verwenden Sie Photon LP mit Ihrem Computer

Aufnahme

Sie können den EZ Vinyl/Tape Converter verwenden, um Musik mit ihrem Computer aufzunehmen. EZ Vinyl/Tape Converter speichert ihre Aufnahmen direkt mit ihrem Computer. Nachdem Sie ihre Schallplatten konvertiert haben, können Sie sie auf CD brennen oder auf tragbare Mediengeräte laden.

Verwenden Sie die mitgelieferte Software-Download-Karte zum Herunterlagen und Installieren der Software und folgen Sie den Anweisungen auf dem Bildschirm. Siehe Photon LP als Standard-Aufnahmegerät einstehen bevor Sie mit der Aufnahme beginnen.

Zum Aufnahme von Musik auf ihren Computer:

1. Wenn Sie EZ Vinyl/Tape Converter auf Ihr dem Computer installiert haben, verwenden Sie das mitgelieferte USB-Kabel, um den USB-Port des Photon LP mit einem freien USB-Port Ihres Computers zu verbinden.
2. Um EZ Vinyl/Tape Converter auf Ihr Computer zu öffnen, wahren Sie Startmenu > Alle Programme (Windows) oder das Anwendungen-Menu (Mac OS X).
3. Befolgen Sie die Anweisungen auf dem Bildschirm, um ihre Aufnahme vorzubereiten. Wenn Sie aufgefordert werden, ihre Musik zu speilen, bringen Sie den Tonarm des Photon LP über die Platte und starten die Wiedergabe.

Hinweis: Um sich eine Platte während der Wiedergabe anzuhoren, konnen Sie die Laufsprecher Ihres Computers verwenden oder die Cinch-Ausgabe des Photon LP an eine Stereoanlage oder Aktivlautsprecher anschlossen. Verbinden Sie sie nicht mit Phono-Eingangen; Die Cinch-Ausgabe des Photon LP sind Line-Verbindungen und konnten ein Gerät mit Phono-Eingangen beschädigen.

1. Wenn Sie die Aufnahme beendet haben, haben Sie den Photon LP-Tonarm von der Platte und setzenihn zurück in den Arm-Clip.

Besuchen Sie ionaudio.com/computer-optimization für weitere Informationen zur Optimierung Ihres Computers für Audio.

Photon LP als Standard-Aufnahmegerät einstellen

Windows XP

Klichen Sie auf Startmenü > Systemsteuerung (oder Einstellungen > Systemsteuerung in der klassischen Ansicht) > Sound und Audiogeräte. Klichen Sie auf die Registerkarte Audio unter Aufnahme und wahren Sie Photon LP als Standard-Gerät aus.

Windows Vista

Klicken Sie Startmenü > Systemsteuerung (oder Einstellungen > Systemsteuerung in der klassischen Ansicht) > Hardware und Sound > Ton. Klicken Sie auf die Registerkarte Aufnahme und wahlen Sie Photon LP als Standard-Gerät.

Windows 7/Windows 8/Windows 10

Wahlen Sie Startmenu > Systemsteuerung > Ton. Klichen Sie auf die Registerkarte Aufnahme und wahlen Sie Photon LP als Standard-Gerät.

Mac OS X

Klicken Sie auf das obere linke "Apfel"-Symbol und klichen dann auf Systemeinstellungen > Ton. Klicken Sie auf die Registerkarte Input. Wahlen Sie Photon LP im Menu als Gerät aus.

Wiedergabe

Sie können die Musik auf Ihr dem Computer über seine internen Laatsprecher oder über die angeschlossen Kopfhörer horen. (Photon LP kann nicht als Abspielgerät für Audio Ihres Computers verwendet werden.)

Lesen Sie den Einrichten Ihrer Computer-Soundkarte als Standardwiedergabegerät - Abschnitt bevor Sie ihre Computermusik wiedergeben.

Um eine Platte während der Wiedergabe anzuhoren, konnen Sie die Laufsprecher Ihres Computers verwenden oder die Cinch-Ausgabe des Photon LP an eine Stereoanlage oder Aktivlautsprecher anschlossen. Verbinden Sie sie nicht mit Phono-Eingangen; Die Cinch-Ausgabe des Photon LP sind Line-Verbindungen und konnten ein Gerät mit Phono-Eingangen beschädigen.

Einrichten Ihrer Computer-Soundkarte als Standardwiedergabegerät

Windows XP

Klichen Sie auf Startmenü > Systemsteuerung (oder Einstellungen > Systemsteuerung in der klassischen Ansicht) > Sound und Audiogeräte. Klichen Sie auf die Registerkarte Audio und wahlen unter Soundwiedergabe ihre Computer-Soundkarte als Standardgerät.

Windows Vista

Klicken Sie Startmenu > Systemsteuerung (oder Einstellungen > Systemsteuerung in der klassischen Ansicht) > Hardware und Sound > Ton. Klicken Sie auf die Registerkarte Wiedergabe und wahlen Sie ihre Computer-Soundkarte als Standardgerät aus.

Windows 7/Windows 8/Windows 10

Wahlen Sie Startmenü > Systemsteuerung > Ton. Klichen Sie auf die Registerkarte Wiedergabe und wahren Sie ihre Computer-Soundkarte als Standardgerät aus.

Mac OS X

Klicken Sie auf das obere linke "Apfel"-Symbol und klichen dann auf Systemeinstellungen > Ton. Klicken Sie auf die Registerkarte Ausgabe. Aus dem Menu wahlen Sie Interne Laufsprecher, wenn Sie die internen Computerlautsprecher verwenden oder Kopfhörer, wenn Sie Laufsprecher oder Kopfhörer verwenden, die über den 3,5mm-Kopfhörerausgang an den Computer angeschlossen sind.

Fehlerbehebung

Wenn Sie Schwierigkeiten mit dem Produkt haben,lesen Sieitte die unten aufgeführten Schritte zur Fehlerbehebung und das mitgelieferte EZ Vinyl/Tape Converter Handbuch.

Wenn Sie auf einen Computer aufnehmen:

• Stellen Sie sicher, dass Photon LP eingeschaltet und die Nadel auf der Schallplatte ist.
• Stellen Sie sicher, dass Photon LP in Ihr Computer als standardmäßiges Aufnahmegerät ausgewählt ist (siehe Anleitung unter).
• Wenn Sie die Laufsprecher Ihres Computers verwenden, stellen Sie safer, dass diese Laufsprecher als standardmäßige Wiedergabe-Geräte Ihres Computer ausgewählt sind (siehe Anleitung unter).

Alternative können Sie die Cinch-Ausgänge des Photon LP an eine Stereoanlage oder an Aktivlautsprecher anschließen. Verbinden Sie sie nicht mit Phono-Eingangen; Die Cinch-Ausgänge des Photon LP sind Line-Verbindungen und konnten ein Gerät mit Phono-Eingangen beschädigen.

Hinweis: Die Cinch-Ausgänge überwachen das Signal vom Plattenspieler, nicht das Signal Ihres Computers.

• Stecken Sie auch das USB-Kabel, das den Photon LP mit Ihr Computer verbindet, zuerst ab und anschließend wieder ein.

Ich kann bei der Musikwiedergabe nichts horen:

- Wenn Sie Vinylplatten spielien:

O Stellen Sie sicher, dass Photon LP eingeschaltet und die Nadel auf der Schallplatte ist.
o Verbinden Sie die Cinch-Ausgabe des Photon LP mit einer Stereoanlage oder mit Aktivlautsprechem. (Verbinden Sie sie nicht mit Phono-Eingangen; Die Cinch-Ausgabe des Photon LP sind Line-Verbindungen und konnten ein Gerät mit Phono-Eingangen beschädigen.)

- Wenn Sie Musik von ihrem Computer spielien:

Achten Sie daraufuf, dass die Lautstärke Ihres Musik-Players aufgedreht ist.
Achten Sie daraufuf, dass die Lautstärke Ihres Computers aufgedreht ist.
Achten Sie darauf, dass die Laufsprecher Ihres Computers als standardmaßiges Wiedergabe-Gerät für ihren Computer ausgewählt sind (siehe Anleitung unter). (Photon LP kann nicht als Abspielgerät für Audio Ihres Computers verwendet werden.)

Wenn ich den Plattenspieler verwende, Höhe ich ein Summen durch meinige Laufsprecher:

• Wenn Sie mit einem Laptop aufnehmen,itte verbinden Sie den Laptop an eine geerdete Stromquelle (3 polig).
• Wenn Sie über einen Laufsprecher spielten,itte verbinden Sie diesen mit einer geerdeten (3 poligen) Stromquelle.

Meine Schallplatte wird nicht mit der richtigen Geschwindigkeit wiedergegeben. Die Tonlage ist zu hoch oder zu tief:

• Stellen Sie sicher, dass der 33/45/78-Schalter für diese Schallplatte auf die entsprechende Geschwindigkeit eingestellt ist.

• Wenn der 33/45/78-Schalter richtig eingestellt ist und die Geschwindigkeit immer noch nicht ganzt Stimmt, gehen Sie folgendermaßen vor:

• Heben Sie das Gummipolster mit der anzupassenden RPM-Geschwindigkeit auf der Unterseite des Photon LP ab, um es zu entfernen.

• Drücken Sie die Gummidichtigung durch. Ziehen Sie die Schraube mit einem Kreuzschlitzschraubendreher fester an oder lösen die Schraube ein weniger, um die RPM-Geschwindigkeit/genau abzustimmen.

Snelstartgids (Nederlands)

Introductie

Inhoud van de doos

Photon LP USB kabel

Stroomadapter Software-download-kaart

Stereo RCA-kabel Snelstartgids
