BEDIENUNGSANLEITUNG Mustang LP ION

Schnellstart-Anleitung Deutsch (21–25)

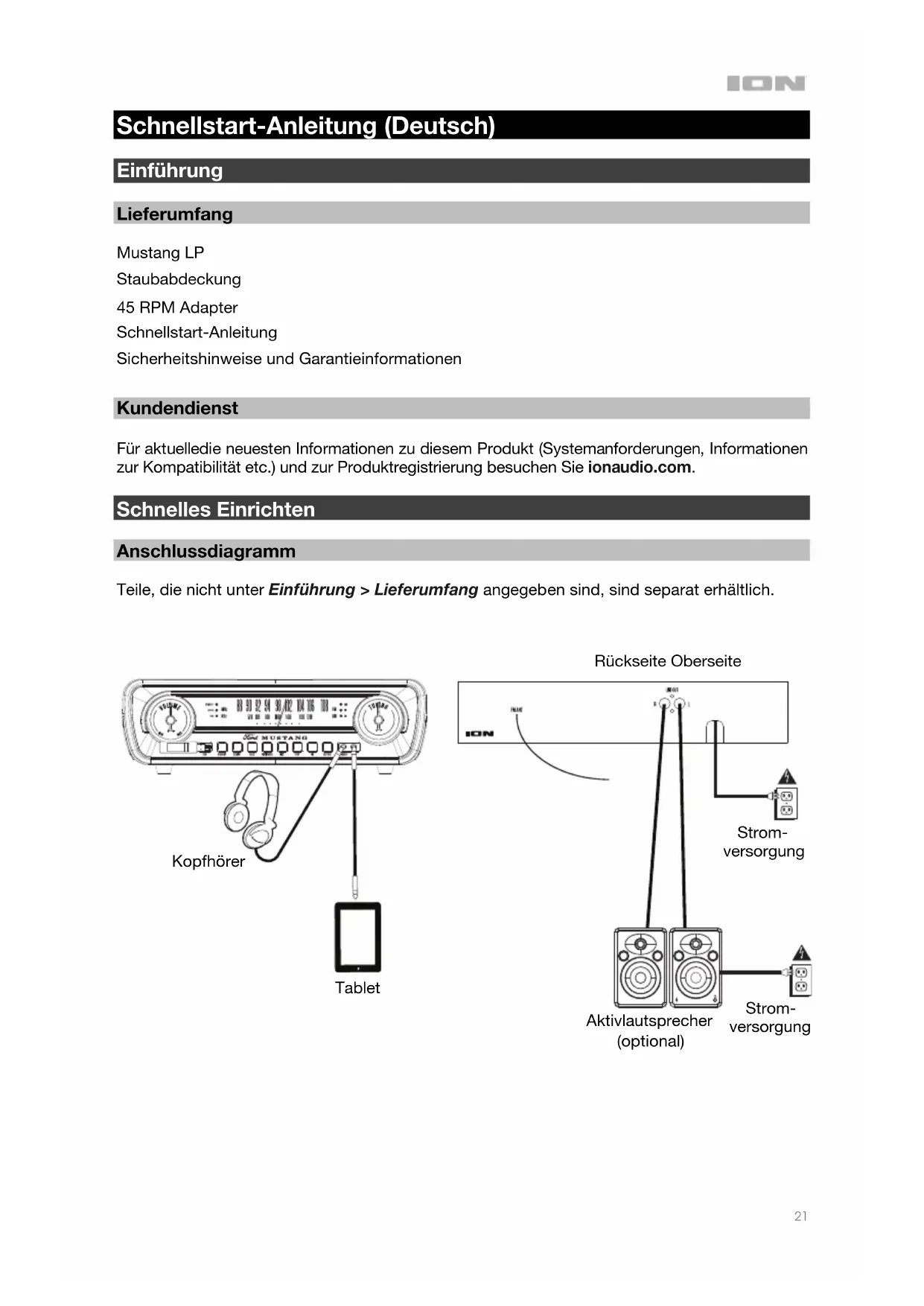

Schnellstart-Anleitung (Deutsch)

Einführung

Lieferumfang

Mustang LP

Staubabdeckung

45 RPM Adapter

Schnellstart-Anleitung

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für aktuelledie neuesten Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie ionaudio.com.

Schnelles Einrichten

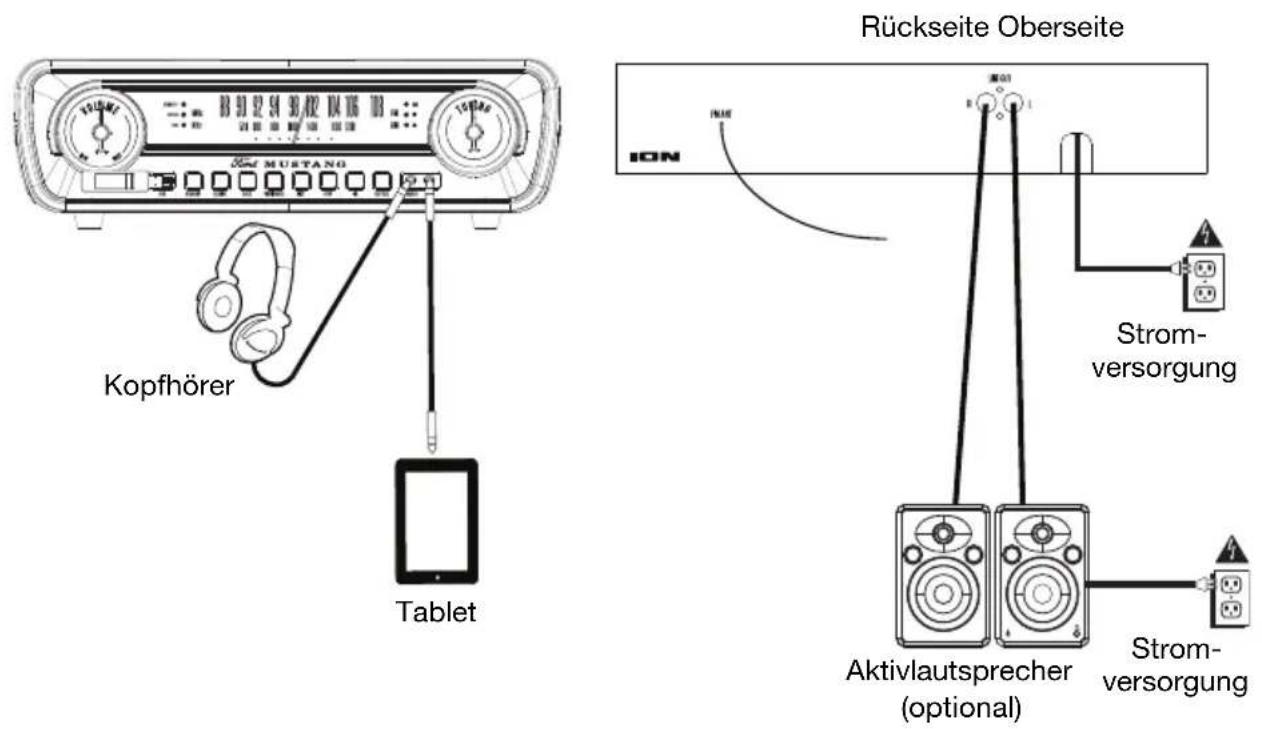

Anschlussdiagramm

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Rückseite Oberseite Kopfhörer Tablet ION Strom- versorgung Aktivlautsprecher (optional) Strom- versorgung

Funktionen

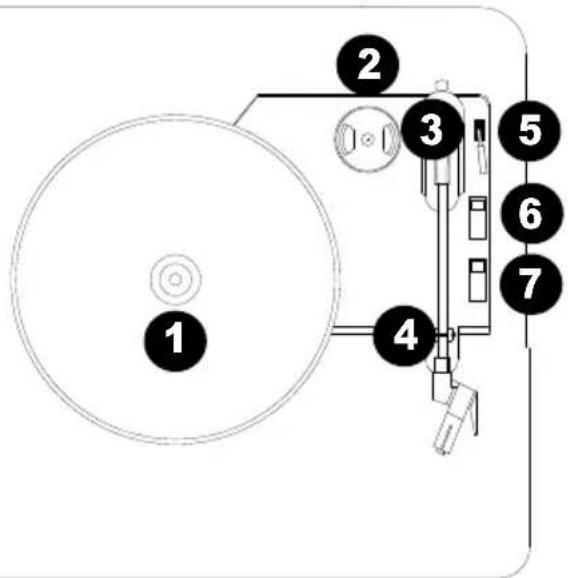

Vinyl-Modus

1. Plattenteller: Hier platzieren Sie Ihre Schallplatte.
2. 45 RPM-Adapterhalterung:

Sichert den mitgelieferten 45 RPM-Adapter. Wenn Sie den Adapter nicht verwenden, legen Sie ihn bitte in diese Haltevorrichtung.

1. Tonarm: Der Tonarm kann mit der Hand oder durch Drücken des entsprechenden Hebels angehoben und abgesenkt werden.

2. Arm-Clip: Dieser speziell entworfene Arm-Clip sichert den Tonarm, wenn er nicht verwendet wird. Der Arm-Clip wurde so designt, dass er in der oberen Position bleibt, wenn er entsperrt ist.

3. Hebel: Hebt und senkt den Tonarm.

4. 33 / 45 / 78 RPM-SCHALTER: Regelt die Geschwindigkeit des Plattentellers.

Hinweis: Für die Wiedergabe von 78 RPM Schallplatten verwenden Sie idealerweise eine 78 RPM-Nadel (separat erhältlich). Verwenden Sie für 78 RPM Schallplatten ausschließlich 78 RPM-Nadeln.

1. Autostop-Schalter: Dieser Schalter schaltet Autostop ein oder aus. Wenn Autostop eingeschaltet ist, wird der Plattenteller zu rotieren beginnen, sobald der Tonarm über die Schallplatte gelegt wird und stoppen, wenn die Platte das Ende erreicht hat. Wenn Autostop ausgeschaltet ist, wird sich der Plattenteller immer und unabhängig von der Position des Tonarms drehen.

Hinweis: Wenn Ihre Schallplatte stoppt, bevor sie das Ende des Songs erreicht hat, bringen Sie Autostop für diese spezielle Schallplatte in die Position AUS. Dies wird in der Regel für 45 RPM Schallplatten empfohlen.

1 2 3 4 5 6 7

WICHTIG: Entfernen Sie die Plastikabdeckung des Tonabnehmers (Nadelabdeckung) bevor Sie den Plattenspieler verwenden.
*WARNUNG: Die Cinch-Ausgänge sind LINE-Level. Bitte schließen Sie sie nur an LINE-Level-Eingänge an. Sie können Ihren Receiver beschädigen, wenn Sie ein LINE-Level-Gerät an einen PHONO-Level-Eingang anschließen.

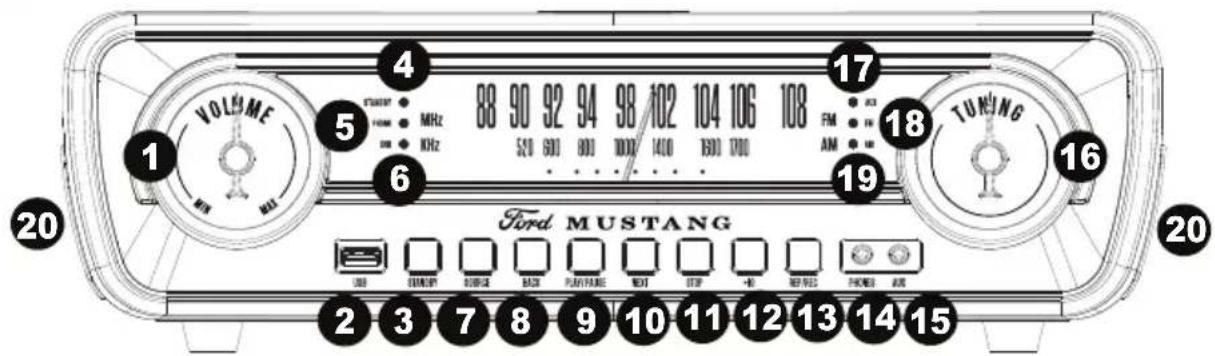

Vorderseite

VOLUME 1 5 4 88 90 92 94 98 102 104 106 108 MHz KHz 520 600 800 1000 1400 1600 3000 FM AM TUNING 17 18 19 Ford MUSTANG 2 3 7 8 9 10 11 12 13 14 15 USB SUMMARY SOURCE BASE PLANTARE NET STOP -+ REF RED CHANNEL AIR

1. Lautstärke: Stellt die Lautstärke für die internen Lautsprecher und den Kopfhörerausgang ein.
2. USB-Anschluss: Spielen Sie Tracks von Ihrem USB-Stick oder nehmen Sie Songs auf Ihren USB-Stick auf.
3. Standby: Drücken Sie diese Taste, um das Gerät ein-/auszuschalten.
4. LED-Standby: Diese LED schaltet sich wenn das Gerät eingeschaltet ist.
5. LED-Phono: Diese LED schaltet sich wenn Phono ausgewählt ist mit dem Source-Taste.
6. LED-USB: Diese LED schaltet sich wenn USB ausgewählt ist mit dem Source-Taste.
7. Tonquelle: Drücken Sie diese Taste, um durch die Quellen für Phono, USB, AM, FM, und Aux.
8. Vorheriger Track/Rücklauf: Drücken Sie kurz diese Taste, um zum vorherigen USB-Track zu springen. Halten Sie diese Taste gedrückt, um im aktuellen Track zurückzuspulen.
9. Wiedergabe/Pause: Drücken Sie diese Taste, um die Wiedergabe der USB Track anzuhalten oder fortzusetzen.
10. Nächster Track/Suchlauf: Drücken Sie kurz diese Taste, um zum nächsten USB-Track zu springen. Halten Sie diese Taste gedrückt, um im aktuellen Track vorzuspulen.
11. Stopp: Drücken Sie diese Taste, um die Wiedergabe eines USB-Tracks. Drücken Sie diese Taste, um die Aufnahme auf den USB-Stick zu beenden.
12. +10: Mit dieser Taste können Sie 10 Tracks auf einem USB-Stick überspringen.
13. Rep/Rec (Wiederholen/Aufnehmen): Wenn USB als Quelle ausgewählt ist, drücken Sie diese Taste, um den aktuellen Track zu wiederholen und drücken die Taste erneut, um zu wiederholen, nachdem alle Tracks am USB-Stick durchgespielt wurden. Wenn Phono oder Aux als Quelle gewählt ist, drücken Sie diese Taste, um die Aufnahme auf einen angeschlossenen USB-Stick zu starten.
14. Kopfhörerausgang: Schließen Sie Kopfhörer an (separat erhältlich), um Ihre tonquelle anzuhören. Wenn Kopfhörer angeschlossen sind, wird der interne Lautsprecher stumm geschaltet.
15. Aux-Eingang: Verbinden Sie den Ausgang eines Line-Level-Geräts mit diesem Eingang, beispielsweise von einem Smartphone, Media-Player, Tablet etc. Die Audioinhalte, die über diesen Eingang gespielt werden, können auch auf einen angeschlossenen USB-Stick gespeichert werden.
16. Tuning: Verwenden Sie diesen Regler, um einen anderen Sender einzustellen.
17. LED-Aux: Diese LED schaltet sich wenn Aux ausgewählt ist mit dem Source-Taste.
18. LED-FM: Diese LED schaltet sich wenn FM ausgewählt ist mit dem Source-Taste.
19. LED-AM: Diese LED schaltet sich wenn AM ausgewählt ist mit dem Source-Taste.
20. Lautsprecher: Musik aus der ausgewählten Quelle wird über diese internen Lautsprecher wiedergegeben (solange keine Kopfhörer an den Kopfhörerausgang angeschlossen sind).

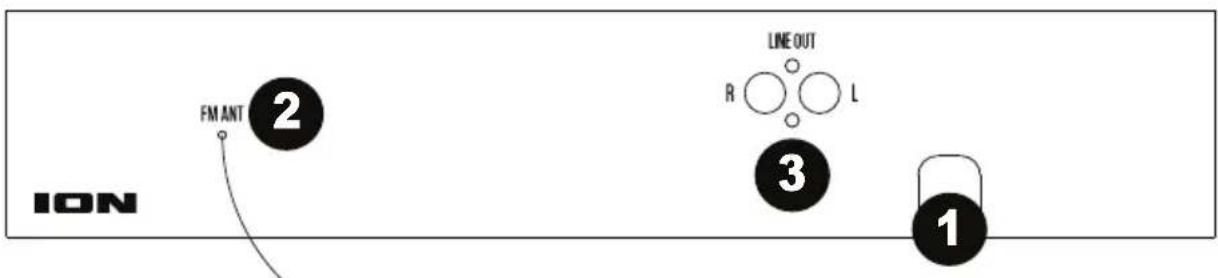

Rückseite

ION FM ANT 2 LINE OUT R ○ ○ L 3 1

1. Stromversorgung: Das integrierte Netzkabel wird hier angeschlossen.
2. FM-Antenne: Richten Sie diese Antenne aus, um den optimalen FM-Radioempfang zu erzielen. Für den AM-Empfang (nur bei US/CA-Geräten) drehen Sie das Gerät bis Sie den besten Empfang gefunden haben.
3. Line-Ausgang: Schließen Sie diesen Ausgang an einen Empfänger, Verstärker oder Aktivlautsprecher an. Hinweis: Der Lautstärkeregler des Mustang LP wird die Lautstärke nicht anpassen, wenn der Line-Ausgang verwendet wird.

Aufnahme

Aufnahme vom Plattenspieler

1. Stellen Sie den Audioquellen auf Phono ein.
2. Stecken Sie den USB-Stick in den USB-Port.
3. Setzen Sie den Tonarm auf die gewünschte Position auf der Platte.
4. Drücken Sie die Taste Aufnahme.
5. Drücken Sie während der Aufnahme die Taste Nächster Track, um eine separate Audiodatei zu erstellen.
6. Drücken Sie die Taste Stopp, um die Aufnahme zu stoppen.

Aufnahme vom Aux-Eingang

1. Stecken Sie den USB-Stick in den USB-Port.
2. Stellen Sie den Audioquellen auf Phono ein.
3. Schließen Sie Ihr externes Audiogerät an und beginnen Sie seine Wiedergabe.
4. Drücken Sie die Taste Aufnahme.
5. Drücken Sie während der Aufnahme die Taste Nächster Track, um eine separate Audiodatei zu erstellen.
6. Drücken Sie die Taste Stopp, um die Aufnahme zu stoppen.

Wiedergabe über den Plattenspieler

Führen Sie vor der Anwendung folgende Schritte aus:

• Entfernen Sie den Nadelschutz. Setzen Sie die Schutzkappe wieder auf die Plattennadel auf, wenn Sie das Gerät nicht verwenden.

• Achten Sie darauf, dass sich der Tonarm frei vom Tonarmhalter entfernen lässt. Verriegeln Sie den Tonarm wieder am Halter, wenn er nicht in Gebrauch ist.

• Stellen Sie den Audioquellen auf Phono und nehmen die Staubabdeckung des Plattenspielers ab.

• Legen Sie eine Platte über die mittige Spindel auf die Slipmat am Plattenteller.

• Stellen Sie den Geschwindigkeitsregler je nach Platte auf 33, 45 oder 78 Umdrehungen pro Minute.

• Heben Sie den Tonarm vom Tonarmhalter, indem Sie den Hebel verwenden. Bringen Sie den Tonarm behutsam über die Platte. Der Plattenteller beginnt sich zu drehen.

• Setzen Sie den Tonarm auf die gewünschte Stelle auf der Platte.

• Senken Sie den Tonarm behutsam auf die Platte, um die Wiedergabe zu beginnen.

• Wenn das Ende der Platte erreicht ist, stoppt der Tonarm automatisch. Heben Sie den Tonarm von der Platte und setzen ihn wieder in den Halter zurück.

• Um die Platte manuell zu stoppen, heben Sie den Tonarm von der Platte und setzen ihn wieder in den Halter zurück.

Hinweis: Versuchen Sie nie, den Plattenteller manuell anzuhalten oder zu drehen. Ist der Tonarm nicht im Halter gesichert können Bewegungen oder Erschütterungen des Plattenspielers den Tonarm beschädigen.

Auto-Stopp-Betrieb

Bestimmte Platten haben einen Auto-Stopp-Bereich außerhalb der voreingestellten Grenze. Der Plattenspieler beendet die Wiedergabe in diesem Fall vielleicht schon vor dem Ende des letzten Tracks. Ist dies der Fall, stellen Sie den Auto-Stopp-Schalter in die Position Aus. So kann eine Platte ohne automatisches Stoppen zu Ende gespielt werden. Sie müssen den Tonarm manuell anheben, wieder in den Halter legen und das Gerät ausschalten, damit sich der Plattenspieler nicht dreht.

Wiedergabe über den Aux-Eingang

1. Stellen Sie den Audioquellen auf Aux In ein.
2. Schließen Sie ein 1/8" (3,5 mm) Stereo-Audiokabel (nicht enthalten) an den AUX-EINGANG auf der vorderseite des Mustang LP an und verbinden es mit dem Line-Ausgang oder Kopfhörerausgang Ihres externen Audio-Geräts, um eine externe Quelle durch die im Mustang LP integrierten Lautsprecher zu hören.
3. Stellen Sie die Lautstärke am Mustang LP auf das gewünschte Niveau.
   Hinweis: Wenn der Line-Ausgang Ihres externen Gerätes angeschlossen ist, müssen Sie nur den Lautstärkeregler des Systems anpassen. Wenn der Kopfhörerausgang Ihres externen Gerätes in Verwendung ist, müssen Sie möglicherweise die Lautstärke sowohl auf dem externen Gerät als auch am Mustang LP anpassen, um den gewünschten Pegel zu erreichen.

Wiedergabe eines USB-Sticks

Die folgenden Dateitypen sind von USB -Flash-Laufwerken spielbar: MP3, WAV, und WMA.

Um eine Datei wiederzugeben:

1. Verbinden Sie den USB-Stick mit einem USB-Port.
2. Stellen Sie die Quelle auf USB. Das Gerät startet die Wiedergabe.
3. Drücken Sie die Taste Stopp, um die Wiedergabe zu stoppen.

Hinweis: Bitte beachten Sie, dass das Gerät nur USB-Sticks im FAT32-Format lesen kann, die 32 GB oder weniger beherbergen.

Hinweis: Wenn ein USB -Flash-Laufwerk mehr als 999 Dateien in einem Ordner enthält, werden die Dateien über 999 nicht korrekt auf dem Display angezeigt. Arrangieren Sie Ihre Dateien in den Ordnern so, dass Sie maximal 999 Dateien in einem Ordner haben.

Radio hören

1. Stellen Sie die Quelle und die gewünschte Frequenz ein (AM oder FM).
2. Wählen Sie den gewünschten Sender durch Drehen des Tuning-Reglers.
3. Bringen Sie die Lautstärke auf das gewünschte Niveau.

Hinweis: Der Receiver verfügt über eine eingebaute FM-Antenne, die an der Rückseite hängt. Dieser Draht sollte für den besten Empfang vollständig ausgerollt und ausgezogen werden.
