Mustang LP - Platine_disque ION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle avec haut-parleurs intégrés et radio
Marque	ION
Modèle	Mustang LP
Alimentation	Câble d'alimentation intégré
Vitesses de lecture	33, 45, 78 tr/min
Fonctions principales	Lecture vinyle, radio AM/FM, lecteur USB, entrée auxiliaire, enregistrement USB
Haut-parleurs intégrés	Oui, désactivés si casque branché
Sortie casque	Oui, jack 3,5 mm
Sortie ligne	Oui, RCA (niveau ligne)
Entrée auxiliaire	Oui, jack 3,5 mm
Port USB	Oui, pour lecture et enregistrement (FAT32, max 32 Go)
Formats audio USB supportés	MP3, WAV, WMA
Antenne radio	Antenne FM filaire à déployer
Fonction Autostop	Oui, commutable ON/OFF
Adaptateur 45 tr/min inclus	Oui, avec rangement sur la platine
Protège-pointe amovible	Oui
Enregistrement direct sur USB	Oui, depuis vinyle ou entrée auxiliaire
Pièces détachées et réparabilité	Pointe de lecture 78 tr/min vendue séparément
Entretien et nettoyage	Consulter le manuel pour les précautions

FOIRE AUX QUESTIONS - Mustang LP ION

Comment enregistrer un disque vinyle sur une clé USB ?

Réglez la source sur Phono, insérez la clé USB dans le port USB, abaissez le bras de lecture sur le disque, puis appuyez sur la touche Rec. Pour créer des pistes séparées, appuyez sur Next Track pendant l'enregistrement. Pour arrêter, appuyez sur Stop.

Pourquoi mon disque s'arrête-t-il avant la fin ?

La fonction Autostop peut être trop sensible. Désactivez-la en plaçant le commutateur Autostop sur OFF. Le disque jouera alors jusqu'au bout, mais vous devrez arrêter manuellement le plateau en levant le bras.

Puis-je écouter la radio sans brancher de haut-parleurs externes ?

Oui, la platine dispose de haut-parleurs intégrés. Sélectionnez la source AM ou FM avec le bouton Source et ajustez le volume.

Quel type de pointe utiliser pour les disques 78 tr/min ?

Pour une lecture optimale, utilisez une pointe de lecture 78 tr/min (vendue séparément). N'utilisez pas la pointe standard, car elle pourrait endommager les disques.

Comment connecter un appareil externe comme un smartphone ?

Branchez un câble audio stéréo 3,5 mm de la sortie casque/ligne de votre appareil à l'entrée Aux In du panneau avant. Sélectionnez la source Aux et réglez le volume.

Que faire si la radio capte mal ?

Déroulez complètement l'antenne FM à l'arrière et déployez-la pour une meilleure réception. Pour AM, tournez l'appareil pour optimiser la réception (modèles américains et canadiens uniquement).

Puis-je lire des fichiers MP3 depuis une clé USB ?

Oui, la platine supporte les fichiers MP3, WAV et WMA sur clé USB en FAT32, jusqu'à 32 Go et 999 fichiers par dossier.

Comment désactiver les haut-parleurs internes ?

Branchez un casque dans la sortie Headphone ; les haut-parleurs internes se coupent automatiquement.

Puis-je enregistrer à partir de l'entrée auxiliaire ?

Oui, sélectionnez la source Aux, branchez votre appareil et appuyez sur Rec. Utilisez Next Track pour créer des pistes séparées et Stop pour terminer.

Que faire si le plateau ne tourne pas ?

Vérifiez que l'appareil est sous tension (bouton Standby), que la source est réglée sur Phono, et que le bras de lecture est déverrouillé et placé au-dessus du disque. Si nécessaire, activez Autostop en position ON.

MODE D'EMPLOI Mustang LP ION

Guide d'utilisation rapide Français (11 – 15)

Guida rapida Italiano (16–20)

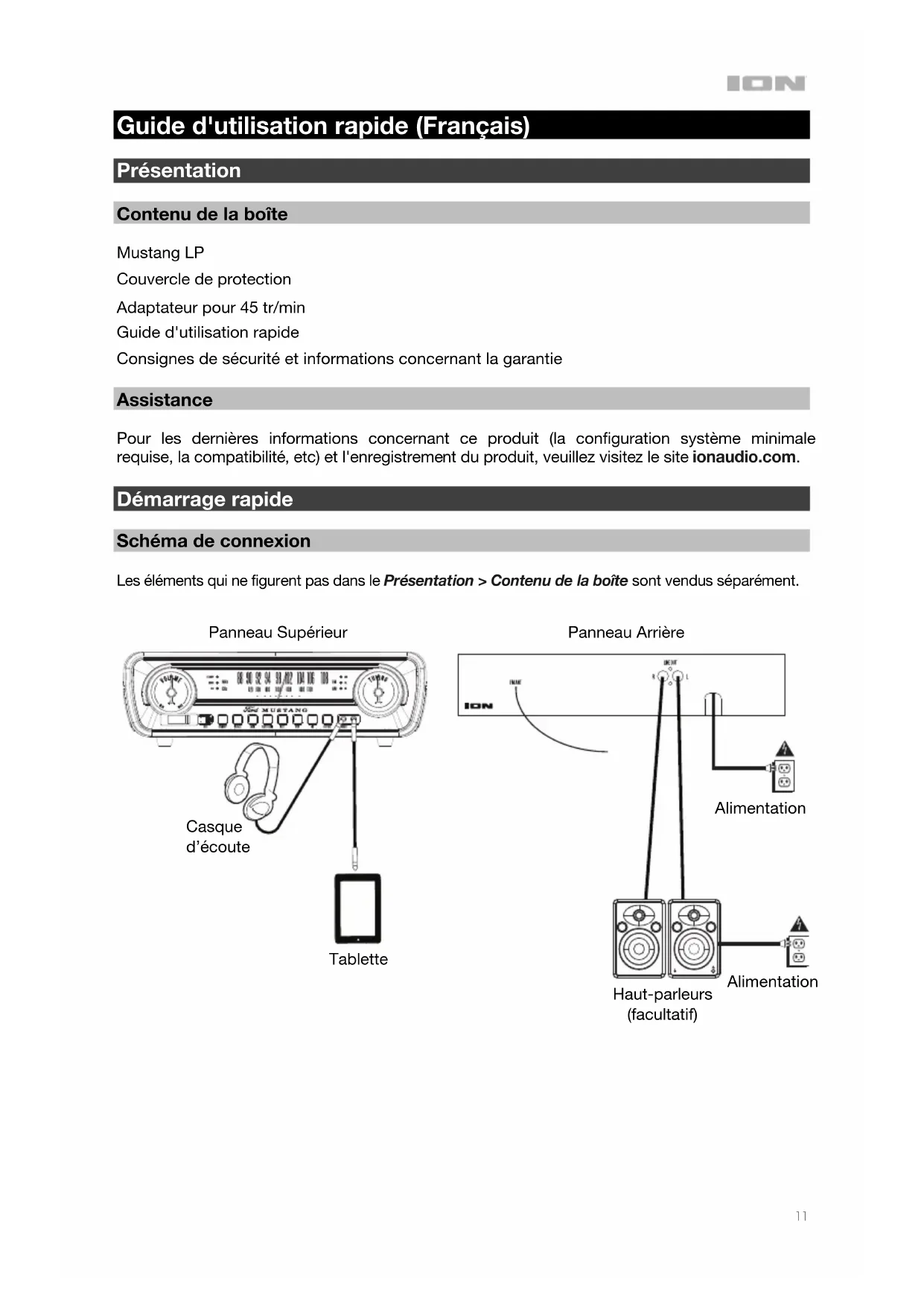

Guide d'utilisation rapide (Français)

Présentation

Contenu de la boîte

Mustang LP

Couvercle de protection

Adaptateur pour 45 tr/min

Guide d'utilisation rapide

Consignes de sécurité et informations concernant la garantie

Assistance

Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l'enregistrement du produit, veuillez visitez le site ionaudio.com.

Démarrage rapide

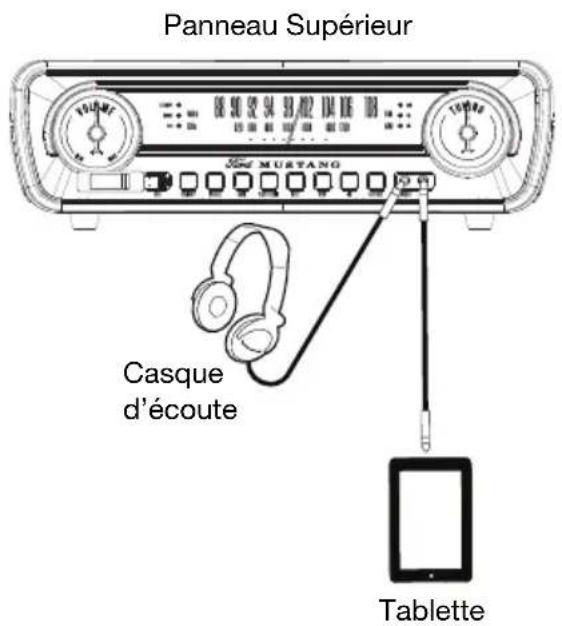

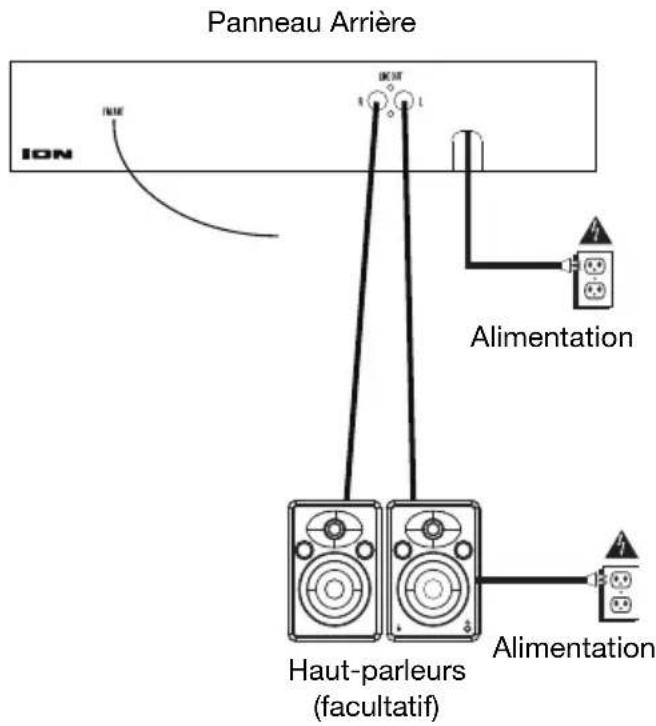

Schéma de connexion

Les éléments qui ne figurent pas dans le Présentation > Contenu de la boîte sont vendus séparément.

Panneau Supérieur Casque d'écoute Tablette

Panneau Arrière ION ION Alimentation Haut-parleurs (facultatif) Alimentation

Caractéristiques

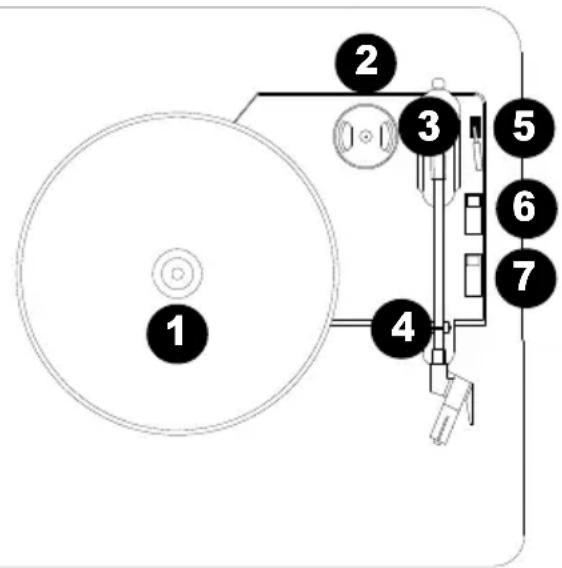

Lecture de disques vinyles

1. Plateau : Placez le disque vinyle à cet endroit.
2. Rangement pour adaptateur

45 tr/min : Cet emplacement permet de ranger l'adaptateur 45 tr/min lorsqu'il n'est pas utilisé. Lorsqu'il n'est pas utilisé, veuillez mettre l'adaptateur dans cet emplacement.

1. Bras de lecture : Le bras de lecture peut être lever ou abaisser manuellement ou en utilisant le bouton du levier de commande.
2. Serre-bras : Ce serre-bras est conçu spécialement afin de maintenir en place le bras de

lecture lorsque la platine n'est pas utilisée. Le serre-bras a été conçu pour rester en position élevée lorsqu'il est déverrouillé.

1. Levier de commande : Ce levier permet de lever ou d'abaisser le bras de lecture.
2. Sélecteur de vitesse (33/45/78) : Ce sélecteur régit la vitesse de rotation du plateau.

Remarque : Pour de meilleurs résultats lors de la lecture de disques vinyles de 78 tr/min, utilisez une pointe de lecture 78 (vendu séparément). Utilisez uniquement une pointe de lecture 78 pour les disques vinyles de 78 tr/min.

1 2 3 4 5 6 7

IMPORTANT : Retirez le couvercle de plastique de la cartouche (qui protège la pointe de lecture) avant d'utiliser la platine.

*MISE EN GARDE : Les sorties RCA sont de niveau ligne. Veuillez ne les raccorder qu'à des entrées à niveau ligne. Vous pourriez endommager votre récepteur si un appareil À NIVEAU LIGNE est branché à une entrée PHONO.

1. Autostop : Ce commutateur permet d'activer et de désactiver la fonction autostop. Lorsqu'elle est activée, le plateau commence à tourner dès que le bras de lecture est placé au-dessus du disque et s'arrête lorsque l'aiguille a atteint la fin du disque. Lorsqu'elle est désactivée, le plateau tourne, peu importe l'emplacement du bras de lecture.

Remarque : Si le disque s'arrête avant la fin de la musique, désactivez la fonction Autostop pour ce disque. Ceci est généralement recommandé pour disques de 45 tr/min.

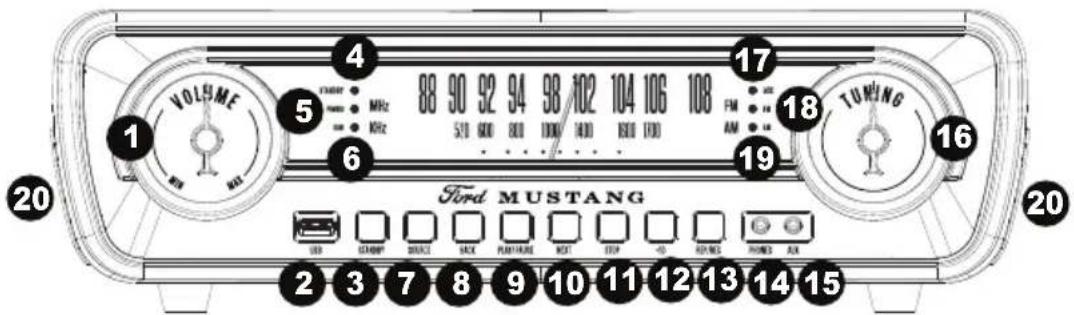

Panneau avant

1 VOLUME 2 3 7 8 9 10 11 12 13 14 15 5 MHz 6 MHz 88 90 92 94 98/102 104 106 108 FM S10 600 600 1000/ 1400 1000/100 Ford MUSTANG TOMING 20 16 17 18 19 2 3 7 8 9 10 11 12 13 LED GEARMP SAVOC BACK PLANTURE MCT STEP -0 RPM/S RIMES AIR

1. Volume : Cette touche permet de régler le niveau sonore des enceintes internes ainsi que de la sortie casque.
2. Port USB : Ce connecteur permet de faire la lecture ou l'enregistrement de pistes sur périphérique USB.
3. Standby: Cette touche permet de mettre l'appareil sous et hors tension.
4. Standby LED : Cette DEL illuminera lorsqu'il l'appareil est sous tension.
5. Phono LED : Cette DEL illuminera lorsqu'il Phono est sélectionné avec le bouton Source.
6. USB LED : Cette DEL illuminera lorsqu'il USB est sélectionné avec le bouton Source.
7. Source : Appuyez sur ce bouton pour faire défiler les sources pour Phono, USB, AM, FM, et Aux.
8. Piste précédente/balayage arrière : Appuyer et relâcher cette touche permet de revenir à la piste précédente sur le USB. Maintenir cette touche enfoncée permet de balayer la piste sélectionnée vers l'arrière.
9. Lancer/interrompre la lecture : Cette touche permet de lancer ou d'interrompre la USB piste.
10. Piste suivante/balayage avant : Appuyer et relâcher cette touche permet de passer à la piste suivante sur le USB. Maintenir cette touche enfoncée permet de balayer la piste sélectionnée vers l'avant.
11. Arrêt de lecture : Cette touche permet de faire un arrêt de lecture de la piste USB. Cette touche permet d'arrêter l'enregistrement sur le périphérique USB.
12. +10 : Cette touche permet de faire un saut en avant de 10 pistes sur la clé USB.
13. Rep/Rec (Répétition/Enregistrement) : Lorsque USB est sélectionné comme source, appuyer sur cette touche permet de répéter la piste sélectionnée et appuyer une deuxième fois permet de faire répéter toutes les pistes sur la clé USB une fois qu'elles auront toutes été lues. Lorsque Phono ou Aux est sélectionné comme source, appuyer sur cette touche permet de lancer l'enregistrement sur la clé USB branchée.
14. Sortie casque d'écoute : Branchez un casque d'écoute (vendus séparément) pour écouter l'audio provenant du source. Lorsqu'un casque d'écoute est branché, les enceintes internes sont désactivées.
15. Entrée auxiliaire : Cette entrée permet de brancher la sortie à niveau ligne d'un appareil, tel que smartphone, lecteur multimédia, tablette, etc. Le signal audio joué par le biais de cette entrée peut également être enregistré sur la clé USB branchée.
16. Tuning : Ce bouton permet de syntoniser une station radio.
17. Aux LED : Cette DEL illuminera lorsqu'il Aux est sélectionné avec le bouton Source.
18. FM LED : Cette DEL illuminera lorsqu'il FM est sélectionné avec le bouton Source.
19. AM LED : Cette DEL illuminera lorsqu'il AM est sélectionné avec le bouton Source.
20. Haut-parleurs : La musique provenant de la source sélectionnée sera jouée par le biais de ces haut-parleurs internes (pourvu qu'un casque ne soit pas branché à la sortie casque).

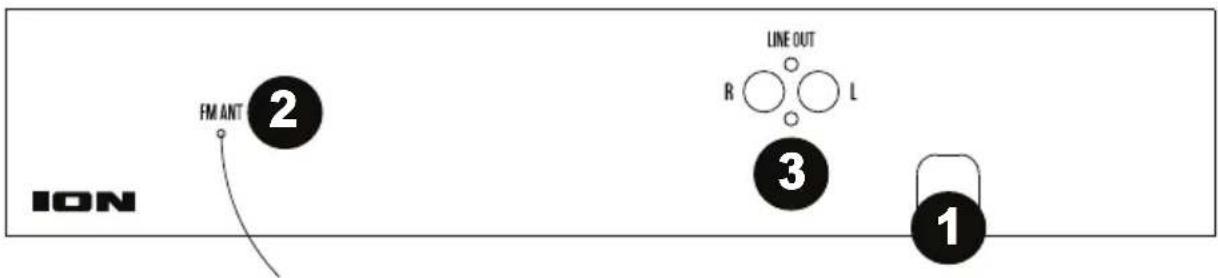

Panneau arrière

1. Entrée d'alimentation : Le câble d'alimentation intégré.
2. Antenne FM : Ajustez ce câble pour une meilleure réception radio FM. Pour la réception AM (modèles américains et canadiens uniquement), tournez l'appareil de sorte à obtenir une meilleure réception.
3. Sortie Ligne : Cette sortie permet de brancher un récepteur, un amplificateur ou des enceintes amplifiées. Remarque : La commande de volume du Mustang LP n'affecte pas le volume lorsque la sortie ligne est utilisée.

Enregistrement

Enregistrement d'un disque vinyle

1. Veuillez régler le sélecteur de source sur Phono.
2. Insérez le périphérique USB dans le port USB.
3. Abaissez le bras de lecture sur le sillon désiré sur le disque.
4. Appuyez sur la touche Rec.
5. Durante la grabación, pulse el botón Next Track (Siguiente pista) para crear un archivo de audio separado.
6. Pour arrêter l'enregistrement, appuyez sur la touche d'arrêt de lecture.

Enregistrement à partir de l'entrée auxiliaire

1. Insérez le périphérique USB dans le port USB.
2. Veuillez régler le sélecteur de source sur Phono.
3. Branchez votre appareil audio externe et lancez la lecture.
4. Appuyez sur la touche Rec.
5. Durante la grabación, pulse el botón Next Track (Siguiente pista) para crear un archivo de audio separado.
6. Pour arrêter l'enregistrement, appuyez sur la touche d'arrêt de lecture.

Lecture de la platine vinyle

Avant de l'utiliser, veuillez vous assurer de :

• Retirer le protège-pointe. Remettre le protège-pointe lorsque vous n'utilisez pas la platine vinyle.
- Déverrouiller le bras de lecture avant de l'utiliser. Verrouiller le bras de lecture sur le serre-bras lorsque vous n'utilisez pas la platine vinyle.

1. Réglez le sélecteur de source sur Phono et relevez le couvercle de protection de la platine vinyle.
2. Placez un disque sur l'axe central et la feutrine du plateau.
3. Réglez le sélecteur de vitesse à la vitesse désirée, 33, 45, 78 t/min., selon le disque.
4. Soulevez le bras de lecture du support en utilisant le levier de commande et déplacez-le lentement au-dessus du disque. Le plateau commencera à tourner.
5. Placez le bras de lecture au-dessus du sillon désiré sur le disque.
6. Abaissez le bras de lecture sur le disque afin de lancer la lecture.
7. Lorsque la lecture du disque est terminée, le bras de lecture arrêtera automatiquement. Soulevez le bras de lecture et remettez-le sur le support.
8. Pour arrêter manuellement la lecture, soulevez le bras de lecture et remettez-le sur le support. Remarque : N'arrêtez pas ou ne tournez pas le plateau manuellement. Déplacer le plateau sans verrouiller le bras de lecture sur le support pourrait endommager le bras de lecture.

Fonction d'arrêt automatique

Certains types de disques peuvent avoir une zone d'arrêt automatique à l'extérieur de la limite prédéfinie, donc la platine peut s'arrêter avant que la dernière piste se termine. Pour désactiver la fonction d'arrêt automatique, mettez le commutateur Auto-stop à la position OFF. Cela permet au disque de jouer jusqu'au bout, mais il ne s'arrêtera pas automatiquement. Vous devez soulever le bras de lecture et le placer sur son support et mettre le sélecteur de fonction sur Tape/Off afin d'arrêter le plateau de tourner.

Lecture à partir de l'entrée auxiliaire

1. Veuillez régler le sélecteur de source sur Aux In.
2. Branchez un câble audio stéréo 3,5 mm (non fourni) à l'entrée auxiliaire sur le panneau avant du Mustang LP et à la sortie ligne ou à la sortie casque de votre appareil audio externe afin de pouvoir écouter la source externe par le biais des haut-parleurs internes du Mustang LP.
3. Réglez le volume du Mustang LP au niveau désiré.

Remarque : Si la sortie de l'appareil externe est branchée, il vous suffit d'ajuster le réglage du volume du système. Si la sortie casque de votre appareil externe est branchée, vous devrez peut-être ajuster la commande de volume sur votre appareil externe et sur le Mustang LP afin d'obtenir le volume souhaité.

Lecture USB

Les types de fichiers suivants sont pris en charge sur les clés USB : MP3, WAV, et WMA.

Pour lire un fichier :

1. Insérez le périphérique USB dans le port USB.
2. Réglez la source sur USB. L'appareil devrait lancer la lecture.
3. Pour arrêter la lecture, appuyer sur la touche d'arrêt de lecture.

Remarque : Veuillez noter que le périphérique USB doit avoir une capacité maximale de 32 GB et utiliser un système de fichiers FAT32 afin que l'appareil puisse le lire.

Remarque : Si une clé USB contient plus de 999 fichiers dans un dossier, les fichiers numérotés au-dessus de 999 ne s'afficheront pas correctement. Assurez-vous d'organiser vos fichiers de manière à avoir un maximum de 999 fichiers par dossier.

Utilisation de la radio

1. Réglez la source sur la fréquence désirée (AM ou FM).
2. Sélectionnez la station radio souhaitée en tournant le sélecteur de fréquences radio.
3. Réglez le volume au niveau désiré.

Remarque : Le récepteur a une antenne FM intégrée située à l'arrière de l'appareil. Ce fil doit être entièrement déroulé et déployé pour une meilleure réception.
