Producttype	Vinylplatenspeler met ingebouwde luidsprekers en radio
Merk	ION
Model	Mustang LP
Voeding	Ingebouwde stroomkabel
Afspelsnelheden	33, 45, 78 toeren/min
Hoofdfuncties	Vinyl afspelen, AM/FM radio, USB-speler, aux-ingang, USB-opname
Ingebouwde luidsprekers	Ja, uitgeschakeld als hoofdtelefoon is aangesloten
Hoofdtelefoonuitgang	Ja, 3,5 mm jack
Lijnuitgang	Ja, RCA (lijnniveau)
Aux-ingang	Ja, 3,5 mm jack
USB-poort	Ja, voor afspelen en opnemen (FAT32, max 32 GB)
Ondersteunde USB-audioformaten	MP3, WAV, WMA
Radio-antenne	Draad FM-antenne uit te klappen
Autostop-functie	Ja, aan/uit schakelbaar
45 toeren/min adapter inbegrepen	Ja, met opbergruimte op de platenspeler
Verwijderbare naaldbeschermer	Ja
Direct opnemen op USB	Ja, vanaf vinyl of aux-ingang
Onderdelen en repareerbaarheid	78 toeren/min afspeelnaald apart verkrijgbaar
Onderhoud en reiniging	Raadpleeg de handleiding voor voorzorgsmaatregelen

Veelgestelde vragen - Mustang LP ION

Hoe neem ik een vinylplaat op op een USB-stick?

Stel de bron in op Phono, steek de USB-stick in de USB-poort, laat de toonarm op de plaat zakken en druk op de Rec-toets. Om afzonderlijke tracks te maken, druk op Next Track tijdens het opnemen. Om te stoppen, druk op Stop.

Waarom stopt mijn plaat voor het einde?

De Autostop-functie is mogelijk te gevoelig. Schakel deze uit door de Autostop-schakelaar op OFF te zetten. De plaat speelt dan tot het einde, maar u moet de draaitafel handmatig stoppen door de arm op te tillen.

Kan ik naar de radio luisteren zonder externe luidsprekers aan te sluiten?

Ja, de platenspeler heeft ingebouwde luidsprekers. Selecteer de bron AM of FM met de Source-knop en pas het volume aan.

Welk type naald moet ik gebruiken voor 78 toeren/min platen?

Gebruik voor optimale weergave een 78 toeren/min afspeelnaald (apart verkrijgbaar). Gebruik niet de standaard naald, omdat deze de platen kan beschadigen.

Hoe sluit ik een extern apparaat aan, zoals een smartphone?

Sluit een 3,5 mm stereo audiokabel aan van de hoofdtelefoon/lijnuitgang van uw apparaat op de Aux In-ingang op het voorpaneel. Selecteer de bron Aux en pas het volume aan.

Wat te doen als de radio slecht ontvangt?

Rol de FM-antenne aan de achterkant volledig uit en plaats deze voor een betere ontvangst. Voor AM draait u het apparaat om de ontvangst te optimaliseren (alleen Amerikaanse en Canadese modellen).

Kan ik MP3-bestanden afspelen vanaf een USB-stick?

Ja, de platenspeler ondersteunt MP3, WAV en WMA-bestanden op USB-stick in FAT32, tot 32 GB en 999 bestanden per map.

Hoe schakel ik de ingebouwde luidsprekers uit?

Sluit een hoofdtelefoon aan op de Headphone-uitgang; de ingebouwde luidsprekers worden automatisch uitgeschakeld.

Kan ik opnemen vanaf de aux-ingang?

Ja, selecteer de bron Aux, sluit uw apparaat aan en druk op Rec. Gebruik Next Track om afzonderlijke tracks te maken en Stop om te beëindigen.

Wat te doen als de draaitafel niet draait?

Controleer of het apparaat is ingeschakeld (Standby-knop), of de bron op Phono is ingesteld, en of de toonarm is ontgrendeld en boven de plaat is geplaatst. Schakel indien nodig Autostop in op ON.

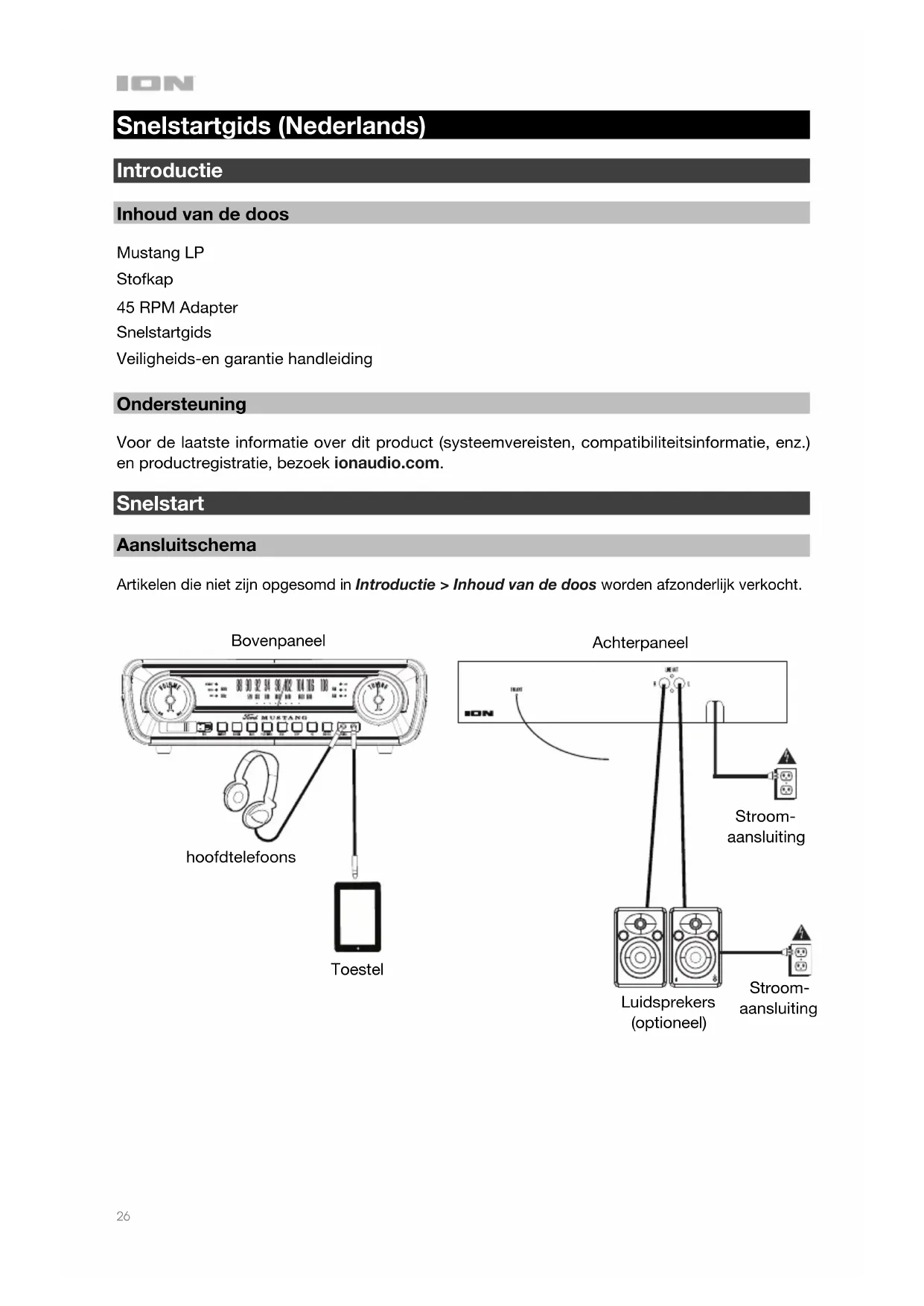

GEBRUIKSAANWIJZING Mustang LP ION

Snelstartgids Nederlands (26 – 30)

Veiligheids-en garantie handleiding

Ondersteuning

Voor de laatste informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie, bezoek ionaudio.com.

Snelstart

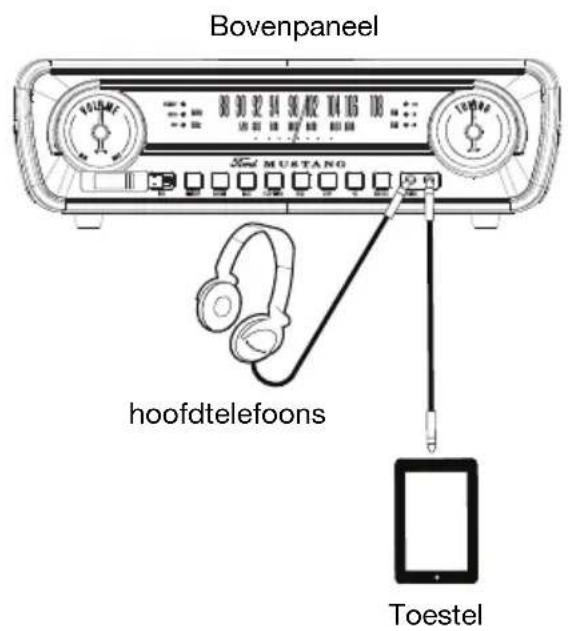

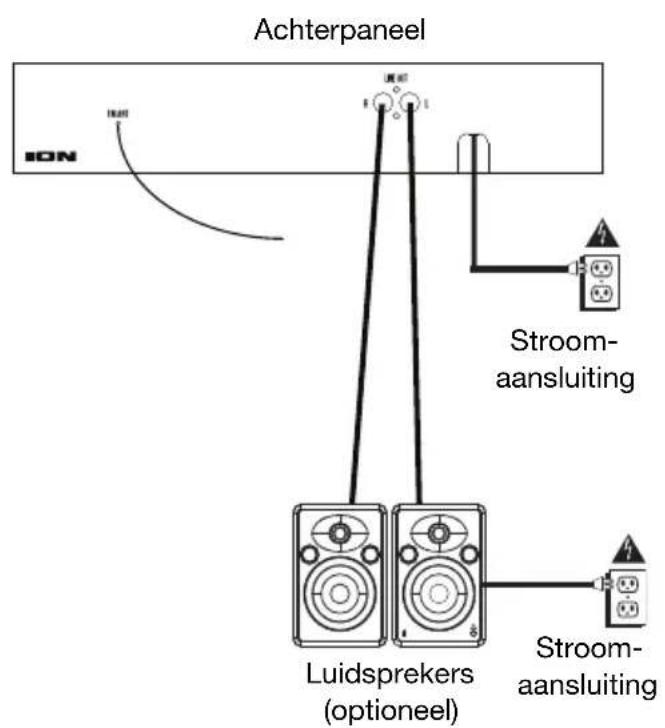

Aansluitschema

Artikelen die niet zijn opgesomd in Introductie > Inhoud van de doos worden afzonderlijk verkocht.

Bovenpaneel 30 30 32 34 36 40 42 44 16 18 19 3rd MUSTANG hoofdtelefoons Toestel

Achterpaneel ION ION Sroom- aansluiting Luidsprekers (optioneel) Sroom- aansluiting

Kenmerken

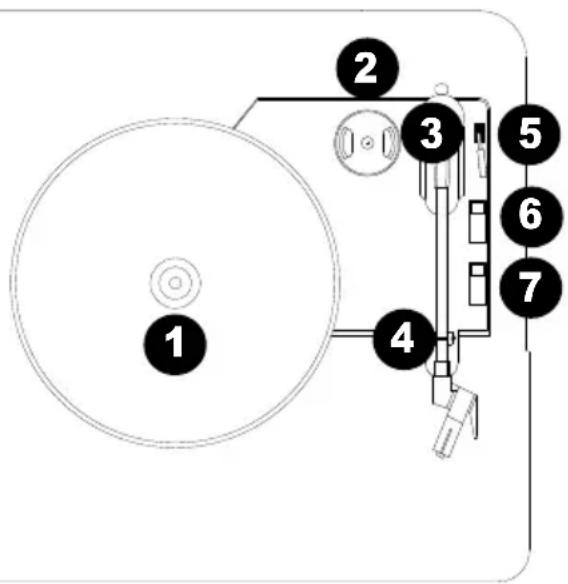

Vinyl Stand

1. Draaitafel: Plaats hier uw schijf.
2. 45 RPM Adapter Houder:

Houdt de 45 RPM adapter bij. Wanneer de adapter niet gebruikt wordt, gelieve deze in de houder te plaatsen.

Houdt de 45 RPM adapter bij. Wanneer de adapter niet gebruikt wordt, gelieve deze in de houder te plaatsen.

1. Toonarm: De gefixeerde toonarm kan manueel omhoog en omlaag gebracht worden of door te duwen op de omhoog/omlaag hendel.

2. Arm Clip: Deze speciaal ontworpen arm clip bevestigt de toonarm wanneer deze niet wordt gebruikt. De arm clip werd ontworpen om in de omhoog positie te blijven ontgrendeld is.

3. Omhoog / Omlaag Hendel: Brengt de toonarm omhoog en omlaag.

4. 33 / 45 / 78 schakelaar: Deze schakelaar bepaalt de snelheid van de draaitafel.

Opmerking: Voor de beste resultaten bij 78 RPM vinyl schijven, gebruik een 78 stylus (apart verkocht). Gebruik alleen een 78 stylus met 78 RPM vinyl schijven.

1 2 3 4 5 6 7

BELANGRIJK: Verwijder de plastiek naald bedekking voor de draaitafel te bedienen.

*WAARSCHUWING: De RCA uitgangen zijn op LINE niveau. Verbind deze alleen met LINE niveau ingangen. U kan uw ontvanger beschadigen indien u een LINE niveau toestel in een PHONO niveau ingang steekt.

1. Autostop schakelaar: Deze schakelaar zet autostop aan of uit. Wanneer autostop aan staat, zal de draaitafel beginnen draaien wanneer de toonarm op de schijf wordt geplaatst en stoppen wanneer het einde van de schijf wordt bereikt. Wanneer Autostop uit staat zal de draaitafel altijd draaien ongeacht de positie van de toonarm.

Opmerking: Indien uw vinyl schijf stopt voor het einde van de muziek te bereiken, zet Autostop op de uit positie voor deze schijf. Dit is aangeraden voor 45 RPM schijven.

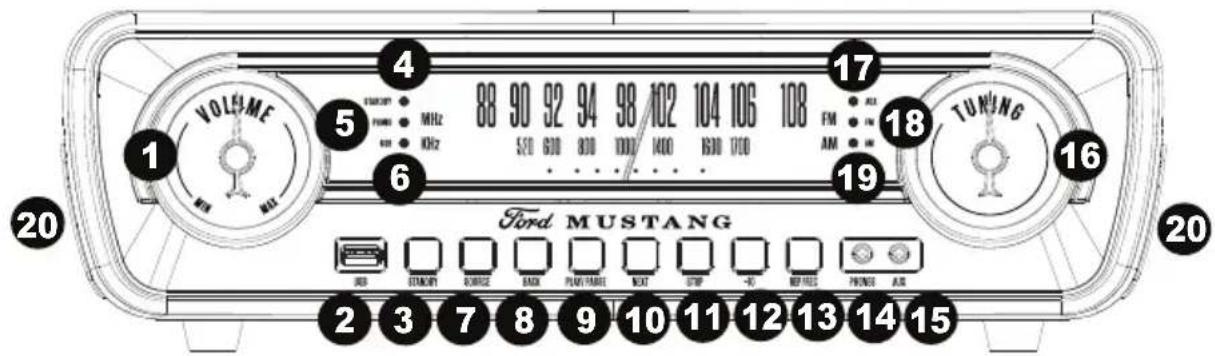

Voorpanel

VOLUME 1 5 4 88 90 92 94 98 102 104 106 108 FM AM TUNING 17 18 16 Ford MUSTANG 2 3 7 8 9 10 11 12 13 14 15 JBS ETMORY BURZE BACK PLAYABLE NEXT STOP -0 REF RIES PRONCE AIR

1. Volume: Regelt het geluidsniveau van de interne luidsprekers en de koptelefoonuitgang.

2. USB-poort: Speel nummers af van uw USB-stick of neem nummers op op uw USB-stick.

3. Standby: Druk deze in om het toestel aan/uit te zetten.

4. Standby LED: Dit leidde oplichten wanneer het apparaat is ingeschakeld.

5. Phono LED: Dit leidde oplichten wanneer Phono staat ingesteld met de Source knop.

6. USB LED: Dit leidde oplichten wanneer USB staat ingesteld met de Source knop.

7. Geluidsbron: druk op deze knop om door de bronnen voor Phono, USB, AM, FM, en Aux.

8. Vorig nummer/achteruitspoelen: Deze knop indrukken en loslaten om naar het vorige nummer op de USB te gaan. Deze knop ingedrukt houden om achteruit te spoelen door het huidige nummer.

9. Afspelen/pauzeren: Druk op deze knop om de af te spelen of te onderbreken USB nummer.

10. Volgend nummer/vooruitspoelen: Deze knop indrukken en loslaten om naar het volgende nummer op de USB te gaan. Deze knop ingedrukt houden om vooruit te spoelen door het huidige nummer.

11. Stop: Druk op deze knop om het afspelen van een nummer via USB. Druk deze in om het opnemen naar de USB-stick te beëindigen.

12. +10: Druk op deze knop om 10 nummers op een usb-stick over te slaan.

13. Rep/Rec (Herhalen/Opnemen): Als USB als bron is geselecteerd, druk dan op deze knop om het nummer dat momenteel wordt afgespeeld te herhalen en druk nogmaals op deze knop om alles te herhalen nadat de nummers op de USB-stick zijn afgespeeld. Als Phono of Aux als bron is geselecteerd, druk dan op deze knop om op een aangesloten USB-stick op te nemen.

14. Hoofdtelefoon-uitgang: sluit hier een koptelefoon aan (afzonderlijk verkrijgbaar) om naar uw geluidsbron te luisteren. Wanneer een hoofdtelefoon is verbinden, worden de interne luidsprekers gedempt.

15. Aux In: Sluit op deze ingang de uitgang van een apparaat op lijnniveau aan, zoals een smartphone, mediaspeler, tablet, enz. De audio die via deze ingang wordt afgespeeld kan ook op een aangesloten USB-stick worden opgenomen.

16. Afstemmen: Pas dit aan om naar een ander radio station te gaan.

17. Aux LED: Dit leidde oplichten wanneer Aux staat ingesteld met de Source knop.

18. FM LED: Dit leidde oplichten wanneer FM staat ingesteld met de Source knop.

19. AM LED: Dit leidde oplichten wanneer AM staat ingesteld met de Source knop.

20. Luidsprekers: Via deze interne luidsprekers wordt muziek van de geselecteerde bron afgespeeld (zolang er geen koptelefoon is aangesloten op de koptelefoonuitgang).

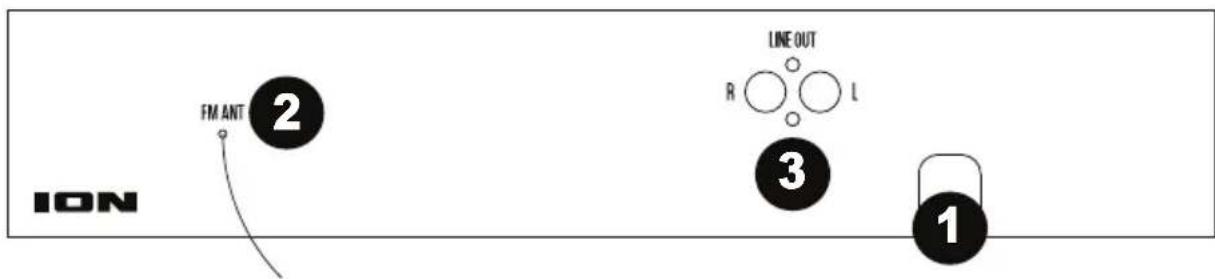

Achterpaneel

1. Vermogen: De geïntegreerde stroomkabel is hier verbonden.
2. FM-antenne: Verplaats deze draad om de FM-ontvangst te verbeteren. Voor AM-ontvangst (alleen apparaten voor de VS/CA): draai het apparaat tot u de beste ontvangst hebt.
3. Lijnniveau-uitgang: Sluit deze uitgang aan op een receiver, versterker of actieve luidsprekers. Opmerking: Wanneer de line-uitgang wordt gebruikt, werkt de volumecontrole van de Mustang LP niet.

Opnemen

Opnemen van een draaitafel

1. Zet de bronknop op Phono.
2. Plaats de USB-stick in de USB-poort.
3. Laat de toonarm zakken op de gewenste locatie op de plaat.
4. Druk op de knop Opnemen.
5. Druk tijdens het opnemen op de knop Volgend nummer om een afzonderlijk audiobestand te creëren.
6. Druk op de Stop-knop om de opname stop te zetten.

Opnemen van de aux-ingang

1. Plaats de USB-stick in de USB-poort.
2. Zet de bronknop op Phono.
3. Sluit uw extern audioapparaat aan en start het afspelen.
4. Druk op de knop Opnemen.
5. Druk tijdens het opnemen op de knop Volgend nummer om een afzonderlijk audiobestand te creëren.
6. Druk op de Stop-knop om de opname stop te zetten.

Afspelen van een draaitafel

Zorg ervoor voor gebruik:

• De beschermkap van de stylus te verwijderen. Plaats de beschermkap terug op de stylus wanneer het apparaat niet wordt gebruikt.
• Dat de toonarm vrij de houder kan verlaten. Vergrendel de toonarm wanneer het apparaat niet wordt gebruikt.
• Zet de bronknop op Phono en til de stofkap van de draaitafel op.
• Leg een plaat op de draaitafel, op de slipmat en over de centrale stang.
• Zet de Snelheidsknop op 33, 45 of 78 rpm, afhankelijk van de plaat.
• Til de toonarm van de houder met behulp van de knop Toonarmhendel en beweeg de toonarm traag over de plaat. De draaitafel begint te draaien.
• Breng de toonarm naar de gewenste locatie op de plaat.
• Laat de toonarm traag zakken op de plaat om het afspelen te starten.
• Wanneer de plaat is uitgespeeld, zal de toonarm automatisch stoppen. Til de toonarm van de plaat en leg hem terug op de houder.
• Om de plaat manueel te stoppen: til de toonarm op van de plaat en leg hem terug op de houder. Opmerking: De draaitafel nooit manueel stopzetten of draaien. De draaitafel bewegen of schokken zonder de klem van de toonarmhouder te vergrendelen kan de toonarm beschadigen.

Werking van de automatische stopschakelaar

Sommige platen hebben een autostopzone buiten de vooringestelde limiet, zodat de draaitafel stopt voordat het laatste nummer is beëindigd. Als dit gebeurt, zet dan de Auto Stop-schakelaar in uitpositie. Hierdoor speelt de plaat tot het einde, maar zal ze niet automatisch stoppen. U moet de toonarm met de hand optillen, terugplaatsen op de houder en vervolgens de stroom uitzetten om de draaitafel te stoppen.

Afspelen van Aux In

1. Zet de bronknop op Aux In.

2. Verbind met een stereo audiokabel (niet meegeleverd) van 1/8" (3,5mm) de AUX IN-INGANG voorpaneel Mustang LP met de lijnuitgang of koptelefoonuitgang van uw extern audioapparaat om door de interne luidsprekers van Mustang LP te luisteren naar een externe geluidsbron.

3. Zet het volume van Mustang LP op het gewenste niveau.

Opmerking: Als de lijnuitgang van uw extern apparaat is aangesloten, hoeft u enkel de volumecontrole van het systeem te regelen. Als de koptelefoonuitgang van uw extern apparaat is aangesloten, moet u mogelijk de volumeregeling op zowel uw extern apparaat als Mustang LP bijregelen om het gewenste niveau te bereiken.

Afspelen van een USB-stick

De volgende bestandstypes kunnen worden afgespeeld vanaf USB-stick: MP3, WAV, en WMA.

Een bestand afspelen:

1. Plaats de USB-stick in de USB-poort.
2. Zet de Bron op USB. Het apparaat begint af te spelen.
3. Druk op de Stopknop om afspelen stop te zetten.

Opmerking: Houd er rekening mee dat het apparaat alleen USB-sticks kan lezen die geformatteerd zijn als FAT 32, met een geheugen van 32 GB of minder.

Opmerking: Als een map op de USB-stick meer dan 999 bestanden bevat, worden de bestanden boven 999 niet correct weergegeven op het scherm. Organiseer uw bestanden in mappen met een maximum van 999 bestanden per map.

Naar de radio luisteren

1. Zet de bron op de gewenste frequentie (AM of FM).
2. Selecteer de gewenste zender door te draaien aan de knop Afstemmen.
3. Zet het volume op het gewenste niveau.

Opmerking: De receiver heeft een ingebouwde FM-antenne achteraan de behuizing. Deze draad moet volledig worden afgewikkeld en uitgerold voor een optimale ontvangst.
