GEBRUIKSAANWIJZING Compact LP ION

Snelstartgids Nederlands (28 – 32)

Veiligheidsvoorschriften

Pre-mounted slipmat

en

Ondersteuning

Voor de laatste informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie, bezoek ionaudio.com.

Snelstart

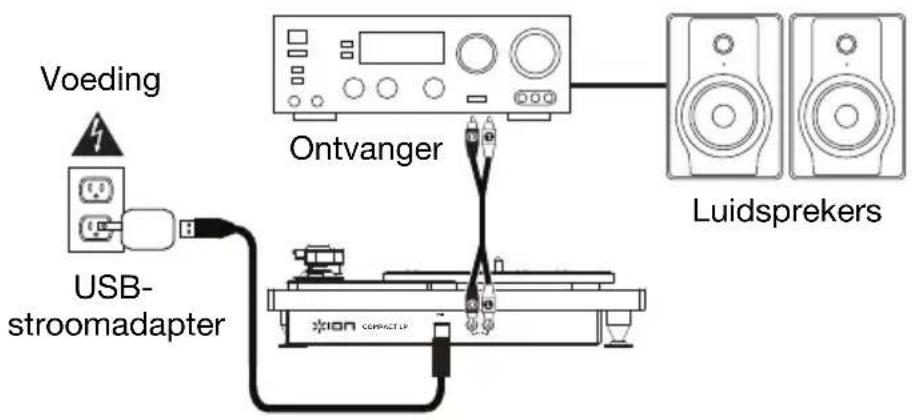

Aansluitschema

Artikelen die niet zijn opgesomd in Introductie > Inhoud van de doos worden afzonderlijk verkocht. Gebruik de meegeleverde USB-kabel om Compact LP met (A) een 5V USB-stroomadapter, aangesloten op een stopcontact, of (B) uw pc.

(A)


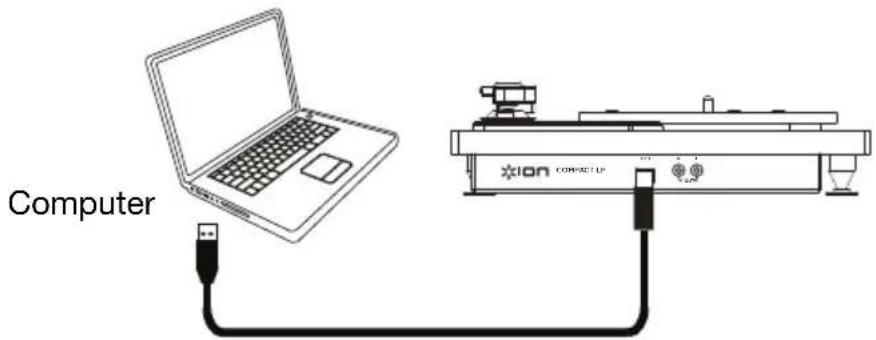

(B)

Belangrijk: Verwijder het plastic kapje van de naald (naaldbescherming) voor de draaitafel aan te zetten.

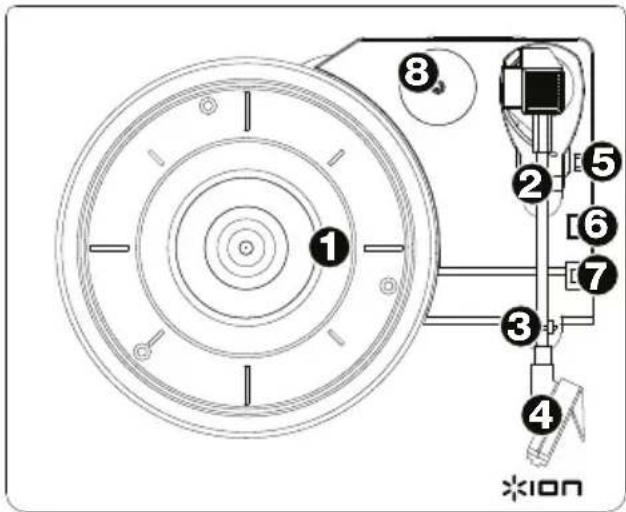

1. Draaitafel: leg hierop uw plaat.
2. Toonarm: de toonarm kan met de hand of met de hendel zakken/opheffen naar omhoog of omlaag worden bewogen. Let op: de toonarm moet uit rustpositie worden verplaatst (op de armsteun) om de motor van de draaitafel te activeren. Wanneer de toonarm terug in rustpositie wordt geplaatst, valt de motor van de draaitafel uit. Wanneer de toonarm terug in rustpositie wordt geplaatst, valt de motor van de draaitafel uit als Autostop is ingeschakeld.

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ *ion

1. Armsteun: deze speciaal ontworpen armsteun beveiligt de toonarm in rustpositie of wanneer hij niet wordt gebruikt. De armsteun werd ontworpen om in de hoogste positie te blijven wanneer hij ontgrendeld is.

2. Voorgemonteerde cartridge: Dit is een vervangbare cartridge met stylus. Ga voor de aankoop van een vervangcartridge of -stylus naar de pagina voor Compact LP op ionaudio.com.

3. Hendel zakken/opheffen: heft de toonarm op en laat hem zakken.

4. Schakelaar 33 / 45 / 78 toeren: deze schakelaar controleert het toerental van de draaitafel.

Opmerking: Gebruik voor optimale resultaten bij het afspelen van 78-toerenplaten een naald voor 78 toeren (wordt afzonderlijk verkocht). Gebruik alleen een naald voor 78 toeren met 78-toerenplaten. Koop op ionaudio.com de naald voor 78 toeren.

1. Autostop-schakelaar: deze schakelaar zet autostop aan of uit. Wanneer autostop aan staat, begint de draaitafel te draaien van zodra de toonarm zich boven de plaat bevindt en stopt ze met draaien wanneer de plaat haar einde heeft bereikt. (Wanneer autostop afstaat, blijft de draaitafel altijd draaien, ongeacht de positie van de toonarm.)

Opmerking: Als uw vinylplaat stopt voor het einde van de muziek is bereikt, schakel Autostop dan uit voor deze plaat. Dit wordt aanbevolen voor de meeste 45-toerenplaten.

1. Houder 45-toerenadapter: houder voor de meegeleverde 45-toerenadapter. Plaats de adapter in de houder wanneer u hem niet gebruikt.

Achterpaneel

1. USB-audiouitgang: gebruik de meegeleverde USB-kabel om uw draaitafel op uw computer aan te sluiten. De USB-verbinding verstuurt

COMPACT LP

het audiosignaal van de draaitafel naar uw computer. Zie hoofdstuk Gebruik Compact LP met uw Computer van deze handleiding voor informatie.

1. RCA-uitgang: de audio van een spelende vinylplaat wordt gestuurd naar deze coaxiale audio-uitgang op lijnniveau.

Waarschuwing: U kunt uw receiver beschadigen indien u een apparaat op lijnniveau aansluit op een phono-ingang. Verbind deze enkel met ingangen op lijnniveau.

Gebruik van Compact LP met uw computer

Afspelen

Er zijn 2 manieren om met Compact LP naar uw vinylplaten te luisteren!

1. Als u verkiest uw eigen stereo luidsprekers te gebruiken, dan kunt u de RCA-uitgangen van Compact LP aansluiten op een stereoketen of actieve luidsprekers. Sluit ze niet aan op

Surf naar ionaudio.com/ezvc om de laatste versie te downloaden van EZ Vinyl/Tape Converter en voor een handige probleemoplossingsgids en bijkomende ondersteuning.

phono-ingangen; de RCA-uitgangen van Compact LP zijn ingesteld op lijnniveau en kunnen een apparaat met ingangen op phono-niveau beschadigen. (Alle andere standaard ingangen, zoals CD, Aux In of Tape zijn aanvaardbaar.)

1. U kunt luisteren via de externe luidsprekers van uw computer of door een aangesloten hoofdtelefoon. (Compact LP kan niet worden gebruikt als een afspeelapparaat voor audio van uw computer.) Zie De geluidskaart van uw computer instellen als standaard afspeelapparaat voordat u muziek afspeelt van uw computer.

De geluidskaart van uw computer instellen als standaard afspeelapparaat

• Windows XP: Klik op Start > Bedieningspaneel (of Instellingen > Bedieningspaneel in Klassieke weergave) > Geluid en audio-apparaten. Klik op het tabblad Geluid en selecteer onder Geluid afspelen de geluidskaart van uw computer als standaardapparaat.
• Windows Vista: Klik op Start > Bedieningspaneel (of Instellingen > Bedieningspaneel in Klassieke weergave) > Hardware en geluid > Geluid. Klik op het tabblad Afspelen en selecteer de geluidskaart van uw computer als standaardapparaat.
• Windows 7 / Windows 8 / Windows 10: Klik op Start > Bedieningspaneel > Geluid. Klik op het tabblad Afspelen en selecteer de geluidskaart van uw computer als standaardapparaat.
• Mac OS X: Klik op het "Apple"-pictogram in de linkerbovenhoek en klik op Systeemvoorkeuren > Geluid. Klik op het tabblad Uitvoer. Selecteer Interne luidsprekers in het menu als u gebruik maakt van de interne luidsprekers van uw computer of selecteer Hoofdtelefoon als u luidsprekers of een hoofdtelefoon gebruikt die zijn aangesloten op de 3.5 mm (1/8")-koptelefoonuitgang van de computer.

Opnemen

Voor het opnemen van muziek op uw computer, kunt u gebruik maken van de ION EZ Vinyl/Tape Converter. Met EZ Vinyl/Tape Converter kunt u op een eenvoudige manier uw muziek omzetten in digitale bestanden. Na het omzetten van uw vinylplaten, kunt u ze op cd branden of opladen op draagbare muziekspelers.

Gebruik de meegeleverde kaart om de software te downloaden en volg de instructies op het scherm om de software te installeren. Zie Compact LP instellen als standaard opnameapparaat vooraleer u begint op te nemen.

1. Wanneer EZ Vinyl/Tape Converter op uw computer is geïnstalleerd, gebruikt u de meegeleverde USB-kabel om de USB-poort van de Compact LP aan te sluiten op een vrije USB-poort op uw computer.
2. Op uw computer kunt de EZ Vinyl/Tape Converter openen door te klikken op Startmenu > Alle programma's (Windows) of op het menu Toepassingen (Mac).
3. Volg de instructies op het scherm voor het instellen van de opname. Wanneer u wordt gevraagd om uw muziek af te spelen, beweegt u de toonarm van de Compact LP over de plaat om het afspelen te starten.
   Opmerking: Om tijdens het afspelen te luisteren naar een plaat: luister via de luidsprekers van uw computer of sluit de RCA-uitgangen van de Compact LP aan op een stereo-installatie of actieve luidsprekers.
4. Wanneer u klaar bent met de opname, heft u de toonarm van de Compact LP van de plaat en plaatst u hem terug op de armsteun.

Surf naar ionaudio.com/computer-optimization voor meer informatie over het optimaliseren van uw computer voor audio.

Compact LP instellen als standaard opnameapparaat

• Windows XP: Klik op Start > Bedieningspaneel (of Instellingen > Bedieningspaneel in Klassieke weergave) > Geluid en audio-apparaten. Klik op het tabblad Geluid en selecteer onder Geluid opnemen de Compact LP als standaardapparaat.
• Windows Vista: Klik op Start > Bedieningspaneel (of Instellingen > Bedieningspaneel in Klassieke weergave) > Hardware en geluid > Geluid. Klik op het tabblad Opnemen en selecteer de Compact LP als standaardapparaat.
• Windows 7 / Windows 8 / Windows 10: Klik op Start > Bedieningspaneel > Geluid. Klik op het tabblad Opnemen en selecteer de Compact LP als standaardapparaat.
• Mac OS X: Klik op het "Apple"-pictogram in de linkerbovenhoek en klik op Systeemvoorkeuren > Geluid. Klik op het tabblad Invoer. Selecteer in het menu de Compact LP als het apparaat.

Problemen oplossen

Als u problemen ondervindt, raadpleeg dan de onderstaande stappen voor probleemoplossing evenals die in de handleiding van de EZ Vinyl/Tape Converter. Neem contact op met ION Audio technische ondersteuning op ionaudio.com/support vooraleer dit product terug te zenden.

Ik hoor geen audio wanneer ik muziek op een computer opneem:

o Zorg ervoor dat de Compact LP is ingeschakeld en dat de naald op de plaat staat.
○ Zorg ervoor dat Compact LP op uw computer als standaard opname-apparaat staat ingesteld (zie de instructies hieronder).
○ U dient ook de USB-kabel die de Compact LP met uw computer verbindt eerst te ontkoppelen en daarna weer aan te sluiten. Controleer of de luidsprekers van de computer aan staan en of het volume niet is gedempt. Probeer het volume op de ingebouwde luidsprekers van de Compact LP te verhogen met behulp van de volumeknop op het bovenpaneel van Compact LP.

Als u luistert via de luidsprekers van uw computer, zorg er dan voor dat die luidsprekers op uw computer als standaard afspeelapparaat zijn ingesteld (zie de instructies hieronder). U kunt ook de RCA-uitgangen van de Compact LP aansluiten op een stereosysteem of actieve luidsprekers. Verbind ze niet met phono-ingangen; de RCA-uitgangen van de Compact LP staan ingesteld op lijnniveau en kunnen een apparaat met ingangen op phono-niveau beschadigen. (Opmerking: de RCA-uitgangen monitoren het signaal dat uit de draaitafel komt, niet het signaal dat uit uw computer komt.)

Ik hoor geen geluid wanneer ik muziek afspeel:

- Als u muziek afspeelt vanaf vinyl:

o Zorg ervoor dat de Compact LP is ingeschakeld en dat de naald op de plaat staat.
- Sluit de RCA-uitgangen van de Compact LP aan op een stereo-installatie of actieve luidsprekers. (Verbind ze niet met phono-ingangen; de RCA-uitgangen van de Compact LP staan ingesteld op lijnniveau en kunnen een apparaat met ingangen op phono-niveau beschadigen.)

- Als u muziek afspeelt vanaf uw computer:

o Zorg ervoor dat de volumeknop van het programma dat uw muziek afspeelt hoog genoeg staat.
o Zorg ervoor dat de volumeknop van uw computer hoog genoeg staat.
○ Zorg ervoor dat de luidsprekers van uw computer als standaard afspeelapparaat zijn ingesteld (zie de instructies hieronder). (Compact LP kan niet worden gebruikt als afspeelapparaat voor het geluid van uw computer.)

Ik hoor een bromtoon door mijn speaker of laptop bij gebruik van de draaitafel:

• Als u opneemt op een laptop: Sluit de laptop aan op een geaard stopcontact (drie draden)
• Als u de plaat afspeelt door een speaker: Als uw volume op het maximum staat, probeer het dan te verlagen tot het bromgeluid stopt.

Mijn draaitafel maakt geen geluid of de muziek klinkt gedempt:

○ Haal de beschermingskap van de naald.

De riem van de draaitafel is losgeraakt:

o Maak de riem terug vast aan de draaitafel. Raadpleeg voor meer details hierover de gids op ionaudio.com/turntablebelt.

Mijn draaitafel draait niet:

o Controleer of de draaitafel aan staat (aan-/uitschakelaar aan de achterkant).
o Controleer of Autostop ingeschakeld is en of de toonarm zich op de plaat bevindt (als Autostop is uitgeschakeld, dan moet de plaat blijven draaien wanneer de draaitafel aanstaat).
- Als de stappen hierboven niet helpen, moet u mogelijk de riem van uw draaitafel opnieuw vastmaken. Raadpleeg voor meer details hierover de gids op ionaudio.com/turntablebelt.

Mijn plaat draait niet aan de correcte snelheid; de klank is te hoog of te laag:

o Controleer of de schakelaar 33/45/78 op de correcte snelheid voor uw plaat staat.
- Als de schakelaar 33/45/78 in de correcte stand staat en als de snelheid lichtjes afwijkt, doe dan het volgende:
1. Zoek aan de onderkant van de Compact LP het rubberen kussentje met de draaisnelheid die u wilt aanpassen en hef het voorzichtig op om het te verwijderen.
2. Voor de instelling van 45 en 33 RPM, duw door de rubberen afdichting, en draai / los de schroef met een kruiskopschroevendraaier om de RPM-snelheid te fine-tunen.
3. Voor de 78 RPM-instelling, draait u de schroef los met een platte schroevendraaier.
