MANUALE UTENTE Compact LP ION

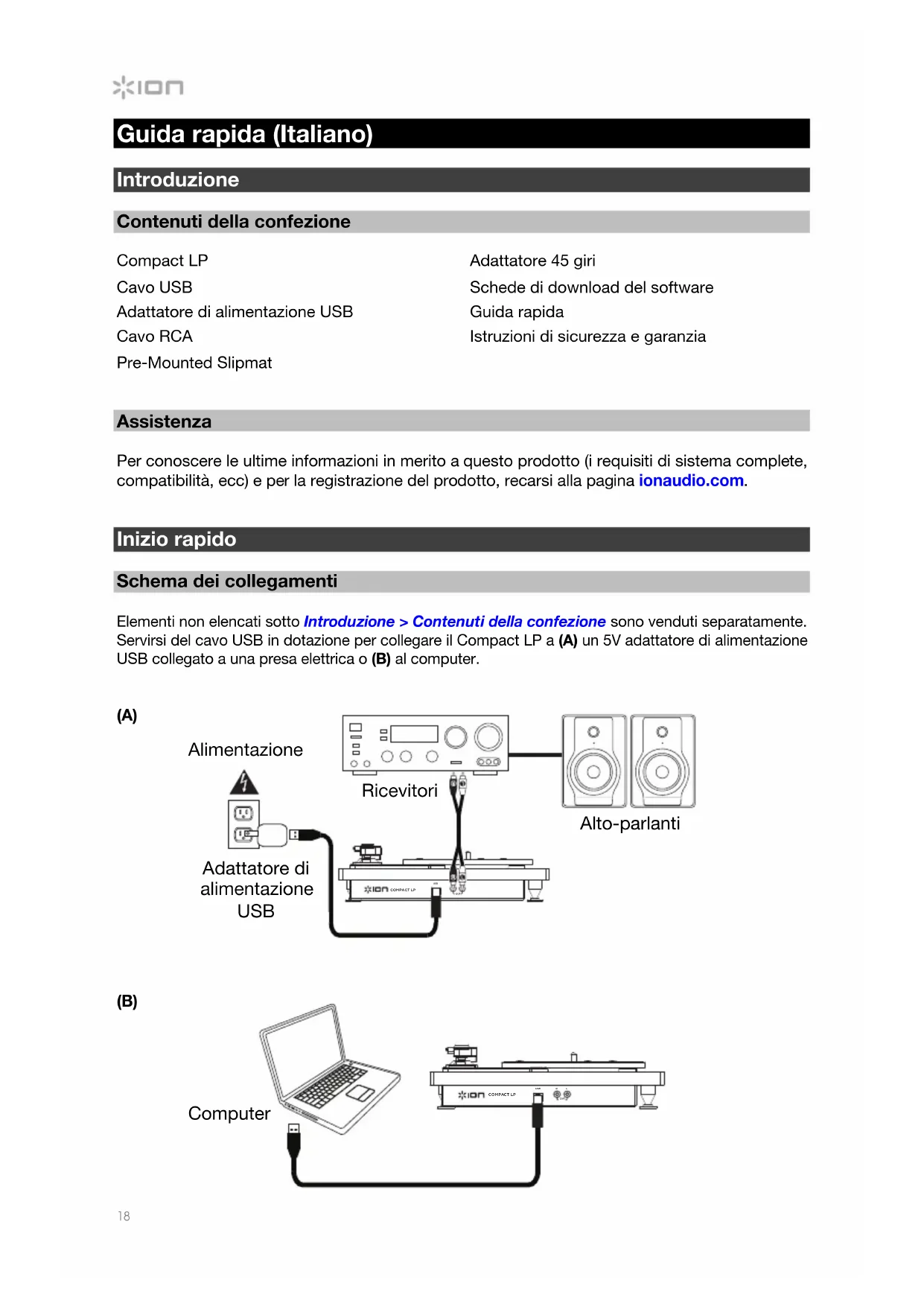

Guida rapida (Italiano)

Introduzione

Contenuti della confezione

Compact LP

Cavo USB

Adattatore di alimentazione USB

Cavo RCA

Pre-Mounted Slipmat

Adattatore 45 giri

Schede di download del software

Guida rapida

Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina ionaudio.com.

Inizio rapido

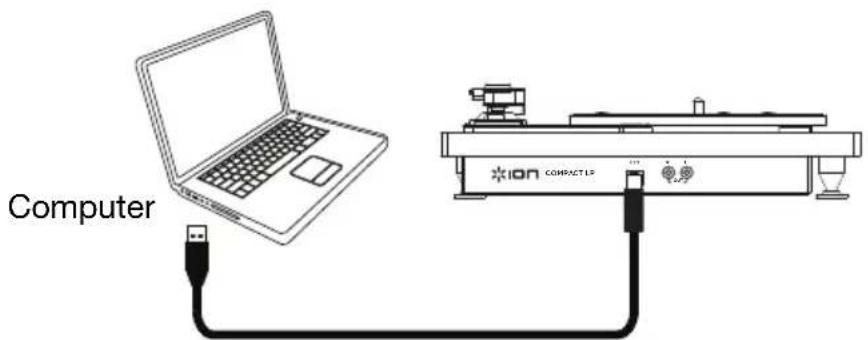

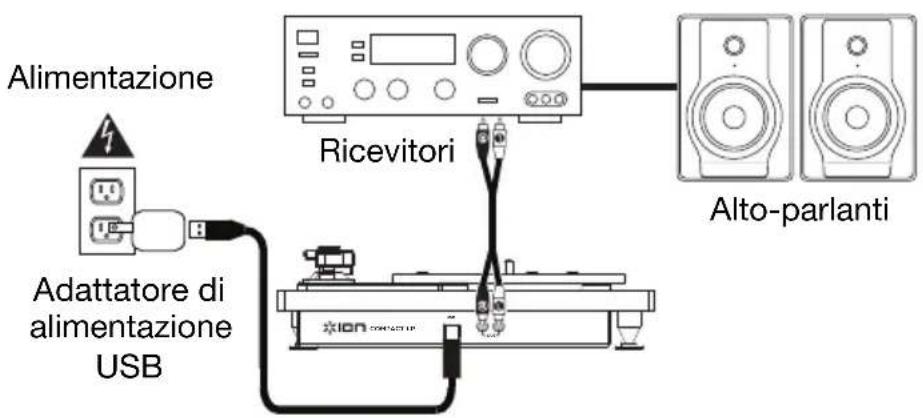

Schema dei collegamenti

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente. Servirsi del cavo USB in dotazione per collegare il Compact LP a (A) un 5V adattatore di alimentazione USB collegato a una presa elettrica o (B) al computer.

(A)

Alimentazione Adattatore di alimentazione USB Ricevitori Alto-parlanti

(B)

Importante: rimuovere il cappuccio della cartuccia (copripuntina) prima di utilizzare il giradischi.

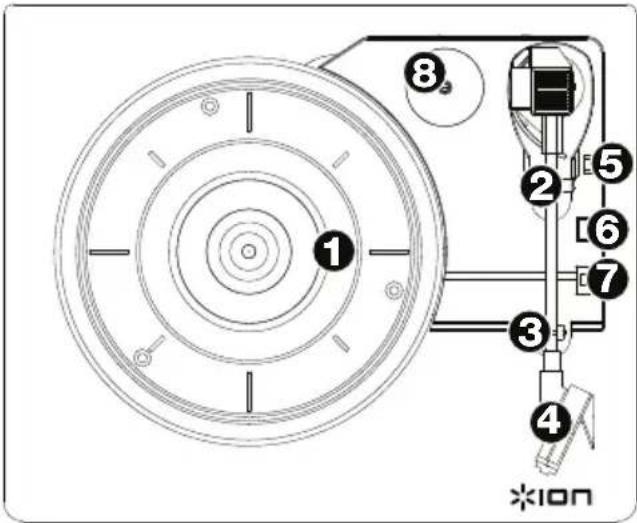

1. Piatto: Il disco va collocato qui.
2. Braccio: Il braccio può essere alzato e abbassato a mano, premendo la levetta di sollevamento / abbassamento. Va notato che il braccio deve essere allontanato dalla posizione di riposo (sul fermabraccio) affinché il motore del giradischi si attivi. Quando il braccio viene nuovamente collocato in posizione di riposo, il motore si disattiva. Quando il braccio viene nuovamente collocato in posizione di riposo, il motore del giradischi si disattiva se l'Autostop è stato acceso.
3. Fermabraccio: Questo fermabraccio dal design speciale fissa il braccio quando è a riposo o quando non è in uso. Il fermabraccio è stato progettato in modo da restare sollevato quando sbloccato.
4. Cartuccia pre-installata: Si tratta di una cartuccia sostituibile con puntina. Per acquistare una cartuccia e una puntina di ricambio, trovare la pagina del Compact LP su ionaudio.com.
5. Levetta di sollevamento / abbassamento: Alza e abbassa il braccio.
6. Interruttore 33 / 45 / 78 giri: Questo interruttore regola i giri del piatto del giradischi.

Nota bene: per i migliori risultati durante la riproduzione di dischi in vinile a 78 giri, servirsi di una puntina 78 (venduta separatamente). Servirsi unicamente di una puntina 78 con dischi in vinile a 78 giri. Acquistare la puntina 78 sulla pagina ionaudio.com.

1. Interruttore autostop: Questo interruttore accende o spegne la funzione di arresto automatico. Quando la funzione "autostop" è attiva, il piatto inizia a girare quando il braccio è posato sul disco e smette di girare quando il disco arriva alla fine. (Quando la funzione autostop è disattiva, il piatto continuerà a girare, indipendentemente dalla posizione del braccio.)

Nota bene: Se il vinile si ferma prima di raggiungere la fine della musica, spegnere la funzione Autostop per quel particolare disco. Di solito, ciò è consigliato per i dischi a 45 giri.

1. Supporto adattatore 45 giri: Regge l'incluso adattatore per 45 giri. Quando l'adattatore non è in uso, può essere collocato a questo livello.

Pannello posteriore

1. Uscita audio USB: Servirsi del cavo USB in dotazione per collegare il giradischi al computer. Il collegamento USB invierà audio dal giradischi al computer. Si veda il paragrafo Uso del Compact LP col il

computer di questo manuale per maggiori informazioni.

1. Uscita RCA: L'audio di un vinile riprodotto è inviato a questa uscita audio coassiale a livello di linea.

Avvertenza: Si rischia di danneggiare il ricevitore collegando un dispositivo a livello di linea in un ingresso phono. Collegarle unicamente a ingressi a livello di linea.

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ *ion

COMPACT LP

Uso del Compact LP con il computer

Riproduzione

Ci sono 2 modi per ascoltare i propri dischi in vinile con il Compact LP!

1. Se invece si preferisce utilizzare i propri altoparlanti stereo, è possibile collegare le uscite RCA del Compact LP a un impianto stereo o agli altoparlanti Non collegarli a ingressi a livello phono; le uscite RCA del Compact LP sono a livello di linea e potrebbero danneggiare un dispositivo dotato di ingressi a livello phono (qualsiasi altro tipo di ingresso standard quale CD, Aux In o Tape è accettabile).
2. Si può ascoltare tramite il computer utilizzando i propri altoparlanti esterni o tramite cuffie collegate al computer. (Il Compact LP non può essere utilizzato come dispositivo di riproduzione del audio del computer). Si veda Configurazione della scheda audio del computer come dispositivo di riproduzione predefinito prima di riprodurre la musica del computer.

Configurazione della scheda audio del computer come dispositivo di riproduzione predefinito

• Windows XP: Cliccare su Start ▶ Pannello di controllo (o Impostazioni ▶ Pannello di controllo in visualizzazione classica) ▶ Suoni e periferiche audio. Cliccare sulla scheda Audio e sotto Riproduzione audio, selezionare la scheda audio del computer come periferica predefinita.
• Windows Vista: Cliccare su Start ▶ Pannello di controllo (o Impostazioni ▶ Pannello di controllo in visualizzazione classica) ▶ Hardware e suoni ▶ Audio. Cliccare sulla scheda Riproduzione e selezionare la scheda audio del computer come periferica predefinita.
• Windows 7 / Windows 8 / Windows 10: Cliccare su Start ▶ Pannello di controllo ▶ Audio. Cliccare sulla scheda Riproduzione e selezionare la scheda audio del computer come periferica predefinita.
• Mac OS X: Cliccare sull'icona della "mela" in alto a sinistra, quindi cliccare su Preferenze di sistema ▶ Audio. Cliccare sulla scheda Output. Nel menu, selezionare Internal Speakers se si utilizzano le casse interne del computer o Cuffie se si utilizzano casse o cuffie collegate all'uscita cuffie da 3.5 mm (1/8") del computer.

Registrazione

Per registrare musica sul computer, è possibile utilizzare l'ION EZ Vinyl/Tape Converter. L'EZ Vinyl/Tape Converter rende facile trasformare la propria musica in file digitali. Una volta terminato di convertire il vinile, lo si può masterizzare su un CD o caricare su dispositivi media portatili.

Recarsi alla ionaudio.com/ezvc per scaricare l'ultima versione dei software EZ Vinyl/Tape Converter oppure per ottenere un'utile guida alla risoluzione dei problemi o ulteriore assistenza.

Servirsi della scheda di download del software in dotazione per scaricare e installare il software e seguire le istruzioni su schermo. Si veda Configurare il Compact LP come dispositivo di registrazione predefinito prima di iniziare a registrare.

1. Una volta installato il EZ Vinyl/Tape Converter sul computer, servirsi del cavo USB in dotazione per collegare la porta USB del Compact LP ad una porta USB disponibile del computer.
2. Sul computer, è possibile aprire il EZ Vinyl/Tape Converter recandosi su Start > Tutti i programmi (Windows) o su Applicazioni (Mac).
3. Seguire le istruzioni su schermo per configurare la registrazione. Quando viene richiesto di riprodurre la musica, muovere il braccio del Compact LP sul disco per iniziare la riproduzione.
   Nota bene: per ascoltare un disco mentre viene riprodotto, servirsi degli altoparlanti del computer o collegare le uscite RCA del Compact LP a un impianto stereo o a delle casse. Il Compact LP deve essere collegato al computer affinché il EZ Vinyl/Tape Converter avanzi alla fase successiva.
4. Una volta terminato di registrare, alzare il braccio del Compact LP dal disco e riportarlo sul poggiabraccio.

Per maggiori informazioni su come ottimizzare il computer per l'audio, recarsi alla pagina ionaudio.com/computer-optimization.

Configurare il Compact LP come dispositivo di registrazione predefinito

• Windows XP: Cliccare su Start ▶ Pannello di controllo (o Impostazioni ▶ Pannello di controllo in visualizzazione classica) ▶ Suoni e periferiche audio. Cliccare sulla scheda Audio e sotto Registrazione audio, selezionare il Compact LP come periferica predefinita.
• Windows Vista: Cliccare su Start ▶ Pannello di controllo (o Impostazioni ▶ Pannello di controllo in visualizzazione classica) ▶ Suoni e periferiche audio. Cliccare sulla scheda Registrazione e selezionare il Compact LP come periferica predefinita.
• Windows 7 / Windows 8 / Windows 10: Cliccare su Start ▶ Pannello di controllo ▶ Audio. Cliccare sulla scheda Registrazione e selezionare il Compact LP come periferica predefinita.
• Mac OS X: Cliccare sull'icona della "mela" in alto a sinistra, quindi cliccare su Preferenze di sistema ▶ Audio. Fare clic sulla scheda Input. Dal menu, selezionare il Compact LP come periferica.

Risoluzione di problemi

In caso di problemi, fare riferimento alle fasi di risoluzione dei problemi indicate qui di seguito, nonché a quanto indicato nel manuale del EZ Vinyl/Tape Converter in dotazione con il presente prodotto.

Non sento alcun audio durante la registrazione di musica su un computer:

o Assicurarsi che il Compact LP sia acceso e che la puntina sia sul disco.
o Assicurarsi che sia selezionato come periferica di registrazione predefinita del computer (si vedano le istruzioni qui di seguito).
o Scollegare e ricollegare inoltre il cavo USB che unisce il Compact LP al computer. Assicurarsi che gli altoparlanti del computer siano accesi e che il volume non sia silenziato. Provare ad alzare il volume degli altoparlanti incorporati del Compact LP servendosi della manopola di regolazione del volume presente a livello del pannello superiore del Compact LP.

Se si ascolta tramite le casse del computer, assicurarsi che queste siano selezionate come periferica di riproduzione predefinita del computer (si vedano le istruzioni qui di seguito). Alternativamente, collegare le uscite RCA del Compact LP ad un impianto stereo o ad altoparlanti. Non collegarle a ingressi a livello phono: le uscite RCA del Compact LP sono a livello di linea e potrebbero danneggiare un dispositivo con ingressi a livello phono. (Nota bene: le uscite RCA monitorano il segnale che esce dal giradischi, non quello proveniente dal computer.)

Non sento alcun audio durante la riproduzione di musica:

• Se si riproduce musica da vinile:
o Assicurarsi che il Compact LP sia acceso e che la puntina sia sul disco.
o Collegare le uscite RCA del Compact LP ad un impianto stereo o ad altoparlanti. (Non collegarle a ingressi a livello phono: le uscite RCA del Compact LP sono a livello di linea e potrebbero danneggiare un dispositivo con ingressi a livello phono.)

- Se si riproduce musica dal computer:

o Assicurarsi che il volume del lettore musicale software sia acceso.

o Assicurarsi che il volume del computer sia acceso.

o Assicurarsi che le casse del computer siano selezionate come periferica di riproduzione predefinita del computer (si vedano le istruzioni qui di seguito). (Il Compact LP non può essere utilizzato come periferica di riproduzione per l'audio del computer.)

Durante l'uso del giradischi sento un ronzio tramite l'altoparlante o il portatile.

• Se si sta registrando su un computer portatile:
  o collegare il computer ad un'alimentazione con messa a terra (3 denti)
• Se si sta riproducendo musica con un altoparlante:
  o Se il volume è al massimo, provare ad abbassarlo fino a quando il ronzio non cessa.

Il giradischi non emette alcun suono o la musica è ovattata:

o Togliere il coperchio dalla puntina.

La cinghia del giradischi è caduta:

o Fissare nuovamente la cinghia al giradischi. Per maggiori dettagli su come eseguire questa operazione, si veda la guida all'indirizzo ionaudio.com/turntablebelt.

Il giradischi non gira:

o Assicurarsi che il giradischi sia acceso (interruttore di alimentazione sul retro dell'apparecchio).
o Assicurarsi che la funzione autostop sia accesa e che il braccio sia posizionato sul disco (se l'autostop è spento deve girare sempre quando l'alimentazione è accesa).
Se quanto sopra non è di aiuto, può essere necessario ricollegare la cinghia del giradischi. Per maggiori dettagli su come eseguire questa operazione, si veda la guida all'indirizzo ionaudio.com/turntablebelt.

Il mio disco non suona alla giusta velocità; il pitch è troppo alto o troppo basso:

o Assicurarsi che l'interruttore 33 / 45 / 78 sia impostato sulla velocità giusta per il disco specifico.
o Se l'interruttore 33 / 45 / 78 è impostato correttamente e la velocità è ancora leggermente errata, procedere come segue:
1. Sul lato inferiore del Compact LP trovare il pad in gomma con la velocità in giri che si desidera regolare e sollevarlo delicatamente per rimuoverlo.
2. Per l'impostazione a 45 e 33 giri, spingere il sigillo di gomma e stringere/allentare la vite utilizzando un cacciavite a croce per affinare la velocità in numero di giri.
3. Per l'impostazione a 78 giri, stringere/allentare la vite servendosi di un cacciavite dalla testa piatta.
