MANUALE UTENTE Trio LP ION

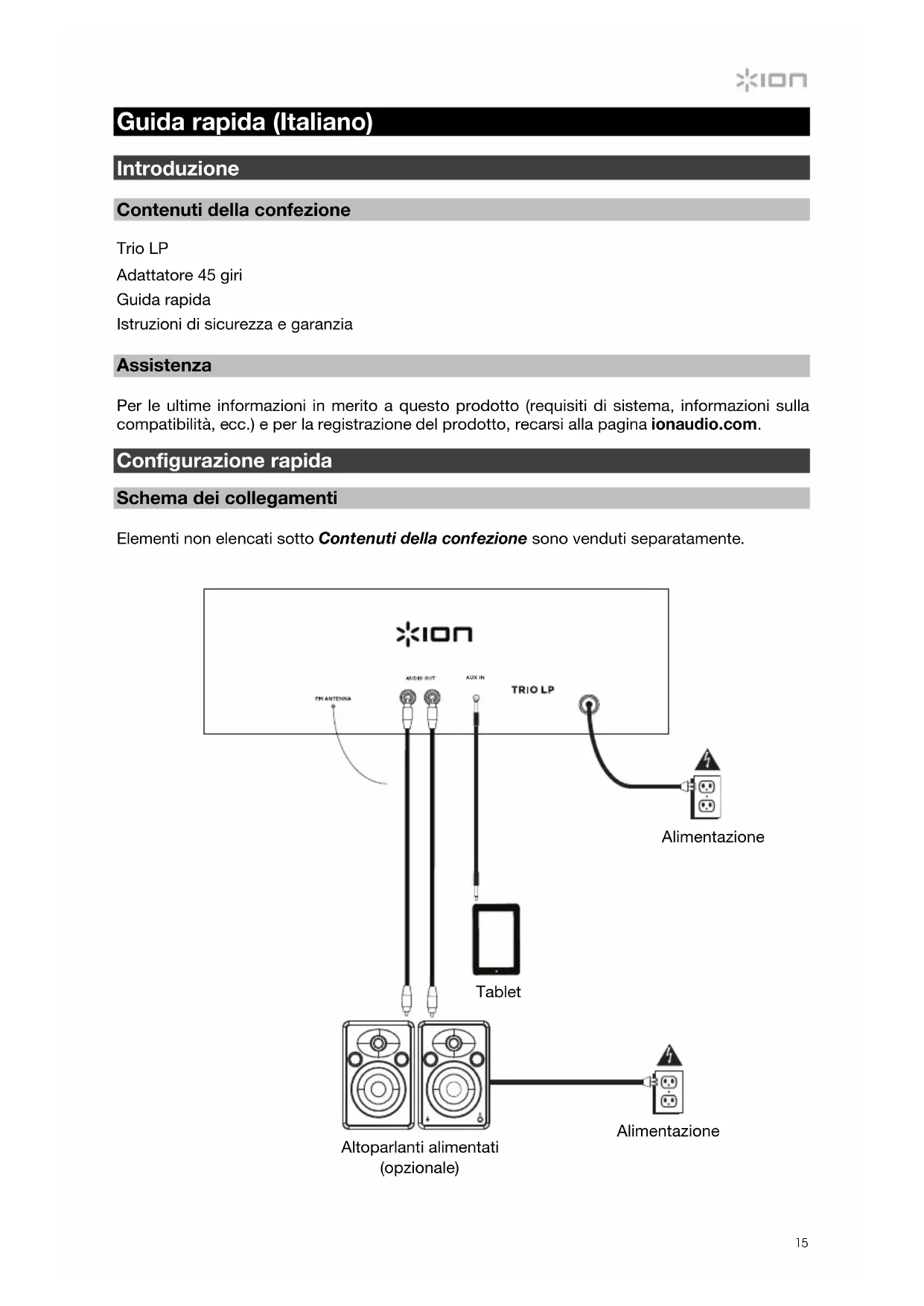

Guida rapida (Italiano)

Introduzione

Contenuti della confezione

Trio LP

Adattatore 45 giri

Guida rapida

Istruzioni di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a quello prodotto (requisiti di systema, informazioni sulla compatibilità, ecc.) e per la registrazione del prodotto, recarsi alla pagina ionaudio.com.

Configurazione rapida

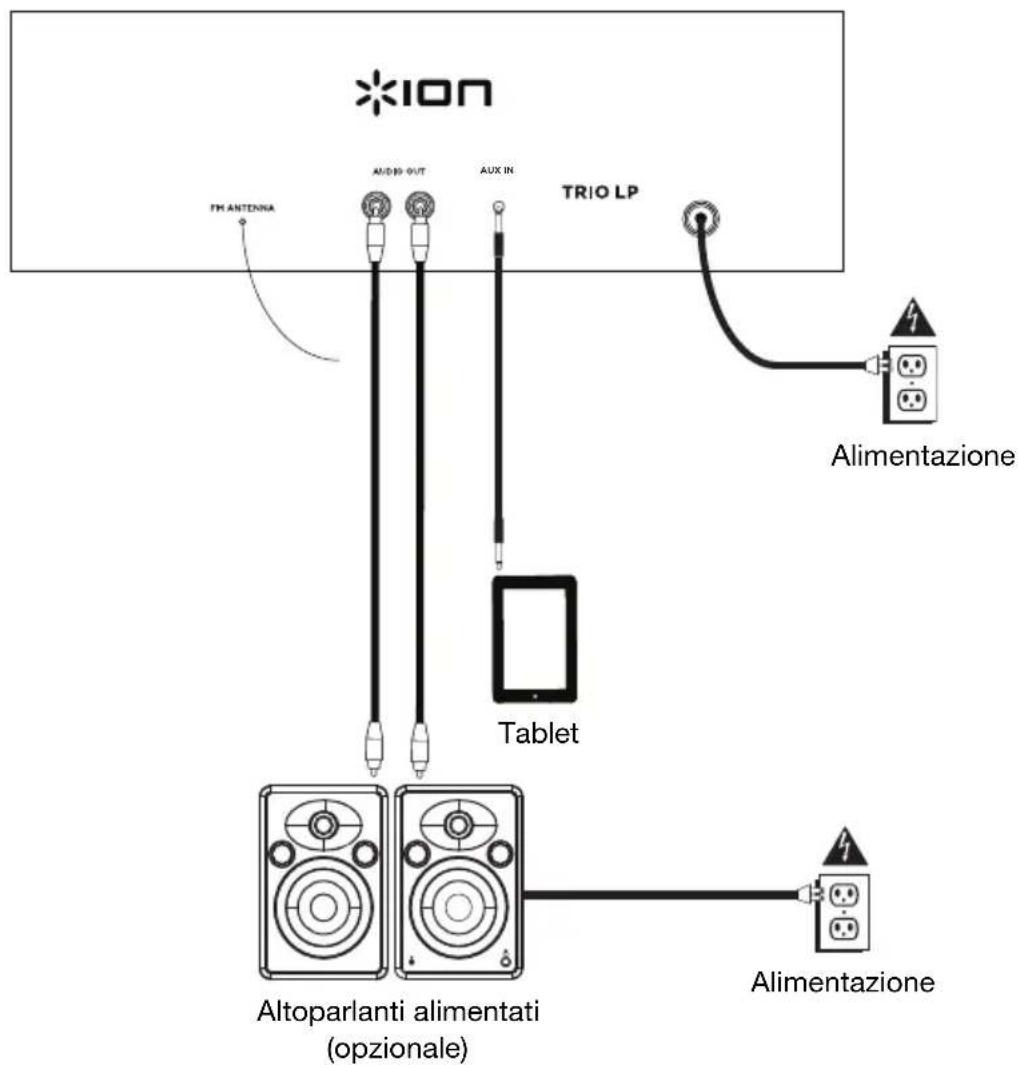

Schema dei collegamenti

Elementi non elencati sotto Contenuiti della confezione sono venduti separatamente.

Caratteristiche

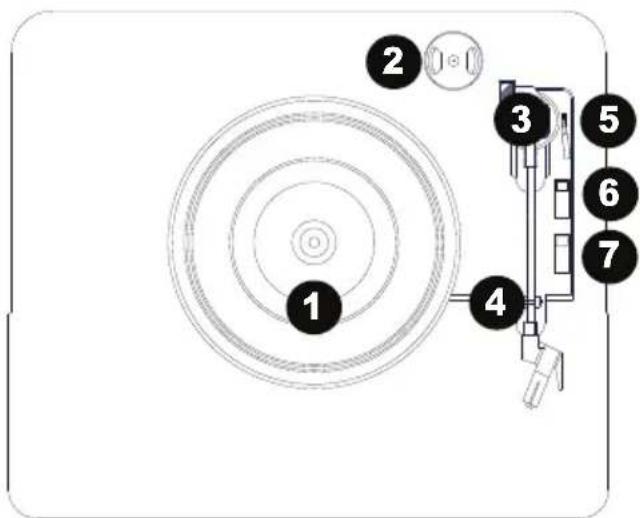

Modalità vinile

1. Piatto: Il disco va collocato qui.
2. Supporto adattatore 45 giri: Regge l'incluso adattatore per 45 giri. Quando I'adattatore non è in uso, cui essere collocato a questo livello.
3. Braccio: Il braccio fisso può essere alzato e abbassato a mano, oppure premendo la levetta di sollevamento / abbassamento.
4. Fermabraccio: Questo fermabraccio dal design speciale fissa il braccio quando è a riposo o quando non è in uso. Il fermabraccio è stato progettato in modo che resti sollevato quando sbloccato.

1. Levetta di sollevamento / abbassamento:

Alza e abbassa il braccio.

1. Interruttore Autostop: Accende o spegne la funzione "autostop". Quando la funzione "autostop" è attiva, il piatto inizia a girare quando il braccio è posato sul disco e smette di girare quando il disco arrivava alla fine. Quando la funzione autostop è disattiva, il piatto continuera a girare, indipendenteamente alla posizione del braccio.

IMPORTANTE: rimuovere il cappuccio della cartuccia (copripuntina) prima diutilizzare il giradischi.

*AVVERTENZA: le uscite RCA sono a livello di LINEA. Collegarle unicamente a ingressi a livello di LINEA. Si rischia di danneggiare il ricevitore collegando un dispositivo a livello di LINEA in un ingresso PHONO.

Notabene:seil vinile siferma prima di

raggiungere la fine della musica, spegnere la funzione Autostop per quel particolare disco. Di solito, ciò è consigliato per i dischi a 45 giri.

1. Interruttore 33 / 45 / 78: Controlla la velocità del piatto del giradischi.

Nota bene: per i migliorori risultati durante la riproduzione di dischi in vinile a 78 giri, servirsi di una puntina 78 (venduta separamente). Servirsi unicamente di una puntina 78 con dischi in vinile a 78 giri.

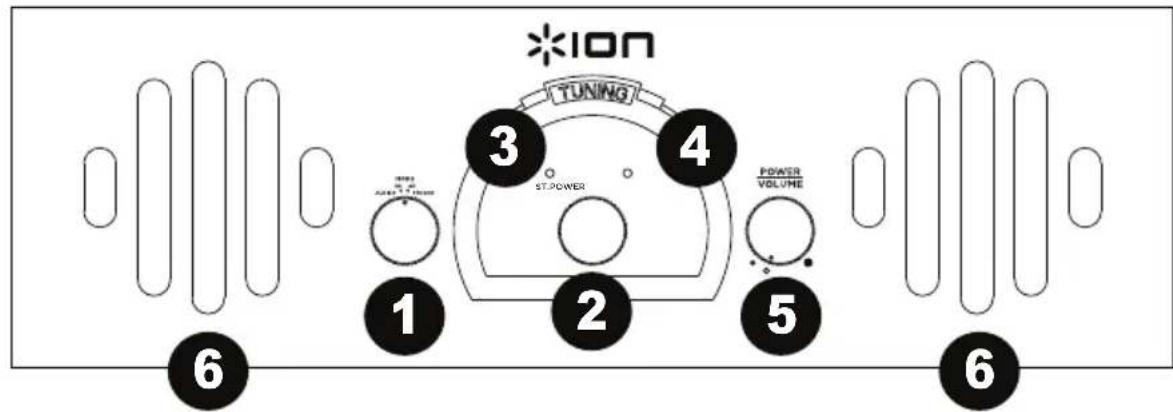

Pannello anteriore

1. Modalità: girare la manopola per selezionare quale fonte utilizzare: FM, AM, Phono, o Aux In.
2. Selettore di frequenza radio (tuning): girare esta manopola per selezionare la frequenza di stazione radio AM o FM.
3. LED ST. (stereo): Si illumina quando una stazione in stereo è selezionata.
4. LED di alimentazione: quello LED si illumina quando viene accesa l'alimentazione.
5. Volume: regola il livello dell'audio degli altoparlanti interni.
6. Casse: Queste casse interne riproduire il suono della fonte selezionata.

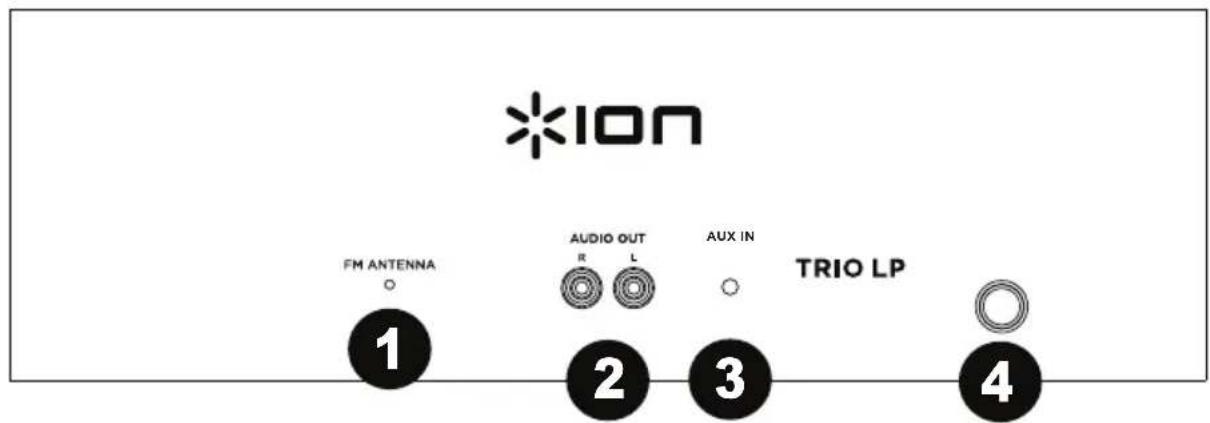

Pannello posteriore

1. Antenna FM: regolare quello filo per migliorare la riscione della radio FM. Per la riscione AM, ruotare l'apparecchio fino a trovare la riscione migliorare.
2. Uscita di linea: collegare questa uscita a un ricevitore, un amplificatore o a casse alimentate.
3. Ingresso Aux: collegare unlettore di media,uno smartphone o altre fonti audio a quello ingresso stereo da 1/8" (3,5 mm).
4. Ingresso di alimentazione: il cavo di alimentazione integrato va collegato a quello livello.

Riproduzione del giradischi

Prima dell'uso, assicurarsi di:

Rimuovere la protezione della puntina. Mettere il cappuccio di protezione sulla puntina quando non è in uso.
Assicurarsi che il braccio sia libero di muoversi dal poggiabraccio. Fissare nuovamente il braccio in posizione quando non è in uso.

1. Impostare il selettore di Modalità sull'ingresso Phono e sollevare il coperchio antipolvere del giradischi.
2. Collocare un disco sul giradischi, sull'asse centrale sul tappetino.
3. Impostare il selettore di Velocità su 33, 45 o 78 giri a seconda del disco.
4. Sollevare il braccio dal poggiabraccio servendosi dell'apposita leva di sollevamento e portarlo lentamente sul disco. Il piatto del giradisch inizia a girare.
5. Collocare il braccio sul punto desiderato sul disco.
6. Abbassare delicatamente il braccio sul disco per avviare la riproduzione.
7. Quando la produzione del disco è conclusa, il braccio si ferma automaticamente. Sollevare il braccio dal disco e posizionarlo nuovamente sul poggiarcchio.
8. Per fermare manualmente il disco, sollevare il braccio dal disco e riposizionarlo sul pogiabraccio. Nota bene: non arrestare né far girare il piatto manualmente. Spostare o urtare il giradischi sulla fissato il fermabraccio più causare danni al braccio stesso.

Funzionamento dell'interruttore Autostop (arresto automatico)

Alcuni tipi di dischi possono presentare un'area di arresto automatico al di fuori del limite predefinito, quando il giradischi si può fermare prima del termine dell'ultima traccia. Se ciò accade, impostare l'interruttore Autostop su Off. Ciò consente al disco di essere riprodotto fino alla fine, ma quello non si fermerà automaticamente. Occorre alzare il braccio manually e collocarlo sul portabraccio, quando spegnere l'alimentazione (off) per far fermare il giradischi.

Riproduzione dall'ingresso Aux

1. Impostare il selettore di Modalità su Aux In.
2. Collegare un cavo audio stereo da 1/8" (3,5 mm) (non in dotazione) dall'ingresso Aux del linea o all'uscita cuffie del dispositivo audio esterno per ascoltare la fonte esternatramite le casse interne de Trio LP.
3. Regolare il volume del Trio LP sul livello desiderato.

Note bene: se l'uscita di linea del dispositivo esterno è collegata, occorre solo regolare il commando di volume del systema. Se l'uscita cuffie del dispositivo esterno è collegata, più essere necessario regolare il volume sua sul dispositivo esterno sua sul Trio LP per ottenere il volume desiderato.

Ascoltare la radio

1. Posizionare il selettore Modalita su FM o AM.
2. Selezionare la stazione radio desiderata girando la manopola Tuning.
3. Regolare il volume come desiderato.
4. Una volta finito di ascablare la radio, impostare il selettore Modalità su Phono per spegnere la radio.

Note bene: il ricevitore ha un'antenna FM incorpora tata fissata a livello della parte posteriore dell'alloggiamento. Questo filo va srotolato ed esteso per ottenere la migliorie ricezione possibile.
