Type de produit	Platine vinyle à entraînement par courroie
Marque	ION
Modèle	Photon LP
Vitesses de lecture	33 1/3, 45 et 78 tours/min
Cartouche	Préinstallée avec pointe de lecture remplaçable
Sorties audio	USB (enregistrement PC) et RCA stéréo (niveau ligne)
Alimentation	Adaptateur secteur CC inclus
Fonctions principales	Enregistrement direct sur PC via USB, autostop, 48 LED multicolores, adaptateur 45 tours intégré
Logiciel inclus	EZ Vinyl/Tape Converter (téléchargement via carte fournie)
Autostop	Commutateur activable/désactivable, arrêt automatique en fin de disque
Dimensions (approx.)	430 x 350 x 120 mm
Poids (approx.)	4,5 kg
Contenu de la boîte	Platine, câble USB, adaptateur secteur, câble RCA stéréo, carte de téléchargement logiciel, adaptateur 45 tours, guide rapide
Pièces de rechange	Cartouche de rechange, pointe 78 tours (vendues séparément sur ionaudio.com)
Entretien	Nettoyage régulier de l'aiguille, remplacement de la cartouche si usée
Sécurité	Consignes de sécurité détaillées dans la notice ; ne pas brancher les sorties RCA sur une entrée phono

FOIRE AUX QUESTIONS - Photon LP ION

Comment connecter le Photon LP à un ordinateur ?

Utilisez le câble USB fourni pour brancher la platine à un port USB de votre ordinateur. Assurez-vous que la platine est allumée. Sur l'ordinateur, sélectionnez Photon LP comme périphérique d'enregistrement par défaut dans les paramètres son (Panneau de configuration > Son > Onglet Enregistrement).

Comment enregistrer un vinyle sur PC ?

Téléchargez et installez l'application EZ Vinyl/Tape Converter via la carte fournie. Connectez la platine en USB, lancez l'application, suivez les instructions à l'écran, puis déplacez le bras de lecture sur le disque pour démarrer l'enregistrement.

Que faire si la vitesse de lecture est incorrecte ?

Vérifiez d'abord le sélecteur de vitesse (33/45/78). Si le réglage est correct, ajustez la vitesse mécaniquement : retirez le cache en caoutchouc sous la platine correspondant à la vitesse, puis utilisez un tournevis cruciforme pour serrer ou desserrer la vis jusqu'à obtenir la bonne vitesse.

Comment remplacer la pointe de lecture ?

La cartouche est préinstallée et la pointe est remplaçable. Vous pouvez acheter une cartouche de rechange ou une pointe 78 tours sur le site ionaudio.com. Pour remplacer, retirez délicatement l'ancienne pointe et insérez la nouvelle en suivant les instructions de la notice.

Puis-je brancher la platine directement sur des enceintes ?

Oui, utilisez les sorties RCA pour brancher sur des enceintes actives ou une chaîne stéréo. Attention : les sorties sont à niveau ligne ; ne les branchez jamais sur une entrée phono, cela pourrait endommager l'équipement.

Pourquoi y a-t-il un bourdonnement (hum) lors de l'utilisation ?

C'est souvent dû à une mise à la terre insuffisante. Branchez l'ordinateur ou les haut-parleurs sur une prise avec mise à la terre (3 broches). Vous pouvez aussi vérifier que tous les câbles sont bien connectés.

Comment configurer l'autostop ?

Utilisez le commutateur Autostop sur le panneau supérieur. Quand il est activé, la platine démarre automatiquement quand le bras est placé sur le disque et s'arrête en fin de disque. Pour les disques 45 tours, il peut être nécessaire de désactiver l'autostop pour éviter un arrêt prématuré.

Quel logiciel est fourni avec la platine ?

La platine est livrée avec une carte de téléchargement pour EZ Vinyl/Tape Converter, un logiciel qui permet d'enregistrer et de convertir vos vinyles en fichiers numériques (MP3, WAV, etc.).

Comment nettoyer la platine et l'aiguille ?

Utilisez une brosse anti-statique pour nettoyer les disques. Pour l'aiguille, utilisez une petite brosse douce ou un gel nettoyant spécial. Évitez tout produit liquide directement sur la cartouche.

La platine ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est bien branché à la platine et à une prise fonctionnelle. Assurez-vous que l'interrupteur d'alimentation sur le panneau arrière est en position marche. Si le problème persiste, contactez le support ION.

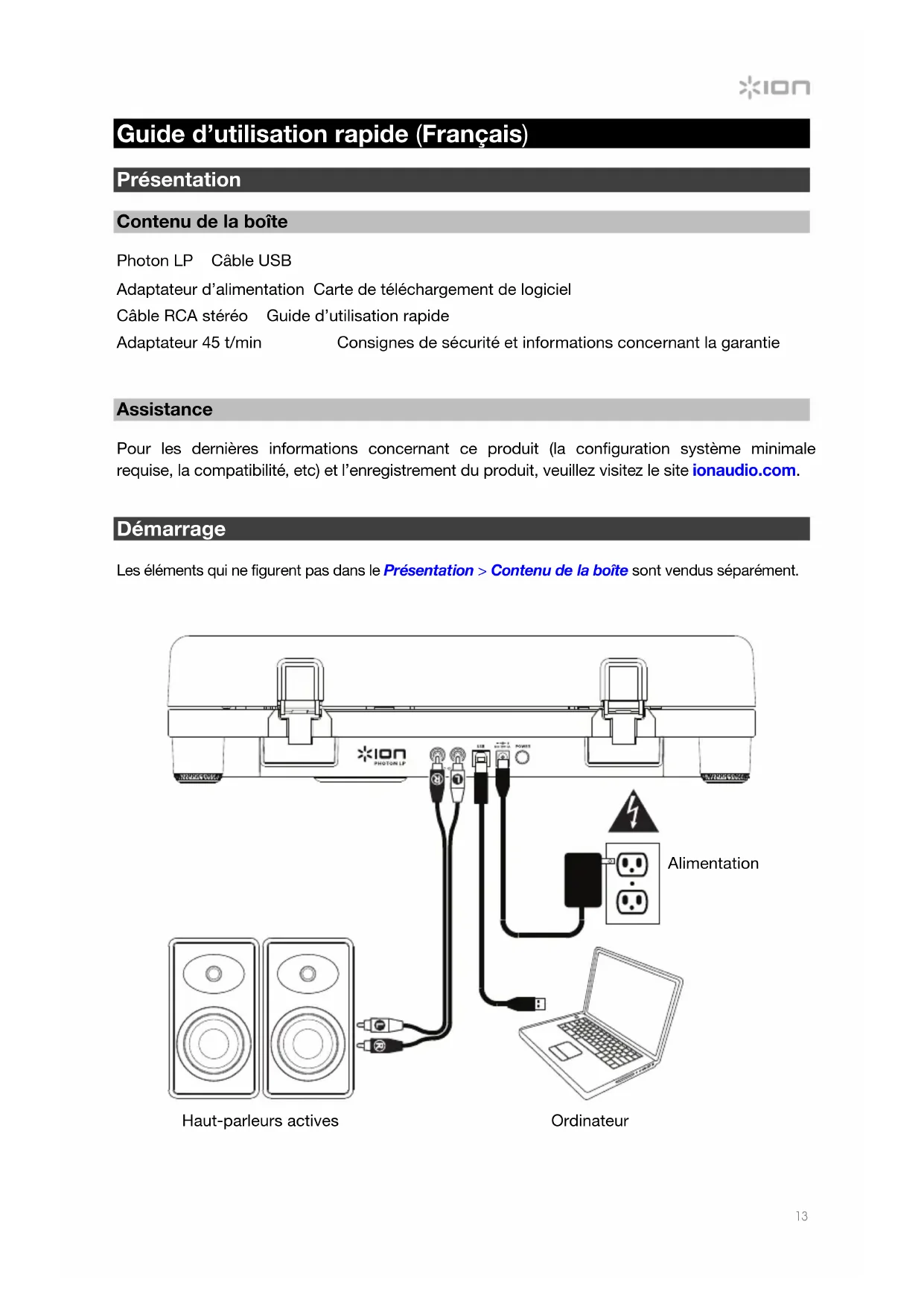

MODE D'EMPLOI Photon LP ION

Guide d'utilisation rapide François (13-17)

Guidarapida Italiano18-22

Contenu de la boîte

Photor LP Cable USB

Adaptateur d'alimentation Carte de téléchargement de logiciel

Cable RCA stéréo Guide d'utilisation rapide

Adaptateur 45 t/min

Consignes de sécurité et informations concernant la garantie

Assistance

Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc.) et l'enregistrement du produit, veuillez visiter le site ionaudio.com.

Démarrage

Les éléments qui ne figurent pas dans la Présentation > Contenu de la boîte sont vendus séparément.

Haut-parleurs actives Ordinateur

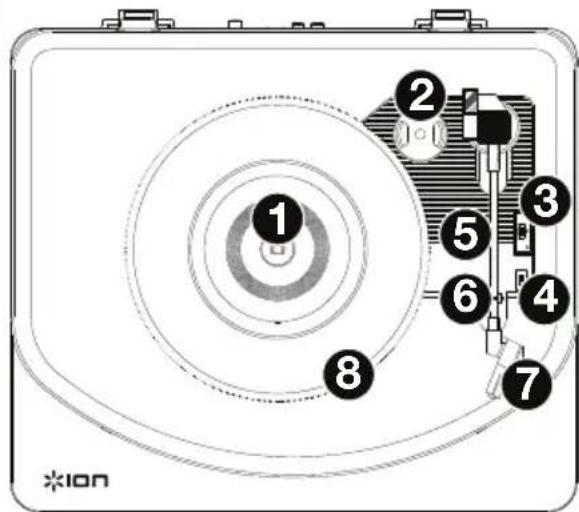

Panneau supérieur

Important : Retirez le couvercle de plastique de la cartouche (protège-aiguille) avant d'utiliser la platine.

1. Plateau : Veuillez placer le disque sur ce plateau.
2. Rangement pour adaptateur 45 tr/min : Il permet de ranger l'adaptateur 45 tr/min lorsqu’il n’est pas utilisé. Lorsqu’il n’est pas utilisé, veillez à mettre l’adaptateur dans cet emplacement.
3. Sélecteur de vitesse (33/45/78) : Ce sélecteur régit la vitesse de rotation du plateau.

Remarque: Pour obtenir plusieurs résultats lors de la lecture de disques vinyles de 78 tours, utilisez une pointe de lecture 78 (vendu séparément). Utilisez uniquement une pointe de lecture 78 pour les disques vinyles de 78 tours. Vous

Vous pouvez acheter une pointe de lecture 78 sur le site ionaudio.com.

Remarque : Vous pouvez ajuster la vitesse du plateau de la platine. Sous le Photon LP, retirez les couvercles en caoutchouc et serrez ou desserrez la vis correspondante à l'aide d'un tournevis à pointe cruciforme.

1. Autostop: Ce commutateur permet d'activer et de désactiver la fonction autostop. Lorsqu'elle est activée, le plateau commence à tourner dès que le bras de lecture est placé au-dessus du disque et s'arrête lorsque l'aiguille a atteint la fin du disque. (Lorsqu'elle est désactivée, le plateau tourne, peu importe l'emplacement du bras de lecture.) Remarque: Si le disque s'arrête avant la fin de la musique, désactivez la fonction Autostop pour ce disque. Ceci est généralement recommandé pour disques de 45 tours.
2. Bras de lecture : Le bras de lecture peut être levé ou abaissé manuellement.
3. Serre-bras : Ce serre-bras est conçu spécialement afin de maintenir en place le bras de lecture lorsque la platine n'est pas utilisée. Le serre-bras a été conçu pour rester en position élevée lorsqu'il est déverrouillé.
4. Cartouche préinstallée : Il s'agit d'une cartouche avec pointe de lecture replacable. Vous pouvez acheter une cartouche avec pointe de lecture de rechange sur la page Photon LP du site ionaudio.com.
5. DELs : 48 DEL multicolores.

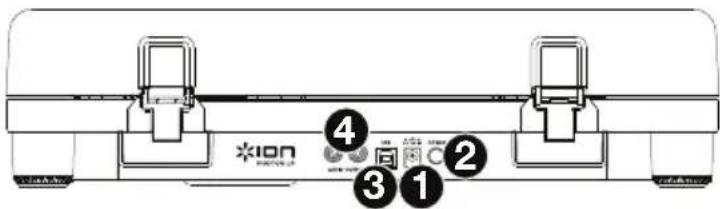

Panneau arrêté

1. Entrée du câble d'alimentation : Utilisez le câ
2. Interrupteur d'alimentation : Cette touche permet de mettre le Photon LP sous et hors tension.

1. Sortie audio USB : Utilisez le câble USB inclus pour brancher la platine tourne-disque à un ordinateur. La connexion USB permet d'acheminer l'audio de la platine tourne-disque à votre ordinateur. Veuillez consulter la section Utilisation du Photon LP avec un ordinateur de ce manuel pour de plus amples informations.
2. Sortie RCA : L'audio provenant du disque vinyle est envoyé à cette sortie audio coaxiale à niveau ligne. Elle ne doit pas être branchée aux appareils phono.

Mise en garde : Les sorties RCA sont à niveau ligne. Veuillez ne les brancher qu'à des entrées à niveau ligne. Vous pourriez endommager votre récepteur si un appareil à niveau ligne est branché à une entrée phono.

Enregistrement

Pour enregistrer de la musique sur votre ordinateur, vous pouvez utiliser l'application EZ Vinyl/Tape Converter. Le EZ Vinyl/Tape Converter permet de sauvegarder vos enregistrements sur votre ordinateur. Une fois la conversion du vinyle terminée, vous pouvez graver les fichiers sur CD ou les transférer sur des lecteurs multimédia.

Veuillez utiliser la carte de téléchargement de logiciel afin de télécharger et d'installer le logiciel, puis suivre les instructions à l'écran. Veuillez consulter la section Configuez le Photon LP comme l'appareil d'enregistrement par défaut avant de commencer l'enregistrement.

Pour enregistrer de la musique sur votre ordinateur :

1. Une fois l'application EZ Vinyl/Tape Converter installée sur votre ordinateur, connectez le port USB du Photon LP au port USB de votre ordinateur à l'aide du câble USB inclus.
2. Sur votre ordinateur, vous pouvez lancer l'application EZ Vinyl/Tape Converter en allant dans le menu Démarrer > Tous les programmes (Windows) ou dans le menu Applications (Mac OS X).
3. Suivez ensuite les instructions à l'écran afin de configurer l'enregistrement. Lorsque vous êtes invité à faire jouer votre musique, déplacez le bras de lecture du Photon LP sur le disque afin de démarrer la lecture.

Remarque : Pour écouter un disque pendant la lecture, vous pouvez utiliser les haut-parleurs de votre ordinateur, ou encore brancher les sorties RCA du Photon LP à une chaîne stéréo ou à des haut-parleurs. Ne tentez pas de les brancher à des entrées phono ; les sorties RCA du Photon LP sont à niveau ligne et pourraient endommager un appareil phono.

1. Une fois l'enregistrement terminé, soulevez le bras de lecture et remettez-le sur le serre-bras.

Visitez le site ionaudio.com/computer-optimization afin d'obtenir plus d'informations sur comment optimiser votre ordinateur pour une meilleure qualité audio.

Configurez le Photon LP comme l'appareil d'enregistrement par défaut

Windows XP

Cliquez sur Démarrer > Panneau de configuration (ou Paramètres > Panneau de configuration en Affichage classique) > Sons et périphériques audio. Cliquez sur l'onglet Audio et sous Enregistrement audio, sélectionnez Photon LP comme appareil par défaut.

Cliquez sur Démarrer > Panneau de configuration (ou Paramètres > Panneau de configuration en Affichage classique) > Matériel et audio > Son. Cliquez sur l'onglet Enregistrement et sélectionnez Photon LP comme appareil par défaut.

Cliquez sur Démarrer > Panneau de configuration > Son. Cliquez sur l'onglet Enregistrement et sélectionnez Photon LP comme appareil par défaut.

Cliquez sur la pomme (logo Apple) située dans le coin supérieur gauche de l’écran et sélectionnez Prérérences Système > Sons. Cliquez sur l’onglet Entrée. À partir du menu, sélectionnez Photon LP comme appareil par défaut.

Lecture

Vous pouvez écouter de la musique sur votre ordinateur par l'intermédiaire de ses haut-parleurs internes ou en branchant un casque d’écoute. (Le Photon LP ne peut être utilisé comme périphérique de lecture pour votre ordinateur.)

Veuillez consulter la section Configuration de la carte son de l'ordinateur comme périphérique de lecture audio par défaut avant de faire la lecture de la musique sur votre ordinateur.

Pour écouter un disque durant la lecture, vous pouvez utiliser les haut-parleurs de votre ordinateur (lorsque branché), ou encore brancher les sorties RCA du Photon LP à une chaîne stéréo ou à des haut-parleurs. Ne tentez pas de les brancher à des entrées phono ; les sorties RCA du Photon LP sont à niveau ligne et pourraient endommager un appareil phono.

Windows XP

Cliquez sur Démarrer > Panneau de configuration (ou Paramètres > Panneau de configuration en Affichage classique) > Sons et périphériques audio. Cliquez sur l'onglet Audio et sélectionnez la carte son de l'ordinateur comme périphérique de lecture audio par défaut.

Cliquez sur Démarrer > Panneau de configuration (ou Paramètres > Panneau de configuration en Affichage classique) > Matériel et audio > Son. Cliquez sur l'onglet Lecture et sélectionnez la carte son de l'ordinateur comme périphérique de lecture audio par défaut.

Cliquez sur Démarrer > Panneau de configuration > Son. Cliquez sur l'onglet Lecture et sélectionnez la carte son de l'ordinateur comme périphérique de lecture audio par défaut.

Cliquez sur la pomme (logo Apple) située dans le coin supérieur gauche de l’écran et sélectionnez Préférences Système > Sons. Cliquez sur l’onglet Sortie. À partir du menu, sélectionnez Haut-parleurs internes si vous utilisez les haut-parleurs internes de l’ordinateur, ou sélectionnez Écouteurs si vous utilisez des haut-parleurs ou un casque d’écoute branchés à la sortie casque 3,5 mm (1/8 po) de votre ordinateur.

Guide de dépannage

Si vous éprouvez des difficultés, veuillez consulter les consignes de dépannage ci-dessous ainsi que celles dans le guide du EZ Vinyl/Tape Converter inclus avec ce produit.

Si vous enregistrez sur un ordinateur :

Assurez-vous que le Photon LP est allumé et que l'aiguille est bien sur le disque. Assurez-vous que le Photon LP est sélectionné comme périphérique d'enregistrement par défaut de votre ordinateur (voir les instructions ci-dessous). - Si vous écoutez la musique via les haut-parleurs de votre ordinateur, assurez-vous que ces haut-parleurs sont sélectionnés comme dispositif de lecture par défaut de votre ordinateur (voir les instructions ci-dessous).

Vous pourriez également brancher les sorties RCA du Photon LP à une chaîne stéréo ou à des haut-parleurs. Ne tentez pas de les brancher à des entrées phono; les sorties RCA du Photon LP sont à niveau ligne et pourraient endommager un appareil phono.

Remarque: Les sorties RCA contrôlent le signal sortant de la platine tourne-disque, mais pas le signal provenant de votre ordinateur.

• Essayez de débrancher le câble USB branché au Photon LP et à votre ordinateur, puis de le rebrancher.

Si vous faites la lecture à partir d'un vinyle :

Assurez-vous que le Photon LP est allumé et que l'aiguille est bien sur le disque. o Branchez les sorties RCA du Photon LP à une chaîne stéréo ou à des haut-parleurs. (Ne tentez pas de les brancher à des entrées phono; les sorties RCA du Photon LP sont à niveau ligne et pourraient endommager un appareil phono.

- Si vous faites la lecture à partir de votre ordinateur :

Assurez-vous que le niveau du volume de l'application soit assez élevé. Assurez-vous que le niveau du volume de l'ordinateur soit assez élevé. Assurez-vous que les haut-parleurs de votre ordinateur soient sélectionnés comme dispositif de lecture par défaut de votre ordinateur (voir les instructions ci-dessous). (Le Photon LP ne peut être utilisé comme périphérique de lecture pour votre ordinateur.)

Il y a un bourdonnement provenant de mon haut-parleur lorsque j'utilise la platine tournediscque :

• Si vous enregistrez sur un ordinateur, veuillez brancher l'ordinateur à un câble d'alimentation avec mise à la terre (3 broches).
• Si vous utilisez un haut-parleur, veuillez brancher le haut-parleur à un câble d'alimentation avec mise à la terre (3 broches).

Mon disque ne joue pas à la bonne vitesse, la tonalité est trop haute ou trop BASSE :

• Veuillez vous assurer que le sélecteur de vitesse 33/45/78 est réglé sur la bonne vitesse pour votre enregistrement.
• Si le sélecteur de vitesse 33/45/78 est correctement réglé et que la vitesse n'est toujours pas correcte, procédez comme suit :
• Sur le dessous du Photon LP, trouve le pad en caoutchouc qui correspond à la vitesse que vous désirez modifier, et soulevez-le délicatement pour l'enlever.
• Introduisez un tournevis cruciforme dans le joint en caoutchouc et serrez/desserrez la vis pour ajuster la vitesse tr/min.
