Caractéristique	Détails
Type d'appareil	Chauffe-eau instantané électrique
Puissance	24 kW
Alimentation	230 V / 400 V triphasé
Débit d'eau chaude	Jusqu'à 13,5 l/min à 40°C
Dimensions	Hauteur : 60 cm, Largeur : 30 cm, Profondeur : 12 cm
Poids	Environ 10 kg
Installation	Murale, à l'intérieur
Utilisation	Pour la production d'eau chaude sanitaire
Maintenance	Vérification annuelle recommandée, nettoyage des filtres
Sécurité	Protection contre la surchauffe, protection électrique IP25
Garantie	2 ans
Certifications	CE, conforme aux normes de sécurité européennes

FOIRE AUX QUESTIONS - DHE 24 SLi STIEBEL ELTRON

Comment régler la température de l'eau sur le STIEBEL ELTRON DHE 24 SLi ?

Pour régler la température de l'eau, utilisez le bouton de réglage sur le panneau de commande. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Pourquoi l'eau n'est-elle pas assez chaude ?

Vérifiez que le réglage de la température est adéquat. Assurez-vous également que l'alimentation électrique est correcte et qu'il n'y a pas de fuites d'eau dans le système.

Le STIEBEL ELTRON DHE 24 SLi fait beaucoup de bruit, est-ce normal ?

Un certain bruit lors du fonctionnement est normal, cependant, si le bruit est excessif, vérifiez s'il y a des débris dans le filtre ou si des pièces sont mal fixées.

Comment nettoyer le filtre du STIEBEL ELTRON DHE 24 SLi ?

Pour nettoyer le filtre, éteignez l'appareil et débranchez-le. Retirez le couvercle pour accéder au filtre, puis nettoyez-le à l'eau chaude et laissez-le sécher avant de le remettre en place.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un professionnel pour une inspection.

Est-ce que le STIEBEL ELTRON DHE 24 SLi nécessite un entretien régulier ?

Oui, il est recommandé de faire vérifier l'appareil par un professionnel tous les ans pour s'assurer qu'il fonctionne correctement et en toute sécurité.

Comment réinitialiser le STIEBEL ELTRON DHE 24 SLi ?

Pour réinitialiser l'appareil, éteignez-le, puis débranchez-le pendant environ 5 minutes. Rebranchez-le et allumez-le à nouveau.

Quels types de problèmes peuvent survenir avec le STIEBEL ELTRON DHE 24 SLi ?

Les problèmes courants incluent des fluctuations de température, des bruits excessifs, un manque d'eau chaude et des problèmes d'alimentation électrique.

MODE D'EMPLOI DHE 24 SLi STIEBEL ELTRON

DHE 18 SLi 25 A DHE 18/21/24 SLi DHE 27 SLi

BEDIENUNG

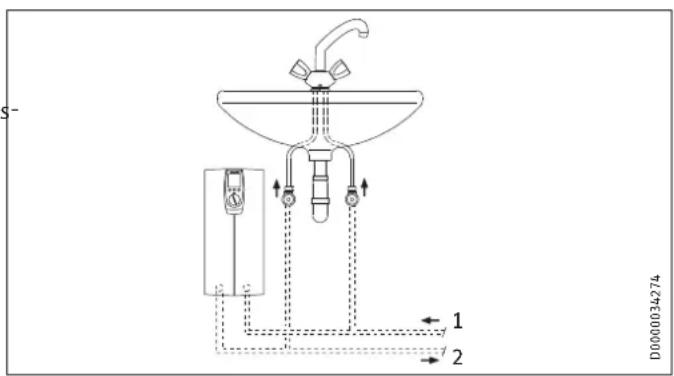

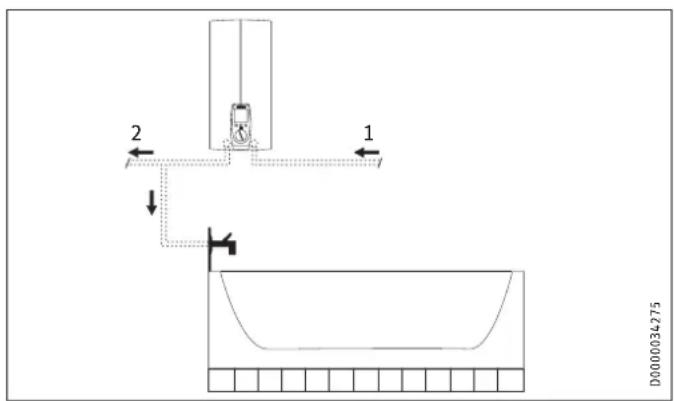

1 Cold water inlet
2 DHW outlet

D0000034274

1 Cold water inlet
2 DHW outlet

9.2 Factory settings

1. Remarques generales 42
   1.1 Consignes de sécurité 42
   1.2 Autres repérages utilisés dans cette documentation 43
   1.3 Unités de mesure 43
2. Sécurité 43
   2.1 Utilisation conforme 43
   2.2 Consignes de sécurité generales 43
   2.3 Label de conformité 43
3. Description de l'appareil 44
4. Reglages et affichages 44
   4.1 InterfaceutilisateurdeI'appareil 44
   4.2 Réglage de la température 45
   4.3 Demande d'affichage de I'eco-surveillance 45
   4.4 Réglages sur l'appareil 46
5. Nettoyage, entretien et maintenance 47
6. Aide au dépannage 47

INSTALLATION

1. Sécurité 48
   7.1 Consignes de sécurité generales 48
   7.2 Prescriptions, normes et directives 48
2. Description de l'appareil 48
   8.1 Fournitures 48
   8.2 Accessoires 48
   9.Travaux préparatoires 49
   9.1 Lieud'implantation 49
   9.2 Réglages d'usine 49

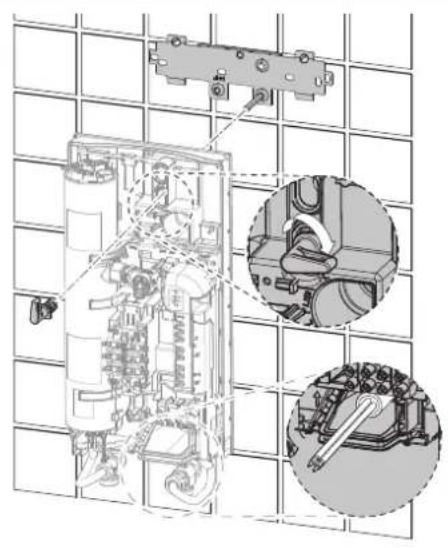

3. Pose 50

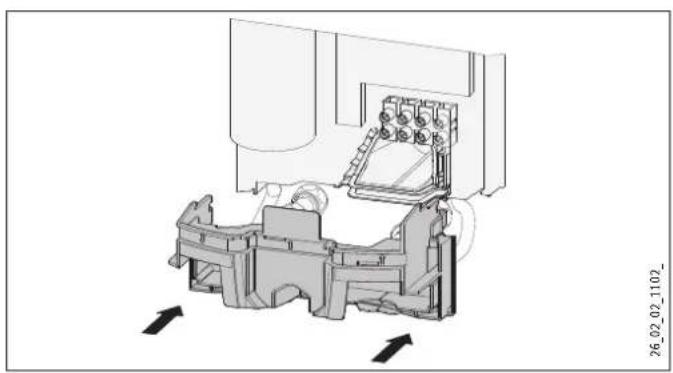

   10.1 Fin de la pose 52

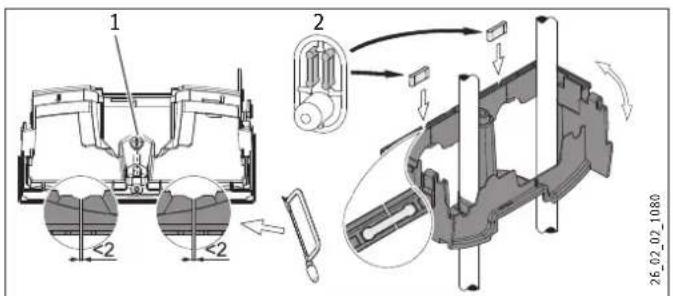

   10.2 Variantes de montage 52
4. Mise en service 55
   11.1 Première mise en service 55
   11.2 Remise en marche 55

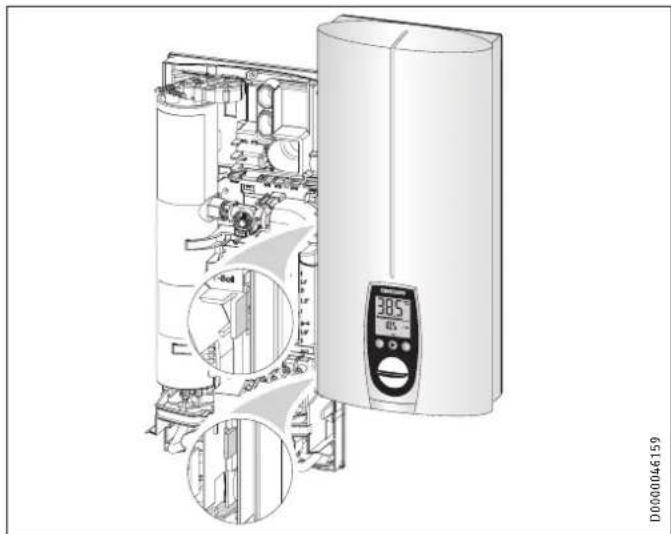

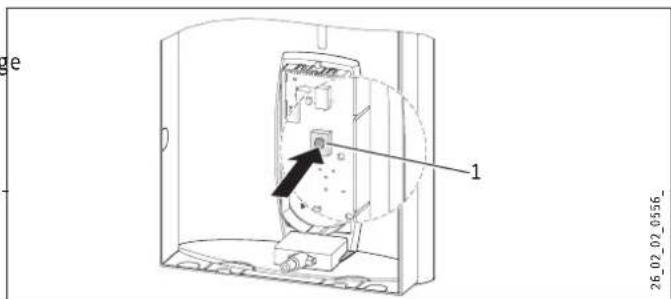

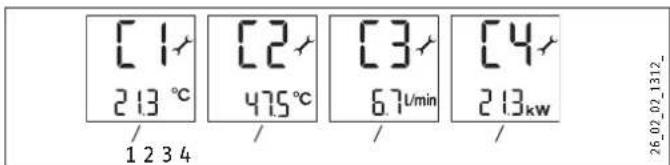

5. Mode S A V 55
6. Mise hors service 56

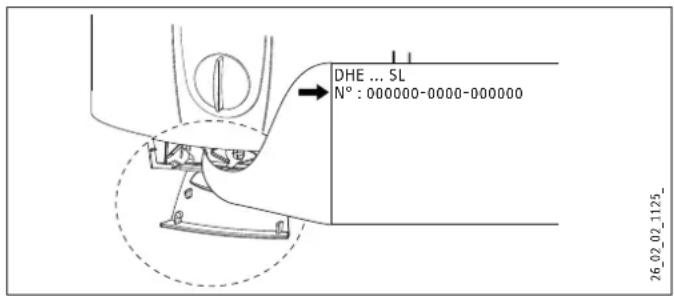

7. Aide au dépannage 56
8. Maintenance 58
9. Données techniques 58

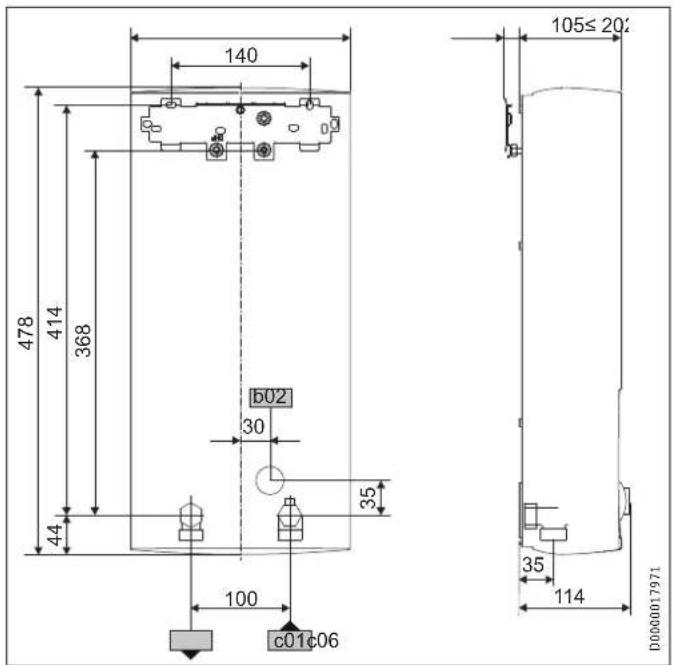

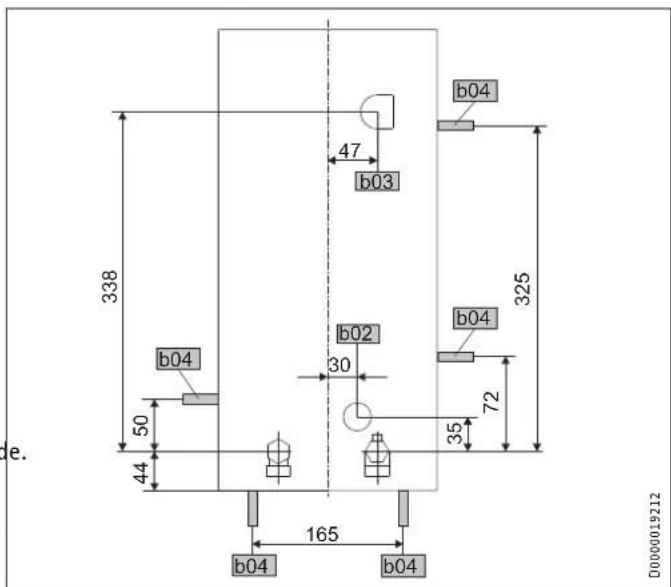

   16.1 Cotes et raccordements 58

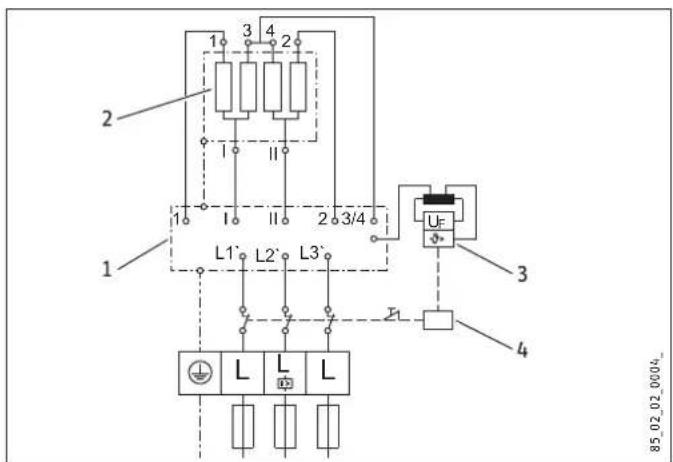

   16.2 Schema electrique 58

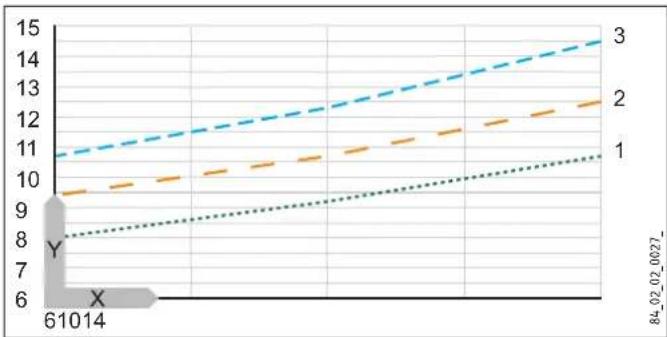

   16.3 Debit d'eau melange / Debit de sortie 59
   16.4 Plages d'utilisation / Tableau de conversion 59
   16.5 Pertes de pression 59
   16.6 Conditions de dysfonctionnement 59
   16.7 Indications relatives à la consommation énergétique 60
   16.8 Tableau de données 60

GARANTIE

ENVIRONNEMENT ET RECYCLAGE

UTILISATION

1. Remarques générales

Le chapitre « Utilisation » s'adresse aux utilisateurs de l'appareil et aux installateurs.

Le chapitre « Installation » s'adresse aux installateurs.

Remarque

Veuillez dire attentivement cette notice avant utilisation et conservez-la soigneusement.

Remettez cette notice au nouvel utiliseur le cas échéant.

1.1 Consignes de sécurité

1.1.1 Structure des consignes de sécurité

MENTION D'AVERTISSEMENT Nature du danger Sont indiqués ici les risques éventuellesment encourus en cas de non-respect de la consigne de sécurité.

• Sont indiquées ici les mesures permettant de pallier le danger.

1.1.2 Symboles, nature du danger

Symbole	Nature du danger
!	Blessure
	Électrocution
	Brûlure

1.1.3 Mentions d'ajretissement

MENTIOND'AVERTISSE-MENT	Signification
DANGER	Caracterise des remarques dont le non-respect entraîne de graves lésions, voire la mort.
AVERTISSEMENT	Caracterise des remarques dont le non-respect peut en-trainer de graves lésions, voir la mort.
ATTENTION	Caracterise des remarques dont le non-respect peut en-trainer des lésions légères ou moyennenement graves.

1.2 Autres repérages utilisés dans cette documentation

Remarque

Les remarques sont délimités par des lignes horizontally au-dessus et en dessous du texte. Le symbole ci-contre caractérisé des remarques générales.

Lisez attentivement les remarques.

Symbole

Dommages matériels (dégats induits, dommages causés à l'appareil, à l'environnement)

Recyclage de l'appareil

• Ce symbole indique une action à entreprises. Les actions nécessaires sont décrites étape par étape.

1.3 Unités de mesure

Remarque

Sauf indication contraire, l'unité de mesure utilisée est le millimètre.

2. Sécurité

2.1 Utilisation conforme

L'appareil est destiné à une utilisation domestique. Il peut être utilisé par des personnes qui ne disposent pas de connaissances techniques particulières. L'appareil peut également être utilisé dans un environnement non domestique, p. ex. dans des petites entreprises, à condition que son utilisation soit du même ordre.

Tout autreemploi est considéré comme non-conforme. Une utilisation conforme de l'appareil implique le respect de cette notice et de celles relatives aux accessoires utilisés.

Cet apparéil sous pression est destiné à chauffer de l'eau sanitaire ou à élever la température d'une eau préchauffée. L' apparéil peut alimenter un ou plusieurs points de soutirage.

2.2 Consignes de sécurité generales

ATTENTION Brûlure

La température de la robinetterie en service peut dé-passer 60^

Risque de brûlure à des températures de sortie d'eau supérieures à 43 °C.

AVERTISSEMENT Blessure

L'appareil peut être utilisé par les enfants de 8 ans et plus ainsi que par les personnes aux facultés physiques, sensorielles ou mentales limitées ou manquant d'expérience et de connaissances, si elles sont supervises ou si elles ont reçu les instructions d'utilisation de l'appareil et des risques pouvant résultat de son utilisation. Les enfants ne doivent pas journé avec l'appareil. Les opérations de maintenance, de nettoyage à effectuer par l'utilisateur ne doivent pas été réalisées par des enfants sans surveillance.

Si des enfants ou des personnes atteintes d'un handicap physique, sensoriel ou mental sont aménés à utiliser l'appareil, nous conseillons de mettre en place une limitation permanente de la température. Vous pouvez procéder à cette opération ou faire appel à un professionnel :

• Sécurité enfants régliable par l'utilisateur
  Protection anti-ébouillantement régiable par l'installateur

Dommages matériels

L'appareil et la robinetterie doivent être protégés du gel par l'utilisateur.

2.3 Label de conformité

Voir la plaque signalétique sur l'appareil

Homologations et certificats spécifiques au pays : Allemagne

Un agrément d'essai général administratif justifiant de l'autorisation d'utilisation au vu des émissions sonores est requis pour cet apparéil en raison des règlements régionaux sur la construction.

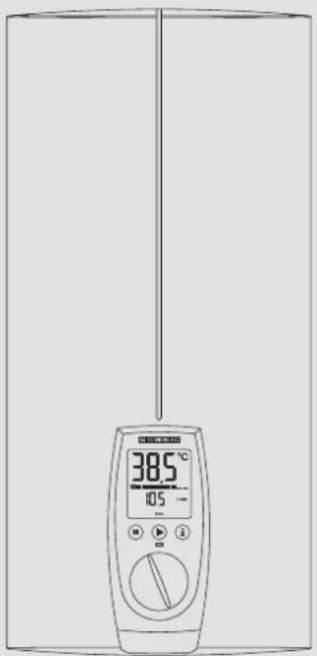

3. Description de l'appareil

Ce chauffe-eau a régulation entièrement électronique ajuste automatiquement sa puissance pour maintainir une température de sortie de l'eau constante. Une vanne motorisée commande par la régulation électronique permet de maintainir l'eau à la température de consigne avec une grande précision, qu'elle que soit de la température d'arrivée d'eau.

Température ECS

Il est possible de régler la température de sortie de l'ECS en continu. La température de consigne s'affiche à l'écran.

Système de chauffe

Le système de chauffe à fil nu possède une enveloppe résistant à la pression. Très résistant à l'entartrage, ce système de chauffe convient indifféremment pour l'eau faiblement ou fortement calcaire. Ce système de chauffe permet une utilisation rapide et efficace de l'eau chaude sanitaire.

Remarque

L'appareil est équipé d'un détector d'air qui prévient l'endommagement du système de chauffe. Si de l'air pénétre dans l'appareil, la chauffe s'arrête automatiquement pendant une minute pour protégger le système de chauffe.

Retro-eclairage de l'écran

L'écran est rétro-éclaire en deux couleurs (vert / amber).

Écran haute efficacité

L'éclairage vert ECO signale des conditions de fonctionnement particulièrement favorables d'un point de vue économique

• lorsque la puissance absorbée est inférieure à 80%
• lorsque la puissance maximale est inférieure à 80% pour une température d'arrivee d'eau supérieure a 35^
  Lorsque la puissance maximale est inférieure à 80%, fonction ECO activée

Pour toutes les autres conditions de fonctionnement, le rétro-éclairage est de couleur amberée.

Eco-surveillance

L'appareil est équipé d'une éco-surveillance. Elle s'active en appuyant sur la touche correspondante. Affichages :

• économies d'énergie*
• économies d'eau*
• réduction des émissions de CO_2^

• énergie consommée
  consommation d'eau

• par rapport aux chauffe-eaux instantanés à gestion hydraulique. Calculé pour un foyer de 3 personnes basé sur les besoin d'eau et d'énergie relatifs aux personnes selon DIN 2067. Il est possible de saisir des prix de l'électricité et de l'eau personnelisés.

4. Reglages et affichages

L'appareil peut être paramétré depuis l'interface utilisateur.

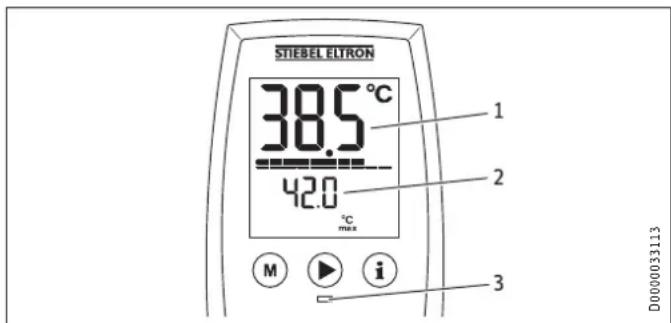

Indication de la température d'entrée

Lorsque la température d'arrivée d'eau est supérieure à la température souhaïée, p. ex. si l'eau est préchauffée par un capteur solaire, la température affichée clignote et l'affichage auxiliaire indique la température d'arrivée. L'eau n'est pas chauffée.

1 L'affichage de la température clignote
2 Affichage de la température d'arrivée de l'eau
3 Diode electroluminescente de risque d'ébouillantement; diode rouge allumée si température de consigne >43^

Conseil de réglage pour un fonctionnement avec robinetterie thermostatique

Réglez la température à 60^ sur l'appareil.

Après coupure d'eau

voir le chapitre « Remise en marche »

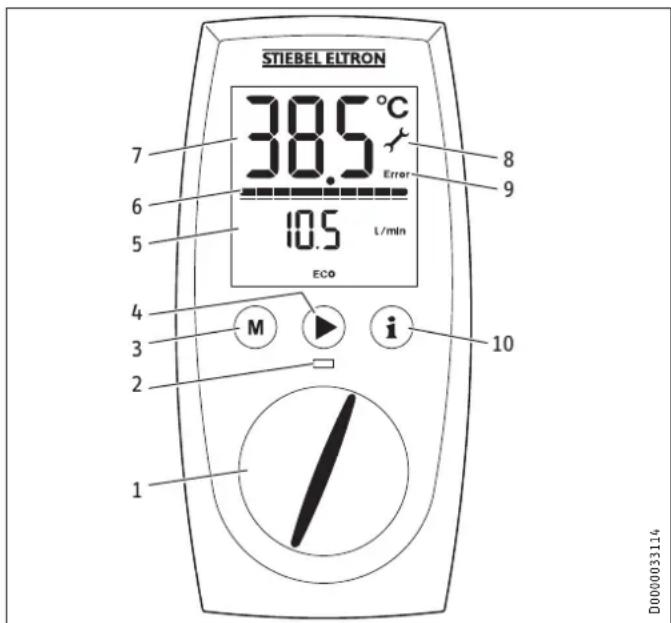

4.1 Interface utiliseur de l'appareil

1 Bouton de réglage de température
2 Diode electroluminescente du risque d'ébouillantement
3 Touche de mémorisation
4 Touche des menus, p. ex. ECO
5 Affichage des valeurs auxiliaires

UTILISATION

Réglages et affichages

6 Affichage de la puissance de chauffe
7 Affichage de la température
8 Icône SAV
9 Icône Défaut
10 Touche d'information - menu Économies

À la livraison, le retro-éclairage est régle de manière à ce qu'il s'allume automatiquement lorsque l'on manipule le bouton de réglage ou une touche ou lorsque l'appareil est enchauffe. Il s'éteint après 30 secondes si le bouton ou les touches n'ont pas été manipulés ou si laCHAUFFE S'est arrêtée. Vous avez également la possibilité d'un éclairage permanent.

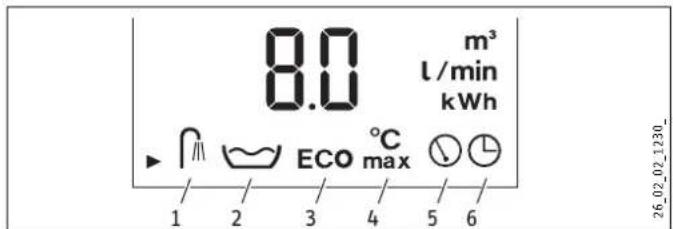

Symboles

1 Douche Wellness
2 Débit automatique
3 ECO
4 Sécurité infant
5 Affichage des valeurs auxiliaires
6 Heure

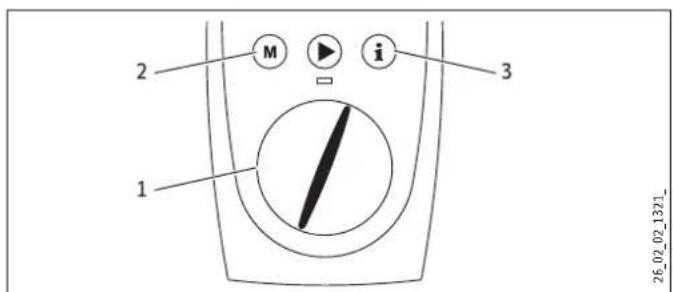

4.2 Réglage de la température

1 Réglage de la température de 20 à 60^ , par pas de 0,5 °C, OFF = système de chauffe éteint
2 Demande d'affichage de la temperature memorisee
3 Demande d'affichage de I'eco-surveillance

La touche de mémorisation M permet de saisir une température.

Choisissez une température.
- Appuyez pendant deux secondes sur la touche M. Pour signaler la confirmation, l'affichage de température clignote une fois.

4.3 Demande d'affichage de I'eco-surveillance

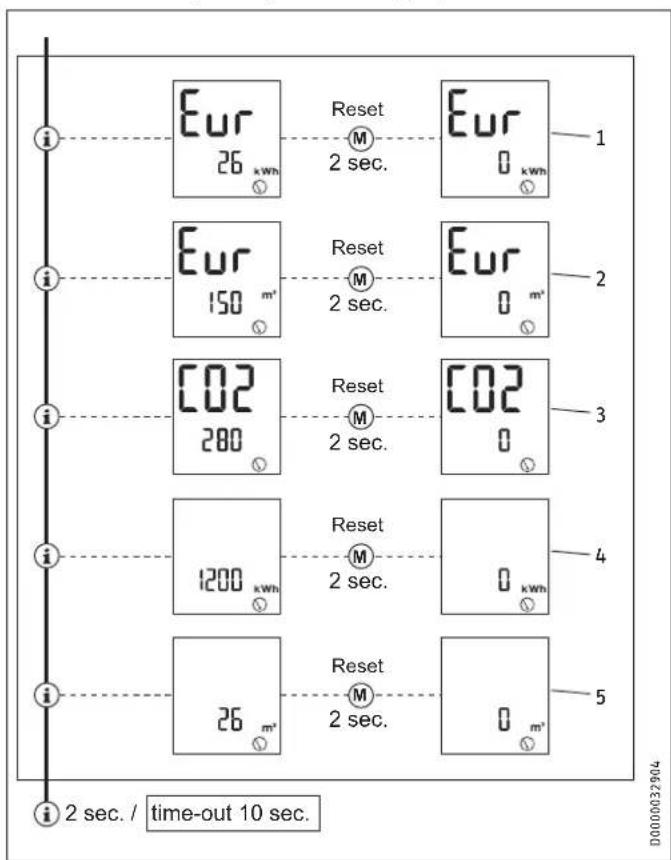

Structure de menu, exemple en euros (Eur)

1 Économie d'énergie

Calcul et affichage de l'économie d'énergie réalisée en euros (Eur) par rapport à un chauffe-eau instantané à gestion hydraulique.

2 Économie d'eau

Calcul et affichage de l'économie d'eau réalisée en euros (Eur) par rapport à un chauffe-eau instantané à gestion hydraulique.

3 Émissions de CO2

Calcul et affichage de la réduction des émissions de CO2 réalisée en kg par rapport à un chauffe-eau instantané à gestion hydraulique.

4 Consommation d'énergie

Affichage de I'energie consommée en kWh.

5 Consommation d'eau

Affichage de I'eau consommée en m3.

4.4 Reglages sur l'appareil

Explication des symboles

Appuyez 1 fois DÉMARRAGE-menu

Appuyez 1 fais Changement de menu

Appuyez pendant 2 secondes FIN

Réglages / Changement de demande

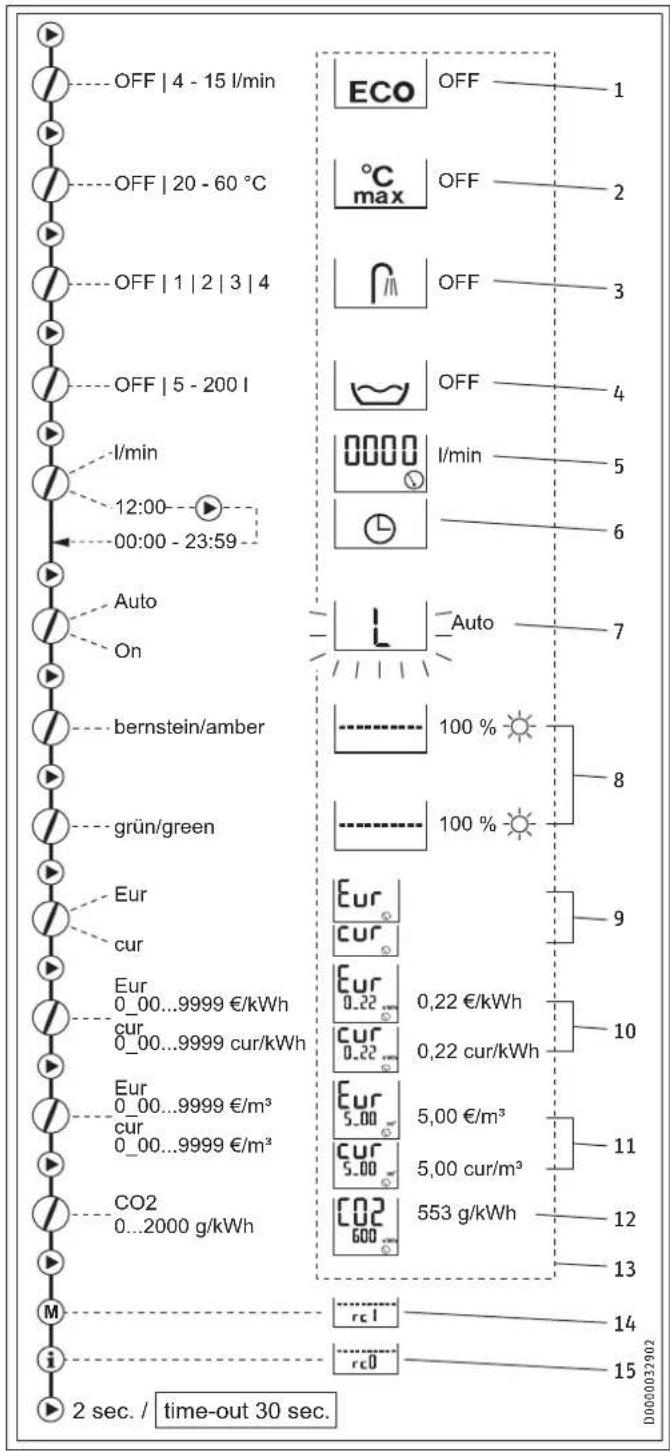

Structure du menu

1 Fonction ECO eau et énergie

Cette fonction ECO permet de limiter le débit à une valeur maxi-male.

ECO activé = iconé dans l'interface utilisateur

ECO désacté = pas d'icone dans l'interface utilisateur

2 Sécurité enfants

La sécurité enfants permet de régler la température de l'eau chaude à une valeur maximale en tant qu'utilisateur. En mode SAV, l'installateur peut également régler une température anti-ébouillantement (voir le chapitre « Mode SAV »). Cette temperature est alors la limite supérieure de la plage de réglage au titre de la sécurité enfant.

3 Douche Wellness

Le programme de douche Wellness vous propose 4 différentes possibités de douche pour votre bien-être.

WW = eau chaude, KW = eau froide

A Prévention contre les refroidissements

Devenez plus résistant au froid en terminant par une douche froide. Elle fera réagir votre corps par un réflexe de rechauffement.

B Rafraichissement hivernal

Un bon coup de fraîcheur en hiver pendant la douche en terminant par un jet rechauffant.

C Programme fitness d'etre

Douce ecossaise a sequence rapide, tonique et benefique pour la sante, conclude par un jet chaud bien faisant.

D Programme circulation du sang

Doucez bras et jambes à l'eau froide pour stimuler la circulation sanguine. Durant ce programme, les jets se déplacent depuis les mains et les pieds en direction du reste du corps. Vous pouvez ensuite recommencer cette opération à l'eau chaude.

4 Régulation de la quantité d'eau

Cette fonction permet de limiter automatiquement le volume d'eau à haut débit. Une fois le volume d'eau prévu atteinte, le système réduit automatiquement le débit. La température souhaïée reste constante. La régulation du volume d'eau doit être activée avant chaque replissage de la baignoire. Exemple d'un replissage de baignoire à 80 litres : Une fois la baignoire remplie de 80 l d'eau, le système réduit le débit à 4 l/min.

5 Débit

Vous pouvez afficher indifféremment le début ou l'heure.

6 Mise à l'heure

Voupez afficher indifferement le débit ou l'heure. L'horloge est régiable de 00:00 à 23:59 heures. Àpès toute coupure de courant, l'horloge doit être remise à l'heure.

7 Réglage du rétro-éclairage

Le rétro-éclairage de l'écran est régliable. Si vous désisses « Auto», l'éclairage clignote pendant le réglage.

• Le rétro-eclairage est allumé pendant que l'eau chauffe et à chaque manipulation.
• Il s'éteint après 30 secondes s'il n'y a pas eu d'intervention.
• Sur « On », le rétro-éclairage reste allumé en permanence.

8 Réglage de l'intensité des couleurs vert / ambré

La luminosité de chaque couleur est régable independament.

9 Sélection de la devise

Choisissez ici la devise dans laquelle les économies d'énergie et d'eau doivent s'afficher :

Eur = €

cur = currency(toute autre devise)

10 Saisie du prix de I'electricité

Pour le calcul des économies d'énergie, indiquez ici le prix acquitté pour l'électricité en eur/kWh ou en cur/kWh.

11 Saisie du prix de l'eau

Pour le calcul des économies d'eau, indiquez ici le prix acquitté pour l'eau en €/m³ ou en cur/m³.

12 Reglage des émissions de CO2

Les émissions de CO2 sont paramétrées en usine: 553 g CO2/kWh (source: « Réduction de la consommation d'énergie et des émissions de CO2 par production électrique décentralisée de l'eau chaude sanitaire », 2011). Si besoin est, vous pouvez saisir votre propre valeur pour les émissions de CO2.

13 Retour à la configuration usine

Appuyez simultanément sur les touches M et i pendant 2 secondes.

La configuration usine correspond au paramétrage figurant dans le cadre en pointillés de l'illustration ci-contre.

14 Menu

Cette rubrique de menu n'a pas d'importance pour cette version. Aucun réglage ne peut être effectué.

15 Menu

Cette rubrique de menu n'a pas d'importance pour cette version. Aucun réglage ne peut être effectué.

5. Nettoyage, entretien et maintenance

N'utilisez ni produit de nettoyage abrasif ni solvant. Un chiffon humide suffit pour le nettoyage et l'entretien de l'appareil.
Contrôlez régulierèment les robinetteries. Vous pouvez éliminer le tartre en sortie des robinetteries avec les produits de détartrage du commerce.

6. Aide au dépannage

Panne Cause Solution
L'appareil ne démarre pas bien que le robinet d'eau chaude soit entié- rement ouvert.	L'appareil n'est pas sous tension secteur.	Contrôlez les disjon-c-teurs ou les fusibles dans votre armoire électrique.
	Le régulateur de jet de la robinetterie ou de la pomme de douche est entartré ou encrassé.	Procedez au nettoyage et/ou au détartrage du régulateur de jet ou de la pomme de douche.
	L'eau est coupée.	Purgez l'appareil et la conduite d'acciviée d'eau froide (voir le chapitre « Mise en service / Re- mise en marche »).
De l'eau froide s'écoule temporairement alors que de l'eau chaude sa-nitaire est prélevée.	Le détecteur d'air constate la présence d'air dans l'eau et désac-tive temporairement la chauffe.	Après 1 minute, l'appa- reil se remet automati- quement en marche.
Réglage impossible à une température > 43 °C.	La protection an- ti-ébouillantement dyna-mique est activée.	La protection an- ti-ébouillantement dynamique se désactive automatiquement 2 minutes après la fin du soutirage.

Appelez un installer si vous ne réussisse pas à éliminer la cause. Communique-lui le nombre indiqué sur la plaque signalétique pour qu'il puisse vous aider plus rapidement et plus efficacement (000000-0000-000000):

INSTALLATION

7. Sécurité

Le montage, la mise en service, la maintenance et les réparations de cet équipement ne doivent être effectuels que par un installateur qualifié.

7.1 Consignes de sécurité generales

Nous ne garantissons le bon fonctionnement et la sécurité de l'appareil que si les accessoires et pieces de rechange d'origine sont employés.

Dommages matériels

Tenez compte de la température maximale d'arrivée d'eau. L'appareil peut être endommagé par des températures trop élevées. Vous pouvez limiter la température maximale d'arrivée d'eau en installing une robinetterie thermostatique centralisée (voir chapitre « Description de l'appareil / Accessoires »).

7.2 Prescriptions, normes et directives

Remarque

Respectez les directives et dispositions nationales et régionales, p. ex. les normes DIN 1988/DIN EN 806 pour l'Allemagne.

• Le degré de protection IP 25 (protégé contre les projections d'eau) n'est garantie que si le passé-cable est monté dans les règes de l'art.
• La résistance électrique spécifique de l'eau ne doit pas être inférieure à celle indiquée sur la plaque signalétique. Pour un réseau d'eau interconnecté, il faut tener compte de la résistance électrique la plus faible de l'eau (voir le chapitre « Données techniques / Domaines d'application »). Notre société distributrice est en mesure de délivrer les informations relatives à la résistance électrique spécifique ou à la conduc-tivité électrique de l'eau.

8. Description de l'appareil

8.1 Fountains

Sont fournis avec l'appareil :

Support d'accrochage
- Gabarit demontage
-2Manchondouble
- Vanne en croix
- Raccord en T
- Joints plats
-Filtre
Rondelle plastique
- Pièce de raccordement en plastique / Accessoires de pose
- Guides de capot et de paroi arrêté

8.2 Accessoires

Telecommandes

• FFB 1 SL - Télecommande par radio Commande depuis deux emplacements distincts
• FFB 2 SL - Télecommande par radio Extension de la Télecommande FFB 1 SL
• FB 1 SL - Télecommande par cable commande uniquement par l'unité de télécommande, convient aux installations sanitaires murales

Robinetterie

• MEKD - Robinetterie d'évier sous pression
  -MEBD-Robinetterie de baignoire sous pression

Bouchons a eau G 1/2 A

Ces bouchons sont nécessaires si vous utilisez des robinetteries sous pression en applique autres que celles que nous recommendons.

Kit de montage pour installation en applique

-Raccord filete a souder -tube en cuivre a souder 12 mm
-Raccorda presser-tube en cuivre
- Raccord à presser - tube en matière synthesétique (convient pour Viega : Sanfix-Plus ou Sanfix-Fosta)

Cadre de montage universal

Cadre de montage avec branchements électriques.

Kit de tubes pour apparéils sous évier

Le kit de montage sous évier est nécessaire si les raccordements hydrauliques (G 3/8 A) doivent se situer au-dessus de l'appareil.

Kit de tubes pour montage déported

Le kit de tuyauterie est nécessaire si l'appareil doit être décalé verticalément de 90 mm vers le bas par rapport au raccordement hydraulique.

Kit de tubes pour échange avec chauffe-eau au gaz

Le kit de tubes est nécessaire si l'installation existante comporte des raccordements pour chauffe-eau à gaz (raccordements eau froide à gauche et eau chaude à droite).

Kit de tubes avec raccords rapides pour DHB

2 raccords rapides permettent de brancher l'appareil sur les raccords rapides existants d'un DHB.

Relais de délestage (LR 1-A)

Le relais de délestage s'installe dans le tableau de distribution électrique et permet l'alimentation électrique prioritaire du chauffe-eau instantané en cas de fonctionnement simultané avec des radiateurs électriques à accumulation par exemple.

ZTA 3/4 - Robinetterie thermostatique centralisée

Robinetterie thermostatique utilise comme mitigueur centralisé entre un chauffe-eau instantané et une installation solaire par exemple.

9. Travaux préparatoires

Rincez soigneusement la conduite d'eau.

Robinetterie

Utilisez des robinetteries appropriées (voir le chapitre « Description de l'appareil / Accessoires »). Les robinetteries à écoulément libre ne sont pas autorisées.

Un groupe de sécurité est superflu.

Remarque

La vanne en croix ne doit pas etre utiliser pour réduire le débit. Elle sert uniquement à l'isolement de l'appareil.

Matériaux autorisés pour les conduites d'eau

• Conduite d'arrivée d'eau froide: tube d'acier galvanisé, en inox, en cuivre ou en matière synthétique
• Conduite de sortie d'eau chaude : tube en inox, en cuivre ou en matière synthetique

Dommages matériels

Si des systèmes de tuyauterie en matière synthétique sont utilisés, respectez la température d'entrée d'eau maximale et la pression maximale admissible (voir le chapitre « Données techniques / Tableau de données »).

Débit volumique

Assurez-vous que le débit (voir chapitre « Données techniques / Tableau de données », Marche) nécessaire à la mise en marche de l'appareil est atteint.
Si le débit requis n'est pas atteint lorsque le robinet de sou2 ECS sortie tirage est entièrement ouvert, augmentez la pression dans la conduite d'eau. 9.2 RÉgl.
2 ECS sortie

Flexibles de raccordement hydraulique

Lors de l'installation de flexibles de raccordement hydraulique, évitez de tordre les tubulures. Les tubulures sont montées dans l'appareil avec un raccord en baïonnanette.
Fixez la paroi arrirée en bas avec une vis supplémentaire.

9.1 Lieu d'implantation

Dommages matériels

L'appareil doit être installé uniquement dans un local hors gel.

Posez l'appareil verticalément à proximé du point de soutirage.

L'appareil est prévu pour être posé sous un plan de travail ou en credence.

Remarque

L'appareil doit être fixé sur un mur suffisamment porteur.

Pose sous plan de travail

1 Eau froide arrivée
2 ECS sortie

Montage en créédence

1 Eau froide arrivée

9.2 Reglages d'usine

Les apparèils sont préparés comme suit à leur départ de l'usine :

• Raccordement électrique par le dessous, installation encastrée
• Raccordement hydraulique en installation encastree
• Les apparèils à puissance de raccordement multiple sont pré-régliés sur la puissance moyenne.

INSTALLATION

Pose

10. Pose

Ce chapitre déscrit la pose de l'appareil conformément aux réglages usine.

Pour les autres possibilités de pose, voir le chapitre « Variantes de pose »

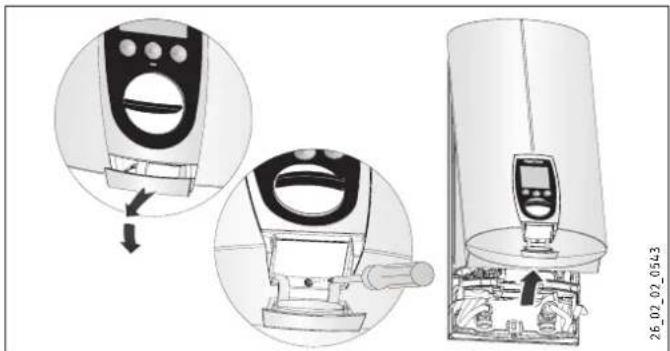

Ouvrez l'appareil.

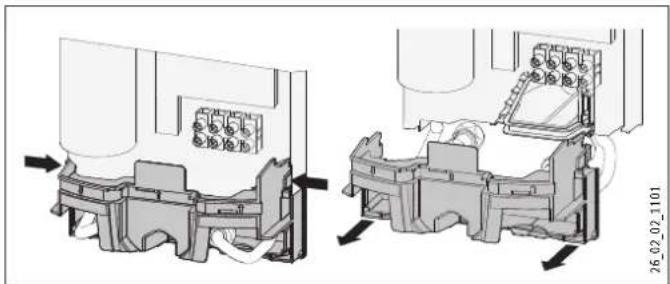

Déposez la paroi arrête en appuyant sur les deux crochets d'arrêt et en entirant la partie inférieure vers l'avant.

Reportez les trous de perçage à l'aide du gabarit de montage. Si l'appareil doit être installé avec des raccords hydrauliques en applique, il faut également tracer le trou de fixation du bas du gabarit.

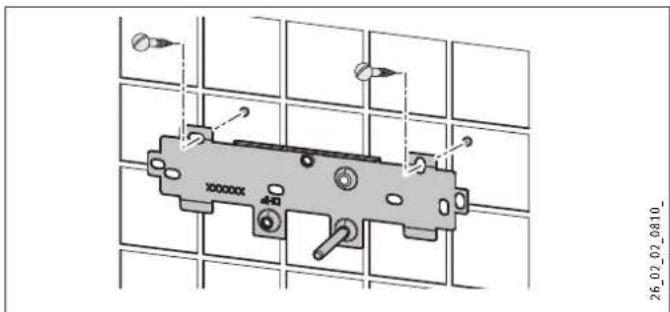

Percez les trou suis fixez le support d'accrochage a I'aide de 2 vis et de 2 chevilles (vis et chevilles non fournies avec I'appareil).

Remarque

Pour une pose avec flexibles, il est de plus nécessaire de fixer la paroi arrirée avec une vis.

Posez le support d'accrochage.

1 Accessoire de pose

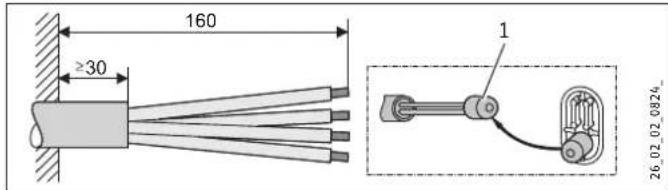

Ajustez le cable d'alimentation.

Réalisation du raccordement hydraulique

Dommages matériels

Executez tous les travaux de raccordement et d'installation hydrauliques suivant les prescriptions.

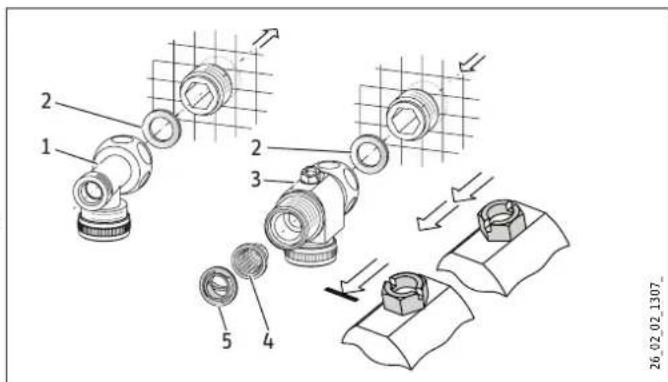

- Etanchéifiéz et vissez le manchon double.

1 Eau chaude sanitaire avec raccord en T
2 Joint d'etanchéité
3 Arrivée eau froide avec vanne en croix
4 Filtre
5 Rondelle profilée
Installez les raccords hydrauliques.

Dommages matériels

Le filtré doit être monté pour garantir le bon fonctionnement de l'appareil.

Lors du remplacement de l'appareil, vérifie la présence du filtré.

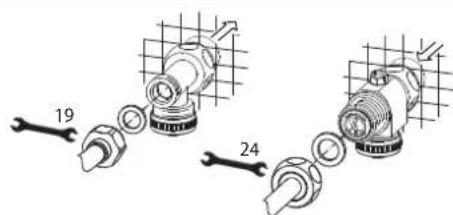

Pose de l'appareil

26.02.02.0934

Pour faciliter la pose, inserez le passage-cable du raccordement electrique supérieur depuis l'arriere dans la paroi arriere.
Retirez les capuchons de transport montés sur les raccords hydrauliques.
Sortez la manette de fixation de la partie supérieure de la paroi arrêté.
Introduisez le cable de raccordement electrique par l'arriere dans le passé-cable jusqu'à ce qu'il soit en contact avec la gaine. Ajustez le cable de raccordement electrique.

En cas de section >6mm^2 , agrandissez le trou dans le passage-cable.

Appuyez l'appareil sur le goujon filte du support d'accrochage afin de percer le joint d'étanchéité couple. Le cas échéant, utilisez un tournevis.
Insérez la manette de fixation sur le goujon filtré du support d'accrochage.
Appuyez bien la paroi arrête et bloquez la manette de fixation en tournant d'un quart de tour vers la droite.

0000056244

Vissez le module tuyauterie sur les manchons doubles avec les joints plats.

Raccordement electrique

AVERTISSEMENT Électrocution
Exécutez tous les travaux de raccordement et d'installation electriques conformément aux prescriptions.

AVERTISSEMENT Électrocution
Le raccordement au secteur n'est autorisé que sous forme d'une connexion fixe réalisée en liaison avec le passacable amovible. L'appareil doit pouvoir être déconnecté du secteur par un dispositif de coupure multipolaire ayant une ouverture minimale des contacts de 3 mm.

AVERTISSEMENT Électrocution
Veillez à ce que l'appareil soit raccordé au conducteur de mise à la terre.

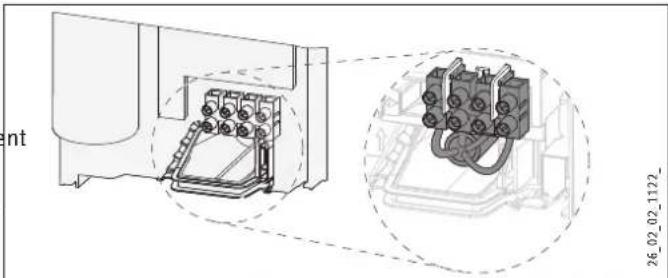

Raccordez le cable de raccordement electrique au bornier de raccordement secteur (voir le chapitre « Données techniques / Schéma electrique »). La tension spécifiée doit correspond à la tension du secteur.

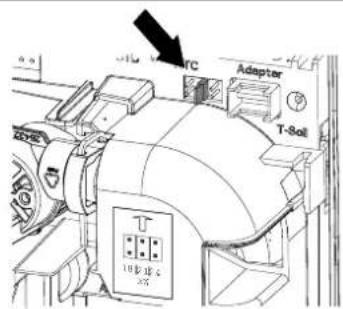

Puisance de raccordement multiple

3 puissances de raccordement sont disponibles selon le type d'applié. La configuration usine correspond à la puissance moyenne. Pour passer à une autre puissance, procédez comme suit.

26.02.02.0935

Choisissez la puissance de raccordement souhaitee, voir chapitre « Données techniques / Tableau de données »
Positionnez le cavalier codeur en fonction de la puissance可以选择.
Modifie la plaque signalétique. Cochez la puissance de raccordement besoin, à l'aide d'un stylo à bille.

10.1 Fin de la pose

Montez la partie inférieure de la paroi arriere. Veillez bien ce que la partie inférieure de la paroi arriere s'enclenche.
- Centre l'appareil ainsi monté en desserrant la manette de fixation, placez correctement la connexion électrique et la paroi arrêté puis resserrez la manette de fixation. Si la paroi arrêté de l'appareil ne s'appuie pas entièrement, vous pouvez fixer l'appareil avec une vis supplémentaire dans la partie inférieure.

10.2 Variantes de montage

Raccordement electrique en haut en installation encastree
-Raccordementelectriqueen applique
- Conducteur de grande section avec raccordement électrique en bas
Raccordement d'un relais de délestage
- Installation hydraulique apparente
- Installation hydraulique en applique avec raccord à souder / à sertir
- Installation hydraulique en applique, montage du capot
- Montage de la partie inférieure de la paroi arrêté avec raccords filetés en applique
- Utilisation du support d'accrochage existant lors d'un remplacement d'appareil

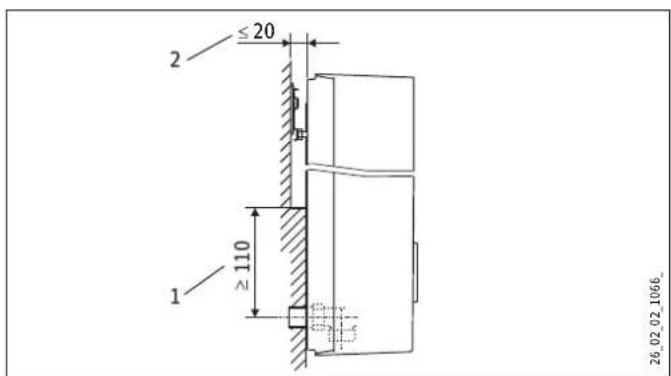

- Installation avec déport de carrelage

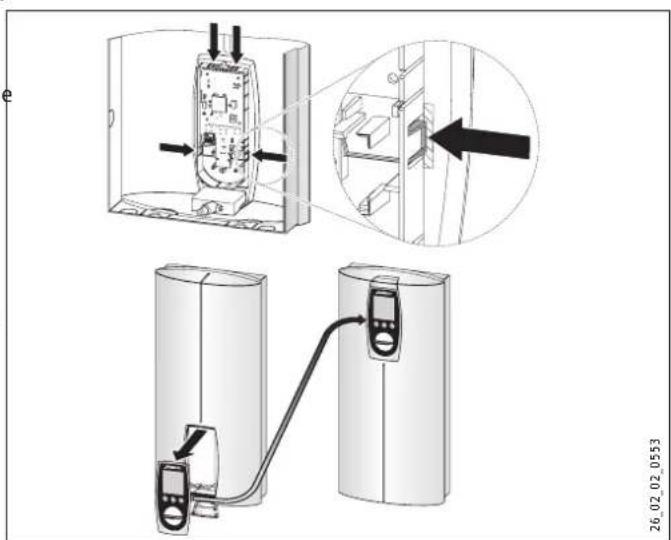

- Position du capot inversée
- Fonctionnement avec de l'eau préchauffée

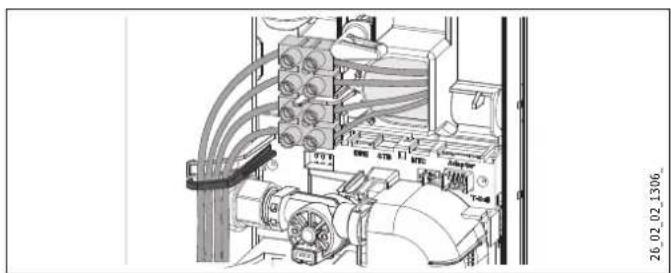

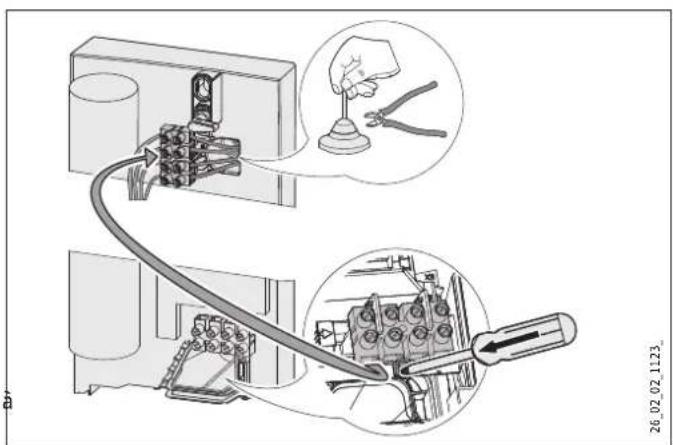

Raccordement electrique en haut en installation encastrée

Incisez le passecable sur le cable de raccordement electrique.
Abaissez le crochet d'arrêt de fixation du bornier de raccordement au secteur et sortez ce bornier.
Décalez du bas vers le haut le bornier de raccordement au secteur de l'appareil et fixez-le en le poussant sous le crochet d'arrêt.

Posez les fils de commutation sous le guide.

Raccordement electrique en applique

Découpez ou rompez proprement la traversée nécessaire dans la paroi arrêté et dans le capot. Voir le chapitre « Données techniques / Cotes et raccordements » pour l'emplacement. Utilisez eventuèlement une lime.
Introduisez le cable de raccordement dans le passage-cable et branchez-le au bornier de raccordement au secteur.

Remarque

Ce type de raccordement modifie l'indice de protection de l'appareil.

Modifie la plaque signalétique. Rayez la mention IP 25 et cochez la case IP 24. à l'aide d'un stylo à bille.

Conducteur de grande section avec raccordement électrique en bas

Le passé-cable peut être installé après le montage de l'appareil si des cables de grande section sont employés.

2602-02-1124

Avant le montage de l'appareil, appuyez sur le passé-cable à l'aide d'un tournevis pour lesorting.
Passez le passecable sur le cable de raccordement elec trique, en utilisant I'auxiliaire de montage. En cas de section

6 mm², agrandissez le trou dans le passé-câble.
Insérez le passecable dans la paroi arrrière.

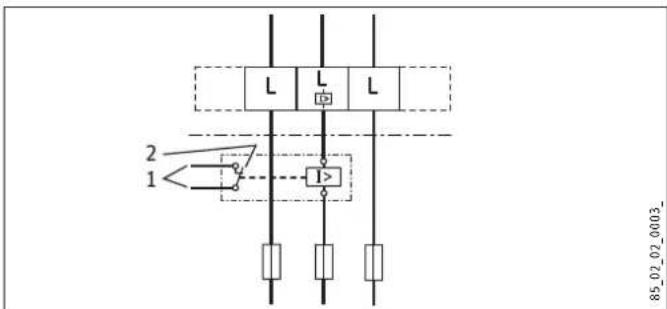

Raccordement d'un relais de délestage

Installez le relais de délestage si d'autres apparèils électriques sont associés, p. ex. des radiateurs électriques à accumulation. Le délestage s'effectue lorsque le chauffe-eau instantané fonctionne. Ce relais de délestage est disponible en accessoire.

Dommages matériels

Raccordez la phase d'activation du relais de délestage à la borne indiquée dans le bornier de raccordement secteur de l'appareil (voir le chapitre « Données techniques / Schéma électrique »).

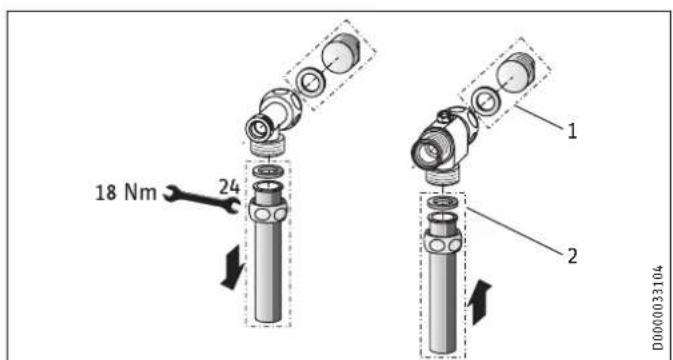

Installation hydraulique apparente

Vous pouvez commander les robinetteries sous pression appropriées en tant qu'accessoires.

1 Bouchons à eau
2 Robinetterie sous pression en applique

Montez les bouchons à eau avec les joints pour obturer le raccordement encastré. Les robinetteries fournies en tant qu'accessoires sont livrées avec bouchons et joints.

Montez la robinetterie.
Posez la partie inférieure de la paroi arrêté sous les conduites de raccordement de la robinetterie puis insérez-la dans la paroi arrêté.
Vissez les conduites de raccordement à l'appareil.

Installation hydraulique en applique avec raccord à souder / à serrir

Voupez indifferement effectuer le raccordement en tubes cuivre ou plastique en utilisant les raccords à souder ou à serrir fournis en tant qu'accessoires.

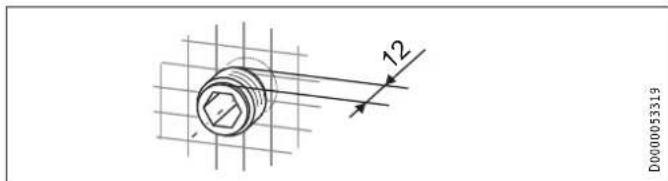

Le raccord filte à souder convient pour les tubes cuivre de 12mm

Insérez les écrous d'accouplement sur les conduites de raccordement.
Soudez les inserts aux conduites en cuivre.
Posez la partie inférieure de la paroi arrête sous les conduites de raccordement de la robinetterie puis enclenchez-la dans la paroi arrête.
Vissez les conduites de raccordement à l'appareil.

Remarque

Respectez les indications du fabricant de la robinetterie.

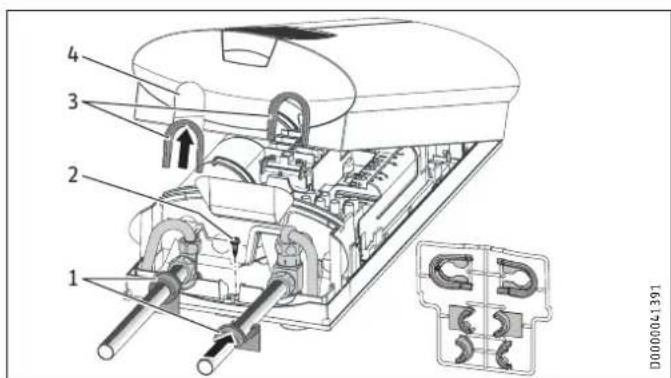

Installation hydraulique en applique, montage du capot

1 Guides de la paroi arrêté
2 Vis
3 Guides du capot
4 Ouverture de passage

Rompez proprement les ouvertures de passage dans le capot de l'appareil. Utilisez eventuellesment une lime.

Remarque

La lèvre des guides du capot permet d'obtenir une étanchéité correcte avec les tubes de robinetterie, même s'il ne sont pas parfaitement alignés.

Si les tubes de robinetterie sont mal alignés, ne mettez pas les guides de la paroi arrêté.

Si les tubes de robinetterie sont bien alignés, rompez les各自的 guides du capot.
Enoncez les guides de capot dans les passages de tube jusqu'à enclenchement.
Placez les guides de la paroi arrirée sur les tubes et poussez-les l'un vers l'autre. Appuyez ensuite les guides contre le panneau arrirée jusqu'en butée.

INSTALLATION

Pose

Fixez la paroi arrriere en bas avec une vis.

Montage de la partie inférieure de la paroi arrêté avec raccords filétés en applique

Vous pouvezmettre en place la partie inférieure de la paroi arrirée une fois la robinetterie installee.

1 Vis
2 Pièces de raccordement fournies

Sciez la partie inférieure de la paroi arrêté selon les reprises.
Posez la partie inférieure de la paroi arrriere en l'ecartant s le cote et en l'introduisant sur les conduites en applique.
Insérez les pieces de raccordement par l'arrière dans la partie inférieure de la paroi arrière.
Enclenchez cette partie inférieure dans la paroi arrêté.
Fixez la partie inférieure de la paroi arrête au moyen d'une vis.

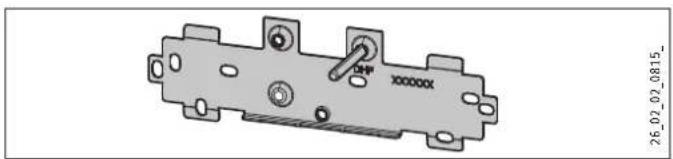

Support d'accrochage en cas de remplacement d'appareil

Un support d'accrochage Stiebel Eltron existant peut eventuellement etre réutilise lors du remplacement d'un appeareil (a l'exception du chauffe-eau instantané DHF).

Percez la paroi arrête pour le passage du goujon filtré du support d'accrochage existant.

Remplacement du DHF

Deplacez le goujon filete sur le support d'accrochage (ce gouxon possede un filtage auto-taraudant).
Tournez le support d'accrochage sur 180^ et posez-le au mur de telle maniere que l'inscription DHF puisse etre lure dans le bon sens.

Installation avec déport de carrelage

1 Surface d'appui minimale de I'appareil
2 Départ de carrelage maximum

Ajustez le dégagement au mur puis bloquez la paroi arrêté avec la manette de fixation en tournant d'un quart de tour vers la droite.

Position du capot inversée

Dans le cas d'un montage sous évier, la position du capot de l'appareil peut être inversée.

Déposez l'unité de commande en appuyant sur les crochets d'arrêt et en l'extrayant du capot.
Retournez le capot (pas l'appareil!) et remettez l'unité de commande en place jusqu'à enclenchement des crochets d'arrêt. Pour enclencher le crochet, exercez une contre-poussée à l'intérieur du capot (zone hachurée).
- Branchez le cable du générateur de valeur de consigne sur le systèmelectronique (voir chapitre « mise en service / Première mise en service »).
Accrochez le bas du capot et rabattez-le sur la paroi arrriere.
Appliquez un léger mouvement de va-et-vient d'avant en arrrière au capot de manière à ce qu'il se place correctement sur le joint entourant la paroi arrrière.
Vissez le capot.

INSTALLATION

Mise en service

Fonctionnement avec de I'eau préchauffée

L'installation d'une robinetterie thermostatique centralisée permet de limiter la température a une valeur maximale (voir chapitre « Description de l'appareil / Accessoires).

11. Mise en service

AVERTISSEMENT Électrocution La mise en service doit être réalisée par un installateur en respectant les prescriptions de sécurité.

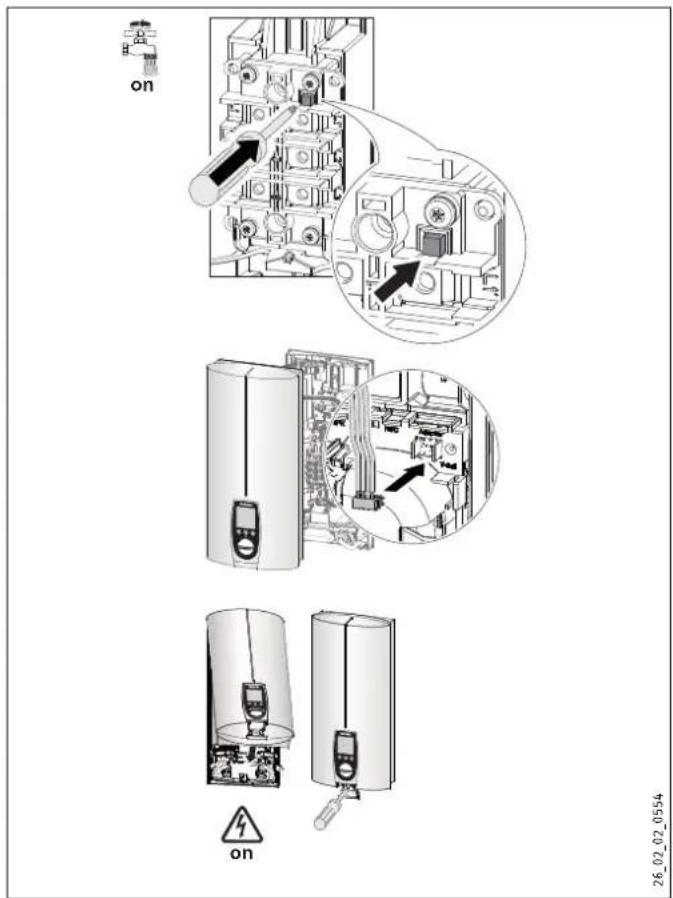

11.1 Première mise en service

Ouvrez la vanne en croix.

Ouvrez et fermez plusieurs fois tous les robinets de soutirage raccordés jusqu'à ce que la tuyauterie et l'appareil soient purges.
Effectuez un contrôle d'étanchéité.
Armez le thermostat de sécurité (AE 3) en,enfantant le bouton de reinitialisation a fond (a la livraison, le thermostat de sécurité est desactive).
- Branchez la fiche du cable du générateur de valeur de consigne sur l'électronique.
Montez le capot et fixez-le avec la vis.
Mettez sous tension secteur.
Contrôlez le fonctionnement de l'appareil.
Retirez le film de protection du panneau de commande.

Remise de l'appareil au client

Expliquez les différentes fonctions à l'utilisateur puis familiarisez-le avec l'emploi de l'appareil.
Indiquez à l'utilisateur les risques encourus, notamment les risques de brûlure.
Remettez-lui cette notice.

11.2 Remise en marche

Dommages matériels

Après une coupure d'eau, l'appareil doit être remis en marche en procédant comme suit pour ne pas détruire le système de chauffe à fil nu.

Mettez l'appareil hors tension en coupant son ali mentation
Ouvrez la robinetterie pendant une minute jusqu'ce que la conduite d'arrivee d'eau froide en amont soit purgee.
Rétabillissez l'alimentation électrique.

12. Mode S A V

Ouvrez le capot de l'appareil et suspendez-le sur le cote de la paroi arrête.

1 Touche d'activation et de désactivation du mode S A V

Explication des symboles

Appuyez 1 fais DEMARRAGE

Appuyez 1 fois FIN

Réglages / Changement de demande

La touche M permet, en mode S A V, d'appeler et / ou de modifier la température de consigne (60 °C).

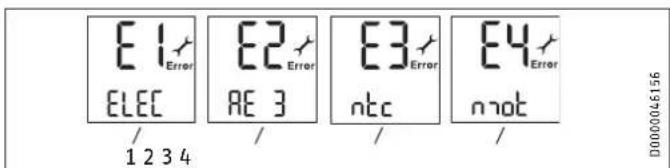

Consultation du menu des erreurs

Le menu des erreurs n'apparait que si l'appareil presente un défaut de fonctionnement.

1 Icône module électronique

Remplacez le module electronique.
2 Icône circuit de sécurité
Vérifiez la connexion du AE 3, remplacez-le eventuellement.
3 Icône sonde de sortie
- Verifiez la connexion de la sonde de sortie, remplacez-la évientuelles.
4 Icone vanne motorisee
Vérifiez la connexion de la vanne motorisée, remplacez-la évientuellement.

Consultation du menu de contrôle

1 Icone température d'arrivée, indique la température d'arrivée actuelle (affiche 1.0^ si la sonde est defectueuse).
2 Icône température de sortie, indique la température de sortie actuelle (affiche 65.0 °C si la sonde est défectueuse).
3 Icène débit, indique le débit actuel.
4 Icone puissance absorbee, indique la puissance actuellement absorbee.

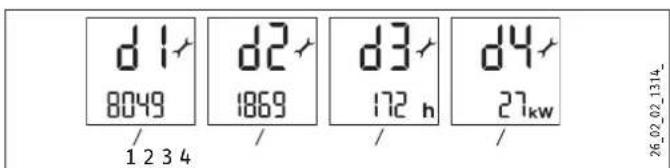

Consultation du menu des données de l'appareil

1 Icone code SAV information pour le SA V.
2 Icune temps de fonctionnement sur secteur, temps de fonctionnement cumulé en jours.
3 Icone temps de chauffe, temps de chauffe cumule en heures.
4 Icone puissance maximale Sous une tension secteur différente de 400 V, la valeur affiche peut varier de quelques kW par rapport à la puissance nominale.

Réglage de la protection anti-ébouillantement

Utilisez ce dispositif de protection p. ex. dans les jardins d'enfants, les hopitaux etc. La température reglee ici correspond à la limite supérieure pour le réglage de la température au titre de la sécurité infant (voir le chapitre « Réglage de l'appareil »).

Plage de réglage: 21 à 60 °C

Recommendation 43^

Remarque

La température paramétrée pour la protection anti-ébouillantement ne peut être modifiée que par un installateur. Il n'y a pas de modification si les touches M + i sont appuyées simultanément.

13. Mise hors service

Deconnectez tous les pôles d'alimentation secteur de l'appareil.
Vidangez l'appareil (voir le chapitre « Maintenance »).

14. Aide au dépannage

AVERTISSEMENT Électrocution

Pour contrôler l'appareil, il doit être sous tension.

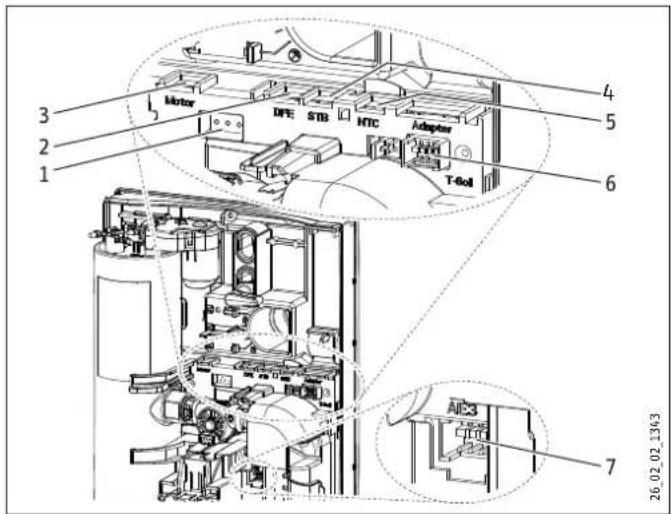

Connecteurs du système électronique

1 Voyant diagnostic (3 LEDs)
2 Capteur de début DFE
3 Vanne motorisée
4 Limiteur de sécurité STB
5 Sonde de sortie NTC
6 Générateur de valeur de consigne T-Soll
7 Interrupteur de sécurité AE 3, connexion immobilisée par ergot d'arrêt.

Différents affichages possibles des voyants de diagnostic (LED)
ROC	rouge allumée en présence d'une panne
CNC	jaune allumée en modeCHAUFFAGE
DCC	vert clignote : apparéil raccordé au secteur
Panne Cause Voyant de dia-	gnostic	Solution
L'appareil ne chauffe pas / impossible d'atteindre la température de consigne.	L'appareil n'est pas sous ten-sion secteur.	Aucune LED n'estallumée	Contrôlez le disjoncteur de l'installation domestique.
	Le thermostat de sécurité (AE3) s'est déclenché.	Aucune LED n'estallumée	Éliminez la cause du début.Protegez l'apparéil contre la surchauffe en laissant ouvert un robinet de soutirage en aval de l'apparéil pendant une minute. Cette action permet de refroidir le sys-tème de chauffe. Réarmez l'interrupteur de sécurité en appuyant sur son bouton(voir chapitre « Première mise en service »).
	Le système électronique est défectueux.	Aucune LED n'estallumée	Contrôlez le système électronique et remplacez-le le cas échéant.
	Une phase a disjoncté. LED vertelcdignotante,LED jaune fixe		Contrôlez le disjoncteur de l'installation domestique.
	Température d'arrivée d'eau > 55 °C.	LED vertclignotante,LED rouge allumée	Limitez la température d'arrivée d'eau.
	Le capteur de début (BDFE) est défectueux ou n'est pas branché.	LED vertclignotante,LED jaune éteinte	Vérifiez la connexion du capteur de début et remplacez-le le cas échéant.
	Le système de chauffe est dé-fectueux.	LED vertclignotante,LED jaune fixe	Vérifiez le système de chauffe et remplacez-le le cas échéant.
	La sonde d'arrivée d'eau est défectueuse.	LED vertclignotante,LED rouge allumée en	Remplacez le système électronique.
	La sonde de sortie est défec-tueuse.	LED vertclignotante,LED rouge allumée en	Vérifiez la connexion de la sonde de sortie d'eau et remplacez-la le cas échéant.
	Défaut dans le système de sécurité électronique.	LED vertclignotante,LED rouge s'allumeau soutirage	Débranchez le cable de raccordement de le thermostat de sécurité et vérifie ce dernier.
	Cable de raccordement avec le générateur de valeur de consigne mal fixe ou défectueux.	LED vertclignotante	Débranchez et vérifie le cable de raccordement du générateur de valeur de consigne.
Le générateur de valeur de consigne est défectueux.	LED vertclignotante	Contrôlez le limiteur de sécurité et, le cas échéant, remplacez-le.
L'écran de l'appareil est complètement hors service.	Cable de raccordement mal connecté augenérateur de va-leur de consigne.	LED vertclignotante	Débranchez et vérifie le cable de raccordement du générateur de valeur de consigne.
	L'électronique de commande est défectueuse.	LED vertclignotante	Vérifiez l'unité de commande et remplacez-la le cas échéant.
Le début est trop faible. La pomme de douche ou le ré-gulateur de jet sont entartrés. Le filtre est encrassé.	La pomme de douche ou le ré-gulateur de jet sont entartrés.		Procédez au détartrage ou remplacez la pomme de douche ou le régulateur de jet le cas échéant.
	Le filtre est encrassé.		Nettoyez le filtre.
Impossible de régler la température de consigne au-delà de 43 °C.	Une protection anti-ébouillan-temment dynamique est activée.	LED vertclignotante	La protection anti-ébouillantement dynamique est annulée 2 minutes après la fer-metre du robinet.
	La sécurité infant et/ou le limiteur de température sont activés.	LED vertclignotante	Déactivez la limitation de température.
De l'eau froide coule un court instant lors du soutirage.	Le début (< 2 l/min) est trop faible.		L'appareil se met de nouveau automatiquement en marche lorsqu'un début>2,5 l/min est établi.
	Le détecteur d'air constate la présence d'air dans l'eau et désective temporairement la chauffe.		Après une minute, l'appareil se remet en marche.

15. Maintenance

AVERTISSEMENT Électrocution

Déconnectez tous les pôles d'alimentation secteur de l'appareil avant toute intervention.

Vidange de l'appareil

Voupeuz vidanger l'appareil pour les opérations de maintenance ou pour le protégéur du gel.

ATTENTION Brûlure

L'eau sortant de l'appareil lors de la vidange peut être très chaude.

Fermez la vanne d'arrêt de la conduite d'arrivée d'eau froide.
Ouvrez tous les robinets de soutirage.
Deconnectez les raccordements hydrauliques de I'appareil.
Veillez à protéger du gel un apparéil démonté, car celui contient encore de l'eau qui pourrait geler et provoquer des dommages.

16. Données techniques

16.1 Cotes et raccordements

b02	Passage de cables électriques I
c01	Eau froide arrivée	Filetage mâle	G 1/2 A
c06	ECS sortie	Filetage mâle	G 1/2 A

Autres branchements possibles

b02 Passage de cables electriques I
b03 Passage de cables electriques II
b04 Passage de cables electriques III

16.2 Schéma électrique

3/PE 380 - 415V

1 Électronique de puissance
2 Système de chauffe à fil nu
3 Limiteur de sécurité
4 Interrupteur de sécurité

INSTALLATION

Données techniques

Circuit de priorité avec relais de délestage (LR 1-A)

voir également le chapitre « Description de l'appareil / Accessoires »

1 Câble de commande vers le contacteur du 2e appareil (chaufage électrique à accumulation p. ex.).
2 Le contact de commande s'ouvre lorsque le chauffe-eau instantané s'enclenche.

16.3 Débit d'eau mélangée / Débit de sortie

Les valeurs se basent sur une tension nominale de 400 V. La quantité d'eau melangée ou d'écoulement dépend de la pression d'alimentation et de la tension réellement appliquée.

Température d'utilisation 38 °C env. pour la douche, se laver les mains, replir une baignoire, etc.

Température de sortie 60^ env. pour l'évier et en cas d'utilisation de robinetteries thermostatiques.

X Température d'arrivée de l'eau froide en °C
Y Débit d'eau melangée / débit de sortie en l/min
1 18 kW
2 21 kW
3 24 kW

16.4 Plages d'utilisation / Tableau de conversion

Résistance électrique spécifique et conductivité électrique spécifique, voir «Tableau de données»

Indication normée à 15 °C			20 °C			25 °C
Spéc. Résistance p ≥	Spéc. Conducti-vite \( \sigma \leq \)	Spéc. Résis-tance p ≥	Spéc. Résis-tance p ≥	Spéc. Conducti-vite \( \sigma \leq \)	Spéc. Résis-tance p ≥	Spéc. Conducti-vite \( \sigma \leq \)	Spéc. Résis-tance p ≥	Spéc. Conducti-vite \( \sigma \leq \)
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361
1000	100	1000	890	112	1124	815	123	1227
1100	91	909	970	103	1031	895	112	1117
1200	83	833	1070	93	935	985	102	1015
1300	77	769	1175	85	851	1072	93	933

16.5 Pertes de pression

Robinetterie

Perte de pression des robinetteries pour un débit de 10 L/min
Mitigeur mono commande, env.	MPa	0,04 - 0,08
Robinetterie thermostatique, env.	MPa	0,03 - 0,05
Douchette à main, env.	MPa	0,03 - 0,15

Dimensionnement des conduites

Une perte de pression de 0,1 MPa est recommendée pour le dimensionnement des conduites.

16.6 Conditions de dysfonctionnement

En cas de panne, des températures de 80^ maximum sous pres-sion de 1,0 MPa peuvent survenir brièvement dans l'installation.

16.7 Indications relatives à la consommation énergétique

Les caractéristiques produit correspondant aux prescriptions de la directive UE sur l'éco-conception applicable aux produits liés à l'énergie (EuP).

DHE 18 SLi 25A DHE 18/21/24 SLi DHE 27 SLi
227492 227493 227494
Fabricant		STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Profil de charge		S	S	S
Classe d'efficacité énergétique		A	A	A
Consommation électrique annuelle	kWh	479	479	473
Taux d'efficacité énergétique	%	39	39	39
Réglage de la température en usine	°C	60	60	60
Niveau puissance sonore	dB(A)	15	15	15
Remarques particuliers relatives à la mesure de l'efficacité		aucune	Indications pour Pmax.	aucune

16.8 Tableau de données

		DHE 18 SLi 25A			DHE 18/21/24 SLi			DHE 27 SLi
			227492			227493			227494
Données électriques
Tension nominale	V	380	400	415	380	400	415	380	400	415
Puisance nominale	kW	16,2	18	19,4	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4	27	29,1
Courant nominal	A	24,7	26	27	27,6/31,4/33,3	29/33/35	30,1/34,3/36,3	37,1	39	40,5
Protection électricque	A	25	25	32	32/32/35	32/32/35	32/35/40	40	40	40
Phases				3/PE			3/PE			3/PE
Fréquence	Hz	50/60	50/60	50/-	50/60	50/60	50/-	50/-	50/-	50/-
Impédance réseau maxi sous 50 Hz	Ω	0,300	0,285	0,274	0,331	0,314	0,302	0,200	0,190	0,183
Résistance spécifique ρ 15 ≥ (pour Φfroid ≤55 °C)	Ω cm	900	900	900	900	900	900	900	900	900
Conductivité spécifique σ15 ≤ (pour Φfroid ≤55 °C)	μS/cm	1111	1111	1111	1111	1111	1111	1111	1111	1111
Raccordements
Raccord hydraulique				G 1/2 A			G 1/2 A			G 1/2 A
Limites d'utilisation
Pression maxi. admissible	MPa			1			1			1
Température maximale d'entrée d'eau à rechauffer	°C			55			55			55
Valeurs
Température d'acciviée max. admissible	°C			65			65			65
Marche	l/min			>2,5			>2,5			>2,5
Débit volumétrique pour pertes de pression	l/min			5,2			5,2/6,0/6,9			7,7
Pertes de charge avec débit volumétrique	MPa			0,04			0,04/0,06/0,08			0,1
Volume eau chaude sanitaire disponible	l/min			9,2			9,2 / 10,7 / 12,3			13,8
Δθ pour offre	K			28			28			28
Données hydrauliques
Capacité nominale	I			0,4			0,4			0,4
Fabrication
Puisance raccordée au choix				-			X			-
Réglage de la température	°C			20-60			20-60			20-60
Classe de protection				1			1			1
Bloc isolant				plastique			plastique			plastique
Générateur de chaleur système de chauffe				fil nu			fil nu			fil nu
Cache et panneau arrière				plastique			plastique			plastique
Couleur				blanc			blanc			blanc
Indice de protection (IP)				IP25			IP25			IP25
Dimensions
Hauteur	mm			478			478			478
Largeur	mm			225			225			225
Profondeur	mm			105			105			105
Poids
Poids	kg			4,5			4,5			4,5

Garantie

Les conditions de garantie de nos sociétés allemandes ne s'appliquent pas aux apparèils achetés hors d'Allemagne. Au contraire, c'est la filiale chargeée de la distribution de nos produits dans le pays qui est seulement habitée à accorder une garantie. Une telle garantie ne pourrait cependant être accordée que si la filiale a publié ses propres conditions de garantie. Il ne sera accordé aucune garantie par autres.

Nous n'accordons aucune garantie pour les appareils achetés dans des pays où aucune filiale de notre société ne distribue nos produits. D'eventuelles garanties accordées par l'importateur restentinchangées.

Environnement et recyclage

Merci de contribuer à la preservation de notre environnement.
Après usage, procédez à l'élimination des matériaux conformément à la reglementation nationale.

BEDIENING

7-9, rue des Selliers

B.P 85107 | 57073 Metz-Cedex 3

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.fr

Hungary

STIEBEL ELTRON Kft.

Gyar u.2 | 2040 Budaörs

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.hu

Japan

NIHON STIEBEL Co. Ltd.

Kowa Kawasaki Nishiguchi Building 8F

66-2 Horikawa-Cho

Saiwai-Ku | 212-0013 Kawasaki

Tel. [phone] | Fax [phone]

[e-mail]

www.nihonstiebel.co.jp

Netherlands

STIEBEL ELTRON Nederland B.V.

Daviottenweg 36 | 5222 BH 's-Hertogenbosch

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.nl

Poland

STIEBEL ELTRON Polska Sp. z 0.O.
