One+ R18PD3 - Perceuse RYOBI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à percussion sans fil
Marque	RYOBI
Modèle	One+ R18PD3
Alimentation	Batterie lithium-ion 18 V (série One+)
Capacité du mandrin	Jusqu'à 13 mm
Vitesse à vide	2 vitesses (basse et haute) via sélecteur d'engrenage
Couple maximal	Variable, réglable via bague de réglage
Modes de fonctionnement	Perçage, perçage à percussion, vissage/dévissage
Sens de rotation	Avant / arrière, sélecteur
Éclairage	Voyants LED pour éclairer la zone de travail
Gâchette	Variateur de vitesse intégré
Poids	Environ 1,5 kg (sans batterie)
Dimensions (L x l x h)	Environ 200 x 70 x 200 mm
Plage de température d'utilisation	0 °C à 40 °C
Plage de température de charge	10 °C à 38 °C
Entretien	Nettoyer avec un chiffon sec ; lubrification permanente intégrée
Sécurité	Surfaces de préhension isolées, arrêt automatique en cas de blocage
Pièces détachées et accessoires	Batteries, chargeurs, forets, embouts de vissage, mandrin
Garantie	24 mois, extensible jusqu'à 36 mois sur inscription en ligne
Normes	CE, EN 62841, RoHS

FOIRE AUX QUESTIONS - One+ R18PD3 RYOBI

Comment changer le mode de fonctionnement (perçage, percussion, vissage) ?

Tournez le sélecteur rapide de mode situé sur le dessus du corps de la perceuse. Les positions sont indiquées par des symboles : foret pour perçage, marteau pour percussion, vis pour vissage. Assurez-vous que l'appareil est à l'arrêt avant de changer de mode.

Comment insérer et retirer un foret ou un embout ?

Utilisez le mandrin auto-serrant : tournez la bague du mandrin dans le sens inverse des aiguilles d'une montre pour ouvrir les mors, insérez le foret, puis serrez en tournant dans le sens horaire. Pour retirer, desserrez de la même façon. Veillez à ce que le foret soit bien centré et serré.

Comment régler le couple de vissage ?

Tournez la bague de réglage du couple située derrière le mandrin. Les chiffres indiquent le niveau de couple (1 = faible, 7+ = élevé). Commencez par un réglage bas et augmentez si nécessaire pour éviter d'abîmer la vis ou le matériau.

Comment charger la batterie ?

Utilisez un chargeur compatible Ryobi One+. Insérez la batterie dans le chargeur jusqu'à ce qu'elle s'enclenche. La LED du chargeur indique l'état de charge (clignotant = en charge, fixe = chargée). La température ambiante doit être comprise entre 10 °C et 38 °C. Ne chargez jamais une batterie endommagée.

Quel est le diamètre de perçage maximal ?

Le mandrin accepte des forets jusqu'à 13 mm de diamètre. Pour le bois, des forets plus grands peuvent être utilisés avec un adaptateur, mais la capacité recommandée reste de 13 mm.

La perceuse a-t-elle deux vitesses ?

Oui, le sélecteur d'engrenage situé sur le dessus permet de choisir entre deux plages de vitesse : basse (couple élevé pour le vissage) et haute (vitesse élevée pour le perçage). Utilisez la vitesse basse pour les travaux lourds et la haute pour les matériaux tendres.

Que faire si la perceuse s'arrête soudainement ?

Cela peut être dû à un blocage du foret ou à une surchauffe. Relâchez la gâchette, retirez le foret de la matière, et laissez refroidir l'outil pendant quelques minutes. Si le problème persiste, vérifiez la batterie (charge, température) et consultez un service agréé.

Quels sont les risques liés aux vibrations ?

L'utilisation prolongée peut entraîner des troubles comme le syndrome de Raynaud. Portez des gants, faites des pauses régulières et gardez vos mains au chaud. Le niveau de vibration dépend de l'application ; référez-vous au manuel pour les valeurs spécifiques.

Comment entretenir la perceuse ?

Nettoyez le boîtier avec un chiffon sec. N'utilisez pas de solvants. Les roulements sont lubrifiés à vie, aucune lubrification supplémentaire n'est nécessaire. Vérifiez régulièrement le mandrin et les connexions. Pour toute réparation, contactez un service agréé Ryobi.

La garantie est-elle extensible ?

Oui, la garantie standard est de 24 mois. En enregistrant votre produit sur le site www.ryobitools.eu dans les 30 jours suivant l'achat, vous pouvez bénéficier d'une extension jusqu'à 36 mois. L'enregistrement est gratuit et soumis à conditions.

MODE D'EMPLOI One+ R18PD3 RYOBI

Attention! Il est essentiel que vous lisiez les instructions contenues dans ce manuel avant d'assembler, d'entretenir et d'utiliser le produit.

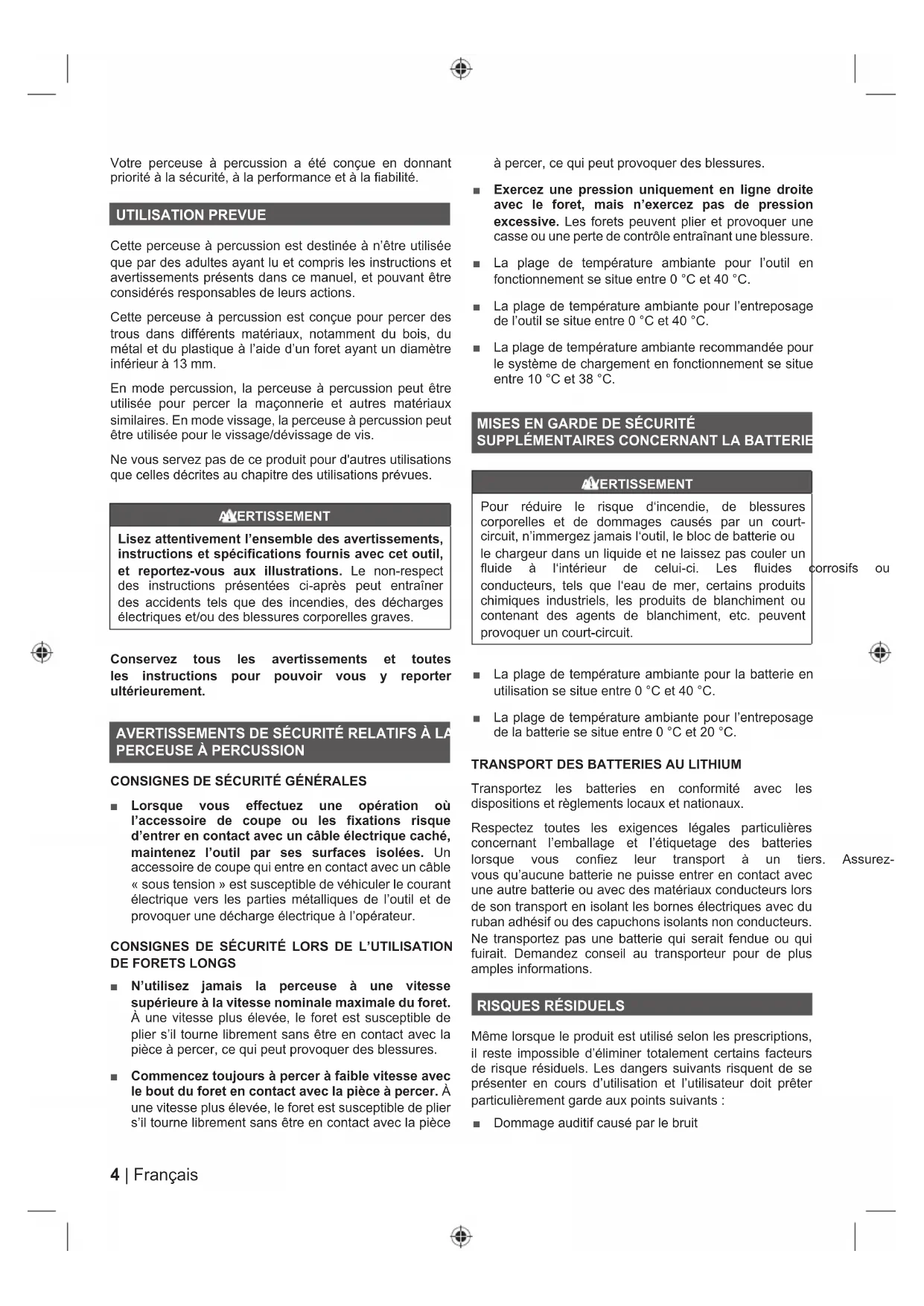

Votre perceuse à percussion a été concise en donnant priorité à la sécurité, à la performance et à la fiabilité.

UTILISATION PREVUE

Cette perceuse à percussion est destinée à n'être utilisée que par desadultes ayant lu et compris les instructions et avertissements présents dans ce manuel, et pouvant être considérés responsables de leurs actions.

Cette perceuse à percussion est donc pour percer des trous dans différents matériaux, notamment du bois, du métal et du plastique à l'aide d'un foret ayant un diamètre inférieur à 13 mm.

En mode percussion, la perceuse à percussion peut être utilisée pour percer la maconnerie et autres matérielles similaires. En mode vissage, la perceuse à percussion peut être utilisée pour le vissage/devissage de vis.

Ne vous servez pas de ce produit pour d'autres utilisations que celles décrites au chapitre des utilisations prévues.

AXERTISSEMENT

Lisez attentivement l'ensemble des avertissements, instructions et specifications fournis avec cet outil, et reportez-vous aux illustrations. Le non-respect des instructions presentautes ci-après peut entraîner des accidents tels que des incendies, des décharges électriques et/ou des blessures corporelles graves.

Conserve tous les averissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.

AVERTISSEMENTS DE SECURITE RELATIFS À LA PERCEUSE À PERCUSSION

CONSIGNES DE SECURITE GENÉRALES

Lorsque vous effectuez une opération où l'accessoire de coupe ou les fixations risque d'entre en contact avec un cable électrique cache, maintenez l'outil par ses surfaces isolées. Un accessoire de coupe qui entre en contact avec un cable « sous tension » est susceptible de vehiculer le courant électrique vers les parties métalliques de l'outil et de provoquer une décharge électrique à l'opérateur.

CONSIGNES DE SECURITE LORS DE L'UTILISATION DE FORETS LONGS

N'utilise jamais la perceuse à une vitesse supérieure à la vitesse nominale maximale du foret. À une vitesse plus élevé, le foret est susceptible de plier s'il tourne librement sans être en contact avec la pierce à pincer, ce qui peut provoquer des blessures.
- Commencez toujours à pincer à faible vitesse avec le bout du foret en contact avec la pièce à pincer. À une vitesse plus élevée, le foret est susceptible de plier s'il tourne librement sans être en contact avec la pièce

a percer, ce qui peut provoquer des blessures.

Exercez une pression uniquement en ligne droite avec le foret, mais n'exercez pas de pression excessive. Les forets peuvent plier et provoquer une casse ou une perte de contrôle entrainant une blessure.
La plage de température ambiente pour l'outil en fonctionnement se situe entre 0°C et 40°C .
La plage de température ambiente pour l'entrepasoage de l'outil se situe entre 0°C et 40°C .
La plage de température ambiente recommandaee pour le système de chargement en fonctionnement se situe entre 10°C et 38°C .

MISES EN GARDE DE SECURITÉ SUPPLEMENTAIRES CONCERNANT LA BATTERIE

AERTISSEMENT

Pour réduire le risque d'incendie, de blessures corporelles et de dommages causés par un court-circuit, n'immergez jamais l'outil, le bloc de batterie ou le chargeur dans un liquide et ne laissez pas couler un fluide à l'intérieur de celui-ci. Les fluides conducteurs, tels que l'eau de mer, certains produits chimiques industriels, les produits de blanchiment ou contenant des agents de blanchiment, etc. peuvent provoquer un court-circuit.

corrosifs ou

La plage de température ambiente pour la batterie enutilisation se situe entre 0°C et 40°C .
La plage de température ambiente pour l'entrepoxage de la batterie se situe entre 0°C et 20°C .

TRANSPORT DES BATTERIES AU LITHIUM

Transportez les batteries en conformite avec les dispositions et reglements locaux et nationaux.

Respectez toutes les exigences légales particulières concernant l'emballage et l'étiquetage des batteries lorsque vous confiez leur transport à un tiers vous qu'aucune batterie ne puisse entraire en contact avec une autre batterie ou avec des matériaux conducteurs lors de son transport en isolant les bornes électriques avec du ruban adhésié ou des capuchons isolants non conducteurs. Ne transportez pas une batterie qui serait fendue ou qui fuirait. Demandez conseil au transporter pour de plus amples informations.

Assurez-

RISQUES RÉSIDUELS

Meme lorsque le produit est utilisé selon les prescriptions, il reste impossible d'éliminer totalement certains facteurs de risque résiduels. Les dangers suivants risquent de seprésenter en cours d'utilisation et l'utilisateur doit préter particulièrement garde aux points suivants :

Dommage auditif cause par le bruit

-Portez une protection auditive adaptée et limite le temps d'exposition.

Blessures oculaires
-Portez des lunettes ou un masque de protection, lorsque vous utilisez le produit.
Blessures dues aux vibrations
-Limitez le temps d'exposition. Suivez les instructions du paragraphe Reduction des risques.

• Électrocution provoquée par un contact avec des fils cachés

-Netenezleproduitqueparssesurfacesisolées.

Blessures dues à la poussière

• Les poussières générées lors de l'utilisation du produit sont susceptibles d'entrainer des troubles respiratoires. Portez un masque anti-poussière à filtré ajusté assurant une protection contre les particules émanant du matériel travaillé.

Il a été reporté que les vibrations engendrées par les outils tenus à main peuvent contributor à l' apparition d'un état appelé le syndrome de Raynaud chez certaines personnes. Les symptômes peuvent comprendre des fournissements, un engourdissement et un blanchiment des doigts, généralement par temps froid. Des facteurs hériéditaires, l'exposition au froid et à l'humidité, le régime alimentaire, le tabagisme et les habitudes de travail peuvent contributor au développement de ces symptômes. Certaines mesures peuvent être prises par l'utilisateur pour aider à réduire les effets des vibrations :

• Gardez vous corps au chaud par temps froid. Lorsque vous utilisez l'appareil, portez des gants afin de garder vos mains et vos poignets au chaud. Le temps froid est considéré comme un facteur contribuant très largement à l' apparition du syndrome de Raynaud.
• Àprouses chaque session de travail, pratique des exercices qui favorisent la circulation sanguine.
• Faites des pauses fréquentes. Limitez la quantité d'exposition journalière.

Si vous ressentez l'un des symptômes associés à ce syndrome, arrêtez immédiatement le travail et consultez votre médecin pour lui en faire part.

AERTISSEMENT

L'utilisation prolongée d'un outil est susceptible de provoquer ou d'aggraver des blessures. Assurez-vous de faire des pauses de façon régulière lorsque vous utilisez tout outil de façon prolongée.

1. Selecteur d'engrenage

2. Selecteur rapide de mode

3. Bague de réglage du couple
4. Mandrin auto-serrant
5. Selecteur de sens de rotation
6. Gachette avec variateur
7. Voyants LED
8. Logement pour forets
9. Embout de tournevis
10. Réceptacle de la batterie
11. Poignée, surface de préhension isolée

ENTRETIEN

AYERTISSEMENT

Le produit ne doit jamais être branché à de courant lorsque vous y montez des pieces, lorsque vous effectuez des réglages, lorsque vous le nettoyez, lorsque vous l'entretenez, ou lorsque vous ne l'utilise pas. Le fait de débrancher le produit évitera toute mise en marche accidentelle susceptible de provoquer de graves blessures.

N'effectuez les réparations qu'en utilisant des pieces détachées identiques. L'utilisation de toute autre piece est susceptible de présenter un danger ou d'endommager votre outil.
- Evitez d'utiliser des solvants pour nettoyer les parties en plastique. La plupart des plastiques sont susceptibles d'être endommages par les solvants disponibles dans le commerce. Utilisez un chiffon propre pour retarder la saleté et la poussière de carbone.
Ne laisses jamais du liquide de frein, de l'essence, des produits petroliers, des huiles pénétrantes, etc. entre en contact avec les éléments en plastique. Ces produits chimiques contiennent des substances qui peuvent endommager, fragiliser ou détruire le plastique.
- Portez toujours un masque oculaire ou des lunettes de protection à volets lateraux lorsque vous utilisez l'outil électrique ou lorsque vous soufflez de la poussière. Si l'opération génére des poussière, portez également un masque anti-poussière.
Pour plus de sécurité et de fiabilité, toutes les réparations doivent être effectuees par un service après-vente agreé.

LUBRIFICATION

Tous les roulements de ce produit sont lubrifiés avec une quantité suffisante d'huile de haute qualité pour toute sa durée de vie dans des conditions d'utilisation normales. Par conséquent, aucune lubrification supplémentaire n'est nécessaire.

PROTECTION DE L'ENVIRONNEMENT

Recyclez les matieres premières au lieu de les jeter avec les ordures menagères. Pour protégger l'environnement, l'util, les accessoires et les emballages doivent être triés.

SYMBOLES

Alerte de sécurité

Conformité CE

V Volts

Courant continu

min

Nombre de tours ou de mouvements par minute

Capacité du mandrin

Vitesse à vide

Marque de conformité d'Eurasie

Veuillez dire attentivement le mode d'emploi avant de demarrer la machine.

Marque de conformité ukrainienne

Perçage sans burinage

Vissage/devissage

Perçage à percussion

Les produits electriques hors d'usage ne doivent pas etre jetses avec les ordures menagères. Recyclez-les par l'intérimédiaire des structures disponibles.Contactez les autorités locales ou votre distributeur pour vous renseigner sur les conditions de recyclage.

SYMBOLES PRESENTS DANS LE MANUEL

Remarque

Avertissement

Pièces détaches et accessoires vendus séparément

Couple maximum

Couple, minimum

Vitesse, minimum

Vitesse, maximum

Les symboles suivants, et les noms qui leur sont associés, permettent d'expliquer les différences niveaux de risques liés à l'utilisation de cet outil.

DANGER

Imminence d'un danger qui, si I'on n'y prend garde, peut entrainer des blessures graves voire mortelles.

AVERTISSEMENT

Situation potentiellement dangereuse qui, si I'on n'y prend garde, peut entraîner des blessures graves voire mortelles.

ATTENTION

Situation potentiellement dangereuse qui, si I'on n'y prend garde, peut entrainer des blessures moyennes ou legères.

ATTENTION

(Sans symbole de sécurité) Indique une situation pouvant provoquer des dommages matériels.

Le niveau d'émission des vibrations indiqué dans cette feuille d'information a été mesure en concordance avec un test normalisé fourni par EN62841 et peut être utilisé pour comparer un outil à un autre. Il peut être utilisé pour une évaluation préliminaire de l'exposition. Le niveau déclaré d'émission des vibrations s'applique à l'utilisation principale de l'outil. Toutceifs, si l'outil est utilisé pour des applications différentes, avec des accessoires différents, ou mal entretenu, l'émission de vibrations peut être différente. Le niveau d'exposition peut en être augmenté de façon significative tout au long de la période de travail.

Une estimation du niveau d'exposition aux vibrations doit aussi prendre en compte les périodes ou l'outil est arrêté ainsi que les périodes ou il fonctionne sans juste travailier. Le niveau d'exposition pendant la durée totale du travail peut en être réduit de façon significative. Prenez en considération des mesures additionnelles de sécurité à prendre pour protéger l'opérateur des effets des vibrations telles que: mainien de l'outil et de ses accessoires, mainien des mains au chaud, organisation du travail.

DEWARNUNG

En plus des droits statutaires liés à l'achat, ce produit est couvert par une garantie telle que décrite ci-dessous.

1. La durée de la garantie accordée au consommateur est de 24 mois à partir de la date d'achat. Cette date doit être authentifiée par une facture ou toute autre preuve d'achat. Le produit a été concu en vue d'une utilisation strictement privée. Aucune garantie ne s'applique donc en cas d'utilisation professionnelle ou commerciale.

2. Il existe pour une partie de la gamme d'outils electroportatifs (AC/DC), tooling possible détendre la période de garantie au-delà de la période précédemment décrite en utilisant le formulaire d'enregistrement present sur le site Internet www.ryobitools.eu. L'éligibilité d'un outil est clairément affchéée dans les points de vente et/ou sur l'emballage et la documentation. L'utilisateur final doit enregistrer son/les outils(s) nouvellement achetés) en ligne dans les 30 jours qui suivient la date d'achat. L'utilisateur a la possibilité de s'enregistrer pour l'extension de garantie dans son pays de residence si celui-ci est listed dans le formulaire d'enregistrement en ligne ou cette option est valide. L'utilisateur final doit donner son consentement pour l'enregistrement des données reiques pour acceder au site et doit accepter les termes et conditions. La confirmation d'enregistrement, envoyée par courrier electronique, ainsi que la facture originale mentionnant la date d'achat serviront de prévue de l'extension de garantie.

3. La garantie couvre pendant la période de garantie les defaults des produits liés à la fabrication et aux salariés à la date d'achat. La garantie est limitée à la réparation et/ou au remplacement et n'inclut aucune autre obligation, tel que, mais sans s'y limiter, les dommages accessioires ou indirects. La garantie est non valable en cas de mauvaise utilisation du produit, d'utilisation contraire aux instructions du mode d'emploi, ou en cas de branchement incorrect. Cette garantie ne s'applique pas pour :

4. tout dommage au produit resultant d'un mauvais entretien
   -tout produit ayant eté alteré ou modifié
   -tout produit dont les marquages originaux d'identification (marque, numero de série) ont ete degrades, alteres ou retirés

5. tout dommage causé par le non-respect des instructions du mode d'emploi

6. tout produit non CE

7. tout produit ayant subi une tentative de réparation par du personnel non qualifié ou sans autorisation prétable de Techtronic Industries
   -tout produit raccordé à une alimentation secteur non conformé (ampérage, voltage, fréquence)

8. tout dommage cause par des influences extérieures (chimiques, physiques, chocs) ou par des substances étrangères
9. l'usure normale des pieces consommables
10. une utilisation inappropriée, une surcharge de l'outil
11. l'utilisation de pieces ou accessoires non agrés
12. accessoires de l'util electrique fournis avec l'util ou achetés séparément. Cela comprend notamment les embouts de vissage, les forests de perceuse, les disques abrasifs, le papier de verre et les lames, le guide létalé

13. Les composants (pièces et accessoires) sujets à l'usure naturelle, ceci incluant notamment les mandrins, les charbons, adaptateurs SDS, les cordons d'alimentation, les poignées auxiliaires, les mallettes de transport, les plateaux de ponçage, les sacs collecteurs de poussière, les tubes d'extraction de poussière, les carres de clé à chic, etc.

14. Si le produit doit être réparté, envoyez-le à un service après-vente/agree RYOBI dont vous trouvezrez ci-dessous la liste pour chaque pays. Dans certains pays, votre revendeur RYOBI se chargez d'envoyer le produit à un centre de réparation RYOBI. Lorsque vous envoyez un produit à un service après-ventre RYOBI, celui-ci doit être correctement emballé, sans conténir aucun produit dangereux tel que de l'essence, et vous doivent indiquer或者其他 adresse ainsi qu'une courte description du problème.

15. Une réparation / un remplacement sous garantie est gratuite(e). Cecine constitueira pas une extension de garantie ni un nouveau départ de la période de garantie. Les pieces ou les outils replacés deviennent notre propriété. Dans certains pays, les frais de port devront être assumés par l'expéditeur. Vos droits statutaires restent inchanges.
16. Cette garantie est valable au sein de l'Europe, de la Suisse, de l'Islande, de la Norvege, du Liechtenstein, de la Turquie, de la Russie. En dehors de ces zones, veillez contacter vous distributeur/agree RYOBI pour déterminer si une autre garantie s'applique.

SERVICE APRES-VENTE AGRÉ

Pour couver le service après-vente agree le plus proche, rendez-vous sur http:// fr.ryobitools.eu/header/service-and-support/service-agents.

RYOBI GARANTIEBEDINGUNGEN

Déclarons par la présente que le produit

Perceuse a Percussion

Margue: RYOBI

Numero de modulo: R18PD3

Etendue des numeros de série: 46229702000001 - 46229702999999

est conforme aux Directives Européennes et Normes Harmonisées suivantes 2006/42/EC, 2014/30/EU, 2011/65/EU,

EN 55014-1:2017, EN55014-2:2015, EN 62841-1:2015, EN 62841-2-1:2018

La documentation RoHS a ete dressee d'apres EN IEC 63000:2018

Todd Chipner

Directeur principal, Qualité CPT et Réglementation/Sécurité pour la région Asie

Autorisé à rédigier le dossier technique:

Alexander Krug, Directeur Général

Techtronic Industries GmbH

Alexander Krug, Directeur

Techtronic Industries GmbH

Arau npovro8nawoupe onr npoiav

Kooutiko Taunayi

Maogk:RYOBI

Apiouoc ouyéau: R18PD3

Eupoc α eipiaikov apiouv: 46229702000001 - 46229702999999

Eivai ouppwvo u ncapakaw EupwnaiKc Odyic kavapovoueva npotua

2006/42/EC, 2014/30/EU, 2011/65/EU.

EN 55014-1:2017, EN55014-2:2015, EN 62841-1:2015, EN 62841-2-1:2018

Ta eyypapa RoHS ouvradoovraoupuwva u to EN IEC 63000:2018

C

Todd Chipner

Avotepoc Aieuouvtnc, Yteuuvoc CPT Aiaq yia Noiotna & Aopaleia

FR RYOBI est une marque déposée de Ryobi Limited, et est utilisée sous license.

© 2019 Techtronic Cordless GP. Tous droits réservés.
