Technische specificaties	RYOBI One+ R18PD3 klopboormachine, borstelloze motor, 18V
Rotatiesnelheid	0-450 / 0-1 800 tpm
Maximaal koppel	60 Nm
Boorcapaciteit in hout	40 mm
Boorcapaciteit in metaal	13 mm
Boorcapaciteit in beton	13 mm
Gewicht	1,5 kg
Gebruik	Ideaal voor boren en schroeven in diverse materialen
Onderhoud	Regelmatig schoonmaken, controleer de staat van accessoires
Veiligheid	Draag een veiligheidsbril, overbelast het gereedschap niet
Algemene informatie	Compatibel met het RYOBI One+ assortiment, batterij niet inbegrepen

Veelgestelde vragen - One+ R18PD3 RYOBI

Hoe kan ik de bit van mijn RYOBI One+ R18PD3 boormachine verwisselen?

Zorg ervoor dat de boormachine is uitgeschakeld om de bit te verwisselen. Draai de boorkop met de klok mee om vast te zetten en tegen de klok in om los te maken. Plaats de nieuwe bit en draai de boorkop weer vast.

Welke soorten materialen kan ik boren met de RYOBI One+ R18PD3?

De RYOBI One+ R18PD3 kan boren in materialen zoals hout, plastic, licht metaal en bouwmaterialen zoals beton. Zorg ervoor dat je de juiste boren gebruikt voor elk materiaal.

Waarom werkt mijn RYOBI One+ R18PD3 boormachine niet?

Controleer eerst of de batterij voldoende is opgeladen. Als de batterij vol is, controleer dan of de veiligheidsschakelaar niet is ingeschakeld en of de boorkop niet vastzit. Als het probleem aanhoudt, raadpleeg dan de gebruikershandleiding voor meer oplossingen.

Hoe stel ik het koppel in op mijn RYOBI One+ R18PD3 boormachine?

Gebruik de koppelinsteller bovenop de boormachine om het koppel aan te passen. Draai deze om het juiste koppelniveau te kiezen, afhankelijk van het materiaal dat je boort.

Mijn RYOBI One+ R18PD3 boormachine wordt warm tijdens gebruik, wat moet ik doen?

Als de boormachine warm wordt, stop dan met gebruiken en laat hem afkoelen. Forceer de boormachine niet op harde materialen en zorg ervoor dat je het juiste type boor gebruikt. Als de oververhitting aanhoudt, neem dan contact op met de klantenservice.

Wat is de maximale boorcapaciteit van de RYOBI One+ R18PD3?

De maximale boorcapaciteit hangt af van het materiaal. Over het algemeen kan hij tot 13 mm in metaal, 30 mm in hout en 16 mm in beton boren.

Hoe maak ik mijn RYOBI One+ R18PD3 boormachine schoon?

Gebruik een zachte, droge doek om stof en vuil van je boormachine te verwijderen. Vermijd agressieve chemicaliën. Gebruik een borstel om resten van de boorkop en bits te verwijderen.

Kan ik batterijen van andere RYOBI producten gebruiken met de RYOBI One+ R18PD3?

Ja, de RYOBI One+ R18PD3 is compatibel met alle batterijen uit het RYOBI One+ assortiment, waardoor je batterijen van andere RYOBI gereedschappen kunt gebruiken.

Waar kan ik reserveonderdelen vinden voor mijn RYOBI One+ R18PD3 boormachine?

Reserveonderdelen zijn verkrijgbaar bij erkende RYOBI dealers, op de officiële RYOBI website of in bouwmarkten die RYOBI gereedschap verkopen.

GEBRUIKSAANWIJZING One+ R18PD3 RYOBI

Let op! Het is van essentieel belang dat u de instructies in deze gebruiksaanwijzing leest voor u het product monteert, onderhoudt en gebruikt.

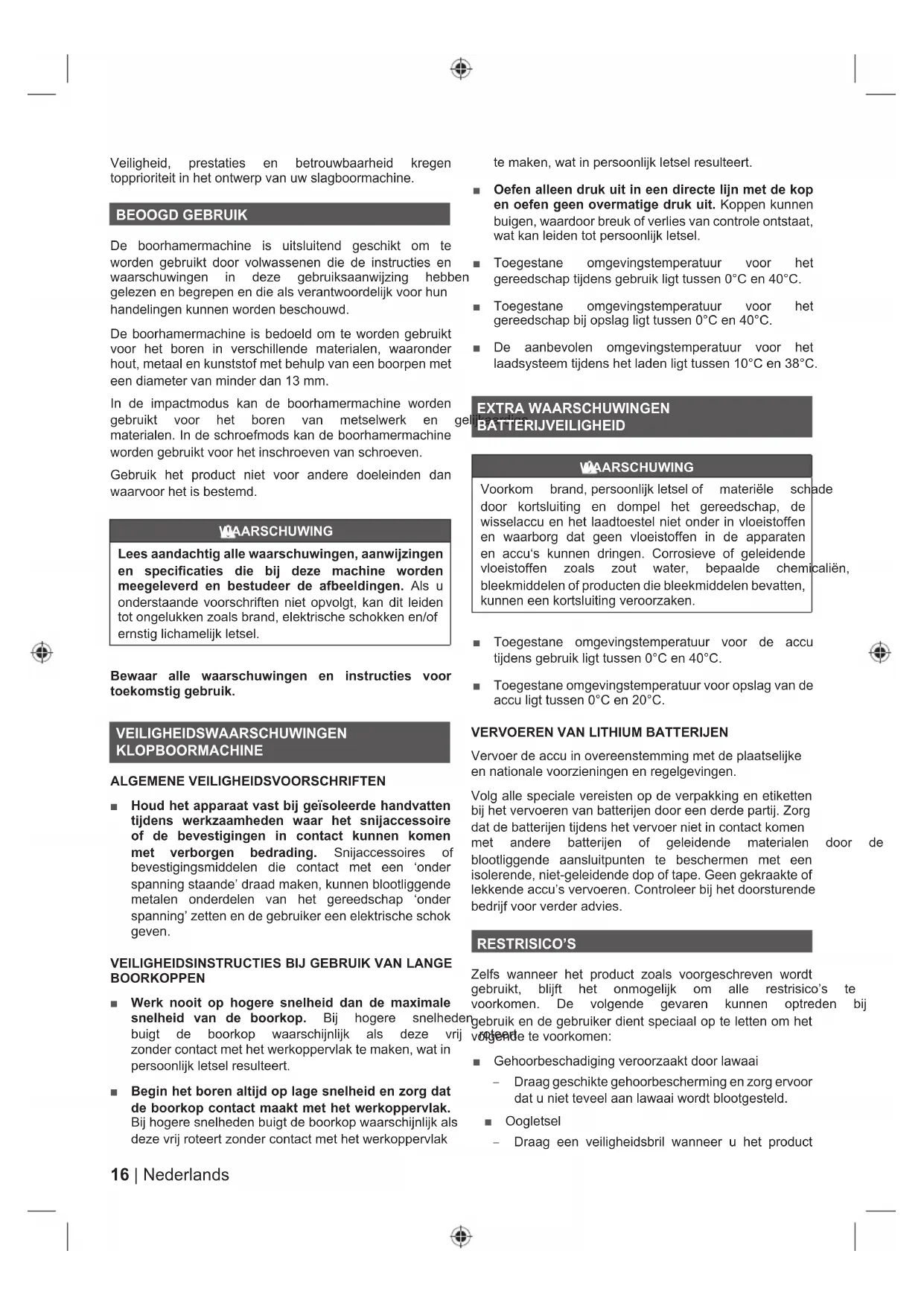

Veiligheid, prestaties en betrouwbaarheid kregen topprioriteit in het ontwerp van uw slagboormachine.

BEOOGD GEBRUIK

De boorhamermachine is uitsluitend geschikt om te worden gebruikt door volwassenen die de instructies en waarschuwingen in deze gebruiksaanwijzing hebben gelezen en begrepen en die als verantwoordelijk voor hun handelingen können worden beschouwd.

De boorhamermachine is bedoeld om te worden gebruikt voor het boren in verschillende materiaalen, waaronder hout, metaal en kunststof met behulp van een boorpen met een diameter van minder dan 13mm

In de impactmodus kan de boorhamermachine worden gebruikt voor het boren van metselwerk en ge materialen. In de schroefmods kan de boorhamermachine worden gebruikt voor het inschroeven van schroeven.

Gebruik het product Niet voor andere doeleinden dan waarvoort het is bestemd.

WAARSCHUWING

Lees aandachtig alle waarschuwingen, aanwijzingen en specificaties die bij deze machine worden meegeleverd en bestudeer de afbeeldingen. Als u onderstaande voorschriften Niet opvolgt, kan dit leiden tot ongelukken zoals brand, elektrische schokken en/of ernstig lichamelijk letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

Houd het apparaat vast bij geisoleerde handvatten tijdens werkzaamheden waar het snijaccessoire of de bevestigingen in contact kuren komen met verborgen bedrading. Snijaccessoires of bevestigingsmiddelen die contact met een 'onder spanning staande' draad make, kuren blootligende metalen onderdelen van het gereedschap 'onder spanning' zetten en de gebruiker een elektrische schok gezven.

VEILIGHEIDSINSTRUCTIES BIJ GEBRUK VAN LANGE BOORKOPPEN

■ Werk nooit op hogere snelheid dan de maximale snelheid van de boorkop. Bij hogere snelheder buigt de boorkop waarschijnlijk als deze vrij zonder contact met het werkoppervlak te make, wat in persoonlijk letsel resulteert.
- Begin het boren algid op lage snelheid en zorg dat de boorkop contact maakt met het werkoppervlak. Bij hogere snelheden buigt de boorkop waarschijnlijk als deze vrij roteert zonder contact met het werkoppervlak

te makes, wat in persoonlijk letsel resulteert.

• Oefen alleen drukuit in een directe lijn met de kop en oefen geen overmatige drukuit. Koppen kunnen buigen, waardoor breuk of verlies van controle ontstaat, wat kan leiden tot persoonlijk letsel.
  Toegestane omgevingstemperatuur voor het gereedschapijdens gebruik ligtussen 0^ en 40^ .
  Toegestane omgevingstemperatuur voor het gereedschap bij opslag ligtussen 0^ en 40^ .
  De aanbevolen omgevingstemperatuur voor het laadsysteme tijdens het laden ligtussen 10^ en 38^ .

EXTRA WAARSCHUWINGEN BATTERIJVEILIGHEID

WAARSCHUWING

Voorkom brand, persoonlijk letsel of materiele schade door kortsluiting en dompel het gereedschap, de wisselaccu en het laadtoestel Niet onder in vloeistoffen en waarborg dat geen vloeistoffen in de apparaten en accu's+kunnen dringen. Corrosieve of geleidende vloeistoffen zoals zout water, bepaalde chemicalien, bleekmiddelen of producten die bleekmiddelen bevatten, kunnen een kortsluiting veroorzaken.

Toegestane omgevingstemperatuur voor de accu-tijdens gebruik ligtussen 0^ en 40^ .
Toegestane omgevingstemperatuur voor opslag van de accu ligtussen 0^ en 20^

VERVOEREN VAN LITHIUM BATTERIJEN

Vervoer de accu in overeenstemming met deplaatselijke en nationale voorzieningen en regelgevingen.

Volg alle speciale vereisten op de verpakking en etiketten bij het vervoeren van batterijen door een derde partij. Zorg dat de batterijenijdens het vervoer Niet in contactkommen met andere batterijen of geleidende materialenblootligende aansluitpunten te beschermen met een isolerende, Niet-geleidende dop of tape. Geen gekraakte oflekkende accu's vervoeren. Controller bij het doorsturendebedrivf voor verder advies.

RESTRISICO'S

Zelfs wonneer het product zoals voorgeschreven worden gebruikt, blijf het onmogelijk om alle restrisico's te voorkomen. De volgende geziven konnen optreden bij gebruik en de gebruiker dient special op te letten om het vogeende te voorkomen:

Gehoorbeschadigingveroorzaaktdoolorlawaai
- Draag geschikte gezoorbeschemming en zorg ervoor dat u Niet teveel aan lawaai worden blootgesteld.
Oogletsel
Draag een veiligheidsbril wanner u het product

gebruikt.

Letselveroorzaakt door trillingen

• Beperk blootstelling. Volg de instructies in het hoofdstuk Risico's vermijden.

■ Elektrische schok veroorzaakt door contact met verborgen bedrading

-Houd het product uitsluitend aan de geisoleerde oppervlakken vast.

Verwonding veroorzaakt door stof

-Stof dat worden veroorzaakt door het gebruik van het product, kan ademhalingsproblemen veroorzaken. Draag een geschikt stofmasker met filters dat beschermt gegen deeltjes van het materiaal waarmee worden gewerkt.

RISICOBEPERKING

Vibraties van handgereedschap kan in bepaalde individuele gevallen leiden tot het syndrom van Raynaud. Symptomen konnen ondermeer tintelingen, gevoellosheid en bleek worden van de vingers omvatten, wat normala gezien duidelijk worden bij blootstelling aan koude. Erfelijke factoren, blootstelling aan koude en vocht, dieet, roken en werkroutine+kunnen allemaal bijdragen tot de ontwikkeling van deze symptomen. Er+kunnen door de bediener maatregelen worden genomen om de gevolgen van de trillingen te beperken:

Houd bij koud weer uw lichaam warm. Draag handschoenen wanner u de machine gebruikt om handen en polsen warm te honden. Men neemt aan dat koud weer een belangrijke factor is die bijdraagt tot het Syndroom van Raynaud.
Doe oefingen om de bloeddoorstroming te bevorderen na elke periode van gebruik.
Neem regelmatig een pauze. Beperk het aantal uren dat u per dag worden blootgesteld.

Wanneru enige van de symptomen van deze aandoening ervaart, stop dan onmiddelijk met het gebruik toestel en raadpleeg uw dokter

VAARSCHUWING

Letsels konnen optreden of verergeren door langdurig gebruik van een gereedschap. Als u een werktuig gedurende langere periodes gebruikt, neem dan regelmatig pauze.

KEN UW PRODUCT

Zie pagina 81.

1. Toerental selector
2. Quick mode selectiotoets
3. Afstelring draaimoment
4. Sleutelloze boorhouser
5. Richting van de rotatieselectieknop

6. Variabele snelheidsknop

7. LED

8. Boorstiftopslag

9. Schroefbit
   10.Accupoort
10. Hendel, geisoleerd grippopppervlak

ONDERHOUD

WAARSCHUWING

Het product mag nooit worden aangesloten op de netvoeding bij het aansluiten van onderdelen, make van afstellingen, schoonmaking, uitvoeren van onderhoud of als het product Niet worden gebruikt. Ontkoppelen van het product voorkomt accidenteel opstarten, wat ernstig letsel kan veroorzaken.

• Gebruik voor verranging uitsluitend originele reserveonderdelen. Gebruik van Niet originele onderdelen kan gevaar opleveren of schade aan de machineveroorzaken.
  Voorkom het gebruik van oplosmiddelen wonneer u kunststof onderdelen reinigt. De meeste kunststoffen kuren worden beschadigd door de in de handel zijnde oplosmiddelen. Gebruik een schone doeok om vuil en koolstof te verwijderen.
• Remvloeistof, benzine, producten op basis van petroleum, kruipolie, enz mogen nooit in contact komen met kunststof onderdelen. Deze chemicalien bevatten namelijk stoffen die kunststof können beschaden, verzwakken of aantasten.
  Draag.altijd een veiligheidsbril of gezichtsbescherming met zijdelingesbe beschemming terwijl u het werktuig gebruikt of wanner u stof blaast. Als het werk stofveroorzaakt, draag dan ook een stofmasker.
  Alle reparations要去en worden uitgevoerd door een Erkend Ryobi Servicecentrum teneinde de veilige en betrouwbare werkung van de machine te garanderen.

van het

SMERING

Alle lagers in het product zijn gesmeerd met voldoende kwalitatief smeermiddel voor de gehele levensduur van het product bij normale gebruiksomstandigheden. Extra smering is waarom Nietoodzakelijk.

MILIEUBESCHERMING

Zorg dat grondstoffen worden gerecycleerd inplaats van wegegooid als afval. Om het milieu te beschermen dient de machine, de accessoires en de verpakking gesorteerd bij een erkend recyclingcentrum te worden aangeleverd.

SYMBOLEN

V Volt

Veiligheidswaarschuwing

EG conformiteit

Gelijkstroom

min-1

Aantal toeren of omwentelingen per minuut

Boorhoudervermogen

Onbelast toerental

EurAsian-symbol van overeenstemming

Lees de instructies zorgvuldig voordat u de machine in gebruik neemt.

Oekraiens conformiteitssymbool

001

Boren zonder kloppen

Schroeven indraaien

Slagboormachine

Elektrisch afval mag nicht samen met ander huishoudafval worden weggegooid. Gelieve te recycleren indien de mogelijkheid besteht. Neem contact op met uw gemeente of handelaar om advies te krijgen over recyclage.

SYMBOLEN IN DE GEBRUKSAANWIJZING

Opmerking

Waarschuwing

Onderdelen of accessoires afzonderlijk gekocht

Max.koppel

Koppel Minimumafmeting

Snelheid, minimaal

Snelheid, max.

De volgende Kernwoorden en verklaringen zijn bedoeld om de gevaarniveauaus die op dit toestel betrekking hebben, te verklaren.

GEVAAR

Wijst op een gevaarlijke situatie die, indien ze nicht worden vermeden, kan leiden tot ernstige verwondingen of de dood.

WAARSCHUWING

Wijst op een möglichke gevaarlijke situatie die, indien zeniet worden vermeden, kan leiden tot ernstige verwondingen of de dood.

LET OP

Wijst op een möglichke gevaarlijke situatie die, indien ze Niet worden vermeden, kan leiden tot lichte of middelmatte verwondingen.

LET OP

(Zonderveiligheidssymbol) Geeft een situatie aan die materièle schade zou können veroorzaken.

Apgriezieni, maksimums

Lai izskaidrotu risku, kas saistfi ar izstradajumu, Imeni, paredzeti sadi noradijuma vardi un jedzieni.

BISTAMI

Het trilingssemisieniveau dat op dit informatieblad worden geveven, is gemeten in overeenstemming met een gestandaardiseere de, vastgelegd in EN62841 en mag worden gebruikt om machines met elkara te vergelijkden. Het verklaarde trilingssemisieniveau geeft de hooftoepassing van het geweescheweer. Als de machineECHT voor andere toepassingen of met andere accessoires worden gebruikt slecht worden onderhonden, kan de trilingssemisie verschillen. Dit kan debloosteling gedurende de gehele werkduur aanzielijk verhogen.

Bij een schatting van het niveau van blootstelling aan trillingen moet ook rekening worden gezhouden met het aantal keren dat de machine wordenucht geschakeld de draait, maar nicht worden gebruikt. Dit kan het niveau van blootstelling gedurende de gehele werkduur aanzienlijk verlagen. Stel bijkomende veiligheidsmaatregelen op om de gebruiker gegen de gevolgen van trillingen te beschermen: Zoals onderhoud het gereedschap en de accessoires, houd de handen warm, de organiseatie van werklijke.

PT AVISO

Naast de wettelijke rechten die voortvloeien ut de aankoop, worden dit productedegetd door een garantie, zoals hieronder staat vermeld.

1. De garantiertemijn voor consumenten bedraagt 24 maanden en gaat in op de datum waarop het product is gekocht. Deze datum moet worden gedocumenteerd met een faktuur of een ander aankoopbewijs. Het product is uitsluitend ontworpen en bedoeld voor persoonlijk gebruik door consumenien. Er worden dus geen garantie gegeven voor professioneel of commercieel gebruik.
2. Voor een deel van ons aanbod van elektrische gereedschappen (AC/ DC) is het mogetelijk om de garantietermijn te verlogen over de boven beschrenven termijn, met behulp van de website www.rybitools.eu. De gereedschappen die in aanmerking komen voor de verlenging van de garantietermijn worden duidelijk weergegeven in winkels en/of verpakkingen
   e en staat beschrenven in de productdocumentatione. De eindgeberk moetijken/haar nuew gekochtete gereedschappen binnen 30 dagena aankoop online registrareren. De eindgeberk kan zich registrareren voor de verlangde garantietermijn alsijken koonland staat vermeld op het online registratieformulier waar deze optie geldig is. Bovendien要去ein gebruikers tostemming geen voor de opslag van de gegevens die online ingevuld要去en worden en要去en ze de algemene voorwaarden accepteren. Het ontvangstbewis van de registatie, dat per e-mail worden
   e verzonden en de oorspronkelijke factuur met de aankoopdatum vormt het bewijs van de verlangde garantietermijn.
3. De garantieektijdens de garantietermin alle gebreken van het product vanwege defecten in vakmanschap of materiaal op de aankoopdatum. De garantie is bepertk tot reparatie en/of verrangeng en bevat geen andere verplichtingen, waaronder maar Niet bepertk tot incidentele of gevolgschade. De garantie is nicht geldig als het product is misbruikt, in strijd met de gebruiksaanwijzing wordt gebrukt of onjuist is aangesloten.

Deze garantie geldt nicht voor:

• alle schade aan het product die het gevolg is van onjuist onderhoud
• elk product dat is verandered of aangepast
• elk product waar de orspronkelijkke identificatie (handelsmerk, serienummer) is beschadigd, gewijzigd of verwijdend
• alle schade die is veroorzaakt door het niet opvolgen van de gebruiksaanwijzing
• elk Niet-CE-product
• elk product waar een poging tot reparatie is gedaan door een nieterkende professional of zonder voorafgaande toestemming door Technchrnic Industries.
• elk product dat is verbonden met een verkeerde voeding (amperage, spanning, freiendentie)
• alle schade die isverooraakt door externe invloeden (chemisch, fysisich, schokken) of vreme de stoffen
  normale slijtage van reserveonderdelen
• ongepast gebruik, overbelasting van het gereedschap
• gebruik van Niet-goedgekeurde accessoires of onderdelen
• gereedschapsaccessoires die bij het gereedschap worden geleverd of afzonderlijk zijn aangeschaat. Zulke uitzonderingen bevatten maar Niet beperkt tot schroevendraaierbits, boorbits, slijpschijven, schuurpapier en zagen, laterale geleiding

• Componenten (onderdelen en accessoires) die onderhevig zijn aanatuurlijke slijtage, waaronder maar niacetberkort tot serviceen onderhoudssels, koolstofborstels, lagers, boorkopen, SDS boorbitbevestingingen of ontvangers, stroormsnoeren, hulpgrepen, transporttassen, schuurplateaus, stofzakken, stofafvoerbuizen, viltringen, pennen en veren van slagmoersleutels, etc.

• Voor onderhoud moet het product worden verzonden of gebracht maar een erkend servicestation van RYOBI die voor elk land staan vermeld in de volgende lijst met adressen voor servicestations. In sommige landen zal uw�sta RYOBI-dealer het product verzenden maar de RYOBI-serviceorganisatie. Wanner u het product maar een servicestation van RYOBI verzendt, moet het product veilig worden verpakt zonder enige gevaarlijke inhoud, zoals benzine, met het adres van de afzender en vergezeld van een korte beschrijving van het defect.

• Een reparatie/ervanging die onder deze garantie valt is Gratis. Het vomt geen verlanging of een neue start van de garantietermijn. Verwissele onderdelen of gereedschappen worden ons eigendom. In sommige landen要去en de verzendkosten door de afzender worden betaald. Uw wettelijk rechten die voortvloeien uit de aankoop van het gereedschap bijven onaangetast.

• Deze garantie is geldig in de Europese Gemeenschap, Zwitserland, IJsland, Noorwegen, Liechtenstein, Turkije en Rusland. Buiten deze http://gebieten moet u contact opnem met uw erkende RYOBI-dealer om vast te stellen of er een andere garantie van toepassing is.

GEAUTORISEERD ONDERHOUDSCENTRUM

Om een geauthoriseerd onderhoudscentrum in uw buurt te vinden, surft u maar http:// nl.rybitools.eu.uk/header/service-and-support/service-agents.

PT CONDIÇOES DE APLICACHA DA GARANTIA RYOBI®

Hierbij verklaren wij dat het product

Slagboormachine

Merk: RYOBI

Modelnumber:R18PD3

Serienummerbereik: 46229702000001 - 46229702999999

is in overeenstemming met de volgende Europese Richtlinen en geharmoniseerde normen

2006/42/EC, 2014/30/EU, 2011/65/EU.

EN 55014-1:2017, EN55014-2:2015, EN 62841-1:2015, EN 62841-2-1:2018

Sr. Directeur, CPT Kwaliteit en Azié Regelgeving eneiligheid

Afgevaardigde voor het samenstellen van de technische fiche:

NL RYOBI is een handelsmerk van Ryobi Limited en wordt onder licentie gebruikt.

© 2019 Techtronic Cordless GP. Alle rechten voorbehonden.
