Tuotetyyppi	Langaton iskuporakone
Merkki	RYOBI
Malli	One+ R18PD3
Virtalähde	Litiumioniakku 18 V (One+ -sarja)
Poraistukan kapasiteetti	Enintään 13 mm
Tyhjiökäyntinopeus	2 nopeutta (matala ja korkea) vaihdevalitsimella
Maksimivääntömomentti	Säädettävä, säätörenkaalla
Toimintatilat	Poraus, iskuporaus, ruuvaus/irrotus
Pyörimissuunta	Eteen / taakse, valitsin
Valaistus	LED-valot työalueen valaisemiseen
Liipaisin	Sisäänrakennettu nopeudensäädin
Paino	Noin 1,5 kg (ilman akkua)
Mitat (P x L x K)	Noin 200 x 70 x 200 mm
Käyttölämpötila-alue	0 °C – 40 °C
Latauslämpötila-alue	10 °C – 38 °C
Huolto	Puhdista kuivalla liinalla; pysyvä voitelu sisäänrakennettu
Turvallisuus	Eristetyt tartuntapinnat, automaattinen pysäytys tukkeutuessa
Varaosat ja tarvikkeet	Akut, laturit, poranterät, ruuvauskärjet, istukka
Takuu	24 kuukautta, pidennettävissä 36 kuukauteen verkkorekisteröinnillä
Standardit	CE, EN 62841, RoHS

Usein kysytyt kysymykset - One+ R18PD3 RYOBI

Kuinka vaihdan käyttötilan (poraus, iskuporaus, ruuvaus)?

Käännä porakoneen rungon päällä olevaa nopeaa tilanvalitsinta. Asennot on merkitty symboleilla: poranterä poraus, vasara iskuporaus, ruuvi ruuvaus. Varmista, että laite on pysäytetty ennen tilan vaihtoa.

Kuinka asetan ja poistan poranterän tai kärjen?

Käytä itsekiinnittyvää istukkaa: käännä istukan rengasta vastapäivään avataksesi leukoja, aseta poranterä, kiristä kiertämällä myötäpäivään. Poistaaksesi löysää samalla tavalla. Varmista, että poranterä on keskitetty ja kiristetty kunnolla.

Kuinka säädän ruuvausvääntöä?

Käännä istukan takana olevaa vääntörenkaita. Numerot ilmaisevat vääntötason (1 = matala, 7+ = korkea). Aloita matalalla säädöllä ja lisää tarvittaessa, jotta et vahingoita ruuvia tai materiaalia.

Kuinka lataan akun?

Käytä yhteensopivaa Ryobi One+ -laturia. Työnnä akku laturiin kunnes se napsahtaa paikalleen. Laturin LED ilmaisee lataustilan (vilkkuminen = lataus, tasainen = ladattu). Ympäristön lämpötilan tulee olla 10 °C ja 38 °C välillä. Älä koskaan lataa vaurioitunutta akkua.

Mikä on suurin poraussyvyys?

Istukka hyväksyy enintään 13 mm halkaisijaltaan olevat poranterät. Puulle voidaan käyttää suurempia poranteriä sovittimella, mutta suositeltu kapasiteetti on 13 mm.

Onko porakoneessa kaksi nopeutta?

Kyllä, päällä oleva vaihdevalitsin mahdollistaa kahden nopeusalueen valinnan: matala (suuri vääntö ruuvaukseen) ja korkea (suuri nopeus poraukseen). Käytä matalaa nopeutta raskaisiin töihin ja korkeaa pehmeille materiaaleille.

Mitä teen jos porakone pysähtyy yhtäkkiä?

Tämä voi johtua poranterän tukkeutumisesta tai ylikuumenemisesta. Vapauta liipaisin, poista poranterä materiaalista ja anna työkalun jäähtyä muutama minuutti. Jos ongelma jatkuu, tarkista akku (lataus, lämpötila) ja ota yhteyttä valtuutettuun huoltoon.

Mitkä ovat tärinään liittyvät riskit?

Pitkäaikainen käyttö voi aiheuttaa häiriöitä kuten Raynaud'n oireyhtymä. Käytä hanskoja, pidä taukoja ja pidä kädet lämpiminä. Tärinätaso riippuu sovelluksesta; katso tarkat arvot käyttöohjeesta.

Kuinka huollan porakonetta?

Puhdista runko kuivalla liinalla. Älä käytä liuottimia. Laakerit on voideltu pysyvästi, lisävoitelua ei tarvita. Tarkista istukka ja liitännät säännöllisesti. Kaikki korjaukset tulee teettää valtuutetussa Ryobi-huollossa.

Voiko takuuta pidentää?

Kyllä, vakiotakuu on 24 kuukautta. Rekisteröimällä tuotteen verkkosivulla www.ryobitools.eu 30 päivän kuluessa ostosta voit saada jatkoa 36 kuukauteen. Rekisteröinti on ilmaista ja ehtojen alaista.

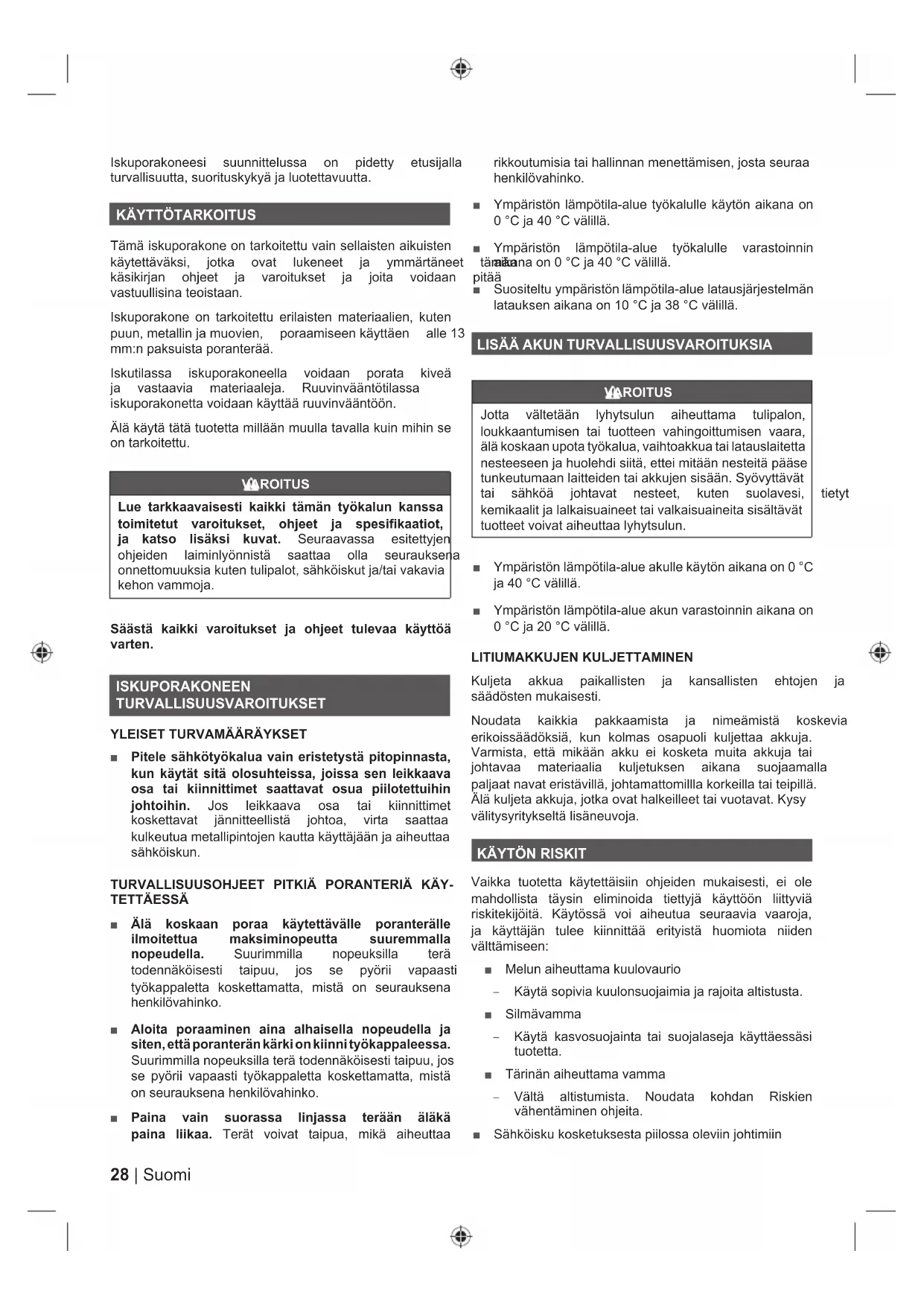

KÄYTTÖOHJE One+ R18PD3 RYOBI

Huomio! On tärkeä, etta luet tämän käsikirjan ohjeet ennen tuotteen kokoamista, huoltoa ja käytöä.

Iskuporakoneesi suunnitteluissa on pidetty etusijalla turvallisuutta, suorituskyka ja luotettavuutta.

KÄYTTÖTARKOITUS

Tämä iskuporakone on tarkoitettu vain sellaisten aikuisten käytettäväksi, jotka ovat lukeneet ja ymmäräneet kasikirjan ohjeet ja varoitukset ja joita voidaan vastuullisina teoistaan.

Iskuporakone on tarkoitetu erilaisten materiaialien, kuten puun, metallin ja muovien, poraamseen kayttäen alle 13 mm:n paksuista poranteräa.

Iskutilassa iskuporakoneella voidaan porata kivea ja vastaavia materiaialeja. Ruuvinvaantotilassa iskuporakonetta voidaan kayttäa ruuvinvaantön.

Aä käytä tata tuotetta millään muulla ravalla kuin mihin se on tarkoitetu.

YAROTUS

Lue tarkkaavaisesti kaikki tamän tyokalun kanssa toimitetut varoitukset, ohjeet ja spesifikaatiot, ja katso lisaksi kuvat. Seuraavassa esitettyjen ohjeiden laiminlyonnistä saattaa olla seurauksena onnettamuuksa kuten tulipalot, sahköiskut ja/taivakavia kehon vammoja.

Säastä kaikkviaroitukset ja ohjeet tulevaa käyttoa varten.

ISKUPORAKONEEN

TURVALLISUUSVAROITUKSET

YLEISET TURVAMÄRÄYKSET

Pitele sahkötyokalua vain eristetysta pitopinnasta, kun kayt sitä olosuheissa, joissa sen leikkaava osa tai kiinnittimet saattavat osua piilotettuihin johtoihin. Jos leikkaava osa tai kiinnittimet koskettavat jannitteellsta johtoa, virta saattaa kulkeutua metallipintojen kautta kayttajän ja aiheuttaa sahköiskun.

TURVALLISUUSOHJEET PITKIAPORANTERIA KAY- TETTAESSA

Alä koskaan poraa käytetävälle poranterälle ilmoitettua maksiminopeutta suuremmalla nopeudella. Suurimmilla nopeuksilla terà todennäöisesti taipuu, jos se pyörii vapaasti työkappaletta koskettamatta, mista on seurauskena henkilövahinko.
Aloita poraaminen aina alhaisella nopeudella ja siten,ettaporanterän kärkionkiinnytokappaleessa. Suurimmilla nopeuksilla tera todennaköisesti taipuu, jos se pyorii vapaasti tyokappaletta koskettamatta, mista on seuraufsena henkilovahinko.
Paina vain suorassa linjassa teraan alakapaina liikaa. Terat voivat taipua, mikaiiheuttaa

rikkoutumisia tai hallinnan menettämisen, josta seuraa henkilovahinko.

Ympariston lampotila-alue tyokalulle kayton aikana on 0°C ja 40°C valillia.
Ympariston lampotila-alue tyokalulle varastoinnin tana on 0°C ja 40°C valillia. pitaa
Suositeltu ympariston lampotila-alue latausjärestelman latauksen aikana on 10°C ja 38°C valillä.

LISAA AKUN TURVALLISUUSVAROITUKSIA

YAROTUS

Jotta valtetäan lyhytsulun aiheuttama tulipalon, loukkaantumisen tai tuotteen vahingoittumisen vaara, alä koskaan upota tyokalua, vaihtoakkua tai latauslaitetta nesteseen ja huolehdi siita, etei mita'an nesteitta päase tunkeutumaan laitteiden tai akujen sisaan. Syovytavat tai sahköa johtavat nesteet, kuten suolavesi, kemikaalit ja lalkaisuaineet tai valkaisuaineita sisältevat tuotteet voivat aiheuttaa lyhytsulun.

tietyt

Ympariston lamptola-alue akulle kayton aikana on 0°C ja 40°C valillla.
Ympariston lamptila-alue akun varastoinnin aikana on 0°C ja 20°C valillia.

LITIUMAKKUJEN KULJETTAMINEN

Kuljeta akkua paikallisten ja kansallisten ehtoen ja saadosten mukaisesti.

Noudata kaikkia pakkaamista ja nineämistä koskevia erikoissäddöksiä, kun kolmas osapuoli kuljettaa akkuja. Varmista, etta mikanakku ei kosketa muita akkuja tai johtavaa materiaialia kuljetuksen aikana suojaamalla paljaat navat eristavillä, johtamattomilla korkeilla tai teipillä. Alä kuljeta akkuja, jotka ovat halkeilleet tai vuotavat. Kysy valitysyritykseltä lisänuvoja.

KÄYTON RISKIT

Vaikka tuotetta käytettäisin ohjeiden mukaisesti, ei ole mahdolista tãysin eliminoida tiettyä käyttoën liittyvä riskitekijöita. Käytössa voi aiheutua seuraavia vaaroja, ja käytäjan tulee kiinnittä erityistä huomiota niiden välttamisen:

Melun aiheuttama kuulovaurio
- Käytä sopivia kuulonsuojaimia ja rajoita allistusta.
■ Silmavamma
- Käytä kasvosuojainta tai suojalaseja käyttaessäitiuotetta.
Tärinäiheuttama vamma
Välta altistumista. Noudata kohdan Riskien vahentäminen ohjeita.

Sahköisku kosketuksesta piilossa olevin johtimiin

-Pitele tuotetta vain eristetysta pinnasta

Pölyn aiheuttama vamma

-Tuotteen kaytostä syntyvä poly saattaa aiheuttaa hengitystievamman. Käytä kasvoilla polysuojaint jossa olevat suodattimet suojaavat hengitystietyostettämaterialista irtoavilta hiukkasila.

RISKIEN VAHENTAMINEN

Raporttien mukaan käsityokalujen tärin voj joiden kohdalla myotävaikuttaa Raynaudin oireen ilmenemiseen.

Oireita ovat pistely, turtuus ja sormien kalpene yleensa kylmassa ilmassa. Perinnolliset tekijat, kylmyss ja kosteus, ruokavalio, tupakointi sekä tyotavat voivat kaikki myotavaikuttaa naiden oireiden ilmenemiseen. Käytäja voi ehkäista tarinan aiheuttamia vaikutuksa seuraavasti:

Pida itsesi lampimanä kylmälä saaällä. Kayta laitteen kayton aikana kaseinitä, jotta katesi ja ranteesi pysyvat lampösinä. Raporttien mukaan kylma ilma on tärkeä tekjä Raynaud's Syndromen (Raunaudin oireiden) ilmenemisessä.
Harjoita kunkin käytöjakson jälkeen liikuntaa, jotta verenkierto lisäntyisi.
Pida tyon aikana saannollisesti taukoja. Rajoita paivittaisen tarin ana.

Jos mitäan yllä mainittuja oireita ilmenee, lopeta laitte kayttö ja kerro oireista laakärille.

ROITUS

Laitteen pitkittynyt kaytlo voi aiheuttaa tai vaikeuttaa vammoja. Kun kayt mita tahansa laitetta pitka aikoja, muista pitaa saannollisia taukoja.

TUNNE TUOTTEESI

Katso sivu 81.

1. Vahteenvalitsin
2. Noopea tilanvalinta
3. Momentinsaatorengas
4. Avaimeton istukka
5. Kiertosuunnan valitsimen suunta
6. Nopeussaatoliipaisin
7. Merkkivalo
8. Terasailytys
9. Ruuvausterä
10. Akkutila
11. Kahva, eristetty tartuntapinta

HUOLTO

YAROITUS

T Tuotetta ei tule koskaan kytkea pistorasian osia koattaessa, saatjä tehtaessu, puhdistettaessa, huollon aikana tai kun tuotetta ei aiota kayttaa. Tuotteen irrottaminen pistorasiasta esta sita kaynnistymatta vahingossa, joloin valtytaan mahdollisila yakavilta iqammoilta.

Huollossa tuee kayttaa ainoastaan identisia varaosia. Muunlaisten osien kayttto voi aiheuttaa vaaran tai vioittaa laitetta.
Ala puhdista muoviosia liuottimilla. Suurin osa muoveista ei sieda markkinoilla olevia märattjä liuotteita, jotka vahingoittavat niitta. Käytä puhtaita kangasliinoja lian ja hilipolyn pois pyyhkimiseen.
1) Älä koskaan päästä jarrunesteita, bensiinä, oljtuotteita, lapäisevi öljyja tms. kosketuksiin muoviosien kanssa. Nämä kemiälliset aineet voivat vaurioittaa, heikentäa tai tuhota muovin.
Käytä aina sahkölaitetta käyttaessasi tai polyapuhaltaessasi suojalaseja, joissa on sivusuojari Käytä lisäksi polynaamaria,Jos tyo on polyista. heti
Jotta laite toimisi turvallisesti ja luotettavasti, kaikkikorjaukset tulee antaa valtuutetun huoltopisteenhoidettavaksi.

VOITELU

Tuotteen laitteen laakerit on voideltu laitteen eliniäksi normalaiolosuhteissa riittävälla märällä korkealaatuista voiteluainetta. Tästa syystätyokalu ei kaipaa lisävoitelua.

YMPÄRISTÖNSUOJELU

Alā havīta raaka-aineita jatteinā vaan vie ne kierratykseen. Ympāristónsuojelun kannalta tyōkalu, lisāva r usteet ja pakkausmaterialiaali on lajiteltava.

SYMBOLIT

Turvallisuusvaroitus

Todistus CE-saantjen noudattamisesta

V

Volti

Tasavirta

min-1

Kierrosten tai liikkeiden märä minuutissa

0

Karan kapasiteetti.

VAARA

Ilmoittaa valittomastvaaratilanteesta, joka saattaa aiheuttaa kuoleman tai yakavan vamman.

n。

Kuormaton nopeus

VAROITUS

Ilmoittaa mahdollisesta vaaratilanteesta, joka saattaa aiheuttaa kuoleman tai yakavan vamman.

EAC

EurAsian-vaatimustenmukaisusmerkki

VAROITUS

Ilmoittaa mahdollisesta vaaratilanteesta, joka saattaa aiheuttaa pienen tai kohtalaisen vamman.

Lue ohjeet huolellisesti ennen laitteen kaynnistamista.

VAROITUS

(IIman varoitusmerkkiä) Tilanne, joka voi aiheuttaa materiaalista vahinkoa.

001

Ukrainalainen

säadöstenmukaisusmerkinta

三

Poraaminen ilman iskua

Ruuvien vaantö

Percussion drill

Käytösta poistettavia sahkolaitteita ei
pidä havittaa talousjatteiden mukana.

Ne on mahdollisuuksien mukaan pantava kiertoon. Kierratysohjeita antavat kunnan viranomaiset ja vahittäiskauppiaat.

KASIKIRJAN SYMBOLIT

Huom

Varoitus

Osat ja lisävarusteet on hankittava erikseen

Maksimimomentti

Väantömomentti, vahimmäismäärä

Nopeus, pienin

Nopeus, maksimimomentti

Seuraavat signaalisanat ja merkitykset on tarkoitettu selittamän tahan tuotteeseen liittyvi riskin tasoja.

Osutab voimalikule ohuolukorrale, mille mittevaltimine voib loppeda surma voi tosiise kehavigastusega.

U razvoju ove precizne bušilice dati su maksimalni prioritetis sigurnosti, performansama i pouzdanosti.

NAMJENA

Tāmān tiedotteen tārinātaso on maitup EN62841-standardien mukaisilla testeillā, ja niṭa voidaan kāyttā verrattaea laitetta toiseen. Sitā voidaan kāyttā arivoitaesa tārināvaikutista. Ilmoiettu tārinātaso vastaa laiteen pāaasillista kāytöktoitusa. Jos laitetta kuiitenkin kāyttetāan muuhun tarkoitukseen, muilla lisälaittoella tai huonosti hʊlulettuna, tārinātaso saattaa poiketa ilmoitetusa arvosta. Tāma voi kasvattaa konokaisaltistumista huomattavasti koko tyjaksonkuessua.

Tärinān allistumistasa oarviolaessa tulee huomioida ajal, joloin laite on sommutetu tui kun se on kaynnissä, mutta sitä ei käytotā varsinaisoen työskentelyyn. Tāmā voi vahentäa kokonaisaltismista huomattavasti koko työjakson kuluessa. Käytä muitakin suojakejnoja turvatakesi käytäjan tärinävaikutksetla, kuten: huolla laite ja lisälaiteet, pida kätesi lampiminä, organiso lyönkulku.

ADVARSEL

Talla tuotteella on oston luomien lakisaateisten oikeuksen ohella alla mainitun mukainen takuu.

1. Takuun kesto on kuluttajille 24 kuukautta ja takuuaika alkaa tuotteen
   pa ostohetkesta. Taman paivamaraan tulee lukea laskussa tai muussa
   or ostosositessa. Tuote on suunnilteu ja tarkoitettu vain kuluttajien ja
   yksityisen kaytlotn. Takuu ei siis kata ammatti -eikka kaupallista kayttoa.
2. Joidenkin sahkötyokalujen (AC/DC) takuun kestoan mahdolista
   let laejentaa yll mainitua kestoa pidemkasi verkkosivuston www.
   att ryobitools.eu rekisteroinn kautta. Tyokaluten kalpoisus takuujakson
   laejennukseen nakyny selkeasti mymaloissa ja/tai pakkauksissa ja/
   tai tamä tieto sisältyy tuotedokumentaation. LoppuKaytäjan tayty
   rekisteroida vasta hankitur tyokalut internetissä 30 paivan kuluessa ostopavämärast. LoppuKayttävoi rekisteröda laajennetun takuun
   ketimaasaan, jos se on lueteltuna online-keristeröintiomakkeessa, jossa
   mainitaan, missä tamä vahtoehto on voimassa. LoppuKaytäjen tayty
   lisaki hyväksya tiotojen talennus, jotka heidän tayty antaa online-tilassa
   seka ehdot. Rekisterinn vahvistuskuitti, joka lahetään sähköpositse,
   ja alkuperäinen ostopavämärän ilmaiseva lasku toimivat laajennenetun
   r takuun tosittina.

3. Takuu kattaa kaikki tuotteeseen takuuaikana tulevat viat, joden aiheuttajna ov tuotteessa ostopaivana olleet valmistus-tai materiaaliviat Takuun rajaotettu korjauksen ja/tai vahtoon eika se sisala mitaan muita velvoitteita mukaan lukien saturnnais- ja seurannaisvahinkoja, mutta rajaotumatta nihin. Takuu ei pade,Jos tuotetta on kayetty vaärin, kaytiohjeen vastaisesti tai Jos se on liitetty virheellisesti. Tamakuu ei kata:

4. virheellisetä huollosta johtuvia vaurioita

5. muunnettua tai muutettua tuotetta
6. tuotetta, jonka alkuperäiset tunnistemerkinnät (tavaramerkki, sarjanumero) on tumelltu, muutelltu tai poistettu
7. tämän käytöoppaan laiminlyönnista johtuvia vaurioita
8. ei-CE-tuotetta
9. tutotetta, jotta on rytännytjov Korjata epapäteva ammattilainen tai joka on korjattu ilman Techtronic Industriesin ennakkolupaa.
10. tuotetta, joka on liitety virheelliseen teholahteeseen (ampeerit, jannite, tajuus)
11. ulkoisten vaikutusten (kemiallinen, fysinen, isikut) tai vieraiden aineiden aihuittamaa vauriota
    normaaleja kuluvia varaosia
12. virheellistä käytöä, tyokalun ylikuormitusta

13. ei-hyväksyttyjen tarvikkeiden tai osien käytöä
    -sahkötyokalun tarvikkeita, jotka on toimittuy tyokalun mukana tai ostetu erikseen. Poissuljettuja osia ovat ruvausterat, poranterat, hiomalaikat, hiekkapaperi ja terat, sivuohjain, naihin kutenkaan rajoittumatta
    -Luonnolisesti kuluvia komponentteja (osia tai tarvikkeita), johin sisalyvat huo-lo- ja kunnossapitoseit, hiilharjat, laerkiri, teraiistikut, SDS-porien kiinnirn tai istukka, vrtajhoht, apukahava, kujietuskotelo, biomalaikka, polypussi, polynpoistupoutki, huopatiivisteet, iskunvaantimen pultit je jouset yms. naihin kuiitenkaan rajoittumatta.

14. Tuote on lähetettäva houlettavaksi valtuutettuun RYOBI-huoltoon ta naytettāva siella. Niiden osoitteet kussakin maassa lóytvá seuraavasta luettelosta. Joissakin maissa paalkainen RYOBI-jälleenmyjä huolehtii luotteen lahetyksestä RYOBI-huolto-organaataoon. Kuno teute lahetetään RYOBI-huoltoon, se tátty pakata hyvin ilman vaarllisia aineita, kuten polittoinetta, ja pakkauken tátyy merkitä lahettäjan nimi sekā vian lyhyk kuvaus.

15. Takuun kattama korjaus/VAIhto on maksuton. Se ei tarkoita takuuajan laajennustai tai alkamista alusta. Vailhdetut osat tai tyokalut siirtyvat valmistajan omistukseen. Joissakin maissa lahettajän ta'tyy maksaa lahetyskustannukset tai postikulut. Tyokalun oston luomat lakisaateisetell oikeudet pysyvat koskemattomina
16. Tāmā takuu on voimassa Europan yhteisössa, Sveitsissä, Islannissa, Norjassa, Liechtensteinissa, Turkissä ja Venäjällä. Ota naiden alueiden ulkopoulella yhteytta omaan valtuutetfuun RYOBI-jällenmyyjaän ja selvita, onko jotain muuta takuuta.

en VALTUUTETTU HUOLTO

Voit etsiä lahimmän valtuutetun huollon sivulta http://fi.ryobotools.eu/header/service-and-support/service-agents.

NO

RYOBI GARANTIBETINGELSER

I tilegg til eventuelle lovbestemte rettigheter som folger av kjepet, e produitet dekket av en garanti som angitt nedenfor.

Ilmoitamme taten, etta tuottoet

Iskuporakone

Tuotemerkki: RYOBI

Mallinumero:R18PD3

Sarjanumeroalue:46229702000001-46229702999999

noudattaa seuraavia EU-direktiivejja harmonoituja standardeja

2006/42/EC, 2014/30/EU, 2011/65/EU,

EN 55014-1:2017, EN55014-2:2015, EN 62841-1:2015, EN 62841-2-1:2018

RoHS-dokumentaatio on koftu standardin EN IEC 63000:2018 mukaisesti

C

Todd Chipner

Vanhempi, CPT-toimitusten laudusta ja Aasian alueen saantelysta ja turvallisuudesta

vastaavajohtaja

Valtuutuu kokoamaan tekinen tiedosto:

Alexander Krug, Toimilusjohtaja

Techtronic Industries GmbH

FI RYOBI on Ryobi Limited in omistama tavaramerkki, ja sita kaytetaan lisensssin puiteissa.

© 2019 Techtronic Cordless GP. Kalkki oikeudet pidatetaan.
