One+ R18PD3 - Borrmaskin RYOBI - Gratis bruksanvisning och manual

Produkttyp	Sladdlös slagborrmaskin
Märke	RYOBI
Modell	One+ R18PD3
Strömförsörjning	Litiumjonbatteri 18 V (One+ serie)
Chuckkapacitet	Upp till 13 mm
Tomgångshastighet	2 hastigheter (låg och hög) via växelväljare
Maximalt vridmoment	Variabel, justerbar via justeringsring
Driftslägen	Borrning, slagborrning, skruvning/avskruvning
Rotationsriktning	Framåt/bakåt, väljare
Belysning	LED-lampor för att belysa arbetsområdet
Avtryckare	Inbyggd hastighetsregulator
Vikt	Cirka 1,5 kg (utan batteri)
Mått (L x B x H)	Cirka 200 x 70 x 200 mm
Driftstemperaturområde	0 °C till 40 °C
Laddningstemperaturområde	10 °C till 38 °C
Underhåll	Rengöra med torr trasa; inbyggd permanent smörjning
Säkerhet	Isolerade greppytor, automatisk avstängning vid blockering
Reservdelar och tillbehör	Batterier, laddare, borr, skruvbits, chuck
Garanti	24 månader, förlängs till 36 månader vid registrering online
Standarder	CE, EN 62841, RoHS

Vanliga frågor - One+ R18PD3 RYOBI

Hur ändrar man driftsläget (borrning, slagborrning, skruvning)?

Vrid den snabba lägesväljaren som sitter ovanpå borrmaskinens kropp. Positionerna indikeras med symboler: borr för borrning, hammare för slagborrning, skruv för skruvning. Se till att apparaten är avstängd innan du ändrar läge.

Hur sätter man i och tar bort en borr eller ett bits?

Använd den självspännande chucken: vrid chuckringen moturs för att öppna backarna, sätt i borren, dra sedan åt genom att vrida medurs. För att ta bort, lossa på samma sätt. Se till att borren är väl centrerad och åtdragen.

Hur ställer man in skruvmomentet?

Vrid justeringsringen för vridmoment som sitter bakom chucken. Siffrorna indikerar momentnivån (1 = låg, 7+ = hög). Börja med en låg inställning och öka vid behov för att undvika att skada skruven eller materialet.

Hur laddar man batteriet?

Använd en kompatibel Ryobi One+-laddare. Sätt i batteriet i laddaren tills det klickar på plats. Laddarens LED indikerar laddningsstatus (blinkar = laddar, fast = fulladdad). Omgivningstemperaturen ska vara mellan 10 °C och 38 °C. Ladda aldrig ett skadat batteri.

Vilken är den maximala borrdiametern?

Chucken accepterar borr upp till 13 mm diameter. För trä kan större borr användas med en adapter, men den rekommenderade kapaciteten är fortfarande 13 mm.

Har borrmaskinen två hastigheter?

Ja, växelväljaren på ovansidan gör det möjligt att välja mellan två hastighetsområden: låg (högt vridmoment för skruvning) och hög (hög hastighet för borrning). Använd låg hastighet för tunga arbeten och hög för mjuka material.

Vad gör man om borrmaskinen plötsligt stannar?

Det kan bero på att borren fastnar eller överhettning. Släpp avtryckaren, ta bort borren från materialet och låt verktyget svalna i några minuter. Om problemet kvarstår, kontrollera batteriet (laddning, temperatur) och kontakta en auktoriserad service.

Vilka risker finns med vibrationer?

Långvarig användning kan leda till besvär som Raynauds syndrom. Använd handskar, ta regelbundna pauser och håll händerna varma. Vibrationsnivån beror på applikationen; se manualen för specifika värden.

Hur underhåller man borrmaskinen?

Rengör höljet med en torr trasa. Använd inte lösningsmedel. Lagren är livstidssmorda, ingen extra smörjning behövs. Kontrollera chucken och anslutningarna regelbundet. För reparationer, kontakta en auktoriserad Ryobi-service.

Kan garantin förlängas?

Ja, standardgarantin är 24 månader. Genom att registrera din produkt på www.ryobitools.eu inom 30 dagar efter köpet kan du få en förlängning upp till 36 månader. Registreringen är gratis och gäller under vissa villkor.

BRUKSANVISNING One+ R18PD3 RYOBI

Observera! Det ar viktigt att du laer instruktionerna i manualen fore montering, anvandning och underhall av Produkten.

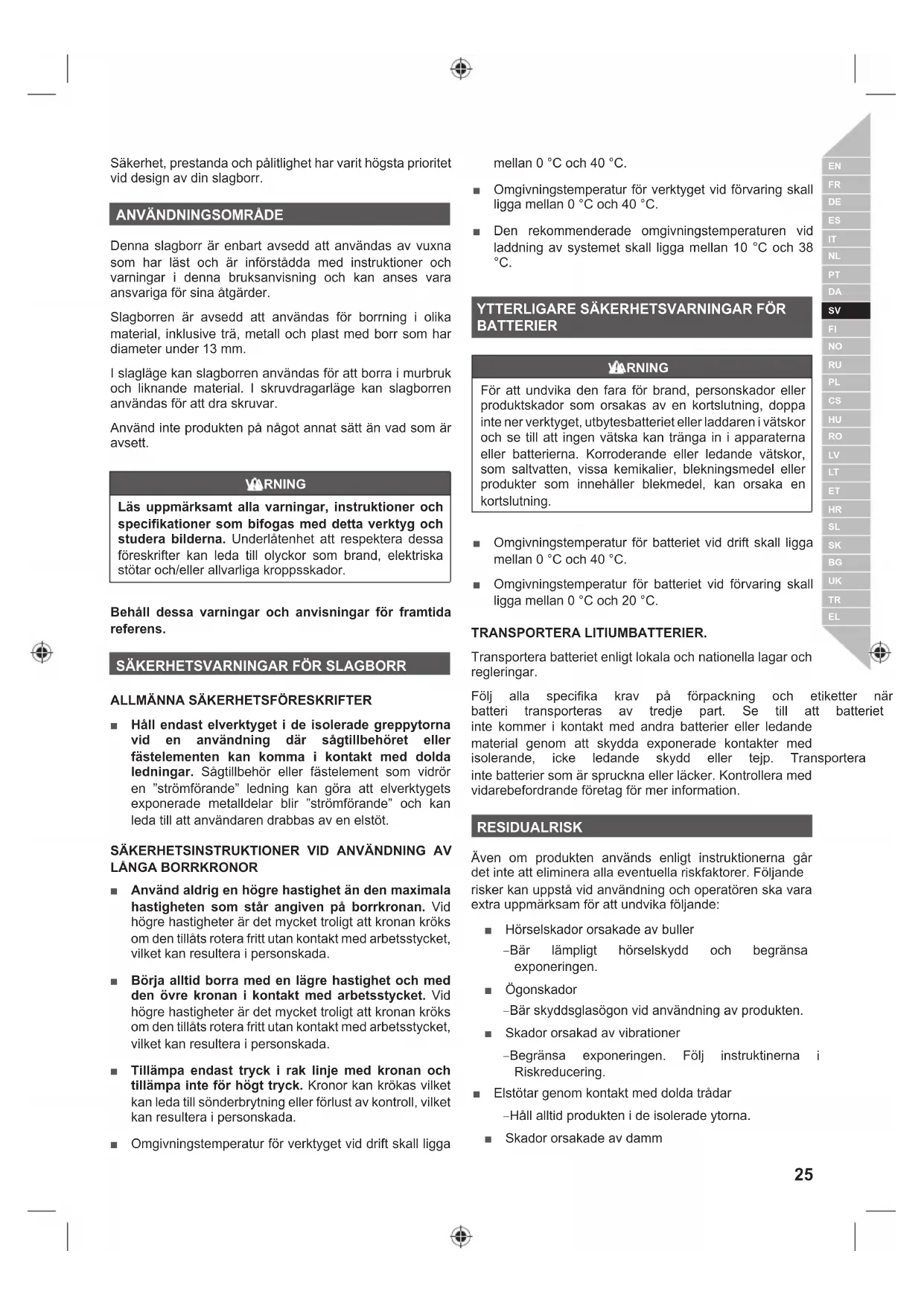

Sakerhet, prestanda och paltlighet har varit högsta prioritet vid design av din slagborr.

ANVÄNDNINGSOMRADE

Denna slagborr ar enbart avsedd att anvandas av vuxnasom har last och ar inforstadda med instruktioner och varningar i denna braksanvisning och kan anses varaansvariga for sina atgarder.

Slagborren ar avsedd att anvandas for bornning i olika material, inklusive tra, metall och plast med borr som har diameter under 13mm

I slaglage kan slagborren anvandas for att borra i murbruk och liknande material. I skruvdragarlage kan slagborren anvandas for att dra skruvar.

Använd inte Produkten på nagot annat satt an vad som är avsett.

WARNING

Läs uppmärksamt alla varninger, instruktioner och spekifikationer som bifogas med detta verktyg och studera bilderna. Underlætenhet att respektera dessa foreskrifter kan leda till olyckor som brand, elektriska stötar och/eller allvarliga kroppsskador.

Behçll dessa varninger och anvisninger for framtida referens.

SAKERHETSVARNINGAR FOR SLAGBORR

ALLMÄNNASÄKERHETSFORESKRIFTER

Häll endast elverktyget i de isolerade greppytorna vid en användning)där sāgtillbehöretller fästelementen kan komma i kontakt med dolda ledninger. Sāgtillbehör erller fästelement som vidrör en "strömforande" ledning kan góra att elverktygets exponerade metalldilar blir "strömforande" och kan leda till att användaren drabbas av en elstöt.

SÄKERHETSINSTRUKTIONER VID ANVÄNDNING AV LÄNGA BORRKRONOR

Använd aldrig en högre hastighet an den maximala hastigheten som star angiven pa borrkronan. Vid högre hastigheter ar det mycket troligt att kronan kröks om den tillats rotera frittutan kontakt med arbetsstcyket, vilket kan resultera i persorskada.
Börja alltid borra med en lagre hastiget och med den övre kronan i kontakt med arbetsstycket. Vid högre hastigheter ár det mycket troligt att kronan kröks om den tillats rotera frittutan kontakt med arbetsstycket, vilket kan resultera i persorskada.
Tillampa endast tryck i rak linje med kronan och tillampa inte for högt tryck. Kronor kan krokas vilket kan leda till sönderbrytning eller forlust av kontroll, vilket kan resultera i persorskada.
Omgivningstemperatur for verktyget vid drift skull ligga

mellan 0°C och 40°C .

Omgivningstemperatur for verktyget vid forvaring skull ligga mellan 0°C och 40°C .
Den rekommenderade omgivningstemperaturen vid laddning av systemet skull ligga mellan 10°C och 38 ° C

YTTERLIGARE SAKERHETSVARNINGAR FOB BATTERIER

WARNING

For att undvika den fara for brand, personskador aller Produktskador som orsakas av en kortslutning, doppa inte ner verktyget, utbytesbatteriet aller laddaren i vatskor och se till att ingen vatska kan tranga in i apparaterna aller batterierna. Korroderande aller ledande vatskor, som saltvatten, vissa kemikalier, blekningsmedel allerprodukter som innehaller blekmedel, kan orsaka en kortslutning.

Omgivningstemperatur for batteriet vid drift skall liggam mellan 0°C och 40°C .
Omgivningstemperatur for batteriet vid forvaring skull ligga mellan 0°C och 20°C .

TRANSPORTERA LITIUMBATTERIER.

Transportera batteriet enligt lokala och nationella lagar och regleringar.

Följ alla spefika krav pa forpackning och etiketter när batteri transporteras av trede part. Se till att batteriet

inte kommen i kontakt med andra batterier erler ledandematerial genom att skydda exponerade kontakter medisolerande, icke ledande skydd ell er tejp. Transportera

inte batterier som ar spruckna aller lacker. Kontrollera med vidarebefordrande foretag for mer information.

RESIDUALRISK

Även om Produkten används enligt instruktionerna gär det inte att eliminerera alla eventuella riskfaktorer. Foljande risker kan uppsta vid användning och operatoren skara vara extra uppmärksam for att undvika foljande:

Horselskador orsakade av buller
-Bär lämpligt hörskelskydd och begränsa exponeringen.
Ogonskador
-Bär skyddsglasögon vid användning avprodukten.
Skador orsakad av vibrationer
-Begransa exponeringen. Folj instruktinerna i Riskreducing.

Elstotar genom kontakt med dolda tradar

-Hall alltid produkten i de isolerade ytorna.
Skador orsakade av damm

Damm som bildas vid användning kan orsaka skador pa andningsvagarna. Bar lamplig ansiktsmask med filter som skyddar mot partiklar fran det material som bearetas.

RISKMINSKNING

Det finns rapporter om att vibrationner fran h produit kan bidra till ett tillstand som kallas Raynauds syndrom for vissa personer. Symptomen brukar vara att det sticker i fingrarna och att de domnar bort; fingrarna kan ocksbl vita, särskilt vid kyla. Arftliga faktorer, kyla och fukt, diet, rökning och arbetsrutiner tros alla bidra till att orsaka dessa symptom. Det finns forebyggande atgarder som du kan vidta for att forsoka minsa vibrationernas paverkan:

Hall dig varm nar du arbetar i kallt vader. Anvand handskar for att halla kvar varmen i hander och handleder. Kyla har rapporterats som en viktig del i utvecklandet av Raynauds syndrom.
Trana och rör pa dig after varje användningstillfalle for att öka blodcirkulationen.
Ta ofta pauser fran arbetet. Begransa tiden du utsatter dig varje dag.

Upphor omedelbart om du upplever nagra av dessa symptomer och uppsok din lakare.

WARNING

Risk for person-ller slitageskador vid anvanding av verktyget under lang tid. Om verktyget anvands under langre perioder kravs regelbundna pauser.

1. Växelvaljare
2. Snablagesvaljare
3. Justeringsring for atdragningsmoment
4. Nyckellös chuck
5. Rotationsriktningsvaljare
6. Reglage for variabel hastigkeit
7. LED
8. Forvaring av bits
9. Borrbit
10. Batteriport
11. Handtag, isolerad greppyta

UNDERHALL

WARNING

Produkten fär aldrig anslutas till stromkälla undremontering,justeringar, rengöring, underhall ellereprodukten inte används. Frankoppling avproduktenforhindrar uppstart av misstag vilket kan orsaka allvarligaskador.

Använd endast identiska originaldelar när du servar maskinen. Användning av andra delar kan orsaka fara eller produktskada.
Undvik att anecdaslosningsmedel vid rengoring av plastdelar. Flertalet plaster kan skadas vid anvandning av vissa losningsmedel som sals i affarerna. Anvand rena dukar for att avlagsna smuts och koldamm.

Lät aldrig bromsvätska, bensin, petroleumbaserade Produktter, penetrerande oljor och liknande komma i kontakt med plastdalar. Dessa amnen innehaller kemiska Produktter som kan skada, forsvaga aller forstora plasten.
Använd alltid skyddsglasögon när du använder verktyget aller när du blaser damm. Använd en ansiktsmask om det dammar mycket.
För sakerhet och pälitlighet skala reparationer utforas av auktoriserat reparationscenter.

SMÖRJNING

Alla lager i Produkten har smorts med tillracklig mangd högklassig smörjmedel for produits livslängd under normala driftsforhallanden. Därfor behovs ingen ytterligare smörjning.

MILJÖSKYDD

Ramaterialen ska atervinnas i stallet for att kastasi hushallsavfallet. For att skona miljon ske verktyget, tillbehoren och emballagen sorteras.

SYMBOLER

Sakerhetsvarning

CE-oversensstammelse

V Volt

Likström

min

Antal varv eller rörelser per minut

Chuckkapacitet

Läs instruktionerna ordentlich innan start av maskinen.

Ukrainskt marke for overensstammelse

Borrautan slag

Skruvdragning

Slagborr

Gamla elektroniskaprodukter skeinte kastas med hushalssoporna. Atervinn dar sadana faciliteter finns. Kontrolera med din lokala myndighet aller saljaren for att fa atervinningstips.

FÖRSIKTIGHET

(Utan sakerhetssymbolen) Indikerar en situation som kan Ieda till egendomsskada.

SYMBOLERIMANUALEN

Notera

Varning

Delar och utrustning saljs separat

Maximum vridmoment

Vridmoment, minsta

Hastighet, minsta

Hastighet, maximum

Följande signalord och betydelser ar tänkta att forklara de olika risknivaerna som ar associerade medenna produkt.

FARA

Visar pa en direkt riskfyld situation som, om den inte undviks, kan orsaka dodsfall aller allvarlig personskada.

VARNING

Visar på en potentiellt riskfulld situation som, om den inte undviks, kan orsaka dödsfall aller allvarlig personskada.

FORSIKTIGHT

Visar på en potentiellt riskylld situation som, om den inte undviks, kan orsakaindre eller mattlig personskada.

Skader skapt av stov.

Vibrationsnivaerna som uppges i det har dokumentet har uppmats i enlighet med ett standardiserat test som beskrivs i EN62841 och som kan anvandas for att jämfa verktyg. Det kan anvandas som preminlar bedömmung an den vibration som anvandaren utsätts for. De declarerade vibrationsvardena motsvarar de som uppstár nar verktyget anvands i sitt huvudsyfte. Om verktyget anvands i andra syflen, med andra tillbehör erller om verktyget ar däligt underhället kan vibrationsnivaerna vara annorlunda. Det kan kraftigt öka vibrationsnivaerna over den tota arbeitsperioden.

En upskattning av vibrationsnivaerna som användaren utsäts forka ocksä ta hansyn til de stunder da verktyget ar avstängt och nar det gär p tomgang. Detta ka kraftigt minsa vibrationsnivaerna over den tota lartbetsperioden. Andra sakerhetsatgärder som kan skydda användaren frän effekterma av vibration er: underhällning av verktyget och tillbehörén, hälla händerna varma och organisera arbetssättet.

VAROITUS

Forutom eventuella lagstadgade rattigheter som uppSTAR genom kopet, tacks den harprodukten av en garanti som anges nedan.

FI

RYOBI®-TAKUUN SOVELTAMISEHDOT

1. Garantiperioden ar 24 manader konsumercher och borjar galla fran1, det datum da Produkten koptes.Detta datum maste dokumenteras pa en faktura ell annat kopbevis.DProdukten ar utformad och avsedd for konsumercher och privat bruk.Darmed tillhandahalls ingen garanti vid yrksemassigt erller kommersielt bruk.
2. Det finns möjligheit att frolnga garantiperioden for en del av utbudet for elverktyg (AC/DC) under den period som anges ovarian genom att ancvanda registricularen pa webbplatense www.ryobitools.eu. De verktyg som ar berattigade till en frollangning av garantiterioden visas tydlig butiker och/eller pa forpackninger/och anges i produktdokumentationen. Slutanvandaren behover registrera hans/hennes nyforvavade verktyg online inom 30 dagar frkopdatum. Slutanvandaren kan registrera sig for den for langda garantin i det land dar han/hon bor om landet finns angivet i registraringsformularet online och dar delta alternativ ar giltigt. Dessutom maste slutanvandaren ge sitt medgivande till lagring av data vilket kravs vid registricularing online smt acceptera villkoren. Bekraftelsekvittot for registricularen som skickas ut via e-post och originalfakturan som visar kopdatumetkommen att galla som bevis for den forlangda garantin.

3. Garantin tacker alla produktefaktor under garantiperioden som beror pa brister i utforande aller material vid kopdatumet. Garantin ar begransad gallande reparation och/eller ubyte och inkladerar inte nagra skydigheter inklusive men inte begransat till ofrutsedda skador erler foljdskador. Garantin ar inte gittig om Produkten har missbrukats, anvants i strid med bruksanvisningen aller inte anslutis pa ratt satt. Denna garanti tacker inte:

4. eventuella skador pa Produkten som uppsttil fofj av felaktigt underhall
   -produkter som har andrats aller modifierats

produkter dar ursprungliga identifieringsmärkningar (varumärke, serienummer) har malats over, andrats aller tagits bort
-eventuella skador som uppstatt till foljd av att bruksanvisingen inter afterfoljt
- alla icken CE-produkter

eventuella Produktker som har forsokts repareras av en ickekvalificerad yrkesman aller utan foregande medgivande fran Techtronic Industries.
eventuella producerk som anslutis till felaktig stromforsorjning (ampere, volt, frekvens)

• eventuella skador som uppstatt till fojd av yttre paverkan (kemisk, fysisk, stotar) er frammande annen

normallt slitage av reservdelar
- olamplig anvandning, overbelastning av verklygel
-anvandningen av icode-godkanda tillbehorller delar

• tillbehör till elverktyg som medfoljde verktyget aller köpts separat. Sādana undantag inkluderr ar men ar inte begränsat till skruvmejseltbits, borrbits, slipskivor, sandpapper, blad och sidoskena

• Komponenter (delar och tillbehör) är foremål for naturligt slitage, inklusive men inte begränsat till service- och underhällssatser, kolborstar, kullager, chuck, tillbehör erller tillhörande SDS-borrbit, strömsladd, hjälphandtag, transportväska, slipsplatta, dammpase, dammutblasrör, filtrbricker, stift och fjärdr ar till mutterdragare osv.

• Vid service maste Produkten skickas aller upvisas for en RYOBI-auktoriserd servicestation som star angiven for varje land i foljande adresslistera over servicestationer. I vissa lander tar din lokala RYOBI-aterforsalljare pa sig ansvaret att skicka Produkten till RYOBI-serviceorganisationen. Nar en produit skickas til en RYOBI-servicestation,cka Produkten paketeras sakket utan nagot farligt innehahl sasom bensin,5. markeras med avsandarens adress sent en kort beskriving va felet.

• En reparation/ett utbyte under denna garanti ar kosnadsfri. Det utgor inte en forlangning ell ernyelse av garantiperioden. Utbyte delar ell verkyg blir var egenom. I vissa lander maste leveranskostnader ell porto betalas av avsändaren. Dina lagstadgade rattigheter som harror fran 6 kopet av verkyget forblr opaverkade
• Denna garanti År gilling i Europeiske gesmenskapen: Schweiz, Island, Norge, Liechtenstein, Turkiet och Ryssland. Utanfor dessa lander, kontakta din auktoriserade RYOBI-Äterforsäljare for att avgöra om en annan garanti gäller.

AUKTORISERAT SERVICECENTER

Du hittar narnaste auktoriserade servicecenter genom att gà till http:// se.ryobitools.eu/header/service-and-support/service-agents.

är i enlighet med foljande EU-direktiv och harmoniserade standarder

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017, EN55014-2:2015, EN 62841-1:2015, EN 62841-2-1:2018

RoHS-dokumentation sammanstalld enligt EN IEC 63000:2018

C

Todd Chipner

Teknisk chef, CPT-kvalitet samt regelverk och sakerhet for Asien

Godkänd att sammanställa den tekniska filen:

Alexander Krug, VD

Techtronic Industries GmbH

SV RYOBI ar en del av varumärke Ryobi Limited och dess använding ar licensierad.
