Caractéristiques techniques	Multimètre numérique Testboy TB 317, mesure de tension AC/DC, courant AC/DC, résistance, continuité, diode.
Plage de mesure de tension	0-600V AC/DC
Plage de mesure de courant	0-10A AC/DC
Plage de mesure de résistance	0-20MΩ
Fonctionnalités supplémentaires	Mesure de fréquence, test de continuité avec signal sonore, test de diode.
Affichage	Écran LCD avec rétroéclairage.
Utilisation	Idéal pour les électriciens, techniciens et amateurs de bricolage pour des mesures électriques précises.
Maintenance	Vérifier régulièrement l'état des sondes et remplacer les piles lorsque l'affichage devient faible.
Sécurité	Conforme aux normes de sécurité CE, protection contre les surcharges, ne pas utiliser dans des environnements humides.
Informations générales	Compact et léger, livré avec des sondes de test, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - TB 317 Testboy

Comment allumer le Testboy TB 317 ?

Pour allumer le Testboy TB 317, appuyez sur le bouton 'ON/OFF' situé sur le côté de l'appareil.

Comment changer la pile du Testboy TB 317 ?

Pour changer la pile, retirez le couvercle de la batterie à l'arrière de l'appareil et remplacez l'ancienne pile par une nouvelle pile de type 9V.

Comment effectuer une mesure de tension ?

Pour mesurer la tension, sélectionnez la fonction 'V' sur le sélecteur, connectez les sondes aux bornes appropriées, puis touchez les points de test.

Que faire si l'affichage est flou ou illisible ?

Si l'affichage est flou, vérifiez la connexion de la pile. Une pile faible peut entraîner un affichage incorrect. Remplacez la pile si nécessaire.

Comment mesurer la continuité ?

Pour mesurer la continuité, sélectionnez la fonction 'Buzzer' sur le sélecteur. Connectez les sondes aux deux points que vous souhaitez tester. Si le circuit est fermé, un bip retentira.

Le Testboy TB 317 ne s'allume pas, que faire ?

Vérifiez d'abord la pile. Si la pile est correcte, essayez de réinitialiser l'appareil en retirant et en remettant la pile.

Comment mesurer le courant avec le Testboy TB 317 ?

Pour mesurer le courant, sélectionnez la fonction 'A' sur le sélecteur, débranchez le circuit et connectez les sondes en série avec le circuit testé.

Comment calibrer le Testboy TB 317 ?

Le Testboy TB 317 est pré-calibré en usine. Pour des mesures précises, il est recommandé de le calibrer à intervalles réguliers en utilisant un instrument de référence.

Que faire en cas de surchauffe de l'appareil ?

Si l'appareil surchauffe, éteignez-le immédiatement et laissez-le refroidir. Évitez de l'utiliser dans des conditions de température extrêmes.

Où trouver le manuel d'utilisation du Testboy TB 317 ?

Le manuel d'utilisation est disponible en ligne sur le site du fabricant ou fourni avec l'appareil lors de l'achat.

MODE D'EMPLOI TB 317 Testboy

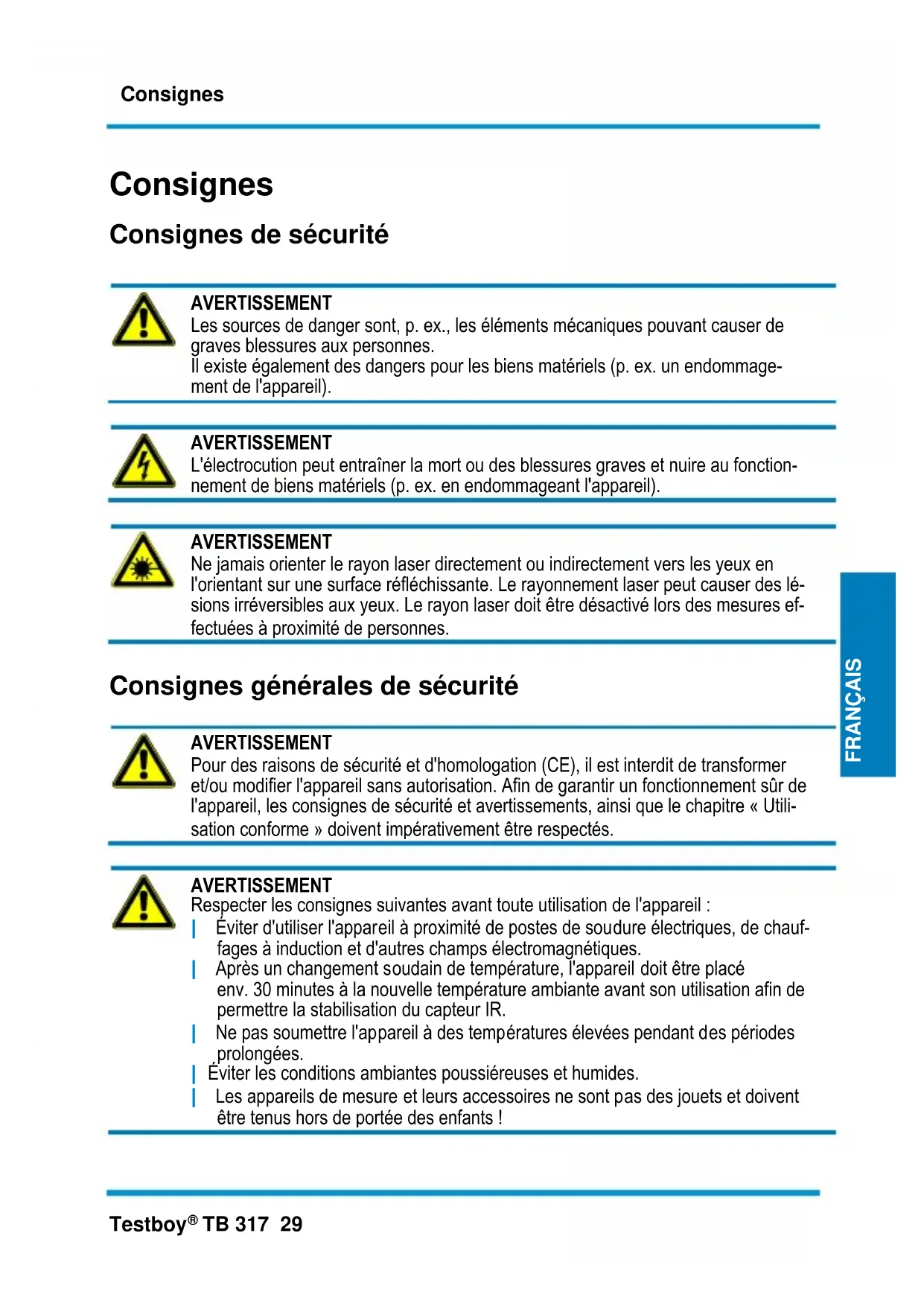

Consignes de sécurité

AVERTISSEMENT

Les sources de danger sont, p. ex., les éléments mécaniques pouvant cause de graves blessures aux personnes.

Il existe également des dangers pour les biens matériels (p. ex. un endommagement de l'appareil).

AVERTISSEMENT

L'électrocution peut entrainer la mort ou des blessures graves et nuire au fonctionnement de biens matériels (p. ex. en endommageant l'appareil).

AVERTISSEMENT

Ne jamais orienter le rayon laser directement ou indirectement vers les yeux en l'orientant sur une surface réfléchissante. Le rayonnement laser peut cause des léssions irréversibles aux yeux. Le rayon laser doit être désactifé lors des mesures effectuees à proximite de personnes.

Consignes générales de sécurité

AVERTISSEMENT

Pour des raisons de sécurité et d'homologation (CE), il est interdit de transformer et/ou modifier l'appareil sans autorisation. Afin de garantir un fonctionnement sur de l'appareil, les consignes de sécurité et avertissements, ainsi que le chapitre « Utilisation conforme » doiventIMPÉRATIVEMENT être respectés.

AVERTISSEMENT

Respecter les consignes suivantes avant toute utilisation de l'appareil :

Éviter d'utiliser l'appareil à proximé de postes de soudure électriques, de chauffages à induction et d'autres champs electromagnétiques.
1Aprés un changement soudain de température, l'appareil doit être place env. 30 minutes à la nouvelle température ambiente avant son utilisation afin de permettre la stabilisation du capteur IR.
Ne pas soumettre l'appareil à des températures élevées pendant des périodes prolongées.
Éviter les conditions ambiantes poussièresuses et humides.
Les apparèils de mesure et leurs accessoires ne sont pas des jouets et doivent être tenus hors de portée des enfants !

Dans les établissements industriels, les règlements de prévention des accidents de l'Association des syndicats professionnels en charge des installations et équipements électriques doivent être respectés.

Respecter les cinq règes de sécurité suivantes :

1 Debrancher l'appareil
2 Empêcher son redémarrage
3 LeMETRE hors tension (la mise hors tension doit etre constatée sur les 2 pôles)
4 Mettre à la terre et court-circuiter
5 Couvrir les éléments sous tension voisins

Utilisation conforme

L'appareil a exclusivement ete concu pour les applications decrites dans le manuel d'utilisation. Toute autre utilisation est interdite et peut etre la cause d'accidents ou de dommages sur l'appareil. Ces applications entrainent I'extinction immediate de la garantie dont beneficie I'utiliser vis-à-vis du fabricant.

Afin de protégger l'appareil contre d'eventuels dommages,steroler les piles en cas de non-utilisation prolongée.

Nous n'endossons aucune responsabilité en cas de dommages matériels ou corporels résultat d'une manipulation inappropriée ou du non-respect des consignes de sécurité. La garantie s'eteint dans de tels cas. Un point d'exclamation dans un triangle renvoie aux consignes de sécurité du present manuel d'utilisation. Lire les instructions dans leur intégrality avant la mise en service. Cet apparéil a fait l'objet d'un contrôle CE et satisfait aux normes pertinentes.

Nous nous réservons le droit de modifier les specifications de cet apparéil sans préavis. © 2022 Testboy GmbH, Allemagne.

Exclusion de responsabilité

La garantie s'eteint en cas de dommages resultant du non-respect du present manuel d'utilisation! Nous n'endossons aucune responsabilité pour les dommages consécutifs en résultat!

Testboy n'assume aucune responsabilité pour les dommages resultant :

du non-respect du present manuel d'utilisation,

de modifications apportées au produit sans l'accord de Testboy,

de l'utilisation de pieces de rechange n'avant pas eté fabriquées ou homologuées par Testboy, de l'influence de l'alcool, de drogues ou de médicaments.

Exactitude du manuel d'utilisation

Ces instructions de service ont ete reigides avec le plus grand soin. Nous n'endossons aucune responsabilitie pour l'exactitude et l'integralite des données, illustrations et schemas qu'elles contiennent. Sous reserve de modifications, d'erreurs d'impression et d'erreurs.

Élimination

Cher client Testboy, en acquérant notre produit, vous avez la possibilité de déposer le produit en fin de vie dans un centre de collecte pour déchets électriques.

La directive WEEE réglemente la reprise et le recyclage des apparêils électriques usages. Les fabricants d'appareils électriques sont tenus de reprene et de recycler gratuitement les apparêils électriques vendus. Les apparêils électriques ne peuvent donc plus être jetés avec les déchets « normaux ». Les apparêils électriques doivent être recyclés et éliminés séparément. Tous les apparêils soumis à cette directive portent ce logo.

Élimination des piles usagées

En tant qu'utilisateur, vous étés légalement (loi allemande sur les piles) tenu de déposer toutes vos piles et batteries usagées dans des centres agréés ; il est interdit de jeter celles-ci dans les ordures menagères !

Les piles et batteries contenant des substances toxiques portent les symboles illustrés ci-contre, indiquant qu'il est interdit de les jeter dans les ordures menagères.

Les symboles des métaux lourds concernés sont :

Cd = Cadmium, Hg = mercury, Pb = plomb.

Vous pouvez ramener Gratisement vos piles et batteries usagées dans un centre de collecte de votre commune ou partout où des piles/batteries sont vendues !

Certificat de qualité

L'ensemble des activités et processus pertinents en matière de qualite effectues au sein de l'entreprise Testboy GmbH est controlé en permanence par un systeme de gestion de la qualite. La société Testboy GmbH confirme ainsi que les équipements de contrôle et instruments utilisés pendant I'etalonnage sont soumis à des contrôles permanents.

Déclaration de conformité

Le produit est conforme avec les dernières directives. Plus d'informations sur www.testboy.de

Utilisation

Introduction

Le Testboy® TB 317 est un multimètre universel. Cet apparéil de mesure respecte les prescriptions de sécurité les plus récentes et garantit un travail sur et fiable. Ce multimètre est une aide utile pour toutes les tâches de mesure standard, tant chez les artisans que dans le secteur industriel ou encore chez les électroniciens. Le multimètre TB 317 convient également parfaitement à l'extérieur grâce à sa classification CAT IV 1000 V.

Mesures de sécurité

Le TB 317 a quitté notre usine dans un parfait état technique de sécurité. Pour le conserver dans cet état, l'utilisateur est tenu de respecter les consignes de sécurité du present mode d'emploi.

Attention!

N'utiliser que les lignes de mesure de sécurité fournies ou des lignes de mesure équivalentes, satisfaisant aux exigences de la même catégorie de mesure.

Pour éviter tout choc électrique, prendre les mesures de précaution requise lorsque des travaux sont effectuels avec des tensions supérieures à 120 V (60 V) CC ou 50 V (25 V) eff. CA. Selon les normes DIN VDE, ces valeurs représentent les limites de tension permettant encore un contact. (Les valeurs entre parenthèses s'appliquent, p.ex., dans le secteur Médical ou agricole.)
Avant chaque mesure, s'assurer que les lignes de mesure et l'appareil de contrôle sont en parfait etat.
Les lignes de mesure et pointes d'essay ne peuvent etre touchees qu'au niveau des poignées prevues a cet effet. Toujours eviter de toucher les pointes d'essay.

L'appareil de contrôle ne peut etre utiliser que dans les etendues de mesure specifiées.

Prudence!

Avant chaque utilisation, le bon fonctionnement de l'appareil doit être vérifié (sur une source de tension connue, p.ex., voir également DIN VDE 0105, Partie 1).

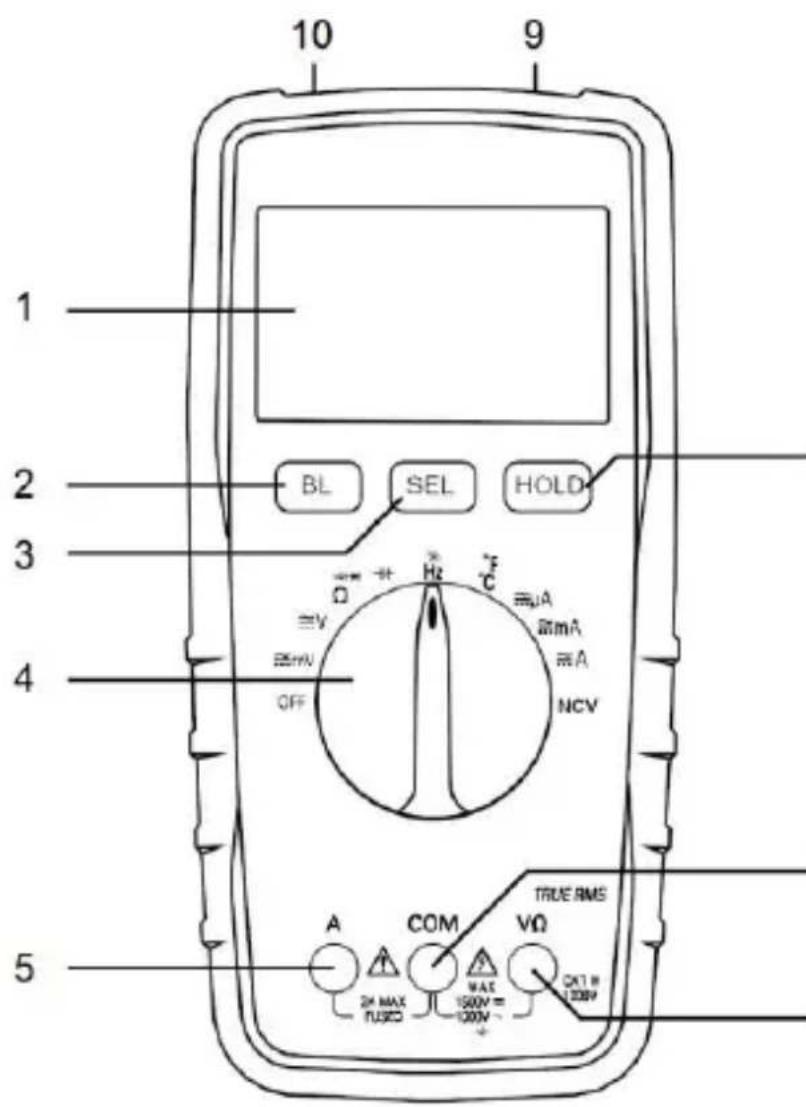

Explication des interrupteurs, boutons et prises

(1) Écran
(2) Bouton BL

Ce bouton active le rétroéclairage / l'éclairage du point de mesure.
(3) Bouton SEL

Ce bouton permet de changer les catégories de l'appareil.
(4) Selecteur de fonction

Allume l'appareil. La fonction de mesure est selectionnée selon la position de l'interrupteur.

(5) Prise de mesure A

Prise de mesure à utiliser pour les mesures de courant.
(6) Prise de mesure V/Ω

Prise de mesure à utiliser pour les mesures de tension / résistance.

(7) Prise COM / de terre
(8) Bouton HOLD

Ce bouton permet d'enregistre la valeur actuellément affichée.

(9) Eclairage du point de mesure
Eclairage du point de mesure sur la face avant de l'appareil permettant de travailler dans les zones sombres.
(10) Capteur NCV

Cette surface détecte les cables sous tension sans contact.

Mesure de la tension continue / V=

Régler la plage souhaitation au moyen du sélecteur. Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « V/Ω ». Raccorder les lignes de mesure à l'objet à contrôle. Consulter les résultats de la mesure à l'écran. La polarité de la tension est également affichée.

Plage de mesure	Résolution	Résistance d'entrée	Protection contre les surtensions	Précision
600 mV	0,1 mV	>1000 MΩ	1500 Vrms	±0,8 % de la plage de mesure + 4 digits
6 V	1 mV
60 V	10 mV	>10 MΩ
600 V	100 mV
1000 V	1 V			±1 % de la plage de mesure + 5 digits

Mesure de la tension alternative / V~

Régler la plage souhaitation au moyen du sélecteur. Appuyer sur le bouton « SEL » et seLECTIONner CA. Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « V/Q ». Raccorder les lignes de mesure à l'objet à contrôle. Consulter les résultats de la mesure à l'écran.

Plage de mesure	Résolution	Résistance d'entrée	Protection contre les surtensions	Precision
600 mV	0,1 mV	>1000 MΩ	1500 Vrms	±0,8 % de la plage de mesure + 5 digits
6 V	1 mV
60 V	10 mV	>10 MΩ
600 V	100 mV
1000 V	1 V			±1,5 % de la plage de mesure + 5 digits

Plage de fréquence : 10 Hz - 1,2 kHz

Mesure du courant continu / A=

Régler la plage souhaitatione au moyen du selecteur. Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « A ». Raccorder les lignes de mesure à l'objet et consulter le résultat de mesure à l'écran. Le sens du courant est également indiqué par le signe.

Plage de mesure	Résolution	Protection contre les surtensions	Précision
600 μA	0,1 μA	200 mA	±1,2 % de la plage de mesure + 3 digits
6000 μA	1 μA	Fusible à réar-mement automatique.
60 mA	10 mA
600 mA	100 μA
10 A	10 mA	10 A/1000 V	±2,0 % de la plage de mesure + 10 digits

Respecter la durée d'allumage maximale dans la plage 10 A!

Mesure du courant alternatif / A~

Régler la plage souhaitation au moyen du sélecteur. Appuyer sur le bouton « SEL » et seLECTIONner CA. Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « A ». Raccorder les lignes de mesure à l'objet et consulter le résultat de mesure à l'écran.

Plage de mesure	Résolution	Protection contre les surtensions	Précision
600 μA	0,1 μA	200 mA	±1,5 % de la plage de mesure + 3 digits
6000 μA	1 μA	Fusible à réar-mement automatique.
60 mA	10 mA
600 mA	100 μA
10 A	10 mA	10 A/1000 V	±3,0 % de la plage de mesure + 10 digits

Plage de fréquence : 10 Hz - 1,2 kHz

Mesure de résistance / Ω

Régler la plage souhaitatione au moyen du selecteur. Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « V/Ω ». Raccorder les lignes de mesure à l'objet et consulter le résultat de mesure à l'écran.

Plage de mesure	Résolution	Précision
600 Ω	0.1 Ω	± 1,2 % + 5 digits
6 KΩ	1 Ω
60 KΩ	10 Ω
600 KΩ	100 Ω
6 MΩ	1 KΩ
60 MΩ	10 KΩ	± 2,0 % + 10 digits

Protection contre les surtensions : 250 V RMS

Tension à vide : 1,2 V

Test des diodes

Régler le sélecteur sur « L→H / H ». Appuyer 2x sur le bouton « SEL ». Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « V/Ω ». Raccorder les lignes de mesure à l'objet à contrôle (linne de mesure rouge = anode, ligne de mesure noire = cathode). La tension directe s'affiche.

Plage de mesure

Résolution

1mV

Affichage

Tension directe de la diode émettrice

Protection contre les surtensions : 250 V RMS

Tension à vide : 1,0 V

Test de continuité

Régler le sélecteur sur « / ». Appuyer sur le bouton « SEL ». Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « V/Ω ». Raccorder les lignes de mesure au circuit à contrôle.

Plage de mesure

Fonction

Le vibreur intégré indique une continuité inférieure à 50 Ω

Tension à vide : 1,0 V

Température

Régler le sélecteur sur « C ». Raccorder une sonde de température de type K (nickel-chrome / nickel) sur les prises « V/Ω » et « COM ». Consulter les résultats de la mesure à l'écran.

Plage de mesure	Résolution	Precision
-20 à 0 °C	1 °C	± 2 % + 3 digits
0 à 400 °C		± 1 % + 2 digits
400 à 1000 °C		± 2 % + 2 digits
-4 à 32 °F	1 °F	± 2 % + 6 digits
32 à 752 °F		± 1 % + 4 digits
752 à 1832 °F		± 2 % + 4 digits

Mesure de capacité / F

Régler le/selecteur sur « -1← ». Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « V/Ω ». Raccorder les lignes de mesure au circuit à contrôler et consulter le résultat de mesure à l'écran.

Plage de mesure	Résolution	Précision
60 nF	10 pF	± 4 % + 3 digits
600 nF	100 pF
6 μF	1 nF
60 μF	10 nF
600 μF	100 nF
6 mF	1 μF
60 mF	10 μF

Décharger les condensateurs avant chaque mesure.

Fréquence

Régler le/selecteur sur « Hz ». Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « V/Ω ». Raccorder les lignes de mesure au circuit à contrôler et consulter le résultat de mesure à l'écran.

Plage de mesure	Résolution	Précision
10 Hz	0,001 Hz	± 1 % + 5 digits
100 Hz	0,01 kHz
1 kHz	0,1 Hz
10 kHz	1 Hz
100 kHz	10 Hz
1 MHz	100 Hz
10 MHz	1 kHz

Protection contre les surtensions : 250 V RMS

Facteur de cycle

Régler le/selecteur sur « %Hz ». Appuyer sur le bouton « SEL ». Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « V/Ω ». Raccorder les lignes de mesure au circuit à contrôle et consulter le résultat de mesure à l'écran.

Plage de mesure	Résolution	Précision
0 - 99 %	0,1 %	± 3 % + 2 digits

Protection contre les surtensions : 250 V RMS

Arrêt automatique

L'appareil s'éteint automatiquement après env. 15 minutes (APO). Un appui long sur le bouton « HOLD » pendant l'allumage active la fonction d'arrêt automatique. Un appui long sur le bouton « SEL » pendant l'allumage désactive la fonction d'arrêt automatique.

Retroéclairage

Un appui sur le bouton « BL » active le rétroéclairage.

L'éclairage s'eteint automatiquement après env. 15 secondes. Si le bouton reste enforcé plus longtemps, l'éclairage du point de mesure s'allume.

Fonction d'enregistrement (HOLD)

Il arrive que l'écran ne soit pas facile à dire dans des positions de mesure infortables.

Un appui sur le bouton « HOLD » permet de geler la valeur de mesure actuelle qui peut alors etre lue lorsque les conditions sont plus favorables.

Un nouvel appui sur le bouton « HOLD » vous permet de revenir au mode de mesure normal.

True RMS

En cas de mesures d'ondes non sinusoidales, les erreurs de mesure pouvant survenir lors de l'utilisation de la fonction « True RMS » sont inférieures à celles des procédés de mesure traditionnels.

Les signaux sinusoidaux ou non peuvent etre mesures précisement grace à la fonction « True RMS »

Entretien

S'il est utilisé conformément aux instructions de service, l'appareil ne requiert aucun entretien particulier.

Nettoyage

Si l'appareil est sali lors de son utilisation quotidienne, il peut etre nettoyé avec un chiffon humide et un peu de détergent menager doux. Ne jamais utiliser de produits agressifs ou solvants pour le nettoyage.

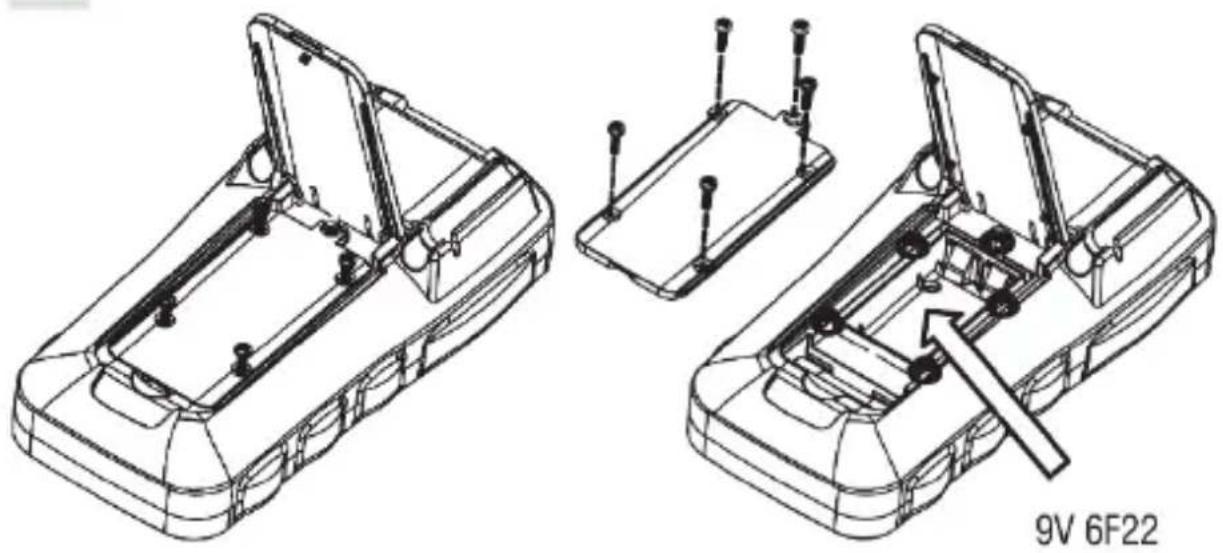

Remplacement des piles

Remplacer immédiatement les piles lorsque le symbole des piles apparaît à l'écran.

Débrancher les lignes de mesure de l'appareil avant le remplacement des piles !

Au dos de l'appareil, retirer les vis, ouvrir le compartment a piles et retirer la pile dechargee.

Mettre de nouvelles piles en place (1 x 9V bloc). Mettre le couvercle du compartment à piles en place et le visser.

Utiliser exclusivement les piles indiquées!

Les piles ne peuvent pas etre jetées dans les ordures menagères ! Respecter les prescriptions legales pour l'élimination !

Remplacement des fusibles

Retirer les vis se trouvant au dos de l'appareil, ouvrir le compartment à piles,sterol la poche holster, les vis du boitier et le fusible. Mettre un nouveau fusible (F 10A) en place. Reassembler l'appareil dans I'ordre inverse et serrer les vis.

Utiliser exclusivement les fusibles indiqués!

Les catégories de mesure suivantes sont définies dans la norme EN 61010-1 :

Catégorie de mesure CAT II

Mesures réalisées sur les circuits électriques raccordés directement au réseau via une fiche, pour un usage menager, dans les bureaux et laboratoires.

Catégorie de mesure CAT III

Mesures réalisées au niveau des installations électriques interieures : consommateurs stationnaires, raccordement répartiteur, appareils encastrés dans le répartiteur.

Catégorie de mesure CAT IV

Mesures réalisées à la source de l'installation basse tension : compteur, protection primaire contre les surintensités, raccordement principal

techniques

Mesure de la tension continue	0 V ~ 1000 V
Mesure de la tension alternative	0 V ~ 1000 V
Mesure du courant continu	0 A ~ 10 A
Mesure du boutant alternatif	0 A ~ 10 A
Mesure de résistance	0 Ω ~ 60 MΩ
Contrôle de continuité	0 Ω ~ 50 Ω
Mesure de la température	-200 °C ~ 1300 °C -328 °F ~ 2372 °F
Mesure de fréquence	10 Hz ~ 10 MHz
Fusibles	Fusible à réarmement automatique F 200 mA (sans maintenance) et F 10 A (10,3 x 38 mm)
Affichage de la polarité	Automatique
Indicateur de dépassement	« OL » est affchéé
Catégorieie de surtension	CAT IV 1000 V
Alimentation en courant	1 x Bloc 9 V
Température de service	0°C à 40°C
Température de stockage	-10°C à 50°C
Dimensions	193 x 95 x 57 mm
Poids	500 g avec piles

Avisos

Medicina de capacité / F
