Technische specificaties	Digitale multimeter Testboy TB 317, meting van AC/DC spanning, AC/DC stroom, weerstand, continueeteit, diode.
Meetbereik spanning	0-600V AC/DC
Meetbereik stroom	0-10A AC/DC
Meetbereik weerstand	0-20M9
Extra functies	Frequentiemeting, continue4tittest met geluidssignaal, diodetest.
Display	LCD-scherm met achtergrondverlichting.
Gebruik	Ideaal voor elektriciens, technici en doe-het-zelvers voor nauwkeurige elektrische metingen.
Onderhoud	Controleer regelmatig de staat van de sondes en vervang de batterijen wanneer het display zwak wordt.
Veiligheid	Voldoet aan CE-veiligheidsnormen, bescherming tegen overbelasting, niet gebruiken in vochtige omgevingen.
Algemene informatie	Compact en licht, geleverd met testsondes, 2 jaar fabrieksgarantie.

Veelgestelde vragen - TB 317 Testboy

Hoe zet ik de Testboy TB 317 aan?

Om de Testboy TB 317 aan te zetten, drukt u op de knop 'ON\/OFF' aan de zijkant van het apparaat.

Hoe vervang ik de batterij van de Testboy TB 317?

Om de batterij te vervangen, verwijdert u het batterijdeksel aan de achterkant van het apparaat en vervangt u de oude batterij door een nieuwe 9V-batterij.

Hoe meet ik spanning?

Om spanning te meten, selecteert u de functie 'V' op de schakelaar, sluit u de sondes aan op de juiste aansluitingen en raakt u de testpunten aan.

Wat te doen als het display wazig of onleesbaar is?

Als het display wazig is, controleer dan de batterijverbinding. Een zwakke batterij kan een onjuist display veroorzaken. Vervang de batterij indien nodig.

Hoe meet ik continue4teit?

Om continue4teit te meten, selecteert u de functie 'Buzzer' op de schakelaar. Sluit de sondes aan op de twee punten die u wilt testen. Als de kring gesloten is, klinkt er een pieptoon.

De Testboy TB 317 gaat niet aan, wat nu?

Controleer eerst de batterij. Als de batterij in orde is, probeer dan het apparaat te resetten door de batterij te verwijderen en opnieuw te plaatsen.

Hoe meet ik stroom met de Testboy TB 317?

Om stroom te meten, selecteert u de functie 'A' op de schakelaar, koppelt u de kring los en sluit u de sondes in serie aan met de te testen kring.

Hoe kalibreer ik de Testboy TB 317?

De Testboy TB 317 is fabrieksmatig voorgekalibreerd. Voor nauwkeurige metingen wordt aanbevolen om het apparaat regelmatig te kalibreren met een referentie-instrument.

Wat te doen bij oververhitting van het apparaat?

Als het apparaat oververhit raakt, zet het dan onmiddellijk uit en laat het afkoelen. Vermijd gebruik onder extreme temperatuurvoorwaarden.

Waar vind ik de gebruiksaanwijzing van de Testboy TB 317?

De gebruiksaanwijzing is online beschikbaar op de website van de fabrikant of wordt meegeleverd met het apparaat bij aankoop.

GEBRUIKSAANWIJZING TB 317 Testboy

Bedieningshandleiding

Hinweise

Sicherheitshinweise

WARNING

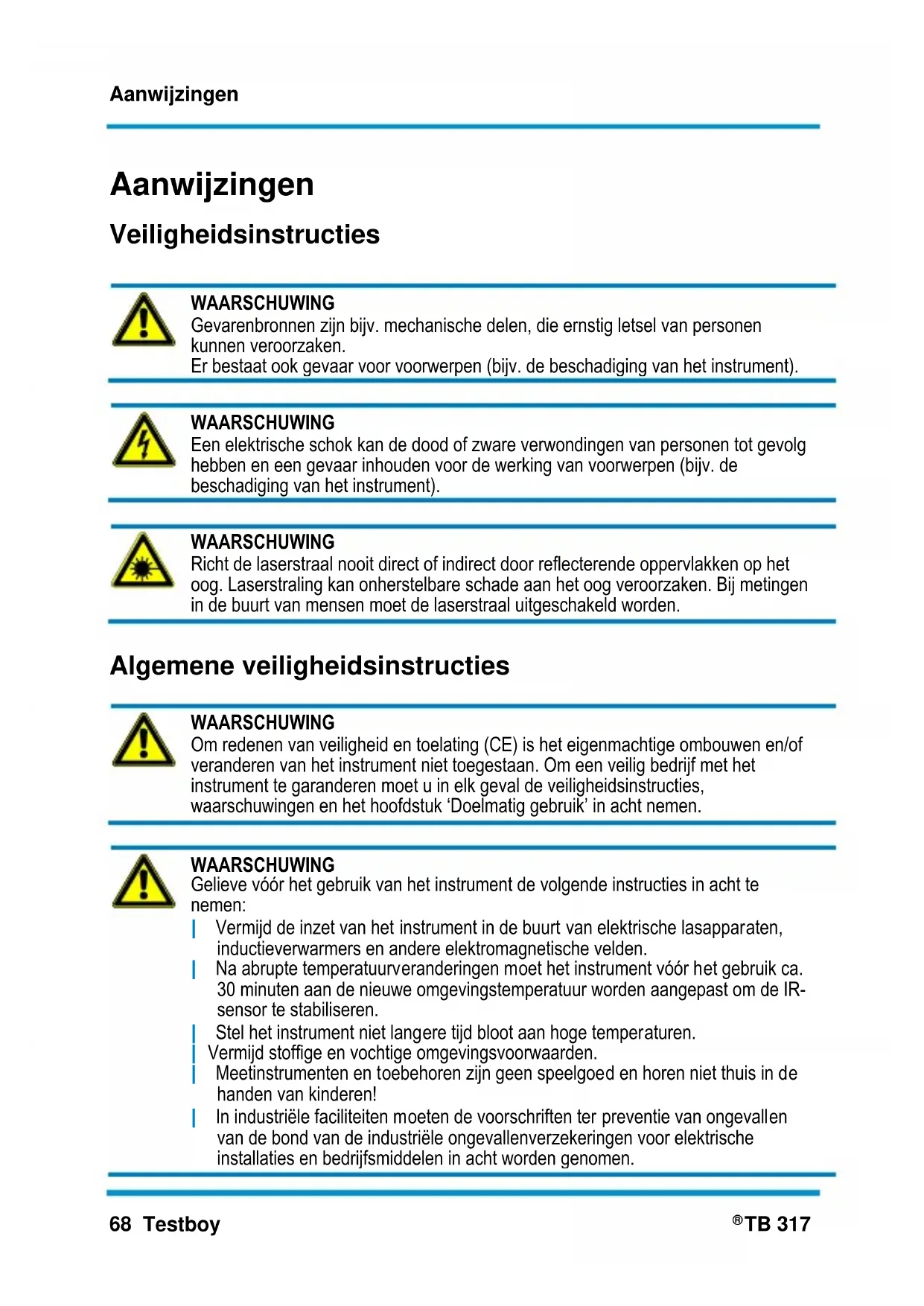

Veiligheidsinstructies

WAARSCHUWING

Gevarenbronnen zijn bijv. Mechanische delen, die ernstig letsel van Personen können veroorzaken.

Er bestaat ook gevaar voor voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING

Een elektrische schok kan de dood of zware verwondingen van personen tot gevolg hebben en een gevaar inhouden voor de werkig van voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING

Richt de laserstraal nooit direct of indirect door reflecterende oppervlakken op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de buurt van mensen要去 de laserstraal uitgeschakeld worden.

Algemene veiligheidsinstructies

WAARSCHUWING

Om redenen van veriligheid en toelating (CE) is het eigenmachtige ombouwen en/of veranderen van het instrument Niet toegestaan. Om een verilig bedrijf met het instrument te garanderen moet u in elk geval de veriligheidsinstructies, waarschuwingen en het hoofdstuk 'Doelmatig gebruik' in acht nemen.

WAARSCHUWING

Gelieve vór het gebruik van het instrument de volgende instructies in acht te nemen:

Vermijd de inzet van het instrument in de buurt van elektrische lasapparaten, inductieverwarmers en andere elektromagnetische velden.
Na abrupte temperatuurveranderingen moet het instrument voor het gebruik ca. 30 minutes aan de neue omgevingstemperatuur worden aangepast om de IR-sensor te stabiliseren.
Stel het instrument Niet langere tijd bloot aan hoge temperaturen. Vermijd stoffige en vochtige omgevingsvoorwaarden.
Meetinstrumenten en toebehoren zijn geen spelgoed en horen nicht thus in de handen van kinderen!
In industrielle faciliteiten moeten de voorschriften terpreventie van ongevallen van de bond van de industrielle ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen in acht worden genomen.

Gelieve de vijf veiligheidsregels in acht te nemen:

1 Vrijschakelen
2 Beveiligen gegen opniew inschakelen
3 Spanningsvrijheid vaststellen (spanningsvrijheid moet 2-polig worden vastgesteld)
4 Aarden en kortsluiten
5 Naburige onder spanning staande delen afdekken

Doelmatig gebruik

Het instrument is alleen bedoeld voor de in de bedieningshandleiding beschreiben toepassingen. Een ander gebruik is Niet toegelaten en kan ongevalten of onherstelbare beschadiging van het instrument tot gevolg hebben. Deze toepassingen hebben tot gevolg dat elkrecht op garantie en schadevergoeding van de bediener jegens de fabrikant onmiddelijkkomt te verrallen.

Verwijder de batterijen om het instrument bij longer nicht-getruik gegen beschadiging te beschermen.

Bij materièle schade of persoonlijke verwondingen als gevolg van ondeskundige hantering of Niet-inachtneming van de veiligheidsinstructies aanvaarden wij geen aansprakelijkheid. In zulke gevallen komt elkrecht op garantie te verrallen. Een uitroepteken in de driehoek verwijstaarveiligheidsinstructies in bedieningshandleiding. Lees voor inbedrijfstelling de handleiding helemaal door. Dit instrument is CE-gekeurd en voldoet derhalve aan de vereiste richtlijnen.

Rechten voorbehonden om de specificaties zonder voorafgaande aankondiging te wijzigen © 2022 Testboy GmbH, Duitsland.

Uitsluiting van aansprakelijkheid

Bij schade als gevolg van Niet-inachtneming van deze handleiding komt hetrecht op garantie te verrallen! Voor indirecte schade als gevolg waarvan aanvaarden wij geen aansprakelijkheid!

Testboy is nicht aansprakelijk voor schade ontstaan als gevolg van

niet in acheit nemen van de handleiding,

door Testboy nicht geauthoriseerde veranderingen aan het product of

door Testboy Niet gefabricriceerde of Niet vrijgeveen onderdelen

invloed van alcohol-, verdovende middelen of medicamenten.

Juistheid van de bedieningshandleiding

Deze bedieningshandleiding ward uiterst zorgvuldig opgesteld. De juistheid en volledigkeit van de gegevens, afbeeldenen en tekeningen worden nicht gegardeerd. Wijzigingen, drukfouten en vergissingen voorbehonden.

Verwerking

Geachte Testboy klant, met de aankoop van ons product heeft u de möglichkheid om het instrument na afloop van zijn levensduur in te leveren op inzamelpunten voor elektrisch schroot.

De WEEE regelt de terugname en de recyclage van afgedankte elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, gratis terug te nemen en te recyclen. Elektrische apparatenmonary dan Niet meer in de 'normale' afvalstromen worden gebracht. Elektrische apparaten要去 apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlij vallen zichن gekenmerkt met dit logo.

Afvoer van gebruekte batterijen/accu's

U als eindverbruiker bent wettelijk (Wet op batterijen) verplicht om alle gebruikte batterijen en accu's in te leveren; afvoeren via het huisvuil is verboden!

Batterijen/accu's die schadelijke stoffen bevatten zichn gekenmerkt met de symbolen hiernaast, die wijzen op het verbod van afvoeren via het huisvuil.

De benamingen voor de doorslaggebende zware metalen zijn:

Cd = cadmium, Hg = kwiksilver, Pb = lood.

Uw verbruike batterijen/accu's cunt u kosteloos inleveren bij de inzamelpunten van uw gemeente, of overal waar batterijen/accu's worden verkocht!

Kwaliteitscertificaat

Alle binnen Testboy GmbH uitgevoerde kwaliteitselevante handelingen en processen worden permanent bewaakt door een kwaliteitsmanagementsystem. Testboy GmbH bevestigt verder dat deijdens de kalibratie gebruikte testinrichtingen en instrumenten worden onderworpen aan een permanente bewaking van de beproevingsmiddelen.

Conformiteitsverklaring

Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.de

Bediening

Inleiding

De Testboy® TB 317 is een universeel te gebruiken multimeter. Het meetinstrument worden vervaardigd volgens de新模式veiligheidsvoorschriften en garandeert veilig en betrouwbaar werken. De multimeter is in ambachtelijk of industrielle omgevingen en voor de elektricien een waardevolle hulp bij alle standarde meettaken. Ook voor buiten is de TB 317 multimeter dankzijংxCAT IV 1000V classificatie bijzonder goed geschikt.

Veiligheidsmaatregelen

De TB 317 heeft de fabriek in veiligheidstechnisch fouloze toestand verlaten. Om denen toestand te behouden要去 de gebruiker de veiligheidsinstrumentes in denen handleiding in acht nemen.

Opgelet!

Gebruik alleen de meegeleverde veiligheidsmeetleidingen of equivalente meetleidingen, die voldoen aan bezelfde meetcategorie.

Om een elektrische schok te vermijden要去en de voorzorgsmaatregelen in acheit worden genomen, indien er met spanningen groter dan 120V (60 V) DC of 50 V (25 V) eff. AC wordt gewerkt. Deze waarden stellen volgens DIN VDE de grenzen van de nog aanraakbare spanningen voor. (Waardenussen haakjes gelden voor bijv. medische of agragrische omgevingen.)
Vergewis u er vór elke meting van dat demeetleidingen en het testinstrument in fouloze toestand+zijn.
De meetleidingen en teststaven mogen alleen worden vastgepakt aan de daartoe voorziene handvatten. Het aanraken van de meetstaven要去onder alle omstandigheden worden vermeden.

Het testinstrument mag alleen worden ingezet binnen de gespecificeerde meetbereiken.

Voorzichtig!

Vóró elk gelebruik moet worden gecontroleerd of het instrument fouloos functioneert (bijv. aan een bekende spanningsbron, zich ook DIN VDE 0105,.Deel 1).

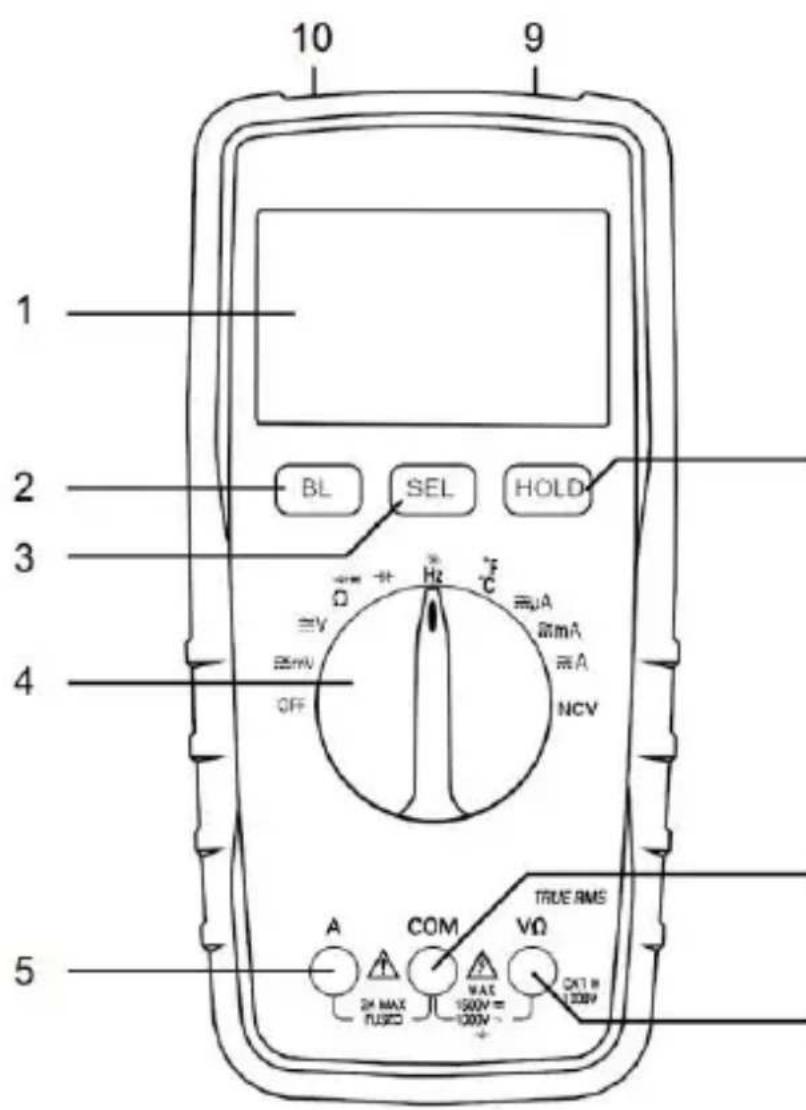

Verklaring van schakelaars, knoppen en bussen

(1) Display
(2) BL toets

Bij activering van de toets wordt de verlichting van de awhilegrond/meetpunten ingeschakeld.
(3) SEL toets

Met deze toets kan het instrument omschakelen:tussen categorieen.
(4) Keuzeschakelaar meetfunctie

Schakelt het instrument in. Meetfunctie worden geselecteerd al naargelang schakelaarstand.
(5) Meetbus A

Te gebruiken meetbus voor stroommetingen.
(6) Meetbus V/Ω
Te gebruiken meetbus voor spannings-/weerstandsmetingen.
(7) COM/Massabus
(8) HOLD toets

Met deze toets kan de momenteel weergegeven waarde worden opgeslagen.
(9) Verlichting vanmeetpunten

Aan de voorzijde
aangebrachte verlichting van
meetpunten om te werken op
donkereplaatsen.
(10) NCV sensor

Dit vlak herkent spanningvoerende leidingen contactloos.

Gelijkspanningsmeting / V=

Met de keuzeschakelaar het juiste bereik instellen. De Zwartemeetleiding verbinden met de 'COM'-bus en de rode meetleiding met de V / bus. Meetledingen verbinden met het te testen deel. Meetresultaat aflezen van het display. De polariteit van de spanning worden eveneens weergegeven.

Meetbereik	Resolutie	Ingangs- wearsstand	Overspannings- beveiliging	Nauwkeurigheid
600 mV	0,1 mV	>1000 MΩ	1500 Vrms	±0,8 % van hetmeetbereik + 4 digit
6 V	1 mV
60 V	10 mV	>10 MΩ
600 V	100 mV
1000 V	1 V			±1 % van hetmeetbereik + 5 digit

Wisselspanningsmeting / V~

Met de keuzeschakelaar het juiste bereik instellen. 'SEL'-knop activeren en AC selecteren. De Zwarte meetleiding verbinden met de 'COM'-bus en de rode meetleiding met de V / bus. Meetleidingen verbinden met het te testen deel. Meetresultaat aflezen van het display.

Meetbereik	Resolutie	Ingangs-ceedstand	Overspannings-beveiliging	Nauwkeurigheid
600 mV	0,1 mV	>1000 MΩ	1500 Vrms	±0,8 % van hetmeetbereik + 5 digit
6 V	1 mV
60 V	10 mV	>10 MΩ
600 V	100 mV
1000 V	1 V			±1,5 % van hetmeetbereik + 5 digit

Gelijkstroommeting / A=

Met de keuzeschakelaar het juiste bereik instellen. De zwartemeetleiding verbinden met de 'COM'-bus en de rode meetleiding met de 'A'-bus. Demeetleidingen verbinden met het te testen deel en het meetresultaat aflezen van het display. De stroomrichting worden door voortekens eveneens aangegeven.

Meetbereik	Resolutie	Overspanningsbeveiligung	Nauwkeurigheid
600 μA	0,1 μA	200 mA	±1,2 % van het meetbereik
6000 μA	1 μA	zichzelf	+ 3 digit
60 mA	10 mA	terugstellende zekering
600 mA	100 μA
10 A	10 mA	10 A/1000 V	±2,0 % van het meetbereik
			+ 10 digit

In het 10 A-bereik maximale inschakelduur in acht nemen!

Wisselstroommeting / A~

Met de keuzeschakelaar het juiste bereik instellen. 'SEL'-knop activeren en AC selecteren. De zwarte/meetleiding verbinden met de 'COM'-bus en de rode meetleiding met de 'A'-bus. De meetledingen verbinden met het te testen deel en het meetresultaat aflezen van het display.

Meetbereik	Resolutie	Overspanningsbeveiliging	Nauwkeurigheid
600 μA	0,1 μA	200 mA	±1,5 % van het meetbereik
6000 μA	1 μA	zichzelf	+ 3 digit
60 mA	10 mA	terugstellende zekering
600 mA	100 μA
10 A	10 mA	10 A/1000 V	±3,0 % van het meetbereik + 10 digit

Frequeniebereik: 10 Hz - 1,2 kHz

Weerstandsmeting /

Met de keuzeschakelaar het juiste bereik instellen. De zwartemeetleiding verbinden met de 'COM'-bus en de rode meetleiding met de V / bus. Meetleidingen verbinden met het te testen deel en het meetresultaat aflezen van het display.

Meetbereik	Resolutie	Nauwkeurigheid
600 Ω	0.1Ω	±1,2 % + 5 digit
6 KΩ	1 Ω
60 KΩ	10Ω
600 KΩ	100 Ω
6 MΩ	1 KΩ
60 MΩ	10 KΩ	±2,0 % + 10 digit

Overspanningsbeveiliging: 250 V RMS

Nullastspanning: 1,2 V

Diodetest

De keuzeschakelaar instellen op / . 'SEL' knop 2x activeren. De Zwarte meetleiding verbinden met de 'COM'-bus en de rodemeetleiding met de V / bus. Meetledingen verbinden met het te testen deel (rode meetleiding = anode, zwarte meetleiding = kathode). De voorwaartse spanning worden weergegeven.

Meetbereik

Resolutie

1mV

Indicatie

Voorwaartse spanning

Overspanningsbeveiliging: 250 V RMS

Nullastspanning: 1,0 V

Doorgangstest

De keuzeschakelaar instellen op 12 + 12 / 0. 'SEL'-knop activeren. De Zwarte meetleiding verbinden met de COM'-bus en de rode meetleiding met de V/Ω' bus.

Meetleidingen verbinden met de te testen kring.

Meetbereik

Functie

De geintegreerde zoemer meldt doorgang onder 50

Nullastpanning: 1,0 V

Temperatuur

De keuzeschakelaar instellen op '°C'. Sluit een type-K temperatuurvoeler (nikkelchroom / nikkel) aan op de bussen 'V/Ω' en 'COM'. Meetresultaat aflezen van het display.

Meetbereik	Resolutie	Nauwkeurigheid
-20 tot 0 °C		±2 % + 3 digit
0 tot 400 °C	1 °C	±1 % + 2 digit
400 tot 1000 °C		±2 % + 2 digit
-4 tot 32 °F		±2 % + 6 digit
32 tot 752 °F	1 °F	±1 % + 4 digit
752 tot 1832 °F		±2 % + 4 digit

Capaciteitsmeting / F

De keuzeschakelaar instellen op -1 . De Zwarte meetleiding verbinden met de COM'-bus en de rode meetleiding met de V/Ω' bus. Meetledingen verbinden met de te testen kring en het meetresultaat aflezen van het display.

Meetbereik	Resolutie	Nauwkeurigheid
60 nF	10 pF	± 4 % + 3 digit
600 nF	100 pF
6 μF	1 nF
60 μF	10 nF
600 μF	100 nF
6 mF	1 μF
60 mF	10 μF

De condensatoren voor elke meting ontladen.

Frequentie

De keuzeschakelaar instellen op Hz^ . De Zwartemeetleiding verbinden met de 'COM'bus en de rode meetleiding met de V / bus. Meetledingen verbinden met de te testen kring en het meetresultaat aflezen van het display.

Meetbereik	Resolutie	Nauwkeurigheid
10 Hz	0,001 Hz	±1 % + 5 digit
100 Hz	0,01 kHz
1 kHz	0,1 Hz
10 kHz	1 Hz
100 kHz	10 Hz
1 MHz	100 Hz
10 MHz	1 kHz

Overspanningsbeveiliging: 250 V RMS

Tastgraad

De keuzeschakelaar instellen op % Hz^ . 'SEL'-knop activeren. De Zwartemeetleiding verbinden met de 'COM'-bus en de rode meetleiding met de V / bus. Meetleidingen verbinden met de te testen kring en het meetresultaat aflezen van het display.

Meetbereik	Resolutie	Nauwkeurigheid
0 – 99 %	0,1 %	±3 % + 2 digit

Overspanningsbeveiliging: 250 V RMS

Automatische uitschakeling

Na ca. 15 minuten schakelt het instrument uit (APO). Door de 'HOLD'-toetsijdens het inschaken langer in te drukken wordt de Auto Power Off functie ingeschakeld. Als de toets 'SEL'ijdens het inschaken langer wordt ingedrukt, dan wordt de Auto Power Off functieuitgeschakeld.

Achtergrundverlichting

Door op de 'BL'-toets te drukken worden de achtergrundverlichting ingeschakeld. Na ca. 15 seconden schakelt de verlichting zich automatisch uit. Als de toets langer worden ingedrukt, dan worden de verlichting van meetpunten ingeschakeld.

Opslagfunctie (HOLD)

Op moeilijke meetposities kan het display eventueel nicht correct worden afgelezen. Door op de 'HOLD'-toets te drukken worden de actuèle meetwaarde bevroren en kan dan gemakkelijk worden afgelezen. Door opnieuw op de 'HOLD'-toets te drukken keert u terug maar het normale meetbedrijf.

True RMS

Bij de meting van Niet-sinusvormige golfvormen treden bij gebruik van de True RMS functie geringere meetfouten op, zoals bij het gebruik van traditionele meetprocedures. Sinusvormige en Niet-sinusvormige signalen können met de True RMS functie exact worden gemeten.

Onderhoud

Het instrument vergt bij bedrivf conform de handleiding geen bijzonder onderhoud.

Reiniging

Als het instrument door het dagelijk gebruik vuil is geworden, dan kan het met een vochtige doek en wat mild huishoudelijk reinigingsmiddel worden schoongemaakt. Nooit scherpe reinigingsmiddelen of oplosmiddelen gebruiken voor de reiniging.

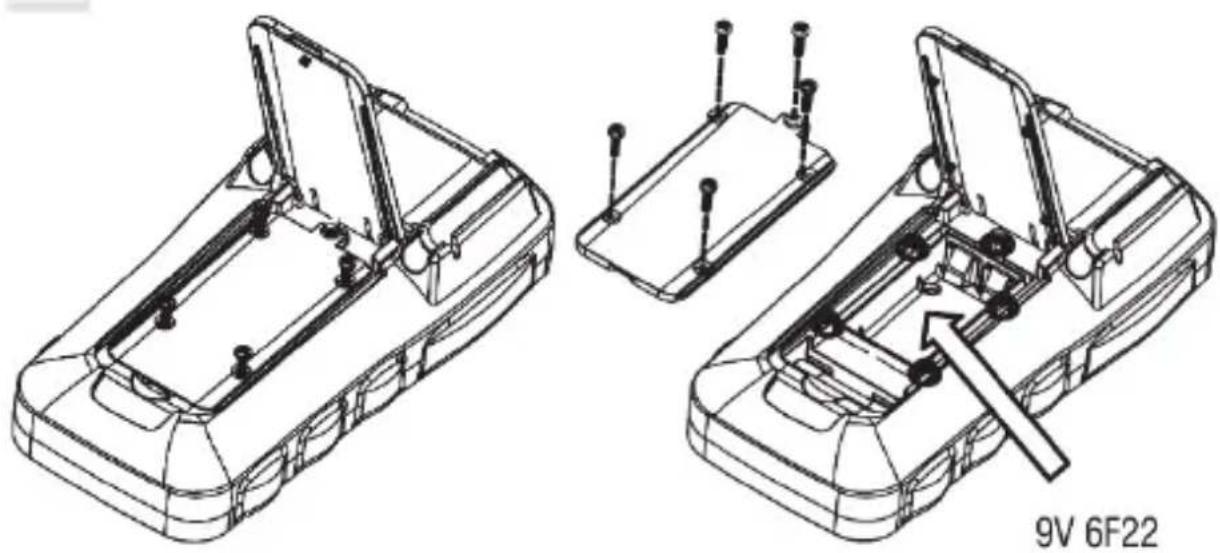

Batterijen verrangen

De batterijen要去en verrangen worden als het batterijsymbol het display verschijnt. Voor de batterijvervanging要去en demeetleidingen van het instrument zichen geschaden! Schroeven aan de achterkant verwijderen, batterijvak openen en ontladen batterij eruit nemen. Nieuwe batterijen (1× 9V blok) erinplaatsen. Deksel van het batterijvak erop zetten endichtschroeven.

Gebruik alleen de vermelde batterijen!

Batterijen horen nicht bij het huisvuil! Neem de wettelijkke verwerkingsvoorschriften in acht!

Vervanging van de zekering

Schroeven aan de achterkant verwijdenen, batterijvak openen, holster verwijderen, schroeven van de behuizing en zekering eruit nemen. Nieuwe zekering (F 10A) erin zetten. In omgekeerde volgorde weeer ineenzetten en dichtschroeven.

Gebruik alleen de vermelde zekeringen!

Volgens de norm EN 61010-1 worden de volgende meetcategorieën gedefinieree:

Meetcategorie CAT II

Metingen aan stroomkringen die elektrisch direct met het net zich verbonden, via stekkers in huis, kantoor en laboratorium.

Meetcategorie CAT III

Metingen aan de installmentie van gebouwen: stationaire verbruikers, verdelaansluiting, apparaten vast aan de verdeler.

Meetcategorie CAT IV

Metingen aan de bron van de laagspanningsinstallatie: tellers, primaire overspanningsbeveiliging, hoofdaansluiting.

Technische gegevens

Gelijkspanningsmeting	0 V ~ 1000 V
Wisselspanningsmeting	0 V ~ 1000 V
Gelijkstroommeting	0 A ~ 10 A
Wisselstroommeting	0 A ~ 10 A
Weerstandsmeting	0 Ω ~ 60 MΩ
Continuiteitiscontrole	0 Ω ~ 50 Ω
Temperatuurmeting	-200 °C ~ 1300 °C -328 °F ~ 2372 °F
Frequentiemeting	10 Hz ~10 MHz
Zekeringen	F 200 mA zichzelf terugstellend (onderhoudsvrij) en F 10 A (10,3 x 38 mm)
Polariteitsindicatie	automatisch
Overloopindicatie	'OL' worden aangegeven
Overspanningscategorie	CAT IV 1000 V
Voeding	1 x 9 V bloc
Bedrijfstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	-10 °C tot 50 °C
Afmetingen	193 x 95 x 57 mm
Gewicht	500 g incl. batterij
