T300 Ferrari Alcantara Edition - Manette THRUSTMASTER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Volant à retour de force, diamètre de 30 cm, revêtement en Alcantara, base en métal, moteur brushless
Compatibilité	Compatible avec PlayStation 4, PlayStation 5 et PC
Utilisation	Idéal pour les simulateurs de course, réglages personnalisables via le logiciel Thrustmaster
Maintenance	Nettoyer régulièrement le volant avec un chiffon doux, éviter l'exposition à des températures extrêmes
Sécurité	Ne pas utiliser dans des environnements humides, vérifier les câbles avant chaque utilisation
Informations générales	Poids : 3,5 kg, dimensions : 30 x 30 x 30 cm, garantie de 2 ans

FOIRE AUX QUESTIONS - T300 Ferrari Alcantara Edition THRUSTMASTER

Comment installer le THRUSTMASTER T300 Ferrari Alcantara Edition sur mon PC ?

Pour installer le THRUSTMASTER T300, branchez le volant à un port USB de votre PC. Ensuite, téléchargez et installez les derniers pilotes disponibles sur le site officiel de Thrustmaster.

Le volant ne répond pas lors de l'utilisation, que faire ?

Assurez-vous que le volant est correctement connecté et que les pilotes sont installés. Vérifiez également les paramètres du jeu pour vous assurer que le volant est sélectionné comme périphérique d'entrée.

Comment calibrer mon THRUSTMASTER T300 ?

Pour calibrer le volant, accédez au panneau de configuration de votre PC, puis à 'Périphériques et imprimantes'. Faites un clic droit sur le volant et sélectionnez 'Paramètres de calibrage' pour suivre les instructions.

Le retour de force ne fonctionne pas, que dois-je vérifier ?

Vérifiez que l'option de retour de force est activée dans les paramètres du jeu. Assurez-vous également que les pilotes du volant sont à jour et que le volant est correctement configuré.

Comment changer les boutons de fonction sur le volant ?

Vous pouvez personnaliser les boutons de fonction via le logiciel de configuration de Thrustmaster, disponible sur leur site. Connectez le volant, ouvrez le logiciel et suivez les instructions pour remapper les boutons.

Mon volant vibre excessivement ou pas assez, que faire ?

Ajustez les paramètres de retour de force dans le logiciel de configuration ou dans les paramètres du jeu pour régler l'intensité de la vibration selon vos préférences.

Le volant fait un bruit étrange, est-ce normal ?

Un bruit léger est normal lors du fonctionnement, mais si le bruit est excessif ou anormal, vérifiez les connexions et assurez-vous qu'aucun objet n'entrave le mouvement du volant. Si le problème persiste, contactez le support technique de Thrustmaster.

Puis-je utiliser le THRUSTMASTER T300 avec des consoles de jeux ?

Oui, le THRUSTMASTER T300 Ferrari Alcantara Edition est compatible avec PlayStation et PC. Assurez-vous de le configurer correctement en fonction de la plateforme que vous utilisez.

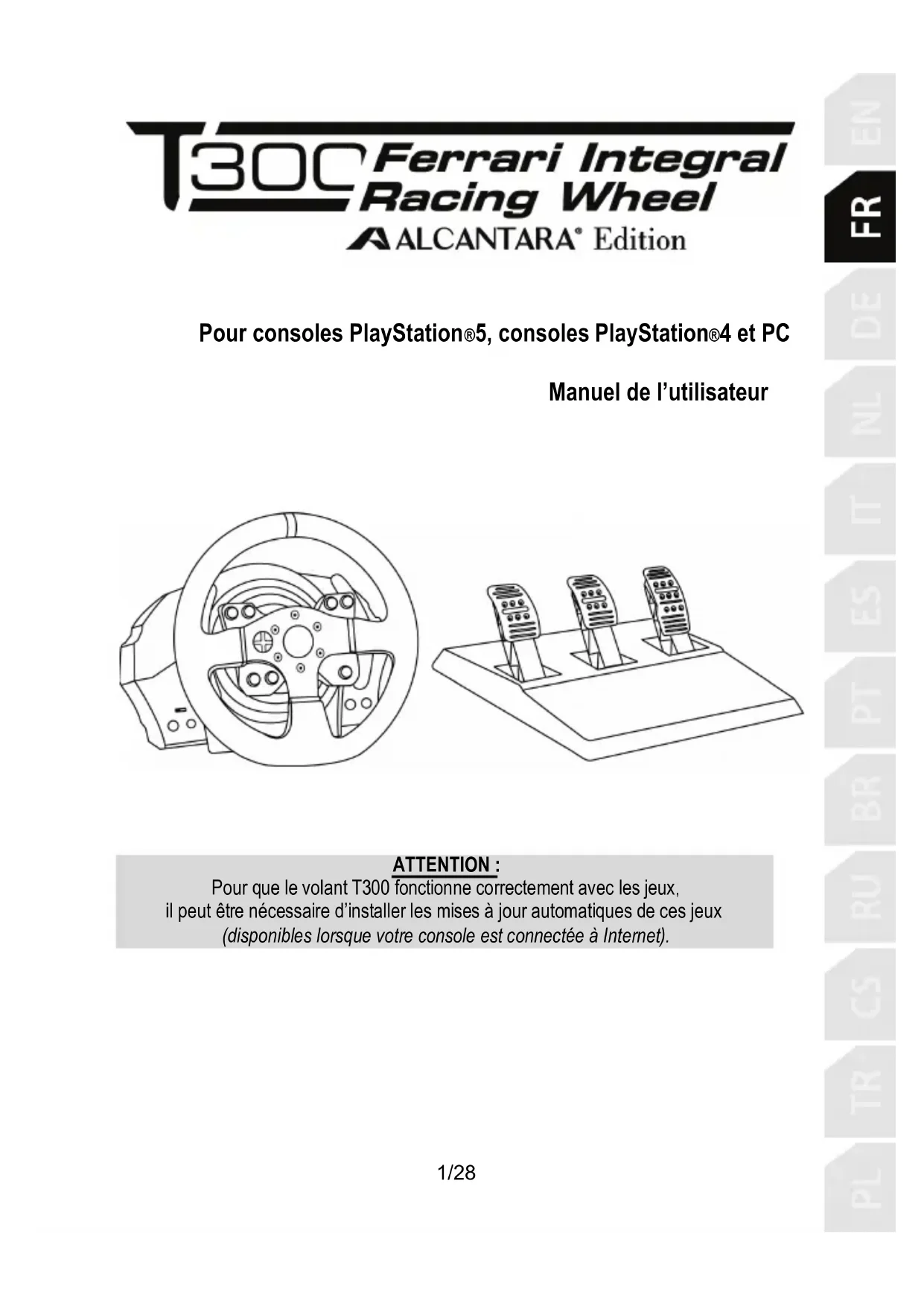

MODE D'EMPLOI T300 Ferrari Alcantara Edition THRUSTMASTER

Manuel de l'utilisateur

Pour que le volant T300 fonctionne correctement avec les jeux, il peut être nécessaire d'installer les mises à jour automatiques de ces jeux (disponibles lorsque votre console est connectée à Internet).

CARACTERISTIQUES TECHNIQUES

PS5-PS4 PC 1 2 3 4 5 6 7 8 9 10 11

1 Base T300 RS
2 Roue Ferrari 599XX EVO
3 2 leviers séquentiels de changement de vitesse (up & down)
4 Croix multidirectionnelle
5 Sélecteur USB intégré pour consoles PS5™, consoles PS4™ et PC
6 Bouton MODE + voyant lumineux rouge/orange/vert

7 Boutons SHARE/OPTIONS sur consoles PS4™ et CREATE/OPTIONS sur consoles PS5™
8 Bouton PS
9 Gros pas de vis (pour le système de fixation et la vis de serrage)
10 Système de fixation
11 Vis de serrage métallique

Remarques importantes concernant le sélecteur USB (5) :

• Pour fonctionner sur console PS5™ ou console PS4™, le sélecteur USB (5) de la base doit toujours être en position PS5™-PS4™ avant de brancher le câble USB du volant sur la console.
• Pour fonctionner sur console PS3™, le sélecteur USB (5) de la base doit toujours être en position PC avant de brancher le câble USB du volant sur la console.
• Pour fonctionner sur PC, le sélecteur USB (5) de la base doit toujours être en position PC avant de brancher le câble USB du volant sur le PC.

12 14 15 USB 16 17 13

12 Thrustmaster Quick Release
13 Boutons L3 / R3
14 Connecteur type A ou B pour l'alimentation secteur (diffère d'un pays à l'autre)

15 Câble et connecteur USB du volant
16 Connecteur pour la boîte de vitesses (boîte de vitesses vendue séparément)
17 Connecteur pour le pédalier

RELIER LE VOLANT AU SECTEUR = A LIRE IMPERATIVEMENT

En fonction du pays où vous avez acheté votre volant, l'alimentation secteur de votre volant diffère. Elle est :

Soit interne avec :

* Boitier d'alimentation directement dans la base du volant avec connecteur type A
* Câble d'alimentation secteur 220-240V.
= uniquement compatible avec du courant 220-240V.

Ne jamais brancher le câble 220-240V sur une prise de courant 100-130V !!! Ne jamais relier ce câble à un adaptateur secteur !!!

Soit interne avec :

* Boitier d'alimentation directement dans la base du volant avec connecteur type A
* Câble d'alimentation secteur 100-125V.
= uniquement compatible avec du courant 100-125V.

Ne jamais brancher le câble 100-125V sur une prise de courant 220-240V !!! Ne jamais relier ce câble à un adaptateur secteur !!!

IMPORTANT : Si vous ne connaissez pas le voltage de la zone dans laquelle vous utilisez le volant, reportez-vous- au fournisseur local d'électricité.

Soit externe avec :

* Boitier d'alimentation externe à la base du volant avec connecteur type B
* Câble d'alimentation secteur
= compatible avec tout type de courant 110-240V.

110V 240V

AVERTISSEMENTS

Avant d'utiliser ce produit, lisez attentivement cette documentation et conservez-la pour pouvoir la consulter ultérieurement.

Avertissement – Choc électrique

* Conservez le produit dans un endroit sec et ne l'exposez ni à la poussière ni au soleil.
* Ne tordez pas et ne tirez pas sur les connecteurs et câbles.
* Ne renversez pas de liquide sur le produit et ses connecteurs.
* Ne mettez pas le produit en court-circuit.
* Ne démontez jamais le produit, ne le jetez pas au feu et ne l'exposez pas à des températures élevées.
* N'utilisez pas de câble d'alimentation autre que celui fourni avec votre volant.
* N'utilisez pas le câble d'alimentation secteur si celui-ci où ses connecteurs sont endommagés, fendus ou cassés.
* Assurez-vous que le câble d'alimentation secteur est parfaitement inséré dans la prise murale et dans son connecteur situé à l'arrière de la base du volant.
* N'ouvrez pas l'appareil. L'appareil ne contient pas de pièces réparables par l'utilisateur. Confiez toute réparation au fabricant, à une agence spécifiée ou un technicien qualifié.
* Utilisez uniquement les systèmes de fixation /accessoires spécifiés par le fabricant.
* Si le volant fonctionne de manière anormale (s'il émet des sons, de la chaleur ou des odeurs anormales), arrêtez immédiatement de l'utiliser, débranchez le câble d'alimentation de la prise électrique et déconnectez les autres câbles.
* Lorsque vous n'utilisez pas le volant pendant une période prolongée, débranchez le câble d'alimentation secteur de la prise électrique.
* La prise électrique doit être située à proximité de l'équipement et doit être facilement accessible.

Grilles d'aération

Veuillez à n'obstruer aucune grille d'aération de la base du volant. Pour assurer une ventilation optimale, respectez les points ci-après :

* Placez la base à 10 cm au moins d'une surface murale.
* Ne placez pas la base dans un endroit exigu.
* Ne couvrez pas la base.
* Ne laissez pas la poussière s'accumuler sur les grilles d'aération.

Pour des raisons de sécurité, ne jouez pas pieds nus ou en chaussettes lorsque vous utilisez le pédalier.

THRUSTMASTER® DECLINE TOUTE RESPONSABILITE EN CAS DE BLESSURE SUITE A UNE UTILISATION DU PEDALIER SANS CHAUSSURES.

Avertissement – Blessures dues au retour de force et aux mouvements répétitifs

Jouer avec un volant à retour de force peut causer des douleurs aux muscles et aux articulations. Afin d'éviter tout problème :

* Evitez les périodes trop longues de jeu.
* Faites une pause de 10 à 15 minutes après chaque heure de jeu.
* Si vous éprouvez fatigue ou douleur au niveau des mains, des poignets, des bras, des pieds ou des jambes, cessez de jouer et reposez-vous pendant quelques heures avant de recommencer à jouer.

Avertissement – Blessures dues au retour de force et aux mouvements répétitifs (suite)

* Si les symptômes ou les douleurs indiqués ci-dessus persistent lorsque vous reprenez le jeu, arrêtez de jouer et consultez votre médecin.
* Laissez hors de portée des enfants.
* Lors des phases de jeu, laissez toujours vos deux mains correctement positionnées sur le volant sans jamais le lâcher complètement.
* Lors des phases de jeu, ne placez jamais vos mains ou vos doigts sous les pédales ou à proximité du pédalier.
* Lors des phases de calibration et de jeu, ne jamais introduire une main ou un bras à l'intérieur de la roue du volant.
* Vérifiez que la base du volant est correctement fixée, conformément aux instructions du manuel.

PRODUIT LOURD

16+

Produit à manipuler uniquement par des personnes âgées de 16 ans ou plus

7kg

Ne pas laisser tomber le produit sur vous ou une autre personne

TOUJOURS

JAMAIS

JAMAIS

Avertissement – Risque de pincement au niveau du pédalier lors des phases de jeu

* Laissez le pédalier hors de portée des enfants.
* Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité des côtés des pédales.
* Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité de la base arrière des pédales.
* Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité de la base avant des pédales.

JAMAIS

JAMAIS

JAMAIS

Avertissement – Risque de pincement au niveau du pédalier lorsque vous n'utilisez pas

le pédalier

* Placez le pédalier dans un endroit sûr et hors de portée des enfants.

METTRE A JOUR LE FIRMWARE DU VOLANT

Le firmware inclus dans la base du volant peut être mis à jour (ce qui signifie qu'il peut être mis à jour par des versions plus récentes comportant des améliorations produits).

Pour afficher la version de firmware de votre volant et le mettre à jour si nécessaire : sur PC, allez sur https://support.thrustmaster.com, cliquez sur Volants / T300 Ferrari Integral Alcantara Edition puis Firmware et suivez les instructions et la procédure de téléchargement et d'installation.

Remarque importante :

Pour fonctionner sur PC, le sélecteur USB (5) de la base doit toujours être en position PC avant de brancher le câble USB du volant sur le PC.

INSTALLATION DE LA ROUE SUR SA BASE

Alignez la position des connecteurs en vous aidant des flèches :

Connecteur de la base (1): Flèche vers le haut

Connecteur de la roue (2): Flèche vers le haut

Une fois les connecteurs mis en place, il vous suffit de tourner la bague du Thrustmaster Quick Release (12) dans le sens inverse des aiguilles d'une montre tout en maintenant la roue (2) fixe.

Puis serrez fortement (et au maximum) la bague en la maintenant fixe et en tournant le volant dans le sens des aiguilles d'une montre.

Lorsque la roue est installée, tournez-la de 180° (vu de face, le Logo GT doit être à l'envers) afin d'accéder à la petite vis de fixation située sur la bague du Thrustmaster Quick Release (12). A l'aide d'un gros tournevis cruciforme, vissez sans forcer la petite vis de fixation dans le sens des aiguilles d'une montre.

Lorsque vous revissez la petite vis de fixation à l'aide d'un tournevis cruciforme, NE FORCEZ PAS.

Arrêtez de visser dès que vous sentez une résistance.

FIXATION DU VOLANT

Fixer le volant sur une table ou un bureau

1. Placez le volant sur une table ou autre surface plane.
2. Placez la vis de serrage (11) dans le système de fixation (10), puis vissez l'ensemble (dans le sens inverse des aiguilles d'une montre) dans le gros pas de vis (9) situé sous le volant, jusqu'à ce que ce dernier soit parfaitement stable.

ATTENTION : Ne jamais visser la vis de serrage seule sans le système de fixation ! (au risque de détériorer le volant).

Fixer la base du volant sur un cockpit

1. Placez la base du volant sur la tablette du cockpit
2. Vissez 2 vis M6 (non fournies) dans la tablette du cockpit et dans les 2 petits pas de vis situés sous le volant.
   Important : La longueur de ces 2 vis M6 ne doit pas dépasser l'épaisseur de votre support +12 mm pour ne pas endommager les composants internes à la base.
3. Si nécessaire, vissez en plus le système de fixation classique (dans le gros pas de vis).

MONTAGE / DEMONTAGE	SENS
Pour serrer :Vissez dans le sens inverse des aiguilles d'une montre
Pour desserrer :Dévissez dans le sens des aiguilles d'une montre

MAPPING POUR CONSOLES PLAYSTATION®5, CONSOLES PLAYSTATION®4

L1 L2 △ Croix multidirectionnelle R1 R2 L3 SHARE (PS4™) CREATE (PS5™) Bouton PS OPTIONS (PS4™/PS5™)

MAPPING POUR PC

Croix multidirectionnelle

INSTALLATION SUR CONSOLES PLAYSTATION®5 ET CONSOLES PLAYSTATION®4

1. Reliez le pédalier à son connecteur (17) situé à l'arrière de la base du volant.
2. Reliez le câble d'alimentation à son connecteur (14) situé à l'arrière de la base du volant.
3. Reliez le câble d'alimentation sur une prise de courant ayant le même voltage.

Pour plus d'informations sur ce point, reportez-vous au chapitre RELIER LE VOLANT AU SECTEUR (p.4 de ce manuel).

1. Positionnez le sélecteur USB (5) de la base sur PS5™-PS4™.
2. Branchez le connecteur USB (15) du volant sur l'un des ports USB de la console.
3. Une fois votre console allumée, votre volant s'autocalibre de manière automatique.
4. Appuyez sur le bouton PS (8) du volant, puis connectez-vous à votre compte PlayStation®Network pour que votre volant soit fonctionnel.

Vous êtes maintenant prêt à jouer !

BASCULEMENT DU MODE PS5™ AU MODE PS4™ ET INVERSEMENT

Appuyez sur le bouton MODE (6) pendant cinq secondes puis relâchez-le.

Le voyant lumineux change de couleur et le choix effectué est instantanément enregistré dans la mémoire interne du volant.

MODE 5s

MODE SELECTIONNÉ	Couleur du voyant lumineux (6)
PS5TMPS5-PS4 [IMAGE] PC	ROUGE
PS4TMPS5-PS4 [IMAGE] PC	ORANGE

Remarques importantes :

- Le sélecteur USB (5) de la base doit toujours être positionné dans la bonne position (PS5™-PS4™) avant de brancher le câble USB du volant sur la console.

Pour changer de position, débranchez le câble USB, puis changez la position du sélecteur avant de rebrancher le câble USB sur la console.

- Sur consoles PlayStation®5 et consoles PlayStation®4, avec le sélecteur USB (5) en position PS5™-PS4™ :

* N'oubliez pas d'appuyer sur bouton PS (8) du volant pour que celui-ci soit fonctionnel.

* Le volant est reconnu dans la plupart des jeux comme un volant T300 RS.

* Le volant est fonctionnel dans les jeux compatibles et dans les menus de la console.

* Les fonctions CREATE/SHARE et PS sont fonctionnelles sur le volant.

- La liste des jeux compatibles avec la console PS5™ et la console PS4™ est disponible ici : https://support.thrustmaster.com (dans la rubrique Volants / T300 Ferrari Integral Alcantara Edition / Paramètres de jeux). Cette liste est régulièrement mise à jour.

INSTALLATION SUR PC\*

*Compatibilité PC non endossée par Sony Interactive Entertainment.

1. Reliez le pédalier à son connecteur (17) situé à l'arrière de la base.
2. Reliez le câble d'alimentation à son connecteur (14) situé à l'arrière de la base.
3. Reliez le câble d'alimentation sur une prise de courant ayant le même voltage.

Pour plus d'informations sur ce point, reportez-vous au chapitre RELIER LE VOLANT AU SECTEUR (p.3 de ce manuel).

1. Positionnez le sélecteur USB (5) de la base sur PC.
2. Allez sur https://support.thrustmaster.com puis accédez à Volants / T300 Ferrari Integral Alcantara Edition pour télécharger les pilotes et le logiciel Force Feedback pour PC.
3. Une fois le téléchargement terminé, lancez l'installation, puis suivez les instructions affichées à l'écran pour brancher le connecteur USB du volant sur votre PC et pour terminer l'installation. Votre volant s'autocalibre de manière automatique. Le voyant lumineux (6) est vert.
4. Une fois l'installation terminée, cliquez sur Terminer et redémarrez votre ordinateur.
5. Sélectionnez Démarrer / Tous les programmes / Thrustmaster / FFB Racing Wheel / Panneau de configuration pour ouvrir la fenêtre Contrôleurs de jeu.

La fenêtre Contrôleurs de jeu affiche le nom du volant Thrustmaster T300RS Racing Wheel avec l'état OK.

1. Cliquez sur Propriétés pour configurer votre volant dans le panneau de configuration du T300 :
2. Onglet Test du périphérique : permet de tester et visualiser les boutons, la croix multidirectionnelle, les axes du volant et du pédalier, et d'ajuster l'angle de rotation du volant dans vos jeux PC.
3. Onglet Tester les forces : permet de tester 12 effets de retour de force.
4. Onglet Ajuster les forces : permet d'ajuster la puissance des effets de retour de force dans vos jeux PC.

Remarques générales :

• Sur PC, pensez à toujours fermer complètement la fenêtre Contrôleurs de jeu en cliquant sur OK avant de lancer votre jeu.
• La version du firmware de votre volant apparaît en haut à droite dans les onglets du panneau de configuration.

Vous êtes maintenant prêt à jouer !

Remarque importante :

Pour fonctionner sur PC, le sélecteur USB (5) de la base doit toujours être en position PC avant de brancher le câble USB du volant sur le PC.

MODE SELECTIONNÉ	Couleur du voyant lumineux (6)
PCPS5-PS4 □ ■ PC	VERT

CALIBRAGE AUTOMATIQUE DU VOLANT ET DES PEDALES

La roue du volant s'autocalibre de manière automatique une fois le volant relié au secteur et le connecteur USB connecté à la console.

Cette opération entraîne des mouvements rapides du volant de gauche à droite sur 1080° avant de s'immobiliser au centre.

ATTENTION :

Lors des phases d'autocalibration de la roue du volant, ne jamais toucher au volant (au risque de fausser la calibration ou de se blesser).

Lorsque la console est allumée, ne débranchez jamais le pédalier de la base ou ne le branchez jamais à la base, afin de ne pas fausser la calibration.

Le pédalier doit toujours être branché avant de relier le volant à la console.

Une fois le volant autocalibré et le jeu lancé, les pédales se calibrent automatiquement après quelques pressions.

ATTENTION :

Lors des phases d'autocalibration de la roue du volant et lorsque votre jeu se lance, ne jamais appuyer sur les pédales (au risque de fausser la calibration)

Si votre volant et vos pédales ne fonctionnent pas correctement ou semblent mal calibrés :

Eteignez votre console, déconnectez entièrement votre volant, reconnectez tous les câbles (avec le câble d'alimentation secteur et le pédalier), redémarrez la console et relancez votre jeu.

CAPTEUR DE TEMPERATURE INTERNE

Le système de refroidissement du volant est composé d'un radiateur et d'un ventilateur.

• Un thermostat calcule la température interne du volant.
• En phase de jeu :

- Le ventilateur de refroidissement se met en marche dès que le volant atteint un certain niveau de température (= après quelques minutes de jeu en fonction de la puissance des effets de retour de force utilisés).

- La puissance des effets de retour de force diminue automatiquement dès que le volant atteint un niveau de température beaucoup plus élevé (afin de protéger le moteur). La puissance de ces effets remonte automatiquement dès que la température redescend légèrement.

- Après la phase de jeu, en raison de l'inertie thermique du moteur, le ventilateur de refroidissement reste en marche jusqu'à ce que la température redescende au niveau de mise en marche, le tout afin de faciliter le refroidissement et de protéger le moteur (= cela peut prendre de 5 à 45 mn en fonction du niveau de température atteint pendant la phase de jeu).

BOUTON MODE ET SON VOYANT LUMINEUX (6)

Bouton MODE pour le pédalier

Vous pouvez inverser électroniquement la pédale d'accélérateur et d'embrayage.

Procédure :

Appuyez simultanément sur les boutons MODE + L3 + R3 (situés sur la base du T300) pendant cinq secondes puis relâchez-les.

MODE + L3 + R3 5s

L'inversion ou non des pédales est instantanément enregistrée dans la mémoire interne du volant et le voyant lumineux clignote différemment en fonction du mode choisi :

PÉDALE D’ACCÉLÉRATEUR ET D’EMBRAYAGE	Voyant lumineux MODE (6)
Passage en mode INVERSÉ	Clignote cinq fois après la procédure puis clignote en continu une fois toutes les huit secondes.
Passage en mode NORMAL	Clignote une fois après la procédure et ne clignote pas en continu.

Autres astuces pour le bouton MODE

Pour profiter d'autres astuces concernant le bouton MODE et son voyant lumineux, allez sur https://support.thrustmaster.com. Cliquez sur Volants / T300 Ferrari Integral Alcantara Edition puis Manuel utilisateur ou FAQ.

AIDES & FAQ DIVERSES

Allez sur https://support.thrustmaster.com. Cliquez sur Volants / T300 Ferrari Integral Alcantara Edition puis Manuel utilisateur ou FAQ.

1 Support métallique pour la butée conique (non installée par défaut)
2 Butée conique
3 Vis de fixation du support métallique

4 Clé Allen 2,5 mm fournie
5 Ecrou de réglage de position de la butée conique

⑥

6 Bras de pédale
7 Support de tête plastique

8

Tête métallique de pédale

AVERTISSEMENT

Avant d'utiliser ce produit, lisez attentivement cette documentation et conservez-la pour pouvoir la consulter ultérieurement.

Pour des raisons de sécurité, ne jouez pas pieds nus ou en chaussettes lorsque vous utilisez le pédalier.

THRUSTMASTER® DECLINE TOUTE RESPONSABILITE EN CAS DE BLESSURE SUITE A UNE UTILISATION DU PEDALIER SANS CHAUSSURES.

Avertissement – Risque de pincement au niveau du pédalier lors des phases de jeu

* Laissez le pédalier hors de portée des enfants.
* Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité des côtés des pédales.
* Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité de la base arrière des pédales.
* Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité de la base avant des pédales.

JAMAIS

JAMAIS

JAMAIS

CALIBRAGE AUTOMATIQUE DES PEDALES

• Ne branchez ou débranchez jamais le pédalier de la base lorsque celui-ci est connecté à la console PS5™, à la console PS4™ ou au PC, ou en cours de jeu, pour ne pas fausser la calibration.
• Branchez toujours le pédalier avant de relier le volant à la console PS5™, à la console PS4™ ou au PC.
• Une fois le volant autocalibré et le jeu lancé, les pédales se calibrent automatiquement après quelques pressions.
• Lors des phases d'autocalibration de la roue du volant et lorsque votre jeu se lance, n'appuyez jamais sur les pédales, au risque de fausser la calibration.
• Si vos pédales ne fonctionnent pas correctement ou semblent mal calibrées, éteignez votre console, déconnectez entièrement votre volant, reconnectez tous les câbles (y compris le câble d'alimentation secteur et le câble du pédalier), redémarrez la console et relancez votre jeu.

FIXATION DU PEDALIER SUR UN COCKPIT

• Fixez le pédalier via les petits pas de vis situés sous ce dernier.
• Vissez 2 vis M6 (non fournies) dans la tablette du cockpit et dans les 2 petits pas de vis situés sous le pédalier.

Important : La longueur de ces 2 vis M6 ne doit pas dépasser l'épaisseur de votre support +10 mm pour ne pas endommager les composants internes du pédalier.

REGLAGES DU PEDALIER

Chacune des 3 pédales comprend :

• Une tête métallique (8) avec plusieurs perforations (9 pour l'accélérateur – 2 pour le frein – 6 pour l'embrayage).
• Un support de tête plastique (7) (placé entre la tête et le bras) avec 4 perforations.
• Un bras de pédale (6) avec 2 perforations.

ATTENTION : Pour éviter tout problème de calibration, débranchez toujours le câble USB de votre volant avant d'effectuer des réglages sur votre pédalier.

Ajuster la HAUTEUR de la pédale d'accélérateur

• A l'aide de la clé Allen 2,5 mm fournie (4), dévissez les 2 vis maintenant la tête métallique (8) et son support (7).
• Choisissez ensuite votre position en hauteur, puis revissez le tout.

Position basse (par défaut)

Ajuster l'ECARTEMEMENT des trois pédales

• A l'aide de la clé Allen 2,5 mm fournie (4), dévissez les 2 vis maintenant la tête métallique (8) et son support (7).
• Choisissez ensuite votre position (à gauche, au centre ou à droite), puis revissez le tout.

Exemples ici avec la pédale d'embrayage :

Position au centre (par défaut)

Position à droite

Nombre de positions en écartement possibles par pédale :

• 3 pour la pédale d'accélérateur
• 3 pour la pédale de frein
• 3 pour la pédale d'embrayage

Ajuster l'INCLINAISON des pédales

• A l'aide de la clé Allen 2,5 mm fournie (4), dévissez les 2 vis maintenant la tête métallique (8) et son support (7).
• Retournez ensuite le support de tête plastique (7) de 180°, puis revissez le tout.

Exemples ici avec la pédale d'accélérateur:

Position moins inclinée

Position plus inclinée (par défaut)

Nombre de positions d'inclinaison possibles par pédale :

• 2 pour la pédale d'accélérateur
• 2 pour la pédale de frein
• 2 pour la pédale d'embrayage

Installer la butée conique (MOD « CONICAL RUBBER BRAKE »)

Ce MOD n'est pas obligatoire et n'est pas installé par défaut. Cela signifie que la pédale de frein fonctionne parfaitement même si le MOD n'est pas installé.

Ce MOD permet d'apporter un feeling et une résistance différents lors des freinages. Il appartiendra à chacun de l'installer ou non en fonction de ses préférences.

• Vissez la butée conique (2) sur son support métallique (1).
• Vissez l'écrou de réglage de position (5) à l'arrière (sur le pas de vis de la butée conique).

- Positionnez l'ensemble à l'arrière du bras de la pédale de frein.

- A l'aide de la clé Allen 2,5 mm fournie (4), fixez l'ensemble en utilisant la vis de fixation (3) et le petit pas de vis central situé sous le pédalier.

Le MOD « CONICAL RUBBER BRAKE » est désormais installé !

Ajuster la COURSE de débattement et la FORCE de résistance de la pédale de frein

En dévissant légèrement l'écrou (5), vous pouvez également durcir davantage la résistance de la pédale de frein en rapprochant la butée conique (2) de l'arrière du bras de la pédale (utilisez si nécessaire une clé de 14 ou une pince pour resserrer l'écrou et maintenir la position souhaitée). Plus la butée conique sera proche de l'arrière du bras de la pédale, plus la résistance sera élevée.

Remarque : Lorsque la butée conique est très proche de l'arrière du bras de la pédale de frein, vous pouvez avoir des difficultés à atteindre la valeur maximale de calibration. Dans ce cas :

* Appuyez – lentement– très fortement sur la pédale de frein pour atteindre la valeur maximale (si nécessaire, mettez-vous debout un court instant sur la pédale), puis relâchez la pression.
* Ou éloignez légèrement la butée conique de l'arrière du bras.

Dans le monde entier, Guillemot Corporation S.A., ayant son siège social Place du Granier, B.P. 97143, 35571 Chantepie, France (ci-après « Guillemot ») garantit au consommateur que le présent produit Thrustmaster est exempt de défaut matériel et de vice de fabrication, et ce, pour une période de garantie qui correspond au délai pour intenter une action en conformité de ce produit. Dans les pays de l'Union Européenne, ce délai est de deux (2) ans à compter de la délivrance du produit Thrustmaster. Dans les autres pays, la durée de la période de garantie correspond au délai pour intenter une action en conformité du produit Thrustmaster selon la législation en vigueur dans le pays où le consommateur avait son domicile lors de l'achat du produit Thrustmaster (si une telle action en conformité n'existe pas dans ce pays alors la période de garantie est de un (1) an à compter de la date d'achat d'origine du produit Thrustmaster).

Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la procédure à suivre. Si le défaut est confirmé, le produit devra être retourné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au choix du Support Technique, d'un remplacement ou d'une remise en état de marche du produit défectueux. Si, pendant la période de garantie, le produit Thrustmaster fait l'objet d'une telle remise en état, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir (cette période court à compter de la demande d'intervention du consommateur ou de la mise à disposition pour remise en état du produit en cause, si cette mise à disposition est postérieure à la demande d'intervention). Lorsque la loi applicable l'autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la remise en état de marche ou au remplacement du produit Thrustmaster. Lorsque la loi applicable l'autorise, Guillemot exclut toutes garanties de qualité marchande ou d'adaptation à un usage particulier.

Cette garantie ne s'appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages résultant d'une utilisation inappropriée ou abusive, d'une négligence, d'un accident, de l'usure normale, ou de toute autre cause non liée à un défaut matériel ou à un vice de fabrication (y compris, mais non limitativement, une combinaison du produit Thrustmaster avec tout élément inadapté, notamment alimentations électriques, batteries, chargeurs, ou tous autres éléments non-fournis par Guillemot pour ce produit) ; (2) si le produit a été utilisé en dehors du cadre privé, à des fins professionnelles ou commerciales (salles de jeu, formations, compétitions, par exemple). (3) en cas de non respect des instructions du Support Technique ; (4) aux logiciels, lesdits logiciels faisant l'objet d'une garantie spécifique ; (5) aux consommables (éléments à remplacer pendant la durée de vie du produit : piles, coussinets de casque audio, par exemple) ; (6) aux accessoires (câbles, étuis, housses, sacs, dragonnes, par exemple) ; (7) si le produit a été vendu aux enchères publiques.

Cette garantie n'est pas transférable.

Les droits légaux du consommateur au titre de la législation applicable dans son pays à la vente de biens de consommation ne sont pas affectés par la présente garantie.

Par exemple, en France, indépendamment de la présente garantie, le vendeur reste tenu de la garantie légale de conformité mentionnée aux articles L. 217-4 à L.217-12 du code de la consommation et de celle relative aux défauts (vices cachés) de la chose vendue, dans les conditions prévues aux articles 1641 à 1648 et 2232 du code civil. La loi applicable (c'est-à-dire la loi française) impose de reproduire les extraits de la loi française suivants:

Article L. 217-4 du code de la consommation:

Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.

Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article L. 217-5 du code de la consommation:

Le bien est conforme au contrat :

1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
- s'il correspond à la description donnée par le vendeur et possède les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ;
- s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;
2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou est propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article L. 217-12 du code de la consommation:

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Article L. 217-16 du code de la consommation:

Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir.

Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.

Article L. 1641 du code civil:

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

Article L. 1648 alinéa 1

er du code civil:

L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.

Stipulations additionnelles à la garantie

Pendant la période de garantie, Guillemot ne fournira, en principe, pas de pièce détachée car le Support Technique est seul habilité tant à ouvrir qu'à remettre en état tout produit Thrustmaster (à l'exception des remises en état que le Support Technique demanderait, par instructions écrites, au consommateur d'effectuer -par exemple en raison de la simplicité et de l'absence de confidentialité du processus de remise en état-, en lui fournissant, le cas échéant, la ou les pièces détachées nécessaires).

Compte tenu de ses cycles d'innovation et pour préserver ses savoir-faire et secrets, Guillemot ne fournira, en principe, ni notice de remise en état, ni pièce détachée pour tout produit Thrustmaster dont la période de garantie est expirée.

Aux États-Unis d'Amérique et au Canada, la présente garantie est limitée au mécanisme interne et au boîtier externe du produit. En aucun cas, Guillemot ou ses sociétés affiliées ne sauraient être tenues responsables envers qui que ce soit de tous dommages indirects ou dommages accessoires résultant du non respect des garanties expresses ou implicites. Certains États/Provinces n'autorisent pas la limitation sur la durée d'une garantie implicite, ou l'exclusion ou la limitation de responsabilité pour les dommages indirects ou accessoires, de sorte que les limitations ou exclusions ci-dessus peuvent ne pas vous être applicables. Cette garantie vous confère des droits spécifiques ; vous pouvez également bénéficier d'autres droits qui peuvent différer d'un État/Province à l'autre.

Responsabilité

Lorsque la loi applicable l'autorise, Guillemot Corporation S.A. (ci-après « Guillemot ») et ses filiales excluent toute responsabilité pour tous dommages causés par un ou plusieurs des faits suivants: (1) le produit a été modifié, ouvert, altéré, (2) l'irrespect des instructions de montage, (3) l'utilisation inappropriée ou abusive, la négligence, l'accident (un choc, par exemple), (4) l'usure normale du produit, (5) l'utilisation du produit en dehors du cadre privé, à des fins professionnelles ou commerciales (salles de jeu, formations, compétitions, par exemple). Lorsque la loi applicable l'autorise, Guillemot et ses filiales excluent toute responsabilité pour tout dommage dont la cause n'est pas liée à un défaut matériel ou à un vice de fabrication du produit (y compris, mais non limitativement, tout dommage causé directement ou indirectement par tout logiciel, ou par une combinaison du produit Thrustmaster avec tout élément inadapté, notamment alimentations électriques, batteries, chargeurs, ou tous autres éléments non-fournis par Guillemot pour ce produit).

Déclaration de conformité

UTILISATEURS CANADIENS :

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

THRUSTMASTER® SUPPORT TECHNIQUE https://support.thrustmaster.com © 📧

COPYRIGHT

© 2022 Guillemot Corporation S.A. Tous droits réservés. Thrustmaster® est une marque déposée de Guillemot Corporation S.A. Fabriqué et distribué par Guillemot Corporation S.A. Toutes les autres marques déposées et noms commerciaux sont reconnus par les présentes et sont la propriété de leurs propriétaires respectifs. Le contenu, la conception et les spécifications sont susceptibles de changer sans préavis et de varier selon les pays. Photos et illustrations non contractuelles. Conçu en Amérique du Nord et en Europe, fabriqué en Chine.

Ferrari® est une marque déposée de Ferrari S.p.A.

À utiliser exclusivement avec les consoles PlayStation®5 et les consoles PlayStation®4.

"◀", "PlayStation", "PS5", "PS4" et "PlayStation Shapes Logo" sont des marques déposées ou des marques de Sony Interactive Entertainment Inc. Tous droits réservés. Toutes les autres marques sont la propriété de leurs propriétaires respectifs. Fabriqué et distribué sous licence de Sony Interactive Entertainment LLC.

RECOMMANDATION RELATIVE A LA PROTECTION DE L'ENVIRONNEMENT

Dans l'Union Européenne : En fin de vie, ce produit ne doit pas être éliminé avec les déchets ménagers normaux mais déposé à un point de collecte des déchets d'équipements électriques et électroniques en vue de son recyclage.

Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l'emballage.

En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez de manière significative à la

protection de l'environnement. Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.

Dans les autres pays : Veuillez-vous reporter aux législations locales relatives au recyclage des équipements électriques et électroniques.

Informations à conserver. Les couleurs et décorations peuvent varier.

Il est recommandé de retirer les attaches en plastique et les adhésifs avant d'utiliser le produit.

*Applicable à l'UE, au RU et la Turquie uniquement

T30C Ferrari Integral Racing Wheel

ALCANTARA® Edition
