Caractéristiques techniques	Jumelles LEICA Trinovid 8x42 HD, grossissement 8x, diamètre de l'objectif 42 mm, champ de vision à 1000 m : 130 m, distance minimale de mise au point : 2 m, poids : 780 g.
Utilisation	Idéales pour l'observation de la nature, la randonnée, l'observation des oiseaux et les événements sportifs.
Maintenance et réparation	Nettoyer les lentilles avec un chiffon doux, éviter les produits chimiques agressifs, ranger dans un étui pour éviter les chocs.
Sécurité	Ne pas exposer à des températures extrêmes, éviter l'humidité excessive, ne pas démonter les jumelles.
Informations générales	Garantie de 10 ans, étanchéité à l'eau et à la poussière, traitement anti-reflet des lentilles pour une meilleure clarté.

FOIRE AUX QUESTIONS - Trinovid 8x42 HD LEICA

Comment nettoyer les lentilles des jumelles LEICA Trinovid 8x42 HD ?

Utilisez un souffleur d'air pour enlever la poussière, puis un chiffon en microfibre légèrement humidifié avec de l'eau distillée ou un nettoyant pour lentilles pour essuyer délicatement les lentilles.

Les jumelles sont floues, que faire ?

Vérifiez si les oculaires sont correctement ajustés pour votre vision. Tournez la molette de mise au point jusqu'à ce que l'image devienne claire.

Comment ajuster la distance interpupillaire ?

Tenez les jumelles avec les deux mains et poussez les oculaires l'un vers l'autre ou écartez-les jusqu'à ce que vous voyez un cercle de lumière uniforme.

Les jumelles sont étanches, mais que faire si elles ont été immergées ?

Retirez immédiatement les jumelles de l'eau, séchez-les soigneusement avec un chiffon doux et laissez-les sécher complètement à l'air libre. Ne les exposez pas à des températures extrêmes.

Comment utiliser le réglage dioptrique ?

Utilisez l'oculaire droit pour régler le dioptre en regardant un objet fixe. Ajustez jusqu'à ce que l'image soit nette pour votre œil dominant, puis utilisez la molette de mise au point pour ajuster l'autre œil.

Que faire si les jumelles ont des rayures sur les lentilles ?

Les rayures peuvent affecter la qualité de l'image. Il est conseillé de contacter un service de réparation agréé LEICA pour évaluer les dommages et effectuer les réparations nécessaires.

Comment stocker correctement les jumelles ?

Rangez les jumelles dans un étui de protection lorsque vous ne les utilisez pas et évitez de les exposer à des températures extrêmes ou à l'humidité.

Quelle est la garantie des jumelles LEICA Trinovid 8x42 HD ?

Les jumelles LEICA Trinovid 8x42 HD sont généralement couvertes par une garantie de 10 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Les jumelles sont-elles compatibles avec des accessoires comme un trépied ?

Oui, les jumelles LEICA Trinovid 8x42 HD peuvent être utilisées avec un trépied en utilisant un adaptateur de trépied compatible.

MODE D'EMPLOI Trinovid 8x42 HD LEICA

Partout dans le monde, le nom de Leica est synonyme de qualite optimale, de haute precision, de grande fiabilité et de durabilité.

Nous espérons que vous prendrez grand plaisir à utiliser vos nouvelles jumelles Leica Trinovid HD.

Afin que vous puissiez les utiliser correctement, nous vous recommendons de commencer par dire le present mode d'emploi.

EQUIPEMENT FOURNI

• Jumelles
• Adventure Strap

(seulement 8× 42HD / 10× 42HD)

Courroie de port
- Chiffon de nettoyage optique
- Capuchon de protection d'oculaire
- 2 capuchons de protection des objectifs
-Mode d'emploi
- Bon de garantie
- Certificat de contrôle

DÉSIGNATION DES PIEÇES

1 CEillets pour la courroie de port
2 Bague de compensation dioptrique
3 Bonnettes d'oculaire

Position a: entitrement devissée, par ex.

pour l'observation sans lunettes

Position b: entiement visée, par ex. pour

I'observation avec lunettes

Graduation dioptrique
5 Molette de mise au point centrale
6 Charnière de réglage de l'écartement

des yeux

TABLE DES MATIÈRES

Possibilities d'utilisation 30

Mise en place d'une couroie et du capuchon de protection de l'oculaire 30

Mise en place des capuchons de protection des objectifs 30

Réglage des bonnettes / Utilisation avec ou sans lunettes 31

Réglage de l'écartement des yeux 32

Mise au point / Compensation dioptrique 33

Indication de la graduation dioptrique 34

Entretien/Nettoyage 34

Accessoires 35

Pièces de rechange 35

Dysfonctionnements et solutions. 36

Charactéristiques techniques 37

Adresses du SAV Leica 38

Attention

• Ne jamais regarder le soleil ou toute autre source de lumière vivé avec les jumelles! Cela pourrait provoquer des léasons oculaires!
• Ne jamais utiliser les jumelles en marchant! Vous pourriez ne pas voir certains obstacles!

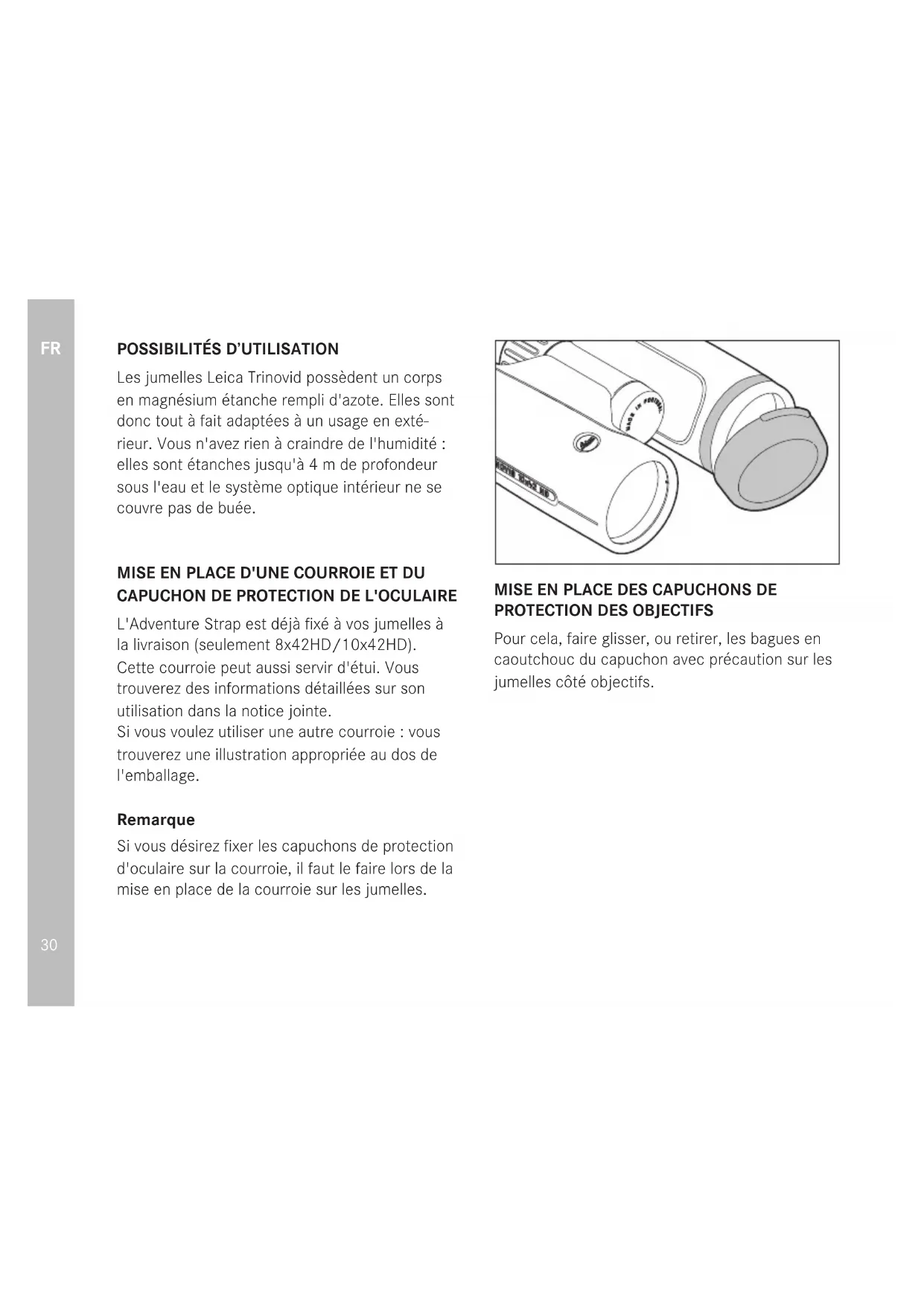

POSSIBILITÉS D'UTILISATION

Les jumelles Leica Trinovid possèdent un corps en magnésium étanche rempli d'azote. Elles sont donc tout à fait adaptées à un usage en extérieur. Vous n'avez rien à craindre de l'humidité : elles sont étanches jusqu'à 4 m de profondeur sous l'eau et le système optique interieur ne se couvre pas de buee.

MISE EN PLACE D'UNE COURROIE ET DU CAPUCHON DE PROTECTION DE L'OCULAIRE

L'Adventure Strap est déjà fixé à vos jumelles à la livraison (seulement 8x42HD/10x42HD).
Cette courroie peut aussi servir d'étui. Vous trouverez des informations détaillées sur sonutilisation dans la notice jointe.
Si vous foulez utiliser une autre courroie :vous trouverez une illustration appropriée au dos de l'emballage.

Remarque

Si vous désirez fixer les capuchons de protection d'oculaire sur la courroie, il faut le faire lors de la mise en place de la courroie sur les jumelles.

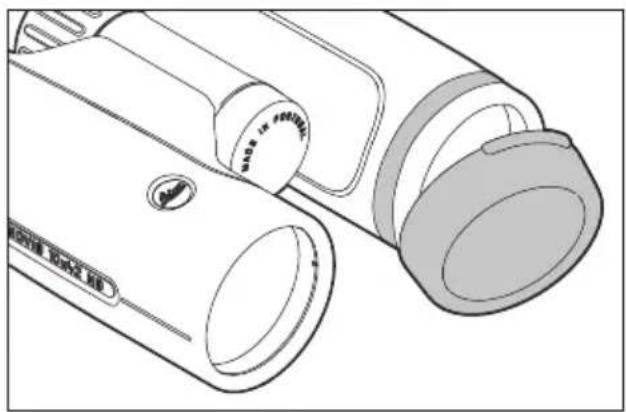

MISE EN PLACE DES CAPUCHONS DE PROTECTION DES OBJECTIFS

Pour cela, faire glisser, ou-retirer, les bagues en caoutchouc du capuchon avec précaution sur les jumelles cote objectifs.

RéGLAGE DES BONNETTES / UTILISATION AVEC OU SANS LUNETTES

Vous pouvez régler aisément les bonnettes d'oculaire en les faisant tourner; elles s'emboitent dans la position可以选择. Vous pouvez également les retarder pour un nettoyage complet. Pour l'observation avec des lunettes, elles restent en position entierement visée (schema A), ou en position légarement dévisée. Pour une observation sans lunettes, il faut les dévisser en les faisant tourner dans le sens inverse des aiguilles d'une montre. Il existe deux positions d'adaptation optimale.

Si les oculaires sont très sales, il est conseilé de retarder les bonnettes pour le nettoyage. Pour cela, il suffit de les retarder après les avoir placees en position entièrement dévissee (schémas D).

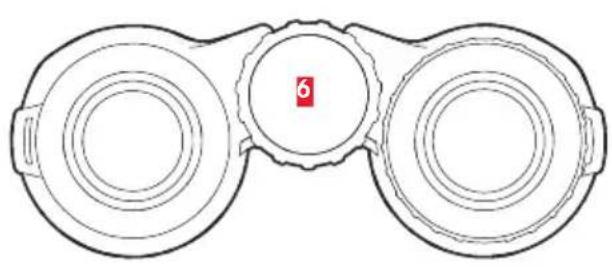

RéGLAGE DE L'ÉCARTEMENT DES YEUX

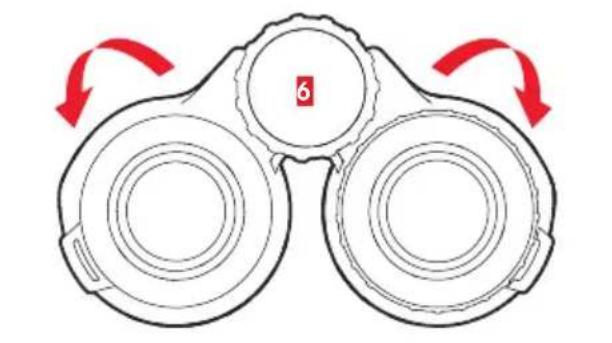

Plier les jumelles au niveau de la charnière 6 permit de personneliser le réglage de l'écartement des yeux. Si l'écartement des yeux est correct, le champ visuel croit et le champ visuel gauche fusionnent en une seule image ronde.

MISE AU POINT /COMPENSATION DIOPTRIQUE

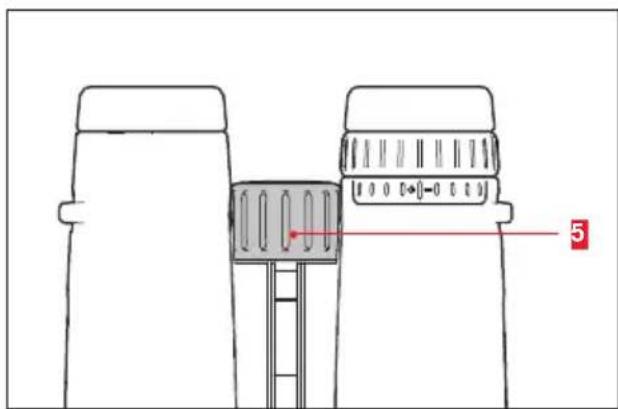

La mise au point des jumelles Leica Trinovid HD sur des objets situés à des distances différentes s'effectue à l'aide de la molette de mise au point centrale 5.

Pour compenser l'améropie individuelle en vue de l'observation sans lunettes, il existe la bague de compensation dioptrique 2 qui modifie uniquement la nettedé du côte droit des jumelles.

Procedure

1. Fermer l'oeil croit ou recouvrir l'objet cotoedroit. Regler ensuite la molette de mise au point centrale de façon a voir l'objet observé avec une acuite optimale a travers l'objet gauche.
2. Fermer l'oeil gauche ou recouvrir l'objectif cote gauche. Regler ensuite la bague de compensation dioptrique de façon à voir le même objet avec une acuity optimale également à travers l'objetif droit.

INDICATION DE LA GRADUATION DIOPTRIQUE

La valeur obtenue après cette mise au point personnalisée pour l'utiliser pourra ensuite être facilement rétablie en quelques secondes grâce au réglage définii à l'aide des graduations la première fois.

ENTRETIEN/NETTOYAGE

Vos jumelles Leica Trinovid HD ont ete conques pour un usage permanent en extérieur. Par consequent elles ne necessitant pas d'entretien particulier en dehors d'un nettoyage de temps en temps.

Essuyer les traces de doigts, les gouttelettes d'eau ou autres sur les lentilles d'objectif ou d'oculaire avec un chiffon doux non pelucheux. Le cas échéant, il pourrait être utile au préalable de déposer de la buée sur les lentilles en soufflant dessus. Enlever les particules grossières, telles que le sable, des surfaces en verre avec un pinceau fin ou en soufflant dessus. En cas de salissure importante, il peut être utile d'effectuer un nettoyage par rincage sous un filt d'eau tiède dont la température n'excédera pas celle de la main. Il convient également de rincer l'eau salée. Ne pas utiliser d'alcool ou d'autres solutions chimiques pour le nettoyage.

Important

• Veillez à ne pas toucher les surfaces en verre avec les doigts, en particulier s'ils ont étéAAParavant enduits de crème pour les mains ou de produit contre les insectes. Ces produits peuvent containir des substances chimiques alterant ou détruisant lestraitements antireflet.
• N'exercez pas de pression sur la surface des lentilles lors de son nettoyage, même si elle est très sale. Bien que le traitement antireflet soit résistant aux frottements, il peut être alteré par le sable ou les cristaux de sel.

ACCESSIONS

Voutrouvez des informations détaillées sur la gamme d'accessoires disponible pour vos jumelles Leica Trinovid HD sur la page d'accueil du site de Leica Camera AG:

www.leica-camera.com

PIECES DE RECHANGE

Si vous avez besoin d'une piece de rechange pour vos jumelles, p. ex. bonnettes, capuchon ou couroie, contactez notre service après-vente ou l'importateur Leica pour votre pays. Les adresses figurent sur le bon de garantie.

Défaut Cause Remède
Pas d'image de forme ronde. a)	Les jumelles ne sont pas suffisamment ajustées à l'écartement des yeux de l'observateur.	a) Corriger l'écartement des deux tubes des jumelles simplement en agissant plus ou moins sur la charnière.
	b) La pupille de l'utilisateur ne correspond pas à la pupille de sortie des jumelles.	b) Corriger la position de la tête, des yeux ou des jumelles.
	c) La position des bonnettes n'est pas adaptée à une utilisation correcte avec ou sans lunettes.	c) Corriger l'ajustement : les porteurs de lunettes doivent reckrir les bonnettes ; pour une observation sans lunettes : faire ressortir les bonnettes.
	d) La position des bonnettes est différente à droite et à gauche.	d) Mettez les deux bonnettes dans la même position.

CHARACTERISTIQUES TECHNIQUES

	LEICA TRINOVID 8 x 32 HD LEICA	TRINOVID 10 x 32 HD
Grossissement	x 8 x 10
Diamètre d'objectif	32mm 32mm
Pupille de sortie	4 mm 3,2 mm
Indice crépusculaire	16 17,9
Transmission de la lumière	90% 90%
Angle de vision subjectif / champ de vision à 1 000m	53,5°/124m	61,3°/114m
Position de la pupille de sortie	17mm 15,5 mm
Liminé de réglage rapproché (pour 0 dioptrie)	environ 1m environ 1m
Compensation dioptrique/ pour∞	± 5dpt ± 5dpt
Oculaire pour porteur de lunettes	oui oui
Bonnette	Réglable et amovible, avec 5 crans
Écartement des yeux réglable	58-76mm
Mise au point	Mise au point interne grâce à la molette centrale
Température de fonctionnement/de stockage	-25°+55°/-40°+85°
Étanchéité	Étanchéité à la pression de l'eau jusqu'à 4 m de profondeur
Dimensions (l x h x p)	117 x 65 x 130mm
Poids	env. 630 g env. 640 g

CHARACTERISTIQUES TECHNIQUES

	LEICA TRINOVID 8 x 42 HD LEICA	TRINOVID 10 x 42 HD
Grossissement	x 8 x 10
Diamètre d'objectif	42 mm 42 mm
Pupille de sortie	5,25 mm 4,2 mm
Indice crépusculaire	18,33 20,5
Transmission de la lumière	90% 90%
Angle de vision subjectif / champ de vision à 1 000m	53,5° / 124m	61,3° / 113m
Position de la pupille de sortie	17mm 15,5 mm
Liminé de réglage rapproché (pour 0 dioptrie)	environ 1,80m environ 1,60m
Compensation dioptrique/ pour∞	± 5dpt ± 5dpt
Oculaire pour porteur de lunettes	oui oui
Bonnette	Réglable et amovible, avec 5 crans
Écartement des yeux régable	58-76mm
Mise au point	Mise au point interne grâce à la molette centrale
Température de fonctionnement/de stockage	-25°+55°/-40°+85°
Étanchéité	Étanchéité à la pression de l'eau jusqu'à 4 m de profondeur
Dimensions (l x h x p)	117 x 65 x 145mm
Poids	env. 750 g env. 760 g

LEICA PRODUCT SUPPORT

Le service Leica Product Support de Leica

Camera AG se fera un prise de répondre par écrit, par téléphone, par fax ou par e-mail à vos questions d'ordre technique se rapportant à la gamme de produits Leica.

Leica Camera AG

Product Support

Am Leitz-Park 5

D-35578 Wetzlar

Telephone: [phone]/-108

Fax: [phone]

[e-mail]

LEICA CUSTOMER CARE

Pour l'entretien de votre équipement Leica ou en cas de dommages, le service Customer Care de Leica Camera AG ou le service de réparation d'une des représentations nationales Leica (liste d'adresses sur le Carte de Garantie) se tient à votre disposition.

Leica Camera AG

Customer Care

Am Leitz-Park 5

D-35578 Wetzlar

Telephone: [phone]

Fax: [phone]

[e-mail]
