Estimado/a cliente/a:

Leica es sinónimo en todo el mundo de maxima calidad, precision mecánica continua, excellente fiabilidad y larga vida fácil.

Le desearos que disfrute y saque el máximo partir o susutures prismaticos Leica Trinovid HD. Para que pueda utiliseros correctamente,le recomendamos que lea antes estas instrucciones.

ALCANCE DEL SUMINISTRO

• Prismáticos
  Correa Adventure

(solamente 8 × 42 HD / 10 × 42 HD )

Correa de transporte
- Paño de limpieza de la optica
- Tapa de proteccion ocular
- 2 tapas de proteccion del objetivo
- Instrucciones
- Tarjeta de garantía
- Certificado de ensayo

DENOMINACION DE LOS COMPONENTES

1 Ojales para la correa de transporte
2 Anillo de dioptrías
3 Portaocular de goma

Posicion a: completeness desenroscado, p. ej. para observar sin gafas

Posión b: completeness enroscado, p. ej. para observar con gafas

4 Escala de dioptrías
5 Rueda central de enfoque
Eje de articulacion para el ajuste de la distancia de los ojos

INDICE

Opcionedesuso 66
Colocacion de la correa y de la tapa de proteccion del ocular 66
Colocacion de la tapa de proteccion del objetivo 66
Ajuste del portaocular de goma / Utilizacion con y sin gafas 67
Ajuste de la distancia de los ojos 68
Ajuste de la nitidez/compensacion de dioptrias 69
Especificaciones de la escala de dioptrias 70
Cuidado/Limpieza 70
Accesorios 71
Piezas de recambio 71
Fallos di lavoramento y su solution. 72
73
DIREciones del serviceo de atencion al cliente de Leica 74

Atencion:

• Nunca mire al sol u.Other fuentes de luz brillante con los prismáticos. Peligro de lesiones oculares!
• Nunca mire a工程技术 de los prismáticos al caminar. Peligro de tropezar con obstáculos que se han pasado por alto!

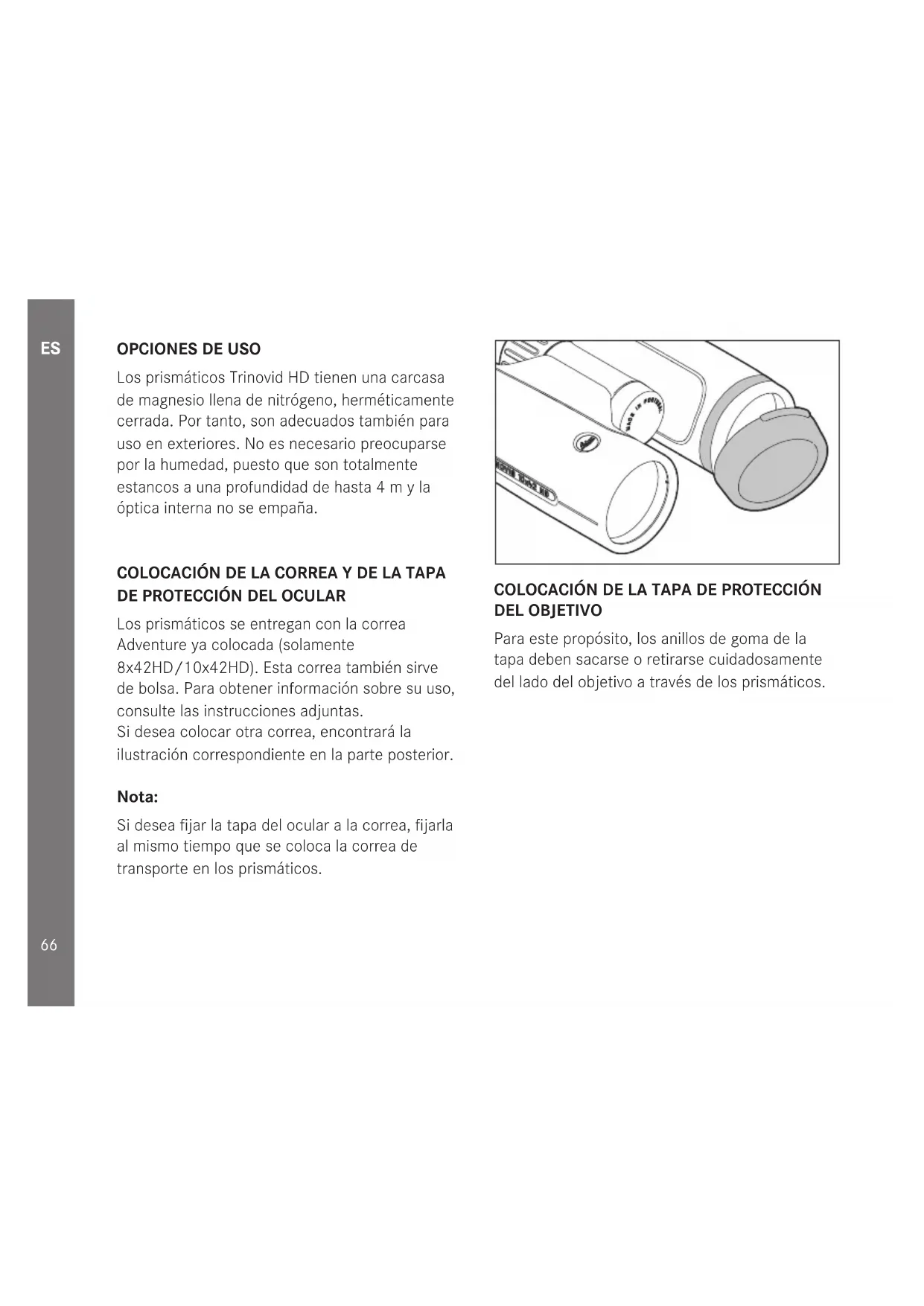

OPCIONES DE USO

Los prismáticos Trinovid HD tienen una carcas de magnesio llena de nitrogeno, herméticamente cerrada. Por tanto, son adecuados también para uso en exteriores. No esnecessary preocuparse por la humedad, bajo que son totalmente estancos a una profundidad de hasta 4 m y la optica interna no se empña.

COLOCACION DE LA CORREA Y DE LA TAPA DE PROTECCION DEL OCULAR

Los prismáticos seenta con la correa
Adventure ya colocada (solamente
8x42HD/10x42HD).Esta correa también sirve
de bolsa. Para Obtener informacion sobre su uso,
consulte las instrucciones adjuntas.
Si desea colocar另一边 correa, encontrarla
ilustracion correspondiente en la parte posterior.

Nota:

Si deseña fibrar la tapa del ocular a la correa, fibrarla al mismo tiempo que se coloca la correa de transporte en los prismáticos.

COLOCACION DE LA TAPA DE PROTECCION DEL OBJECTIVO

Para este proposto, los anillos de goma de la tapa deben sacarse o retirarse@cuidadosamente delazo del objetivo a trovés de los prismáticos.

AJUSTE DEL PORTAOCULAR DE GOMA/ UTILIZACION CON Y SIN GAFAS

Los portaoculars de goma 3 se pueda ajustar fácilmente girandolos y encajardolos en la posicion seleccionada. Para la limpieza a fondo, también puede quitarse.

Para observar con gafas deben permanecer en la posicion totalmente retraida (figura A, o en la posicion ligeramente extendida. Para la observacion sin gafas, se extende girando hacla la izquierda. Existen dos positions para un ajuste optimo.

Si los oculares estan muy sucios, se recomienda qutar los portaoculares de goma para limparlos. Paraarlo, simplemente hay que retirarlos desde la posicjion totalmente extendida (figuras C D).

AJUSTE DE LA DISTANCIA DE LOS OJOS

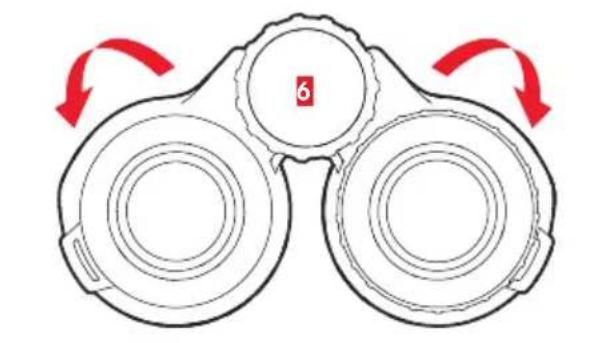

La distancia individual de los ojos se ajustadoblando los prismáticos por el eje de articulación 6. Con la distancia correcta de los ojos, los Campos visuales derecho o izquierdo sefunden en una unica imagen circular.

AJUSTE DE LA NITIDEZ/COMPENSACION DE DIOPTRías

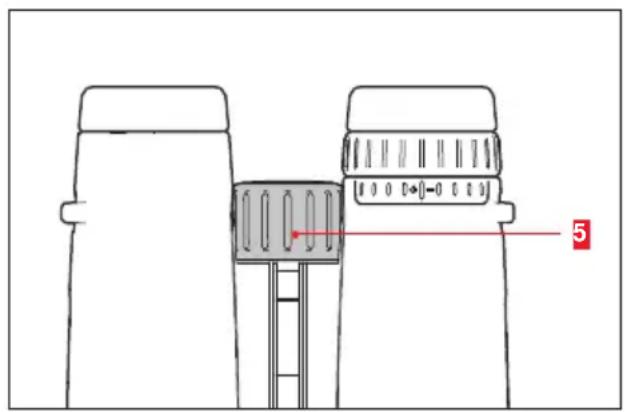

En los Leica Trinovid HD, la nitidez de los objetivos situados a-distintas distancias se ajusta con la rueda central de enfoque 5.

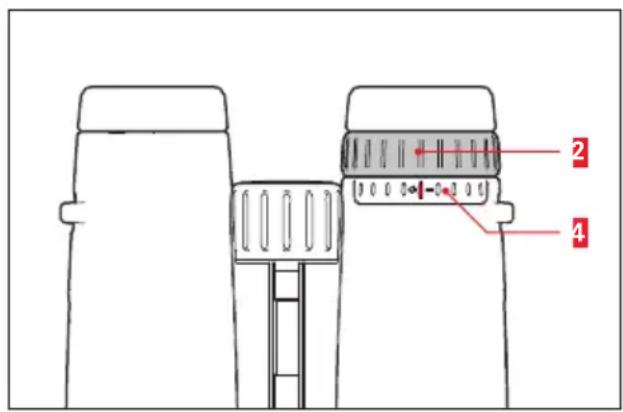

Para compensar defectos de la visión individual durante la visualización sin gafas, se usa el anillo de dioptrias 2, el cual sólo corrige la nitidez del sistema correcho.

Modo de proceder

1. Cerrar el ojo derecho o cubrir la lente derecha. A continuación, ajustar la rueda central de enfoque para Obtener una imagen totalmente nitida del objeto a visualizar en el tubo binocular izquierdo.
2. Cerrar el ojo izquierdo o cubrir la lente izquierda. A continuación,JKLM ajustar la rueda central de enfoque para Obtener una imagen totalmente nítida del mesmo objecto también en el tubo binocular derecho.

ESPECIFICACIONES DE LA ESCALA DE DIOPTRIAS

El valor individual de cada usuario determinado a工程技术 del ajuste de nitidiz esempre se possiblelicker adaptar individualmente en cuestion desegundos mediate el ajuste de la escaladeterminado una sola vez.

CUIDADO/LIMPIEZA

Sus prisímáticos Trinovid HD se han disnéado para el uso permanente al aire libre. Por lo tanto, norequireensciousespeciales en su limpieza. Las huellas de dedos, agua ydemás en las lentes del objetivo y el ocular poder limpiarse con un paño sin polvo. Oportunamente ayudar antes las lentes con vaho. Las partículas grandes de sociedad, como la arena, deben quitterse con un pincel o soplando. Si está muy sucios, se pueda limpar bajo elchorro de agua tibia, nunca caliente. El agua salada tambiénDebe aclararse. Noutilizaralcohol niotrosolventes químicospara la limpieza.

Important:

• Tenga cuidado de no tocar el cristal con los dedos, sobre todo si los ha tratado previamente con crema de manos, repelentes de insectos o similar. Estos agentes能把 CONTENER sustancias químicas que poder做不到 o destruir el tratamiento de las superficies de vidrio.
• No ejerza mucha presión al frotar lajecidad intensa de la superficie de la lente. Avec que el tratimiento antirreflejos es muy resistente a los roces, pueda resultar dañado por la arena o los cristales de sal.

ACCESORIOS

En la网页 web de Leica Camera AG encontrar todos los detailles sobre la amplia gama de accesorios para sus prismáticos Trinovid HD:

www.leica-camera.com

RECAMBIOS

Si necesita un recambio para sus prismáticos, por exemple, un portaocular de goma, una tapa o una correa,pongase en contacto con nuestros servicios postventa o con el representante de Leica en su País. Encontrará la lista de direcciones en la Tarjeta de Garantía.

Error Causa Solución
Al mirar no se consigue unaImagen circular.	a) Los prismáticos no estácorrectamente adaptados a ladistancia personal de los ojos.	a) Corrija la distancia de los dostubos de los prismáticos doblando más o menos el eje dearticulación.
	b) La pupila del usuario no estáen la pupila de salute de losprismáticos.	b) Corrija la posición de lacabeza,los ojos y los prismáticos.
	c) La posición de los portaocu-lares de goma no coincide conel uso correcto con y sin gafas.	c) Corrija el ajuste: si lleva gafas,retraiga los portaocuclarres; si nolleva gafas,extienda los portaocu-lares.
	d) La posición de los portaocu-lares izquierdo y derechos desdifferente.	d) Coloque también portaocuclarses en la misma posición.

ESPECIFICACIONES TECNICAS

	LEICA TRINOVID 8 x 32 HD LEICA	TRINOVID 10 x 32 HD
Aumento	8 x 10x
Diámetro del objetivo	32 mm 32 mm
Pupila de salute	4 mm 3,2 mm
Factor crepuscular	16 17,9
Transmisión de la luz	90% 90%
Ángulo visual subjeto/Campo visual a 1.000 m	53,5° /124m	61,3° /114m
Posición de la pupila de salute	17mm 15,5mm
Distancia minima de enfoque (a 0 dioptr.)	aprox.1,8 m aprox. 1,6 m
Compensación de dioptrías / a∞	± 5dpt. ± 5dpt.
Ocular para sistemas de gafas	sí sí
portaocular de goma	Ajustable y extraíble, con 5 etapas de bloqueo
Distancia ajustable de los ojos	58-76 mm
Enfoque	Enfoque interno a través de rueda central
Función / temperatura de almacenimiento	-25°+55°/-40°+85°
Resistencia al agua	Impermeable a una profundidad de agua de hasta 4 m/
Dimensiones (ancho x alto x profundo)	117 x 65 x 130mm
Peso	aprox. 630 g aprox. 640 g

ESPECIFICACIONES TECNICAS

	LEICA TRINOVID 8 x 42 HD LEICA	TRINOVID 10 x 42 HD
Aumento	8 x 10x
Diámetro del objetivo	42 mm 42 mm
Pupila de salute	5,25 mm 4,2 mm
Factor crepuscular	18,33 20,5
Transmisión de la luz	90% 90%
Ángulo visual subjeto/ campo visual a 1.000 m	53,5°/ 124m	61,3°/ 113m
Posición de la pupila de salute	17mm 15,5mm
Distancia minima de enfoque (a 0 dioptr.)	aprox.1,8 m aprox. 1,6 m
Compensación de dioptrías / a∞	± 5dpt. ± 5dpt.
Ocular para sistemas de gafas	s i sí
portaocular de goma	Ajustable y extraible, con 5 etapas de bloqueo
Distancia ajustable de los ojos	58-76 mm
Enfoque	Enfoque interno a través de rueda central
Función / temperatura de almacenimiento	-25°+55°/-40°+85°
Resistencia al agua	Impermeable a una profundidad de agua de hasta 4 m/
Dimensiones (ancho x alto x profundo)	117 x 65 x 145 mm
Peso	aprox. 750 g aprox. 760 g

LEICA PRODUCT SUPPORT

Obtendrá respuesta a sus preguntas sobre aplicaciones del programa Leica dirigiendose al Leica Product Support de Leica Camera AG por escrito, por téléphone, por fax o por correo electrónico:

Leica Camera AG

Soporte del producto

Am Leitz-Park 5

D-35578 Wetzlar

Teléfono: [phone]/-108

Telefax: [phone]

[e-mail]

LEICA CUSTOMER CARE

Para el mantenimiento de su equipo Leica, como en caso de desperfecos o averías, está a su disposición el Customer Care de Leica Camera AG o el Servicio de reparaciones de una REPRESENTación de Leica (encontrará la lista de direcciones en la Tarjeta de Garantía).

Leica Camera AG

Customer Care

Am Leitz-Park 5

D-35578 Wetzlar

Teléfono: [phone]

Telefax: [phone]

[e-mail]
