Type de produit	Écran LCD suspendu pour véhicule
Marque	WAECO (Mobitronic)
Modèle	Mobitronic RVRMM70
Dimensions (L x H x P)	210 x 230 x 40 mm
Poids	Environ 1,5 kg
Taille de l'image	7 pouces (17,7 cm en diagonale)
Résolution	337 000 pixels
Alignement des pixels	Non spécifié
Alimentation	12 V CC (max. 15 V)
Consommation électrique	16 W max (incluant lampe intérieure)
Standard vidéo	NTSC / PAL
Température de fonctionnement	0 °C à +60 °C
Entrées vidéo	2 entrées RCA (VIDEO 1 et 2)
Entrées audio	4 entrées RCA (AUDIO 1 et 2)
Sortie audio	Émetteur infrarouge pour casque sans fil (optionnel)
Fonctions principales	Réglage du volume, contraste, luminosité, couleur, format d'image, inversion d'image, écran bleu, mise en marche automatique, télécommande infrarouge
Inclinaison et rotation	Rotation latérale et inclinaison avant/arrière
Accessoires inclus	Plaque de fixation, boîte de jonction, câble de raccordement (5 m), kit câble, télécommande, piles AAA (2)
Accessoires en option	Casque infrarouge HS-10, modulateur FM FM-MOD-10, caméras RV-24/RV-27, commutateur RV-SWITCH-600
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants ni de liquides agressifs.
Sécurité	Fixation sécurisée pour éviter tout détachement. Ne pas monter dans l'angle d'efficacité d'un airbag. Débrancher la batterie avant toute intervention électrique.
Réparabilité et pièces détachées	Contacter le service après-vente WAECO pour toute réparation. Pièces détachées disponibles via le réseau officiel.
Informations générales	Notice disponible en plusieurs langues. Sous réserve de modifications techniques.

FOIRE AUX QUESTIONS - Mobitronic RVRMM70 WAECO

Comment installer l'écran Mobitronic RVRMM70 dans mon véhicule ?

L'installation doit être effectuée en suivant les consignes de sécurité. Testez d'abord le fonctionnement, puis fixez la plaque de fixation au plafond. Connectez le câble de raccordement à la boîte de jonction et branchez l'alimentation (borne 15 après contact). Veillez à ne pas monter l'écran dans la zone de déploiement d'un airbag.

Quelle est la tension d'alimentation requise ?

L'écran fonctionne en 12 V CC (max. 15 V). Utilisez une source d'énergie commutée (borne 15) pour éviter une décharge de la batterie.

Comment changer le format vidéo (NTSC/PAL) ?

Appuyez sur la touche PICTURE de la télécommande ou MODE sur l'écran, puis naviguez jusqu'à COLOR SYSTEM et sélectionnez PAL ou NTSC avec les touches VOL.

Que faire si l'image est instable ?

Une image instable horizontalement indique une tension d'alimentation inférieure à 12 V. Vérifiez la batterie et la longueur des câbles. Une instabilité verticale peut provenir d'un mauvais réglage du format vidéo (PAL/NTSC). Ajustez-le dans le menu.

Comment utiliser la télécommande ?

La télécommande infrarouge permet de mettre sous/hors tension (POWER), régler le volume (VOL UP/DOWN), accéder au menu image (PICTURE), couper le son (MUTE) et commuter les entrées (AV). Remplacez les piles (2×AAA) si elle ne fonctionne plus.

Puis-je connecter un casque audio sans fil ?

Oui, l'écran est équipé d'un émetteur infrarouge pour utiliser le casque optionnel HS-10. Le casque doit se trouver dans un rayon d'environ 10 mètres face à l'écran pour une bonne réception.

Comment nettoyer l'écran ?

Utilisez un chiffon doux et sec pour essuyer l'écran et le boîtier. N'utilisez jamais de solvants, de produits abrasifs ou de liquides qui pourraient pénétrer dans l'appareil.

Quels sont les formats d'image disponibles ?

Les formats sont sélectionnables via la touche PICTURE ou SET : FULL (16:9), NORMAL (4:3), CINEMA (16:9 agrandi) et WIDE (16:9 réduit).

L'écran peut-il être monté dans un endroit exposé à l'humidité ?

Non, la boîte de jonction doit être installée dans un endroit protégé de l'humidité (par exemple sous le tableau de bord). L'écran lui-même est conçu pour l'habitacle d'un véhicule, mais pas pour une exposition directe à l'eau.

Que faire si l'écran ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique (borne 15). Si le fusible est grillé, remplacez-le par un modèle identique. Assurez-vous que la mise en marche automatique (POWER DIRECT) est activée dans le menu. Testez également la télécommande avec des piles neuves.

MODE D'EMPLOI Mobitronic RVRMM70 WAECO

(véase F 1.3) y procéda après de la manière habituelle.

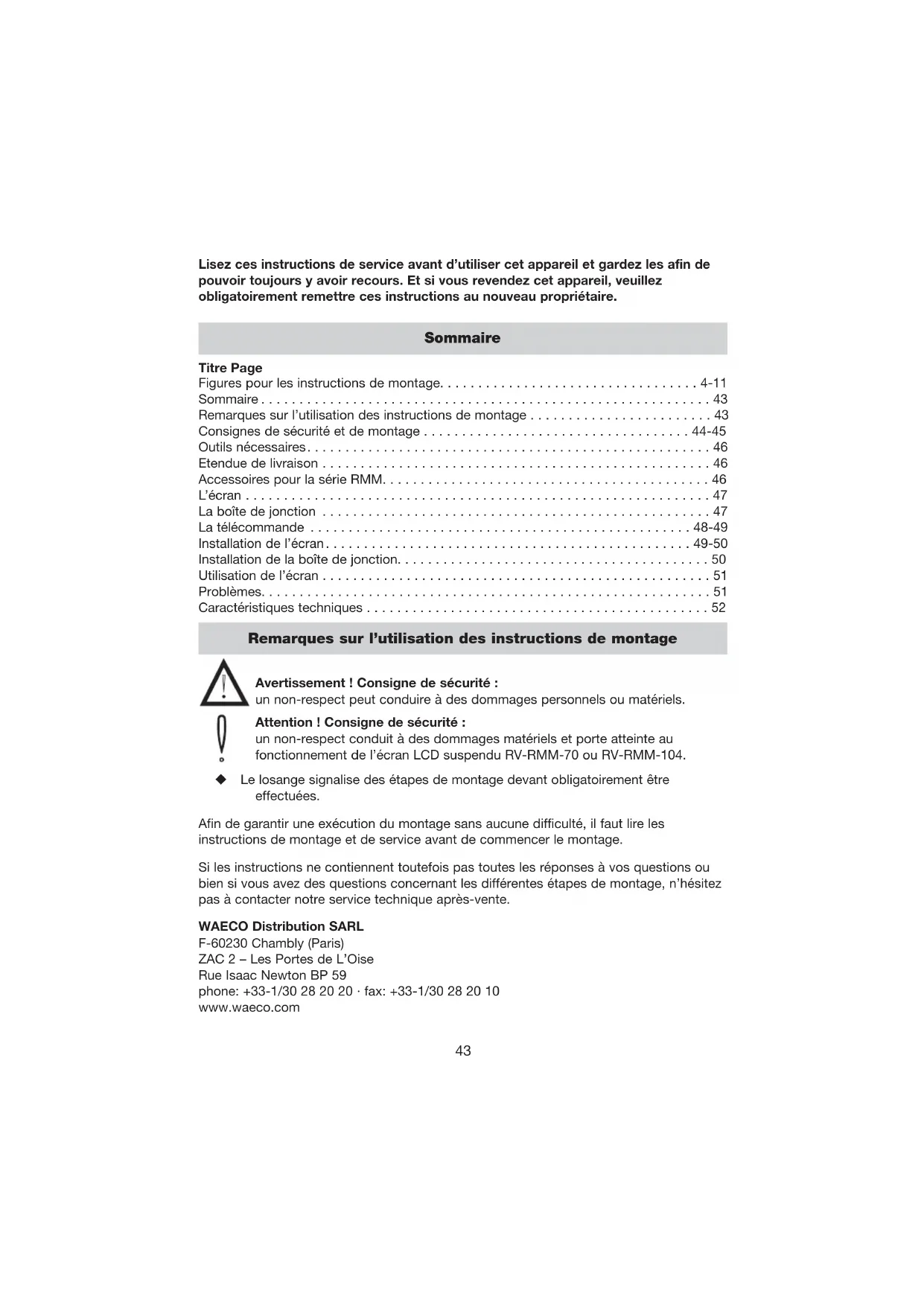

Lisez ces instructions de service avant d'utiliser cet appareil et gardez-les afin de pouvoir toujours y avoir recours. Et si vous revendez cet appareil, veuillez obligatoirement remettre ces instructions au nouveau propriétaire.

Sommaire

Figures pour les instructions de montage. 4-11

Somnaire 43

Remarques sur l'utilisation des instructions de montage 43

Consignes de sécurité et de montage 44-45

Outils nécessaires. 46

Étendue de livraison 46

Accessoires pour la série RMM. 46

L'ecran 47

La boîte de jonction 47

La télécommande 48-49

Installation de l'écran 49-50

Installation de la boîte de jonction. 50

Utilisation de l'écran 51

Problèmes. 51

Caractéristiques techniques 52

Remarques sur l'utilisation des instructions de montage

Avertissement! Consigne de sécurité :

Un non-respect peut conduire à des dommages personnels ou matériels.

Attention ! Consigne de sécurité :

Un non-respect conduit à des dommages matériels et porte atteinte au fonctionnement de l'écran LCD suspendu RV-RMM-70 ou RV-RMM-104.

Le losange signalise des étapes de montage devant obligatoirement être effectuées.

Afin de garantir une exécution du montage sans aucune difficulté, il faut suivre les instructions de montage et de service avant de commencer le montage.

Si les instructions ne contiennent toutefois pas toutes les réponses à vos questions ou bien si vous avez des questions concernant les différentes étapes de montage, n'hésitez pas à contacter notre service technique après-vente.

WAECO distribution SARL

F-60230 Chambly (Paris)

ZAC 2 - Les Portes de l'Oise

Rue Isaac Newton BP 59

phone: [phone] · fax: [phone]

www.waeco.com

Consignes de sécurité et de montage

WAECO International décline toute responsabilité pour des dégâts résultant des points suivants :

a) Erreurs de montage. b) Dégâts sur le système suite à des influences et des surtensions mécaniques. c) Modifications sur l'appareil sans autorisation explicite de WAECO International. d) Utilisation à d'autres fins que celles décrites dans les instructions de montage.

Avertissement ! Un court-circuit peut avoir les conséquences suivantes si les liaisons de cables sont insuffisantes :

• cables brûlés
• déclenchement du coussin gonflable - endommagement des dispositifs de commande électroniques
• pannes des fonctions électriques (clignotants, lumière des freins, klaxon, allumage, éclairage)

Veuillez tenir compte des consignes suivantes :

Les désignations de borne suivantes sont valables lors de travaux sur les câbles du véhicule :

30 (entrée directe du pôle positif de la batterie) 15 (pôle positif couplé, après la batterie) 31 (câble de retour à partir de la batterie, masse) 58 (phare de marche arrière)

La méthode la plus sûre pour effectuer la liaison est de rassembler les extrémités de câbles en les souder et en les isolant par la suite. Pour des connexions démontables, utilisez seulement des cosses de câble, des connecteurs et des prises femelles plates isolés. N'utilisez jamais de barrettes de connexion.

Utilisez une pince de sertissage pour relier les câbles à des cosses de câble, des connecteurs ou des prises femelles plates.

Pour des raccordements de câbles sur 31 (masse) :

Vissez le câble avec une cosse à sertir et un disque à fente sur une vis de masse propre au véhicule ou bien vissez-le avec une cosse à sertir, une vis à tôle et un disque à fente sur la tôle de la carrosserie.

Veillez assurer une bonne transmission de masse!

Avertissement ! Vu les risques de court-circuit, il faut toujours déconnecter le pole négatif de la batterie avant d'effectuer des travaux sur le système électrique du véhicule. Sur des véhicules avec une batterie supplémentaire, il faut également en déconnecter le pole négatif.

Attention ! Lorsque le pôle négatif de la batterie est déconnecté, toutes les données sauvegardées dans les mémoires volatiles du système électronique convivial sont perdues.

Consignes de sécurité et de montage

En fonction de l'équipement du véhicule, les données suivantes doivent éventuellement être entrées:

Code de la radio · Horloge du véhicule · Temporisateur · Ordinateur de bord · Position du siège

Les indications respectives pour le réglage figurent dans les instructions de service correspondantes.

Avertissement ! Des pièces eventuelles de l'écran LCD suspendu RV-RMM-70 ou RV-RMM-104 montées dans le véhicule doivent être fixées de façon à ne pas pouvoir se détacher (freinage brusque, accident) et donc à ne présenter aucun risque de blessures pour les passagers.

Veillez à ne pas monter l'écran dans l'angle d'efficacité d'un coussin gonflable. Un déclenchement présente autrement des risques de blessures. Ne montez pas l'écran dans la zone d'impact de la tête.

Attention! Pour contrôler la tension dans des câbles électriques, utilisez uniquement une lampe étalon pour diodes (voir A 1) ou un voltmètre (voir A 2). Des lampes étalons (voir A 3) équipées d'un élément lumineux absorbent une intensité de courant tropées et elles risquent donc d'endommager le système électronique du véhicule.

Attention! Afin d'éviter des endommagements, laissez suffisamment de place libre pour la sortie du foret (voir A 4). Ébavurez et enduisez de produit anticorrosif tous les alésages.

Attention! Lors de la pose des branchements électriques, tenez compte des points suivants:

1. Ils ne doivent pas être trop recourbés ni tordus (voir A 5a).
2. Ils ne doivent pas frotter contre des bords (voir A 5b).
3. Ils ne doivent pas être posés à travers des traversées à angles vifs sans protection adéquate (voir A 5c).

N'ouvre pas les appareils afin de ne pas porter atteinte à l'étanchéité ni à la fonctionnalité (voir A 6). Ne tirez pas sur les câbles afin de ne pas porter atteinte à la fonctionnalité des composants (voir A 7).

Outils nécessaires

Les outils suivants sont obligatoirement nécessaires pour effectuer l'encastrement et le montage :

• Échelle (voir B 1) - Perceuse (voir B 5)
• Pointeau (voir B 2) - Tournevis (voir B 6) - Marteau (voir B 3) - Clé plate (voir B 7)
• Foret (voir B 4)

Les outils suivants sont nécessaires pour effectuer le branchement électrique et le contrôle :

-Lampe étalon (voir B 8) -Gaine thermorétractable pour diodes - ou voltmètre (voir B 9) -Appareil à air chaud (voir B 12) -Pince (voir B 10) -Fer à braser (voir B 13) dédessertissage -Ruban isolant (voir B 11) -Etain à braser (voir B 14)

Selon vos conditions individuelles de montage, vous nécessiteriez éventuellement encore d'autres vis, écrous, rondelles, vis à tôle et serre-câbles en plus de ceux livrés.

Etendue de livraison

\( N^o \)	Quantité	Désignation
1	1	Ecran (voir C)
1.1	1	Ecran
1.2	1	Plaque de fixation + 4 vis à tôle 4,2 x 15 mm
1.3	1	Câble de raccordement entre boîte de jonction et écran, env. 5 m
1.4	1	Boîte de jonction + 4 vis à tôle 4,2 x 15 mm
1.5	1	Kit cable de raccordement, à deux brins
1.6	1	Télécommande à infrarouge
1.7	1	2 piles, type AAA

Sous réserve de modifications techniques!

Accessoires pour la série RMM

Les articles suivants sont disponibles pour compléter la série RMM

Désignation

Casque d'écoute infrarouge sans fil

Modulateur FM pour transmettre le signal audio ou système audio du véhicule. Vous nécessitez un câble en Y RCA.

Caméra RV-24, RV-27 via boîte de jonction RV-SWITCH-600

Numéro d'article

HS-10

FM-MOD-10

RV-27/RV-24

RV-SWITCH-600

Sous-réservation de modifications techniques et de disponibilité !

Les éléments de commande

Interrupteur Marche/Arrêt éclairage de l'intérieur (voir D 1.1)

Lampe intérieure (voir D 1.2)

Bouton-poussoir pour ouvrir l'écran (voir D 1.3)

Fenêtre réceptrice infrarouge (voir D 1.4)

VOL> (voir D 1.5)

Touche pour baisser ou pour sélectionner la fonction/configuration dans le sous-menu, par exemple luminosité, fonction d'inversion d'image.

MODE (voir D 1.6)

Touche pour sélectionner la fonction (voir également le chapitre ‘La télécommande')

VOL< (voir D 1.7)

Touche pour augmenter le volume ou pour sélectionner la fonction/configuration dans les sous-menus, par exemple luminosité, fonction d'inversion d'image.

POWER (voir D 1.8)

Interrupteur Marche/Arrêt

Panneau de connexion sur la partie supérieure du boîtier (voir D 2)

• CONTROLLER (voir D 2.1) Endroit auquel vous devez brancher le câble de raccordement fourni avec l'appareil pour relier la boîte de jonction et l'écran.
• F M (IR) inoccupé (voir D 2.2).
• RX inoccupé (voir D 2.3).
• Bornes de raccordement grises (Dome Light) pour la lampe intérieure intégrée (voir D 2.4).
• Émetteur infrarouge (casque d'écoute) (voir D 2.5).

À L'avant :

• TO MONITOR, douille de jonction du câble de raccordement à l'écran (voir E 1). Enfichez le connecteur jusqu'à ce que vous l'entendiez s'enclencher.
• INPUTVIDEO 1 et 2, 2 douilles (RCA) entrée video 1 et 2 (voir E 2).
• Douille câble d'alimentation, douille à 2 pôles (voir E 3). Le câble d'alimentation est composé de 2 fils :

Rouge = 12V - 15V maxi

Noir

masse

• INPUT AUDIO 1 et 2, 4 douilles (RCA), entree video 1 et 2 (voir E 4).

Les éléments de commande

POWER, interrupteur Marche/Arrêt (voir F 1.1).

Mise en marche/hors marche de l'écran sans fonction (voir F 1.2). sans fonction (voir F 1.3).

Si la télécommande ne fonctionne pas, appuyez une fois sur la touche MONITOR (voir F 1.3) et puis continuez comme d'habitude.

VOL UP/DOWN, réglages du volume, 2 touches, une pour haut et une pour bas (voir F 1.4).

PICTURE (voir F 1.5), touche pour la configuration de l'image et de la fonction (même fonction que la touche MODE sur l'écran, voir D 1.6).

Pour appeler le menu, procédez comme suit :

Appuyez sur la touche PICTURE (voir F 1.5) de la télécommande ou sur la touche MODE (voir D 1.6) de l'écran. Des graphiques apparaissent alors pour configurer la fonction.

Modifiez les valeurs des graphiques suivants au moyen des touches VOL UP/DOWN (voir F 1.4) (voir les graphiques à la page suivante)

Contraste (CONTRAST) Luminosité (BRIGHTNESS) Couleur (COLOR) Valeur de couleur (TINT) (uniquement pour format vidéo NTSC) Écran bleu en cas d'absence de signal vidéo, marche/arrêt (BLUE SCREEN) Mise en marche automatique dès que l'alimentation en courant est appliquée, marche/arrêt (POWER DIRECT) Format vidéo PAL/NTSC (COLOR SYSTEM) Image normale/ image inversée (MIRROR MODE).

k Sélection du format d'image (MODE SELECTOR) (voir F 1.5 et D 1.6):

1 FULL = 16:9 2 NORMAL = 4:3 3 CINEMA = 16:9 agrandi 4 WIDE = 16:9 réduit

MUTE permettre le haut-parleur en sourdine (voir F1.6).

AV pour commuter les entrées vidéo (voir F 1.7).

SET pour sélectionner directement des formats d'image (voir F 1.8).

Remplacement des piles

Retirez le couvercle du compartiment à piles en le tirant vers le bas (voir F 2). Mettez les piles en place (2 × 1,5V type AAA). Veillez à assurer la bonne polarité (voir F 3).

Refermez le compartiment (voir F 4).

La télécommande

Graphiques (menu) (voir F 1.5 ou D 1.6)

BLUE SCREEN: OFF

2) AV 1/AV 2 (voir F 1.7)

Consignes générales de montage!

Avant de mettre l'écran en place, tenez compte des points suivants:

• Positionnez l'écran provisoirement.
• Le lieu de montage doit être plat.
• Avant le montage final, contrôlez si la place libre disponible au-dessus du lieu de montage choisi est suffisante pour fixer des rondelles et des écrous.
• N'oubliez pas de prendre en compte le poids de l'écran. Est-il nécessaire de renforcer la fixation (rondelles ou plaques plus grandes) ?
• Est-il possible de poser un kit de câble de raccordement et une rallonge vers l'écran ?
• Veillez à ne pas monter l'écran dans l'angle d'efficacité d'un coussin gonflable. Un déclenchement présente autrement des risques de blessures. Ne montez pas l'écran dans la zone d'impact de la tête.

Installation de l'écran

Testez le fonctionnement avant le montage.

Si une lampe intérieure figure à un endroit approprié, par exemple entre le siège du conducteur et le siège du passager, il est possible d'installer l'écran suspendu à cet endroit. Vérifie que la longueur du câble de raccordement suffit pour relier l'appareil entre son emplacement et la boîte de jonction.

Attention! Veillez à bien pouvoir fixer l'écran à son emplacement (voir H 1.4). L'habillage de plafond est-il suffisamment stable? Des vis suffiront-elles pour obtenir une résistance satisfaisante (voir H 1.5)? Essayez d'ouvrir l'écran (voir H 1.5).

Attention! La lampe intérieure doit être hors tension afin d'éviter tout risque de court-circuit durant l'installation de l'écran. Enlevez la lampe intérieure (voir H 1.1). Fixez la plaque de fixation (voir H 1.2). Posez le câble de raccordement entre l'écran et l'emplacement prévu pour la boîte de jonction. Branchez le câble d'alimentation de la lampe intérieure d'origine aux connexions de l'écran (il n'est pas nécessaire de faire attention à la polarité) (voir H 1.3). Branchez le câble de raccordement dans la douille (voir H 1.6). Vous devez obligatoirement tenir compte des consignes de sécurité.

Installation de la boîte de jonction

L'emplacement prévu doit être protégé contre l'humidité. Vu la construction compacte de la boîte, il est recommandé de la monter sous le tableau de bord.

La boîte peut être fixée au moyen des vis à tôle fournies avec la boîte ou bien avec de la bande Velcro autoadhésive (ne fait pas partie de l'étendue de livraison).

Tenez compte des consignes de sécurité et de montage!

L'alimentation en courant doit être effectuée par le biais d'une source d'énergie commutée, par exemple borne 15.

Même lorsque le système est hors marche (réception infrarouge active), celui-ci possède une certaine consommation de courant, laquelle risque, sur une durée plus longue, de décharger la batterie du véhicule.

La boîte de junction est dotée d'entrées pour 2 sources vidéo (voir I 2). Il peut s'agir d'un lecteur DVD (WAECO, n° d'art. DVD-PL-10), d'une caméra etc. Branchez les câbles RCA des sources vidéo dans les douilles VIDEO/AUDIO (voir I 2). Un signal audio mono est créé en cas d'utilisation d'une entrée audio.

Utilisation de l'écran

Après avoir achevé tous les branchements, l'écran se met automatiquement en marche si l'alimentation en courant est appliquée (POWER DIRECT = ON) ou bien vous pouvez mettre l'appareil en marche au moyen de la télécommande (touche POWER) (voir F 1.1).

Si une source vidéo est raccordée et en marche, l'image apparait et le signal audio est transmis par le biais du casque d'écoute infrarouge, accessoire HS-10 (voir G 1), ou bien par le biais de la radio du véhicule (en cas d'utilisation du modulator FM-MOD-10). Pour changer de canal vidéo, appuyez sur la touche AV (voir F 1.7) de la télécommande. Pour modifier la configuration, appuyez sur les touches MODE et VOL sur l'écran (voir D 1.5/1.6/1.7) ou sur la télécommande (voir F 1.5/1.4).

L'écran peut être tourné de sur les deux côtés et incliné de vers l'avant et l'arrière (voir G 1 et G 2).

Utilisation du casque d'écoute hs-10

Les écans RV-RMM-70 et -104 sont équipés d'un émetteur infrarouge permettant l'utilisation du casque d'écoute infrarouge sans fil, HS-10 (pour plus de renseignements, se référer aux instructions). Pour l'utilisation du casque d'écoute, il faut se maintenir dans un domaine de à l'horizontal et de à la verticale par rapport à l'écran (voir G). Ceci permet d'assurer une réception de son parfaite.

Image instable dans le sens horizontal

L'alimentation en tension est descendue sous 12 V. Chargez la batterie du véhicule. Veillez à ce que la ligne d'alimentation entre la source de tension et la boîte de jonction soit aussi courte que possible.

Image instable dans le sens vertical

Le format vidéo ajusté (COLOR SYSTEM) ne concorde pas avec la source vidéo. Changez de format, par exemple de NTSC à PAL.

Caractéristiques techniques

Dimensions (larg. x haut. x prof.): 210 × 230 × 40 mm (RV-RMM-70)

Dimensions (larg. x haut. x prof.): 285 × 310 × 40 mm (RV-RMM-104)

Tension de service : 12 V DC, 15 V maxi

Consommation de courant : 16 watts maxi y inclus lampe intérieure

(RV-RMM-70)

18 watts maxi y inclus lampe intérieure

(RV-RMM-104)

Taille de l'image : 7", 17,7 cm en diagonale (RV-RMM-70)

Taille de l'image : 10,4", 26,4 cm en diagonale (RV-RMM-104)

Nombre de pixels de l'image : 337.000 pixels (RV-RMM-70)

Nombre de pixels de l'image: 480.000 pixels (RV-RMM-104)

Standard vidéo: NTSC/PAL

Température de service: 0°C à +60 °C

Poids: env. 1,5 kg (RV-RMM-70)

Poids: env. 2,5 kg (RV-RMM-104)

Sous réserve de modifications pour des perfectionnements techniques.

Gardez ces instructions de service et en cas de vente, remettez-les avec l'appareil à l'acheteur.

Pour tous renseignements complémentaires sur les écrans RV-RMM-70 ou RV-RMM-104, contactez :

WAECO Distribution SARL

F-60230 Chambly (Paris)

ZAC 2 - Les Portes de l'Oise

Rue Isaac Newton · BP 59

phone: [phone] · fax: [phone]

www.waeco.com

Remplacer le vano batterie (fig. F 4).

Graphiques (menu) (fig. F 1.5 ou D 1.6)

BLUE SCREEN: OFF

Mode Miroir : Normal

2) AV 1/AV 2 (fig. F 1.7)

Ingén fonction (se F 1.3).

Ingén fonction (se F 1.3).
