MODE D'EMPLOI GW90849 Gewiss

LED indicateur d'état

Touche de programmation

Bornes de connexion de la charge

Fusible de 2,5 A à haut pouvoir d'interruption

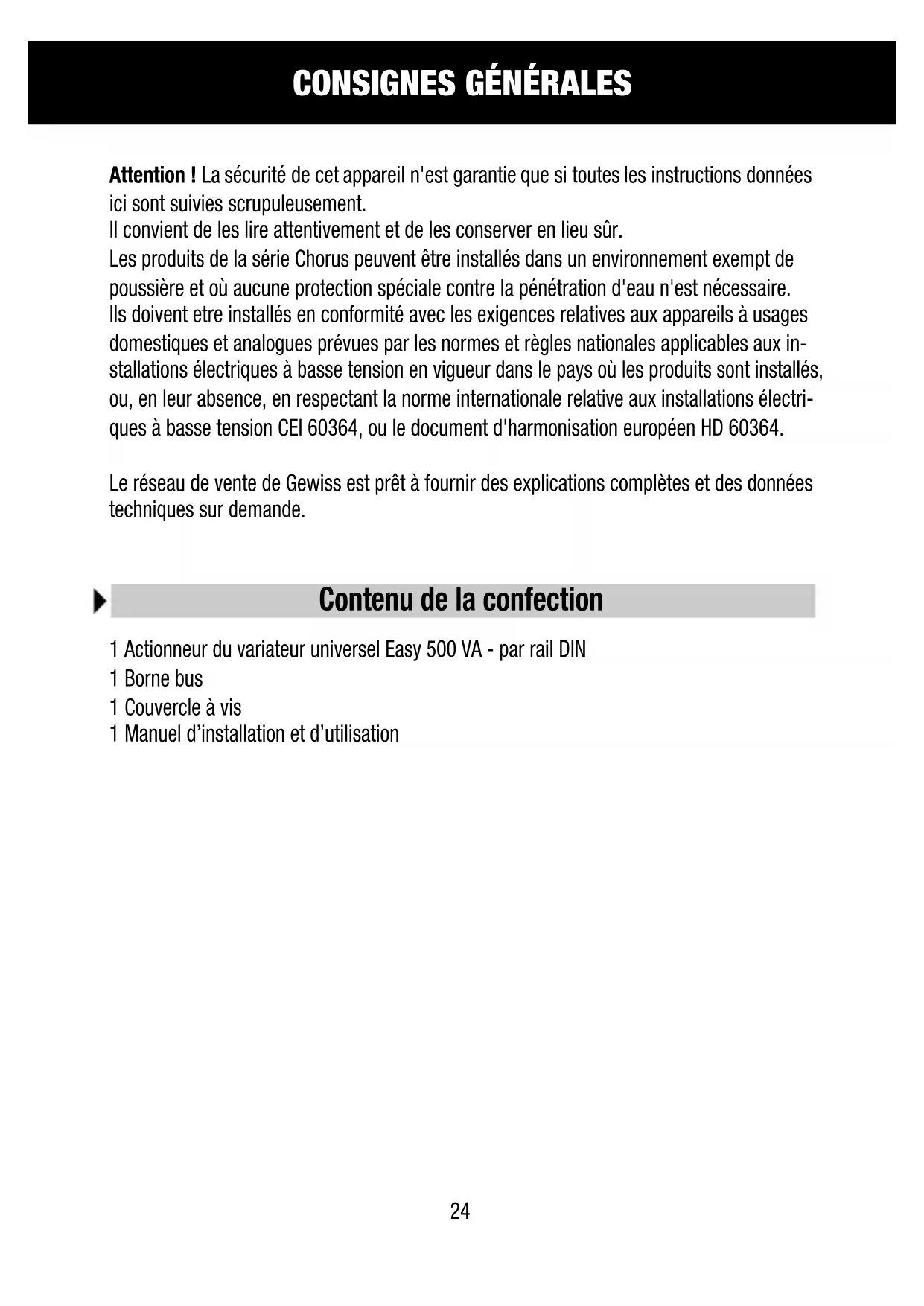

Attention ! La sécurité de cet appareil n'est garantie que si toutes les instructions données ici sont suivies scrupuleusement.

Il convient de les lire attentivement et de les conserver en lieu sûr.

Les produits de la série Chorus peuvent être installés dans un environnement exempt de poussière et où aucune protection spéciale contre la pénétration d'eau n'est nécessaire. Ils doivent être installés en conformité avec les exigences relatives aux appareils à usages domestiques et analogues prévues par les normes et règles nationales applicables aux installations électriques à basse tension en vigueur dans le pays où les produits sont installés, ou, en leur absence, en respectant la norme internationale relative aux installations électriques à basse tension CEI 60364, ou le document d'harmonisation européen HD 60364.

Le réseau de vente de Gewiss est prêt à fournir des explications complètes et des données techniques sur demande.

Contenu de la confection

1 Actionneur du variateur universel Easy 500 VA - par rail DIN
1 Borne bus
1 Couvercle à vis
1 Manuel d'installation et d'utilisation

DESCRIPTION GÉNÉRALE

En résumé

L'actionneur du variateur universel 500 VA - par rail DIN permet de commander et de réguler des lampes à incandescence, des charges inductives (lampes halogènes à basse tension à travers des transformateurs à enroulement) et des charges capacitives (lampes halogènes à basse tension à travers des transformateurs électroniques).

L'actionneur du variateur est alimenté par la ligne bus et il est équipé d'un LED frontal d'indication de l'état de la sortie (LED éteint si OFF, vert si ON, rouge si la sortie est en surcharge).

L'actionneur du variateur permet l'allumage et la coupure de la charge raccordée, le réglage de la luminosité, l'exécution de commandes temporisées, de commandes prioritaires et de commandes d'activation de blocage pour le forçage de l'état de sortie, la mémorisation et l'exécution des scénarios. Les différentes modalités de fonctionnement sont exploitables simultanément.

L'actionneur du variateur est monté sur rail DIN, à l'intérieur de tableaux électriques ou de boîtes de dérivation.

Fonctions

L'actionneur peut être configuré avec l'Easy Controller afin de réaliser les fonctions suivantes :

ACTIVATION ET DÉSACTIVATION DES CHARGES

L'actionneur du variateur active (100%) ou désactive (0%) la charge électrique lorsqu'il reçoit des commandes ON/OFF envoyées, par exemple, par une interface à contacts ou par un clavier de commande configuré en modalité de Commutation cyclique ON/OFF ou in Gestion des fronts.

Le LED d'état s'allume pour indiquer que la sortie est active.

RÉGLAGE DE LA LUMINOSITÉ

Permet d'allumer ou d'éteindre la lumière ou bien de faire varier la valeur de la luminosité de 13% à 100% ou de 100% à 13% selon les commandes reçues par d'autres dispositifs KNX. Le LED d'état s'allume pour indiquer que la sortie est active.

Le dispositif est en mesure d'accepter, en entrée, des commandes de valeur de la luminosité en pourcentage.

DESCRIPTION GÉNÉRALE

EXÉCUTION DES COMMANDES TEMPORISÉES

L'actionneur du variateur active à pleine puissance la charge électrique raccordée sur une durée déterminée par le paramètre Temps d'activation et la désactive lorsque ce temps s'est écoulé.

C'est, par exemple, la configuration de la lumière des escaliers. Si, lors de cette durée d'activation, l'actionneur du variateur reçoit une nouvelle commande ON avec temporisation, le comptage du temps repart du début. Si une commande OFF est envoyée avant que le temps ne se soit écoulé, la lumière est éteinte. Le LED d'état s'allume pour indiquer que la sortie est active.

Avec le paramètre Temps de préavis, on habilite le préavis de coupure : dans ce cas, le dispositif diminue la valeur de luminosité sur la durée imposée jusqu'à la coupure. On pourra donc envoyer une nouvelle commande de temporisation avant que la lumière ne s'éteigne.

EXÉCUTION DES COMMANDES PRIORITAIRES

L'actionneur du variateur active (100%) ou désactive (0%) la charge commandée en fonction de la commande (ON ou OFF) transmise par le dispositif envoyant la commande prioritaire. Tant qu'il ne reçoit pas une commande d'annulation du forçage, le variateur ignore toutes les autres commandes reçues, y compris la commande du bouton-poussoir frontal. Si aucune autre commande n'est reçue, l'actionneur retourne, au terme du forçage, à l'état précédent l'activation. Dans le cas contraire, l'état assumé correspond à la dernière commande reçue (une commande d'augmentation ou de diminution de la luminosité est, de toute façon, ignorée). Le LED d'état s'allume pour indiquer que la sortie est active.

GESTION DES SCÉNARIOS

L'actionneur du variateur permet de mémoriser et de gérer 8 scénarios au maximum. Les valeurs de luminosité peuvent être mémorisées et rappelées à l'aide des dispositifs Easy ou des boutons-poussoirs traditionnels raccordés au bus à travers une interface à contacts. On pourra créer jusqu'à 8 scénarios avec des valeurs de luminosité librement choisies. À la réception de la commande, le variateur porte la charge à la valeur de la luminosité précédemment imposée. Le LED d'état s'allume pour indiquer que la sortie est active.

LED INDICATEUR D'ÉTAT

État du LED de signalisation de l'état de sortie
ARRÊT (OFF)	Charge non pilotée (OFF ou valeur de réglage à 0%) et tension de réseau présente
Vert	Charge pilotée (ON ou valeur de réglage différente de 0%) et tension de réseau présente
Rouge Surcharge en sortie
Jaune clignotant Tension de réseau absente et tension du bus présente
Rouge clignotant Réarmement après une surcharge (5 s)

INSTALLATION

ATTENTION : l'installation du dispositif doit uniquement être réalisée par un personnel qualifié, en suivant la réglementation en vigueur et les lignes directrices relatives aux installations KNX.

Consignes pour l'installation KNX

1. La longueur de la ligne du bus entre l'actionneur du variateur et l'alimentation ne doit pas dépasser 350 mètres.
2. La longueur de la ligne du bus entre l'actionneur du variateur et le dispositif KNX le plus éloigné ne doit pas dépasser 700 mètres.
3. Pour éviter les signaux et les surtensions involontaires, ne pas créer de circuits en boucle.
4. Maintenir une distance d'au moins 4 mm entre les câbles de la ligne du bus isolés individuellement et les câbles de la ligne électrique (figure C)
5. Ne pas détériorer le conducteur de continuité électrique du blindage (figure D).

ATTENTION : les câbles de signal du bus non utilisés et le conducteur de continuité électrique ne doivent jamais toucher des éléments sous tension ou le conducteur de terre !

Montage sur rail DIN

Monter le variateur sur un rail DIN de 35 mm de la manière suivante (figure E) :

1. Insérer l'accrochage supérieur du dispositif sur le rail DIN.
2. Tourner le dispositif et le bloquer sur le rail DIN en agissant sur la languette de fixation.

Connexions électriques

ATTENTION : couper la tension de réseau avant de connecter le dispositif au réseau électrique !

La figure B reporte le schéma des connexions électriques.

1. Connecter le fil rouge du câble bus à la borne rouge (+) du terminal et le fil noir à la borne noire (-). On pourra raccorder, au terminal bus, jusqu'à 4 lignes bus (fils de même couleur sur la même borne) (figure F).
2. Isoler le blindage, le conducteur de continuité électrique et les fils blanc et jaune restants du câble bus (si l'on utilise un câble bus à 4 conducteurs) qui ne s'avèrent pas nécessaires (figure D).
3. Insérer la borne bus dans les broches du dispositif. Le sens d'insertion est déterminé par les guides de fixation. Isoler la borne bus à l'aide du couvercle correspondant, qui devra être fixé au dispositif à l'aide de sa vis. Le couvercle garantit la séparation minimale de 4 mm entre les câbles de puissance et les câbles bus. (figure G).
4. Raccorder la charge aux bornes à vis correspondantes en vérifiant le respect des limites de courant spécifiées dans les Caractéristiques Techniques.
5. Protéger le variateur en insérant, sur la ligne d'alimentation, un fusible à haut pouvoir d'interruption max 2,5 A.

Initialisation avec l'Easy Controller

1. Alimenter le dispositif à travers le bus.
2. Faire acquérir le dispositif par le système en appliquant l'une des procédures suivantes :

• Acquisition automatique :

- sélectionner la commande « Chercher/Configurer » ou « Balayage » du menu « Installation »

• Acquisition manuelle :

• sélectionner le menu « Ajouter un dispositif » du menu « Installation »,
• appuyer brièvement (< 2 secondes) sur la touche de programmation. Le LED de programmation s'éclaire lors du processus d'acquisition (figure A).

Le dispositif acquis est listé avec un numéro assigné, le code du produit et la liste des canaux sur la vue « Dispositifs ».

Initialisation avec l'unité de base Easy (GW 90 831)

1. Alimenter le dispositif à travers le bus.
2. Faire acquérir le dispositif par le système en appliquant l'une des procédures suivantes :

- Acquisition automatique (le dispositif présente encore les réglages d'usine) :

- choisir, sur l'unité de base Easy, le menu « Application → Nouvelle fonction » ou « Application → Édition de la fonction » : le dispositif est automatiquement reconnu.

- Acquisition manuelle (les réglages d'usine ont été modifiés) :

- choisir, sur l'unité de base Easy, le menu « Application → Chercher un dispositif », - appuyer brièvement (< 2 secondes) sur la touche de programmation. Le LED de programmation s'allume lors du processus d'acquisition (figure A).

Le dispositif acquis par l'unité de base Easy est listé, avec le numéro assigné, dans les canaux des menus « Application → Nouvelle fonction » ou « Application → Édition de la fonction ».

PROGRAMMATION À L'AIDE DU CONFIGURATEUR EASY

Programmer l'actionneur à l'aide d'Easy Controller (GW 90 837 / GW 90 838 / GW 90 840) ou avec l'unité de base Easy (GW 90 831).

Le canal de l'actionneur du variateur à utiliser dans la fonction à créer peut être sélectionné au choix :

• en appuyant sur le bouton-poussoir local de commande : le canal correspondant sera mis en évidence dans la liste des canaux
  • directement dans la liste des canaux

Après la sélection des dispositifs, on pourra créer les fonctions.

Noms des fonctions
variateur 1 bouton	réglage de la luminosité avec 1 bouton-poussoir
variateur 2 boutons	réglage de la luminosité avec 2 boutons-poussoirs
bouton poussoir	activation ou désactivation de la charge
fronts	activation ou désactivation de la charge
valeur luminosité	envoi des valeurs de la luminosité
commande prioritaire	envoi des commandes prioritaires
temporisation	commande ON avec temporisation
scénario	activation des scénarios

Pour de plus amples informations sur les procédures de programmation, faire référence à la documentation de l'unité de base Easy ou de l'Easy Controller.

Paramètres de configuration (Easy)

Après la création de la fonction, on pourra configurer les paramètres de fonctionnement de l'actionneur.

Les paramètres disponibles sont listés, selon la fonction réalisée, dans les tableaux reportés ci-dessous.

La valeur soulignée indique la valeur par défaut.

Fonction : temporisation
Paramètre : temps d'activation
non active aucune temporisation
1 seconde sortie activée 1	seconde
2 secondes sortie activée 2	secondes
3 secondes sortie activée 3	secondes
5 secondes sortie activée 5	secondes
10 secondes sortie activée 10	secondes
15 secondes sortie activée 15	secondes
20 secondes sortie activée 20	secondes
30 secondes sortie activée 30	secondes
45 secondes sortie activée 45	secondes
1 minute sortie activée 1 minute
1 minute 15 secondes sortie activée 1 minute et 15 secondes
1 minute 30 secondes sortie activée 1 minute et 30 secondes
2 minutes sortie activée 2 minutes
2 minutes 30 secondes sortie activée 2 minutes et 30 secondes
3 minutes sortie activée 3 minutes
5 minutes sortie activée 5 minutes
15 minutes sortie activée 15 minutes
20 minutes sortie activée 20 minutes
30 minutes sortie activée 30 minutes
1 heure sortie activée 1 heure
2 heures sortie activée 2 heures
3 heures sortie activée 3 heures
5 heures sortie activée 5 heures
12 heures sortie activée 12 heures
24 heures sortie activée 24 heures

Paramètres de configuration (Easy)

Fonction : temporisation
Paramètre : temps de préavis
aucun préavis	aucun préavis
15 secondes	préavis de 15 secondes avant la coupure de la charge
30 secondes	préavis de 30 secondes avant la coupure de la charge
1 minute	préavis de 1 minute avant la coupure de la charge

Utilisation du bouton-poussoir de commande locale

Le bouton-poussoir de commande manuelle (figure A) permet la commutation cyclique ON/OFF, en portant le niveau de luminosité de 0% à 100% et inversement à chaque pression. Si une commande prioritaire est active, les commandes locales ne sont pas exécutées.

Comportement à la coupure et au réarmement de l'alimentation du bus

À la coupure de l'alimentation du bus, le dispositif porte la sortie sur OFF (0%). Au réarmement de l'alimentation du bus, la sortie se porte sur la valeur de luminosité ayant précédé la coupure de la tension.

Une éventuelle surcharge est signalée par le LED frontal, allumé fixe en rouge. Lors de la surcharge, la sortie du variateur est éteinte et toute commande reçue par le bus est ignorée. Après avoir éliminé la cause de la surcharge, on pourra réarmer le fonctionnement et désactiver la signalisation de surcharge de la manière suivante :

• en agissant sur le bouton-poussoir de commande frontal du variateur et en commandant la sortie. Le variateur se porte sur la valeur maximale de luminosité et, au bout de 5 secondes environ, si la surcharge a été éliminée, le LED d'état s'allume en vert. La touche frontale permet la commande du variateur même en cas de surcharge. Lors du réarmement (5 secondes environ), le LED frontal clignote en rouge,
• en retirant la tension de réseau 230 Vca (en présence de la tension bus). Au réarmement de la tension de réseau, on pourra envoyer une commande via bus ou bien commander le variateur à l'aide du bouton-poussoir frontal. Indépendamment de la commande reçue, le variateur porte la charge à la valeur maximale de luminosité. Au bout de 5 secondes environ, si la surcharge a été éliminée, le LED d'état s'allume en vert et le variateur exécute la dernière commande reçue. Lors du réarmement (5 secondes environ), le LED frontal clignote en rouge.

Entretien

Pour le nettoyage, utiliser un chiffon sec.

CARACTÉRISTIQUES TECHNIQUES

Communication	Bus KNX
Alimentation	Par bus KNX, 29 V cc SELV
Câble bus	KNX TP1
Absorption de courant sur le bus	9 mA max
Éléments de commande	1 touche miniature de programmation
	1 bouton-poussoir de commande manuelle ON/OFF
Éléments de visualisation	1 LED rouge de programmation
	1 LED de signalisation de l'état de sortie
Tension nominale	230 V ca, 50 Hz
Puissance totale admissible	Lampes à incandescence : 40-500 W
	Lampes halogènes : 40-500 W
	Charges inductives : 40-500 VA
	Charges capacitives : 40-500 VA
Puissance maximale dissipée	10 W
Milieu d'utilisation	A l'intérieur, lieux secs
Température de fonctionnement	-5 à +45 °C
Température de stockage	-25 à +55 °C
Humidité relative	Max 93% (sans condensation)
Connexion au bus	Bornes à 2 fiches ∅ 1 mm
Connexions électriques	Bornes à vis, section max des câbles : 2,5 mm ^2
Degré de protection	IP20
Dimension	4 modules DIN
Normes de référence	Directive basse tension 2006/95/CE
	Directive sur la compatibilité électromagnétique 2004/108/CE
	EN50428, EN50090-2-2
Certifications	KNX/EIB
