BEDIENUNGSANLEITUNG GW90849 Gewiss

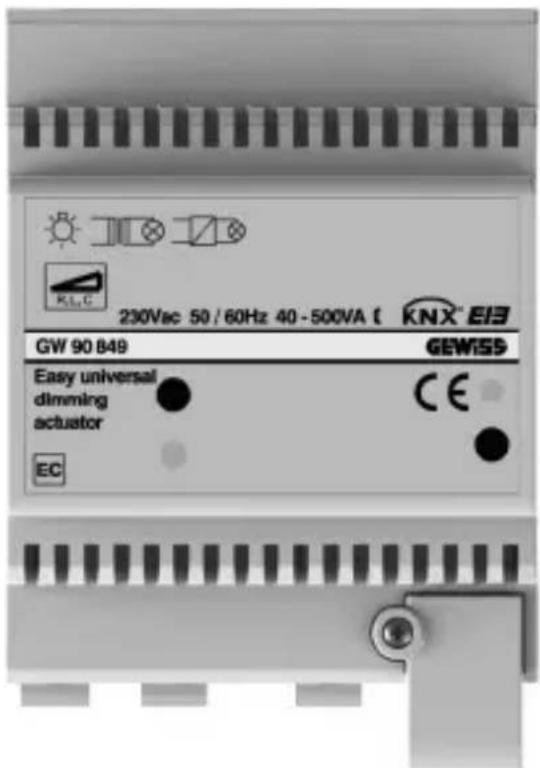

Attuatore dimmer universale Easy 500VA - da guida DIN Easy universal dimmer actuator 500VA - DIN rail mounting Actionneur du variateur universel Easy 500 VA - par rail DIN Accionador dimer universal Easy 500VA - de carril DIN Universeller Dimmerschaltgeber Easy 500VA - auf DIN-Schiene

230Vac 50 / 60Hz 40 - 500VA t KNX E13 GW 90 849 GEWISS Easy universal dimming actuator CE EC

GW 90 849

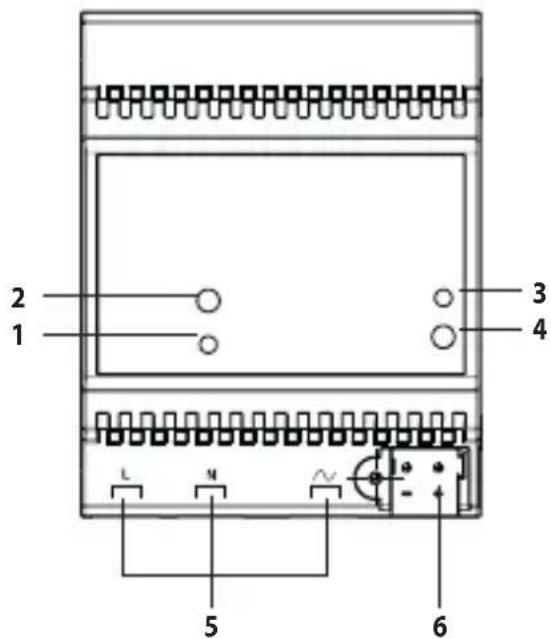

A

2 1 3 4 L N ~ 6 5

B

Led für die Statusanzeige

Lokaler Steuertaster

Klemmen für den Anschluss der Last

⑥ Terminali bus

BUS terminals

Bornes du bus

Conectores bus

Busanschlüsse

Sicherung 2,5A mit hoher Unterbrechungsleistung

C

Bus ≥ 4 mm 230 V

INDICE

S. ALLGEMEINE HINWEISE 44

ALLGEMEINE BESCHREIBUNG 45

INSTALLATION 47

PROGRAMMIERUNG MIT EASY-KONFIGURATIONSGERÄT 49

IM BETRIEB 51

TECHNISCHE DATEN.... 52

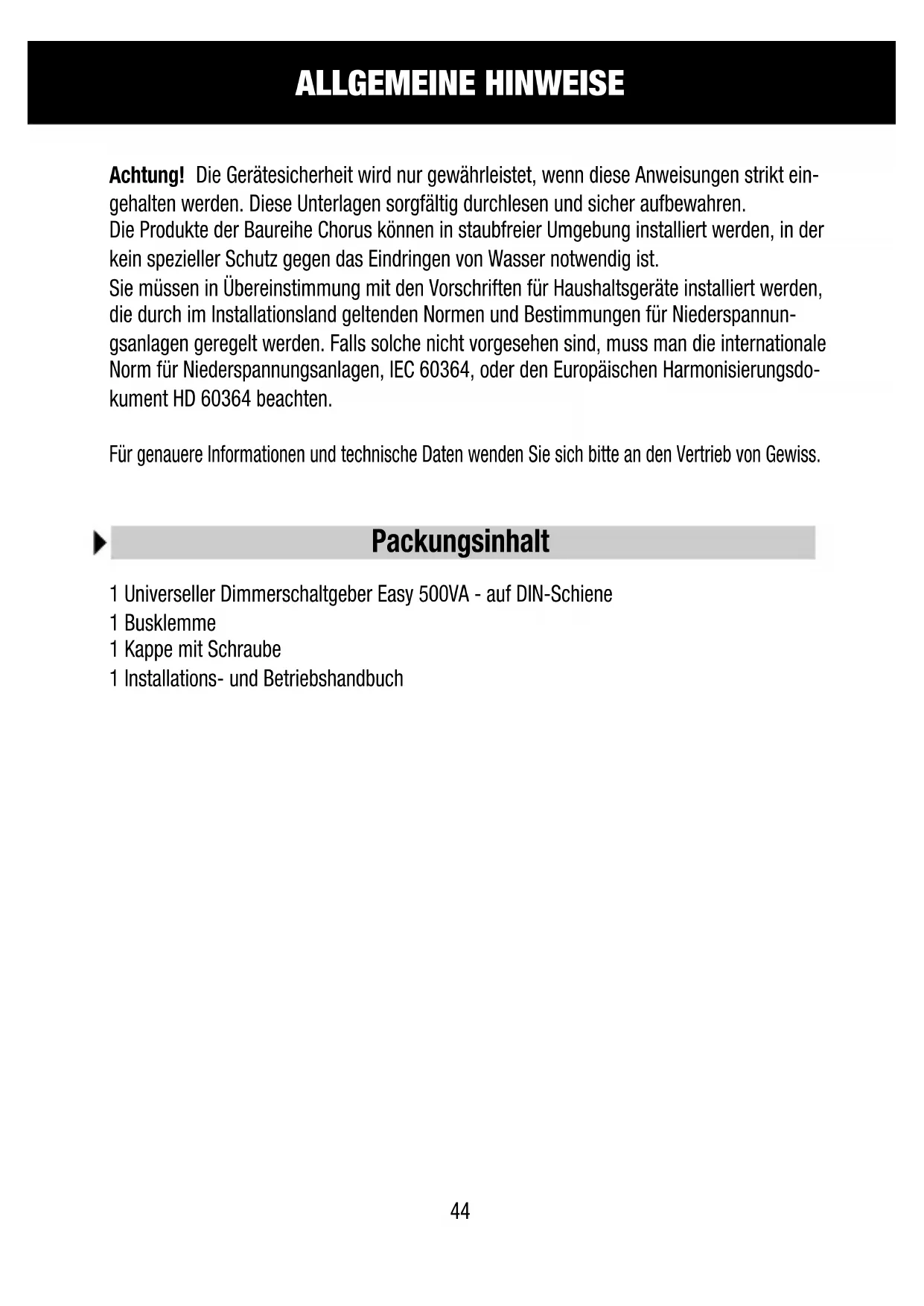

ALLGEMEINE HINWEISE

Achtung! Die Gerätesicherheit wird nur gewährleistet, wenn diese Anweisungen strikt eingehalten werden. Diese Unterlagen sorgfältig durchlesen und sicher aufbewahren.

Die Produkte der Baureihe Chorus können in staubfreier Umgebung installiert werden, in der kein spezieller Schutz gegen das Eindringen von Wasser notwendig ist.

Sie müssen in Übereinstimmung mit den Vorschriften für Haushaltsgeräte installiert werden, die durch im Installationsland geltenden Normen und Bestimmungen für Niederspannungsanlagen geregelt werden. Falls solche nicht vorgesehen sind, muss man die internationale Norm für Niederspannungsanlagen, IEC 60364, oder den Europäischen Harmonisierungsdokument HD 60364 beachten.

Für genauere Informationen und technische Daten wenden Sie sich bitte an den Vertrieb von Gewiss.

Packungsinhalt

1 Universeller Dimmerschaltgeber Easy 500VA - auf DIN-Schiene
1 Busklemme
1 Kappe mit Schraube
1 Installations- und Betriebshandbuch

Kurzbeschreibung

Der universelle Dimmerschaltgeber 500VA – auf DIN-Schiene gestattet die Steuerung und Regelung von Glühlampen, induktiven Lasten (Niederspannungs-Halogenlampen über Wickeltransformatoren) und kapazitiven Lasten (Niederspannungs-Halogenlampen über elektronische Transformatoren).

Der Dimmerschaltgeber wird über die Busleitung gespeist und verfügt über eine frontseitige Led zur Anzeige des Ausgangsstatus (LED ausgeschalten, wenn OFF, grün, wenn ON, rot, wenn der Ausgang überlastet ist).

Der Dimmerschaltgeber gestattet das Ein- und Ausschalten der angeschlossenen Last, die Regulierung des Helligkeitswerts, die Ausführung von zeitgeschalteten Steuerungen, prioritären Steuerungen für die Änderung des Ausgangsstatus, die Speicherung und die Ausführung von Lichtszenarien. Die verschiedenen Betriebsarten können gleichzeitig genutzt werden. Der Dimmerschaltgeber wird auf der DIN-Schiene, in Schaltkästen oder Abzweigdosen installiert.

Funktionen

Der Schaltgeber kann mit dem Easy-Controller konfiguriert werden, um nach Wahl eine der folgenden Funktionen auszuführen:

AKTIVIERUNG UND DEAKTIVIERUNG VON LASTEN

Der Dimmerschaltgeber aktiviert (100%) oder deaktiviert (0%) die elektrische Last, wenn er ON/OFF-Befehle empfängt, die zum Beispiel von einer Kontaktschnittstelle oder einer Sendeeinrichtung gesendet werden, die im Modus Zyklische ON/OFF-Umschaltung oder Frontsteuerung konfiguriert sind.

Die Statusled leuchtet auf, um anzuzeigen, dass der Ausgang aktiv ist.

REGULIERUNG DER HELLIGKEIT

Gestattet es, das Licht ein- oder auszuschalten, oder seinen Helligkeitswert von 13% bis 100% zu erhöhen oder von 100% bis 13% zu verringern, je nach den von anderen KNX-Geräten empfangenen Befehlen. Die Statusled leuchtet auf, um anzuzeigen, dass der Ausgang aktiv ist.

Das Gerät kann eingehende Steuerungen mit prozentualem Helligkeitswert verwalten.

ALLGEMEINE BESCHREIBUNG

AUSFÜHRUNG ZEITGESCHALTETER STEUERUNGEN

Der Dimmerschaltgeber aktiviert die angeschlossene elektrische Last bei voller Leistung für die Zeitspanne, die vom Wert des Parameters Einschaltzeit festgelegt wird, und deaktiviert sie bei deren Ablauf. Diese Einstellung wird zum Beispiel für das Treppenlicht benutzt. Wenn der Dimmerschaltgeber während des Aktivierungszeitraums einen neuen ON-Befehl mit Zeitschaltung empfängt, beginnt die Zeitzählung erneut. Wenn ein OFF-Befehl vor Ablauf der Zeit gesendet wird, wird das Licht ausgeschalten. Die Statusled leuchtet auf, um anzuzeigen, dass der Ausgang aktiv ist. Mit dem Parameter Vorwarnzeit kann die Abschaltvorwarnung aktiviert werden: In diesem Fall verringert das Gerät den Helligkeitswert für die eingestellte Zeit bis zur Ausschaltung. Somit kann eine neue zeitgeschaltete Steuerung gesendet werden, bevor sich das Licht ausschaltet.

AUSFÜHRUNG PRIORITÄRER STEUERUNGEN

Der Dimmerschaltgeber aktiviert (100%) oder deaktiviert (0%) die gesteuerte Last je nach dem Befehl (ON oder OFF), der vom Gerät übertragen wird, das die prioritäre Steuerung sendet. Solange der Dimmer keinen Befehl zur Deaktivierung der Änderung empfängt, ignoriert er alle anderen empfangenen Befehle, einschließlich derer von einem eventuellen frontseitigen Taster. Wenn keine andere Steuerungen empfangen werden, kehrt der Schaltgeber am Ende der Änderung in den Status vor der Aktivierung derselben zurück. Andernfalls wird der Status der zuletzt empfangenen Steuerung eingenommen (ein Befehl zur Erhöhung/Verringerung der Helligkeit wird in jedem Fall ignoriert). Die Statusled leuchtet auf, um anzuzeigen, dass der Ausgang aktiv ist.

VERWALTUNG VON LICHTSZENARIEN

Der Dimmerschaltgeber gestattet die Speicherung und Verwaltung von max 8 Lichtszenarien. Die Helligkeitswerte können mit Hilfe von Easy-Geräten oder konventionellen, über eine Kontaktschnittstelle an den Bus angeschlossenen Tastern gespeichert und aufgerufen werden. Es können bis zu 8 Lichtszenarien mit frei einstellbaren Helligkeitswerten erstellt werden. Bei Empfang der Steuerung bringt der Dimmer die Last auf den zuvor eingestellten Helligkeitswert. Die Statusled leuchtet auf, um anzuzeigen, dass der Ausgang aktiv ist.

LED FÜR DIE STATUSANZEIGE

Status der Leuchtdiode des Ausgangsstatus
OFF	Last nicht gesteuert (OFF oder Regelwert 0%) und Netzspannung vorhanden
Grün	Last gesteuert (ON oder Regelwert nicht gleich 0%) und Netzspannung vorhanden
Rot Überlast am Ausgang
Gelb blinkend Netzspannung nicht vorhanden und Busspannung vorhanden
Rot blinkend Rücksetzung nach Überlast (5 Sek)

INSTALLATION

ACHTUNG: Die Installation des Geräts darf ausschließlich durch qualifiziertes Fachpersonal unter Beachtung der geltenden Bestimmungen und der Richtlinien für KNX-Installationen durchgeführt werden.

Hinweise für die KNX-Installation

1. Die Länge der Busleitung zwischen Dimmerschaltgeber und Netzgerät darf 350 Meter nicht überschreiten.
2. Die Länge der Busleitung zwischen Dimmerschaltgeber und dem am weitesten entfernten KNX-Gerät darf 700 Meter nicht überschreiten.
3. Um ungewollte Signale und Überspannungen zu vermeiden, Schleifenbildungen unterlassen.

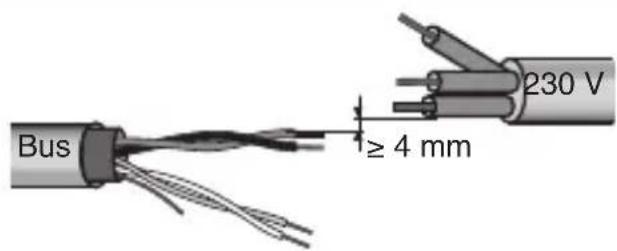

4. Einen Abstand von mindestens 4 mm zwischen den einzeln isolierten Kabeln der Busleitung und denen der Stromleitung einhalten (Abbildung C).

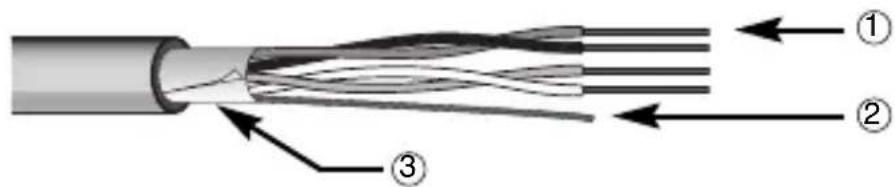

5. Den Schirmbeidraht nicht beschädigen (Abbildung D).

ACHTUNG: Die nicht benutzten Bus-Signalkabel und der Beidraht dürfen niemals unter Spannung stehende Elemente oder den Erdungsleiter berühren!

Montage an der DIN-Schiene

Den Dimmer wie folgt an einer 35mm-DIN-Schiene montieren (Abbildung E):

1. Die obere Einrastbefestigung des Geräts in die DIN-Schiene einsetzen.
2. Das Gerät drehen und es auf der DIN-Schiene blockieren, indem auf die Befestigungslasche eingewirkt wird.

Elektrische Anschlüsse

ACHTUNG: Die Netzspannung unterbrechen, bevor das Gerät an das Stromnetz angeschlossen wird!

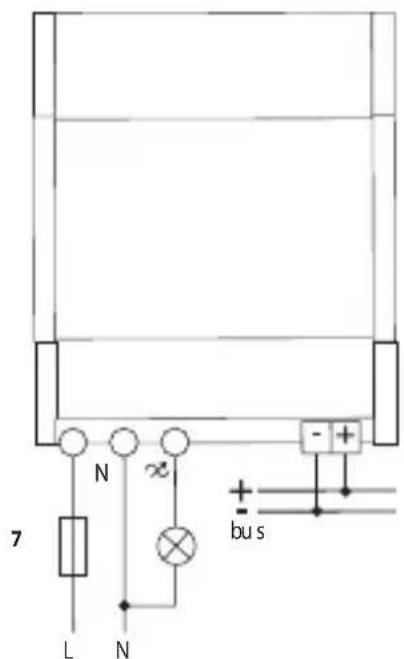

Die Abbildung B zeigt den elektrischen Anschlussplan.

1. Den roten Leiter des Buskabels an die rote Klemme (+) des Verteilers und den schwarzen Draht an die schwarze Klemme (-) anschließen. Am Busverteiler können bis zu 4 Busleitungen angeschlossen werden (Leiter derselben Farbe an der gleichen Klemme) (Abbildung F).
2. Den Schirm, den Beidraht und die restlichen, nicht benötigten, weißen und gelben Leiter des Buskabels (falls ein Buskabel mit 4 Leitern benutzt wird) abisolieren (Abbildung D).
3. Die Busklemme in die vorgesehenen Füße des Geräts einsetzen. Die korrekte Schaltungsrichtung wird durch die Befestigungsschienen bestimmt. Die Busklemme mit der vorgesehenen Kappe isolieren, die mit ihrer Schraube am Gerät befestigt werden muss. Die Kappe gewährleistet die Mindestisolierung von 4mm zwischen den Leistungskabeln und den Buskabeln. (Abbildung G).
4. Die Last an den vorgesehenen Schraubklemmen anschließen und dabei sicherstellen, dass die in den Technischen Daten angegebenen Stromgrenzen nicht überschritten werden.
5. Den Dimmer schützen, indem an der Versorgungsleitung eine Sicherung mit hoher Unterbrechungsleistung, max. 2,5A, eingesetzt wird.

Initialisierung mit dem Easy-Controller

1. Das Gerät über den Bus speisen.
2. Das Gerät mit einem der folgenden Verfahren in das System einlesen:

- Automatische Erfassung:

- den Befehl "Suchen/Konfigurieren" oder "Scannen" des Menüs "Anlage" auswählen;

- Manuelle Erfassung:

• das Menü "Gerät hinzufügen" des Menüs "Anlage" auswählen;
• kurz (< 2 Sekunden lang) die Programmiertaste drücken. Die Programmierled leuchtet während des Erfassungsprozesses auf (Abbildung A).

Das erfasste Gerät wird mit einer zugewiesenen Nummer, der Artikelnummer und der Liste der Kanäle in der Ansicht "Geräte" angezeigt.

▶ Initialisierung mit Easy-Basiskonfigurationseinheit (GW 90 831)

1. Das Gerät über den Bus speisen.
2. Das Gerät mit einem der folgenden Verfahren in das System einlesen:

- Automatische Erfassung (das Gerät hat noch die Werkseinstellungen):

- in der Easy-Basiskonfigurationseinheit das Menü “Anwendung → Neue Funktion” oder “Anwendung → Funktion editieren” auswählen: Das Gerät wird automatisch erkannt.

- Manuelle Erfassung (die Werkseinstellungen wurden geändert):

• in der Easy-Basiskonfigurationseinheit das Menü "Anwendung → Gerät suchen" auswählen;
• kurz (< 2 Sekunden lang) die Programmiertaste drücken. Die Programmierled leuchtet während des Erfassungsprozesses auf (Abbildung A).

Das von der Easy-Basiskonfigurationseinheit erfasste Gerät wird mit der zugewiesenen Nummer in den Kanälen der Menüs “Anwendung → Neue Funktion” oder “Anwendung → Funktion editieren” angezeigt.

PROGRAMMIERUNG MIT EASY-KONFIGURATIONSGERÄT

Den Schaltgeber mit dem Easy-Controller (GW 90 837 / GW 90 838 / GW 90 840) oder der Easy-Basiskonfigurationseinheit (GW 90 831) programmieren.

Der Kanal des Dimmerschaltgebers, der in der zu erstellenden Funktion benutzt werden soll, kann auf eine der folgenden Arten ausgewählt werden:

• durch Drücken des lokalen Steuertasters: der entsprechende Kanal wird in der Liste der Kanäle hervorgehoben
• direkt aus der Liste der Kanäle

Nach der Auswahl der Geräte können die Funktionen erstellt werden.

Funktionsnamen
Dimmtaster	Helligkeitsregulierung mit 1 Taster
Dimmen	Helligkeitsregulierung mit 2 Tastern
Bouton poussoir	Aktivierung oder Deaktivierung der Last
Flanken	Aktivierung oder Deaktivierung der Last
Helligkeitswert	Helligkeitswerte senden
Zwangsführung	Senden prioritärer Befehle
Zeitfunktion	zeitgeschalteter ON-Befehl
Szene	Aktivierung der Lichtszenarien

Für weitere Informationen zu den Programmierverfahren siehe die Unterlagen der Easy-Basiskonfigurationseinheit oder des Easy-Controllers.

Konfigurationsparameter (Easy)

Nach der Erstellung der gewünschten Funktion können die Betriebsparameter des Schaltgebers konfiguriert werden.

Die je nach erstellter Funktion verfügbaren Parameter werden in der untenstehenden Tabelle aufgelistet.

Der unterstrichene Wert ist der Standardwert.

Funktion: Zeitfunktion

Parameter: Einschaltzeit

nicht aktiv keine Zeitschaltung

1 Sekunde Ausgang 1 Sekunde lang aktiviert

2 Sekunden Ausgang 2 Sekunden lang aktiviert

3 Sekunden Ausgang 3 Sekunden lang aktiviert

5 Sekunden Ausgang 5 Sekunden lang aktiviert

10 Sekunden Ausgang 10 Sekunden lang aktiviert

15 Sekunden Ausgang 15 Sekunden lang aktiviert

20 Sekunden Ausgang 20 Sekunden lang aktiviert

30 Sekunden Ausgang 30 Sekunden lang aktiviert

45 Sekunden Ausgang 45 Sekunden lang aktiviert

1 Minute Ausgang 1 Minute lang aktiviert

1 Minute 15 Sek. Ausgang 1 Minute, 15 Sekunden lang aktiviert

1 Minute 30 Sek. Ausgang 1 Minute, 30 Sekunden lang aktiviert

2 Minuten Ausgang 2 Minuten lang aktiviert

2 Minuten 30 Sek Ausgang 2 Minuten, 30 Sekunden lang aktiviert

3 Minuten Ausgang 3 Minuten lang aktiviert

5 Minuten Ausgang 5 Minuten lang aktiviert

15 Minuten Ausgang 15 Minuten lang aktiviert

20 Minuten Ausgang 20 Minuten lang aktiviert

30 Minuten Ausgang 30 Minuten lang aktiviert

1 Stunde Ausgang 1 Stunde lang aktiviert

2 Stunden Ausgang 2 Stunden lang aktiviert

3 Stunden Ausgang 3 Stunden lang aktiviert

5 Stunden Ausgang 5 Stunden lang aktiviert

12 Stunden Ausgang 12 Stunden lang aktiviert

24 Stunden Ausgang 24 Stunden lang aktiviert

Konfigurationsparameter (Easy)

Funktion: Zeitfunktion
Parameter: Vorwarnzeit
keine Warnung	keine Vorwarnung
15 Sekunden	Vorwarnung 15 Sekunden vor Ausschalten der Last
30 Sekunden	Vorwarnung 30 Sekunden vor Ausschalten der Last
1 Minute	Vorwarnung 1 Minute vor Ausschalten der Last

Benutzung des lokalen Steuertasters

Der manuelle Steuertaster (Abbildung A) gestattet die zyklische ON/Off-Umschaltung. Dabei wird bei jedem Tastendruck die Helligkeitsstufe von 0% auf 100% und umgekehrt gebracht. Falls ein prioritärer Befehl aktiv ist, werden die lokalen Steuerungen nicht ausgeführt.

Verhalten bei Ausfall und Rücksetzung der Busversorgung

Bei Ausfall der Busversorgung bringt das Gerät den Ausgang auf OFF (0%). Bei Rücksetzung der Busversorgung wird der Ausgang auf den Helligkeitswert gebracht, der vor dem Spannungsausfall eingestellt war.

Überlastverwaltung

Eine eventuelle Überlast wird durch das Aufleuchten der frontseitigen Led in Rot angezeigt. Während der Überlast wird der Dimmerausgang ausgeschalten und alle vom Bus empfangenen Befehle werden ignoriert. Nachdem die Ursache der Überlast beseitigt wurde, den normalen Betrieb wieder herstellen und die Überlastanzeige wie folgt deaktivieren:

• den frontseitigen Steuertaster des Dimmers betätigen und den Ausgang steuern. Der Dimmer geht auf den maximalen Helligkeitswert und nach zirka 5 Sekunden leuchtet die Statusled fest grün auf, wenn die Überlast beseitigt wurde. Die frontseitige Taste gestattet die Steuerung des Dimmers auch im Falle einer Überlast. Während der Rücksetzung (zirka 5 Sekunden) blinkt die frontseitige Led rot.
• die 230VAC-Netzspannung unterbrechen (bei vorhandener Busspannung). Bei Rücksetzung der Netzspannung kann ein Befehl über den Bus gesendet oder der Dimmer mit dem frontseitigen Taster gesteuert werden. Der Dimmer bringt die Last unabhängig vom empfangenen Befehl auf den maximalen Helligkeitswert. Wenn die Überlast beseitigt wurde, leuchtet nach zirka 5 Sekunden die Statusled fest grün auf und der Dimmer führt den zuletzt erhaltenen Befehl aus. Während der Rücksetzung (zirka 5 Sekunden) blinkt die frontseitige Led rot.

Wartung

Für eine eventuelle Reinigung einen trockenen Lappen benutzen.

TECHNISCHE DATEN

Kommunikation	KNX-Bus
Versorgung	Über KNX-Bus, 29 V DC SELV
Buskabel	KNX TP1
Stromaufnahme vom Bus	9 mA max
Steuerelemente	1 Miniaturprogrammiertaste
	1 manueller ON/OFF-Steuertaster
Anzeigeelemente	1 rote Programmierled
	1 Leuchtdiode des Ausgangsstatus
Bemessungsspannung	230 V AC, 50 Hz
Zulässige Gesamtleistung	Glühlampen: 40-500W
	Halogenlampen: 40-500W
	Induktive Lasten: 40-500VA
	Kapazitive Lasten: 40-500VA
Maximale Verlustleistung	10W
Einsatzumgebung	trockene Innenräume
Betriebstemperatur	-5 ÷ +45 °C
Lagertemperatur	-25 ÷ +55 °C
Relative Feuchte	Max 93% (nicht kondensierend)
Busanschluss	Schnelleinrastende Klemme, 2 Pins ∅ 1 mm
Elektrischer Anschluss	Schraubklemmen, max. Kabelquerschnitt: 2,5 mm^2
Schutzart	IP20
Abmessungen	4 DIN-Teilungseinheiten
Normenbezüge	Niederspannungsrichtlinie 2006/95/EG
	Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG
	EN50428, EN50090-2-2
Zertifizierungen	KNX/EIB
