MANUAL DE USUARIO GW90849 Gewiss
LED indicador de estado
Pulsador de mando local
Tecla de programación
Programmiertaste
Bornes para conexión de carga
Fusible 2,5A de alto poder de corte
ADVERTENCIAS GENERALES.... pág. 34
DESCRIPCIÓN GENERAL.... 35
INSTALACIÓN 37
PROGRAMACIÓN CON CONFIGURADOR EASY 39
EN SERVICIO 41
DATOS TÉCNICOS 42

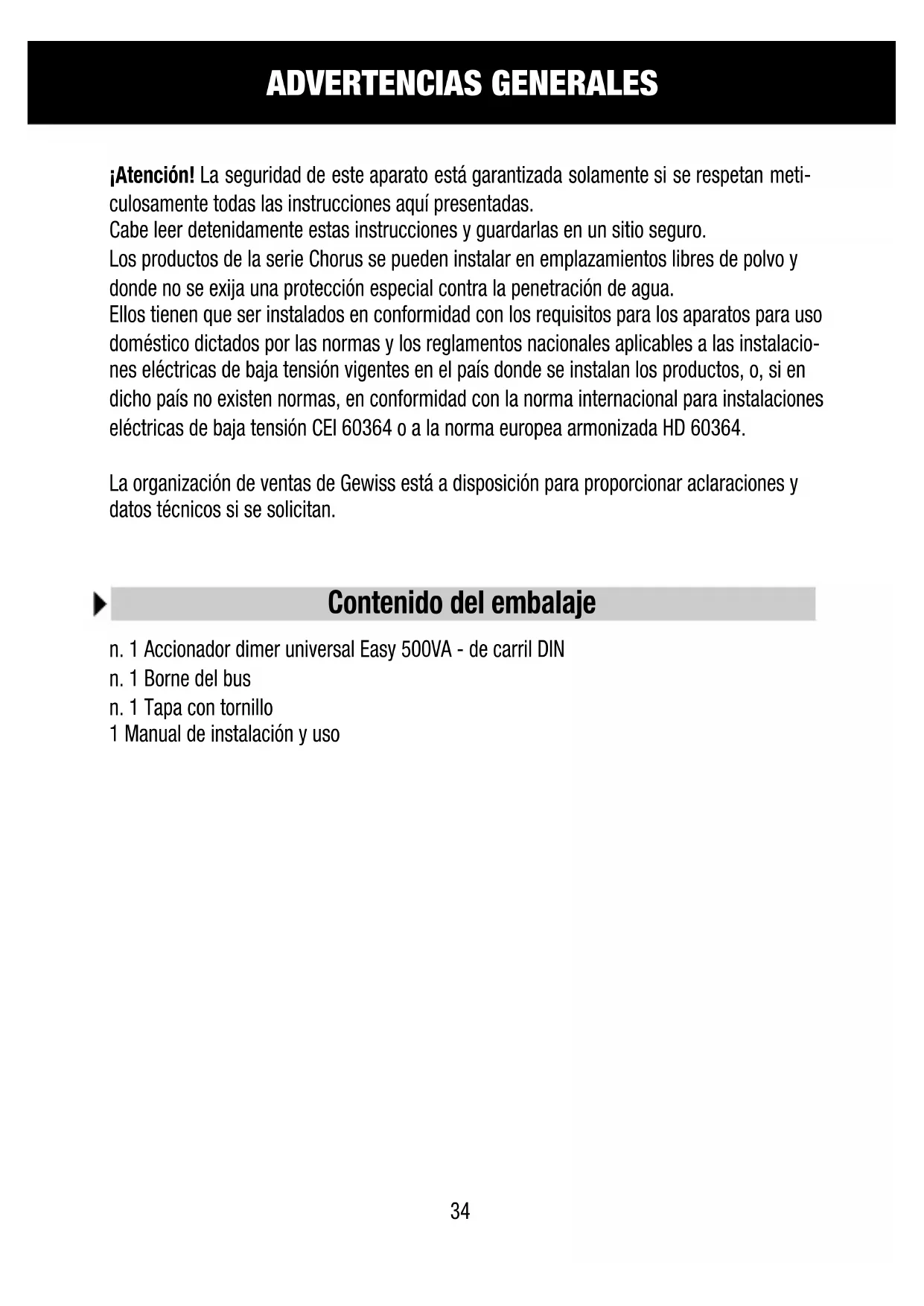

ADVERTENCIAS GENERALES
¡Atención! La seguridad de este aparato está garantizada solamente si se respetan meticulosamente todas las instrucciones aquí presentadas.
Cabe leer detenidamente estas instrucciones y guardarlas en un sitio seguro.
Los productos de la serie Chorus se pueden instalar en emplazamientos libres de polvo y donde no se exija una protección especial contra la penetración de agua.
Ellos tienen que ser instalados en conformidad con los requisitos para los aparatos para uso doméstico dictados por las normas y los reglamentos nacionales aplicables a las instalaciones eléctricas de baja tensión vigentes en el país donde se instalan los productos, o, si en dicho país no existen normas, en conformidad con la norma internacional para instalaciones eléctricas de baja tensión CEI 60364 o a la norma europea armonizada HD 60364.
La organización de ventas de Gewiss está a disposición para proporcionar aclaraciones y datos técnicos si se solicitan.
Contenido del embalaje
n. 1 Accionador dimer universal Easy 500VA - de carril DIN
n. 1 Borne del bus
n. 1 Tapa con tornillo
1 Manual de instalación y uso
En síntesis
El accionador dimer universal 500VA – de carril DIN permite accionar y regular lámparas incandescentes, cargas inductivas (lámparas halógenas de baja tensión a través de transformadores de bobinado) y cargas capacitivas (lámparas halógenas de baja tensión a través de transformadores electrónicos).
El accionador dimer es alimentado por la línea bus y está dotado de LED frontal de indicación del estado de salida (LED apagado si está en OFF, verde si está en ON, rojo si la salida está en sobrecarga).
El accionador dimer permite el encendido y el apagado de la carga conectada, la regulación del valor de luminosidad, la ejecución de mandos temporizados, de mandos prioritarios para el forzado del estado de la salida, la memorización y la ejecución de escenarios. Las diversas modalidades de funcionamiento pueden ejecutarse simultáneamente.
El accionador dimer está montado en un carril DIN, dentro de los cuadros eléctricos o de las cajas de derivación.
Funciones
El accionador se puede configurar con el Easy controller para cumplir las siguientes funciones:
ACTIVACIÓN Y DESACTIVACIÓN DE CARGAS
El accionador dimer activa (100%) o desactiva (0%) la carga eléctrica cuando recibe mandos ON/OFF enviados, por ejemplo, desde una interfaz de contactos o desde una botonera configuradas en modalidad de Conmutación cíclica ON/OFF o en Gestión de frentes.
El LED de estado se ilumina para indicar que la salida está activa.
REGULACIÓN DE LA LUMINOSIDAD
Permite encender o apagar la luz, o variar su valor de luminosidad de 13% a 100% en aumento o de 100% a 13% en disminución, según los mandos recibidos por otros dispositivos KNX. El LED de estado se ilumina para indicar que la salida está activa.
El dispositivo es capaz de aceptar en entrada mandos de valor de luminosidad porcentual.
DESCRIPCIÓN GENERAL
EJECUCIÓN DE MANDOS TEMPORIZADOS
El accionador dimer activa a plena potencia la carga eléctrica conectada durante el tiempo determinado por el parámetro Tiempo de activación y lo desactiva cuando pasa dicho tiempo. Ésta es la configuración, por ejemplo, para la luz escaleras. Si, durante el tiempo de activación, el accionador dimer recibe un nuevo mando ON con temporización, el recuento del tiempo vuelve a comenzar desde el inicio. Si se envía un mando de OFF antes de que pase el tiempo, la luz se apaga. El LED de estado se ilumina para indicar que la salida está activa. Con el parámetro Tiempo de preaviso, se puede habilitar el preaviso de apagado: en este caso, el dispositivo disminuye el valor de luminosidad durante el tiempo configurado hasta el apagado. Será posible entonces enviar un nuevo mando de temporización antes de que se apague la luz.
EJECUCIÓN DE MANDOS PRIORITARIOS
El accionador dimer activa (100%) o desactiva (0%) la carga accionada en función del mando (ON u OFF) transmitido por el dispositivo que envía el mando prioritario. Hasta que no recibe un mando de cancelación del forzado, el dimer ignora todos los demás mandos recibidos, incluso el del pulsador frontal. Si no se reciben otros mandos, al terminar el forzado, el accionador vuelve al estado anterior a la activación del mismo. En caso contrario, el estado adoptado es el correspondiente al último mando recibido (se ignora en todo caso un mando de aumento/disminución de luminosidad). El LED de estado se ilumina para indicar que la salida está activa.
GESTIÓN DE ESCENARIOS
El accionador dimer permite la memorización y la gestión de 8 escenarios como máximo. Los valores de luminosidad se pueden memorizar y se puede acceder a los mismos mediante los dispositivos Easy o pulsadores tradicionales conectados al bus a través de una interfaz de contactos. Es posible crear hasta 8 escenarios, con valores de luminosidad que se pueden configurar libremente. Cuando se recibe el mando, el dimer pone la carga al valor de luminosidad configurado anteriormente. El LED de estado se ilumina para indicar que la salida está activa.
LED INDICADOR DE ESTADO
| Estado del LED de señalización del estado de salida | |
| OFF | Carga no pilotada (OFF o valor de regulación 0%) y tensión de red presente |
| Verde | Carga pilotada (ON o valor de regulación distinto de 0%) y tensión de red presente |
| Rojo Sobrecarga en salida | |
| Amarillo intermitente Tensión de red ausente y tensión de bus presente | |
| Rojo intermitente Restablecimiento después de la sobrecarga (5 seg.) | |
INSTALACIÓN

ATENCIÓN: la instalación del dispositivo debe efectuarla exclusivamente personal cualificado, siguiendo la normativa vigente y las directrices para las instalaciones KNX.
Advertencias para la instalación KNX
- La longitud de la línea bus entre el accionador dimer y la fuente de alimentación no debe superar los 350 metros.
- La longitud de la línea bus entre el accionador dimer y el dispositivo KNX más lejano no debe superar los 700 metros.
- Para evitar señales y sobretensiones no deseadas, no alimentar bucles.
- Mantener una distancia de al menos 4 mm entre los cables aislados individualmente de la línea bus y los de la línea eléctrica (figura C).
- No dañar el conductor de continuidad eléctrica del apantallamiento (figura D).

ATENCIÓN: los cables de señal del bus no utilizados y el conductor de continuidad eléctrica no deben tocar nunca elementos en tensión o el conductor de tierra.
Montaje en carril DIN
Montar el dimer en el carril DIN de 35 mm del modo siguiente (figura E):
- Introducir el anclaje superior del dispositivo en el carril DIN.
- Girar el dispositivo y bloquearlo en el carril DIN utilizando la lengüeta de fijación.
Conexiones eléctricas

ATENCIÓN: ¡desconectar la tensión de red antes de conectar el dispositivo a la red eléctrica!
La figura B muestra el esquema de las conexiones eléctricas.
- Conectar el hilo rojo del cable de bus al borne rojo (+) del terminal y el hilo negro al borne negro (-). Al terminal bus se pueden conectar hasta 4 líneas bus (hilos del mismo color en el mismo borne) (figura F).
- Aislar la pantalla, el conductor de continuidad eléctrica y los restantes hilos blanco y amarillo del cable de bus (en caso de que se utilice un cable de bus de 4 conductores), que no son necesarios (figura D).
- Introducir el borne del bus en las correspondientes patillas del dispositivo. El sentido correcto de inserción viene determinado por las guías de fijación. Aislar el borne del bus usando la correspondiente tapa, que se debe fijar al dispositivo con su tornillo. La tapa garantiza una separación mínima de 4 mm entre los cables de potencia y los cables de bus. (figura G).
- Conectar la carga en los correspondientes bornes con tornillo, controlando que no se superen los límites de corriente especificados en los Datos técnicos.
- Proteger el dimer introduciendo en la línea de alimentación un fusible de alto poder de corte máx. 2,5A.
Inicialización con Easy Controller
- Alimentar el dispositivo a través del bus.
- Hacer que el sistema adquiera el dispositivo con uno de los siguientes procedimientos:
- Adquisición automática:
- seleccionar el mando “Buscar/Configurar” o “Exploración” del menú “Instalación”
- Adquisición manual:
- seleccionar el menú “Agregar dispositivo” del menú “Instalación”;
- pulsar brevemente (< 2 segundos) la tecla de programación. El LED de programación se iluminará durante el proceso de adquisición (figura A).
El dispositivo adquirido se indica con un número asignado, código de producto y lista de canales en la vista “Dispositivos”.
Inicialización con unidad base Easy (GW 90 831)
- Alimentar el dispositivo a través del bus.
- Hacer que el sistema adquiera el dispositivo con uno de los siguientes procedimientos:
- Adquisición automática (el dispositivo tiene todavía la configuración de fábrica):
- seleccionar en la unidad base Easy el menú “Aplicación → Nueva función” o “Aplicación → Editar función”: el dispositivo se reconoce automáticamente.
- Adquisición manual (las configuraciones de fábrica se han modificado):
- seleccionar en la unidad base Easy el menú “Aplicación → Buscar dispositivo”;
- pulsar brevemente (< 2 segundos) la tecla de programación. El LED de programación se iluminará durante el proceso de adquisición (figura A).
El dispositivo adquirido por la unidad base Easy se indica, con el número asignado, en los canales de los menús “Aplicación → Nueva función” o “Aplicación → Editar función”.
PROGRAMACIÓN CON CONFIGURADOR EASY
Programar el accionador mediante el Easy controller (GW 90 837 / GW 90 838 / GW 90 840) o con la unidad base Easy (GW 90 831).
El canal del accionador dimer, que se debe utilizar en la función que se desea crear, se puede seleccionar a voluntad:
- presionando el pulsador local de mando: el canal correspondiente se señalará en la lista de canales
- directamente desde la lista de canales
Después de la selección de los dispositivos, es posible crear las funciones.
| Nombres de las funciones | |
| regulador 1 pulsador | regulación de luminosidad con 1 pulsador |
| regulador 2 pulsadores | regulación de luminosidad con 2 pulsadores |
| pulsadores | activación o desactivación de la carga |
| frentes | activación o desactivación de la carga |
| valor de luminosidad | envío de valores de luminosidad |
| mando prioritario | envío de mandos prioritarios |
| modo temporizado | mando ON con temporización |
| escenario | activación de los escenarios |
Para obtener información adicional sobre los procedimientos de programación, consultar la documentación de la unidad base Easy o del Easy controller.
PROGRAMACIÓN CON CONFIGURADOR EASY
Parámetros de configuración (Easy)
Después de la creación de la función deseada, es posible configurar los parámetros de funcionamiento del accionador.
Los parámetros disponibles, en relación con la función realizada, se indican en las tablas señaladas abajo.
El valor subrayado indica el valor por defecto.
| Función: modo temporizado | |
| Parámetro: tiempo de activación | |
| no activo ninguna temporización | |
| 1 segundo salida activada durante 1 segundo | |
| 2 segundos salida activada durante 2 segundos | |
| 3 segundos salida activada durante 3 segundos | |
| 5 segundos salida activada durante 5 segundos | |
| 10 segundos salida activada durante 10 segundos | |
| 15 segundos salida activada durante 15 segundos | |
| 20 segundos salida activada durante 20 segundos | |
| 30 segundos salida activada durante 30 segundos | |
| 45 segundos salida activada durante 45 segundos | |
| 1 minuto salida activada durante 1 minuto | |
| 1 minuto 15 seg. salida activada durante 1 minuto y 15 segundos | |
| 1 minuto 30 seg. salida activada durante 1 minuto y 30 segundos | |
| 2 minutos salida activada durante 2 minutos | |
| 2 minutos 30 seg. salida activada durante 2 minutos y 30 segundos | |
| 3 minutos salida activada durante 3 segundos | |
| 5 minutos salida activada durante 5 segundos | |
| 15 minutos salida activada durante 15 minutos | |
| 20 minutos salida activada durante 20 minutos | |
| 30 minutos salida activada durante 30 minutos | |
| 1 hora salida activada durante 1 hora | |
| 2 horas salida activada durante 2 horas | |
| 3 horas salida activada durante 3 horas | |
| 5 horas salida activada durante 5 horas | |
| 12 horas salida activada durante 12 horas | |
| 24 horas salida activada durante 24 horas |
Parámetros de configuración (Easy)
| Función: modo temporizado | |
| Parámetro: tiempo de preaviso | |
| sin preaviso | ningún preaviso |
| 15 segundos | preaviso de 15 segundos antes del apagado de la carga |
| 30 segundos | preaviso de 30 segundos antes del apagado de la carga |
| 1 minuto preaviso de 1 | minuto antes del apagado de la carga |
Uso del pulsador de mando local
El pulsador de mando manual (figura A) permite efectuar la conmutación cíclica ON/OFF, llevando el nivel de luminosidad de 0% al 100% y viceversa con cada presión.
En caso de que esté activo un mando prioritario, los mandos locales no se realizan.
Comportamiento en la caída y en el restablecimiento de la alimentación del bus
Cuando se produce una caída de alimentación del bus, el dispositivo pone la salida en OFF (0%). Cuando se restablece la alimentación del bus, la salida se pone al valor de luminosidad anterior a la caída de tensión.
Gestión de sobrecarga
Una eventual sobrecarga se señala a través del LED frontal encendido fijo de color rojo. Durante la sobrecarga, la salida del dimer se apaga y se ignoran todos los mandos recibidos del bus. Una vez eliminada la causa de la sobrecarga, es posible restablecer el funcionamiento normal y desactivar la señalización de sobrecarga de los modos siguientes:
- utilizando el pulsador de mando frontal del dimer y accionando la salida. El dimer se pone en el valor de luminosidad máxima y, después de aproximadamente 5 segundos, si la sobrecarga se ha eliminado; el led de estado se enciende verde fijo. La tecla frontal permite el accionamiento del dimer incluso en caso de sobrecarga. Durante el restablecimiento (5 segundos aproximadamente), el led frontal se pone rojo intermitente;
- desconectando la tensión de red 230Vac (con tensión de bus presente). En el restablecimiento de la tensión de red, es posible enviar un mando mediante el bus o accionar el dimer a través del pulsador frontal. El dimer, independientemente del mando recibido, pone la carga al valor de luminosidad máximo. Después de aproximadamente 5 segundos, si se ha eliminado la sobrecarga, el led de estado se enciende verde fijo y el dimer realiza luego el último mando recibido. Durante el restablecimiento (5 segundos aproximadamente), el led frontal se pone rojo intermitente.
Mantenimiento
Para una eventual limpieza, utilizar un paño seco.
DATOS TÉCNICOS
| Comunicación | Bus KNX |
| Alimentación | Mediante bus KNX, 29 V cc SELV |
| Cable de bus | KNX TP1 |
| Absorción de corriente del bus | 9 mA máx. |
| Elementos de mando | 1 tecla miniatura de programación |
| 1 pulsador de mando manual ON/OFF | |
| Elementos de visualización | 1 LED rojo de programación |
| 1 LED de señalización de estado de salida | |
| Tensión nominal | 230 V ca, 50 Hz |
| Potencia total admisible | Lámparas incandescentes: 40-500W |
| Lámparas halógenas: 40-500W | |
| Cargas inductivas: 40-500VA | |
| Cargas capacitivas: 40-500VA | |
| Potencia máxima disipada | 10W |
| Ambiente de uso | Interior, lugares secos |
| Temperatura de funcionamiento | -5 ÷ +45 °C |
| Temperatura de almacenamiento | -25 ÷ +55 °C |
| Humedad relativa | Máx. 93% (no condensante) |
| Conexión al bus | Borne de enganche, 2 pines ∅ 1 mm |
| Conexiones eléctricas | Bornes con tornillo, sección máx. de cables: 2,5 mm^2 |
| Grado de protección | IP20 |
| Dimensión | 4 módulos DIN |
| Referencias normativas | Directiva de baja tensión 2006/95/CE |
| Directiva de compatibilidad electromagnética 2004/108/CE | |
| EN50428, EN50090-2-2 | |
| Certificaciones | KNX/EIB |
