MANUALE UTENTE GW90849 Gewiss

① LED indicatore di stato

Status indicator LED

② Pulsante comando locale

③ LED di programmazione

LED for programming

LED de programmation

LED de programación

Programmierled

④ Tasto di programmazione

⑤ Morsetti per connessione carico

⑦ Fusibile 2,5A ad alto potere d'interruzione

pag. AVVERTENZE GENERALI 4

DESCRIZIONE GENERALE 5

INSTALLAZIONE 7

PROGRAMMAZIONE CON CONFIGURATORE EASY 9

IN SERVIZIO 11

DATI TECNICI 12

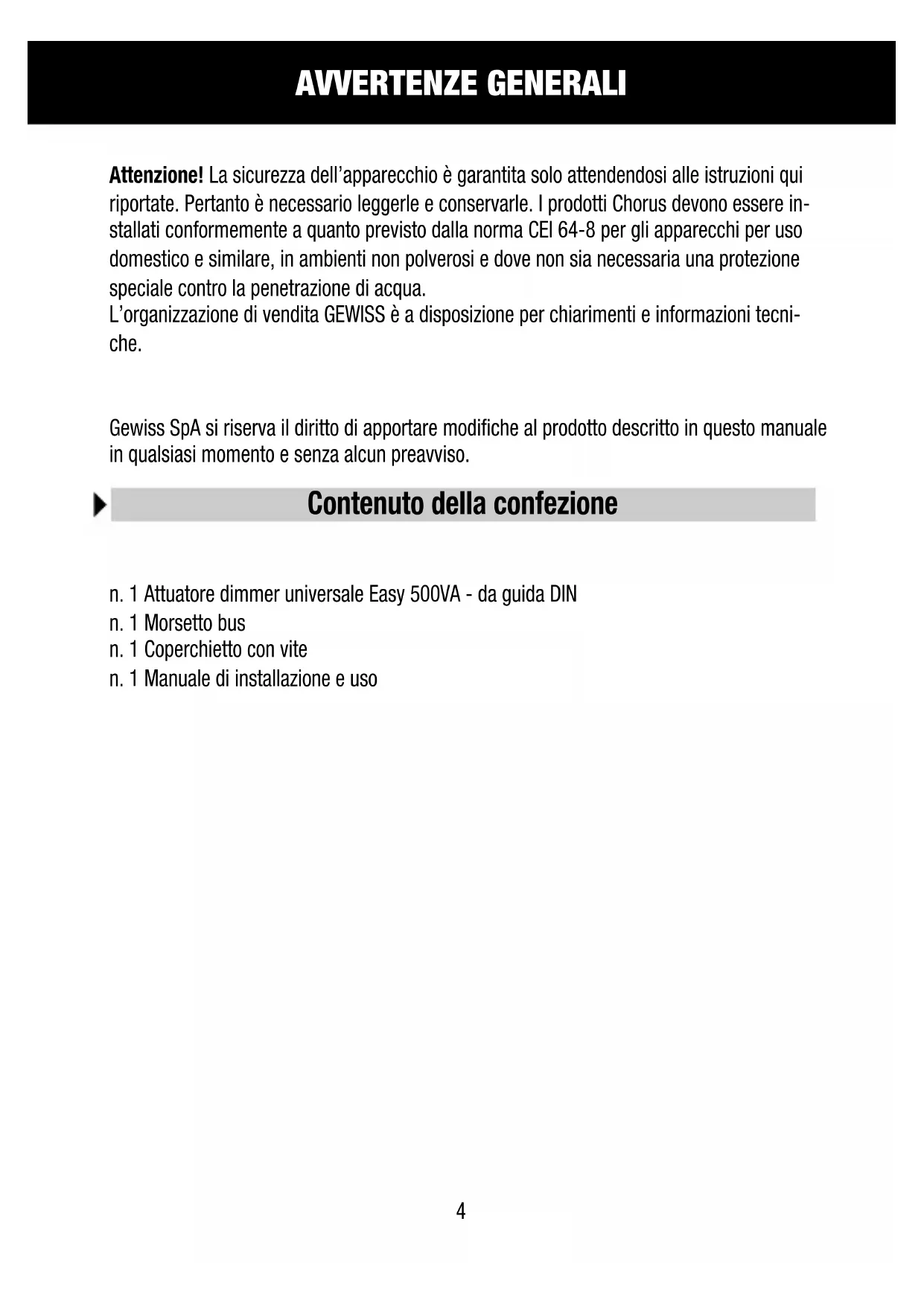

AVVERTENZE GENERALI

Attenzione! La sicurezza dell'apparecchio è garantita solo attendendosi alle istruzioni qui riportate. Pertanto è necessario leggerle e conservarle. I prodotti Chorus devono essere installati conformemente a quanto previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in ambienti non polverosi e dove non sia necessaria una protezione speciale contro la penetrazione di acqua.

L'organizzazione di vendita GEWISS è a disposizione per chiarimenti e informazioni tecniche.

Gewiss SpA si riserva il diritto di apportare modifiche al prodotto descritto in questo manuale in qualsiasi momento e senza alcun preavviso.

Contenuto della confezione

n. 1 Attuatore dimmer universale Easy 500VA - da guida DIN
n. 1 Morsetto bus
n. 1 Coperchietto con vite
n. 1 Manuale di installazione e uso

In breve

L'attuatore dimmer universale 500VA - da guida DIN permette di comandare e regolare lampade a incandescenza, carichi induttivi (lampade alogene a bassa tensione attraverso trasformatori ad avvolgimento) e carichi capacitivi (lampade alogene a bassa tensione attraverso trasformatori elettronici).

L'attuatore dimmer è alimentato dalla linea bus ed è dotato di LED frontale di indicazione dello stato dell'uscita (LED spento se OFF, verde se ON, rosso se uscita in sovraccarico). L'attuatore dimmer permette l'accensione e lo spegnimento del carico collegato, la regolazione del valore di luminosità, l'esecuzione di comandi temporizzati, di comandi prioritari per la forzatura dello stato dell'uscita, la memorizzazione e l'esecuzione di scenari. Le varie modalità di funzionamento sono fruibili contemporaneamente.

L'attuatore dimmer viene montato su guida DIN, all'interno di quadri elettrici o scatole di derivazione.

Funzioni

L'attuatore può essere configurato con l'Easy controller per svolgere le seguenti funzioni:

ATTIVAZIONE E DISATTIVAZIONE CARICHI

L'attuatore dimmer attiva (100%) o disattiva (0%) il carico elettrico quando riceve dei comandi ON/OFF inviati, ad esempio, da un'interfaccia contatti o da una pulsantiera configurate in modalità Commutazione ciclica ON/OFF o in Gestione fronti.

Il LED di Stato si illumina per indicare che l'uscita è attiva.

REGOLAZIONE LUMINOSITÀ

Consente di accendere o spegnere la luce, oppure di variare il suo valore di luminosità da 13% a 100% in incremento o da 100% a 13% in decremento, secondo i comandi ricevuti da altri dispositivi KNX. Il LED di Stato si illumina per indicare che l'uscita è attiva. Il dispositivo è in grado di accettare in ingresso comandi di valore luminosità percentuale.

ESECUZIONE COMANDI TEMPORIZZATI

L'attuatore dimmer attiva a piena potenza il carico elettrico collegato per il tempo determinato dal parametro Tempo di attivazione e lo disattiva al suo scadere.

Questa è l'impostazione, ad esempio, per la luce scale. Se durante il tempo di attivazione l'attuatore dimmer riceve un nuovo comando ON con temporizzazione, il conteggio del tempo riparte dall'inizio. Se viene inviato un comando di OFF prima dello scadere del tempo, la luce viene spenta. Il LED di Stato si illumina per indicare che l'uscita è attiva.

Con il parametro Tempo di preavviso si può abilitare il preavviso di spegnimento: in questo caso il dispositivo decrementa il valore di luminosità per il tempo impostato fino allo spegnimento.

Sarà quindi possibile inviare un nuovo comando di temporizzazione prima che la luce si spenga.

ESECUZIONE COMANDI PRIORITARI

L'attuatore dimmer attiva (100%) o disattiva (0%) il carico comandato in funzione del comando (ON o OFF) trasmesso dal dispositivo che invia il comando prioritario. Finché non riceve un comando di revoca della forzatura, il dimmer ignora tutti gli altri comandi ricevuti incluso quello del pulsante frontale. Se non vengono ricevuti altri comandi, al termine della forzatura l'attuatore torna nello stato precedente l'attivazione della stessa. In caso contrario lo stato assunto è quello corrispondente all'ultimo comando ricevuto (un comando di incremento/decremento luminosità viene comunque ignorato). Il LED di Stato si illumina per indicare che l'uscita è attiva.

GESTIONE SCENARI

L'attuatore dimmer permette la memorizzazione e la gestione di max 8 scenari. I valori di luminosità possono essere memorizzati e richiamati tramite dispositivi Easy o pulsanti tradizionali collegati al bus attraverso un'interfaccia contatti. E' possibile creare fino a 8 scenari, con valori di luminosità liberamente impostabili. Alla ricezione del comando il dimmer porta il carico al valore di luminosità precedentemente impostato. Il LED di Stato si illumina per indicare che l'uscita è attiva.

LED INDICATORE DI STATO

Stato del LED di segnalazione stato uscita
OFF	Carico non pilotato (OFF o valore regolazione 0%) e tensione di rete presente
Verde	Carico pilotato (ON o valore regolazione diverso da 0%) e tensione di rete presente
Rosso Sovraccarico in uscita
Giallo lampeggiante Tensione di rete assente e tensione bus presente
Rosso lampeggiante Ripristino dopo sovraccarico (5 sec.)

ATTENZIONE: l'installazione del dispositivo deve essere effettuata esclusivamente da personale qualificato, seguendo la normativa vigente e le linee guida per le installazioni KNX.

Avvertenze per l'installazione KNX

1. La lunghezza della linea bus tra l'attuatore dimmer e l'alimentatore non deve superare i 350 metri.
2. La lunghezza della linea bus tra l'attuatore dimmer e il più lontano dispositivo KNX non deve superare i 700 metri.
3. Per evitare segnali e sovratensioni non voluti, non dar vita a circuiti ad anello.
4. Mantenere una distanza di almeno 4 mm tra i cavi singolarmente isolati della linea bus e quelli della linea elettrica (figura C)
5. Non danneggiare il conduttore di continuità elettrica della schermatura (figura D).

ATTENZIONE: i cavi di segnale del bus non utilizzati e il conduttore di continuità elettrica non devono mai toccare elementi sotto tensione o il conduttore di terra!

Montaggio su guida DIN

Montare il dimmer su guida DIN da 35 mm nel seguente modo (figura E):

1. Inserire l'aggancio superiore del dispositivo nella guida DIN.
2. Ruotare il dispositivo e bloccarlo sulla guida DIN agendo sulla linguetta di fissaggio.

Connessioni elettriche

ATTENZIONE: disinserire la tensione di rete prima di connettere il dispositivo alla rete elettrica!

La figura B mostra lo schema delle connessioni elettriche.

1. Connettere il filo rosso del cavo bus al morsetto rosso (+) del terminale e il filo nero al morsetto nero (-). Al terminale bus si possono collegare fino a 4 linee bus (fili dello stesso colore nello stesso morsetto) (figura F).
2. Isolare lo schermo, il conduttore di continuità elettrica e i rimanenti fili bianco e giallo del cavo bus (nel caso in cui si utilizzi un cavo bus a 4 conduttori), che non sono necessari (figura D).

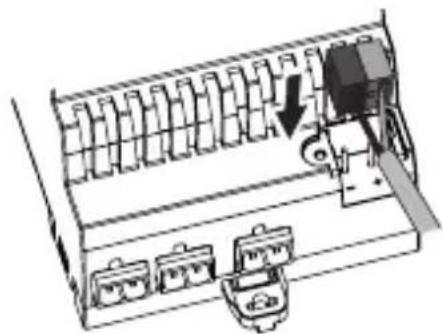

3. Inserire il morsetto bus negli appositi piedini del dispositivo. Il corretto senso di inserzione è determinato dalle guide di fissaggio. Isolare il morsetto bus usando l'apposito coperchietto, che deve essere fissato al dispositivo con la sua vite. Il coperchietto garantisce la separazione minima di 4 mm tra i cavi di potenza e i cavi bus. (figura G).
4. Collegare il carico agli appositi morsetti a vite, controllando di non superare i limiti di corrente specificati nei Dati tecnici.
5. Proteggere il dimmer inserendo sulla linea di alimentazione un fusibile ad alto potere d'interruzione max. 2,5A.

Inizializzazione con Easy Controller

1. Alimentare il dispositivo attraverso il bus.
2. Far acquisire il dispositivo dal sistema con una delle seguenti procedure:

- Acquisizione automatica:

- selezionare il comando “Cerca/Configura” o “Scansione” del menù “Impianto”

- Acquisizione manuale:

• selezionare il menù “Aggiungi dispositivo” del menù “Impianto”;
• premere brevemente (< 2 secondi) il tasto di programmazione. Il LED di programmazione si illuminerà durante il processo di acquisizione (figura A).

Il dispositivo acquisito viene elencato con un numero assegnato, codice prodotto ed elenco dei canali nella vista “Dispositivi”.

Inizializzazione con unità base Easy (GW 90 831)

1. Alimentare il dispositivo attraverso il bus.
2. Far acquisire il dispositivo dal sistema con una delle seguenti procedure:

- Acquisizione automatica (il dispositivo ha ancora le impostazioni di fabbrica):

- scegliere nell'unità base Easy il menu "Applicazione → Nuova funzione" o "Applicazione → Edita funzione": il dispositivo viene riconosciuto automaticamente.

- Acquisizione manuale (le impostazioni di fabbrica sono state modificate):

• scegliere nell'unità base Easy il menu "Applicazione → Cerca dispositivo";
• premere brevemente (< 2 secondi) il tasto di programmazione. Il LED di programmazione si illuminerà durante il processo di acquisizione (figura A).

Il dispositivo acquisito dall'unità base Easy viene elencato, con il numero assegnato, nei canali dei menu “Applicazione → Nuova funzione” o “Applicazione → Edita funzione”.

PROGRAMMAZIONE CON CONFIGURATORE EASY

Programmare l'attuatore tramite Easy controller (GW 90 837 / GW 90 838 / GW 90 840) o con unità base Easy (GW 90 831).

Il canale dell'attuatore dimmer, da utilizzare nella funzione che si desidera creare, può essere selezionato a scelta:

• premendo il pulsante locale di comando: il canale corrispondente verrà evidenziato nell'elenco dei canali
• direttamente dall'elenco dei canali

Dopo la selezione dei dispositivi è possibile creare le funzioni.

Nomi delle funzioni
dimmer pulsante singolo	regolazione luminosità con 1 pulsante
dimmer pulsante doppio	regolazione luminosità con 2 pulsanti
pulsante on/off ciclico	attivazione o disattivazione del carico
fronti	attivazione o disattivazione del carico
valore luminosità	invio valori luminosità
comando prioritario	invio comandi prioritari
modo temporizzato	comando ON con temporizzazione
scenario	attivazione degli scenari

Per ulteriori informazioni sulle procedure di programmazione fare riferimento alla documentazione dell'unità base Easy o dell'Easy Controller.

Parametri di configurazione (Easy)

Dopo la creazione della funzione desiderata è possibile configurare i parametri di funzionamento dell'attuatore.

I parametri disponibili, in relazione alla funzione realizzata, sono elencati nelle tabelle sottoriportate.

Il valore sottolineato indica il valore di default.

Funzione: modo temporizzato

Parametro: tempo di attivazione

non attivo nessuna temporizzazione

1 secondo uscita attivata per 1 secondo

2 secondi uscita attivata per 2 secondi

3 secondi uscita attivata per 3 secondi

5 secondi uscita attivata per 5 secondi

10 secondi uscita attivata per 10 secondi

15 secondi uscita attivata per 15 secondi

20 secondi uscita attivata per 20 secondi

30 secondi uscita attivata per 30 secondi

45 secondi uscita attivata per 45 secondi

1 minuto uscita attivata per 1 minuto

1 minuto 15 sec. uscita attivata per 1 minuto e 15 secondi

1 minuto 30 sec. uscita attivata per 1 minuto e 30 secondi

2 minuti uscita attivata per 2 minuti

2 minuti 30 sec. uscita attivata per 2 minuti e 30 secondi

3 minuti uscita attivata per 3 minuti

5 minuti uscita attivata per 5 minuti

15 minuti uscita attivata per 15 minuti

20 minuti uscita attivata per 20 minuti

30 minuti uscita attivata per 30 minuti

1 ora uscita attivata per 1 ora

2 ore uscita attivata per 2 ore

3 ore uscita attivata per 3 ore

5 ore uscita attivata per 5 ore

12 ore uscita attivataper 12 ore

24 ore uscita attivata per 24 ore

Parametri di configurazione (Easy)

Funzione: modo temporizzato
Parametro: tempo di preavviso
nessun preavviso	nessun preavviso
15 secondi	preavviso 15 secondi prima dello spegnimento dal carico
30 secondi	preavviso 30 secondi prima dello spegnimento dal carico
1 minuto	preavviso 1 minuto prima dello spegnimento dal carico

Uso del pulsante di comando locale

Il pulsante di comando manuale (figura A) consente di effettuare la commutazione ciclica ON/OFF, portando il livello di luminosità da 0% al 100% e viceversa ad ogni pressione. Nel caso in cui sia attivo un comando prioritario, i comandi locali non sono eseguiti.

Comportamento alla caduta e al ripristino dell'alimentazione bus

Alla caduta dell'alimentazione bus il dispositivo porta l'uscita in OFF (0%). Al ripristino dell'alimentazione bus l'uscita si porta al valore di luminosità precedente la caduta di tensione.

Gestione sovraccarico

Un eventuale sovraccarico viene segnalato attraverso il LED frontale acceso fisso di colore rosso. Durante il sovraccarico l'uscita del dimmer è spenta ed ogni comando ricevuto dal bus viene ignorato. Una volta eliminata la causa di sovraccarico è possibile ripristinare il normale funzionamento e disattivare la segnalazione di sovraccarico nei seguenti modi:

• agendo sul pulsante di comando frontale del dimmer e comandando l'uscita. Il dimmer si porta al valore di luminosità massima e, dopo circa 5 secondi, se il sovraccarico è stato eliminato, il led di stato si accende verde fisso. Il tasto frontale consente il comando del dimmer anche in caso di sovraccarico. Durante il ripristino (5 secondi circa) il led frontale diviene rosso lampeggiante;
• scollegando la tensione di rete 230Vac (con tensione bus presente). Al ripristino della tensione di rete è possibile inviare un comando via bus o comandare il dimmer attraverso il pulsante frontale. Il dimmer, indipendentemente dal comando ricevuto, porta il carico al valore di luminosità massimo. Dopo circa 5 secondi, se il sovraccarico è stato eliminato, il led di stato si accende verde fisso e il dimmer esegue quindi l'ultimo comando ricevuto. Durante il ripristino (5 secondi circa) il led frontale diviene rosso lampeggiante.

Manutenzione

Per un'eventuale pulizia adoperare un panno asciutto.

DATI TECNICI

Comunicazione	Bus KNX
Alimentazione	Tramite bus KNX, 29 V dc SELV
Cavo bus	KNX TP1
Assorbimento corrente dal bus	9 mA max
Elementi di comando	1 tasto miniatura di programmazione
	1 pulsante comando manuale ON/OFF
Elementi di visualizzazione	1 LED rosso di programmazione
	1 LED di segnalazione stato uscita
Tensione nominale	230 V ac, 50 Hz
Potenza totale ammissibile	Lampade a incandescenza: 40-500W
	Lampade alogene: 40-500W
	Carichi induttivi: 40-500VA
	Carichi capacitivi: 40-500VA
Potenza massima dissipata	10W
Ambiente di utilizzo	Interno, luoghi asciutti
Temperatura di funzionamento	-5 ÷ +45 °C
Temperatura di stoccaggio	-25 ÷ +55 °C
Umidità relativa	Max 93% (non condensante)
Connessione al bus	Morsetto ad innesto, 2 pin ∅ 1 mm
Connessioni elettriche	Morsetti a vite, sezione max cavi: 2,5 mm^2
Grado di protezione	IP20
Dimensione	4 moduli DIN
Riferimenti normativi	Direttiva bassa tensione 2006/95/CE
	Direttiva compatibilità elettromagnetica 2004/108/CE
	EN50428, EN50090-2-2
Certificazioni	KNX/EIB
