DONNEES TECHNIQUES 25
Description generale
L'Actionneur 1 canal 16 A KNX - encastrable - permet d'activer/désactiver une charge électrique par le biais d'un relais de 16 A muni d'un contact de sortie en échange (1 NO/NF). La commande de commutation du relais peut arriver de dispositifs de commande ou de capteurs du système de Building Automation, grâce au bus KNX/EIB, ou bien être engendrée localement en appuyant sur le bouton frontal.
L'actionneur est alimenté par la ligne bus, et est équipé d'une LED verte pour indiquer l'état de la sortie, et d'une LED amber pour la localisation nocturne.
Le dispositif envoie sur le bus des informations sur l'état du relais (Marche = contact NO fermé, Arrêt = contact NF ouvert) au moment de l'allumage, au moment de la réception d'une commande, et en cas de commande du bouton local.

ATTENTION: Les boutons de commande local fonctionnent seulement si il y a la tension de BUS.
Fonctions
L'actionneur est configuré avec le logiciel ETS pour réaliser les fonctions énumérées ci-après.
Commutation:
- temporisation des lumières escalier, avec possibilité de régler la durée de la temporisation via bus
- temporisation des lumières escalier, avec fonction de préavis avant l'extinction - retard de l'activation / désactivation
- clignotement
- enregistrement en mémoire et activation de 8 scénarios (valeur 0-63)
- activation / désactivation de la mémorisation des scénarios par bus
Contrôles prioritaires:
- paramétrisation de la valeur des relais de sortie à la fin du forçage
Commande de blocage:
- paramétrisation de la valeur objective de blocage, et de la valeur du relais de sortie à la fin du blocage
Fonctions logiques:
- opération logique AND/NAND/OR/NOR, avec objet de commande et résultat de l'opération logique
- opérations logiques AND/NAND/OR/NOR/XOR/XNOR jusqu'à 4 entrées logiques
Etat de la sortie:
- envoi sur bus paramétrable
Fonctions de sécurité:
- monitorage périodique de l'objet d'entrée
Autres fonctions:
- paramérisation du comportement sortie à la chute/au rétablissement de la tension sur bus
- paramétrisation du comportement de la touche de commande locale

Installation

ATTENTION : l'installation du dispositif ne doit être effectuée que par du personnel qualifié, conformément à la réglementation en vigueur et aux lignes directrices pour les installations KNX/EIB, qui sont exposées dans le Manuel Technique.

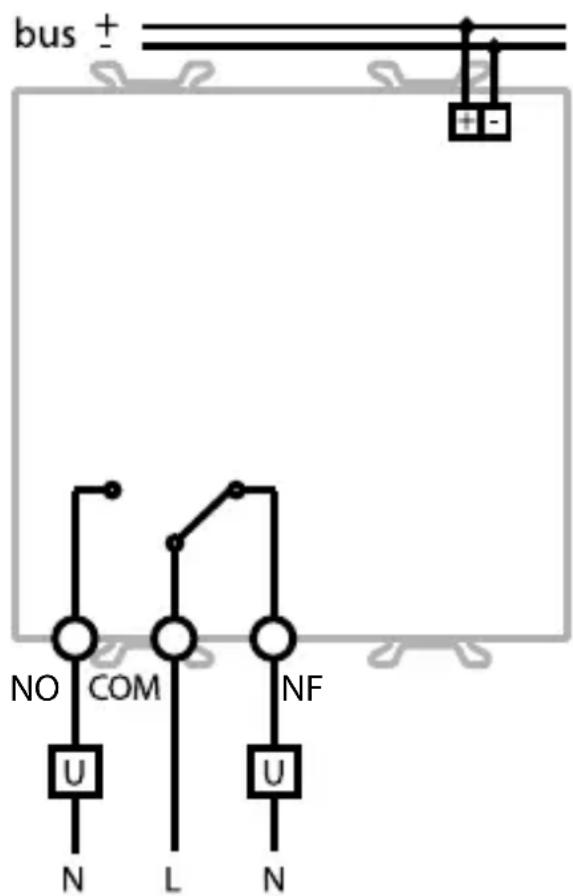

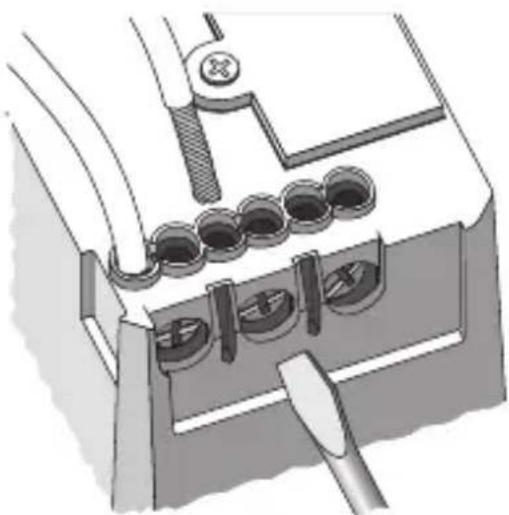

Connexions électriques

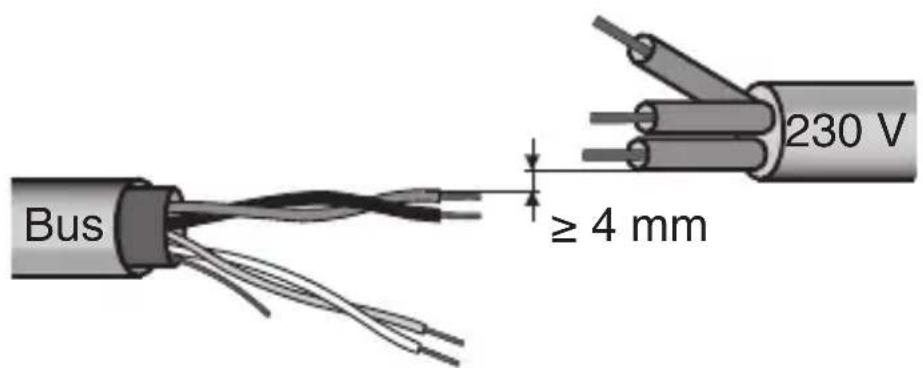

Distance minimale bus - ligne électrique

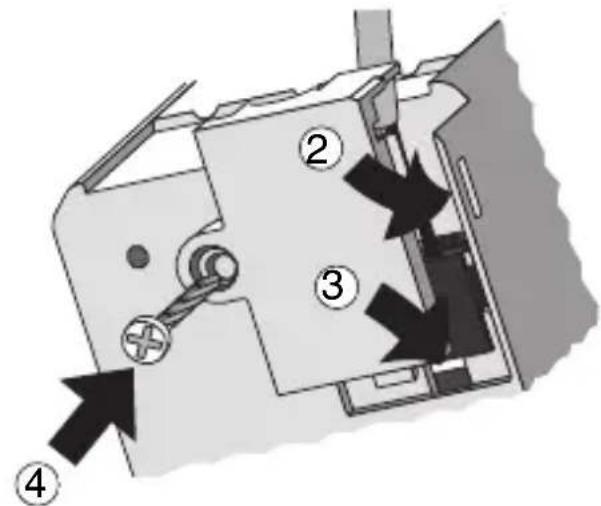

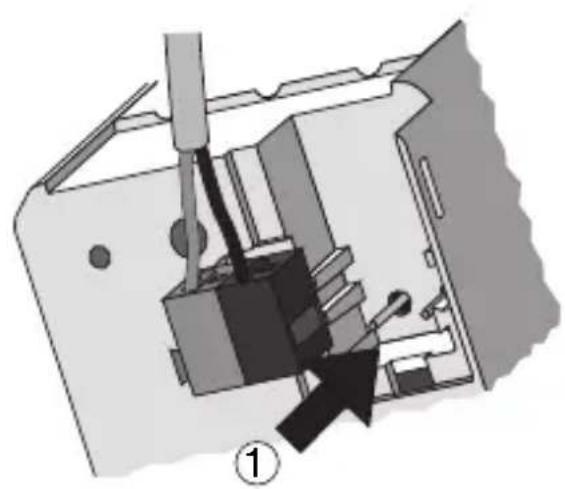

Fixation de la borne à fiche



Achèvement
Insérer le dispositif dans un support Chorus, en faisant bien attention que le bouton de commande locale se trouve à gauche.
Compléter éventuellement le support avec d'autres dispositifs Chorus ou avec des cache-trous, et le fixer au conteneur besoini (boîte encastrable, boîte au mur, etc.). Appliquer la plaque de finition.
Le dispositif doit être configuré avec le logiciel ETS.
Le Manuel Technique contient des informations détaillées sur les paramètres de configuration et sur leurs valeurs.
Données techniques
Absorption du courant par le bus 5 mA max
Éléments de commande
1 touche miniature de programmation adresse physique 1 bouton de commande locale du relais
Éléments d'affichage 1 LED rouge de programmation adresse physique
1 LED verte de signalisation état sortie 1 LED amber de localisation nocturne
Élément d'actionnement : 1 relais 16 A avec contact NO/NF sans tension
Contact de sortie 1 NO/NF de 16 A (AC1) / 10 A (AC15) - 250V CA
Courant maximal par typologie de charge Charge résistive: 16 A
Lampes à incandescence: 10 A
Lampes fluorescentes non rephasées: 4 A
Lampes fluorescentes avec alimentateurs électroniques: 4 A
Pas adapté pour les lampes fluorescentes
réparties et les lampes à décharge, pour la commande desquelles on recommande d'utiliser un relais d'appui.
Moteurs et motoréducteurs: 10 A
Milieu d'utilisation : À l'intérieur, lieux secs
Température de fonctionnement -5 ÷ +45 °C
Température de stockage -25 ÷ +70 °C
Humidité relative Max. 93% (sans condensation)
Connexion au bus Borne à fiche, 2 pin Ø 1 mm
Connexions électriques Bornes à vis, section max. câbles: 4 mm
Degré de protection IP20
Dimension 2 modules Chorus
Directive basse tension 2006/95/CE
Directive compatibilité électromagnétique
2004/108/CE
EN50428, EN50090-2-2
Certifications
KNX/EIB
pag. DESCRIPCION GENERAL 28
INSTALLACION 30
PROGRAMACION CON SOFTWARE ETS 32
DATOS TECNICOS 33
