MANUALE UTENTE GW14796 Gewiss

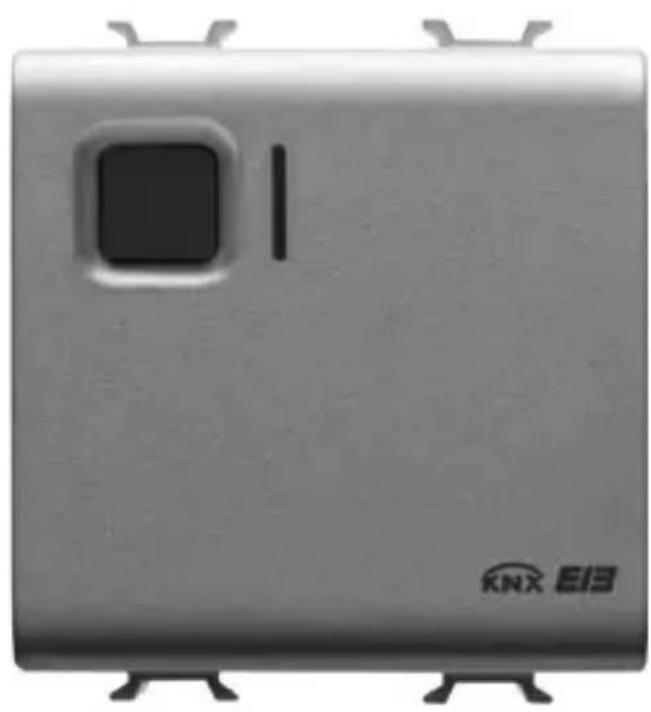

Attuatore 1 canale 16A KNX - da incasso
KNX 1 channel 16 A actuator - flush-mounted
Actionneur 1 canal 16 A KNX - encasable
Actuador de 1 canal 16 A KNX - empotable
1-Kanal Antrieb 16 A KNX - für Unterputzmontage

GW 10 796 GW 12 796 GW 14 796

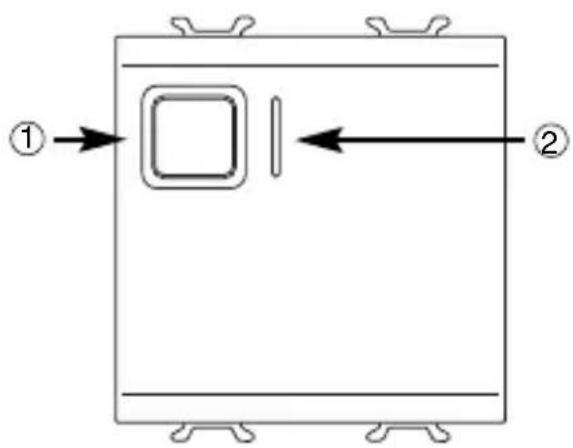

① Pulsante commande locale - Local command button - Bouton de commande locale - Pulsador mando local - Lokale Bedientaste
② LED stato uscita e localizzazione notturna - LED output status and night-time location - LED d'etat sortie et de localisation nocturne - LED estado salute y localização nocturna - LED für Status Ausgang und Nachanzeige

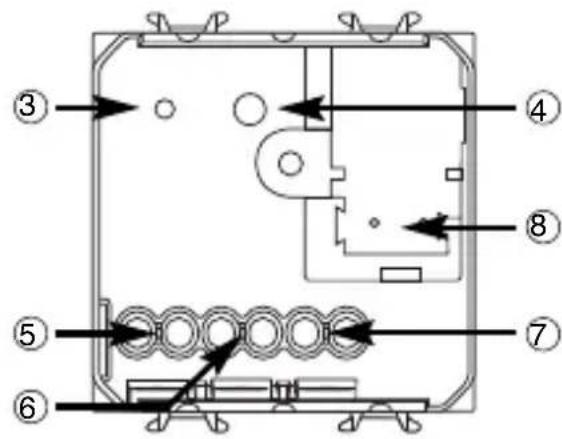

③ LED di programmazione indirizzo fisico - Physical address programming LED - LED de programmation adresse physique - LED deProgramming de direccion fisica - LED für Programmierung physikalische Adresse
Tastodprogrammazioneindirizzo fisico-Physical address programming button - Touche de programmation adresse physique-Tecla de programacion de direccion fisica -Taste fur Programmierung physikalische Adresse
⑤ Uscita NA - NO Output - Sortie NO - Salida NA - Ausgang NO
⑥ Comune - Common - Commune - Común - Allgemein
⑦ Uscita NC - NC Output - Sortie NF - Salida NC - Ausgang NC
(8) Terminali bus - Bus terminals - Borniers bus - Terminales bus - Busterminale
INDICE
pag.
DESCRIZIONEGENERALE 4
INSTALLAZIONE 6
PROGRAMMAZIONE CON SOFTWARE ETS 8
DATI TECNICI 9

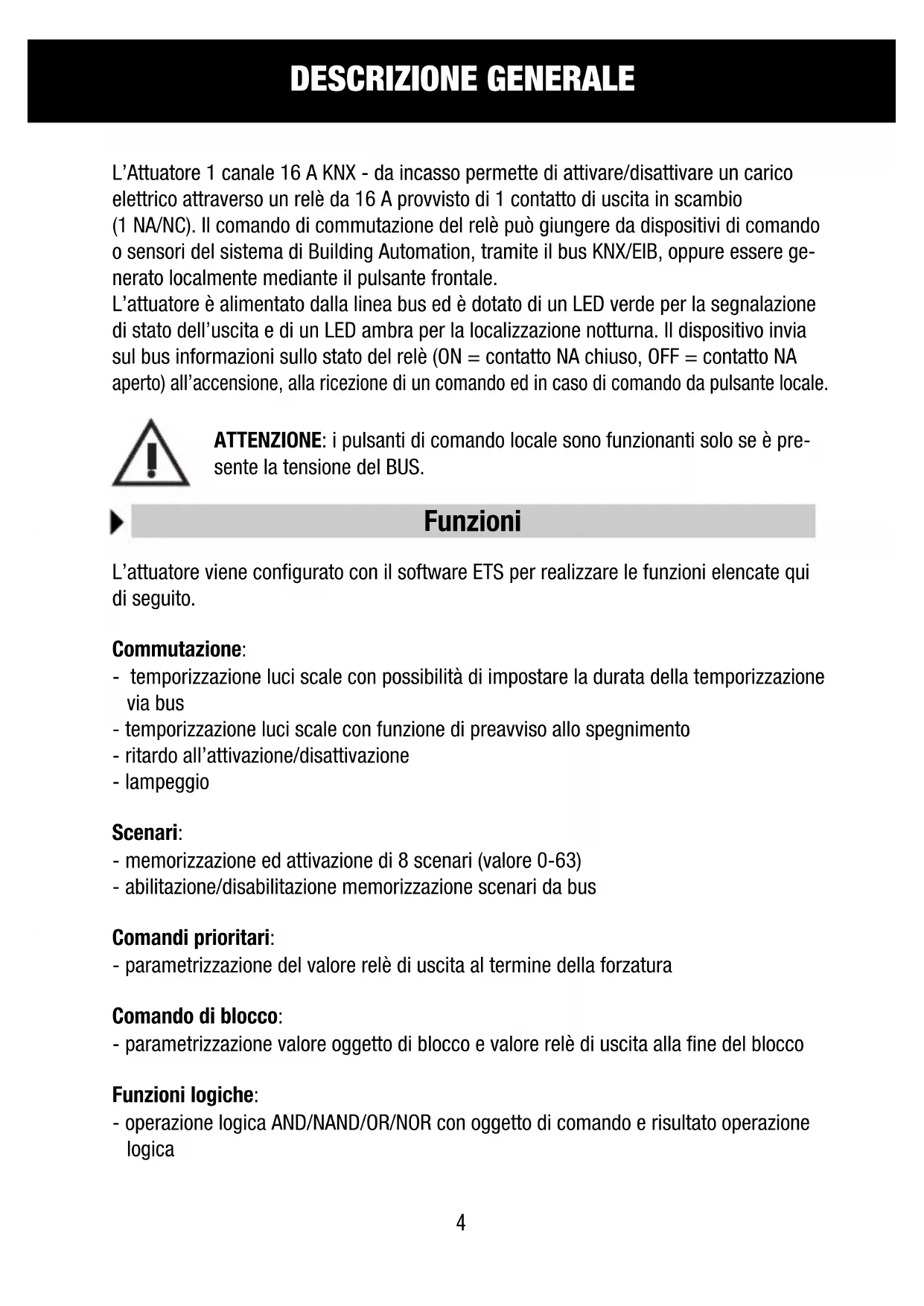

DESCRIZIONE GENERALE
L'Attuatore 1 canale 16 A KNX - da incasso permette di attivare/disattivare un carico elettricoattraverso un relèda 16 A provvisto di 1 contatto di uscita in scambio (1 NA/NC). Il lavoro di commutazione del relèpuò giungere da dispositivi di lavoro o sensori del sistema di Building Automation, tramite il bus KNX/EIB, oppure essere generato localmente mediante il pulsante frontale.
L'attuator è alimentato alla linea bus ed è dotato di un LED verde per la segnalazione di stato dell'uscita e di un LED ambra per la localizzazione notturna. Il disposativo invia sul bus informazioni sullo stato del relè (ON = fatto NA chiuso, OFF = fatto NA aperto) all'accensione, alla ricezione di un lavoro ed in caso di lavoro da pulsante locale.

ATTENZIONE: i pulsanti di lavoro locale sono funzionanti solo se è presente la tensione del BUS.
Funzioni
L'attuatorie viene configurato con il software ETS per realizzare le funzioni elencate qui di seguito.
Commutazione:
- temporizzazione luci scale con possibilità di impostare la durata della temporizzazione via bus
- temporizzazione luci scale con funzione di preavviso allo spegnimento
- ritardo all'attivazione/disattivazione
- lampeggio
Scenario:
- memorizzazione ed attivazione di 8 scenario (valore 0-63)
-abilitazione/disabilitazione memorizzazione scenari da bus
Comandi prioritari:
- parametrizzazione del valore relè di uscita al termine della forzatura
Comando di blocco:
- parametrizzazione valore oggetto di blocco e valore relè di uscita alla fine del blocco
Funzioni logiche:
- operazione logica AND/NAND/OR/NOR con oggettto di lavoro e risultato operazione logica
DESCRIZIONE GENERALE
- operazioni logiche AND/NAND/OR/NOR/XOR/XNOR sino a 4 ingressi logici
Stato uscita:
- invio su bus parametrizzabile
Funzioni di sicurezza:
- monitoraggio periodico oggettodi ingresso
Altre funzioni:
- parametrizzazione comportamento uscita alla caduta/ripristino tensione su bus
- parametrizzazione comportamento pulsante di lavoro locale

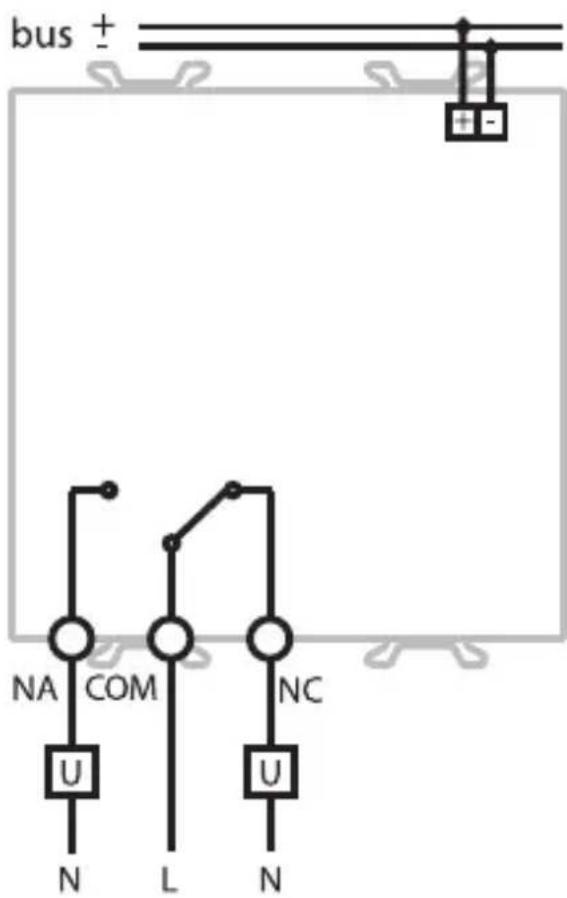

Schema connessioni

INSTALLAZIONE

ATTENZIONE: l'installazione del dispositivo deve essere effettuata esclusivamente da personale qualificato, seguito la normativa vigente e le linee guida per le installazioni KNX/EIB, che sono riportate nel Manuale Tecnico.

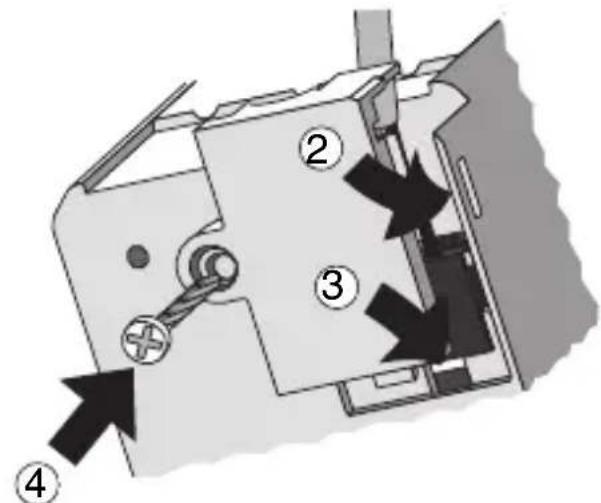

Concessioni elettriche

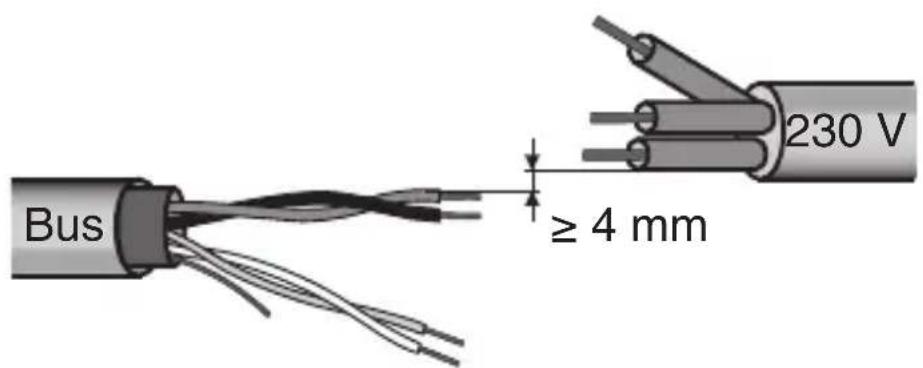

Distanza minima bus - linea elettrica

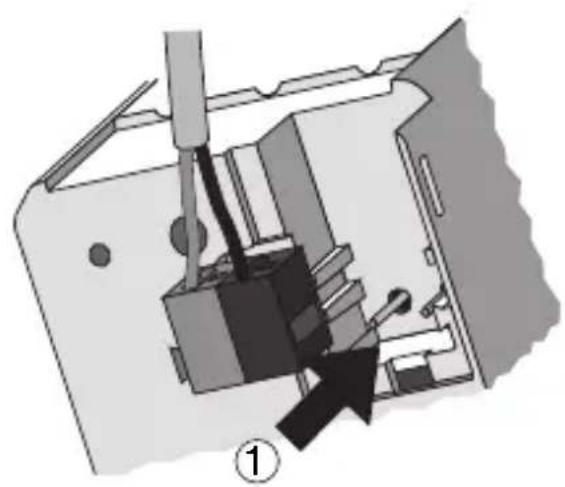

Fissaggio morsetto ad innesto


INSTALLAZIONE

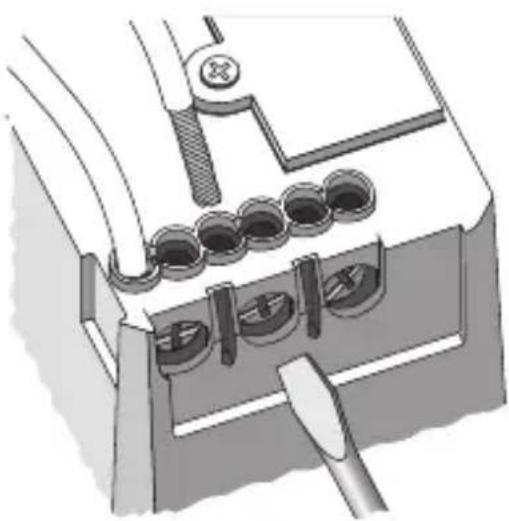

Connessione carichi


Completamento
Inserire il dispositivo in un supporto Chorus, facendo attenzione che il pulsante di commando locale si trovi in alto.
Completare eventualmente il supporto con altri dispositivi Chorus o coprifici e fissarlo al contentitore prescelto (scatola da incasso, scatola da parete, etc.).
Applicare la placca di finitura.
PROGRAMMAZIONE CON SOFTWARE ETS
Il dispositivo delve essere configurato con il software ETS.
Informazioni dettagliate sui parametri di configurazione e sui loro valori sono contente nel Manuale Tecnico.
Comunicazione Bus KNX/EIB
Alimentazione Tramite bus KNX/EIB, 29 V dc SELV
Cavo bus KNX/EIB TP1
Assorbimento corrente dal bus 5 mA max
Elementi di lavoro 1 tasto miniatura di programmazione
indirizzo fisico
1 pulsante di lavoro locale del relè
Elementi di visualizzazione 1 LED rosso di programmazione indirizzo fisico
1 LED verde di segnalazione stato uscita
1 LED ambra di localizzazione notturna
Elementi di attuazione 1 relè 16 A con contatto NA/NC libero
da tensione
Contatto di uscita 1 NA/NC da 16 A (AC1) / 10 A (AC15) - 250 V ac
Corrente max per tipologia di carico Carico resistivo: 16 A
Lampade a incandescenza: 10 A
Lampade fluorescenti non rifasate: 4 A
Lampade fluorescenti con alimentatori
elettronici: 4 A
Non adatto per lampade fluorescenti rifasate e
per lampade a scarica, per il dato delle
qualisi racomanda I'uso del relle di appoggio
Motori e motoriduttori: 10 A
Ambiente di utilizzo Interno, luoghi asciutti
Temperatura di funzionamento -5 ÷ +45 °C
Temperatura di stoccaggio -25 ÷ +70^ C
Umidità relativa Max 93% (non condensante)
Connessione al bus Morsetto ad innesto, 2 pin 1 mm
Connessioni elettriche Morsetti a vite,sezione max cavi:4 mm
Grado di protezione
Dimensione
Riferimenti normativi
IP20
2 moduli Chorus
Direttiva bassa tensione 2006/95/CE
Direttiva compatibilità elettromagnetica
2004/108/CE
EN50428, EN50090-2-2
Certificazioni
KNX/EIB
