BEDIENUNGSANLEITUNG GW14796 Gewiss
Seite ALLGEMEINE BESCHREIBUNG 36
INSTALLATION 38
PROGRAMMIERUNG MIT DER ETS-SOFTWARE 40
TECHNISCHE DATEN 41

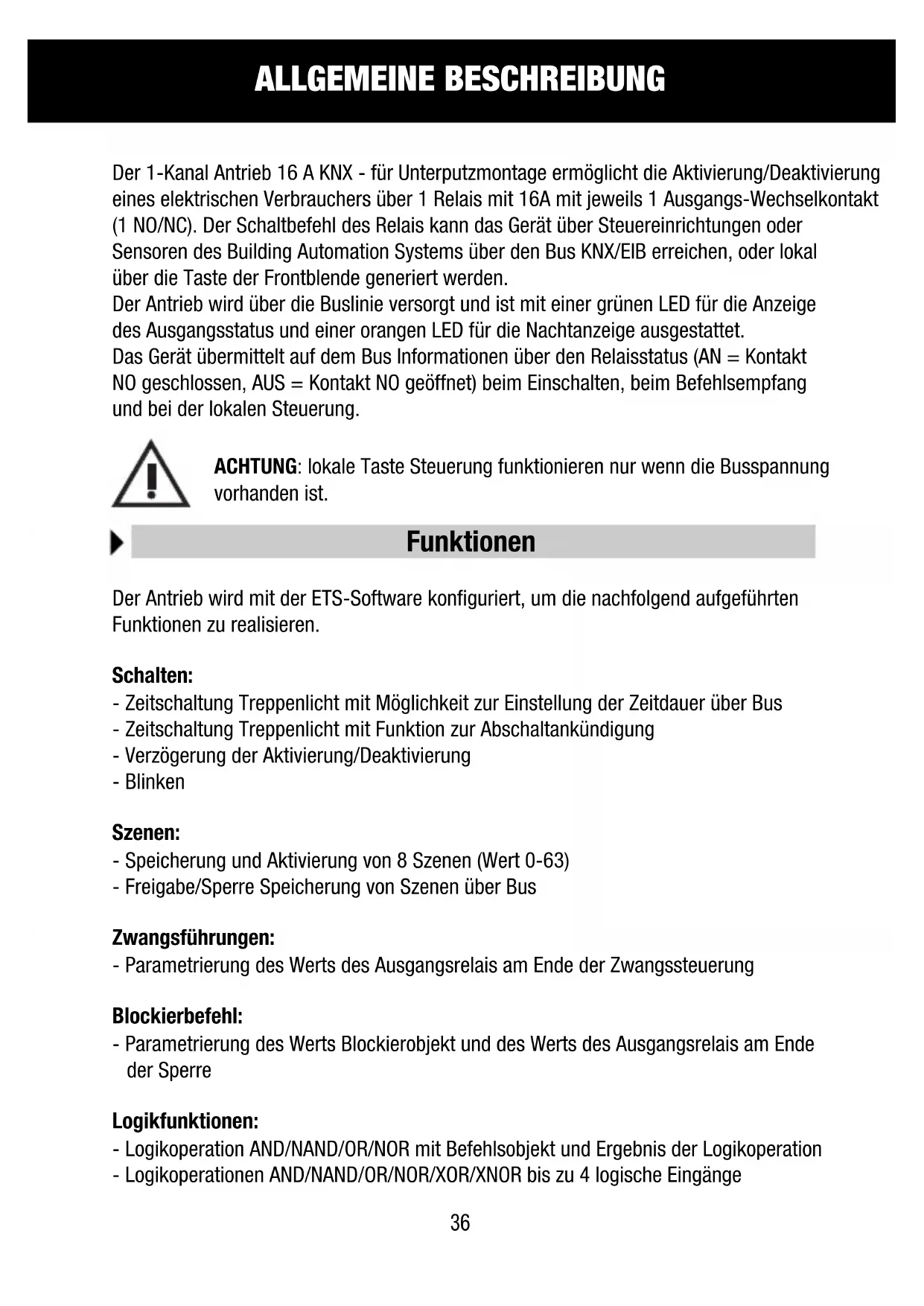

ALLGEMEINE BESCHREIBUNG
Der 1-Kanal Antrieb 16 A KNX - für Unterputzmontage möglicht die Aktivierung/Deaktivierung eines elektrischen Verbrauchers über 1 Relais mit 16A mit jeweils 1 Ausgangs-Wechselkontakt (1 NO/NC). Der Schaltbefehl des Relais kann das Gerät über Steuereinrichtungen oder Sensoren des Building Automation Systems über den Bus KNX/EIB erreichen, oder lokal über die Taste der Frontblende generiert werden.
Der Antrieb wird über die Buslinie versorgt und ist mit einer grünen LED für die Anzeige des Ausgangsstatus und einer orangen LED für die Nachtanzeige ausgestattet.
Das Gerät übermittelt auf dem Bus Informationen über den Relaisstatus (AN = Kontakt NO geschlossen, AUS = Kontakt NO geöffnet) beim Einsatzen, beim Befehlsempfang und bei der lokalen Steuerung.
ACKTUNG: lokale Taste Steuerung Funktionieren nur wenn die Busspannung vorhanden ist.
Funktionen
Der Antrieb wird mit der ETS-Software konfiguriert, um die nachfolgend aufgeführten Funktionen zu realisieren.
Schalten:
- Zeitschaltung Treppenlicht mit Möglichkeit zur Einstellung der Zeitdauer über Bus
- Zeitschaltung Treppenlicht mit Funktion zur Abschaltankündigung
- Verzögerung der Aktivierung/Deaktivierung
- Blinken
Szenen:
- Speicherung und Aktivierung von 8 Szenen (Wert 0-63)
- Freigabe/Sperre Speicherung von Szenen über Bus
Zwangsführungen:
- Parametrierung des Werts des Ausgangsrelais am Ende der Zwangssteuerung
Blockierbefehl:
- Parametrierung des Werts Blockierobjekt und des Werts des Ausgangsrelais am Ende der Sperre
Logikfunktionen:
- Logikoperation AND/NAND/OR/NOR mit Befehlsobjekt und Ergebnis der Logikoperation
- Logikoperationen AND/NAND/OR/NOR/XOR/XNOR bis zu 4 logische Eingänge
ALLGEMEINE BESCHREIBUNG
Status Ausgang:
- Übermittlung an Bus parametrierbar
Sicherheitsfunktionen:
- Periodische Überwachung des Engangsobjekts
Andere Funktionen:
- Parametrierung Verhalten des Ausgangs bei Abfall/Wiederherstellung Busspannung
- Parametrierung Verhalten der lokalen Bedientaste
- Parametrierung Vorrang zwischen Eingangsobjekten

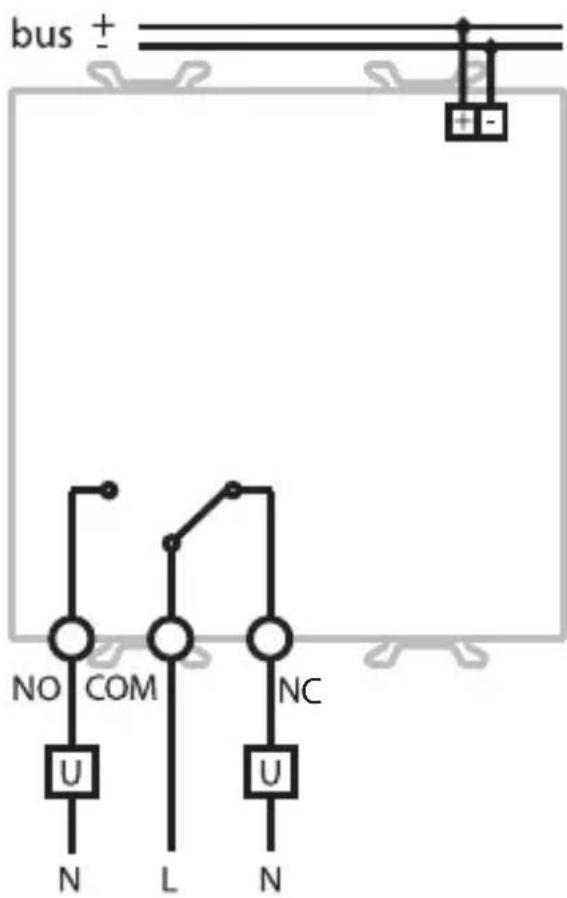

Anschlussschema
INSTALLATION
ACHTUNG: Die Installation des Gerätsarf ausschließlich von qualifiziertem Personal gemäß der gültigen Richtlinie und den Installationsrichtlinien für KNX/EIB Installationen erfolgen, die im Technischen Handbuch beschrieben werden.
Elektrische Anschlüsse

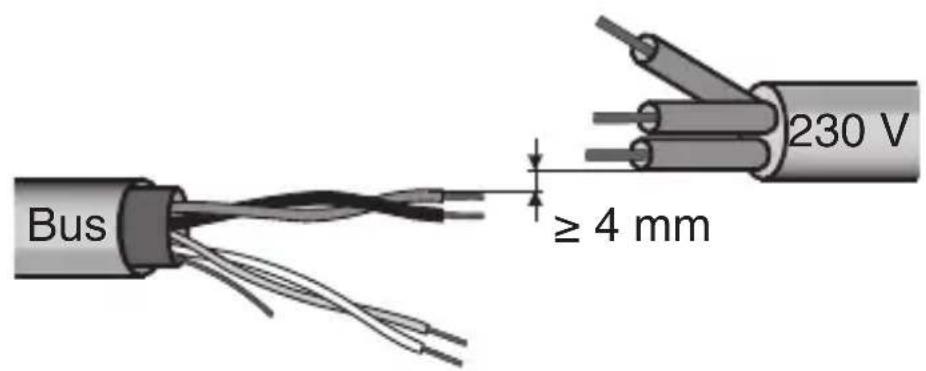

Minimaler Abstand Bus - Stromleitung

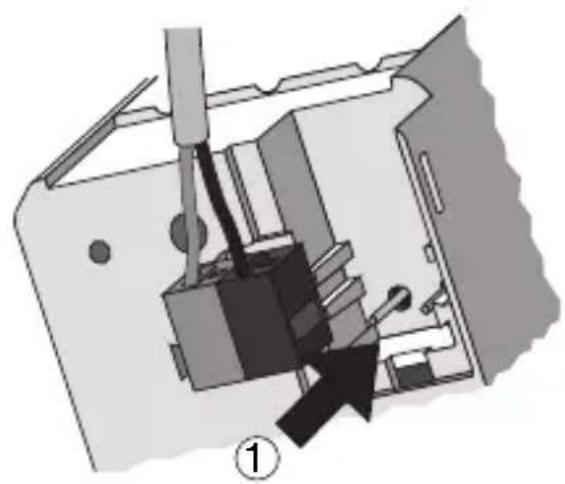

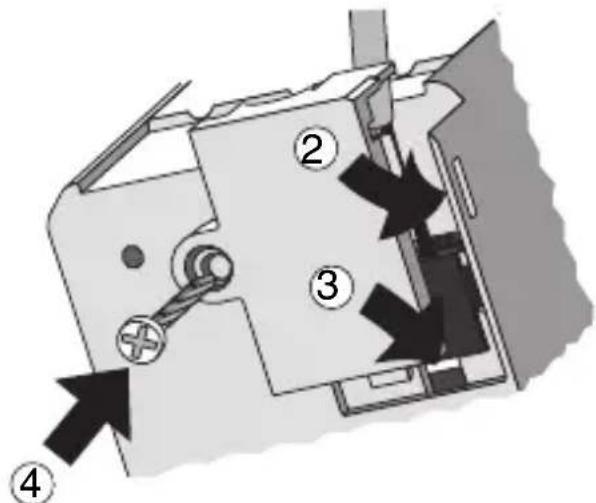

Befestigung Einrastklemme
INSTALLATION

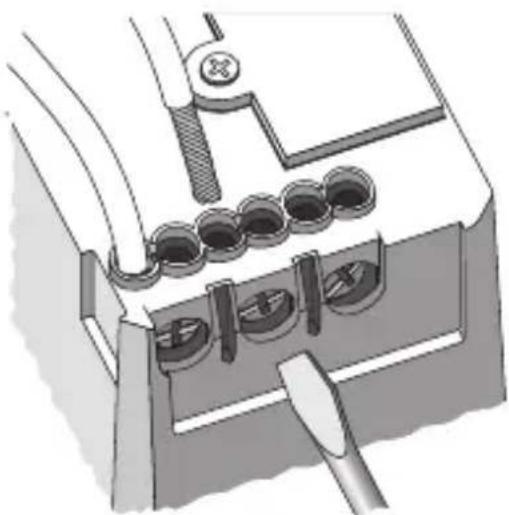

Anschluss Verbraucher
Vervollständigung
Das Gerät in einen Chorus-Halter einsetzen, damit beachten, dass sich die lokalen Bedientasten oben befinden. Den Halter eventuell mit anderen Chorus-Geräten oder Lochabdeckungen verrollständigen und im gewünschten Gehäuse montieren (Unterputz-, Aufputzdose, usw.). Die Frontblende montieren.
PROGRAMMIERUNG MIT DER ETS-SOFTWARE
Das Gerät muss mit der ETS-Software konfiguriert werden.
Detaillerte Informationen zu den Konfigurationsparametern und ihren Werten können dem Technischen Handbuch entnommen werden.
TECHNISCHE DATEN
Kommunikation Bus KNX/EIB
Stromversorgung Über KNX/EIB Bus, 29 V dc SELV
Stromaufnahme des Bus max. 5 mA
Bedienelemente 1 Miniatur-Programmiertaste für physikalische
Adresse
1 lokale Bedientaste der Relais
Anzeigeelemente 1 rote Programmier-LED physikalische Adresse
1 grüne LED für Anzeige Ausgangsstatus
1 orange LED für Nachtanzeige
Antriebselemente 1 Relais 16 A mit NO/NC Kontakt, spannungsfrei
Ausgangskontakt 1 NO/NC mit 16 A (AC1) /10 A (AC15) - 250 V ac
Max. Strom je nach Verbraucherart Ohmsche Last: 16 A
Gluhlampen: 10 A
Unkompensierte Leuchtstofflampen: 4 A
Leuchtstofflampen mit elektronischen
Netzteilen: 4 A
Nicht zur Verwendung mit kompensierten
Leuchtstofflampen und Gasentladungsröhre
geeignet. Zur Verwendung dieser muss ein
Unterstutzungsrelais verwendet werden
Motoren und Motoretriebbe: 10 A
Nutzungsumgebung Innen, trockene Standorte
Betriebstemperatur -5 ÷ +45 °C
Lagertemperatur -25 ÷ +70 °C
Relative Luftfeuchtigkeit max. 93% (nicht kondenswasserbildend)
Busanschluss Steckklemme 2 Pin 0 1 mm
Elektrische Anschlüsse Schraubklemmen, max. Kabelquerschnitt: 4 mm
Schutzgrad IP20
Abmessungen 2 Module Chorus
Normverweise Niederspannungsrichtlinie 2006/95/EG
EMV-Richtlinie 2004/108/EG,
EN50428, EN50090-2-2
Zertifizierungen KNX/EIB
