MANUAL DE USUARIO GW14796 Gewiss

Normes de referencia

El actuator de 1 canal 16 A KNX - empotrable permite activar/desactivar una carga elec. trica a trovés de un relé de 16 A previsto de 1 contacto de salute en intercombio (1 NA/NC). El mando de conmutacion de relé puede provenir de dispositivos de mando o senseores del systema de Building Automation, mediante el bus KNX/EIB, o ser generationslamente mediente los pulsadores frontales.

El actuator está alimentado de la linea bus y está dotado de un LED verde para la señalización de estado de la salute y de un LEDámbar para la localización nocturna.

El dispositivo envía en el bus informaciones sobre el estado del rele (ON = contacto NA cerrado, OFF =contacto NA abierto) al encendido, a la recepción de un mando y en caso de acontecimiento del pulsador local.

ATENCION: el pulsador de mando local funciona solo si la tension del BUS está presente.

Funciones

El actuator se configura con el software ETS para realizar las functions indicadas a continuación.

Conmutación:

• temporizacion de alumbrado de escaleras con posibiliad de programar la duracion de la temporizacion mediante bus
• temporación luces escaleras con función de preaviso al apagado
• retraso a laactivacion/desactivacion
• parpadeo

Escenarios:

• memorización y activación de 8 escenarios (valor 0-63)
• habititatación/deshabilitación de memorización de escenarios desde bus

Mandos prioritarios:

• parametrizacion del valor rele de calidad al final del forzado

Mando de bloqueo:

• parametrizacion de valor objeto de bloqueo y valor relé de salute al final del bloqueo

Funciones lógicas:

• operación lógica AND/NAND/OR/NOR con objeto de mando y的结果ado de la operation lógica
• operaciones lógicas AND/NAND/OR/NOR/XOR/XNOR hasta 4 entrada lógicas

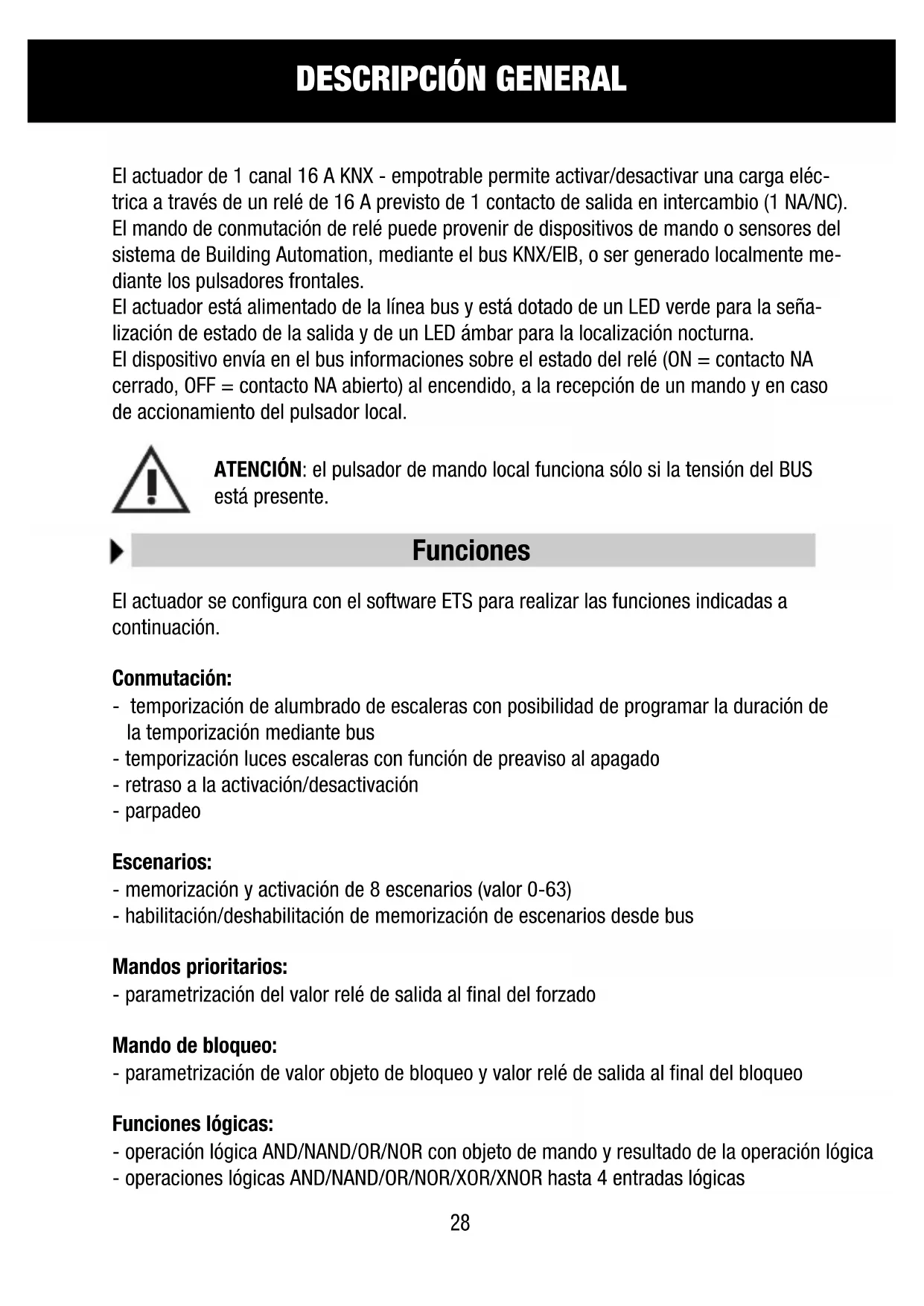

DESCRIPCION GENERAL

Estado de la calidad:

• envio en bus parametrizable

Funciones de seguridad:

• monitoraje periodico del objecto de entrada

Otras unidades:

• parametrization de comportamento de salute a la caía/reajuste de la tensión en el bus
• parametrización de comportamento de las teclas
• parametrizacion de prioridad entre objetos de entrada

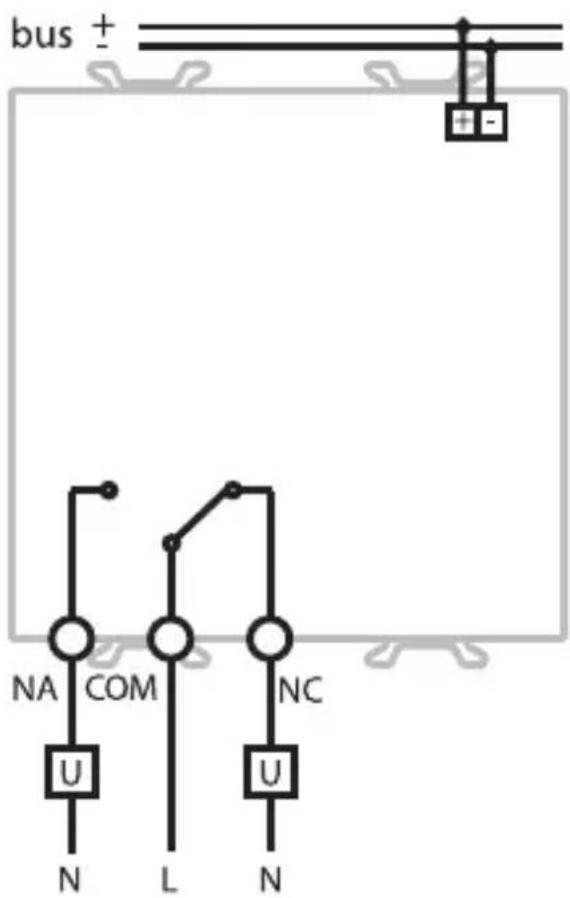

Esquema de conexión

INSTALACION

ATENCION: la instalacion del dispositivo debe efectuarse exclusivamente por personalriallicado,siguiendo la normativa vigente y las lineas guia para las instalaciones KNX/EIB,que se indican en el Manual Tecnico.

Conexiones electrolyicas

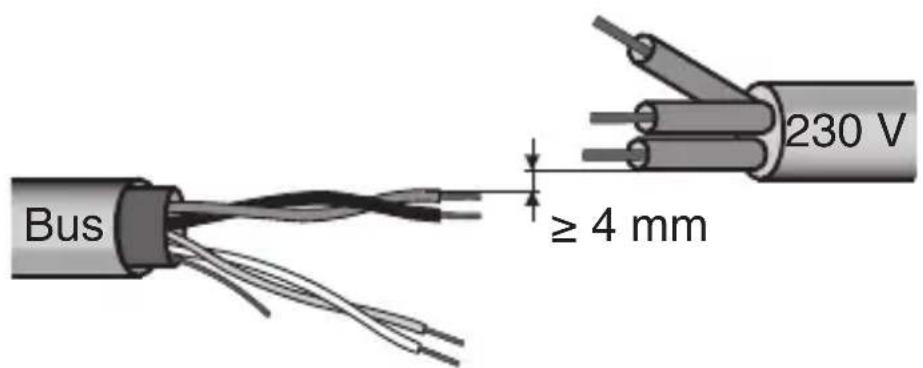

Distancia minima bus - linea electrica

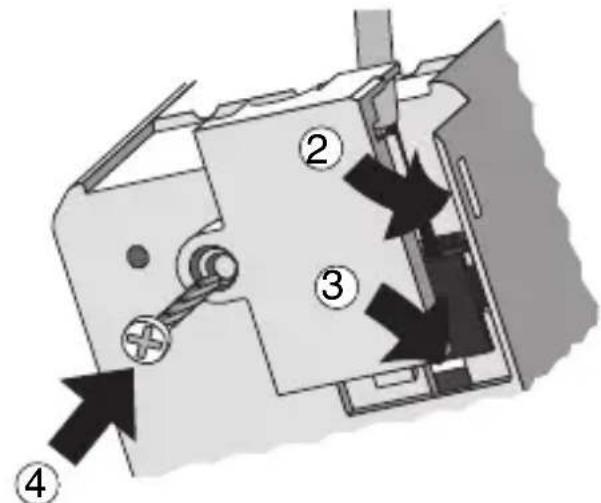

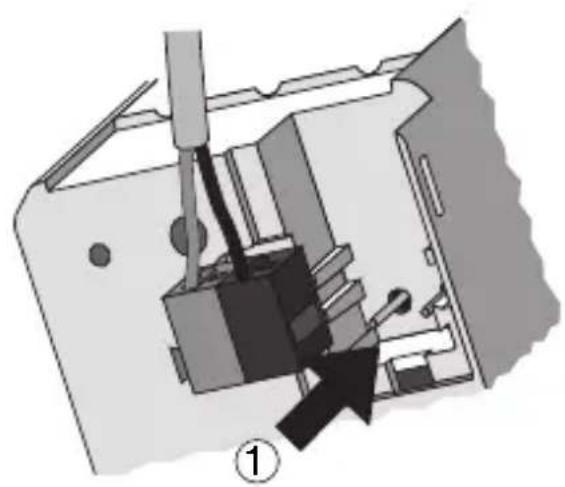

Fijación del borne de conexión

INSTALLACION

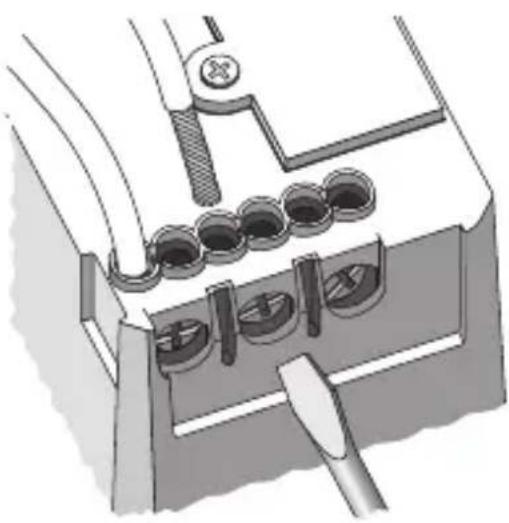

Conexión cargas

Operación de acabado

Introducir el dispositivo en un soporte Chorus, prestando atencion a que el pulsador de mando local se encuentre arriba.

Completar el soporte conOthersdispositivos Chorus o tapas ciegas y fijarlo al contentedor elegido previamente (caja empotrable, caja de pared, etc).

Aplicar la placac de acabado.

PROGRAMACION CON SOFTWARE ETS

El disposativo debe configurarse con el software ETS.

Las informaciones detalladas de los parámetros de configuración y sus values se encontrartran contentsas en el Manual Técnico.

DATOS TÉCNICOS

Comunicación Bus KNX/EIB

Alimentación Mediente bus KNX/EIB, 29 V cc SELV

AbsorciOn de corriente desde el bus 5 mA max

Elementos de mando 1 tecla miniatura de programacion direccion fisica

1 pulsador de mando local del relé

Elementos de visualización 1 LED rojo de programación direccion fisica

1 LED verde de senalización de estado salute

1 LEDámbar de localización noctura

Elementos de actuación 1 relé 16 A con contacto NA/NC libre de tension

Contacto de salute 1 NA/NC de 16 A (AC1) / 10 A (AC15) - 250 V ac

Corrente max por tipo cargo Carga resistiva: 16 A

Lámparas de incandescencia: 10 A

Lámparas fluorescentes no compensadas: 4 A

Lámparas fluorescentes con alimentadores

electrónicos: 4 A

No apto para lamparas fluorescentes compensadas

y lamparas de descarga para el mando de las

cuales se recomienda el uso de un relié de apoyo

Motores y motorreductores: 10 A

Ambiente de uso Interno, Lugares secs

Temperatura de funciona -5 ÷ +45^ C

Temperatura de almacenaje -25 ÷ +70 °C

Humedad relativa Max 93% (no condensante)

Conexión al bus Borne de conexión, 2 pin Ø 1 mm

Conexiones electrolycas

Grado de proteccion

Dimisión

Referencias normativas

Bornes con tornillo, sección max cables: 4mm^2

IP20

2 modulo Chorus

Directiva bajo tension 2006/95/CE

Directiva compatibilidad electromagnética

2004/108/CE

EN50428, EN50090-2-2

Certificaciones

KNX/EIB
