Intitulé	Description
Type d'appareil	Chauffe-eau électrique
Capacité	150 litres
Puissance	3000 W
Dimensions (HxLxP)	1350 x 500 x 500 mm
Poids	50 kg
Température maximale	75 °C
Installation	Verticale, murale
Matériau de la cuve	Acier émaillé
Système de sécurité	Protection contre la surchauffe
Entretien	Vérification annuelle de l'anode et du thermostat
Garantie	2 ans
Consommation énergétique	Classe énergétique C
Accessoires inclus	Kit de montage

FOIRE AUX QUESTIONS - CNS 150 F STIEBEL ELTRON

Quel est le volume d'eau que peut contenir le STIEBEL ELTRON CNS 150 F ?

Le STIEBEL ELTRON CNS 150 F a une capacité de 150 litres.

Comment régler la température de l'eau sur le STIEBEL ELTRON CNS 150 F ?

La température de l'eau peut être réglée à l'aide du thermostat situé sur le panneau de contrôle de l'appareil.

Que faire si l'eau ne chauffe pas ?

Vérifiez si l'appareil est correctement alimenté en électricité et si le thermostat est réglé sur une température adéquate. Si le problème persiste, contactez un professionnel.

Quelle est la puissance électrique du STIEBEL ELTRON CNS 150 F ?

La puissance électrique du STIEBEL ELTRON CNS 150 F est de 2 000 watts.

Comment effectuer l'entretien de l'appareil ?

Pour un bon entretien, nettoyez régulièrement l'extérieur de l'appareil et vérifiez l'état des connexions électriques. Il est recommandé de faire une maintenance professionnelle tous les deux ans.

Est-ce que le STIEBEL ELTRON CNS 150 F est équipé d'une protection contre la surchauffe ?

Oui, le STIEBEL ELTRON CNS 150 F est équipé d'un dispositif de sécurité contre la surchauffe.

Quelles sont les dimensions du STIEBEL ELTRON CNS 150 F ?

Les dimensions du STIEBEL ELTRON CNS 150 F sont de 1 300 mm de hauteur, 500 mm de largeur et 500 mm de profondeur.

Que faire si l'appareil fuit ?

Si l'appareil fuit, coupez immédiatement l'alimentation électrique et l'eau. Vérifiez les joints et les connexions. Si le problème persiste, contactez un professionnel.

Le STIEBEL ELTRON CNS 150 F est-il compatible avec un système solaire ?

Oui, le STIEBEL ELTRON CNS 150 F peut être intégré à un système de chauffage solaire, mais il est recommandé de consulter un professionnel pour l'installation.

MODE D'EMPLOI CNS 150 F STIEBEL ELTRON

» CNS 75 F
» CNS 100 F
» CNS 125 F
» CNS 150 F
» CNS 175 F
» CNS 200 F
» CNS 250 F

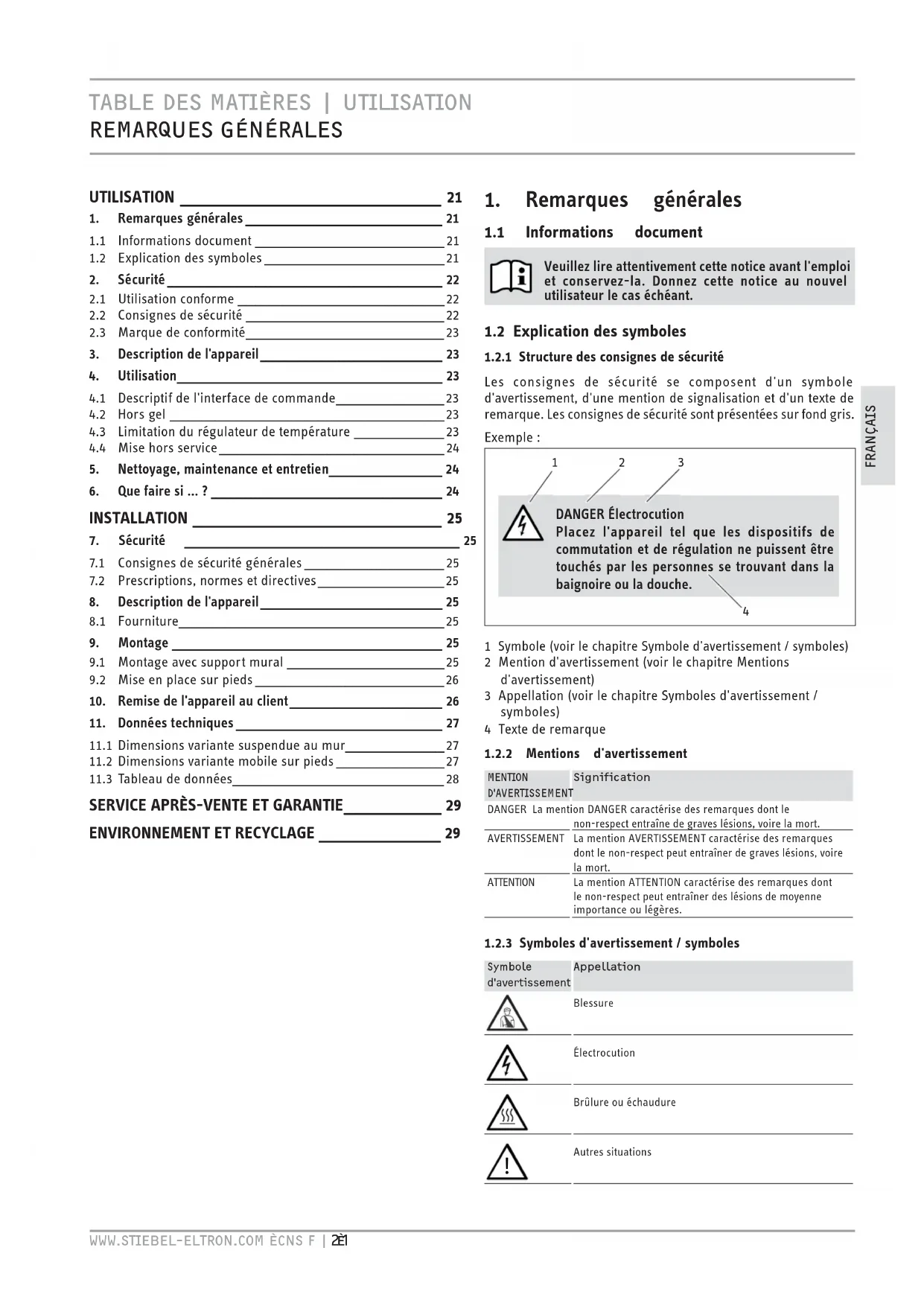

1. Remarques générales 21
   1.1 Informations document 21
   1.2 Explication des symboles 21
2. Sécurité 22
   2.1 Utilisation conforme 22
   2.2 Consignes de sécurité ____ 22
   2.3 Marque de conformité 23
3. Description de l'appareil 23
4. Utilisation 23
   4.1 Descriptif de l'interface de commande 23
   4.2 Hors gel 23
   4.3 Limitation du régulateur de température 23
   4.4 Mise hors service 24
5. Nettoyage, maintenance et entretien 24
6. Que faire si ... ? 24

INSTALLATION 25

1. Sécurité 25
   7.1 Consignes de sécurité générales 25
   7.2 Prescriptions, normes et directives 25
2. Description de l'appareil 25
   8.1 Fourniture 25
3. Montage 25
   9.1 Montage avec support mural 25
   9.2 Mise en place sur pieds 26
4. Remise de l'appareil au client 26
5. Données techniques 27
   11.1 Dimensions variante suspendue au mur 27
   11.2 Dimensions variante mobile sur pieds 27
   11.3 Tableau de données 28

SERVICE APRÈS-VENTE ET GARANTIE 29

ENVIRONNEMENT ET RECYCLAGE 29

1. Remarques générales

1.1 Informations document

Veuillez lire attentivement cette notice avant l'emploi et conservez-la. Donnez cette notice au nouvel utilisateur le cas échéant.

1.2 Explication des symboles

1.2.1 Structure des consignes de sécurité

Les consignes de sécurité se composent d'un symbole d'avertissement, d'une mention de signalisation et d'un texte de remarque. Les consignes de sécurité sont présentées sur fond gris.

Exemple :

1 2 3 DANGER Électrocution Placez l'appareil tel

1 Symbole (voir le chapitre Symbole d'avertissement / symboles)
2 Mention d'avertissement (voir le chapitre Mentions d'avertissement)
3 Appellation (voir le chapitre Symboles d'avertissement / symboles)
4 Texte de remarque

1.2.2 Mentions d'avertissement

MENTION	Signification
D'AVERTISSEMENT
DANGER La mention DANGER caractérise des remarques dont le non-respect entraîne de graves lésions, voire la mort.
AVERTISSEMENT	La mention AVERTISSEMENT caractérise des remarques dont le non-respect peut entraîner de graves lésions, voire la mort.
ATTENTION	La mention ATTENTION caractérise des remarques dont le non-respect peut entraîner des lésions de moyenne importance ou légères.

1.2.3 Symboles d'avertissement / symboles

Symbole d'avertissement	Appellation
	Blessure
	Électrocution
	Brûlure ou échaudure
	Autres situations

Incendie

Ne pas recouvrir l'appareil

Élimination de l'appareil

1.2.4 Symboles de textes et formats utilisés dans cette documentation

Lisez les textes imprimés à côté de ce symbole graphique attentivement.

» Ces textes et le symbole » vous indiquent que vous devez agir. Les actions nécessaires sont décrites étape par étape.

—Les passages indiqués par le symbole vous indiquent des énumérations.

1.2.5 Remarques apposées sur l'appareil

Ne pas recouvrir l'appareil !

1.2.6 Unités de mesure

Les cotes mentionnées dans ce document sont indiquées en mm. Les unités de mesure divergentes seront indiquées en supplément.

2. Sécurité

2.1 Utilisation conforme

L'appareil sert à chauffer des locaux d'habitation.

Tout emploi sortant de ce cadre est considéré comme non conforme. Fait aussi partie d'une utilisation conforme le respect de cette notice. Toute garantie se verra annulée en cas de modifications ou de transformations apportées à cet appareil.

2.2 Consignes de sécurité

N'exploitez cet appareil que s'il est monté complètement et doté de tous les dispositifs de sécurité.

AVERTISSEMENT Incendie Ne pas utiliser l'appareil si ...

- s'il existe un risque d'incendie ou d'explosion dans les locaux à cause de produits chimiques, de gaz ou de vapeurs.

- des câbles ou des récipients susceptibles de contenir ou de transporter des matériaux inflammables ou explosibles se trouvent à proximité immédiate.

- des travaux de pose, de ponçage, de vitrification sont exécutés dans le local où l'appareil est installé.

- des bombes aérosol, de la cire ou d'autres produits identiques sont manipulés. Aérer suffisamment la pièce avant de chauffer.

- si les distances minimales par rapport aux objets adjacents ne peuvent être maintenues comme les meubles, les rideaux, les double-rideaux et les textiles ou autres matériaux combustibles par exemple (voir le chapitre Données techniques pour les distances minimales).

- si un composant de l'appareil est endommagé, si l'appareil est tombé ou si un dysfonctionnement est déjà apparu.

AVERTISSEMENT Blessure

À moins d'avoir été supervisées ou d'avoir reçu les instructions d'usage de la personne responsable de leur sécurité, les personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales réduites ne doivent pas utiliser cet appareil.

Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil !

AVERTISSEMENT Incendie

Ne jamais poser sur l'appareil ou à sa proximité immédiate d'objets ou d'étoffes combustibles, inflammables ou isolants thermiques tels que le linge, les couvertures, les journaux, les récipients contenant de la cire ou de l'essence, les bombes aérosols et autres produits identiques.

AVERTISSEMENT Brûlure

Les habillages de l'appareil et l'air rejeté sont chauds lorsque l'appareil est en service (plus de 80 °C).

ATTENTION Surchauffe

Ne pas recouvrir l'appareil.

Ne pas monter sur l'appareil.

Veillez aux points suivants si vous utilisez l'appareil mobile sur pieds :

- Ne recouvrez pas le câble de raccordement d'un tapis ou d'une carpette. Posez le câble de raccordement hors du chemin de passage afin d'éviter qu'une personne ne trébuche sur le câble ou que l'appareil ne soit renversé.

- Évitez d'utiliser une rallonge. Si nécessaire, utilisez toujours une rallonge en parfait état et de section suffisante correspondant à la pleine puissance de l'appareil, des connecteurs ou des coupleurs en parfait état également et prenez les mesures de protection suffisantes.

- Placez l'appareil sur un support ferme. L'appareil peut basculer s'il est placé sur un support mou et les fentes d'aération pourraient être obstruées.

- Ne portez ni ne déplacez jamais l'appareil en tirant sur le câble de raccordement électrique.

Marquage CE

Le marquage CE certifie que l'appareil répond à toutes les exigences fondamentales :

–Directive sur la compatibilité électromagnétique

-Directive basse tension

2.3 Marque de conformité

Voir plaque signalétique.

La plaque signalétique se trouve à l'extérieur de l'appareil sur sa droite.

3. Description de l'appareil

Cet appareil est un appareil électrique de chauffage direct et peut s'utiliser en tant qu'appareil mural ou encore comme un appareil mobile sur pieds.

L'appareil convient par exemple comme chauffage complet ou comme chauffage de transition ou d'appoint de petits locaux comme l'atelier ou la chambre d'ami.

L'air qui se trouve dans l'appareil est chauffé par le corps de chauffe et ressort par le haut par la grille de sortie d'air sous l'effet de la convection naturelle. De l'air ambiant froid qui pénètre par les ouvertures pratiquées en bas de l'appareil circule vers l'intérieur.

L'appareil est prêt à fonctionner, une fois le montage mural ou le montage sur les pieds réalisé et le raccordement électrique effectué avec le connecteur secteur.

4. Utilisation

4.1 Descriptif de l'interface de commande

» Mettez l'appareil en marche à l'aide de l'interrupteur placé à droite.
» Réglez progressivement la température ambiante souhaitée à l'aide du sélecteur de température (voir le chapitre Données techniques pour les valeurs de température).

Dès que la température ambiante réglée est atteinte, celle-ci est maintenue constante au niveau de la température ambiante réglée par un chauffage intermittent (la capacité thermique de l'appareil doit, en l'occurrence, correspondre au moins au besoin en chaleur de la pièce).

Si plusieurs appareils sont disponibles dans un local, la température peut être réglée différemment sur chaque sélecteur de température des appareils.

Vous devriez couper l'appareil pendant que vous aérez la pièce afin d'éviter une consommation d'énergie trop élevée due aux fenêtres ouvertes.

4.2 Hors gel

» Positionnez le sélecteur de température en butée à droite. Positionné ainsi, le régulateur de température active automatiquement le chauffage si la température ambiante descend en dessous de la température de protection hors gel.

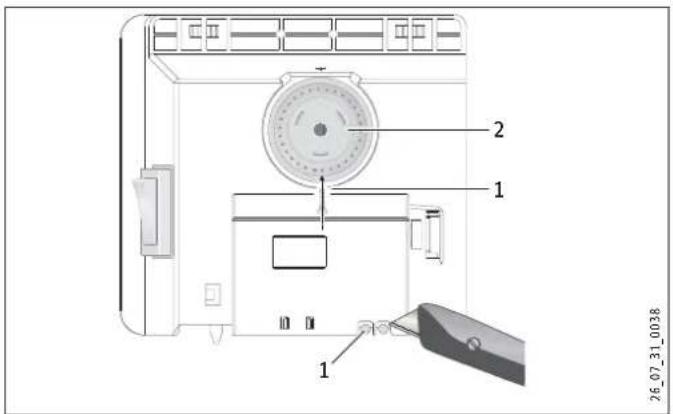

4.3 Limitation du régulateur de température

Vous pouvez fixer le régulateur de température sur un réglage déterminé ou limiter la plage de réglage de la température au moyen des deux broches montées au dos du boîtier de commande.

» Romez les broches.
» Pour fixer la température définie, enfichez une pointe dans le trou opposé (voir la photo).

2 1 1 26.07_31_0038

1 Broche
2 Sélecteur de température

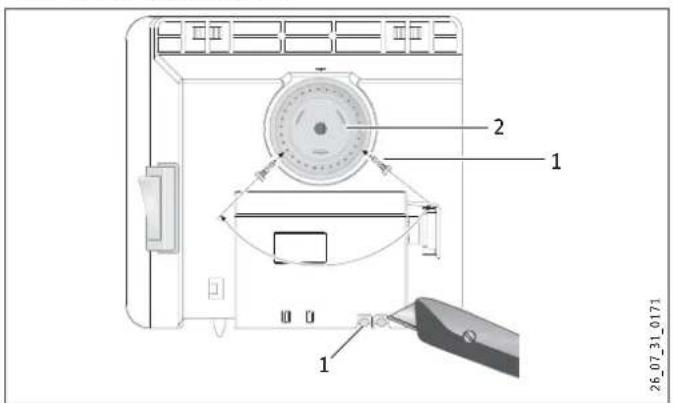

» Pour limiter la plage de réglage de la température, réglez une valeur minimale et une valeur maximale sur le sélecteur de température puis insérez la broche dans le trou opposé quelque peu décalé (voir la figure).

1 2 1 1 26_07_31_0171

1 Broche
2 Sélecteur de température

4.4 Mise hors service

» Réglez l'interrupteur à droite de l'appareil sur ARRÊT.

5. Nettoyage, maintenance et entretien

Si des taches de couleur brune apparaissent sur l'enveloppe de l'appareil, nettoyez celles-ci aussitôt avec un chiffon humide. Nettoyez l'appareil à l'état froid avec des nettoyants habituels. Évitez les produits de nettoyage abrasifs ou solvants.

ATTENTION Incendie

Ne pas vaporiser de nettoyant en spray dans la fente d'aération. Veillez à ce qu'aucune humidité ne pénètre dans l'appareil.

Nous recommandons de faire contrôler également les organes de commande et de régulation lors des maintenances périodiques. Les organes de sécurité, de commande et de régulation doivent être vérifiés par un artisan professionnel au plus tard 10 ans après la première mise en service.

6. Que faire si ... ?

... l'appareil ne chauffe pas :

Contrôlez la température réglée sur l'appareil et le fusible dans la boîte de fusibles de la maison.

L'appareil est équipé d'un régulateur de température de sécurité qui le coupe en cas de surchauffe. Après élimination de la cause (ouverture d'entrée ou de sortie de l'air recouverte par ex.), l'appareil se remet en marche après un temps de refroidissement de quelques minutes.

Si vous ne pouvez pas remédier à la panne, appelez un artisan professionnel. Pour lui permettre de vous secourir mieux et plus vite, veuillez lui communiquer le numéro inscrit sur la plaque signalétique (n° XXXXXX - XXXX - XXXXXX).

7. Sécurité

La maintenance et les réparations de cet équipement ne doivent être effectuées que par un installateur.

7.1 Consignes de sécurité générales

Nous garantissons un bon fonctionnement et la sécurité d'exploitation uniquement si les accessoires d'origine destinés à l'appareil ainsi que les pièces de rechange d'origine sont utilisés.

DANGER Électrocution

En cas de montage mural, placez l'appareil tel que les dispositifs de commande et de régulation ne puissent être touchés par les personnes se trouvant dans la baignoire ou la douche.

Si vous utilisez l'appareil comme appareil sur pieds, ne le mettez pas dans la salle de bains ou autres pièces humides ni à l'air libre.

ATTENTION

- Accrochez l'appareil mural à une paroi verticale résistant à une température de 85 °C minimum.

- Maintenez les distances minimales par rapport aux objets adjacents (voir le chapitre Données techniques pour les distances minimales).

- N'installez pas l'appareil directement sous une prise électrique murale.

- Veillez à ce que le câble de raccordement soit sans contact avec aucune pièce de l'appareil.

7.2 Prescriptions, normes et directives

Prenez en compte toutes les prescriptions et les consignes nationales et régionales.

Respectez les prescriptions locales en matière de constructions et de garages.

8. Description de l'appareil

8.1 Fourniture

-Support mural (accroché à l'appareil)
-Pieds de l'appareil
-Vis indémontables

9. Montage

9.1 Montage avec support mural

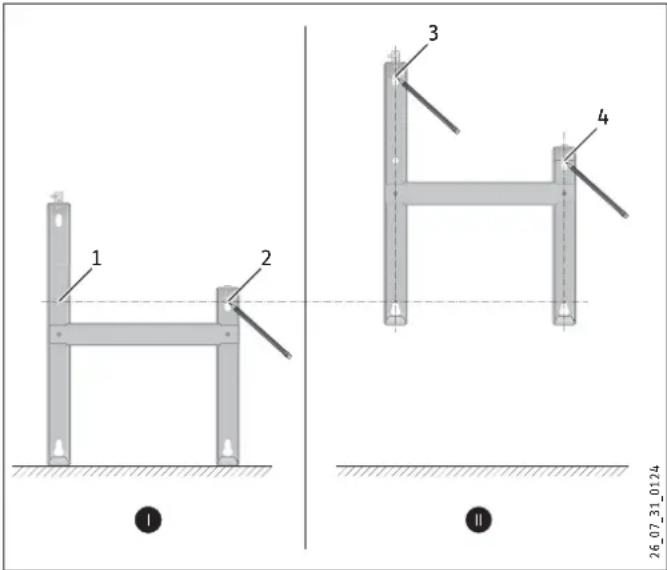

9.1.1 Montage du support mural

Vous pouvez utiliser le support mural comme gabarit pour la fixation au mur, ceci garantira le dégagement nécessaire par rapport au sol.

» Décrochez le support mural.
» Placez le support mural centré sur le point médian droit à même le sol et repérez les alésages, points 1 et 2.
» Relevez le support mural de manière à ce que les alésages du bas sur le support mural viennent recouvrir les repères que vous venez de marquer sur le mur de montage.
» Repérez les alésages 3 et 4 sur le mur de montage.

1 2 3 4 26_07_31_0124

» Percez des trous dans chacun de ces 4 repères. Fixez le support mural avec les matériaux de fixation appropriés (vis, chevilles) selon le type de mur. Les trous oblongs verticaux permettent de compenser un trou de fixation décentré.

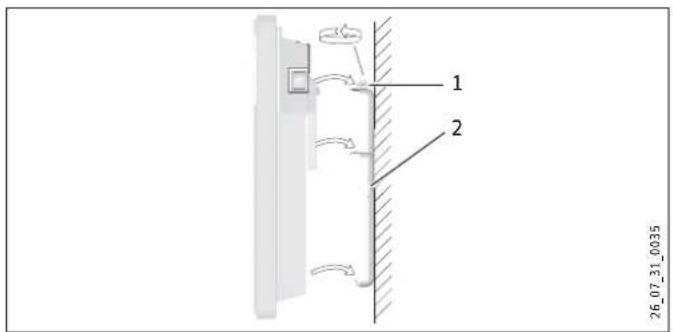

9.1.2 Montage de l'appareil

»Accrochez l'appareil dans les quatre languettes du support mural en même temps, les fentes de logement étant au dos de l'appareil.
» Appuyez l'appareil pour le bloquer.

» Tournez les goupilles de verrouillage du support mural dans le sens horaire jusqu'en butée pour verrouiller la fixation.

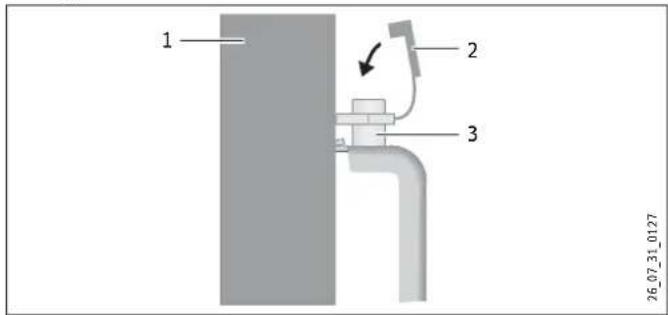

» Appuyez le capot de sécurité sur la goupille de verrouillage pour que la goupille ne puisse plus être tournée dans l'autre sens.

1 2 26_07_31_0035

1 Goupille de verrouillage
2 Support mural

1 2 3 26_07_31_0127

1 Appareil
2 Capot de sécurité
3 Goupille de verrouillage

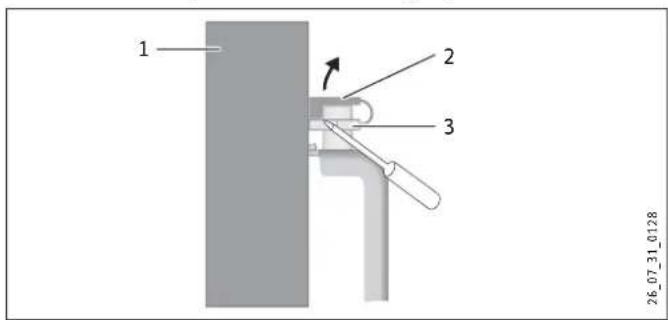

9.1.3 Dépose de l'appareil

» Desserrez le capot de sécurité de la goupille de fermeture.

1 2 3 26.07_31_0128

1 Appareil
2 Capot de sécurité
3 Goupille de verrouillage

» Desserrez les goupilles de verrouillage du support mural.

» Soulevez légèrement l'appareil puis sortez-le par l'avant de son support mural.

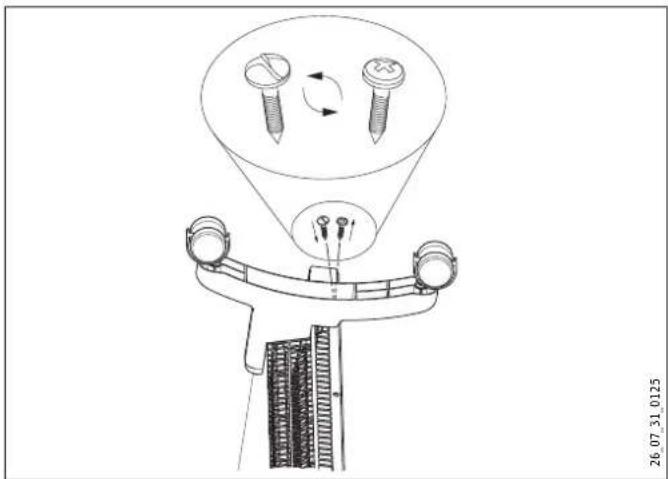

9.2 Mise en place sur pieds

» Décrochez le support mural.
» Ne retirez que les deux vis extérieures placées sous l'appareil.
» Placez les pieds en dessous de l'appareil de manière à ce qu'ils s'insèrent dans l'encoche à l'arrière de l'appareil.
» Vissez les pieds en utilisant les deux vis que vous venez d'enlever.

Vissez fermement les pieds à l'aide des vis indémontables fournies.

9.3 Raccordement électrique

» Veillez à ce que les conduites d'amenée installées sur le site présentent des sections suffisantes.
» Veillez à installer une prise de courant à une distance d'au moins 10 cm sur le côté de l'appareil.

DANGER Électrocution !

Exécutez tous les travaux de raccordement et d'installation électriques conformément aux prescriptions.

DANGER Électrocution !

L'appareil doit pouvoir être déconnecté du secteur par un dispositif de coupure omnipolaire ayant une ouverture minimale des contacts de 3 mm.

DANGER Électrocution !

Il est interdit d'effectuer une installation avec une conduite de raccordement posée de manière fixe.

Se référer à la plaque signalétique. La tension indiquée doit concorder avec celle du secteur.

10. Comment remédier aux défauts

En cas de remplacement, le câble de raccordement au secteur ne doit être remplacé que par des pièces de rechange d'origine et par un installateur.

11. Remise de l'appareil au client

Expliquez le fonctionnement de l'appareil à l'utilisateur. Attirez particulièrement son attention sur les consignes de sécurité. Remettez-lui les instructions d'utilisation et d'installation.

12. Données techniques

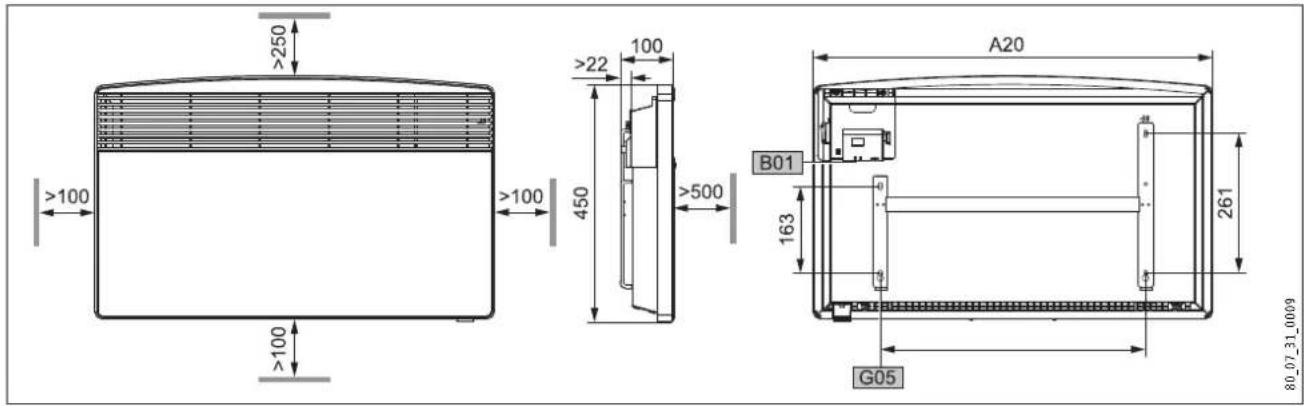

12.1 Dimensions variante suspendue au mur

≥250 ≥100 ≥100 450 ≥22 100 ≥500 A20 B01 163 261 G05 80_07_31_0009

				CNS 75 F CNS 100 F CNS 125 F CNS 150 F CNS 175 F CNS 200 F CNS 250 F
A10	Appareil	Hauteur	mm	450
A20	Appareil	Largeur	mm	445	445	590	590	740	740	890
A30	Appareil	Profondeur	mm	100
A50	Appareil	Dégagement min. en haut	mm	250
A51	Appareil	Dégagement min. en bas	mm	100
A52	Appareil	Dégagement min. à droite	mm	100
A53	Appareil	Dégagement min. à gauche	mm	100
A54	Appareil	Dégagement min. avant	mm	500
A55	Appareil	Dégagement min. arrière	mm	22
B01	Passage de câbles électriques
G05	Fixation murale	Écartement des trous	mm	195	195	343	343	491	491	639

12.2 Dimensions variante mobile sur pieds

≥250 ≥100 ≥100 ≥22 ≥500 305 A20 450 B01 105 80_07_31_0009

				CNS 75 F	CNS 100 F	CNS 125 F	CNS 150 F	CNS 175 F	CNS 200 F	CNS 250 F
A10	Appareil	Hauteur	mm				450
A13	Appareil	Hauteur des pieds réglables	mm				105
A20	Appareil	Largeur	mm	445	445	590	590	740	740	890
A30	Appareil	Profondeur	mm				305
A50	Appareil	Dégagement min. en haut	mm				250
A52	Appareil	Dégagement min. à droite	mm				100
A53	Appareil	Dégagement min. à gauche	mm				100
A54	Appareil	Dégagement min. avant	mm				500
A55	Appareil	Dégagement min. arrière	mm				22
B01	Passage de câbles électriques

12.3 Tableau de données

Modèle
Type		CNS 75 F	CNS 100 F	CNS 125 F	CNS 150 F	CNS 175 F	CNS 200 F	CNS 250 F
Réf. commande		229789	229790	229791	229792	229793	229794	229795
Données de service
Puissance	kW	0,75	1,0	1,25	1,5	1,75	2,0	2,5
Raccordement électrique		1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V
Plage de réglage de la température	~ °C	6 ... 30	6 ... 30	6 ... 30	6 ... 30	6 ... 30	6 ... 30	6 ... 30
Hors gel	~ °C	6	6	6	6	6	6	6
Classe de protection		II	II	II	II	II	II	II
Degré de protection IP 24, protégé contre les projections d'eau		x	x	x	x	x	x	x
Encombrement et poids
Poids	kg	4,6	4,6	6,0	6,0	7,2	7,2	8,4

Garantie

La garantie est à faire valoir dans le pays où l'appareil a été acheté. A cette fin, il faut prendre contact avec la filiale Stiebel Eltron concernée, à défaut l'importateur agréé.

Le montage, les raccordements, la maintenance ainsi que la première mise en service sont à réaliser par un leur qualifié.

Le fabricant ne saurait être rendu responsable des dommages causés par un appareil qui n'aurait pasillé ou utilisé conformément à la notice de montage et ion jointe à l'appareil.

Environnement et recyclage

Nous vous demandons de nous aider à préserver l'environnement. Pour ce faire, merci de vous débarrasser de l'emballage conformément aux règles nationales relatives au traitement des déchets.

BEDIENING 30

1 Appareil
2 Capot de sécurité
3 Goupille de verrouillage

1 Appareil
2 Capot de sécurité
3 Goupille de verrouillage

7-9 rue des Selliers

B.P. 85107 | 57073 Metz-Cédex 3

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.fr

Great Britain

STIEBEL ELTRON UK Ltd.
