MODE D'EMPLOI CS 20L STIEBEL ELTRON
Notice d'utilisation et de montage
- Notice d'utilisation 10
1.1 Description de l'appareil
1.2 Utilisation 1.3 Consignes de sécurité 1.4 Entretien et maintenance
- Notice de montage 11
2.1 Normes et spécifications 2.2 Montage de l'appareil 2.3 Raccordement électrique 2.4 Remise au client
Environnement et recyclage 19 Garantie 19
A1 Ensemble corps de chauffe F1 Thermostat limiteur de sécurité M1 Ventilateur (CS 20 L uniqueness) N1 Thermostat d'ambiance R1 Résistance B2 Résistance S1 Bouton S2 Bouton S3 Bouton (CS 20 L uniquelement) X1 Bornier X2 Fiche secteur
| Type | CS 20 CS | 20 L | |
| Dimension H / I / P | mm | 390 / 600 / 100 | 390 / 710 / 100 |
| Poids | kg | 1,8 6,0 | |
| Raccordement | 1/N ~ 230 V 50/60 Hz | ||
| Puisance | kW | 0,75 / 1,25 / 2,0 | |
| Plage de réglage de la température | °C | ca. 5 à 35 | |
| Protection contre le gel | °C | ca. 7 | |
| Classe de protection | II | ||
| Agrémentes | Voir plaque signalétique de l'appareil | ||
Muszaki adatok
Les appareils électriques doivent être utilisés avec la prudence requise afin d'éviter tout risque d'incendie, d'électrocution ou de blessure. Par conséquent, l'appareil peut uniquement s'utiliser conformément à la notice d'utilisation. Toute utilisation non conforme aux recommandations du fabricant risque d'entraîner des dommages, incendies, électrocutions ou blessures.
Avant d'utiliser l'appareil, il convient de lire la notice d'utilisation dans son intégralité et de respecter les consignes qui y sont mentionnées.
Conserver soigneusement la présente notice d'utilisation en cas de changement de propriété ou de transfert de l'appareil à un autre utilisateur. La montrer au spécialiste pour tous travaux de réparation.
1.1 Description de l'appareil
Le CBS 20 est livré au complet avec le câble de raccordement et la fiche de contact.
N'enlever l'emballage de l'appareil et des accessoires que sur le lieu de montage, faire attention à la notice!
En déballant, veiller à ce qu'il ne reste aucun accessoire dans le matériel d'emballage.
Montage de l'appareil (voir page 3)

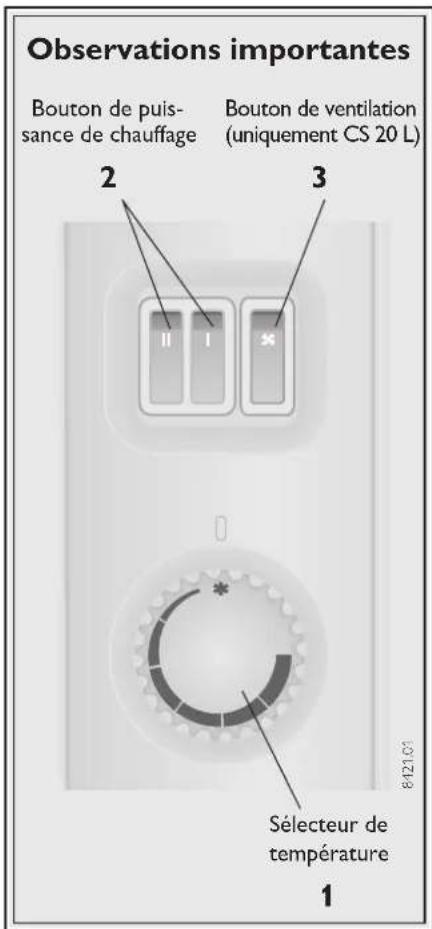

1 Sélecteur de température 2 Bouton de puissance de chauffage 3 Bouton de soufflerie ALLUME/ETEINT (CS 20 L uniquement) 4 Grille de sortie d'air
5 Grille de sortie d'air - soufflerie (CS 20 L uniquement) 6 Poignées 7 Pied 8 Baguette de fixation murale
Domaine d'utilisation
Le CS 20 (L) convient parfaitement pour servir de chauffage de transition et d'appoint pour des petites pièces comme par ex. les salles de bains et les chambres d'amis.
Cet appareil peut être monté sur pieds ou être suspendu au mur.
Il est interdit d'utiliser l'appareil dans des salles de bains ou autres locaux humides, de même qu'à l'extérieur.
Veiller à ce que la chaleur nécessaire dans la pièce corresponde à la puissance de chauffage de l'appareil. Dans des locaux trop exigus, l'appareil risque de surchauffer et de provoquer des dégâts, voir un incendie!
Monté sur pieds, il peut être facilement utilisé dans des endroits à chauffer rapidement (avant la mise en service de l'appareil sur pieds, les deux pieds doivent être montés sur l'appareil). L'utilisateur doit veiller à ce que le câble de raccordement ne soit pas recouvert d'un tapis ou d'une carpette et qu'il soit en dehors du chemin afin d'éviter de renverser l'appareil.
L'utilisation d'une rallonge doit être évitée. Si nécessaire, seule une rallonge dont le câble n'est pas endommagé et d'une section suffisante pour la puissance de l'appareil peut être utilisée. Il faut également veiller à ce que les fi
fiches, raccords soient également en ordre et à appliquer des mesures de protection suffisantes.
L'appareil doit être placé sur un support stable. Si le support n'est pas suffisamment résistant, l'appareil risque de basculer et les aérations pourraient être obstruées.
Pour le transport, tenir l'appareil uniquement par les poignées (6) prévues à cet effet. L'appareil ne peut en aucun cas être transporté au moyen des câbles de raccordement.
L'air ambiant est réchauffé à travers les ouvertures situées en bas de l'appareil et ressort ensuite par convection naturelle par la grille de sortie d'air située en haut de l'appareil (4).
Dans le CS 20 L, ce processus peut être assisté par une soufflerie d'air sortant par une grille de sortie d'air séparée (5).
1.2 Utilisation
Les éléments de commande se trouvent dans la partie gauche de l'appareil.
La température souhaitée peut être réglée en continu de 5°C à 35°C au moyen du sélecteur de température (1). Le thermostat dans l'appareil maintiendra alors l'air ambiant constamment à la valeur sélectionnée par petits coups de chauffe répétés.

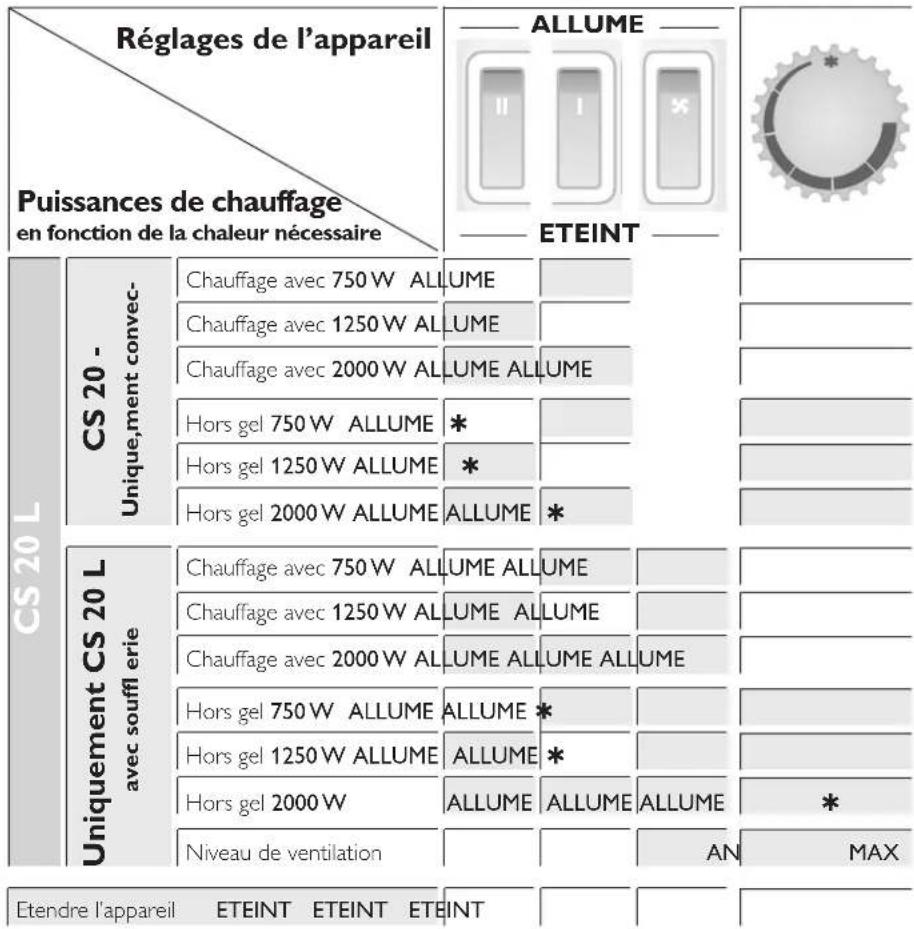

Les boutons (2) permettent de choisir trois niveaux de puissance de chauffage (750/1250/2000 W, voir tableau), ce qui permet d'assurer une adaptation particulièrement économique à la chaleur nécessaire.
Protection contre le gel
Pour utiliser l'appareil en mode hors gel, tourner le sélecteur de température en sens antihoraire jusqu'à la butée * et enclencher l'un des deux boutons de sélection de puissance de chauffage. Le thermostat met automatiquement le chauffage en marche si la température ambience tombe à env. 7 °C.
Pour permettre l'appareil hors service, mettre tous les boutons en position ETEINT et retirer la fiche de la prise de courant murale (ne jamais tirer sur la fiche en soi pour la retirer de la prise de courant).
L'appareil ne doit pas
- être utilisé dans des locaux qui sont exposés aux produits chimiques, à la poussière, aux gaz ou aux vapeurs risquant de provoquer un incendie ou une Explosion
- être utilisé à proximité immédiate de conduites ou de réservoirs qui conduisent ou contiennent des matières inflammables ou explosives
- être utilisé si les distances minimales par rapport aux objets ne sont pas respectées.
- Eneldom cas, il ne faudra utiliser l'appareil pendant les travaux de pose, de ponçage, de colmatage, de nettoyage à l'essence ou d'entretien (aerosol, cire) du plancher et similaires.
- Les parois extérieures ainsi que l'air sortant de l'appareil deviennent chauds (supérieurs à 85°C) pendant son fonctionnement. Il existe un risque de brûlure!
Tenir les enfants éloignés de l'appareil.
- Il est interdit de poser ou d'appuyer des objets sur l'appareil ou d'en placer entre l'appareil et le mur (par ex. pour faire sécher le linge).
Il ne faut pas non plus poser, à proximité immédiate de l'appareil, d'objets combustibles, inflammables ou isolants, de tissus comme du linge ou des couvertures, de revues, de récipients contenant de la cire ou de l'essence, des bombes aérosol et similaires.
Risque d'inflammation!
- Afin d'éviter tous risques de surchauffe de l'appareil, celui-ci ne peut en aucun cas être recouvert.
- Pour les objets de toute nature comme par ex. les meubles, les rideaux, les voilages et textiles ou d'autres matières inflammables ou non, il faut respecter les distances minimales suivantes par rapport à l'appareil, notamment à la grille de sortie d'air:
Grille de sortie d'air vers l'avant 500 mm Grille de sortie d'air vers le haut
Porte-à-faux a < 200mm 250mm
Porte-a-faux a >200mm 500mm
Côtés de l'appareil 100mm
Arrière de l'appareil 20mm
L'air chaud doit pouvoir sortir sans rencontres d'obstacle!
- pendre (p. ex. des chaînes) car cela risquerait de provoquer des électrocutions mortelles ou incendies.
- Ne jamais utiliser l'appareil en guise d'escabeau!
- Il est interdit d'apporter des modifications quelles qu'elles soient à l'appareil.
- Ne jamais laisser un appareil allumé sans surveillance. L'allumage à distance ou l'allumage automatique moyennant des composants connectés à l'appareil (p. ex. un régulateur de température ambiante) est interdit.
- Une prudence toute particulière est de rigueur lorsqu'il est utilisé en présence d'enfants, de personnes handicapées ou d'animaux! Risque de blessure!
- En cas de dépréciation ou de chute de l'appareil ou de dysfonctionnement, ne pas l'utiliser.
1.4 Entretien et maintenance
Avant d'effectuer des travaux de nettoyage ou d'entretien, retirer la fiche de la prise de courant et laisser l'appareil refroidir!
En cas d'apparition de légères taches brunâtres sur le carter de l'appareil, les enlever avec un chiffon humide le plus tôt possible.
L'appareil doit être nettoyé à froid avec les produits d'entretien habituels.
Eviter d'utiliser des produits abrasifs et corrosifs.
Veiller à ce que de l'humidité ne risque pas de pénétrer dans l'appareil.
Ne pas projeter de produit de nettoyage en aérosol dans la fente d'air.
Raccorder l'appareil au secteur et l'utiliser uniquement quand il est parfaitement sec !
Ranger et transporter l'appareil uniquement au sec et le protégé contre les poussières, les vibrations et le risque de détérioration.
2.1 Normes et spécifications
Les appareils ne doivent pas être utilisés dans des locaux où il y a un risque d'incendie ou d'explosion du à la présence de produits chimiques, de poussière, de gaz ou de vapeurs. Dans les ateliers ou dans autres locaux dans lesquels il se dégage des émanations de gaz d'échappement, d'odeurs d'huile et d'essence etc. ou dans lesquels on travaille avec des solvants et produits chimiques, il peut se former des mauvaises odeurs persistantes et il y a risque d'encombrement de l'appareil.
Voir aussi 1.3 consignes de sécurité!
L'appareil doit être posé sur un mur vertical résistant au moins à des températures de 85°C. Les distances minimales par rapport aux objets qui se trouvent à proximité doivent être respectées. Tous les travaux électriques de raccordement et d'installation doivent être réalisés d'après les normes VDE (0100), les spécifications de l'entreprise d'électricité compétente et conformément aux directives nationales et régionales. L'appareil ne doit pas être positionné ou
installé juste en-dessous d'une prise électrique murale.
L'appareil doit être installé de manière à ce que la fiche de prise de courant reste accessible. - La plaque signalétique de l'appareil doit être respectée!
La tension indiquée doit correspondre à la tension du secteur. Seul un spécialiste pourra remplacer la ligne de raccordement au secteur avec des pièces de rechange Stiebel Eltron d'origine.
2.2.1 Montage des pieds b
Les pieds (7) comprenant les vis de fixation sont des accessoires fournis avec l'appareil.
Placer les pieds avec les goujons de guidage d’épaisseur différente en-dessous des parties latérales et les visser. Il faut veiller, avec le pied gauche (7a), à ce que le câble de raccordement passe bien dans la rainure du pied.
(pose possible seulement sans les pieds)
Pour la fixation de l'appareil, procéder de la manière suivante:
Visser au mur la baguette de fixation murale jointe (8) verticalement. Utiliser pour ce faire les accessoires de fixation appropriés (vis, chevilles) selon le type de mur.
Respecter la distance minimale par rapport au sol !
⇒ Suspendre l'appareil dans la Baguette de fixation murale par les trous verticaux prévus à l’extrémité de l'appareil. ⇒ Visser les éclices d'extrémité (en haut de la Baguette de fixation murale) dans l'appareil avec un tournevis dans le sens horaire - afin d'assurer la fixation de l'appareil.
2.3 Raccordement électrique
Le branchement électrique ne peut se faire que sur le courant alternatif 230V~ 50 / 60Hz
Pour le raccordement, il faut installer à une distance d'au moins 10 cm à côté de l'appareil une prise de courant de sécurité ou une boîte pour raccordement fixe.
2.4 Remise au client
Expliquer le fonctionnement de l'appareil à l'utilisateur. Attirer particulièrement son attention sur les consignes de sécurité et lui remettre la notice d'utilisation et de montage.
Environnement et recyclage
Collecte et recyclage des produits en fin de vie
Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décisions locales.
Garantie
La garantie est à faire valoir dans le pays où l'appareil a été acheté. À cette fin, il faut prendre contact avec la filiale Stiebel Eltron concernée, à défaut l'importateur/agréé.
Le montage, les raccordements, la maintenance ainsi que la première mise en service sont à réaliser par un installateur qualifié.
Le fabricant ne saurait être rendu responsable des dommages causés par un appareil qui n'aurait pas été installé ou utilisé conformément à la notice de montage et d'utilisation jointe à l'appareil.
