GEBRUIKSAANWIJZING CNS 150 F STIEBEL ELTRON

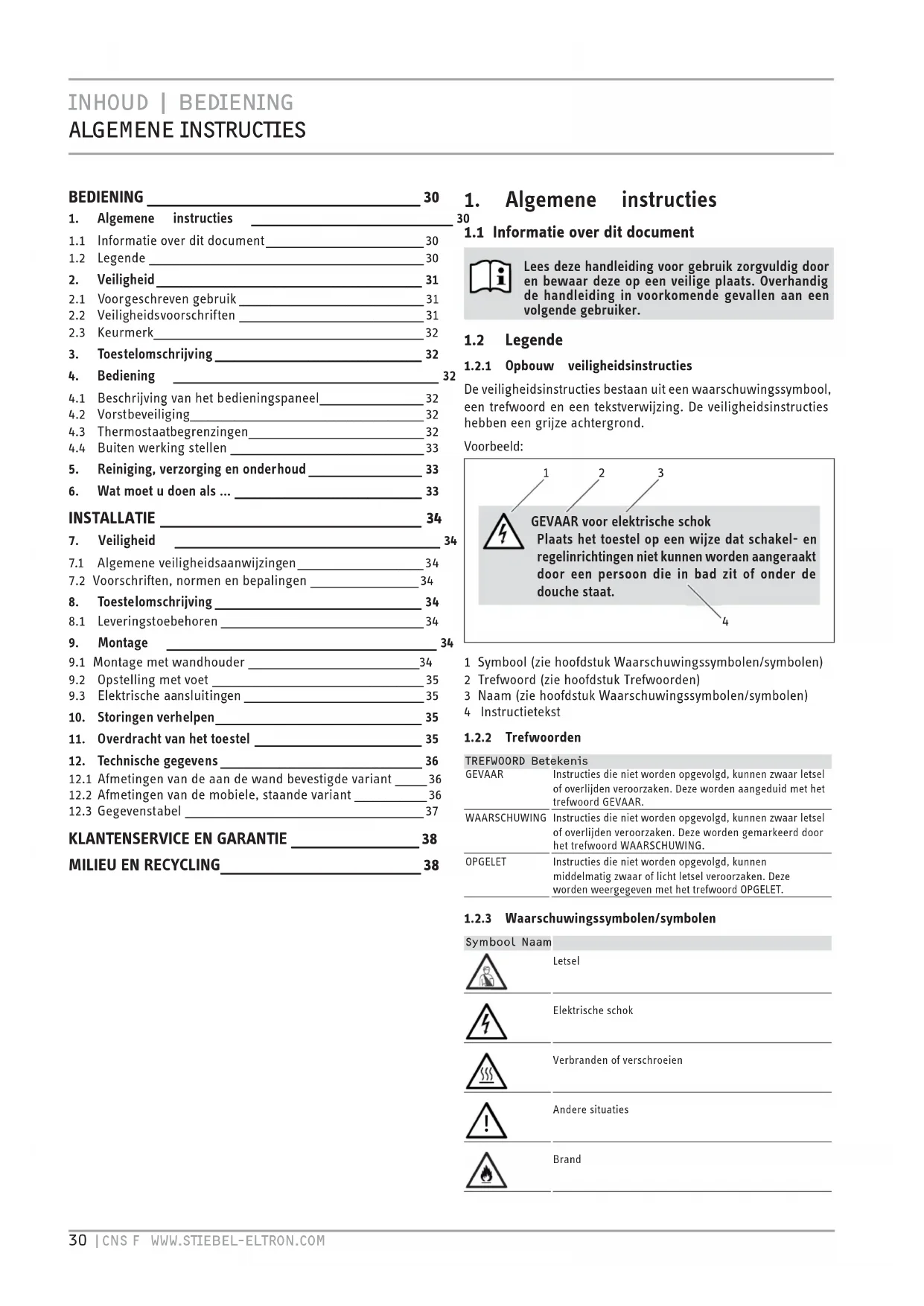

1. Algemene instructies

1.1 Informatie over dit document

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats. Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.2.1 Opbouw veiligheidsinstructiesDe veiligheidsinstructies bestaan uit een waarschuwingssymbool, een trefwoord en een tekstverwijzing. De veiligheidsinstructies hebben een grijze achtergrond.Voorbeeld: GEVAAR voor elektrische schokPlaats het toestel op een wijze dat schakel- en regelinrichtingen niet kunnen worden aangeraakt door een persoon die in bad zit of onder de douche staat.

1 Symbool (zie hoofdstuk Waarschuwingssymbolen/symbolen)2 Trefwoord (zie hoofdstuk Trefwoorden)3 Naam (zie hoofdstuk Waarschuwingssymbolen/symbolen)4 Instructietekst1.2.2 Trefwoorden`V%qHHV ¼Œ¼÷¼ĉêńGEVAAR Instructies die niet worden opgevolgd, kunnen zwaar letsel of overlijden veroorzaken. Deze worden aangeduid met het trefwoord GEVAAR.WAARSCHUWING Instructies die niet worden opgevolgd, kunnen zwaar letsel of overlijden veroorzaken. Deze worden gemarkeerd door het trefwoord WAARSCHUWING.OPGELET Instructies die niet worden opgevolgd, kunnen middelmatig zwaar of licht letsel veroorzaken. Deze worden weergegeven met het trefwoord OPGELET.1.2.3 Waarschuwingssymbolen/symbolenZźăĒĒù C||ăLetselElektrische schokVerbranden of verschroeien Andere situatiesBrand BEDIENING _____________________________________________ 30

4.1 Beschrijving van het bedieningspaneel _______________________ 32

7.1 Algemene veiligheidsaanwijzingen ____________________________ 34

11. Overdracht van het toestel __________________________________ 35

12. Technische gegevens _________________________________________ 36

12.1 Afmetingen van de aan de wand bevestigde variant _______3612.2 Afmetingen van de mobiele, staande variant ________________36

p.<.&+. qqqĪZ`.<é<`VHCĪHB CZ%ŗ Ĝ CV<CZ Toestel niet afdekken Het toestel afdanken

1.2.4 Teksttekens en maten in deze documentatie

Lees de tekst naast dit symbool grondig door. » Deze tekstgedeelten en het symbool "»" geven aan dat u een handeling moet verrichten. De vereiste handelingen worden stapsgewijs beschreven. —Passages met dit " –" symbool zijn lijsten.

1.2.5 Instructies voor het toestel

Toestel niet afdekken!

De afmetingen in dit document zijn opgegeven in mm. Afwijkende meeteenheden worden telkens separaat aangeduid.

2.1 Voorgeschreven gebruik

Het toestel is bestemd voor het verwarmen van woonruimten. Elk ander gebruik geldt niet als voorgeschreven gebruik. Het voorgeschreven gebruik betekent ook de naleving van deze handleiding. In geval van wijzigingen of aanpassingen aan het toestel vervalt de garantie!

2.2 Veiligheidsvoorschriften

Gebruik het toestel uitsluitend als het volledig is geïnstalleerd en als alle veiligheidsinrichtingen zijn aangebracht.

WAARSCHUWING voor brand Gebruik het toestel niet ... — wanneer er door chemicaliën, stof, gassen of dampen gevaar voor brand of explosies bestaat in de ruimte met het toestel; — in de onmiddellijke omgeving van leidingen of containers met brandbare of explosieve stoffen; — wanneer in de opstelruimte bouw- of verbouwingswerkzaamheden worden uitgevoerd; — wanneer er wordt gewerkt met benzine, sprays, boenwas en dergelijke. Ventileer de ruimte voldoende voordat het toestel wordt opgeladen; — wanneer de minimumafstanden tot aangrenzende objectoppervlakken te klein worden, zoals bij meubels, gordijnen, vitrage en textiel of overig brandbaar materiaal (voor minimumafstanden, zie hoofdstuk Technische gegevens); — wanneer een toestelmodule is beschadigd, het toestel is gevallen of er reeds een storing was.

WAARSCHUWING voor letsel Als kinderen of personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens het toestel moeten bedienen, moet ervoor worden gezorgd dat dit alleen gebeurt onder toezicht of na degelijke instructies door een persoon die voor hun veiligheid verantwoordelijk is. Houd altijd toezicht op kinderen en zorg ervoor dat ze nooit met het toestel spelen!

WAARSCHUWING voor brand Er mogen op het toestel of in de onmiddellijke omgeving ervan geen brandbare, ontvlambare of warmte- isolerende voorwerpen of stoffen worden geplaatst, zoals wasgoed, dekens, tijdschriften, blikken boenwas of benzine, spuitbussen en dergelijke.

WAARSCHUWING voor verbranding Als het toestel in bedrijf is, worden de behuizing en de afgevoerde lucht heet (meer dan 80 °C)..C.C& `HZ`<HBZ+V/p.C& ŗŝCZ% qqqĪZ`.<é<`VHCĪHB OPGELET oververhitting Toestel niet afdekken.

Ga niet op het toestel staan.

Let bij gebruik van het staande, mobiele toestel op het volgende: — dek de aansluitkabel niet af met een tapijt of loper. Leg de aansluitkabel buiten het loopgebied om te voorkomen dat iemand over de leiding struikelt en het toestel wordt omgegooid; — gebruik bij voorkeur geen verlengkabels. Gebruik, indien nodig, alleen een onbeschadigde verlengkabel met een kabeldiameter die voldoende groot is voor het volledige vermogen van het toestel, evenals onbeschadigde stekkers resp. koppelingen en neem voldoende veiligheidsmaatregelen; — plaats het toestel op een vaste ondergrond. Bij een zachte ondergrond kan het toestel omkantelen of kunnen de ventilatieopeningen worden geblokkeerd; — verschuif of draag het toestel nooit door aan de aansluitkabel te trekken. CE-logo Het CE-logo geeft aan dat het toestel voldoet aan alle fundamentele vereisten: —Richtlijn voor de elektromagnetische compatibiliteit; —Laagspanningsrichtlijn.

Zie typeplaatje. De kenplaat zit aan de rechterbuitenkant op het toestel.

3. Toestelomschrijving

Het toestel is een elektrisch convectieverwarmingstoestel en kan als wandtoestel of anders als mobiel staand toestel met gemonteerde voeten worden gebruikt. Het toestel is bijv. geschikt als volledige verwarming of als verwarming voor het tussenseizoen of aanvullende verwarming in kleine ruimten, zoals een hobbykamer of logeerkamer. De lucht in het toestel wordt door een verwarmingselement verwarmd en treedt via natuurlijke convectie aan de bovenzijde door het luchtuitlaatrooster naar buiten. Door de in de onderzijde van het toestel beschikbare openingen stroomt er koele omgevingslucht na. Na de wandmontage resp. montage van de voeten en de elektriciteitsaansluiting via een netstekker is het toestel klaar voor gebruik.

4.1 Beschrijving van het bedieningspaneel

» Schakel het toestel in via de schakelaar aan de rechterzijde van het toestel. » Stel de gewenste kamertemperatuur traploos in met behulp van de temperatuurinstelknop (voor temperatuurwaarden zie hoofdstuk Technische gegevens). 26_07_31_0037 Zodra de ingestelde kamertemperatuur is bereikt, wordt deze door periodieke verwarming constant op de ingestelde temperatuur gehouden (het verwarmingsvermogen van het toestel moet dan wel aan de benodigde warmtebehoefte van de kamer voldoen). Wanneer er verschillende toestellen in een kamer beschikbaar zijn, is de instelling via de temperatuurinstelknop op elk toestel mogelijk verschillend. Het toestel moet tijdens het ventileren van de kamer worden uitgeschakeld om een te hoog stroomverbruik te voorkomen, wanneer de vensters zijn geopend.

4.2 Vorstbeveiliging

» Zet de temperatuurinstelknop tegen de rechteraanslag aan. In deze stand schakelt de thermostaat de verwarming automatisch in, als de kamertemperatuur tot onder de vorstbeschermingstemperatuur daalt.

4.3 Thermostaatbegrenzingen

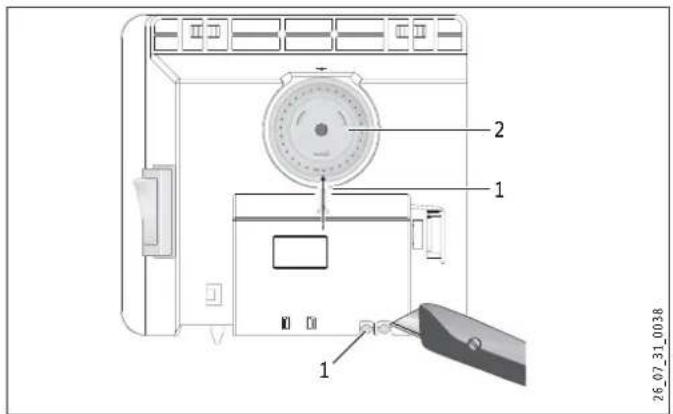

Het is mogelijk om met de beide pennen die aan de achterzijde van de schakelbehuizing zitten, de thermostaat op een bepaalde instelling vast te leggen of het temperatuurinstelbereik te begrenzen. » Breek de pen eruit. » Steek een pen in het gat aan de overkant (zie afbeelding) om de ingestelde temperatuur vast te leggen..C.C& V.C.&.C&©pVxHV&.C&CHCV+He qqqĪZ`.<é<`VHCĪHB CZ%ŗ ŗ CV<CZ

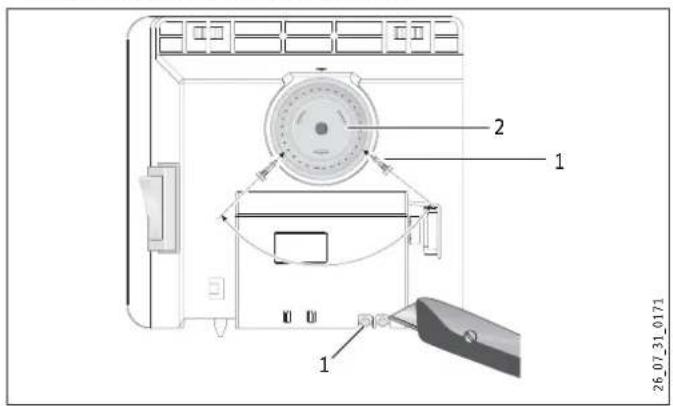

26_07_31_0038 1 Pen 2 Temperatuurinstelknop » Stel altijd de minimumwaarde en maximumwaarde in op de temperatuurinstelknop en steek de pen altijd in een iets verplaatst gat aan de overkant (zie afbeelding) om het temperatuurinstelbereik te begrenzen. 26_07_31_0171

4.4 Buiten werking stellen

» Stel de schakelaar rechts op het toestel in op UIT.

5. Reiniging, verzorging en onderhoud

Als er een lichte, bruinachtige verkleuring optreedt op de behuizing van het toestel, moet deze zo vlug mogelijk met een vochtige doek worden afgeveegd. Reinig het toestel in koude toestand met de klassieke onderhoudsproducten. Vermijd schurende en bijtende onderhoudsproducten. OPGELET voor brand Spuit geen reinigingsspray in de luchtspleten. Let erop dat er geen vocht binnendringt in het toestel. Het is raadzaam bij de periodieke onderhoudsbeurten ook de controle- en regelelementen te laten testen. Uiterlijk tien jaar na de eerste ingebruikneming dient een installateur de veiligheids-, controle- en regelelementen te controleren.

6. Wat moet u doen als ...

... het toestel niet verwarmt: controleer de ingestelde temperatuur op het toestel en de zekering van de huisinstallatie. Het toestel heeft een veiligheidstemperatuurregelaar die het toestel bij oververhitting uitschakelt. Na het verhelpen van de oorzaak (bijvoorbeeld afgedekte luchtuitlaat- of -inlaatopening) wordt het toestel na een afkoeltijd van enkele minuten weer ingeschakeld. Als u de fout niet kunt verhelpen, informeert u de installateur. Als u hem het nummer op het typeplaatje doorgeeft (nr. XXXXXX - XXXX - XXXXXX), kan hij u sneller en beter helpen.ŗÔCZ% qqqĪZ`.<é<`VHCĪHB .CZ`<<`. p.<.&+.

Onderhoud en reparatie van het toestel mogen alleen worden uitgevoerd door een gekwalificeerde vakman.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele accessoires en vervangingsonderdelen voor het toestel.

GEVAAR voor elektrische schok Plaats het toestel bij wandmontage op een wijze dat schakel- en regelinrichtingen niet kunnen worden aangeraakt door een persoon die in bad zit of onder de douche staat. Wanneer u het toestel als staand toestel gebruikt, plaats deze dan niet in de badkamer of vergelijkbaar vochtige ruimtes en evenmin in de openlucht.

OPGELET — Bevestig het wandtoestel alleen op een verticale wand die bestand is tegen een temperatuur van minstens 85 °C. — Houd de minimale afstanden tot aangrenzende objecten aan (voor minimumafstanden zie hoofdstuk Technische gegevens). — Plaats het toestel niet direct onder een stopcontact. — Let erop dat de aansluitkabel niet in contact komt met de onderdelen van het toestel.

7.2 Voorschriften, normen en bepalingen

Neem alle nationale en regionale voorschriften en bepalingen in acht. Neem de plaatselijke bouwverordening in acht.

8. Toestelomschrijving

8.1 Leveringstoebehoren

—Wandhouder (hangt aan het toestel) —Voeten —Eenwegschroeven

9.1 Montage met wandhouder

9.1.1 Montage van de wandhouder

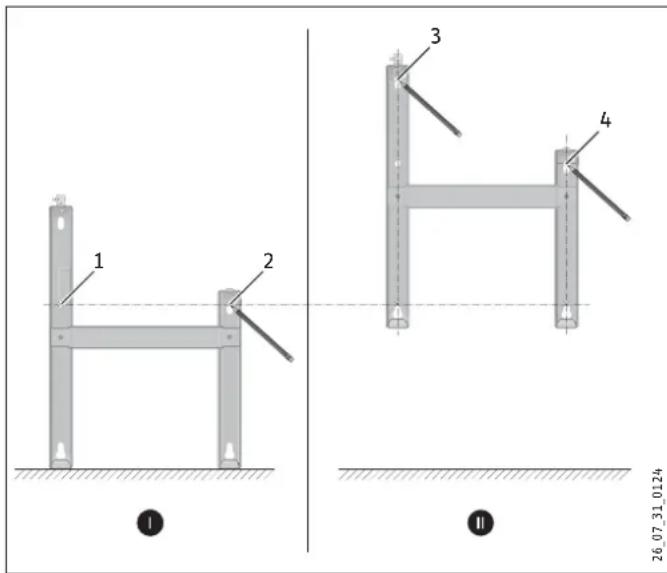

Het is ook mogelijk de wandhouder als sjabloon voor de wandbevestiging te gebruiken. Dat is een garantie voor de noodzakelijke afstand tot de vloer. » Hang de wandhouder op. » Plaats de gecentreerde wandhouder horizontaal op de vloer en markeer de boorgaten van punt 1 en 2. » Hef de wandhouder omhoog, zodat de onderste boorgaten in de wandhouder precies de zojuist geplaatste markeringen op de montagewand afdekken. » Markeer boorgaten 3 en 4 op de montagewand. DDD 26_07_31_0124

» Boor gaten in alle 4 markeringen. Bevestig de wandhouder met geschikt bevestigingsmateriaal (schroeven, pluggen) afhankelijk van de soort wand. Via de verticale slobgaten is het mogelijk een verschoven montagegat te compenseren.

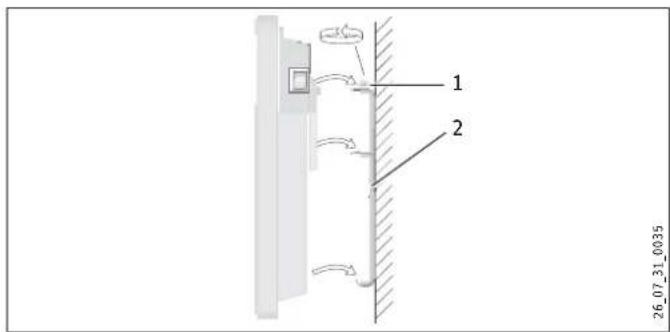

9.1.2 Montage van het toestel

» Hang het toestel met de ophangsleuven in de achterzijde van het toestel tegelijkertijd op de vier beugels van de wandhouder. » Druk het toestel aan tot aan de grendelinrichting. » Draai de borgbouten van de wandhouder met de wijzers van de klok mee tot tegen de aanslag, zodat de bevestiging is vergrendeld. » Druk het veiligheidsklepje op de borgbout, zodat deze niet meer kan worden teruggedraaid.qqqĪZ`.<é<`VHCĪHB CZ%ŗ Ñ CV<CZ .CZ`<<`. Z`HV.C&CpV+<TC 26_07_31_0035

9.1.3 Demontage van het toestel

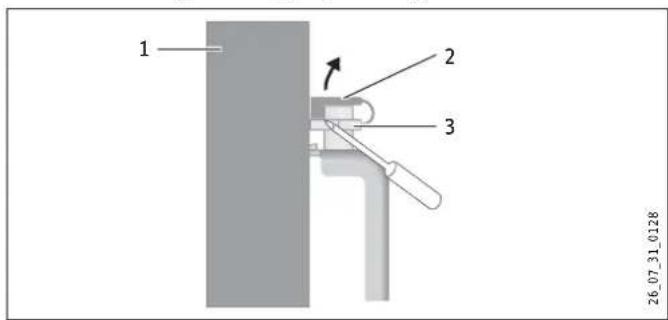

» Maak het veiligheidsklepje op de borgbout los.26_07_31_0128

1 Appareil 2 Capot de sécurité 3 Goupille de verrouillage » Draai de borgbouten op de wandhouder los. » Hef het toestel licht op en neem het naar voren van de wandhouder af.

9.2 Opstelling met voet

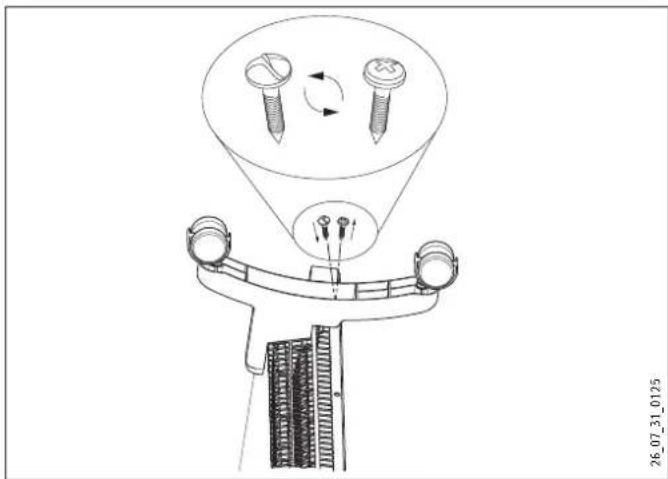

» Hang de wandhouder op. » Verwijder onderaan het toestel alleen de beide buitenste schroeven. » Plaats de voeten onderaan het toestel telkens op een manier zodat deze achter in het toestel in de uitsparing passen. » Schroef de voeten stevig vast met de zojuist verwijderde schroeven. Schroef de voeten stevig vast met de meegeleverde eenwegschroeven. 26_07_31_0125

9.3 Elektrische aansluitingen

» Let erop dat op locatie de diameter van de toevoerleiding voldoende is. » Let erop dat op een afstand van minstens 10 cm naast het toestel een stopcontact is geïnstalleerd.

GEVAAR voor elektrische schok! Voer alle werkzaamheden voor elektriciteits- aansluitingen en montage uit conform de voorschriften.

GEVAAR voor elektrische schok! Het toestel moet op alle polen met een afstand van minstens 3 mm van het stroomnetwerk kunnen worden losgekoppeld.

GEVAAR voor elektrische schok! Installatie op een vaste aansluitkabel is niet toegestaan. Neem de gegevens op het typeplaatje in acht. De aangegeven spanning moet overeenkomen met de netspanning.

10. Storingen verhelpen

De netaansluitkabel mag bij vervanging alleen door een vakman worden vervangen door onze originele vervangingsonderdelen.

11. Overdracht van het toestel

Leg aan de nieuwe gebruiker uit hoe het toestel werkt. Schenk daarbij vooral aandacht aan de veiligheidsinstructies. Geef de bedienings- en installatiehandleiding aan de nieuwe gebruiker.ŗōCZ% qqqĪZ`.<é<`VHCĪHB .CZ`<<`. `+C.Z+&&pCZ

12. Technische gegevens

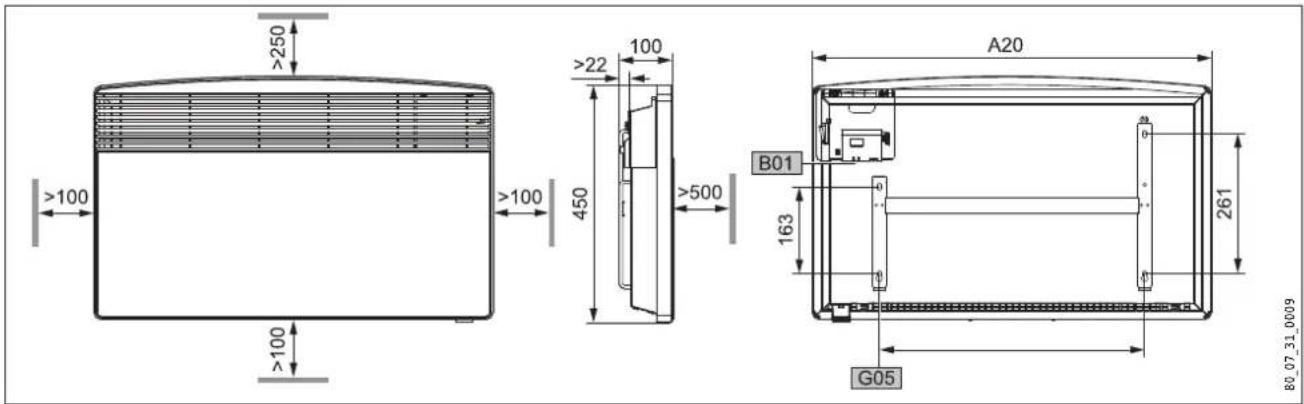

12.1 Afmetingen van de aan de wand bevestigde

variant 80_07_31_0009 CZŌÑ% CZĜƃƃ% CZĜŝÑ% CZĜÑƃ% CZĜŌÑ% CZŝƃƃ% CZŝÑƃ% A10 Toestel Hoogte mm 450 A20 Toestel Breedte mm 445 445 590 590 740 740 890 A30 Toestel Diepte mm 100 A50 Toestel Minimumafstand bovenaan mm 250 A51 Toestel Minimumafstand onderaan mm 100 A52 Toestel Minimumafstand rechts mm 100 A53 Toestel Minimumafstand links mm 100 A54 Toestel Minimumafstand voorzijde mm 500 A55 Toestel Minimumafstand achterzijde mm 22 B01 Doorvoer elektr. kabels G05 Wandconsole Afstand van het gat mm 195 195 343 343 491 491 639

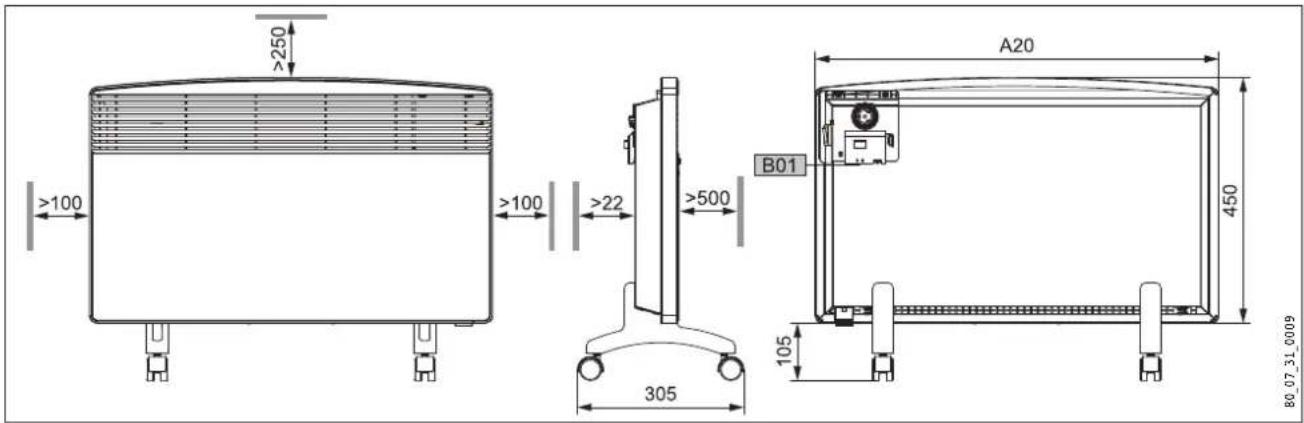

12.2 Afmetingen van de mobiele, staande variant
