EASY BIKE Alu Plus - Porte-vélo EAL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Porte-vélo en aluminium, capacité de charge maximale de 60 kg, compatible avec 2 vélos.
Dimensions	Dimensions compactes pour un rangement facile, poids léger pour une manipulation aisée.
Utilisation	Facile à installer sur attelage, système de fixation rapide, inclinaison pour accès au coffre.
Maintenance	Vérifier régulièrement les fixations, nettoyer avec un chiffon humide, éviter les produits abrasifs.
Sécurité	Équipé de réflecteurs pour une meilleure visibilité, respecter la charge maximale recommandée.
Informations générales	Garantie de 2 ans, compatible avec la plupart des vélos, idéal pour les voyages et les sorties en plein air.

FOIRE AUX QUESTIONS - EASY BIKE Alu Plus EAL

Comment installer le porte-vélo EAL EASY BIKE Alu Plus sur ma voiture ?

Pour installer le porte-vélo, commencez par fixer les supports sur le hayon ou le toit de votre véhicule en suivant les instructions fournies dans le manuel. Assurez-vous que tous les clips sont bien enclenchés et que le porte-vélo est stable avant d'y placer vos vélos.

Le porte-vélo EAL EASY BIKE Alu Plus est-il compatible avec tous les types de vélos ?

Le porte-vélo EAL EASY BIKE Alu Plus est compatible avec la plupart des vélos, y compris les vélos de route, les VTT et les vélos électriques. Vérifiez les spécifications de poids et de cadre dans le manuel pour vous assurer de la compatibilité.

Quel poids maximum le porte-vélo EAL EASY BIKE Alu Plus peut-il supporter ?

Le porte-vélo EAL EASY BIKE Alu Plus peut supporter un poids maximum de 60 kg, ce qui permet de transporter jusqu'à deux vélos.

Comment sécuriser mes vélos sur le porte-vélo EAL EASY BIKE Alu Plus ?

Pour sécuriser vos vélos, utilisez les sangles fournies pour les attacher fermement au porte-vélo. Assurez-vous que les vélos ne bougent pas pendant le transport et vérifiez régulièrement leur sécurité.

Puis-je accéder au coffre de ma voiture avec le porte-vélo installé ?

La plupart des modèles de porte-vélo EAL EASY BIKE Alu Plus permettent un accès au coffre, mais cela peut dépendre de votre véhicule. Vérifiez les instructions pour savoir comment incliner ou retirer le porte-vélo si nécessaire.

Que faire si mon porte-vélo EAL EASY BIKE Alu Plus est endommagé ?

Si votre porte-vélo est endommagé, contactez le service client d'EAL pour obtenir des informations sur les pièces de rechange ou les options de réparation. Ne l'utilisez pas si vous constatez des dommages importants.

Comment nettoyer et entretenir mon porte-vélo EAL EASY BIKE Alu Plus ?

Pour nettoyer votre porte-vélo, utilisez un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs. Inspectez régulièrement les pièces pour détecter toute corrosion ou usure.

Est-ce que le porte-vélo EAL EASY BIKE Alu Plus nécessite un entretien régulier ?

Il est recommandé de vérifier régulièrement les fixations et les sangles de votre porte-vélo, ainsi que de le nettoyer après chaque utilisation, surtout après des trajets sur des routes salissantes ou boueuses.

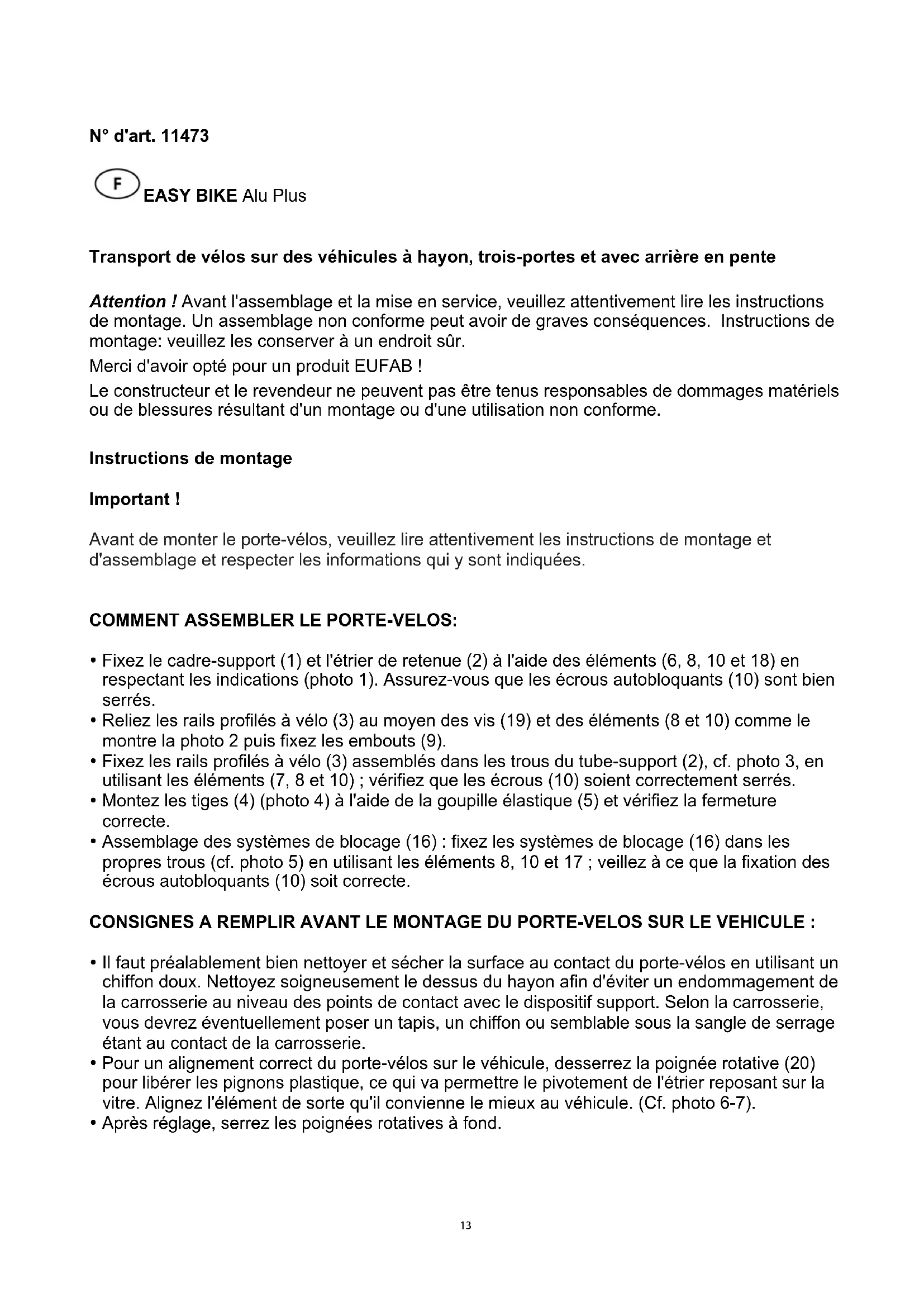

MODE D'EMPLOI EASY BIKE Alu Plus EAL

Transport de velos sur des vehicules à hayon, trois-portes et avec arrêtre en pente

Attention! Avant l'assemblage et la mise en service, veuillez attentivement lore les instructions de montage. Un assemblage non conforme peut avoir de graves conséquences. Instructions de montage: veuillez les conserver à un endroit sur.

Merci d'avoir opté pour un produit EUFAB!

Le constructeur et le revendeur ne peuvent pas etre tenus responsables de dommages matériels ou de blessures resultant d'un montage ou d'une utilisation non conforme.

Instructions de montage

Important!

Avant de monter le porte-velos, veuillez dire attentivement les instructions de montage et d'assemblage et respecter les informations qui y sont indiquées.

COMMENT ASSEMBLER LE PORTE-VELOS:

Fixez le cadre-support (1) et l'etrier de retenue (2) à l'aide des éléments (6, 8, 10 et 18) en respectant les indications (photo 1). Assurez-vous que les écrous autobloquants (10) sont bien serrés.
- Reliez les rails profilés à vélo (3) au moyen des vis (19) et des éléments (8 et 10) comme le montre la photo 2 puis fixez les embouts (9).
Fixez les rails profilés à vello (3) assemblés dans les trous du tube-support (2), cf. photo 3, en utilisant les éléments (7, 8 et 10); vérifie que les écrous (10) soient correctement serrrés.
- Montez les tiges (4) (photo 4) à l'aide de la goupille élastique (5) et vérifie la fermetre correcte.
- Assemblage des systèmes de blocage (16): fixez les systèmes de blocage (16) dans les propres trouss (cf. photo 5) en utilisant les éléments 8, 10 et 17; voirlez à ce que la fixation des écrous autobloquants (10) soit correcte.

CONSIGNES A REMPLIR AVANT LE MONTAGE DU PORTE-VELOS SUR LE VEHICULE :

• Il faut préalablement bien nettoyer et secher la surface au contact du porte-vélos en utilisant un chiffon doux. Nettoyez soigneusement le dessus du hayon afin d'éviter un endommagement de la carrosserie au niveau des points de contact avec le dispositif support. Selon la carrosserie, vous devrez eventuèlement poser un tapis, un chiffon ousemblable sous la sangle de serrage étant au contact de la carrosserie.
• Pour un alignement correct du porte-vélos sur le vehicule, desserrez la poignée rotative (20) pour libérer les pignons plastique, ce qui va permettre le pivotement de l'étrier reposant sur la vitre. Alignez l'élement de sorte qu'il convienne le最好的 au vehicule. (Cf. photo 6-7).
• Àprous réglage, serrez les poignées rotatives à fond.

COMMENT FIXER LE PORTE-VELOS SUR LE VEHICULE (PHOTO 7):

REMARQUE: Les spoilers et les roues de réserve peuvent entraver le montage du dispositif support - de même qu'une fente trop étroite.

• Ouvrez légèrement le hayon et fixez le crochet supérieur de la sangle de fixation (15) sur le bord supérieur du hayon.
• Attention! Le dispositif support ne doit pas etre fixe ni sur des pieces en verre ou en plastique ni sur le pare-chocs, etc. Veuillez contrcler que les points de fixation soient convenables.
• Àpres réglage, à l'aide de la goupille elastique (5), la hauteur ideale pour la voiture, fixez les barres de soutien (4) dans le cadre inférieur du hayon arrêté. Àpres quoi, vérifie la fermeture correcte de la goupille elastique.
• Attention! Les barres de soutien ne peuvent etre fixees sur le cadre rabattable inférieur que si celui-ci est en metal !
• Tournez (serrez) d'abord les systèmes de blocage (16) de droite avec la manivelle ci-jointe (13) en sens des aiguilles d'une montre et puis ceux-ci de gauche, jusqu'à ce que le porteur forme une unité compacte et solide avec le hayon de la voiture. Ensuite il vous faut visser les contrêcrous (22) fermement aux systèmes de blocage.

Finalement, contrôle encore si toutes les poignées, les goupilles de serrure et les vis sont fermées fixément.

COMMENT FIXER LES VELOS SUR LE PORTE-VELOS MONTE SUR LE VEHICULE (PHOTO 8-9).

• Tous les accessoires et toutes les pieces mobiles (bouteille, pompe, etc.) doivent'être enlevés des vélos.
• Les vélos ne doivent pas être recouverts d'objets pouvant se détacher dans le vent. Enlevez toutes les pieces du vélo susceptibles de se détacher en cours de route. Fixez les roues avant.
• Certains modèles de vehicules exigent que l'on tourne le guidon des vélos et que l'on aligne les pédales.
• Il est important de monter les vélos dans le sens oppose sur les supports appropriés. Le guidon du premier vélo doit être à droite et celui du deuxième vélo à gauche. Veillez à ce que les pédales, les guidons et les pieces en métal ne touchent pas au vehicule
  Fixez le premier velo avec le fixe-cadre court (21) sur le tube supérieur (1), cf. photo 8.
• Ensuite, fixez les roues au moyen des sangles de fixation (12) comme représenté sur
• la photo 8 : deux sangles sur la roue avant et une sangle sur la roue arrête.
• Le deuxieme vélo doit être fixé au moyen du fixe-cadre (11), cf. photo 9.
  Fixez les roues comme celles du premier velo en utilisant les sangles (12).
• Sécurisez les deuxVELOs avec la sangle de sécurité (14) qu'il fautmettreautour du tube support develo puisverifiezla stabilitedesvelos surle porte-velos.
• Àpres quoi, assurez-vous que le vehicule, le porte-velos et les velos forment une unité compacte et qu'aucune piece ne soit mal fixée.
• En fonction de la forme desVELOs mis en place, vous devrez eventuellement utiliser des sangles de fixation ou des systèmes de fixation supplémentaires.

MPORTANT:

• La plaque d'immatriculation et les éclairages arrêté du vehicule doivent toujours être bien visibles
• Le porte-vélos "LOGIC Modèle EASY BIKE" et "EASY BIKE Alu Plus" ont le droit d'être charges avec 2 vélos, à savoir d'un poids maximal de 30kg .
• Pour les vehicules avec essuie-glace arriere, il faut éviter que le fonctionnement de celui ci soit entrave. Le cas échéant le démonter.

Attention: Quand you soulez le hayon, la largeur de la taille de fente peut changer a cause du mouvement rotatif. Cela peut causer des endommagements de la carrosserie.

Consignes de sécurité

• Ce porte-vélos a été soigneusement développé, construit et testé et il répond aux consignes de sécurité.
• Lorsque le hayon du vehicule est sollicité, la répartition de la charge sur les essieux diffère de cette prévue par le constructeur. Pesez le vehicule avec la charge et assurez-vous que le poids par essieu ne surpassse pas les limites de solicitation prescrites par le constructeur.
• Si vous utilisez un accouplement de remorque, veuilles assurer que l'écart angulaire prescrit par la norme DIN 74058 pour le mouvement de la remorque soit respect.
• Avant le départ, assurez-vous que les sangles sont exemples d'endommagement; sinon, remplacez-les.
• Au bout d'un court trajet, vérifie la bonne fixation de l'ensemble du porte-évos, y compris les évos, la tension correcte des sangles et la solidité des différents assemblages à vis et à écrous; contrôle ces points régulièrement pour le trajet complet.
• La fixation du système support doit être périodiquement contrôle par le conducteur.
• Le conducteur est également responsable de la charge (§ 22 et § 23 Code de la Route). La charge ne doit pas saillir de plus de 400 mm du bord du dispositif d'éclairage avant et arrrière.
• Au bout d'un certain temps, les crochets, les sangles, les vis et les élingues de fixation risquent de s'user. Si cela est le cas, il faut immédiatement les replacer.
• Etant donné que le vehicule est soumis à un poids supplémentaire par le système support avec charge, la vitesse de déplacement doit être adaptée au mode de conduite et de freinage alteré.
• Du vent, des freinages brusques, des virages serrés, une vitesse rapide, des pentes ou des troughs dans la chaussée peuvent entraver la bonne manoeuvrabilité du vehicule. Il faut alors réduire la vitesse et respecter les vittesses maximales prescrites ; il ne faudra enaucun cas dépasser 130 km/h.
• Le constructeur se dégage de toute responsabilité en cas de dommages resultant d'une vitesse trop élevé ou d'un comportement non correct sur route. Seul le conducteur est responsable de la fixation sûre du porte-évos et de la charge. Nous déclinons toute responsabilité en cas d'erreurs de montage et d'utilisation ainsi qu'en cas de dommages de la laque et de dommages dus à ce phénomène. Pour éviter un endommagement de la laque : emballez les bandes de serrage dans un tissu en coton et nettoyez le hayon arrêté.
• Vérifiez la fermeture correcte de tous les systèmes de fixation, le bon serrage des vis et l'état global de l'ensemble avant tout voyage prolongé et assez souvent lors du trajet de transport.
  L'ensemble porte-velos et velos montes ne doit pas saillir de plus de 40 cm de l'axe d'éclairage du vehicule.
• Afin de pouvoir voyager avec ce porte-vélos, le vehicule doit être équipé d'un rétroviseur externe.
  L'ensemble porte-velos et velos montes ne doit pas etre plus large que 2,5 m.
• Soyez prudent en presence de passages, entrées de garages etsemblables.
• Les vélos ne doivent pasprésenter d'arêtes tranchantes pouvant provoquer des blessures.
• Les objets difficilement visibles ne doivent pas saillir du profil.
• Si le porte-vélos n'est pas utilisé, veuilles le démonter.
• Pour laver le vehicule, veuilles démonter le porte-vélos.
• Les vêlos ne doivent pas être recouverts d'objets pouvant se détacher dans le vent.
• Ce système exige un assemblage soigneux et le strict respect des instructions de montage et d'utilisation. Lorsque vous opérez un transport sur le vehicule, c'est vous qui estesponsable de la sécurité personnelle et de la sécurité de tiers.
• Il faut respecter les prescriptions en vigueur dans le pays de destination.
• Veuillez informer tout autre conducteur utiliser cette porte-évois quant à ces informations.

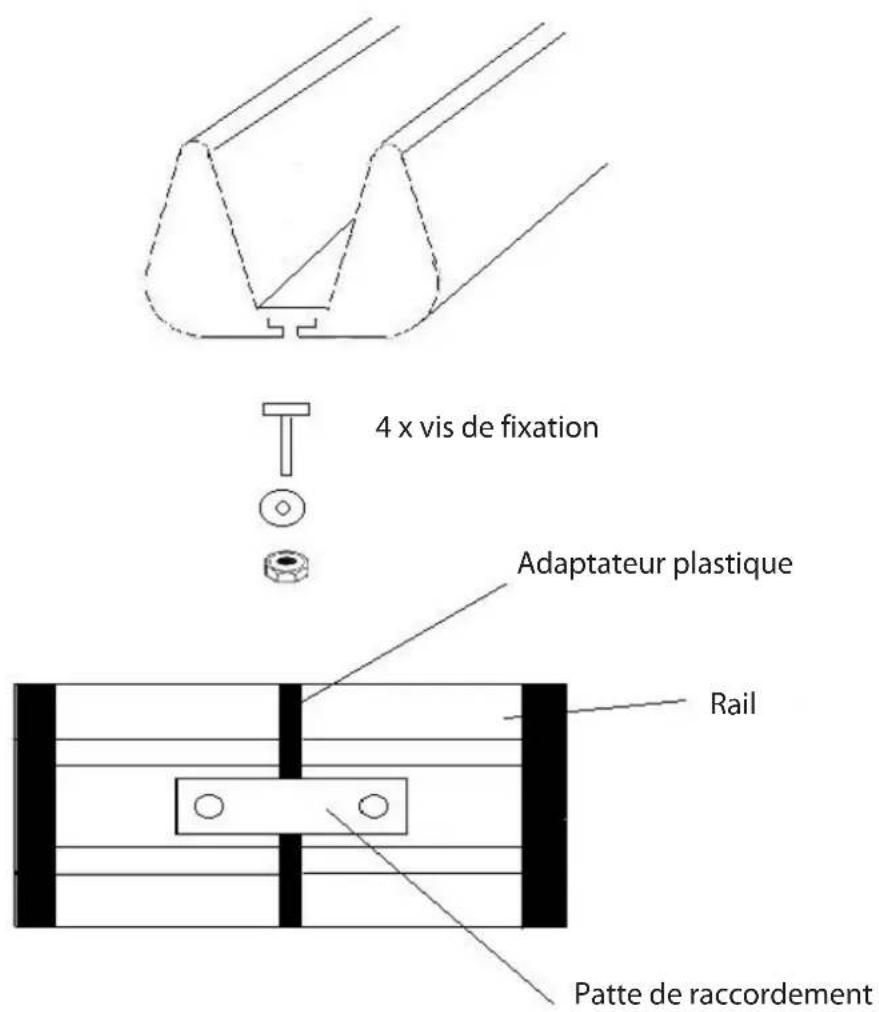

Capuchon d'extrémité 4X
chaque fois 4 unités

Raccord pour rails 2 X

Vis M6 X 40, rondelle, écrou M6 à

Guide-courroie 4 X

Les pièces détachées représentées ci-dessus sont nécessaires pour le montage et la fixation des rails

en aluminium. Assemblez les deux parties des rails puis introduizez les vis M6 x 40 dans le raccord pour les relier. Posez la patte de raccordement sous le rail, sur les vis, et contre-bloquez l'assemblage par les rondelles et les écros M6. Introduizez les vis de fixation des deux côts en dessous du rail, alignez les rails sur la table support et sécurisez l'ensemble par les rondelles et les écros M6. Posez le guide-courroie sous le rail (deux au niveau de la roue avant et un au niveau de la roue arrêté du vélo). Enfichez des deux côts les capuchons d'extrémité.

Art. No. 11473

EASY BIKE Alu Plus
