Type de produit	Appareil de défense à ultrason contre les martres
Marque	EAL
Modèle	16274
Dimensions (L x l x H)	Environ 63 x 50 x 22 mm
Poids	Environ 0,040 kg
Alimentation	12 V (batterie véhicule)
Consommation électrique	0,4 mA
Fréquence ultrasonore	23 kHz ± 10 % pulsatif
Angle de rayonnement	160°
Pression acoustique maximale	95 dB ± 15 %
Fusible	F 200 mA, 250 V
Type de haut-parleur	Piézo-calotte
Indicateur de fonctionnement	LED (témoin lumineux clignotant)
Utilisation prévue	Protection des véhicules contre les dégâts de martres
Matériel fourni	1 appareil anti-martre, 1 mode d'emploi
Types de connexion	Automatique, avec relais, fonctionnement continu
Installation	Dans le compartiment moteur, à l'écart des sources de chaleur
Entretien	Vérifier régulièrement fixation et câbles ; remplacer fusible par même valeur
Nettoyage	Ne pas utiliser de jet de vapeur ou karcher
Sécurité	Débrancher l'appareil lors du démarrage ou charge rapide ; tenir hors de portée des enfants
Température de fonctionnement	Adapté au compartiment moteur (ne pas exposer à des sources de chaleur directe)
Homologation	Conforme aux directives CE
Disponibilité des pièces détachées	Fusible standard 200 mA disponible dans le commerce

FOIRE AUX QUESTIONS - 16274 EAL

Comment installer l'appareil anti-martre EAL 16274 ?

Installez l'appareil de sorte que le son puisse sortir librement, dans le compartiment moteur, à l'écart des sources de chaleur et des pièces rotatives. Nettoyez d'abord le compartiment moteur. Débranchez la batterie avant toute connexion.

Quel type de connexion dois-je utiliser ?

Trois types sont possibles : automatique (l'appareil s'éteint quand le contact est mis), avec relais (nécessite un relais 12V non fourni) ou fonctionnement continu (l'appareil reste allumé même en roulant). Choisissez selon votre véhicule.

Comment savoir si l'appareil fonctionne ?

Le témoin lumineux LED clignote à intervalles réguliers lorsque l'appareil est en fonctionnement. Les ultrasons ne sont pas audibles par l'homme.

Puis-je utiliser l'appareil dans d'autres véhicules que les voitures ?

L'appareil est conçu pour les véhicules à moteur et les camping-cars. Il fonctionne sur une alimentation 12V. Pour d'autres usages, vérifiez la compatibilité.

L'appareil est-il dangereux pour les humains ou les animaux domestiques ?

Les ultrasons sont inoffensifs pour les humains et les animaux domestiques. Cependant, ils peuvent déranger certains animaux. L'appareil n'est pas destiné à être utilisé par des enfants sans surveillance.

Que faire en cas de fusible grillé ?

Dévissez le boîtier du porte-fusible dans le câble positif (rouge). Remplacez le fusible défectueux par un neuf de même valeur : F 200 mA, 250 V. Revissez le porte-fusible.

Dois-je nettoyer le compartiment moteur avant l'installation ?

Oui, il est recommandé de nettoyer en profondeur le compartiment moteur et d'utiliser un spray éliminateur d'odeur de martre (réf. 16265) pour une meilleure efficacité.

L'appareil peut-il endommager la batterie du véhicule ?

En fonctionnement continu, l'appareil consomme très peu (0,4 mA), mais une longue période d'inactivité du véhicule peut décharger la batterie. Débranchez l'appareil si le véhicule reste inutilisé longtemps.

Puis-je installer plusieurs appareils ?

Oui, dans les compartiments moteur étroits, il peut être nécessaire de monter plusieurs appareils car les ultrasons peuvent être bloqués par des obstacles.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil aux ordures ménagères. Déposez-le dans un point de collecte pour appareils électriques et électroniques usagés conformément à la réglementation locale.

MODE D'EMPLOI 16274 EAL

Manuel de l'opérateur 6

Art. nr. 16274

Marterverjager ultrasoon

[phone] - 160

info@eal-vertrieb. com

[phone] - 160

info@eal-vertrieb. com

Lisez attentivement la notice d'utilisation avant la mise en service et respectez toutes les consignes de sécurité!

Tout non-respect de ces consignes peut entraîner des dommages corporels, endommager l'appareil ou vos biens!

Conservez l'emballage d'origine, le justificatif d'achat et la présente notice pour vous y référer ultérieurement ! Si vous revendez ou remettez le produit à des tiers, veuillez également leur remettre cette notice d'utilisation.

Avant la mise en service, vérifiez que le contenu de l'emballage n'est pas endommagé et vérifiez si toutes les pièces sont présentes!

1. Utilisation conforme

L'appareil de défense à ultrason contre les martres sert à la protection de dégâts provoqués par les martres sur les véhicules à moteur et les camping-cars.

Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes mentalement lésées ou ne disposant pas de l'expérience ou des connaissances nécessaires. Les enfants doivent rester à distance de cet appareil.

L'appareil n'est pas destiné à une utilisation industrielle ou commerciale.

L'utilisation conforme aux prescriptions implique également le respect de toutes les informations contenues dans ce mode d'emploi, en particulier le respect des consignes de sécurité. Toute autre utilisation est considérée comme non conforme et risque d'entraîner des dommages matériels ou corporels. EAL GmbH décline toute responsabilité pour les dommages résultant d'une utilisation non conforme.

2. Matériel FOURNI

1 x Appareil anti-martre ultrasons

1 x Mode d'emploi

3. SPÉCIFICATIONS

Tension de service : 12 V

Fréquence : 23 kHz ± 10 % pulsatif

Consommation électrique : 0,4 mA

Angle de rayonnement : 160°, efficace

Fusible : F 200 mA, 250 V

Haut-parleur: piézo-calotte

Pression acoustique: max. 95 dB ± 15 %

Contrôle de fonctionnement: LED

Dimensions: env. 63 x 50 x 22 [mm]

Poids: env. 0,040 kg

4. Consignes de sécurité

• Le triangle d'avertissement indique toutes les instructions relatives à la sécurité. Respectez-les à tout moment car vous risqueriez sinon de vous blesser ou l'appareil risquerait d'être endommagé.
• Les enfants ne doivent pas jouer avec l'appareil.
• Les tâches de nettoyage et d'entretien à effectuer chez soi ne doivent pas être exécutées par des enfants qui ne sont pas sous surveillance.
• Ne laissez pas traîner le matériel d'emballage. Il pourrait devenir un jouet dangereux pour les enfants!
• N'utilisez cet appareil qu'aux fins pour lesquelles il a été prévu !
• Ne trafiquez pas l'appareil et ne le désassemblez pas!
• Pour votre sécurité, utilisez exclusivement des accessoires ou pièces de rechange indiqué(e)s dans les instructions ou dont l'usage est recommandé par le fabricant !
• Lorsque vous travaillez sur les piles ou sur l'installation électrique de votre véhicule, ne portez jamais de bracelets en métal. Il y a risque de blessure.
• Concernant le débranchement des piles, veuillez lire le manuel de votre véhicule ou adressez-vous à votre garagiste.
• Contrôlez régulièrement la bonne position de l'appareil de défense contre les martres et le câble de raccord.
• Débranchez l'appareil et retirez le fusible dans le câble positif si vous démarrer le véhicule ou si les piles sont chargées rapidement. Des piques de tension peuvent survenir lors de ces processus, ce qui peut endommager l'appareil.
• Ne nettoyez jamais l'appareil avec des jets de vapeurs ou au karcher.

5. Explication des symboles

Correspond aux directives de la CE

L'appareil électrique marqué ne peut pas être jeté dans les ordures ménagères.

6.1 VUE D'ensemble

1 Lampe témoin 2 Haut-parleur 3 Pattes de fixation 4 Câble de raccordement positif (+) rouge 5 Moins (-) câble de raccordement, noir

Figure 1: Sommaire

6.2 PRÉPARATION

Nettoyez le compartiment moteur en profondeur ou utilisez un spray de pré-traitement d'élimination d'odeur de martre numéro d'article : 16265 avant de monter l'appareil de défense à ultrason contre les martres. Il est également recommandé de nettoyer le bas de caisse de la voiture ainsi que les places assises.

Attention

Avant de commencer le montage de l'appareil de défense à ultrason contre les martres, lisez les informations pour le débranchement des piles dans le mode d'emploi de votre véhicule. Les informations de l'ordinateur de bord et les installations radio peuvent être perdues lors du débranchement des piles.

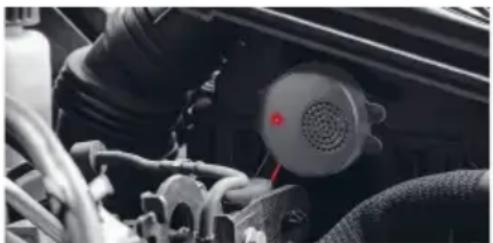

6.3 MONTAGE

Installer l'appareil de sorte que le son puisse sortir facilement, de la même façon que le faisceau lumineux d'une lampe de poche. Choisissez un endroit de fixation se trouvant dans le compartiment moteur afin d'éviter des détériorations dues à de la saleté ou à de l'eau. Maintenez à distance des sources de chaleur telles que l'échappement, le catalyseur et les pièces rotatives. Veillez à ce que le fusible soit facilement accessible dans le câble de raccordement. Dans les compartiments moteur étroits, il peut être nécessaire de monter plusieurs appareils de défense à ultrason contre les martres car l'ultrason peut être fortement isolé par des obstacles.

Vérifiez d'abord si la pince 15, + du commutateur d'allumage branché, lors d'allumage branché à la masse, pince 31, est branchée. Dans ce cas, choisissez le mode de branchement « Automatique ». Si ce n'est pas le cas, vous pouvez connecter l'appareil en mode « avec relais commutateur » ou « fonctionnement continu » (pas occasionnel dans le cadre du Code de la Route).

Débranchez les piles.

6.4.1 Type de connexion : automatique

Connectez le câble + (câble rouge avec fusible) (position 4 dans l'aperçu) au + continu, pince 30. Connectez le câble - (câble noir avec œillet en anneau) (position 5 dans l'aperçu) au + branché du commutateur d'allumage, pince 15. L'appareil est éteint lorsque l'allumage est branché.

6.4.2 Type de connexion : avec RELAIS commutateur

Pour ce type de branchement, vous aurez besoin d'un relais commutateur 12V (non fourni à la livraison). Branchez le relais et l'appareil de défense à ultrason contre les martres comme suit :

30 au + permanent

85 à la masse, pince 31

86 au + branché du commutateur, pince 15

87 n'est pas nécessaire

87a au câble rouge de l'appareil à ultrason

Câble noir de l'appareil à ultrason à la masse. Pince 31

Figure 3: Schéma de branchement relais commutateur

L'appareil est maintenant éteint lorsque l'allumage est branché.

6.4.3 Type de connexion: fonctionnement continu (PAS occasionnel dans le CADRE du code de la ROUTE)

Connectez le câble + (câble rouge avec fusible) (position 4 dans l'aperçu) au + continu, pince 30. Connectez le câble - (câble noir avec œillet à anneau) (position 5 dans l'aperçu) à la masse, pince 31. L'appareil fonctionne maintenant en mode continu, donc aussi pendant le trajet.

Rebranchez les piles et contrôlez la bonne position des pinces de polarité. Assurez-vous qu'aucune autre fonction du véhicule ne soit compromise lors du montage de l'appareil de défense à ultrason contre les martres.

En fonctionnement, le témoin lumineux s'allume à intervalles réguliers.

Les ultrasons ne peuvent pas être perçus par l'homme. Orientez-vous vers le voyant de contrôle pour vérifier le fonctionnement.

ATTENTION Les piles peuvent être déchargées après une longue période de non-utilisation.

6.5 Remplacer un fusible défectueux

Dévissez le boîtier du porte-fusible dans le câble +. Remplacez le fusible défectueux par un neuf de la même valeur, F 200 mA 250V, fusible. Revissez le porte-fusible.

Contrôlez régulièrement la fixation et les câbles de raccordement. Sinon, l'appareil de défense contre les martres ne nécessite aucun entretien s'il est utilisé conformément à sa destination.

8. Remarques relatives à la protection de l'environnement

Ne jetez pas les appareils électriques aux ordures ! Les appareils électriques et électroniques usagés doivent être collectés séparément et être remis aux services de recyclage. Renseignez-vous quant aux possibilités d'élimination d'appareils électriques et électroniques usagés auprès de votre administration communale ou municipale.
