Type de produit	Répulsif ultrasonique anti-martre avec haute tension
Marque	EAL
Modèle	16277
Dimensions (L x l x H)	Environ 112 x 59 x 27 mm
Poids	Environ 0,280 kg
Tension de service	12 V (batterie véhicule)
Consommation électrique	19 mA ±15%
Fréquence ultrasonique	23 kHz ±10% pulsatif
Haute tension	250 - 350 V
Angle de rayonnement	160°
Pression acoustique	Max. 100 dB ±20%
Haut-parleur	Piézo-calotte
Fusible	F 200 mA, L, 250 V
Témoin de fonctionnement	LED rouge (marche), LED jaune (haute tension clignotante)
Nombre de plaques haute tension fournies	6
Fonctions principales	Émission d'ultrasons pulsés et choc électrique via plaques de contact pour repousser les martres
Utilisation conforme	Protection des véhicules et camping-cars contre les dommages causés par les martres
Montage	Dans le compartiment moteur, à l'abri de la chaleur et des pièces mobiles
Branchement électrique	Rouge : + permanent (pince 30), Noir : masse (pince 31), Vert : + allumage (pince 15)
Entretien	Nettoyer les plaques de contact avec un chiffon humide après avoir retiré le fusible
Nettoyage	Utiliser un chiffon doux et humide, pas de produits agressifs ni solvants
Sécurité	Débrancher la batterie avant montage ; ne pas utiliser par enfants ; éteindre avant entretien
Pièces détachées et réparabilité	Fusible remplaçable (F 200 mA, L, 250 V) ; plaques de contact disponibles en option
Informations générales	Fabriqué par EAL GmbH, 42115 Wuppertal, Allemagne
Contenu de l'emballage	1 appareil, 6 plaques de contact, 1 mode d'emploi

FOIRE AUX QUESTIONS - 16277 EAL

Comment installer l'appareil anti-martre EAL 16277 ?

Débranchez la batterie du véhicule. Montez l'appareil dans le compartiment moteur, en orientant le haut-parleur vers la zone à protéger. Fixez les câbles : rouge sur le + permanent (pince 30), noir sur la masse (pince 31), vert sur le + d'allumage (pince 15). Placez les plaques de contact sur des surfaces métalliques nues. Rebranchez la batterie. Les témoins rouge et jaune confirment le fonctionnement.

Comment fonctionne le répulsif ultrasonique EAL 16277 ?

L'appareil émet des ultrasons pulsés à 23 kHz (inaudibles pour l'homme) avec une pression acoustique de 100 dB. En complément, des plaques haute tension (250-350 V) délivrent un choc électrique lorsque la martre les touche. Le tout dissuade les animaux de s'approcher du moteur.

Que faire si les témoins lumineux ne s'allument pas ?

Vérifiez d'abord le fusible (F 200 mA, L, 250 V) dans le câble positif. Si défectueux, remplacez-le par un neuf de même valeur. Assurez-vous également que les connexions électriques sont correctes et que la batterie est chargée.

Comment nettoyer les plaques de contact ?

Avant tout nettoyage, retirez le fusible pour couper l'alimentation. Nettoyez les surfaces nues des plaques avec un chiffon doux légèrement humide. N'utilisez pas de produits agressifs ou solvants. Remettez le fusible après séchage.

L'appareil peut-il être utilisé en continu ?

Si le câble vert n'est pas raccordé au + d'allumage, l'appareil fonctionne en permanence, mais cela n'est pas autorisé selon le code de la route (risque de décharge de batterie). Branchez-le sur le contact pour que l'appareil s'éteigne à l'arrêt du véhicule.

Les ultrasons sont-ils dangereux pour les humains ?

Non, les ultrasons à 23 kHz sont inaudibles pour l'être humain. La pression acoustique maximale de 100 dB est sans danger. Seuls les animaux comme les martres sont sensibles à ces fréquences.

Puis-je installer plusieurs appareils ?

Oui, dans les compartiments moteur encombrés, il peut être nécessaire de monter plusieurs appareils car les ultrasons sont bloqués par les obstacles. Chaque appareil se monte indépendamment.

Comment remplacer le fusible ?

Dévissez le boîtier du porte-fusible dans le câble positif. Retirez le fusible défectueux et insérez un neuf de même type : F 200 mA, L, 250 V. Revissez le boîtier.

L'appareil résiste-t-il à la chaleur du moteur ?

L'appareil doit être monté à distance des sources de chaleur (échappement, catalyseur). Respectez les consignes de montage pour éviter la surchauffe. Les dimensions compactes (112x59x27 mm) facilitent l'installation dans un endroit adapté.

Que faire si l'appareil ne fonctionne plus après un orage ?

Vérifiez le fusible et les connexions. Si tout est en ordre, l'appareil a peut-être subi une surtension. Contactez le service après-vente EAL ([e-mail]) pour un diagnostic.

MODE D'EMPLOI 16277 EAL

Appareil anti-martre ultrasons avec haute tension

Manuel de l'opérateur 8

Art. nr. 16277

[phone] - 160

info@eal-vertrieb. com

[phone] - 160

info@eal-vertrieb. com

Lisez attentivement la notice d'utilisation avant la mise en service et respectez toutes les consignes de sécurité! Tout non-respect de ces consignes peut entraîner des dommages corporels, endommager l'appareil ou vos biens!

Conservez l'emballage d'origine, le justificatif d'achat et la présente notice pour vous y référer ultérieurement ! Si vous revendez ou remettez le produit à des tiers, veuillez également leur remettre cette notice d'utilisation.

Avant la mise en service, vérifiez que le contenu de l'emballage n'est pas endommagé et vérifiez si toutes les pièces sont présentes!

1. Utilisation conforme

L'appareil de défense contre les martres avec haute tension sert à protéger contre les les dommages causés par les martres aux voitures et aux camping-cars.

Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes mentalement lésées ou ne disposant pas de l'expérience ou des connaissances nécessaires. Les enfants doivent rester à distance de cet appareil.

L'appareil n'est pas destiné à une utilisation industrielle ou commerciale.

L'utilisation conforme aux prescriptions implique également le respect de toutes les informations contenues dans ce mode d'emploi, en particulier le respect des consignes de sécurité. Toute autre utilisation est considérée comme non conforme et risque d'entraîner des dommages matériels ou corporels. EAL GmbH décline toute responsabilité pour les dommages résultant d'une utilisation non conforme.

2. Matériel FOURNI

1 x Appareil anti-martre ultrasons

6 x Plaques de contact haute tension

1 x Mode d'emploi

3. SPÉCIFICATIONS

Tension de service : 12 V

Fréquence : 23 kHz ± 10 % pulsatif

Haute tension : 250 - 350 V

Consommation électrique : 19 mA ±15%

Angle de rayonnement : 160°, efficace

Fusible : F 200 mA, L, 250 V

Haut-parleur: piézo-calotte

Pression acoustique: max. 100 dB ± 20 %

Contrôle de fonctionnement: LED

Dimensions: env. 112 x 59 x 27 [mm]

Poids: env. 0,280 kg

4. Consignes de sécurité

• Le triangle d'avertissement indique toutes les instructions relatives à la sécurité. Respectez-les à tout moment car vous risqueriez sinon de vous blesser ou l'appareil risquerait d'être endommagé.
• Les enfants ne doivent pas jouer avec l'appareil.
• Les tâches de nettoyage et d'entretien à effectuer chez soi ne doivent pas être exécutées par des enfants qui ne sont pas sous surveillance.
• Ne laissez pas traîner le matériel d'emballage. Il pourrait devenir un jouet dangereux pour les enfants !
• N'utilisez cet appareil qu'aux fins pour lesquelles il a été prévu !
• Ne trafiquez pas l'appareil et ne le désassemblez pas !
• Pour votre sécurité, utilisez exclusivement des accessoires ou pièces de rechange indiqué(e)s dans les instructions ou dont l'usage est recommandé par le fabricant !
• Lorsque vous travaillez sur les piles ou sur l'installation électrique de votre véhicule, ne portez jamais de bracelets en métal. Il y a risque de blessure.
• Concernant le débranchement des piles, veuillez lire le manuel de votre véhicule ou adressez-vous à votre garagiste.
• Contrôlez régulièrement la bonne position de l'appareil de défense contre les martres et le câble de raccord.
• Débranchez l'appareil et retirez le fusible dans le câble positif si vous démarrer le véhicule ou si les piles sont chargées rapidement. Des piques de tension peuvent survenir lors de ces processus, ce qui peut endommager l'appareil.
• Ne nettoyez jamais l'appareil avec des jets de vapeurs ou au karcher.

5. Explication des symboles

Correspond aux directives de la CE

L'appareil électrique marqué ne peut pas être jeté dans les ordures ménagères.

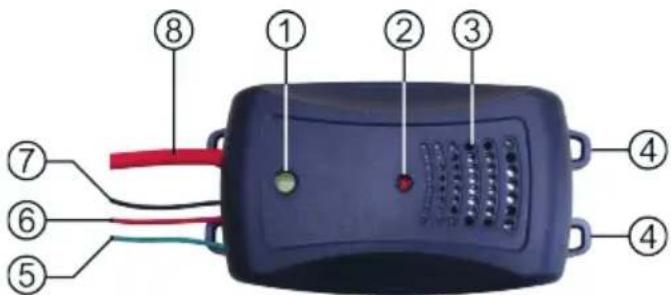

6.1 VUE D'ensemble

1 Lampe témoin haute tension 2 Témoin lumineux de fonctionnement 3 Ouverture du haut-parleur 4 Oeillets de fixation 5 Câble de commande, vert 6 Câble de raccordement positif (+), roug 7 Moins (-) câble de raccordement, noir 8 Câble haute tension

Nettoyez le compartiment moteur en profondeur ou utilisez un spray de pré-traitement d'élimination d'odeur de martre numéro d'article : 16265 avant de monter l'appareil de défense à ultrason contre les martres. Il est également recommandé de nettoyer le bas de caisse de la voiture ainsi que les places assises.

Attention

Avant de commencer le montage de l'appareil de défense à ultrason contre les martres, lisez les informations pour le débranchement des piles dans le mode d'emploi de votre véhicule. Les informations de l'ordinateur de bord et les installations radio peuvent être perdues lors du débranchement des piles.

6.3 MONTAGE

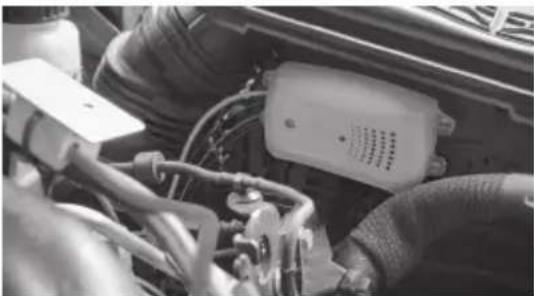

Installer l'appareil de sorte que le son puisse sortir facilement, de la même façon que le faisceau lumineux d'une lampe de poche. Choisissez un endroit de fixation, figure 2, se trouvant dans le compartiment moteur afin d'éviter des détériorations dues à de la saleté ou à de l'eau. Maintenez à distance des sources de chaleur telles que l'échappement, le catalyseur et les pièces rotatives. Veillez à ce que le fusible soit facilement accessible dans le câble de raccordement. Dans les compartiments moteur étroits, il peut être nécessaire de monter plusieurs appareils de défense à ultrason contre les martres car l'ultrason peut être fortement isolé par des obstacles.

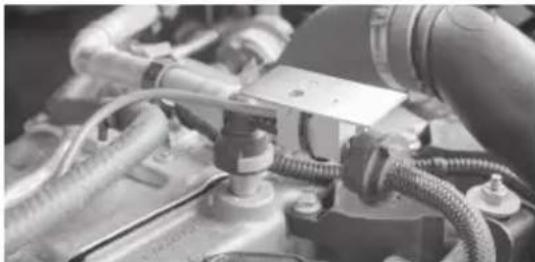

Posez le câble haute tension de manière à ce qu'il y ait à proximité des pièces métalliques nues avec connexion à la masse, (Figure 3). L'effet de défense n'est garanti que si la fouine touche une plaque de contact et en même temps des pièces conduisant à la masse.

Figure 3 : Câble haute tension

6.4 Branchement électrique

Débranchez les piles.

Posez les câbles de manière à ce qu'ils ne soient pas soumis à une traction et qu'ils ne puissent pas être pliés ou écrasés. Maintenez une distance à distance des sources de chaleur comme le pot d'échappement, le catalyseur et les pièces en rotation. Fixez les câbles correctement et en toute sécurité.

Câble de raccordement positif (+), rouge (6) au plus permanent (pince 30)

Moins (-) câble de raccordement, noir (7) au masse (pince 31) Câble de commande, vert (5) au plus d'allumage (pince 15)

Le câble de commande est raccordé au plus d'allumage et veille à ce que l'appareil s'éteigne lors de la mise en service du véhicule. Si vous ne branchez pas ce câble, l'appareil fonctionne en continu. Ce fonctionnement permanent n'est pas autorisé dans le cadre du code de la route.

Retirez de chaque plaque de contact la vis située au-dessus du trou pour le câble haute tension (figure 4).

Figure 4 : Retirer la vis

Pour toutes les plaques de contact, faites passer le câble haute tension par le petit trou de l'isolateur (figure 5).

Figure 5 : Câble haute tension à travers un isolateur

Lorsque vous avez fixé toutes les plaques de contact, remettez les vis en place (figure 6). Vissez les vis à fond. La vis traverse l'isolation du câble haute tension. Une connexion électrique est ainsi établie entre le câble et la plaque de contact.

Rebranchez la batterie et vérifiez que les bornes sont bien fixées. Le dispositif de protection contre les martres est maintenant en service. Le voyant de contrôle de fonctionnement (position 2 dans l'aperçu) s'allume

en rouge, le voyant de contrôle de haute tension (position 1 dans l'aperçu) s'allume en jaune à intervalles réguliers.

Les ultrasons ne peuvent pas être perçus par l'homme. Orientez-vous vers le voyant de contrôle pour vérifier le fonctionnement.

Attention

Une haute tension est maintenant appliquée aux plaques de contact.

Assurez-vous que le montage du dispositif de défense contre les martres à ultrasons n'entrave pas d'autres fonctions du véhicule.

Contrôlez si le dispositif de défense contre les martres est désactivé lorsque vous mettez le contact, extinction des témoins lumineux.

Attention

Les piles peuvent être déchargées après une longue période de non-utilisation.

6.5 Remplacer un fusible défectueux

Dévissez le boîtier du porte-fusible dans le câble +. Remplacez le fusible défectueux par un neuf de la même valeur, F 200 mA, L, 250V, fusible. Revissez le porte-fusible.

Informez le garage de l'installation du appareil anti-marte de l'appareil de défense.

Mettez le dispositif de protection contre les martres hors tension en retirant le fusible. (voir paragraphe 6.5) avant de procéder à des travaux de maintenance ou d'entretien. travaux de réparation.

7. Entretien et nettoyage

Le contact des plaques de contact avec un chiffon humide provoque une décharge électrique lorsque l'appareil est en marche.

C'est pourquoi il faut éteindre l'appareil de protection contre les martres en retirant le fusible (voir paragraphe 6.5) avant de commencer les travaux.

7.1 MAINTENANCE

L'appareil de protection anti-martres lui-même ne nécessite aucun entretien s'il est utilisé conformément aux instructions. Contrôlez régulièrement l'appareil, les câbles haute tension et les plaques de contact pour vous assurer qu'ils sont bien fixés et corrects.

7.2 ENTRETIEN

Maintenez les surfaces nues des plaques de contact propres. Utilisez pour cela un chiffon doux, humide au maximum. N'utilisez pas de produits de nettoyage agressifs ou contenant des solvants. La fréquence du nettoyage nettoyage dépend des conditions météorologiques, de la saison et de la de la surface de la chaussée.

Remettez le fusible en place une fois les travaux terminés.

8. Remarques relatives à la protection de l'environnement

Ne jetez pas les appareils électriques aux ordures ! Les appareils électriques et électroniques usagés doivent être collectés séparément et être remis aux services de recyclage. Renseignez-vous quant aux possibilités d'élimination d'appareils électriques et électroniques usagés auprès de votre administration communale ou municipale.
