Producttype	Ultrasonische marterschrik met hoogspanning
Merk	EAL
Model	16277
Afmetingen (L x B x H)	Ongeveer 112 x 59 x 27 mm
Gewicht	Ongeveer 0,280 kg
Bedrijfsspanning	12 V (voertuigaccu)
Stroomverbruik	19 mA ±15%
Ultrasonische frequentie	23 kHz ±10% pulserend
Hoogspanning	250 - 350 V
Stralingshoek	160°
Geluidsdruk	Max. 100 dB ±20%
Luidspreker	Piëzokoepel
Zekering	F 200 mA, L, 250 V
Functioneringsindicator	Rode LED (aan), gele LED (knipperende hoogspanning)
Aantal meegeleverde hoogspanningsplaten	6
Belangrijkste functies	Uitstoot van pulserende ultrageluid en elektrische schok via contactplaten om marters af te weren
Conform gebruik	Bescherming van voertuigen en campers tegen marterschade
Montage	In de motorruimte, uit de buurt van hitte en bewegende delen
Elektrische aansluiting	Rood: + permanent (klem 30), Zwart: massa (klem 31), Groen: + ontsteking (klem 15)
Onderhoud	Reinig de contactplaten met een vochtige doek na het verwijderen van de zekering
Reiniging	Gebruik een zachte, vochtige doek, geen agressieve producten of oplosmiddelen
Veiligheid	Accu loskoppelen voor montage; niet gebruiken door kinderen; uitschakelen voor onderhoud
Onderdelen en repareerbaarheid	Vervangbare zekering (F 200 mA, L, 250 V); contactplaten optioneel verkrijgbaar
Algemene informatie	Gemaakt door EAL GmbH, 42115 Wuppertal, Duitsland
Verpakkingsinhoud	1 apparaat, 6 contactplaten, 1 handleiding

Veelgestelde vragen - 16277 EAL

Hoe installeer ik het marterschrikapparaat EAL 16277?

Koppel de accu van het voertuig los. Monteer het apparaat in de motorruimte, richt de luidspreker naar het te beschermen gebied. Sluit de kabels aan: rood op + permanent (klem 30), zwart op massa (klem 31), groen op + ontsteking (klem 15). Plaats de contactplaten op kale metalen oppervlakken. Sluit de accu weer aan. De rode en gele indicatielampjes bevestigen de werking.

Hoe werkt de ultrasone marterschrik EAL 16277?

Het apparaat zendt pulserende ultrageluiden uit op 23 kHz (onhoorbaar voor de mens) met een geluidsdruk van 100 dB. Daarnaast geven hoogspanningsplaten (250-350 V) een elektrische schok wanneer de marter ze aanraakt. Dit schrikt de dieren af om de motor te naderen.

Wat te doen als de indicatielampjes niet branden?

Controleer eerst de zekering (F 200 mA, L, 250 V) in de positieve kabel. Indien defect, vervang deze door een nieuwe van dezelfde waarde. Zorg er ook voor dat de elektrische aansluitingen correct zijn en dat de accu is opgeladen.

Hoe reinig ik de contactplaten?

Verwijder vóór het reinigen de zekering om de stroomtoevoer te onderbreken. Reinig de kale oppervlakken van de platen met een zachte, licht vochtige doek. Gebruik geen agressieve producten of oplosmiddelen. Plaats de zekering terug na het drogen.

Kan het apparaat continu worden gebruikt?

Als de groene kabel niet is aangesloten op + ontsteking, werkt het apparaat continu, maar dit is niet toegestaan volgens de verkeersregels (risico op accu-ontlading). Sluit het aan op de ontsteking, zodat het apparaat uitschakelt wanneer het voertuig stilstaat.

Zijn ultrageluiden gevaarlijk voor mensen?

Nee, ultrageluiden op 23 kHz zijn onhoorbaar voor mensen. De maximale geluidsdruk van 100 dB is ongevaarlijk. Alleen dieren zoals marters zijn gevoelig voor deze frequenties.

Kan ik meerdere apparaten installeren?

Ja, in drukke motorruimtes kan het nodig zijn meerdere apparaten te monteren omdat ultrageluiden worden geblokkeerd door obstakels. Elk apparaat wordt onafhankelijk gemonteerd.

Hoe vervang ik de zekering?

Schroef de behuizing van de zekeringhouder in de positieve kabel los. Verwijder de defecte zekering en plaats een nieuwe van hetzelfde type: F 200 mA, L, 250 V. Schroef de behuizing weer vast.

Is het apparaat bestand tegen de hitte van de motor?

Het apparaat moet op afstand van warmtebronnen (uitlaat, katalysator) worden gemonteerd. Volg de montage-instructies om oververhitting te voorkomen. De compacte afmetingen (112x59x27 mm) maken installatie op een geschikte plek eenvoudig.

Wat te doen als het apparaat niet meer werkt na een onweer?

Controleer de zekering en de aansluitingen. Als alles in orde is, heeft het apparaat mogelijk een overspanning gehad. Neem contact op met de klantenservice van EAL ([e-mail]) voor een diagnose.

GEBRUIKSAANWIJZING 16277 EAL

Marterverjager ultrason met hoogspanning

Gebruiksaanwijzing 11

INHALT

Lees voorafgaand aan de ingebruikname de gebruiksaanwijzing aandachtig door en neem alle veiligheidsvoorschriften in acht!

Het niet naleven hiervan kan letsel, schade aan het product of uw eigendom veroorzaken!

Bewaar de oorspronkelijke verpakking, het aankoopbewijs en deze gebruiksaanwijzing om deze later te kunnen raadplegen! Geef bij doorgeven van het apparaat eveneens de bedieningshandleiding door.

Controleer voor de ingebruikname de inhoud van de verpakking eerst op beschadigingen en volledigheid!

1. REGLEMENTAIR GEBRUIK

Het marterverjager met hoogspanning wordt gebruikt ter bescherming tegen marterschade aan auto's en campers.

Het apparaat mag niet worden gebruikt door kinderen, personen met beperkte geestelijke vaardigheden of zonder ervaring en/of gebrek aan kennis. Kinderen moeten uit de buurt van het apparaat worden gehouden.

Het apparaat is niet bedoeld voor bedrijfsmatig gebruik.

Tot het reglementair gebruik behoort ook de inachtneming van alle informatie in deze handleiding, vooral de inachtneming van de veiligheidsvoorschriften. Elk ander gebruik geldt als niet-reglementair en kan materiële schade of persoonlijk letsel veroorzaken. EAL GmbH is niet aansprakelijk voor schade als gevolg van niet-reglementair gebruik

2. LEVERINGSOMVANG

1 x Marterverjager ultrasoon

6 x Hoogspanningscontactplaten

1 x Gebruiksaanwijzing

3. SPECIFICATIES

Bedrijfsspanning: 12 V

Frequentie: 23 kHz ± 10 % pulserend

Hoogspanning: 250 - 350 V

Stroomopname: 19 mA ±15%

Stralingshoek: 160°, effectief

Zekering: F 200 mA, L, 250 V

Luidspreker: piëzo-tweeter

Geluidsdruk: max. 100 dB ± 20 %

Functiecontrole : LED

Afmetingen: ca. 112 x 59 x 27 [mm]

• De waarschuwingsdriehoek geldt als aanduiding van alle voor de veiligheid belangrijke aanwijzingen. Neem deze te allen tijde in acht, anders kan lichamelijk letsel of schade aan het apparaat het gevolg zijn.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.
• Laat het verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden!
• Gebruik dit product uitsluitend waarvoor het is bedoeld!
• Manipuleer of demonteer het product niet!
• Gebruik voor uw eigen veiligheid uitsluitend toebehoren of reserveonderdelen die in de gebruiksaanwijzing staan vermeld of waarvan het gebruik door de fabrikant wordt aanbevolen!
• Draag nooit metalen armbanden bij werkzaamheden aan de accu of de elektrische installatie van uw voertuig. Er bestaat gevaar voor letsel.
• Lees de informatie over het loskoppelen van accu's in het handboek van uw voertuig of informeer hierover bij uw garage.
• Controleer regelmatig of het marterverjager en de aansluitkabel goed vastzitten.
• Koppel het apparaat af of verwijder de zekering in de pluskabel bij een jumpstart van het voertuig of als de accu snel wordt opgeladen. Bij deze werkzaamheden kunnen spanningspieken ontstaan die het apparaat kunnen beschadigen.
• Reinig het product nooit met een stoom- of hogedrukreiniger.

5. UITLEG BIJ DE SYMBOLEN

Komt overeen met de EG-richtlijnen

Een elektrisch product met deze markering mag niet als afval via het huisvuil worden afgevoerd

6. GEBRUIKSAANWIJZING

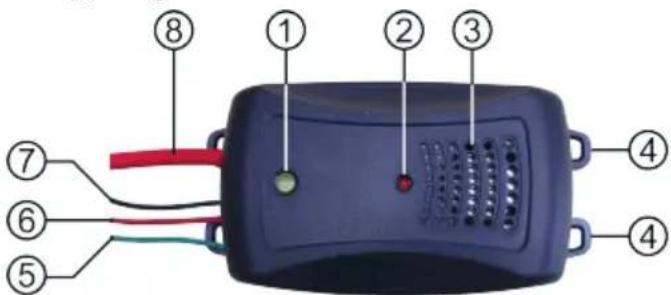

6.1 OVERZICHT

1 Controlelampje hoogspanning
2 Bediening lamp
3 Luidspreker opening
4 Bevestigingsogen
5 Besturingskabel, groen
6 Plus (+) aansluitkabel, rood
7 Minus (-) aansluitkabel, zwart
8 Hoogspanningskabel

Afbeelding 1: Overzicht

6.2 VOORBEREIDING

Reinig de motorruimte grondig of gebruik de voorbehandelingsspuitbus met martergeurverwijderaar, artikelnummer 16265 voordat u het marterverjager ultrasoon monteert. Wij adviseren tevens om de bodemplaat van het voertuig en de parkeerplaats te reinigen.

LET OP

Lees voordat u het marterverjager ultrasoon gaat monteren de handleiding van uw voertuig over hoe de accu moet worden losgekoppeld. Door het loskoppelen van de accu kunnen informatie van de boordcomputer en radio-instellingen verloren gaan.

6.3 MONTAGE

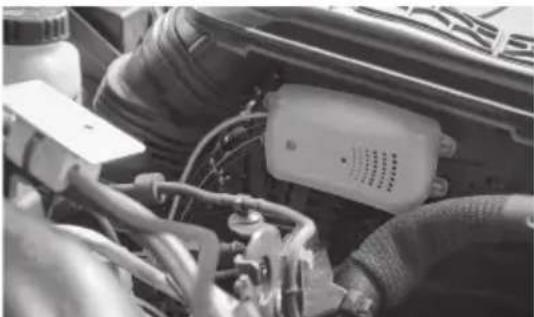

Bevestig het marterverjager ultrasoon zodanig dat het geluid vrij kan ontsnappen, vergelijkbaar met de lichtbundel van een zaklamp. Kies een zo hoog mogelijke montageplaats, Afbeelding 2, in het motorcompartiment om aantasting door vuil en water te voorkomen. Plaats het apparaat zo ver mogelijk uit de buurt van warmtebronnen, zoals uitlaat, katalysator en draaiende delen. Let erop dat de zekering in de aansluitkabel goed toegankelijk moet zijn. In kleine motorcompartimenten kan het nodig zijn om meerdere marter-afweerapparaten te installeren omdat het ultrasoongeluid sterk wordt afgeschermd door obstakels.

Afbeelding 2: Montage

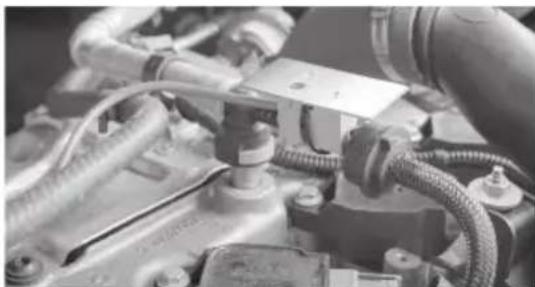

Leg de hoogspanningskabel zo dat er blanke metalen delen met een aardverbinding in de buurt zijn, (Afbeelding 3). Het afstotend effect is alleen gewaarborgd indien de marter een contactplaat en geaarde onderdelen tegelijk aanraakt.

Afbeelding 3: Hoogspanningskabel

6.4 ELEKTRISCHE AANSLUITING

Koppel de accu los.

Leg de kabels zo dat ze niet onder spanning staan en niet geknikt of geplet kunnen worden. Blijf uit de buurt van warmtebronnen zoals de uitlaat, katalysator en draaiende delen. Zet de kabels goed en veilig vast.

Plus (+) aansluitkabel, rood (6) aan permanente plus (klem 30)

Minus (-) aansluitkabel, zwart (7) aan massa (klem 31)

Besturingskabel, groen (5) aan ontsteking plus (klem 15)

De bedieningskabel wordt aangesloten op het contactslot plus en zorgt ervoor dat het toestel uitschakelt wanneer het voertuig wordt gestart. Als u deze kabel niet aansluit, is het toestel continu in bedrijf. Deze continue werking is niet toegestaan in het kader van de Duitse Straßenverkehrszulassungsordnung (StVZO).

Verwijder de schroef boven het gat voor de hoogspanningskabel van elke contactplaat (Afbeelding 4).

Afbeelding 4: Schroef verwijderen

Leid de hoogspanningskabel door het kleine gaatje in de isolator op alle contactplaten ( Afb. 5).

Afbeelding 5: Hoogspanningskabel door isolator

Wanneer u alle contactplaten hebt vastgezet, zet u de schroeven weer vast (Afb. 6). Draai de schroeven er helemaal in. De schroef dringt door de isolatie van de hoogspanningskabel. Dit maakt een elektrische verbinding tussen de kabel en de contactplaat.

Afbeelding 6: Schroef in schroef

Sluit de accu weer aan en controleer of de polen goed vastzitten. De marterverjager is nu in werking. Het bedrijfscontrolelampje (positie 2 in

de overzicht) brandt rood, het hoogspanningscontrolelampje (positie 1 in de overzicht) brandt met tussenpozen geel.

Ultrasoon geluid kan door mensen niet worden waargenomen. Gebruik het indicatielampje als leidraad bij het controleren van de functie.

LET OP Er wordt nu hoogspanning op de contactplaten gezet.

Zorg ervoor dat de installatie van het marterverjager apparaat-ultrasoon geluid geen invloed heeft op andere functies van het voertuig. zijn aangetast.

Controleer of het martenverjager tegen marterachtigen is uitgeschakeld wanneer het contact wordt ingeschakeld, de controlelampjes gaan uit.

LET OP Bij langdurige periodes van inactiviteit kan de accu leegraken!

6.5 EEN DEFECTE ZEKERING VERVANGEN

Schroef de behuizing van de zekeringhouder in de pluskabel los. Vervang de defecte zekering door een nieuw, gelijkwaardig type zekering: F 200 mA, L, 250 V. Schroef de zekeringhouder weer in elkaar.

Afbeelding 7: Vervang de zekering

6.6 MAATREGELEN VOOR ONDERHOUD EN REPARATIE VAN HET VOERTUIG

Informeer de werkplaats over de installatie van het marterverjager.

Schakel het marterverjager uit door de zekering te verwijderen (zie paragraaf 6.5) alvorens met onderhouds- of reparatiewerkzaamheden te beginnen.

7. ONDERHOUD EN VERZORGINGE

Aanraken van de contactplaten met een vochtige doek zal een elektrische schok veroorzaken wanneer het apparaat wordt ingeschakeld.

Schakel daarom het marterverjager uit door Verwijder de zekering (zie paragraaf 6.5) voordat u met de werkzaamheden begint.

7.1 ONDERHOUD

Het marterverjager zelf is onderhoudsvrij indien gebruikt zoals bedoeld. Controleer regelmatig het toestel, de hoogspanningskabels en de contactplaten op dichtheid en juiste passing.

7.2 VERZORGINGE

Houd de kale oppervlakken van de contactplaten schoon.

Gebruik hiervoor een zachte, maximaal vochtige doek. Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen die oplosmiddelen bevatten. De frequentie van het schoonmaken hangt af van het weer, het seizoen en het wegdek.

Vervang de zekering na de werkzaamheden.

8. INFORMATIE OVER DE BESCHERMING VAN HET MILIEU

Gooi elektrische apparaten niet weg met het gewone huishoudelijke afval! Afgedankte elektrische en elektronische apparaten moeten gescheiden worden ingezameld en op milieuvriendelijke wijze worden gerecycled. U kunt informatie inwinnen bij uw gemeente- of stadsbestuur over de afvoermogelijkheden voor afgedankte elektrische- en elektronische apparaten.

9. CONTACTINFORMATIE

EAL GmbH

42115 Wuppertal, Duitsland
