GEBRUIKSAANWIJZING Premium 12011 EAL

Gegevens over deze montage-instructies....67

Voorwoord....67

Plichten in de omgang met deze montage-instructies....67

Doelmatig gebruik....67

Veiligheidsinstructies – toelichting bij de categorieën....67

Omvang van de levering....68

Voorwaarden van de trekhaak....68

Veiligheidsinstructies....68

Vóór de eerste ingebruikname....69

Montage van de kentekenplaat aan de fietsdrager....69

Montage en gebruik....70

Montage van de fietsdrager aan de trekhaak....70

Fietsen monteren....73

Fietsdrager kantelen, toegang tot de kofferruimte....76

Demontage van de fietsdrager....77

Dragen van de fietsdrager zonder transporttas....77

Opbergen van de fietsdrager in de transporttas....77

Reiniging en verzorging....77

Onderhoud....78

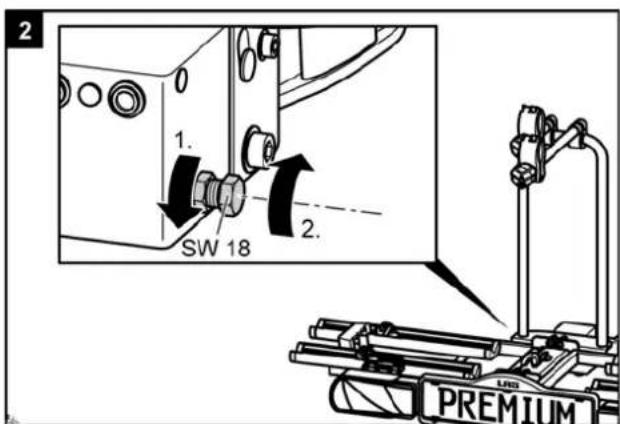

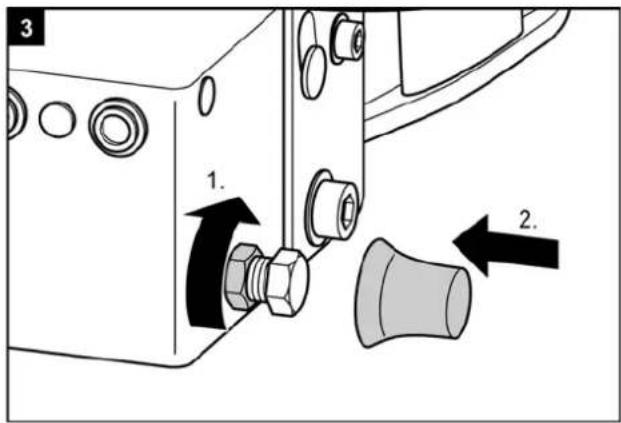

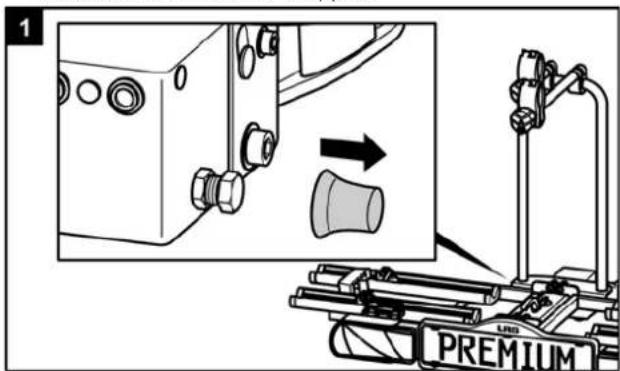

Afstellen van de snelsluiting....78

Afvalverwijdering....78

Contact....78

Overzicht wisselstukken – uittrektekening....79

Overzicht wisselstukken – Tabel 80

10/2018

Gegevens over deze montage-instructies

Voorwoord

Deze montage-instructies helpen u bij de

- doelmatige en

- veilige

montage van de fietsdrager Premium.

Plichten in de omgang met deze montage-instructies

ledereen, die deze fietsdrager

- monteert,

- reinigt of

- afvoert,

moet de volledige inhoud van deze montage-instructies ter kennis genomen en begrepen hebben.

Bewaar deze montage-instructies altijd bij de hand en veilig. Bij een demontage of wanneer de fietsdrager doorgegeven wordt, geeft u de montage-instructies mee.

Doelmatig gebruik

De fietsdrager Premium dient voor het transport van maximaal twee fietsen. Hij mag uitsluitend gemonteerd worden aan trekhaken, die aan de in het hoofdstuk "Voorwaarden van de trekhaak" genoemde voorwaarden voldoen. Bovendien mag in geen geval het nuttige laadvermogen van de fietsdrager overschreden worden. Tot een doelmatig gebruik behoort ook de inachtneming van alle in deze montage-instructies vermelde informatie, in het bijzonder de inachtneming van de veiligheidsinstructies. Ieder ander gebruik geldt als zijnde in strijd met de bepalingen en kan tot materiële schade en lichamelijke letsels leiden.

De firma EAL GmbH is niet aansprakelijk voor beschadigingen, die door een ondoelmatig gebruik ontstaan.

Veiligheidsinstructies – Toelichting bij de categorieën

In de handleiding vindt u volgende categorieën van veiligheidsinstructies:

WAARSCHUWING!

Lichamelijke letsels mogelijk: Notities met het woord WAARSCHUWING! waarschuwen voor een mogelijk dreigend gevaar.

Als deze niet geleden worden, kan de dood of kunnen ernstige verwondingen het gevolg zijn.

PAS OP!

Lichamelijke letsels of materiële schade mogelijk:

Notities met het woord PAS OP waarsven voor een mogelijk dreigend gevaar.

Als deze niet gemeden worden, kunnen lichte of onbeduidende verwondingen het gevolg zijn.

Het product of iets in de omgeving zou ernstig beschadigd kunnen worden.

LET OP!

Lichamelijke letsels of materiële schade mogelijk:

Notities met het woord LET OP waarschuwen voor een mogelijk nadelige situatie.

Als deze niet gemeden worden, kan het product of iets in de omgeving beschadigd worden.

NOTITIE!

Overige notities:

Nuttige tip. Vergemakkelijkt de bediening of montage van het product of dient voor een beter begrip.

Het telkens gebruikte veiligheidssymbool vervangt niet de tekst van de veiligheidsinstructie.

Lees daarom de veiligheidsinstructie en geef er nauwgezet gevolg aan!

Omvang van de levering

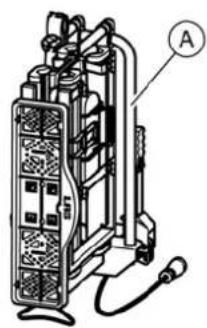

A = fietsdrager
B = 2 sleutels
C = 2 veiligheidsgordels voor voorwielen
D = veiligheidsgordel voor fietsframe
E = transporttas

Technische gegevens

Drager: Premium

Artikelnummer: 12011LAS

Materiaal:.... staal

Eigen gewicht: 18 kg

Nuttig laadvermogen, max: 60 kg

Het maximale nuttige laadvermogen van de fietsdrager en ook de toegestane belasting van de trekhaak mogen niet overschreden worden.

Het toegestane totale gewicht en tevens de toegestane asbelasting van het voertuig mogen door fietsdragers en lading niet overschreden worden.

Voorwaarden van de trekhaak

WAARSCHUWING!

Door montage van de fietsdrager aan een trekhaak van te zacht materiaal zou de trekhaak kunnen breken.

• Monteer de fietsdrager uitsluitend aan een trekhaak van staal St52, grijs/grauw gietijzer GG52 of van een betere kwaliteit
• Monteer de drager nooit aan een trekhaal van aluminium, andere lichtmetalen of kunststof.

Monteer de fietsdrager uitsluitend aan trekhaken, die volgende eigenschappen hebben:

Materiaal: minstens staal St52 of grijs/grauw gietijzer GG52

D-waarde: ≥ 7,6 kN

Neem de door de fabrikant van de trekhaak gegeven aanwijzingen in acht.

Veiligheidsinstructies

Geef nauwgezet gevolg aan de montage-instructies. Als u aan de instructies geen gevolg geeft, kan dat tot lichamelijke letsels en materiële schade leiden.

Indien u bij de montage niet zeker bent, verzoekt u uw dealer of de fabrikant om bijkomende informatie.

Noch fabrikanten, noch dealers zijn aansprakelijk voor beschadigingen, die aan een onoordeelkundig gebruik of aan een onoordeelkundige montage te wijten zijn.

Controleer de fietsdrager en de bijhorende lading regelmatig, U bent daartoe verplicht en wordt ingeval van schade aansprakelijk gesteld.

NOTITIE!

Voor deze fietsdrager bestaat een Europees certificaat van goedkeuring. Het is bij deze drager gevoegd en moet bij gebruik van de drager met zich gevoerd worden.

WAARSCHUWING!

Lichamelijke letsels of materiële schade doo gewijzigd gedrag van het voertuig. Het rijden met de fietsdrager beïnvloedt de rijdeigenschappen van uw voertuig.

• Pas uw rijdsnelheid aan het nieuwe rijdgedrag aan.
  • Rijd niet sneller dan 130 km/h.
• Vermijd plotse en schokgewijze bewegingen van het stuur.
• Let erop dat uw voertuig langer dan gewoonlijk is.

WAARSCHUWING!

Lichamelijke letsels of materiële schade doo het verliezen van de fietsen.

Het rijden zonder veiligheidsgordels kan tot ongevallen leiden.

• Controleer telkens vóór aanvang van een rit de correcte en vaste zitting van de gordel rond de fietsen en de U-vormige beugel van de drager (zie stap 9).
• Controleer telkens vóór aanvang van een rit de correcte en vaste zitting van de beide gordels rond het voorwiel en de gordel rond het achterwiel van de fiets.
• Span de gordels eventueel aan.
• Controleer telkens vóór aanvangam een rit, of de gebruikte gordels onbeschadigd en niet versleten zijn.
• Beschadigde of versleten gordels moeten vóór aanvang van een rit door onbeschadigde gordels vervangen worden Er mogen daarbij uitsluitend gordels gebruikt worden, die door de firma EAL GmbH daarvoor toegestaan zijn.

WAARSCHUWING!

Lichamelijke letsels of materiële schade door niet compleet gemonteerde fietsdrager.

Het rijden met een opgevouwen fietsdrager kan tot ongevallen leiden.

Debeweegbare onderdelen van de fietsdrager vormen in de niet kant-en-klaar gemonteerde toestand een bron voor gevaren.

- Demonteer de fietsdrager wanneer u hem niet nodig hebt.

- Rijd nooit met opgevouwen fietsdrager.

WAARSCHUWING!

Lichamelijke letsels of materiële schade door uitstekende onderdelen.

Over de rand van het voertuig resp. van de fietsdrager uitstekende onderdelen kunnen tijdens de rit lichamelijke letsels of materiële schade veroorzaken.

- Monteer uitsluitend onderdelen, die niet over de rand van het voertuig of van de drager uitsteken.

WAARSCHUWING!

Lichamelijke letsels of materiële schade door overdreven lading.

Het overschrijden van het maximale nuttige laadvermogen van de fietsdrager en ook van de toegestane belasting van de trekhaak of van het toegestane totale gewicht kan tot ernstige ongevallen leiden.

- Neem onvoorwaardelijk de gegevens over het maximale nuttige laadvermogen, de toegestane belasting en het toelaatbare totale gewicht van uw voertuig. Overschrijd deze gegevens in geen geval.

LET OP!

Materiële schade door openende achterklep. De achterklep zou tegen de fietsdrager kunnen slaan en beschadigd worden.

• Elektrische achterkleppen uitschakelen en met de hand bedienen.
• Klap de fietsdrager vóór het openen van de achterklep neer.

LET OP!

Materiële schade door hete uitlaatgassen. Er kunnen beschadigingen aan de drager of aan de fietsen ontstaan wanneer de uitlaatmonding direct daaraan grenst.

- Gebruik eventueel een uitlaatkeerplaat.

Vóór de eerste ingebruikname

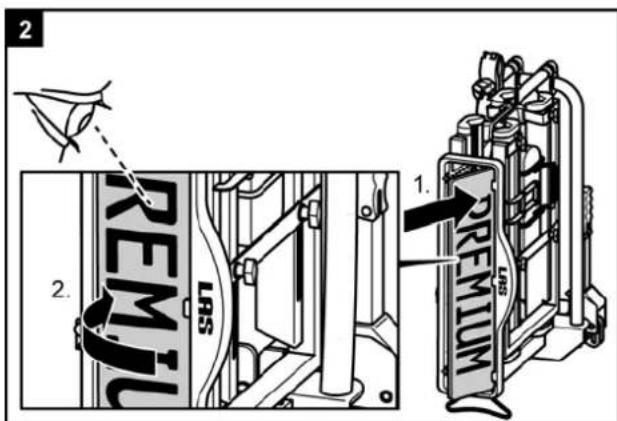

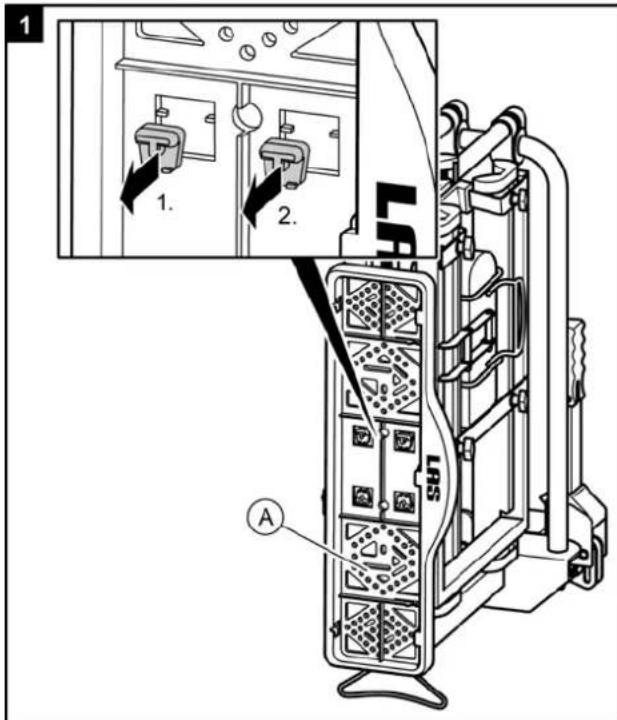

Montage van de kentekenplaat aan de fietsdrager

1 1. 2. A SHT

2 1. PREMIUM LBS 2.

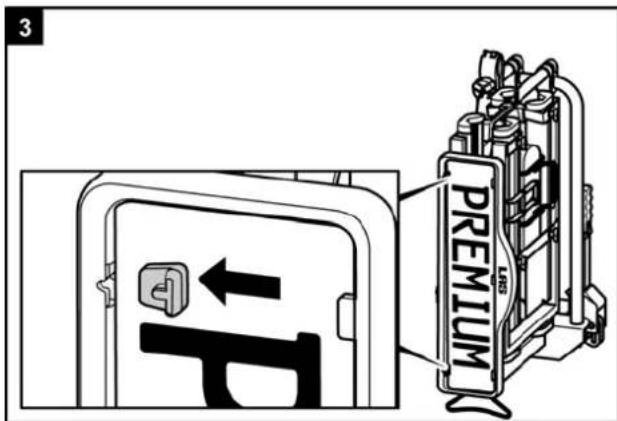

3 PREMIUM Labs

Montage en gebruik

Montage van de fietsdrager aan de trekhaak

- Stal uw voertuig op een effen oppervlak. - Trek de handrem aan.

WAARSCHUWING!

Lichamelijke letsels of materiële schade doo beschadigde fietsdrager.

Beschadigingen van de drager, bijvoorbeeld door kromgebogen onderdelen, beuren of krassen, sluiten de veilige werking van de drager uit.

• Monteer de fietsdrager niet als er sprake is van beschadigingen.
• Ga zoals in het hoofdstuk "Onderhoud" te werk.

WAARSCHUWING!

Lichamelijke letsels of materiële schade doo verlies van de fietsdrager tijdens de rit. Een onzuivere of defecte verbinding tussen fietsdrageren trekhaak kan ertoe leiden dat de fietsdrager loskomt.

• Wissel een defecte trekhaak uit.
• Maak de trekhaak schoon van modder, stof en vet.

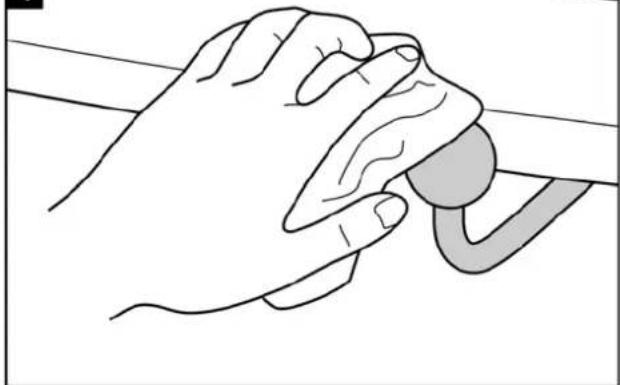

NOTITIE!

Bij trekhaken bevindt er zich vaak een laklaag op de trekhaakogel.

Voor het best mogelijke houvast van de fietsdrager dient deze laklaag voorzichtig verwijderd te worden. Neem de door de fabrikant van de trekhaak verstrekte instructies in acht.

4

Lichamelijke letsels of materiële schade door onbeveiligde fietsdrager.

Indien de hefboom niet beveiligd door deze af te sluiten, zou de fietsdrager tijdens de rit van het voertuig kunnen loskomen.

• Kijk na, of u de hefboom afgesloten en de sleutel afgetrokken hebt.
• Sluit de fietsdrager af. Door het afsluiten voorkomt u ook een eventuele diefstal van de fietsdrager.

[Non-Text]

WAARSCHUWING!

Lichamelijke letsels of materiële schade door verlies van de fietsdrager tijdens de rit.

Een losse verbinding tussen drager en trekhaak kan ertoe leiden dat de fietsdrager loskomt.

• Controleer de fietsdrager op een veilige bevestiging.
• Herhaal bij een losse verbinding de stappen 4 tot 8. Indien er zich geen verbetering voordoet, moet eventueel de snelsluiting afgesteld worden, zie hoofdstuk "Onderhoud".

9 PREMIUM LBS

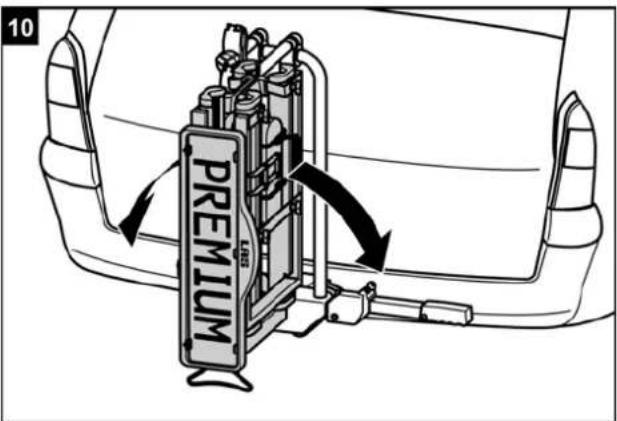

10 PREMIUM LPGS

WAARSCHUWING!

Lichamelijke letsels of materiële schade door onbeveiligde kentekenplaathouder.
Indien de kentekenplaathouder niet door de vergrendelbout beveiligd wordt, zou hij tijdens de rit kunnen loskomen.

1. Trek de vergrendelbout terug.
2. Klap de kentekenplaathouder om totdat u hoort dat hij vastklikt.
3. Laat de ergrendelbout los en laat hem in de boring van de kentekenhouder vastklikken.

11 2. PREMIUM PICKI CLICK!

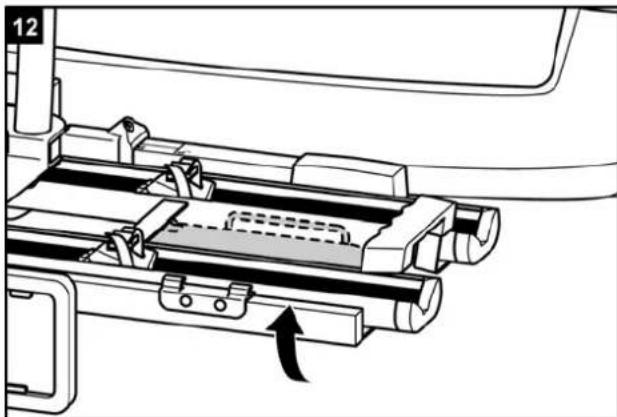

Lichamelijke letsels of materiële schade door rondvliegende onderdelen mogelijk. Niet vast aangedraaide vleugelschroeven aan de wielgoten van de fietsdrager kunnen tijdens de rit loskomen en tot het verlies van de schroeven en wielgoten leiden.

- Schroef alle vleugelschroeven aan de wielgoten voor aanvang van een rit stevig vast.

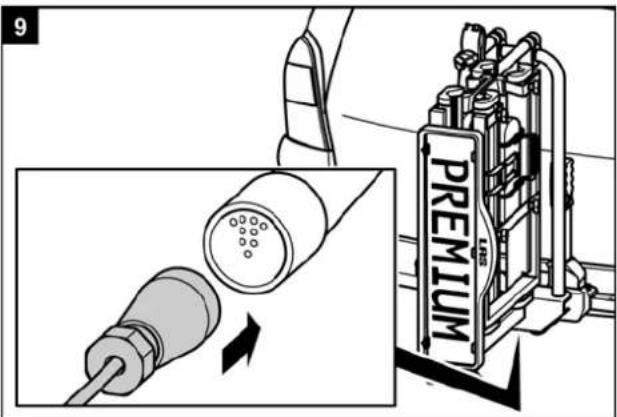

WAARSCHUWING!

Lichamelijke letsels doordat andere verkeersdeelnemers niet opgemerkt worden. Het rijden zonder goed functionerende verlichtingsinstallatie kan tot ongevallen leiden.

• Controleer telkens vóór aanvang van een rit de correcte werking van de verlichtingsinstallatie.
• Wissel eventueel defecte gloeilampen uit.
• Kijk de verbinding tussen stekker en trekhaak na.

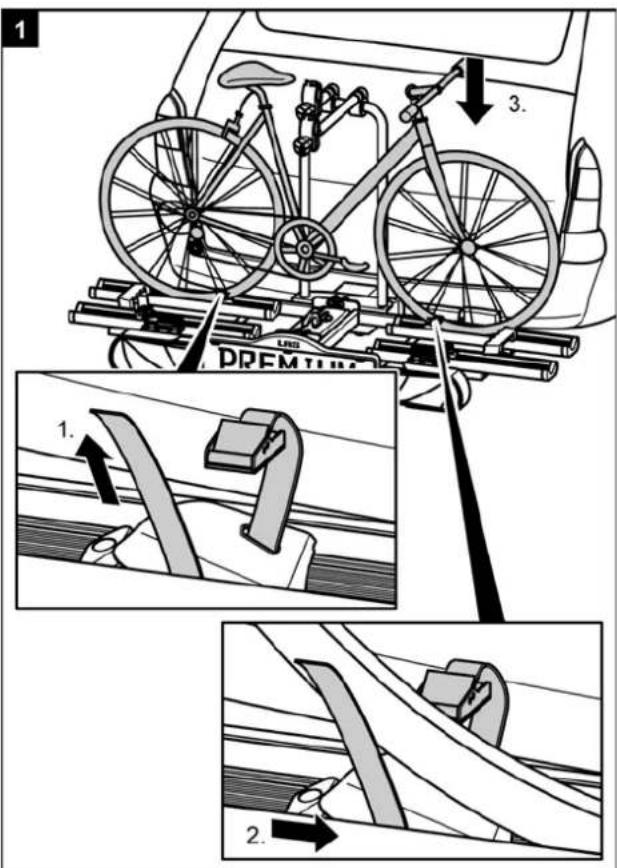

Fietsen monteren

LET OP!

Lichamelijke letsels of materiële schade door rondvliegende onderdelen mogelijk.

Niet vastgeschroefde onderdelen aan de fietsen kunnen tijdens de rit loskomen.

- Verwijder alle niet vast met de fiets verbonden onderdelen, zoals bijvoorbeeld luchtpompen, fietstassen, navigatieapparatuur, batterijen of accu's.

NOTITIE!

Om het rijdgedrag van uw voertuig te verbeteren, monteert u de zwaarste fiets best het eerst.

Bovendien moet u, als u slechts één fiets monteert, de fiets dat zich het dichtst bij het staartstuk van het voertuig bevindt, in de wielgoot plaatsen.

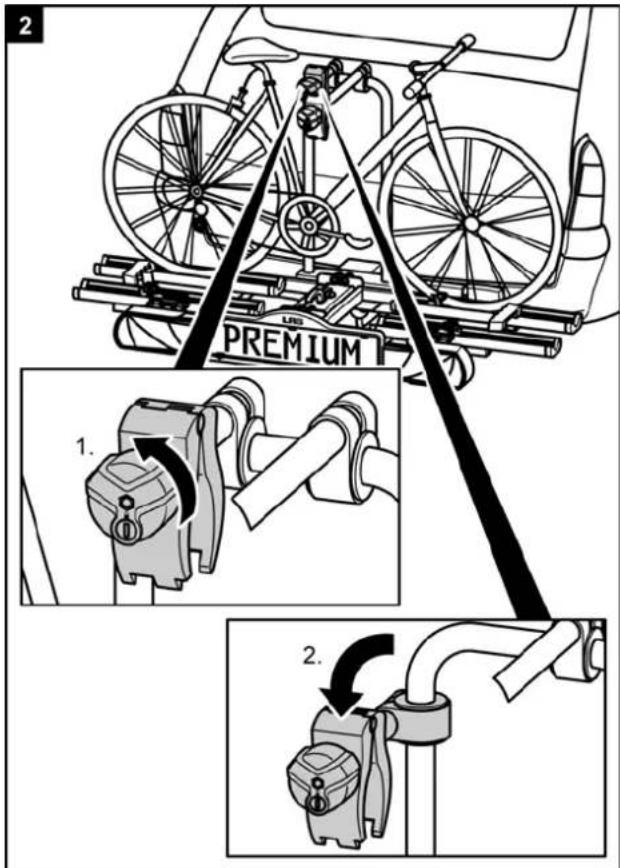

2 PREMIUM 1. 2.

1 3. DREMTURE 1. 2.

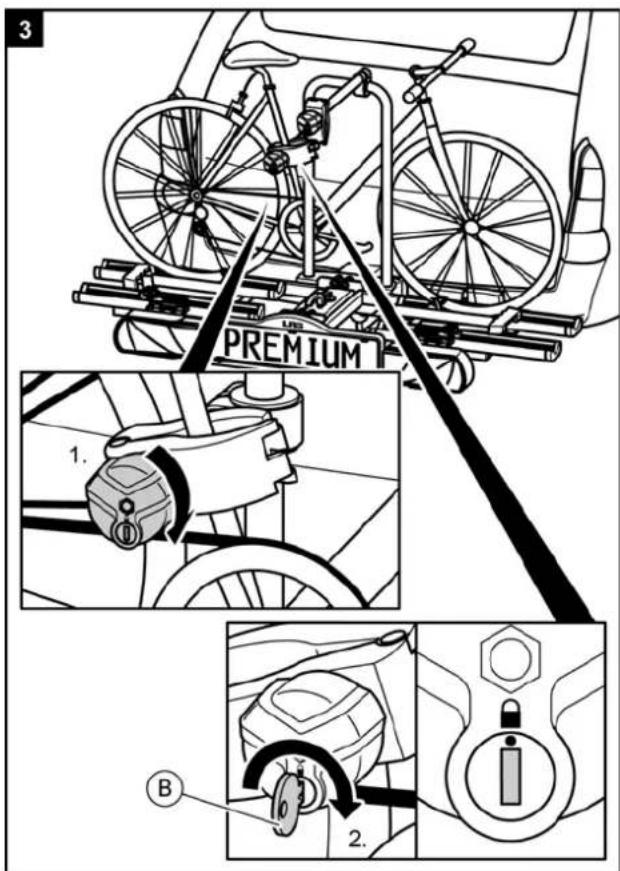

3 PREMIUM 1. B 2.

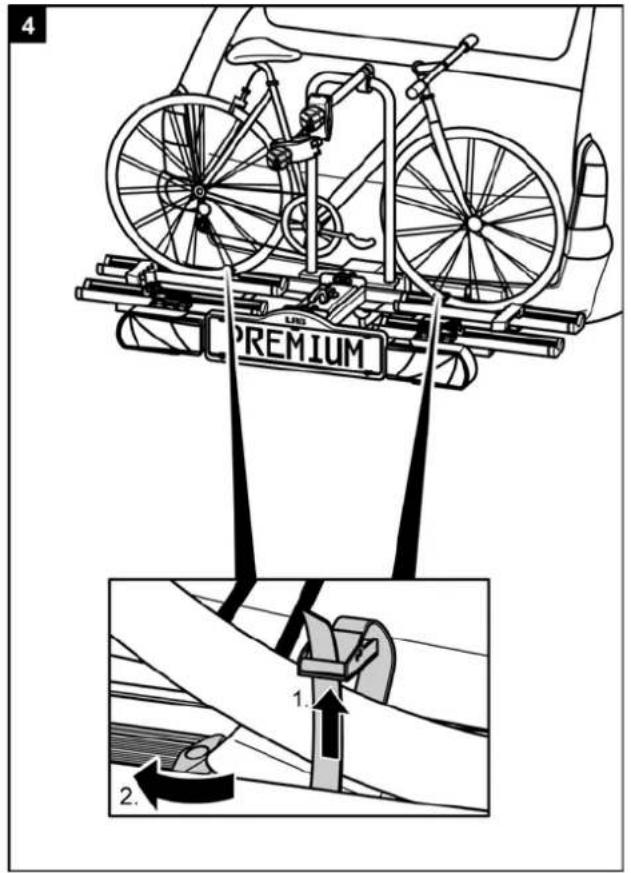

4 PREMIUM 1. 2.

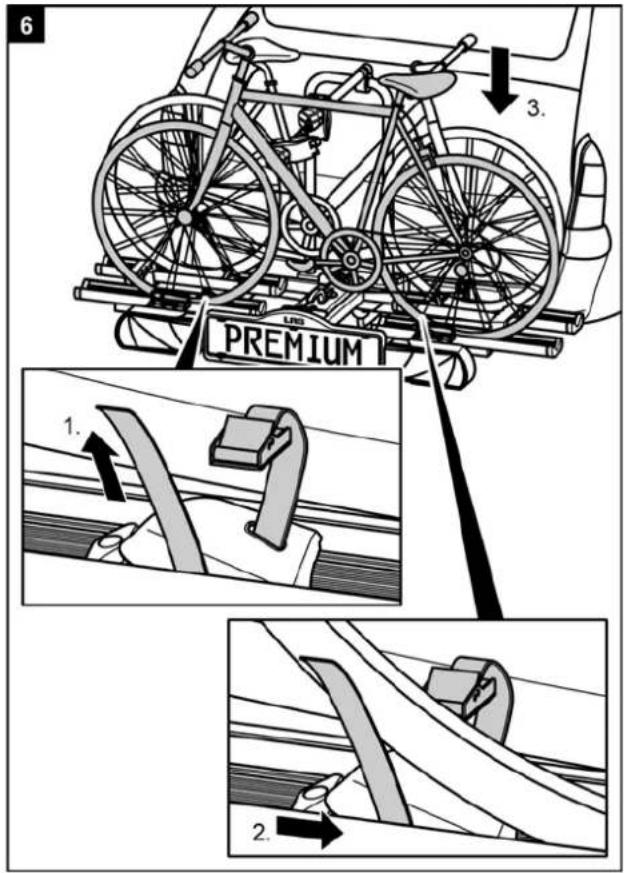

6 3. PREMIUM 1. 2.

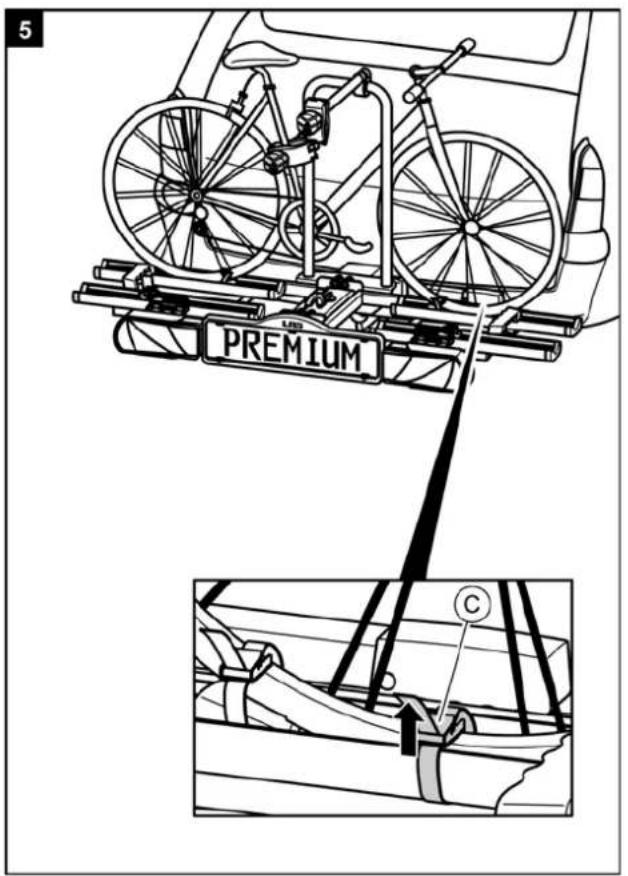

5 PREMIUM C

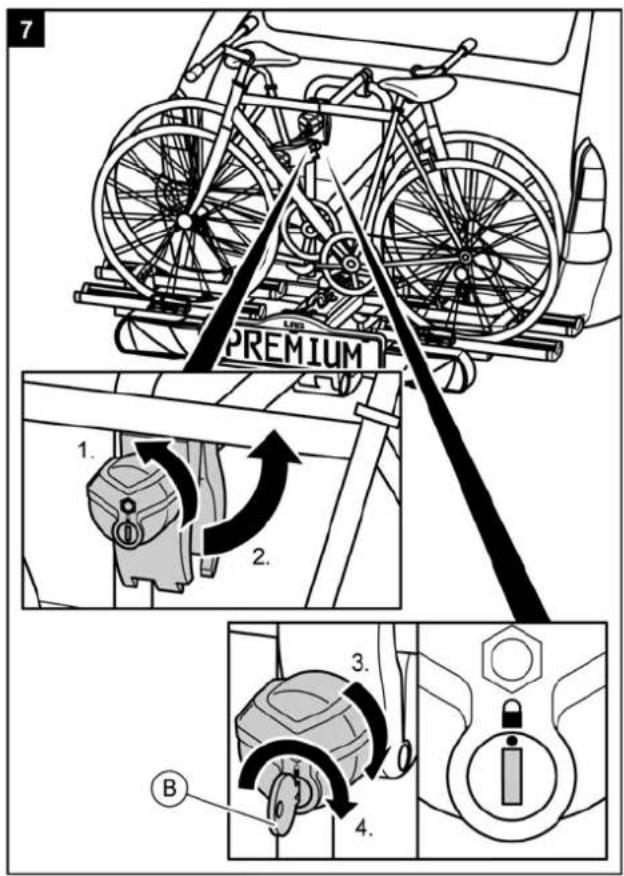

7 PREMIUM 1. 2. 3. 4. B

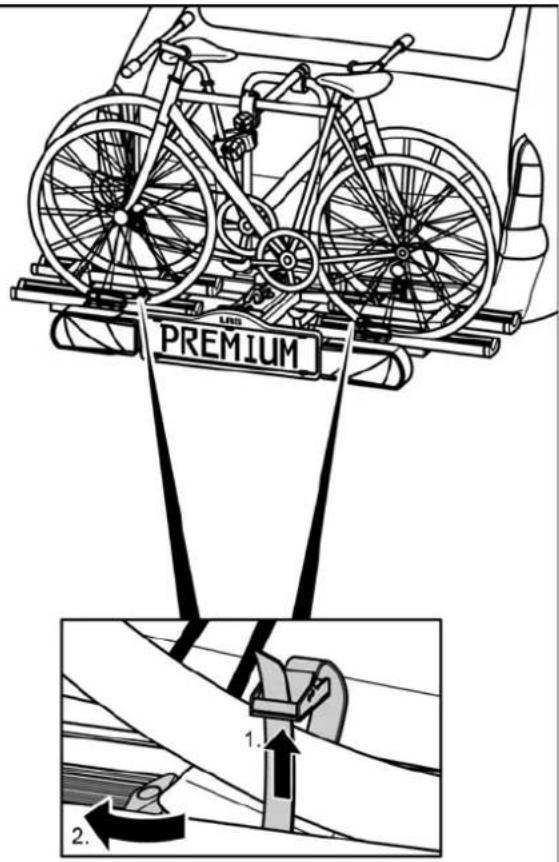

8

LBS PREMIUM 1. 2.

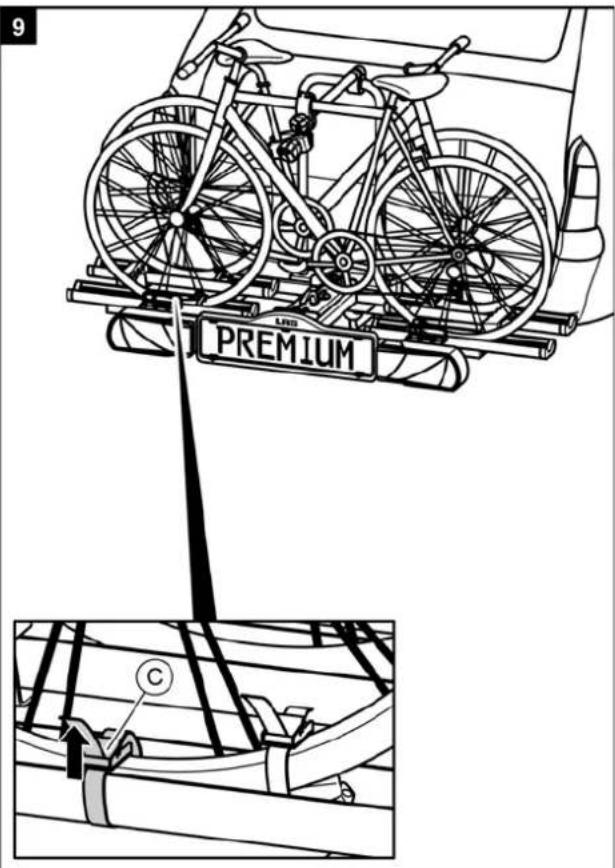

9 PREMIUM C

WAARSCHUWING!

Lichamelijke letsels of materiële schade dooh het verliezen van de fietsen.

Het rijden zonder veiligheidsgordels kan tot ongevallen leiden.

• Controleer telkens vóór aanvang van een rit de correcte en vaste zitting van de gorde rond de fietsen en de U-vormige beugel van de drager (zie stap 9).
• Controleer telkens vóór aanvang van een rit de correcte en vaste zitting van de beide gordels rond het voorwiel en de gordel rond het achterwiel van de fiets.
• Span de gordels eventueel aan.
• Controleer telkens vóór aanvang van een rit, of de gebruikte gordels onbeschadigd en niet versleten zijn.
• Beschadigde of versleten gordels moeten vóór aanvang van een rit door onbeschadigde gordels vervangen worden. Er mogen daarbij uitsluitend gordels gebruikt worden, die door de firma EAL GmbH daarvoor toegestaan zijn.

WAARSCHUWING!

Lichamelijke letsels of materiële schade door verlies van een fiets tijdens de rit.

Een losse verbinding tussen drager en fiets kan tot het lossen van de verbinding en tot verlies van de fiets leiden.

• Controleer de fietsen op een veilige en volledige bevestiging.
• Herhaal bij een losse verbinding de stappen 1 tot 6 van dit hoofdstuk.

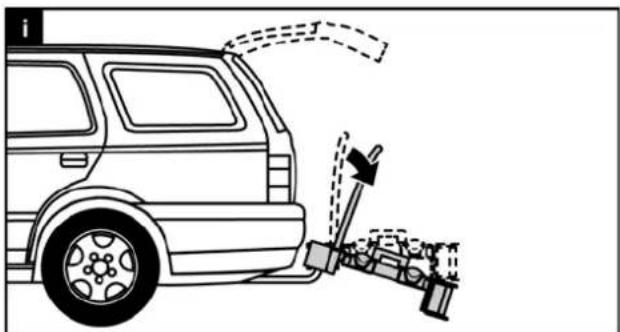

Fietsdrager kantelen, toegang tot de kofferruimte

Materiële schade door openende achterklep. De achterklep zou tegen de fietsdrager kunnen slaan en beschadigd worden.

• Elektrische achterkleppen uitschakelen en met de hand bedienen.
• Klap de fietsdrager vóór het openen van de achterklep neer.

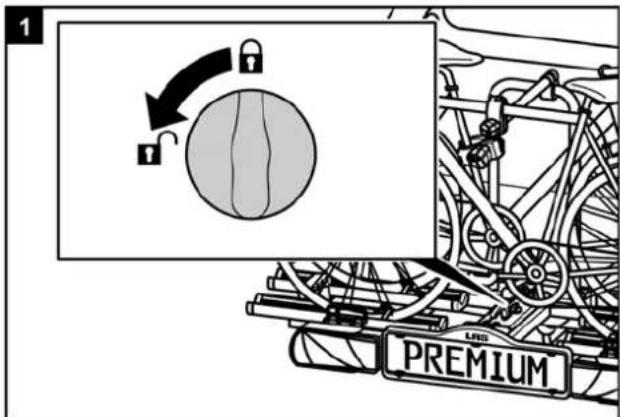

1 PREMIUM

PAS OP!

Lichamelijke letsels of materiële schade doo het plotseling neerklappen.

Lichaamsdelen of voorwerpen, die zich bij het neerklappen onder of vóór de drager bevinden, kunnen geplet worden.

• Vergewis u dat er zich niets onder de drager bevindt.
• Let op uw lichaam en in het bijzonder op uw hoofd, neem eeneligheidsafstand in acht.
• Houd de drager bij het neerklappen aan de U-vormige beugel vast.

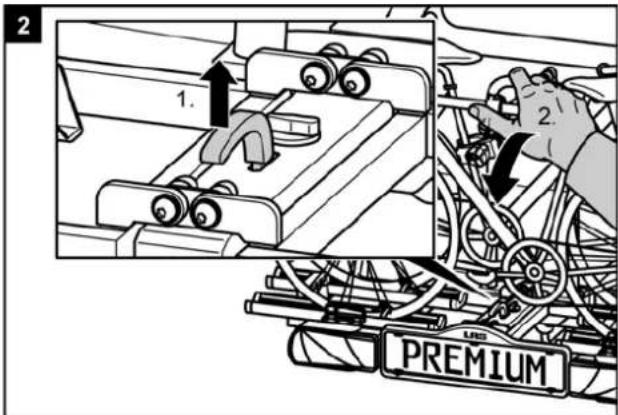

2 1. 2 PREMIUM

PAS OP!

Lichamelijke letsels of materiële schade doo het omhoog klappen mogelijk.

Lichaamsdelen of voorwerpen, die zich tussen drager en voertuig bevinden, kunnen geplet worden.

• Vergewis u dat er zich niets tussen drager en voertuig bevindt.
• Verwijder alles in de tussenruimte van drager en voertuig.

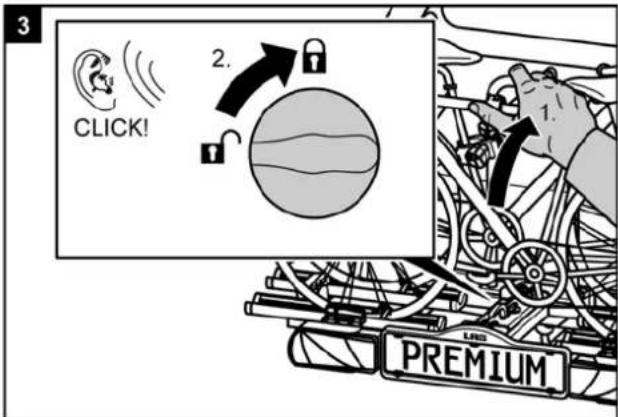

3 CLICK! 2. 1. PREMIUM

WAARSCHUWING!

Lichamelijke letsels of materiële schade doo verlies van de fietsdrager tijdens de rit mogelijk.

Een niet omhoog geklapte fietsdrager kan tot het afrukken van de drager of van de trekhaak leiden.

• Klap de drager óór de rit omhoog.
• Ga na, of de fietsdrager correct vastgeklikt is en de draaiknop op "Vergrendeld" staat. Klik de drager eventueel zoals hiervóór beschreven vast en zet de draaiknop op "Vergrendeld".

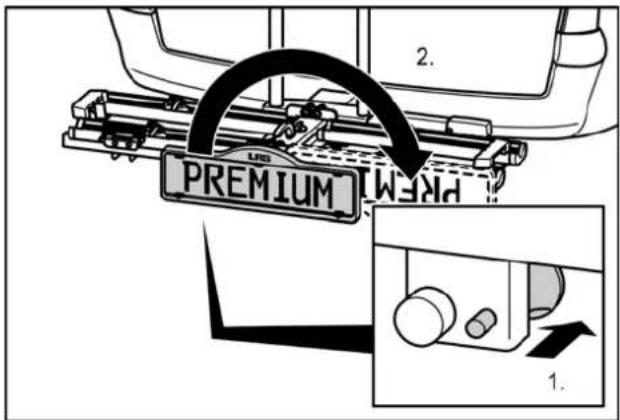

Demontage van de fietshouder

Los eerst de vergrendelbout achter de kentekenplaathouder.

PREMIUM 1. 2.

Bij het verwijderen van de fietsdrager gaat u vervolgens omgekeerde volgorde van de montage te werk.

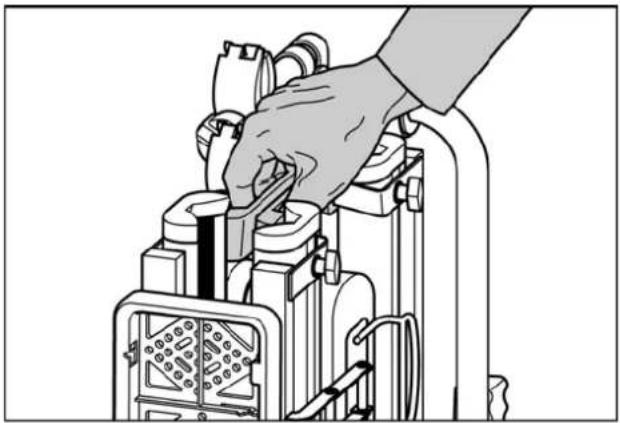

Dragen van de fietsdrager zonder transporttas

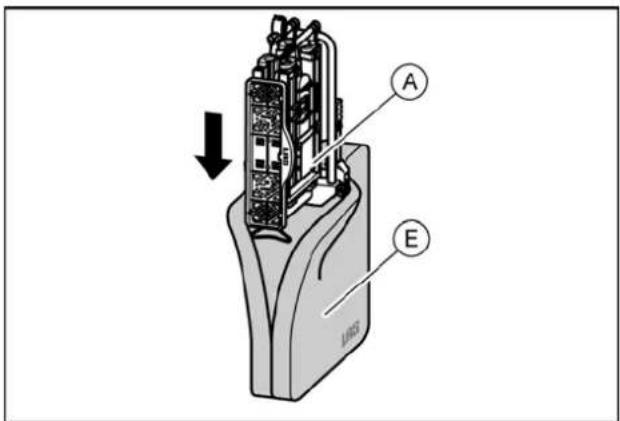

Opbergen van de fietsdrager in de transporttas

Reiniging en verzorging

De fietsdrager kan met een mild reinigingsmiddel, met warm water en/of een zacht doekje gereinigd worden.

Verwijder vooraf grof vuil en stof. Gebruik geen oplosmiddelen of gelijkaardige reinigingsmiddelen omdat deze de fietsdrager kunnen beschadigen.

Laat de fietsdrager vanzelf drogen. Gebruik geen haardroger of andere verwarmingstoestellen om het droogproces te bespoedigen.

Reinig de fietsdrager regelmatig in kustgebieden en wanneer er van winterse omstandigheden sprake is en dit om zout af te spoelen en om de houdbaarheid van de fietsdrager te verlengen.

Bewaar de fieterrager tijdens langere perioden zonder gebruik (bijvoorbeeld in de winter) droog en beschermd om de levensduur te verlengen.

Onderhoud

Controleer telkens vóór een rit de fietsdrager op slijtage. In het bijzondermoeten metalen onderdelen en spanriemen uitgewisseld worden.

Gelieve u voor de uitwisseling van de onderdelen tot onze klantenservice te richten.

Eender welkewijziging aan originele onderdelen en materialen of aan de constructie van de fietsdrager kan de veiligheid en het prestatievermogen in negatieve zin beïnvloeden.

De stalenonderdelen van de fietsdrager werden in de fabriek door een poederlakcoating tegen corrosie beschermd. Als deze laklaag beschadigd is, zorgt u zo snel mogelijk voor een professionele oplossing van de schade.

In normale omstandigheden en bij een normaal gebruik dient de fietsdrager alleen maar gereinigd te worden en is hij voor het overige vrij van onderhoud.

Afstellen van de snelsluiting

Voer dit onderhoud slechts door als de fietsdrager, zoals in het hoofdstuk"Montage" beschreven niet vast aan de trekhaak gemonteerdkan worden.

• Verwijder de fietsdrager van de trekhaak zoals onder "Demontage" beschreven.
• Trek de stofwerende dop af.
• Draai, zoals in de afbeelding te zien is, de contramoer een beetjeaan.
• Draai de regelschroef 14 omwenteling naar binnen.
• Draai de contramoer vast aan.
• Ga na, of de drager nu vast op de trekhaak zit, zoals onder "Montage" beschreven. Zo niet, herhaalt u de hierboven beschreven stappen.

1 PREMIUM

2 1. SW 18 2. PREMIUM

3 1. 2.

Afvalverwijdering

Voor de afvalverwijdering dienen de lokale officiële voorschriften in acht genomen te worden. Deponeer ook de verpakking correct in de daarvoor bestemde verzamelbakken. Bijkomende informatie verkrijgt u op uw gemeentelijk opslagterrein.

Contact

EAL GmbH

Pos.	Vervang-onderdeelnr.	Aantal	Benaming
1	Voorgemonteerd	1	U - beugel en gronddrager
2	90251	1	U - plaatje M6
3	90800	1	Snelsluiting
4	90321	1	U - plaatje M10
5	Voorgemonteerd	1	Bout ∅ 10 mm
6	Voorgemonteerd	1	Inbusschroef M10 x 80 mm
7	90320	1	Zelfborgende moer M10
8	90321	1	U - plaatje M10
9	Voorgemonteerd	1	Geleide-oog
10	Voorgemonteerd	1	Spanveer snelsluiting
11	Voorgemonteerd	1	Inbusschroef M6 x 80 mm
12	90660	4	Wielprofiel aluminium
13	Voorgemonteerd	4	Eindstop draagtafel
14	Voorgemonteerd	2	Kunststofgreep voor houdgreep
15	90417	4	Wielblokkering
16	90516	8	Eindkap wielprofiel
17	90802	1	Draagplaat rechts met kentekenhouder
18	90254	2	U - plaatje M5
19	Voorgemonteerd	4	Schroef M5 x 50 mm
20	Voorgemonteerd	4	Dopmoer M5
21	Voorgemonteerd	4	Dopmoer M5
22	Voorgemonteerd	1	Lampbescherming borgplaat rechts
23	90392	1	Lampbescherming kunststof rechts
24	11500	1	Rookglas rechts
25	90414	1	Kentekenhouder
26	90254	2	U - plaatje M5
27	90320	4	Zelfborgende moer M10
28	90250	1	Zelfborgende moer M5
29	11501	1	Rookglas links
30	90250	2	Zelfborgende moer M5
31	90405	1	Schroef M5 x 25 mm
32	Voorgemonteerd	1	Ontgrendelingshendel
33	Voorgemonteerd	1	Vergrendeling

Pos.	Vervang-onderdeelnr.	Aantal	Benaming
34	90251	1	U - plaatje M6
35	90253	1	Zelfborgende moer M6
36	Voorgemonteerd	1	Spanhendel
37	Voorgemonteerd	1	Draaiknop vergrendeling
38	906775	4	Afdekkap moer M10
39	Voorgemonteerd	4	Scharnierbescherming
40	Voorgemonteerd	4	Inbusschroef M10 x 30 mm
41	Voorgemonteerd	4	Inbusschroef M8x25 mm
42	Voorgemonteerd	4	Moer M8
43	Voorgemonteerd	1	Kentekenhouder vastgeklonken met deel 17
44	90422	2	Schroef M5 x 10 mm
45	Voorgemonteerd	4	Schroef M5 x 55 mm
46	90391	1	Lampbescherming kunststof links
47	Voorgemonteerd	4	Huls M5 x 35 mm
48	Voorgemonteerd	4	Bevestigingsarm achterlichthouder
49	Voorgemonteerd	1	Lampbescherming borgplaat links
50	90803	1	Draagtafel links
51	90194	8	Slotschroef M6 x 25 mm
52	90489	2	Riemgeleider
53	90251	8	U - plaatje M6
54	90515	8	Vleugelmoer M6
55	11233	1	Kaderhouder lang
56	11232	1	Kaderhouder kort
57	90618	4	Spanriem klein
58	90667	1	EGBE in het zakje met toebehoren
59	90741	2	Sleutel, Y nummer vermelden a.u.b.
60	80224	1	Veiligheidsriem in het zakje met toebehoren
61	90500	1	Inbussleutel M5 in het zakje met toebehoren
62	90618	2	Spanriem klein in het zakje met toebehoren
63	90755	1	Tas
64	11504	1	Lampen compleet met kabel
65	11505	1	Kabelboom voor achterlichten
