BEDIENUNGSANLEITUNG Premium 12011 EAL

Fahrradträger Premium

Artikel-Nr. 12011LAS

Inhalt

Angaben zu dieser Montageanleitung....3

Vorwort....3

Pflichten im Umgang mit dieser Montageanleitung.... 3

Bestimmungsgemäßer Gebrauch....3

Sicherheitshinweise – Erläuterung der Kategorien....3

Lieferumfang....4

Technische Daten....4

Kupplungsvoraussetzungen....4

Sicherheitshinweise....4

Vor der ersten Inbetriebnahme....5

Montage des Kennzeichens am Fahrradträger....5

Montage und Benutzung....6

Montage des Fahrradträgers an der Anhängerkupplung....6

Fahrräder montieren....9

Fahrradträger kippen, Zugang zum Kofferraum.... 12

Demontage des Fahrradträgers....13

Tragen des Fahrradträgers ohne Transporttasche....13

Verstauen des Fahrradträgers in der Transporttasche....13

Reinigung und Pflege....13

Wartung....14

Nachstellen des Schnellverschlusses....14

Entsorgung....14

Kontakt....14

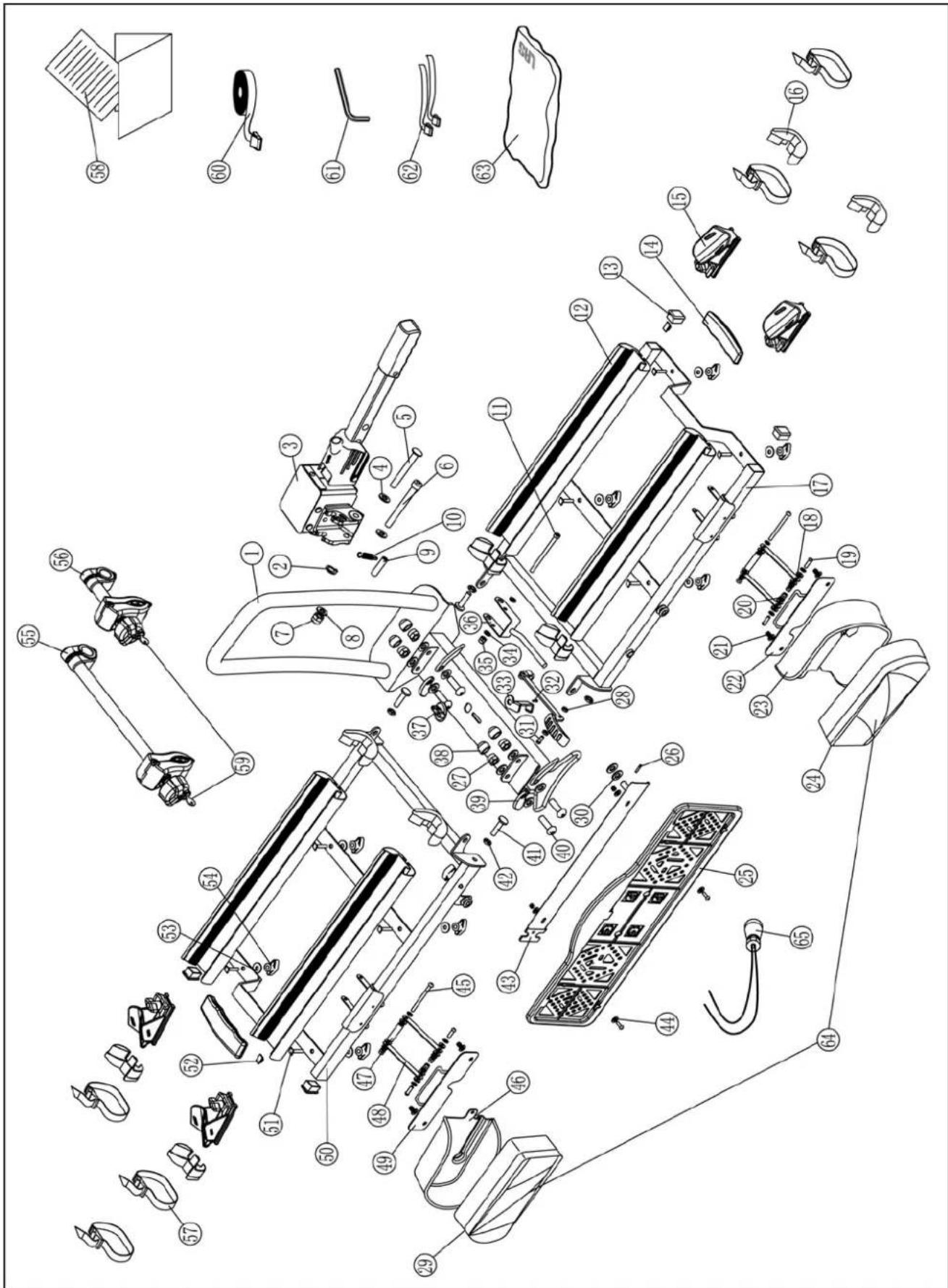

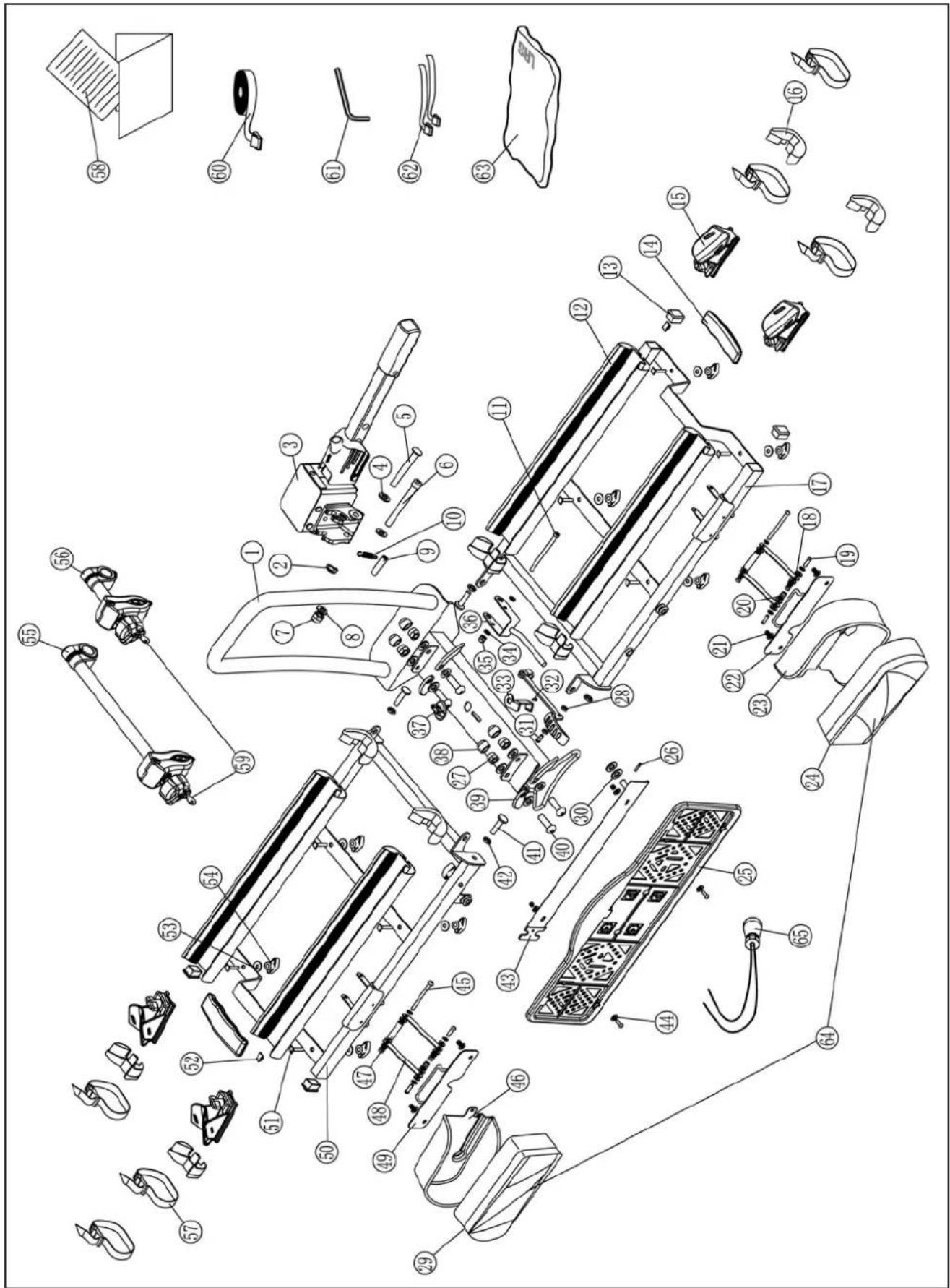

Übersicht Ersatzteile – Explosionszichnung....15

Übersicht Ersatzteile– Tabelle....16

Angaben zu dieser Montageanleitung

Vorwort

Diese Montageanleitung hilft Ihnen bei der

- bestimmungsgemäßen und

- sicheren

Montage des Fahrradträgers Premium.

Pflichten im Umgang mit dieser Montageanleitung

Jede Person, die diesen Fahrradträger

- montiert,

- reinigt oder

- entsorgt,

muss den vollständigen Inhalt dieser Montageanleitung zur Kenntnis genommen und verstanden haben.

Bewahren Sie diese Montageanleitung immer griffbereit und sicher auf. Bei einem Ausbau oder einer Weitergabe des Fahrradträgers geben Sie die Montageanleitung mit.

Bestimmungsgemäßer Gebrauch

Der Fahrradträger Premium dient dem Transport von max zwei Fahrrädern. Er darf ausschließlich an Anhängerkupplungen montiert werden, die die Voraussetzungen erfüllen, die im Kapitel Kupplungsvoraussetzungen genannt sind. Außerdem darf auf keinen Fall die zulässige Nutzlast des Fahrradträgers überschritten werden.

Zum bestimmungsgemäßen Gebrauch gehört auch die Beachtung aller Informationen in dieser Montageanleitung, insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder Personenschäden führen. Die EAL GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

Sicherheitshinweise – Erläuterung der Kategorien

In der Anleitung finden Sie folgende Kategorien von Sicherheitshinweisen:

WARNUNG!

Personenschäden möglich: Hinweise mit dem Wort WARNUNG! warnen vor einer möglicherweise drohenden Gefahr. Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein.

VORSICHT!

Personen- oder Sachschaden möglich: Hinweise mit dem Wort VORSICHT warnen vor einer möglicherweise drohenden Gefahr. Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen die Folge sein. Das Produkt oder etwas in der Umgebung könnte schwer beschädigt werden.

ACHTUNG!

Personen- oder Sachschaden möglich: Hinweise mit dem Wort ACHTUNG warnen vor einer möglicherweise schädlichen Situation. Wenn sie nicht gemieden wird, kann das Produkt oder etwas in der Umgebung beschädigt werden.

HINWEIS

Sonstige Hinweise: Nützlicher Tipp. Erleichtert die Bedienung oder Montage des Produkts oder dient zum besseren Verständnis.

Das jeweils verwendete Sicherheitssymbol ersetzt nicht den Text des Sicherheitshinweises.

Lesen Sie deshalb den Sicherheitshinweis und befolgen Sie ihn genau!

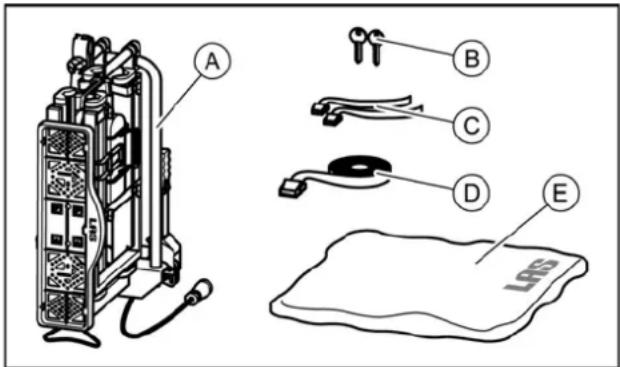

Lieferumfang

C = 2 Sicherheitsgurte für Vorderräder

D = Sicherheitsgurt für Fahrradrahmen

E = Transporttasche

Technische Daten

Träger: Premium

Artikel-Nr: 12011LAS

Material: Stahl

Eigengewicht: 18 kg

Nutzlast, max.: 60 kg

Die max. Nutzlast des Fahrradträgers sowie die zulässige Stützlast der Anhängerkupplung dürfen nicht überschritten werden.

Das zulässige Gesamtgewicht, sowie die zulässige Achslast des Fahrzeuges darf durch Fahrradträger und Ladung nichtüberschritten werden.

Kupplungsvoraussetzungen

WARNUNG!

Personenschäden durch Brechen der Anhängerkupplung möglich.

Durch Montage des Fahrradträgers an einer Kupplung aus zu weichem Material könnte die Kupplung brechen.

- Montieren Sie den Fahrradträger nur an eine Kupplung aus Stahl St52, Grauguss GG52 oder besserer Güte.

- Montieren Sie den Träger nie an einer Kupplung aus Aluminium, anderen Leichtmetallen oder Kunststoff.

Montieren Sieden Fahrradträger nur an Anhängerkupplungen, die folgende Eigenschaften besitzen:

Material:...... mindStahl St52 oder Grauguss GG52

D-Wert: ≥ 7,6 kN

Beachten Sie die Hinweise des Kupplungsherstellers.

Sicherheitshinweise

Befolgen Sie die Montageanweisung genau. Wenn Sie die Anweisungen nicht befolgen, kann das zu Personen- und Sachschäden führen.

Sollten Siesich bei der Montage nicht sicher sein, bitten Sie IhrenHändler oder den Hersteller um weitere Informationen.

Weder Hersteller noch Händler haften für Schäden, die auf einen unsachgemäßen Gebrauch oder eine unsachgemäße Montage zurückzuführen sind.

Kontrollieren Sie den Fahrradträger und die dazu gehörende Ladung regelmäßig! Sie sind dazu verpflichtet und werden im Schadenfall haftbar gemacht.

HINWEIS

Für diesen Fahrradträger besteht eine europäische Betriebsgenehmigung. Sie ist diesem Träger beigelegt und muss bei Gebrauch des Trägers mitgeführt werden.

WARNUNG!

Personen- oder Sachschaden durch verändertes Fahrzeugverhalten. Das Fahren mit dem Fahrradträger beeinflusst die Fahreigenschaften Ihres Fahrzeugs.

• Passen Sie Ihre Fahrgeschwindigkeit dem neuen Fahrzeugverhalten an.
  • Fahren Sie nie schneller als 130 km/h.
• Vermeiden Sie plötzliche und ruckartige Steuerbewegungen.
• Achten Sie darauf, dass Ihr Fahrzeug länger ist als gewohnt.

WARNUNG!

Personen- oder Sachschaden durch Verlieren der Fahrräder.

Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen.

• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz des Gurtes um die Fahrräderund den U-Bügel des Trägers (siehe Schritt 9).
• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz der beiden Gurt um das Vorderrad und den Gurt um das Hinterrad des Fahrrades.
• Spannen Sie die Gurte ggf. nach.
• Überprüfen Sie vor jedem Fahrtantritt, ob die verwendeten Gurte unbeschädigt und unverschlissen sind.
• Beschädigte oder verschlissene Gurte müssen vorFahrtantritt gegen unbeschädigte Gurte ausgetauscht werden. Es dürfen nur Gurte verwendet werden, die von der EAL GmbH dafür zugelassen sind.

WARNUNG!

Personen- oder Sachschaden durch nicht komplett montierten Fahrradträger.

Das Fahren mit zusammengeklapptem Fahrradträger kann zu Unfällen führen.

Die beweglichen Teile des Fahrradträgers stellen im nicht fertig montierten Zustand eine Gefahrenquelle dar.

• Demontieren Sie den Fahrradträger, wenn Sie ihn nicht benötigen.
• Fahren Sie niemals mit zusammengeklapptem Fahrradträger.

WARNUNG!

Personen- oder Sachschaden durch überstehende Teile.

Über den Rand des Fahrzeugswbz Fahrradträgers stehende Teile können während der Fahrt Personen- oder Sachschäden verursachen.

- Montieren Sie nur Teile, die nicht über den Rand des Fahrzeugs herausragen.

WARNUNG!

Personen- oder Sachschaden durch Überladen.

Das Überschreiten der max. Nutzlast des Fahrradträgers, sowie der zulässigen Stützlas der Anhängerkupplung oder des zulässigen Gesamtgewichts kann zu schweren Unfällen führen.

- Beachten Sie unbedingt die Angaben zur max. Nutzlast, zulässigen Stützlast und zulässigen Gesamtgewicht Ihres Fahrzeugs. Überschreiten Sie diese Angaben keinesfalls.

ACHTUNG!

Sachschaden durch öffnende Heckklappe. Die Heckklappe könnte gegen den Fahrradträger schlagen und beschädigt werden.

• Elek trische Heckklappen abschalten und manuell betätigen.
• Klappen Sie den Fahrradträger vor dem Öffnen der Heckklappe ab.

ACHTUNG!

Sachschaden durch heiße Auspuffgase. Es können Schäden am Träger oder den Fahrrädern entstehen, wenn die Auspuffmündung direkt daran grenzt.

- Benutzen Sie ggf. eine Auspuffblende.

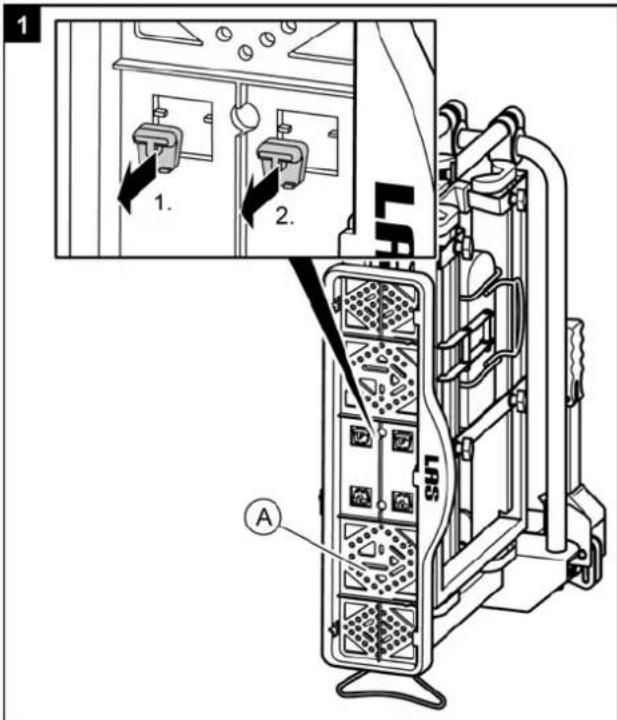

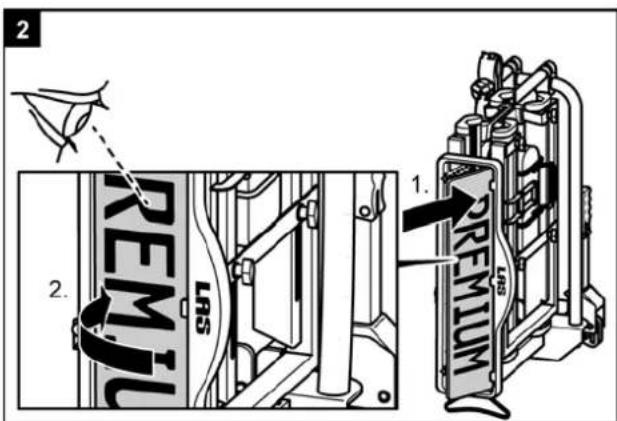

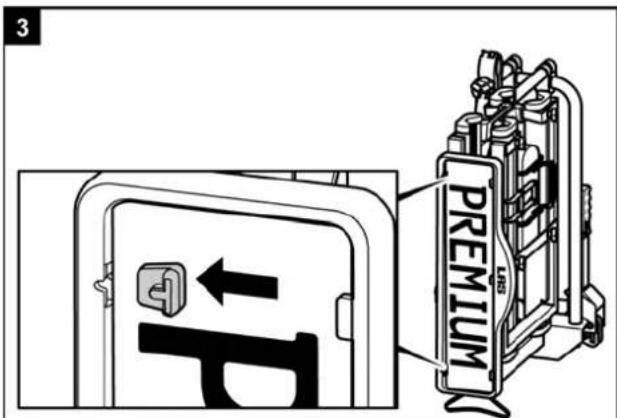

Vor der ersten Inbetriebnahme Montage des Kennzeichens am Fahrradträger

1 1. 2. A

2 2. LAS REMIU 1. LAS PREMIUM

3 PREMIUM LBS

Montage und Benutzung

Montage des Fahrradträgers an der Anhängerkupplung

• Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche ab.
  • Ziehen Sie die Handbremse an.

WARNUNG!

Personen- oder Sachschaden durch beschädigten Fahrradträger.

Beschädigungen des Trägers z. B. durch verbogene Teile, Risse oder Kratzer, schließen die sichere Funktion des Trägers aus.

• Montieren Sie den Fahrradträger nicht, wenn Beschädigungen vorhanden sind.
• Gehen Sie wie im Kapitel Wartung beschrieben vor.

WARNUNG!

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt.

Eine unsaubere oder sadhafte Verbindung zwischen Fahrradträger und

Anhängerkupplung kann zum Lösen des Fahrradträgers führen.

• Tauschen Sie eine schadhafte Anhängerkupplung aus

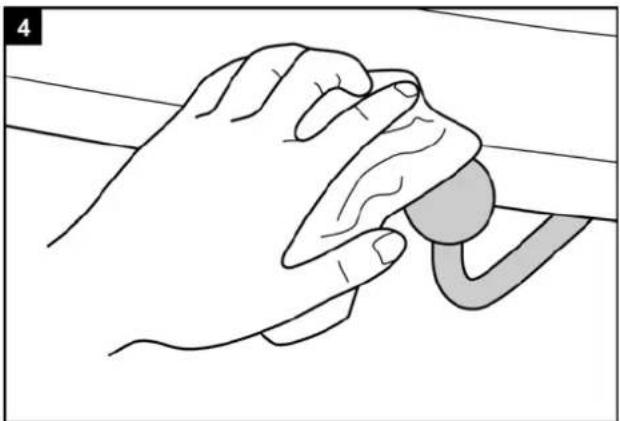

- Säubern Sie die Anhängerkupplung von Dreck, Staub und Fett.

HINWEIS

Bei Kupplungen befindet sich oft eine Lackschicht auf der Kupplungskugel. Für den bestmöglichen Halt des Fahrradträgers, sollte diese Lackschicht vorsichtig entfernt werden. Beachten Sie die Hinweise des Kupplungsherstellers.

Personen- oder Sachschaden durch ungesicherten Fahrradträger.

Wird der Hebel nicht durch Abschließen gesichert, könnte sich der Fahrradträger während der Fahrt vom Fahrzeug lösen.

• Schließen Sie den Fahrradträger ab.
• Prüfen Sie, ob Sie den Hebel abgeschlossen und den Stüssel abgezogen haben.

Durch das Abschließen beugen Sie auch einem eventuellen Diebstahl des Fahrradträgers vor.

WARNUNG!

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt. Eine lockere Verbindung zwischen Träger und Anhängerkupplung kann zum Lösen des Fahrradträgers führen.

• Prüfen Sie den Fahrradträger auf sichere Befestigung.
• Wiederholen Sie bei lockerer Verbindung die Arbeitsschritte 4 bis 8. Sollte sich keine Besserung einstellen, muss evtl. der Schnellverschluss nachgestellt werden, siehe Kapitel Wartung.

9 PREMIUM LMS

10 PREMIUM LMS

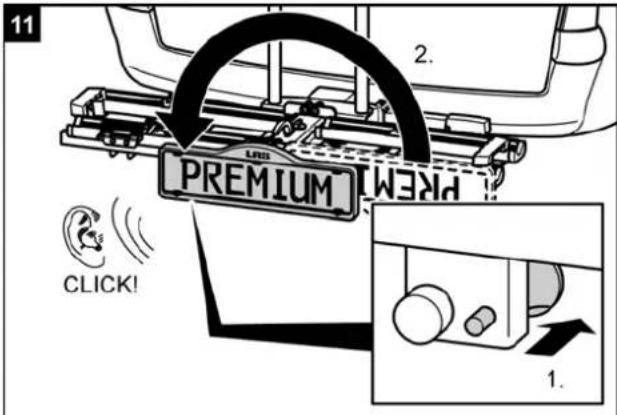

WARNUNG!

Personen- oder Sachschaden durch ungesicherten Kennzeichenhalter.
Wird der Kennzeichenhalter nicht durch den Verriegelungsbolzen gesichert, könnte er sich während der Fahrt lösen.

1. Ziehen Sie den Verriegelungsbolzen zurück.

2. Klappen Sie den Kennzeichenhalter um, bis erhörbar einrastet.

3. Lassen Sie den Verriegelungsbolzen los und lassen Sie ihn in der Bohrung des Kennzeichenhalter einrasten.

11 2. PREMIUM CLICK! 1.

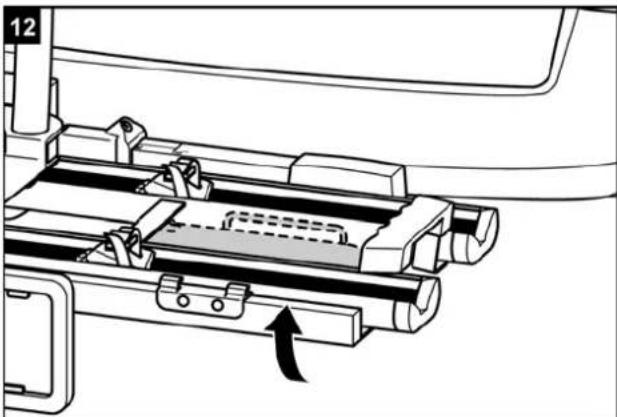

Personen- oder Sachschaden durch herumfliegende Teile möglich.

Nicht fest angezogene Flügelschrauben an den Schienen des Fahrradträgers können sich während der Fahrt lösen und zum Verlust der Schrauben und Schienen führen.

- Schrauben Sie alle Flügelschrauben an den Schienen vor Fahrtantritt handfesan.

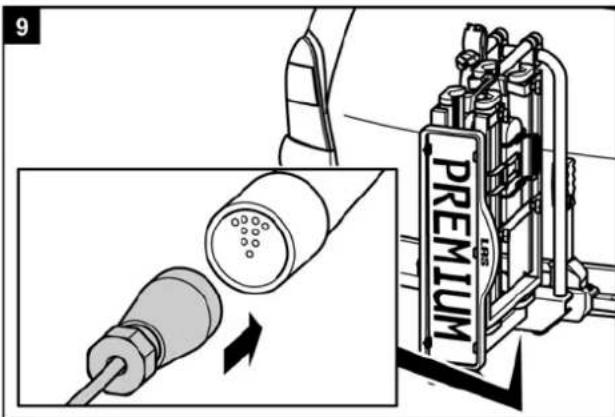

WARNUNG!

Personenschaden durch nicht wahrgenommen werden von anderen Verkehrsteilnehmern.

Fahren ohne funktionsfähige Beleuchtungsanlage kann zu Unfällen führen.

- Überprüfen Sie vor jedem Fahrtantritt die korrekte Funktion der Beleuchtungsanlage.

- Wechseln Sie ggf. defekte Glühlampen aus.

- Prüfen Sie die Verbindung zwischen Stecker und Kupplung.

Fahrräder montieren

ACHTUNG!

Personen- oder Sachschaden durch herumfliegende Teile möglich. Nicht fest verschraubte Teile an den Fahrrädern können sich während der Fahrt lösen.

- Entfernen Sie alle nicht fest mit dem Fahrrad verbundenen Teile, wie Bz Luftpumpen, Fahrradtaschen, Navigationsgeräte, Batterien oder Akkus.

HINWEIS

Um das Fahrverhalten Ihres Fahrzeugs zu verbessern, montieren Sie am besten das schwerste Fahrrad zuerst. Außerdem sollten Sie, wenn Sie nur ein Fahrrad montieren, das Fahrrad in die Schiene setzen, die sich am nächsten zum Heck des Fahrzeugs befindet.

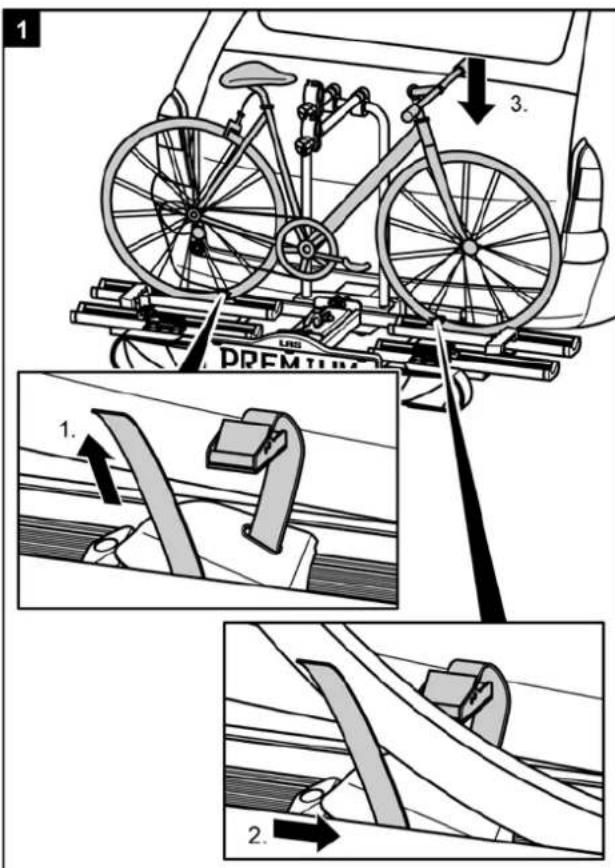

1 3. 1. 2.

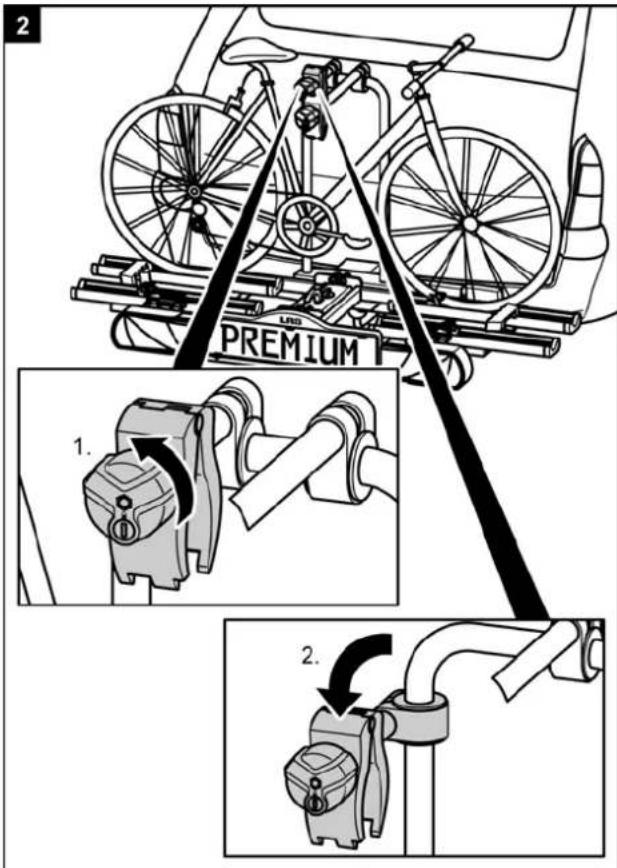

2 PREMIUM 1. 2.

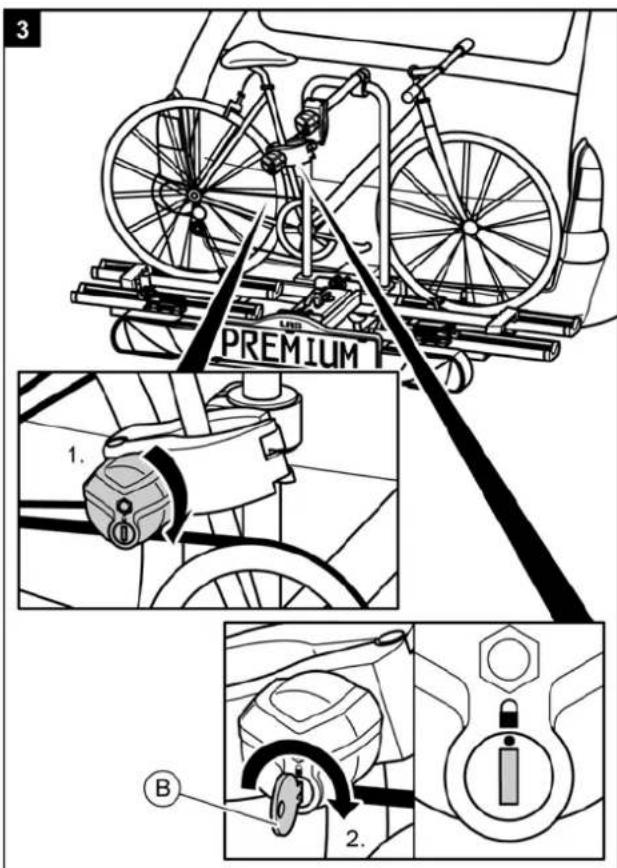

3 PREMIUM 1. B 2.

4 PREMIUM 1. 2.

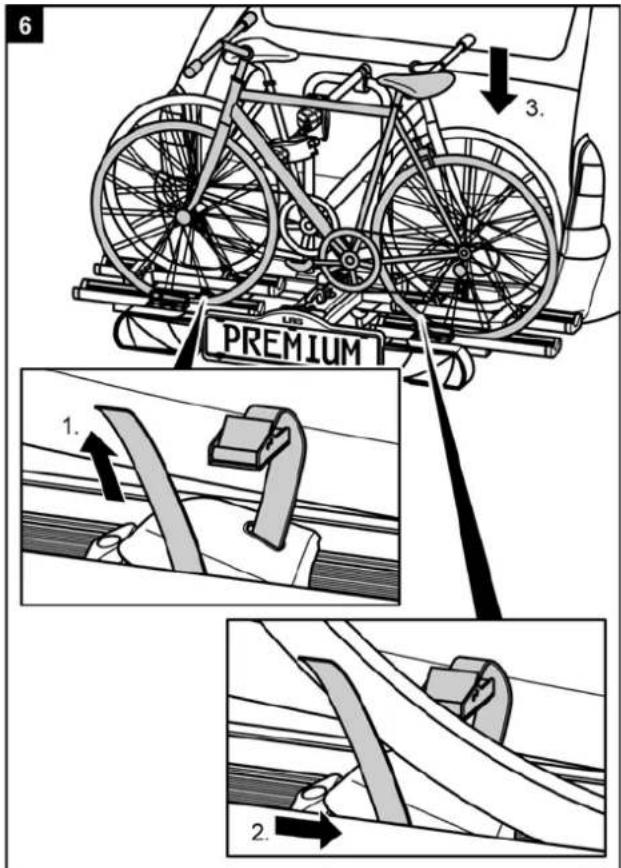

6 3. PREMIUM 1. 2.

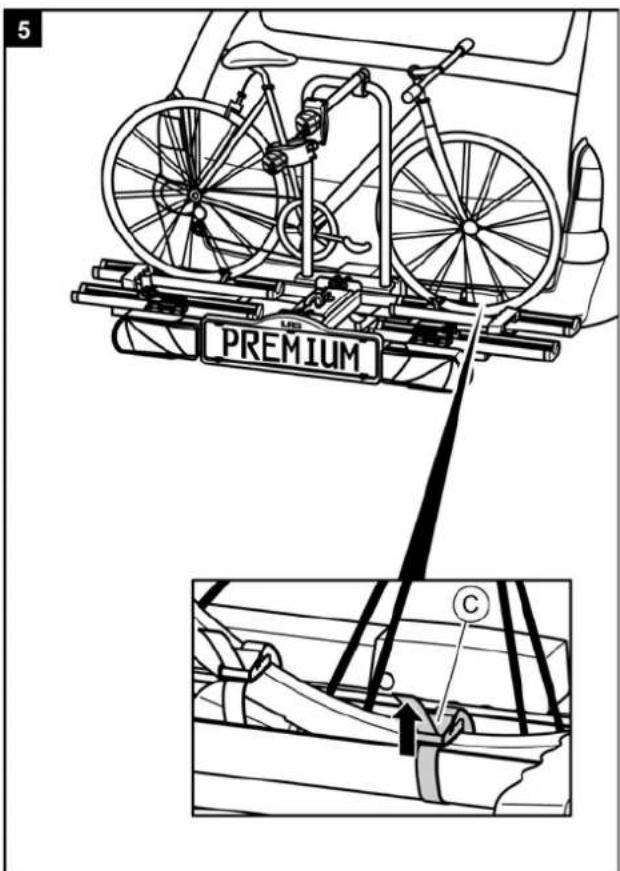

5 PREMIUM C

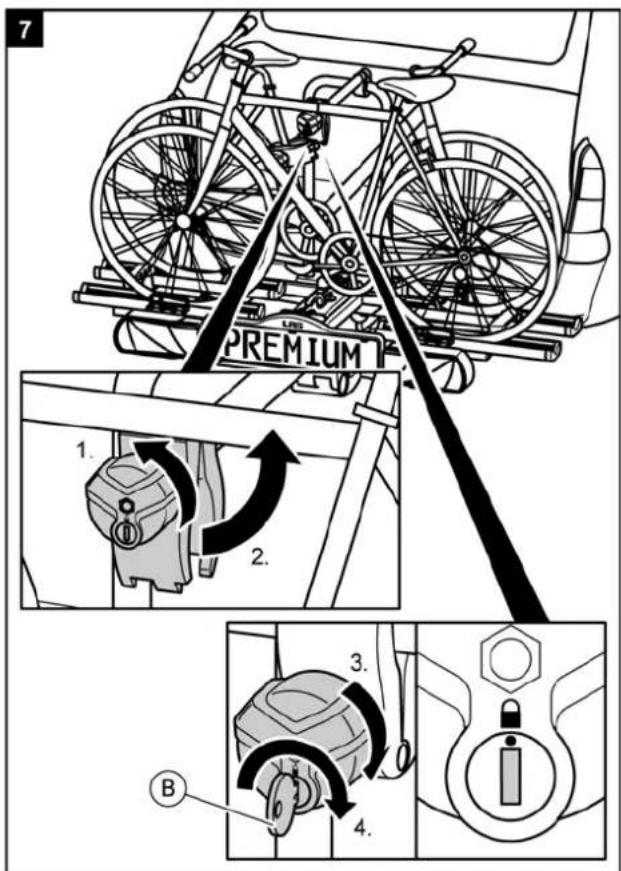

7 PREMIUM 1. 2. 3. 4. B

8

LBD PREMIUM 1. 2.

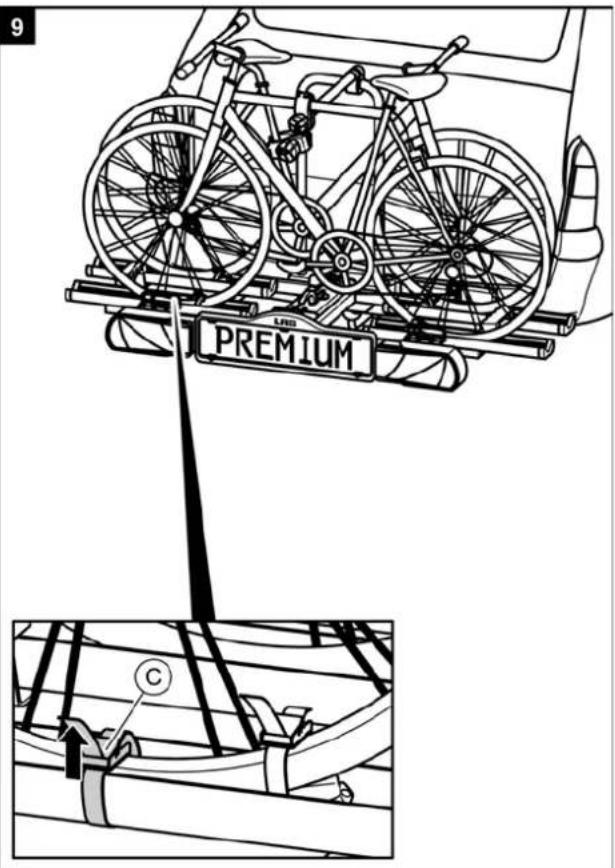

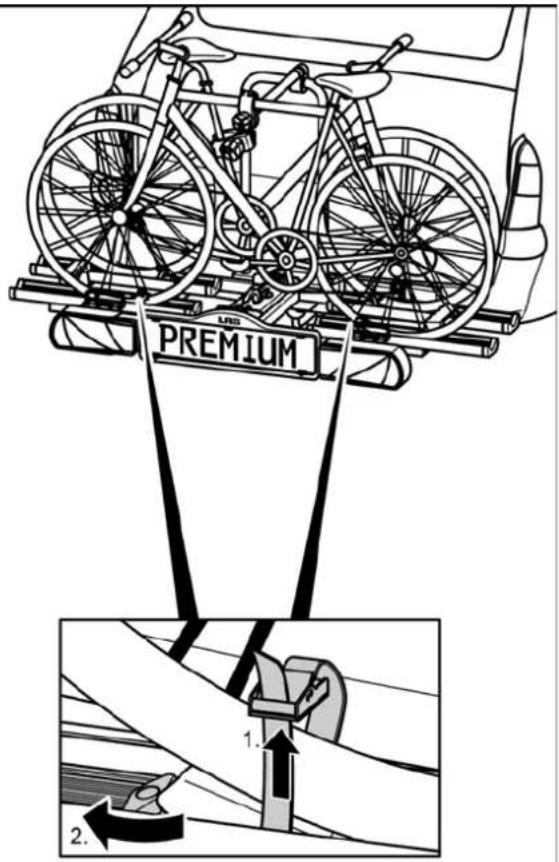

9 PREMIUM C

WARNUNG!

Personen- oder Sachschaden durch Verlieren der Fahrräder.

Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen.

• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz des Gurtes um die Fahrräder und den U-Bügel des Trägers (siehe Schritt 9).
• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz der beiden Gure um das Vorderrad und den Gurt um das Hinterrad des Fahrrades.
• Spannen Sie die Gurte ggf. nach.
• Überprüfen Sie vor jedem Fahrtantritt, ob die verwendeten Gurte unbeschädigt und unverschlissen sind.
• Beschädigte oder verschlissene Gurte müssen vor Fahrtantritt gegen unbeschädigte Gurte ausgetauscht werden. Es dürfen nur Gurte verwendet werden, die von der EAL GmbH dafür zugelassen sind.

WARNUNG!

Personen- oder Sachschaden durch Verlust eines Fahrrads während der Fahrt.

Eine lockere Verbindung zwischen Träger und Fahrrad kann zum Lösen der Verbindung und Verlust des Fahrrads führen.

• Prüfen Sie die Fahrräder auf sichere und vollständige Befestigung.
• Wiederholen Sie bei lockerer Verbindung die Arbeitschritte 1 bis 6 dieses Kapitels.

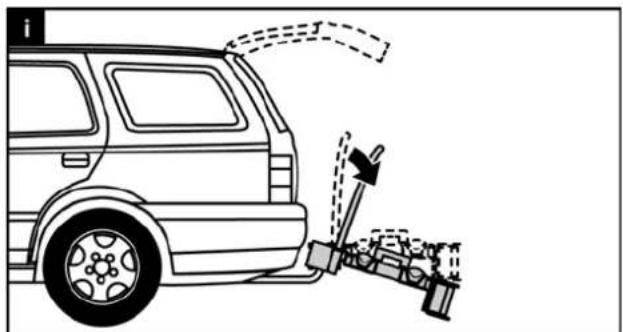

Fahrradträger kippen, Zugang zum Kofferraum

Sachschaden durch öffnende Heckklappe. Die Heckklappekönnte gegen den Fahrradträger schlagen und beschädigt werden.

• Elektrische Heckklappen abschalten und manuell betätigen.
• Klappen Sie den Fahrradträger vor dem Öffnen der Heckklappe ab.

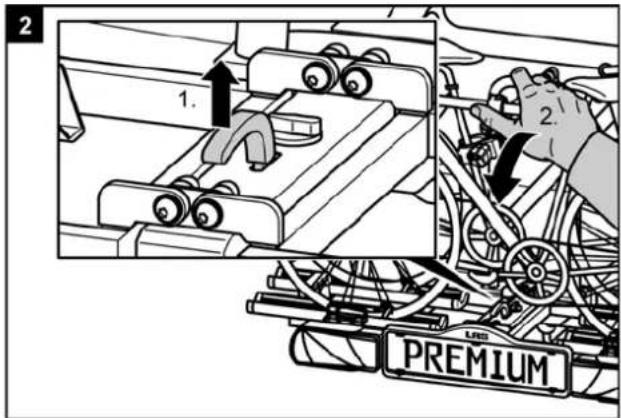

2 1. 2 LESS PREMIUM

VORSICHT!

Personen- oder Sachschaden durch Heraufklappen möglich. Körperteile oder Gegenstände, die sich zwischen Träger und Fahrzeug befinden, können gequetscht werden.

• Vergewissern Sie sich, dass sich nichts zwischen Träger und Fahrzeug befindet.
• Entfernen Sie alles im Zwischenraum von Träger und Fahrzeug.

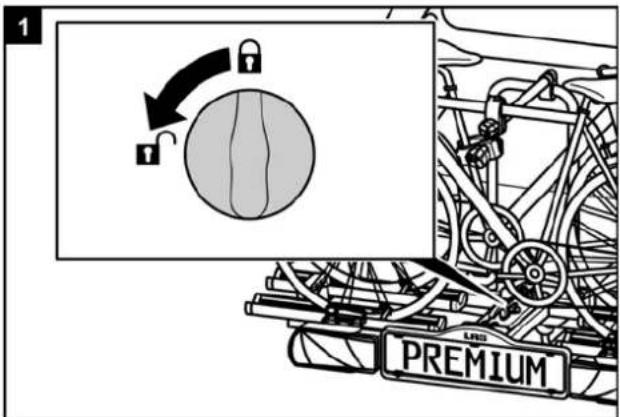

1 PREMIUM

VORSICHT!

Personen- oder Sachschaden durch plötzliches Herunterklappen. Körperteile oder Gegenstände, die sich beim Herunterklappen unter oder vor dem Träger befinden, können gequetscht werden.

• Vergewissern Sie sich, dass sich nichts unter dem Träger befindet.
• Achten Sie auf Ihren Körper, besonders Ihren Kopf, halten Sie einen Sicherheitsabstand ein.
• Halten Sie den Träger beim Herunterklappen am U-Bügel fest.

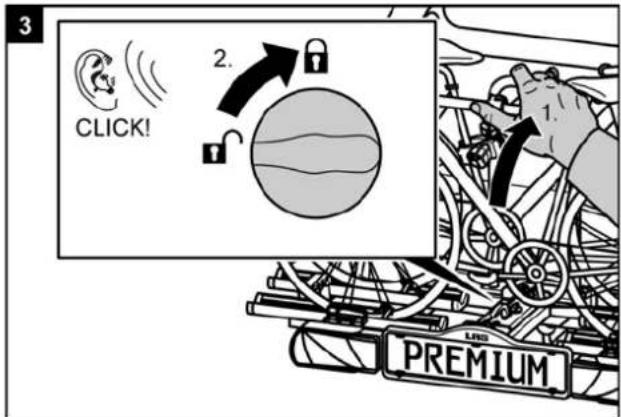

3 CLICK! 2. 1. LINS PREMIUM

WARNUNG!

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt möglich. Ein nicht hochgeklappter Fahrradträger kann zum Abreißen des Trägers oder der Kupplung führen.

• Klappen Sie den Träger vor der Fahrt hoch.
• Prüfen Sie, ob der Fahrradträger richtig eingerastet ist und der Drehknopf auf verriegelt steht. Rasten Sie den Träger ggf. wie zuvorbeschrieben ein, und stellen den Drehknopf auf verriegelt.

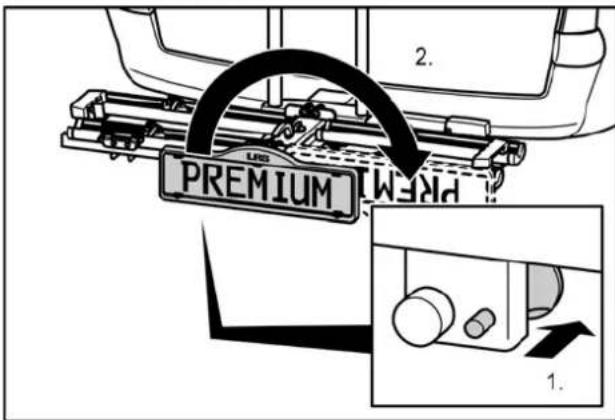

Demontage des Fahrradträgers

Lösen Sie zuerst den Verriegelungsbolzen hinter dem Kennzeichenhalter.

2. US PREMIUM 1.

Beim Entfernen des Fahrradträgers gehen Sie anschließend in umgekehrter Reihenfolge der Montage vor.

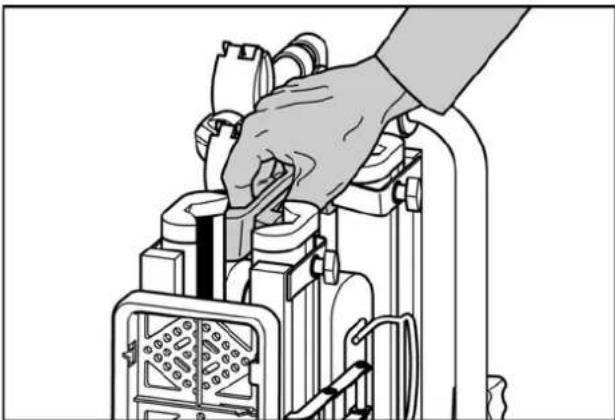

Tragen des Fahrradträgers ohne Transporttasche

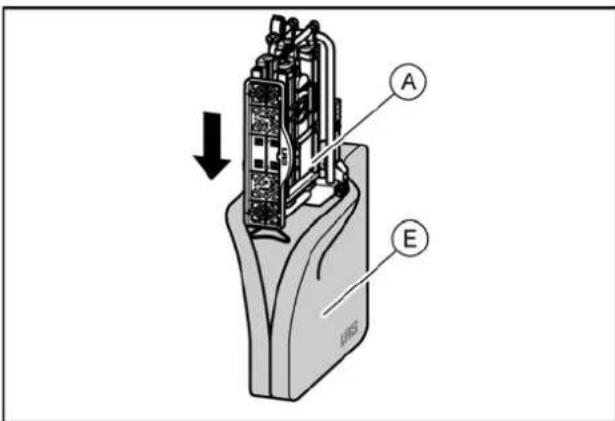

Verstauen des Fahrradträgers in der Transporttasche

Reinigung und Pflege

Der Fahrradträger kann mit einem milden Reinigungsmittel, mit warmem Wasser und/oder einem weichen Tuch gereinigt werden. Entfernen Sie vorher groben Schmutz und Staub. Benutzen Sie keine Lösungsmittel oder ähnliche Reiniger, da diese den Fahrradträger besädigen können. Lassen Sie den Fahrradträger von alleine trocknen. Benutzen Sie keinen Fön oder andere Heizgeräte für eine Beschleunigung des Trocknungsvorgangs. Reinigen Sie den Fahrradträger im Küstenbereich und beim Einsatz bei Winterbedingungen regelmäßig, um Salz abzuspülen und die Haltbarkeit des Fahrradträgers zu verlängern. Lagern Sie den Fahrradträger in längeren Zeiten ohne Benutzung (z. B. über den Winter) trocken und geschützt, um die Lebensdauer zu verlängern.

Wartung

Prüfen Sie vor jeder Fahrt den Fahrradträger auf Verschleiß. Insbesondere defekte Metallteile und Spannriemen müssen ausgetauscht werden.

Für den Austausch der Teile wenden Sie sich bitte an unseren Kundenservice.

Jegliche Veränderung an Originalteilen und Materialien oder an der Konstruktion des Fahrradträgers kann die Sicherheit und Leistungsfähigkeit beeinträchtigen.

Die Stahlteile des Fahrradträgers wurden werksseitig durch eine Pulverlackbeschichtung gegen Korrosion geschützt. Ist diese Lackschicht beschädigt, sorgen Sie schnellstmöglich für eine professionelle Beseitigung des Schadens.

Bei normalen Bedingungen ist der Fahrradträger nur zu reinigen und ansonsten wartungsfrei.

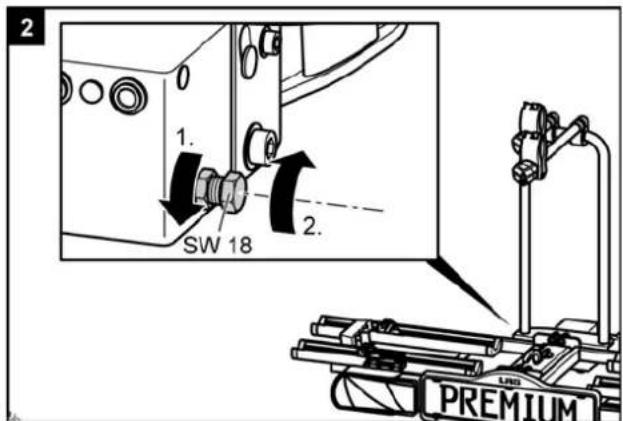

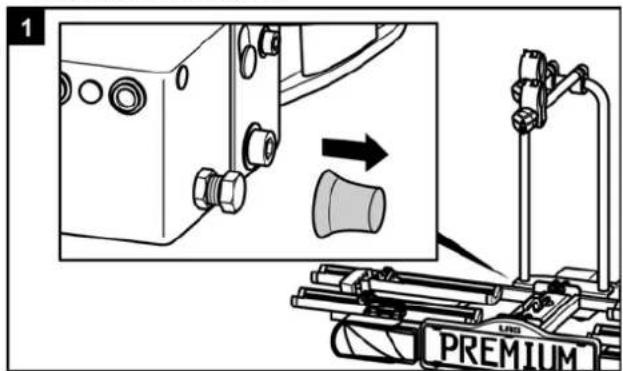

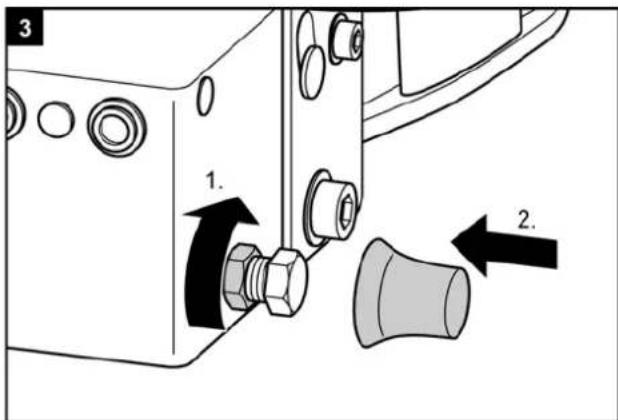

Nachstellen des Schnellverschlusses

Führen Sie diese Wartung nur durch, wenn sich der Fahrradträger, wie im Kapitel Montage beschrieben, nicht fest auf der Anhängerkupplung montieren lässt.

• Nehmen Sie den Fahrradträger von der Anhängerkupplung ab, wie unter Demontage beschrieben.
  • Ziehen Sie die Staubs chutzkappe ab.
• Lösen Sie, wie auf der Abbildung zu sehen, die Kontermutter etwas.
• Drehen Sie die Stellschraube eine viertel Umdrehung hinein.
  • Ziehen Sie die Kontermutter fest.
• Prüfen Sie, ob der Träger nun fest auf der Anhängerkupplung sitzt, wie unter Montage beschrieben. Wenn nicht, wiederholen Sie die oben beschriebenen Schritte.

1 PREMIUM

2 1. SW 18 2. LPG PREMIUM

3 1. 2.

Entsorgung

Umwelthinweis

Durch seine Beleuchtungsanlage ist der Fährradträger ein Elektrogerät.

Werfen Sie Elektrogeräte nicht in den Hausmüll! Elektro- und Elektronik-Altgeräte müssen getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Über Entsorgungsmöglichkeiten für Elektronik-Altgeräte informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung.

Die Materialien sind recyclebar. Durch Recycling, stoffliche Verwertung oder andere Formen der

Wiederverwendung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt!

Kontakt

EAL GmbH

Otto-Hausmann-Ring 107

42115 Wuppertal

GERMANY

Telefon: +49 (0) 202 - 429283-0

Telefax: +49 (0) 202 - 429283-160

E-Mail: [e-mail]

Pos.	Ersatzteil-Nr.	Menge	Bezeichnung
1	vormontiert	1	U - Bügel und Grundträger
2	90251	1	U - Scheibe M6
3	90800	1	Schnellverschluss
4	90321	1	U - Scheibe M10
5	vormontiert	1	Bolzen ∅ 10mm
6	vormontiert	1	Inbusschraube M10 x 80mm
7	90320	1	Selbstsichernde Mutter M10
8	90321	1	U - Scheibe M10
9	vormontiert	1	Führungsöse
10	vormontiert	1	Spannfeder Schnellverschluss
11	vormontiert	1	Inbusschraube M6 x 80mm
12	90660	4	Radschiene Alu
13	vormontiert	4	Endstopfen Trägertisch
14	vormontiert	2	Kunststoffgriff für Tragegriff
15	90417	4	Radblocker
16	90516	8	Endkappe Radschiene
17	90802	1	Trägertisch rechts mit Kennzeichenhalter
18	90254	2	U - Scheibe M5
19	vormontiert	4	Schraube M5 x 50mm
20	vormontiert	4	Hutmutter M5
21	vormontiert	4	Hutmutter M5
22	vormontiert	1	Lampenschutz Halteplatte rechts
23	90392	1	Lampenschutz Kunststoff rechts
24	11500	1	Rauchglas Rechts
25	90414	1	Kennzeichenhalter
26	90254	2	U - Scheibe M5
27	90320	4	Selbstsichernde Mutter M10
28	90250	1	Selbstsichernde Mutter M5
29	11501	1	Rauchglas links
30	90250	2	Selbstsichernde Mutter M5
31	90405	1	Schraube M5 x 25mm
32	vormontiert	1	Entriegelungshebel
33	vormontiert	1	Verriegelung

Pos.	Ersatzteil-Nr.	Menge	Bezeichnung
34	90251	1	U - Scheibe M6
35	90253	1	Selbstsichernde Mutter M6
36	vormontiert	1	Spannhebel
37	vormontiert	1	Drehknopf Verriegelung
38	90675	4	Abdeckkappe Mutter M10
39	vormontiert	4	Scharnierschutz
40	vormontiert	4	Inbusschraube M10 x 30mm
41	vormontiert	4	Inbusschraube M8 x 25mm
42	vormontiert	4	Mutter M8
43	vormontiert	1	Kennzeichenhalter vernietet mit Teil 17
44	90422	2	Schraube M5 x 10mm
45	vormontiert	4	Schraube M5 x 55mm
46	90391	1	Lampenschutz Kunststoff links
47	vormontiert	4	Hülse M5 x 35mm
48	vormontiert	4	Haltearm Rückleuchtenhalter
49	vormontiert	1	Lampenschutz Halteplatte links
50	90803	1	Trägertisch links
51	90194	8	Kulissenschraube M6 x 25mm
52	90189	2	Gurtführung
53	90251	8	U - Scheibe M6
54	90515	8	Flügelmutter M6
55	11233	1	Rahmenhalter lang
56	11232	1	Rahmenhalter kurz
57	90618	4	Spanngurt klein
58	90667	1	EGBE im Zubehörbeutel
59	90741	2	Schlüssel, bitte Y Nummer angeben
60	90224	1	Sicherheitsgurt im Zubehörbeutel
61	90500	1	Inbusschlüssel M5 im Zubehörbeutel
62	90618	2	Spanngurt klein im Zubehörbeutel
63	90755	1	Tasche
64	11504	1	Lampen komplett mit Kabel
65	11505	1	Kabelbaum für Rückleuchten

Personen- oder Sachschaden durch nicht komplett montierten Fahrradträger.

Otto-Hausmann-Ring 107

42115 Wuppertal

GERMANY

Telephone: +49 (0) 202 - 429283-0

Telefax: +49 (0) 202 - 429283-160

E-Mail: [e-mail]

Otto-Hausmann-Ring 107

42115 Wuppertal

GERMANY

E-Mail: [e-mail]

Otto-Hausmann-Ring 107

D - 42115 Wuppertal

GERMANIA

Telefono: +49 (0) 202 - 429283-0

Telefax: +49 (0) 202 - 429283-160

E-Mail: [e-mail]

Technische gegevens....68

Otto-Hausmann-Ring 107

42115 Wuppertal

GERMANY

Telefoon. +49 (0) 202 - 429283-0

Telefax: +49 (0) 202 - 429283-160

E-mail: [e-mail]

Personen- oder Sachschaden durch beschädigten Fahrradträger.

Beschädigungen des Trägers z. B. durch verbogene Teile, Risse oder Kratzer, schließen die sichere Funktion des Trägers aus.

• Montieren Sie den Fahrradträger nicht, wenn Beschädigungen vorhanden sind.
• Gehen Sie wie im Kapitel Wartung beschrieben vor.

VAROVÁNÍ!

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt.

Eine unsaubere oder sadhafte Verbindung zwischen Fahrradträger und

Anhängerkupplung kann zum Lösen des Fahrradträgers führen.

• Tauschen Sie eine schadhafte Anhängerkupplung aus
- Säubern Sie die Anhängerkupplung von Dreck, Staub und Fett.

UPOZORNĚNÍ!

U spojek se na hlavici spojky často nacház vrstva laku.

Otto-Hausmann-Ring 107

42115 Wuppertal

GERMANY

Telefon: +49 (0) 202 - 429283-0

Telefax: +49 (0) 202 - 429283-160

E-Mail: [e-mail]

Otto-Hausmann-Ring 107

42115 Wuppertal

GERMANY
