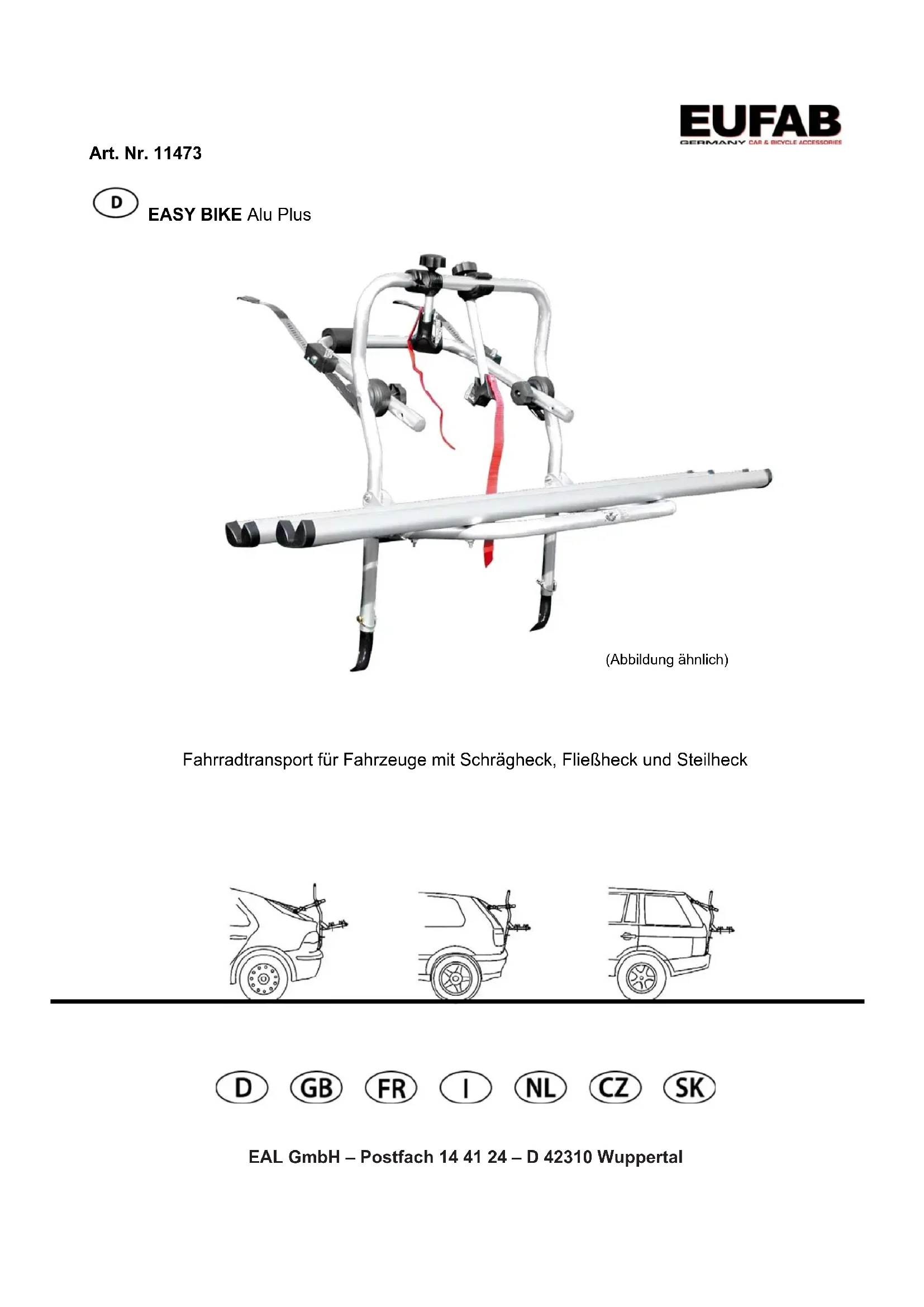

BEDIENUNGSANLEITUNG EASY BIKE Alu Plus EAL

Fahrradtransport für Fahrzeuge mit Schrägheck, Fließheck und Steilheck

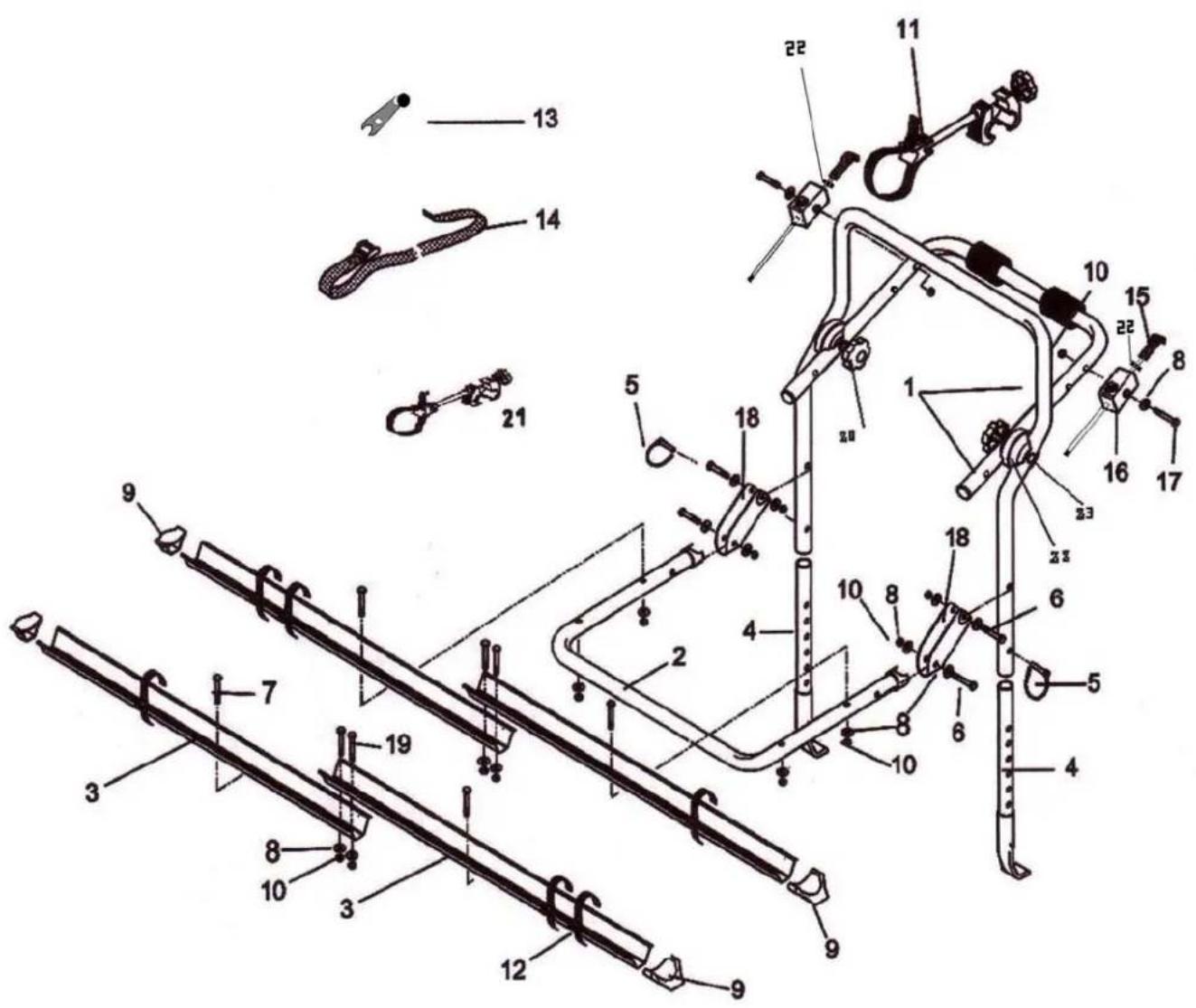

EAL GmbH – Postfach 14 41 24 – D 42310 Wuppertal2 Montageanleitung Wichtig! Lesen Sie vor dem Montieren des Trägers unbedingt die Zusammenbauanleitungen sorgfältig durch und halten sich an diese Anweisungen.3 ANLEITUNG FÜR DEN ZUSAMMENBAU DES FAHRRADTRÄGERS: Bild 1

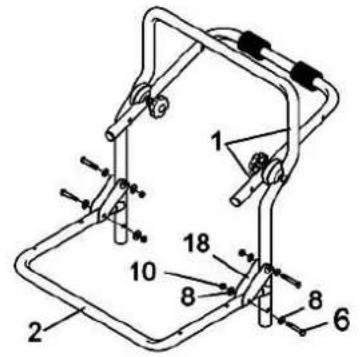

• Den Trägerrahmen (1) und die Haltebügel (2) mit Hilfe der Teile (6, 8, 10 und 18) unter Beachtung der Hinweise (Abb. 1) befestigen. Vergewissern Sie sich, dass die selbstsichernden Muttern (10) fest angezogen sind.

• Die Radschienenprofile (3) mit den Schrauben (19) und mit Hilfe der Teile (8 und 10), wie in Abb. 2 dargestellt, verbinden und die Endabdeckungen (9) anbringen.

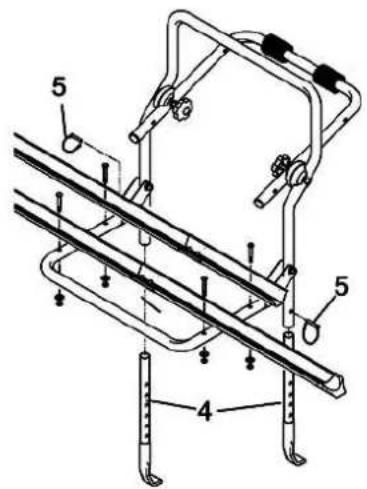

• Den korrekten Anzug der Muttern (10) prüfen und die zusammengebauten Radschienenprofile (3) auf das Profilträgerrohr (2), wie in Abb. 3 gezeigt, mit Hilfe der Teile (7, 8 und 10) in den dazu vorgesehenen Löchern befestigen, wobei der korrekte Anzug der Muttern (10) zu überprüfen ist.

• Die Schäfte (4) (Abb. 4) mit Hilfe des Federstifts (5) montieren und auf seinen korrekten Verschluss achten.

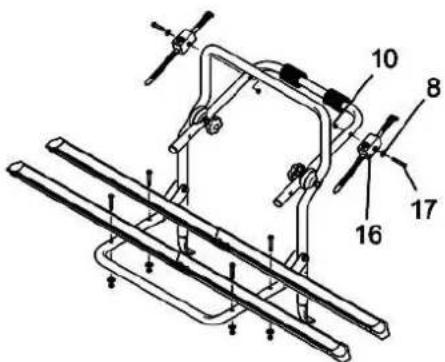

• Zusammenbau der Sperrsysteme (16): die Sperrsysteme (16) in den eigenen Löchern (siehe Abb. 5) mit Hilfe der Teile 8, 10 und 17 befestigen, wobei auf die korrekte Befestigung der selbstsichernden Schraubenmuttern (10) zu achten ist. HINWEISE, DIE VOR DER MONTAGE DES FAHRRADTRÄGERS AUF DER FAHRZEUG ZU BEFOLGEN SIND:

• Kontaktfläche mit dem Fahrradträger mit einem weichen Tuch sorgfältig säubern und trocknen. Sorgfältig die Heckklappenoberfläche reinigen, um eine Beschädigung der Karosserie an den Kontaktpunkten mit der Trägervorrichtung zu verhindern. Karosserie bedingt eventuell das Spannband an den Kontaktstellen mit einem weichen Tuch oder ähnliches unterlegen.

• Für die korrekte Ausrichtung des Fahrradträgers auf dem Fahrzeug die Drehgriffe (20) lockern, um die Kunststoffzahnräder freizugeben, welche das Drehen des Scheibenauflagebügels ermöglichen. Letzteres in die für Ihr Fahrzeug geeignetste Stellung ausrichten. (Abb. 6-7).

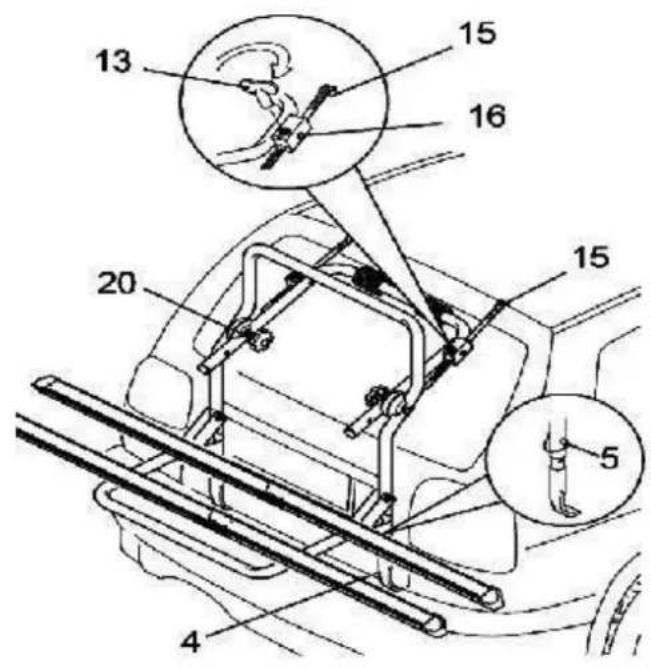

• Nach der Einstellung die Drehgriffe fest anziehen. BEFESTIGUNG DES FAHRRADTRÄGERS AUF DEM FAHRZEUG (ABB. 7):

• HINWEIS: Spoiler und Reserveräder können die Montage der Trägervorrichtung unmöglich machen ebenso ein zu geringes Spaltmaß.

• Die Heckklappe leicht öffnen und die oberen Haken des Befestigungsgurts (15) am oberen Heckklappenrand anbringen.

• Achtung! Die Vorrichtung kann nicht an Stoßstangen oder Kunststoff-/Glasteile usw. befestigt werden. Die Eignung der Befestigungspunkte prüfen.

• Nachdem mit Hilfe des Federstifts (5) die Höheneinstellung entsprechend Ihres Fahrzeugs vorgenommen worden ist, die Abstützungen (4) im unteren Rahmen der Heckklappe befestigen. Anschließend überprüfen, ob der Federstift fest geschlossen ist.

• Achtung! Die Abstützungen können nur dann mit dem unteren Heckklappenrahmen befestigt werden, wenn dieser aus Metall ist!

• Die Sperrsysteme (16) mit der mitgelieferten Kurbel (13) im Uhrzeigersinn zuerst rechts dann links so lange drehen (festziehen), bis der Fahrradträger eine kompakte und feste Einheit mit der Heckklappe des Fahrzeugs bildet. Nun noch die Kontermuttern (22) fest an das Sperrsystem andrehen. Anschließend nochmals den Verschluss aller Drehgriffe, Sperrstifte und Schrauben überprüfen.4

Abbildung 55 BEFESTIGEN DER FAHRRÄDER AUF DEM AM FAHRZEUG MONTIERTEN FAHRRADTRÄGER (ABB. 8-9).

Alle Zubehörteile und alle beweglichen Teile (Flasche, Pumpe usw.) von den Fahrrädern entfernen.

Die Fahrräder nicht mit Gegenständen abdecken, die vom Fahrtwind gelöst werden könnten. Alle Teile vom Fahrrad abnehmen, die sich während der Fahrt lösen könnten. Die Vorderräder befestigen.

Bei einigen Fahrzeugmodellen ist es notwendig, die Lenkstange der Fahrräder zu drehen und auf die Stellung der Pedale zu achten.

Es ist wichtig, die Fahrräder auf den entspr. Trägern entgegengesetzt zueinander anzubringen. Der Lenker des ersten Fahrrads muss sich rechts und des zweiten links befinden. Darauf achten, dass die Pedale, die Lenkstangen und die Metallteile nicht mit dem Fahrzeug in Berührung kommen.

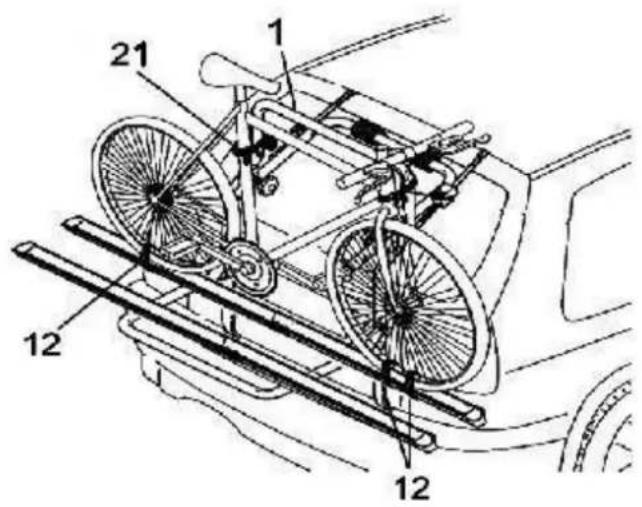

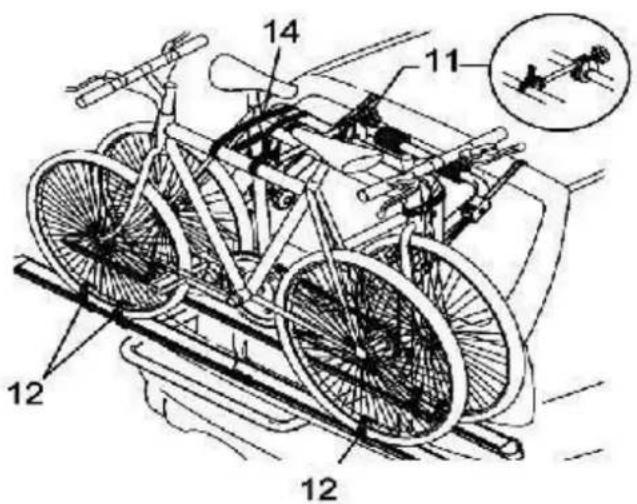

Das erste Fahrrad mit Hilfe des kurzen Rahmenhalters (21) am oberen Rohr (1), siehe Abb. 8, befestigt.

Dann die Räder mit den Befestigungsgurten (12), wie in Abb. 8 dargestellt, befestigen: zwei Gurte am Vorderrad und einer am Hinterrad.

Das zweite Fahrrad mit Hilfe des Rahmenhalters (11), siehe Abb. 9, befestigen.

Die Räder, gleich wie beim ersten Fahrrad, mit den Gurten (12) befestigen.

Beide Fahrräder zusammen mit dem Sicherheitsgurt (14) um das Fahrradträgerrohr absichern und anschließend die festigkeit der Fahrräder auf dem Träger überprüfen.

Anschließend sicherstellen, dass das Fahrzeug, der Fahrradträger und die Fahrräder eine kompakte Einheit bilden und kein Teil locker ist.

Entsprechend der Form Ihrer Fahrräder könnte es notwendig sein, zusätzliche Befestigungsgurte oder -systeme zu verwenden.

Das Kennzeichen und die Heckleuchten des Fahrzeugs müssen immer gut sichtbar sein.

Der Fahrradträger „LOGIC Modell EASY BIKE und EASY BIKE Alu Plus“ kann max. mit 2 Fahrrädern mit einem Gesamtgewicht von 30 kg belastet werden.

Bei Fahrzeugen mit Heckscheibenwischer muss berücksichtigt werden, dass dessen Betrieb behindert werden kann. Ggf. kann der Ausbau in Betracht gezogen werden.

Nach Befestigung des Trägers an die Heckklappe, darf diese nicht mehr geöffnet werden, um Karosserieschäden zu vermeiden!6

• Dieser Fahrradträger wurde mit Sorgfalt und entsprechend den Sicherheitsvorschriften entwickelt, gebaut und geprüft.

• Bei Belastung der Heckklappe des Fahrzeugs ergibt sich eine andere Lastenverteilung auf den Radachsen als die vom Hersteller vorgesehene. Das Fahrzeug mit der Last wiegen um sicherzustellen, dass das Gewicht pro Achse nicht die vom Fahrzeughersteller vorgesehene Belastungsgrenze überschreitet. Falls eine Anhängekupplung verwendet wird, ist sicherzustellen, dass der Winkelabstand für die Bewegung des Anhängers gemäß DIN 74058 eingehalten wird. Vor der Abfahrt ist die Unversehrtheit der Gurte sicherzustellen um sie ggf. zu ersetzen.

• Nach einer kurzen Fahrtstrecke die korrekte Befestigung des gesamten Trägers plus Räder, die richtige Spannung der Gurte und die Festigkeit der verschiedenen Schrauben und Muttern kontrollieren; dann über die gesamte Strecke regelmäßige Kontrollen durchführen.

• Die Befestigung des Trägersystems muss vom Fahrer periodisch überprüft werden. Der Fahrer ist auch für die Last verantwortlich (§ 22 und § 23 STVO). Die Last darf nicht mehr als 400 mm vom Rand der vorderen und rückwärtigen Beleuchtungsvorrichtungen überstehen.

• Mit der Zeit können die Haken, Gurte, Schrauben und Befestigungsgurte Zeichen von Abnutzung aufweisen. In diesem Fall müssen sie sofort ersetzt werden. Infolge der Anwesenheit von Trägersystem und Last muss die Fahrgeschwindigkeit an die unterschiedliche Fahr- und Bremsweise angepasst werden.

• Wind, scharfe Bremsungen, enge Kurven, hohe Geschwindigkeit, Steigungen oder Schlaglöcher können die Fahrbarkeit des Fahrzeugs beeinflussen. Die Geschwindigkeit ist folglich zu vermindern, die vorgeschriebenen Geschwindigkeitsbegrenzungen sind einzuhalten und in keinem Fall darf die Geschwindigkeit von 130 km/h überschritten werden.

• Der Hersteller übernimmt keine Verantwortung für Schäden, die auf eine zu hohe Fahrgeschwindigkeit oder auf eine nicht korrekte Fahrweise zurückzuführen sind. Der Fahrer ist grundsätzlich für die sichere Befestigung des Trägers sowie Ladung allein verantwortlich. Für Montage- und Anwendungsfehler sowie Lack- und Folgeschäden, übernehmen wir keine Haftung. Vermeidung von Lackschäden: Die Spannbänder sind mit einem Baumwolltuch zu umwickeln, die Heckklappe ist zu reinigen.

• Vor jeder längeren Reise und in jedem Fall häufig während des Transports die korrekte Schließung aller Befestigungssysteme und der Schrauben sowie den Gesamtzustand der Einheit kontrollieren.

• Die Einheit Fahrradträger und montierte Fahrräder darf nicht mehr als 40 cm von der Leuchtenachse des Fahrzeugs überstehen.

• Um mit diesem Fahrradträger reisen zu können, muss das Fahrzeug mit einem externen Rückspiegel versehen sein.

• Die Einheit Fahrradträger und montierte Fahrräder darf nicht breiter als 2,5 m sein. Bei engen Durchfahrten, Garageneinfahrten u.ä. besonders vorsichtig sein. Die Fahrräder dürfen keine schneidenden Teile aufweisen, welche Personen verletzen könnten. Schwer einsehbare Gegenstände dürfen nicht über das Profil hinausragen. Bei Nichtverwendung den Fahrradträger abmontieren. Beim Waschen des Fahrzeugs den Fahrradträger abmontieren. Die Fahrräder nicht mit Gegenständen abdecken, die vom Fahrtwind gelöst werden könnten.

• Dieses System erfordert einen sorgfältigen Zusammenbau sowie die strikte Einhaltung der Montage- und Benutzungsanleitungen. Während des Transports mit Ihrem Fahrzeug sind Sie immer für Ihre Sicherheit und die Sicherheit von Dritten verantwortlich.

• Die im Bestimmungsland geltenden Vorschriften einhalten.

• Informieren sie jeden anderen Fahrer, der Ihren Fahrradträger benutzt, über diese Hinweise.8

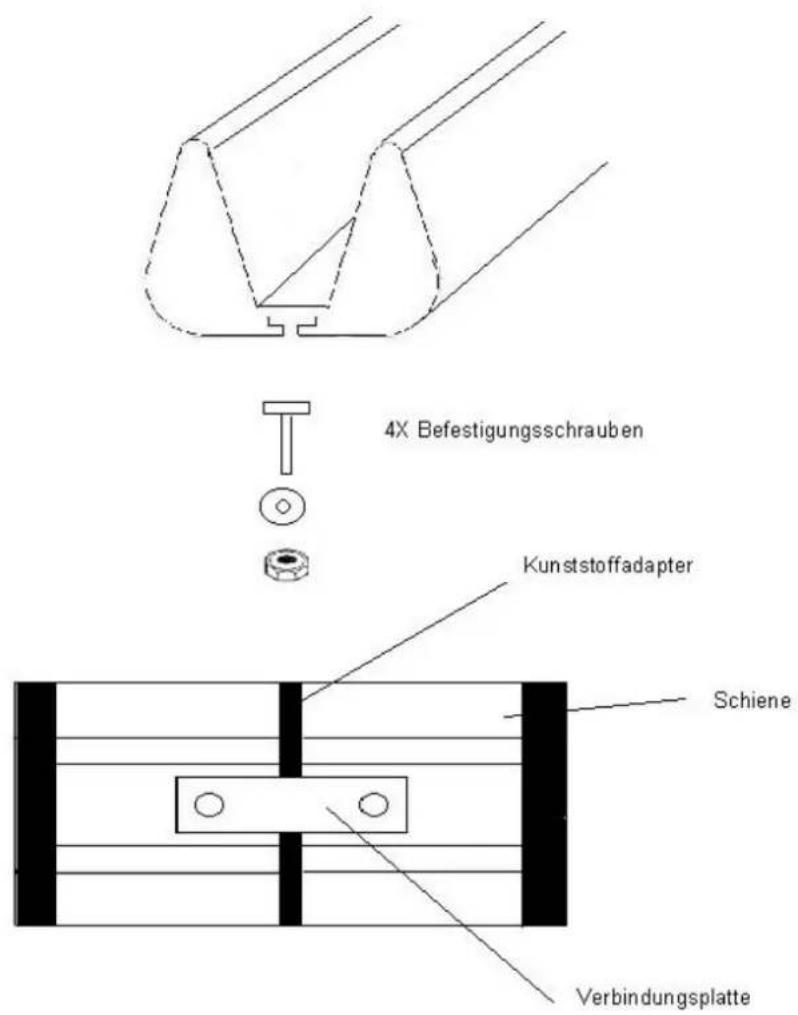

Endkappe 4 X Schienenverbindung 2 X Schraube M6 X 40, U – Scheibe 4 X

Mutter M6 4 X Gurtführung 4 X Die hier aufgeführten Einzelteile benötigen Sie für die Montage der Aluminium Schienen, sowie deren Befestigung. Stecken Sie beide Schienenteile zusammen. In der Schienenverbindung setzen Sie die Schrauben M6 X 40 ein und verbinden damit die Schiene. Die Verbindungsplatte legen Sie unterhalb der Schiene über die Schrauben und sichern diese Verbindung mit den Scheiben und Muttern M6. Befestigungs - Schrauben beidseitig unterhalb der Schiene einsetzen und die Schienen auf dem Trägertisch ausrichten und sichern mit den Scheiben und Muttern M6. Gurtführung unterhalb der Schiene einsetzen ( zwei beim Vorderrad und eine beim Hinterrad vom Fahrrad. Endkappen beidseitig aufstecken.9 Art. No 11473 EASY BIKE Alu Plus Bicycle transport for vehicles with hatchback, fastback, and liftback Mounting instructions: Important! Please read the mounting instructions at all costs carefully before mounting your carrier onto the vehicle and observe these instructions closely. INSTRUCTIONS FOR ASSEMBLING THE BICYCLE CARRIER: Image no 1

Matiz 5-türig, Schrägheck

Charade 3/5-türig, Schrägheck

Logo 3/5-türig, Schrägheck 02-04 JEEP

Pajero Sport (mit Heckklappe)

106 3/5-türig, Schrägheck

206 3/5-türig, Schrägheck

Typ Baujahr Fabia Kombi

Corolla 3/5-türig, Schrägheck
